Электропроводка в частном доме: устройство и особенности

Оглавление:
Электропроводка в частном доме: как она устроена
Разводка электропроводки в частном доме своими руками: особенности

Оглянитесь вокруг – дом любого современного человека, можно сказать, напичкан различными электрическими приборами. Если раньше мы обходились только освещением, то сегодня к электропроводке подключается огромное количество потребителей электрического тока. Именно по этой причине ее смело можно назвать системой жизнеобеспечения – она отвечает за тепло в доме, за освещение и за массу других приспособлений, без которых немыслима жизнь современного человека. Об этой системе, а в частности, о том, как делается электропроводка в частном доме, мы и поговорим в данной статье – вместе с сайтом stroisovety.org мы разберемся с ее устройством и особенностями самостоятельного изготовления.

Разводка электропроводки в частном доме своими руками фото

Электропроводка в частном доме: как она устроена

По большому счету, несмотря на всю сложность устройства системы электроснабжения дома, она включает в себя не так уж и много различных элементов – разобравшись с ними и поняв их назначение, вы достаточно легко поймете и сам монтаж электропроводки в частном доме. Начнем по порядку.

1. Щитовая (распределительный щит). Это самая насыщенная часть, в которой сосредоточено и управление, и безопасность, и многое другое. Если перечислять все то, что находится в домашнем электрическом щитке, то может получиться довольно внушительный список. Если сосредотачиваться на основном оборудовании, то, несомненно, это счетчик потребляемой электроэнергии, автоматические выключатели, в задачи которых входит обесточивать отдельные участки электрической проводки в случае замыкания или просто по необходимости. Также здесь устанавливаются все необходимые вам дополнительные приспособления – например, реле времени для управления роллетами или еще чем-либо. В общем, всякой управляющей и контролирующей всячины здесь может быть масса – и все потому, что именно здесь сходятся все провода, протянувшиеся к каждой лампочке или розетке в доме. В общем, это самый основной узел, и если у вас сложилось впечатление его простого устройства, то поспешу уверить вас в обратном. На самом деле он очень сложный, и от правильности его сборки зависит и удобство домашней электропроводки, и безопасность ее эксплуатации.

   Как провести электропроводку в частном доме фото

2. Коммутационные коробки. Можно сказать, что это миниатюрная щитовая, в которой коммутируются провода одного отдельно взятого помещения. В комнатных распределительных коробках, как правило, оборудование не устанавливается – здесь объединяется в одну линию масса проводов, поступающих от каждой розетки, выключателя или лампочки. Здесь важно правильно соединить все провода, а для этого ни много ни мало очень важно знать принцип устройства электрической проводки в каждой отдельно взятой комнаты дома.
3. Провода. Они бывают разными, и дело здесь вовсе не в том, из какого металл изготовлены их жилы. Самое главное – это сечение кабеля, именно этот момент и обуславливает область применения того или иного типа провода. В бытовой электрической проводке, как правило, используется три типа провода: во-первых, это кабель сечением 4 квадрата – это магистрали, которые прокладываются от центральной электрощитовой к комнатным коммутационным коробкам. Это мощный кабель, который призван выдерживать большую силу тока – следует понимать, что на него может ложиться нагрузка от большого количества потребителей. Вообще здесь нужно смотреть – если в комнате ничего, кроме освещения и одного или двух других потребителей, не используется, то вместо четырех квадратов можно установить провод в 2,5 квадрата. Во-вторых, провод сечением 2,5 квадрата – его областью применения является подключение розеток и таких мощных домашних потребителей, как стиральные и посудомоечные машины, нагревательные баки и так далее. Если речь идет о розетках, то этот кабель прокладывается к коммутационной коробке – если же вести разговор о мощных потребителях, то кабели сечением в 2,5 квадрата тянутся непосредственно к распределительному щитку, где подключаются к общей схеме через специальный автомат. В-третьих, провода сечением в 1,5 квадрата – как правило, используются в осветительных цепях. Прокладываются они от мест установки осветительных приборов и выключателей в комнатную коммутационную коробку.

   Электропроводка в частном доме своими руками фото

Вообще если говорить о кабелях и их разновидностях, то здесь нужно упомянуть еще одну очень важную вещь, которую нельзя не принимать в учет, задаваясь вопросом, как правильно сделать электропроводку в частном доме – это защитное заземление. Без него с современными нагрузками на электропроводку никак не обойтись – для заземления нужна дополнительная жила, и именно по этой причине монтаж проводки в доме лучше производить кабелем не с двумя, а с тремя жилами. Естественно, понадобится изготовить и контур защитного заземления – штука простая, и ее вполне реально сделать самостоятельно, но для ее безотказной работы понадобится производить расчеты. По крайней мере, так правильно, несмотря на то, что многие умельцы прибегают к усредненным параметрам – о них вы может почитать в статье «Контур заземления своими руками».

В принципе, это далеко не все оборудование, используемое в электрической проводке дома или квартиры. Сами понимаете, что не обойтись без осветительных приборов, различного рода розеток и выключателей, всевозможных установочных и крепежных изделий и, конечно же, элементов защиты. В первую очередь любая электрическая проводка, в том числе и электропроводка в частном доме своими руками, должна быть безопасной для человека.

Разводка электропроводки в частном доме своими руками: особенности

Самое первое, что здесь нужно понять, так это, как правильно тянуть провода – от этого во многом зависит их долговременная и бесперебойная эксплуатация. Нельзя разводить их хаотично – должен быть порядок. Все провода без исключения прокладываются по стенам, либо вертикально либо горизонтально – горизонтальная проводка может прокладываться как под потолком (это лучший вариант), так и над полом на высоте не менее 100мм над его уровнем. Если говорить о вертикальных участках, то они должны располагаться непосредственно над розетками и выключателями, для которых в большинстве случаев и применяется такая схема подключения. Довольно часто при наличии подвесных потолков проводку закладывают за них – удобно это тем, что отпадает необходимость в так называемом штроблении стен. В таких ситуациях все кабели дополнительно помещаются в гофрированный рукав – это и защита от механических повреждений, и дополнительная предосторожность в случае возгорания проводки. Дело в том, что гофра препятствует доступу кислорода в место возгорания, и огонь гаснет – естественно, одновременно с этим срабатывает защитный автомат, который обесточивает поврежденный участок электрической проводки в доме.

Электропроводка в частном доме фото

Кроме этих нюансов, существуют и другие моменты, на которые просто нельзя не обращать внимания в процессе решения вопроса, как провести электропроводку в частном доме?

1. Качественное соединение проводов – этот момент касается не только коммутационных коробок, в которых соединенные друг с другом жилы проводов должны спаиваться, но и распределительного щитка. Все подсоединяемые к автоматам концы проводов также должны быть пропаяны или хотя бы обжаты специальными наконечниками. Здесь важно понимать одну вещь – плохой контакт обязательно будет греться. Как результат, на нем оплавляется изоляция, что со временем приводит короткому замыканию, а иногда и к пожару. Контакт должен быть надежный – в некотором роде он может обеспечиваться клеммами, которые необходимо зажимать очень сильно.
2. Также немаловажным нюансом является соблюдение требований к электропроводке в частном доме – их много, и некоторые из них (можно сказать, что основные) мы уже вкратце изложили выше. Это вообще отдельная тема для разговора, о которой мы поговорим в другой статье.

   Монтаж электропроводки в частном доме фото

В общем, все просто и одновременно очень сложно, и без понимания принципов и знания основных понятий о работе электрического тока здесь не обойтись. Самое главное – это то, что даже малейшие ошибки в случае с использованием электричества могут привести к фатальным последствиям. В общем, если вы не уверены в своих силах и возможностях и не относите себя к специалистам в этой области, то за эту работу лучше не браться – электропроводка в частном доме должна монтироваться руками опытных специалистов!

Автор статьи Александр Куликов

Как проводить проводку в частном доме своими руками — как правильно сделать расчеты и проложить электропроводку

SmartLine

Программа для проектирования линий электропередач напряжением 10 и 0,4 кВ  в среде ZWCAD.

Бесплатно

ИНЖКАД

Проектирование в ZWCAD наружных инженерных сетей : водоснабжения, канализации, газоснабжения, теплоснабжения.

103 000 ₽

Как правильно проводить проводку в доме – инструкция по разметке трасс и монтажу

Правило экономии не работает при прокладке данной коммуникации, так как зачастую это приводит к замыканиям электропроводки. Следует руководствоваться несколькими принципами:

• Доставка необходимого количества энергии к определенным узлам, осветительным приборам.
• Трассировка с наименьшими помехами для иных инженерных систем.
• Продуктивное использование мест в интерьере при отделке помещения для скрытия кабелей и проводов.
• Покупка качественных материалов.

Чтобы трассы не пересекались с иными коммуникациями, используйте программу ИНЖКАД. Она позволяет накладывать трассировки различных систем (электрификация, газоснабжения, канализация, водопровод и пр.) на одном чертеже подоснове. В софте есть функция запретных зон – это те участки, которые должны оставаться пустыми. Это объясняется рекомендуемым расстоянием между линиями, описанными в регламентирующем документе – СНиП II-89-80. Все пересечения и узлы программа отслеживает автоматически. Также в ПО удобно вести расчеты и заполнять проектную документацию.

Несколько советов по монтажу, как самому провести электропроводку в частном доме своими руками:

• Трассировку необходимо вести по двум направлениям – это вертикальные и горизонтальные линии, никаких диагоналей.
• Все точки подключения (розетки и выключатели) должны снабжаться питанием от перпендикулярных полу проводов.
• Чтобы избежать накладок с установкой других коммуникаций, если не сделано было проектирование всех инженерных систем на предварительном этапе, сохраняйте схему проводки и показывайте ее сантехникам, газовщикам и другим специалистам. Это поможет избежать нежелательных пересечений.

Как правильно рассчитать мощность линии, чтобы проложить проводку в доме своими руками

На предварительном этапе вы должны запросить у энергосберегающей компании определенное максимальное количество электроэнергии, чтобы не допустить перегрузок сети. Чтобы оценить этот показатель, изучите технические паспорта всех бытовых устройств. Ниже мы представим таблицу с усредненными значениями:

Редко все эти приборы могут одновременно быть включенными, поэтому инженеры используют такое понятие, как коэффициент одновременности. Для обычных розеток он составляет всего 0,1-0,2, поэтому можно считать, что в среднем ресурс используется на 10-20%. Когда мы разобрались, что нужно делать внутри помещения, перейдем к этапу подключения.

Варианты подвода электропитания к дому

«Гусак». Первый способ считается уже устаревшим, но ранее иначе подводка никак более не осуществлялась.

Гусаком называется трубостойка, которая находится под крышей, и имеет характерный изгиб. Через это устройство идет провод от воздушной ЛЭП на улице до распределительного щитка или электросчетчика в здании. Существенными минусами такого варианта являются:

• Незащищенность проводки на участке до гусака. Из-за того, что она открытая, она подвергается влиянию погодных условий (к примеру, обледенению зимой), механическим повреждениям, а также помехам – кронам деревьев.
• Часто происходят манипуляции со счетчиками, чтобы «скрутить» показания расхода энергии. Это незаконно, но могло происходить, так как устройства находились внутри дома.

Использование проводов СИП стало хорошей альтернативой для энергетиков. Это более безопасные устройства, которые намного более легки в обслуживании, менее пожароопасны, имеют меньше шансов к короткому замыканию, а также предоставляют хорошую возможность перейти на кабель ВВГнг внутри дома. Также преимуществом такого способа является расположение щитков снаружи, на столбах. Это исключает постоянные проверки представителей энергонадзора, поэтому не придется пускать в свое жилье инспекторов.

Как самому правильно провести проводку в частном доме от уличной ЛЭП

• Если расстояние до столба менее 25 метров, то можно напрямую провести воздушный кабель, при этом он должен быть на расстоянии от двух метров от земли, а при соприкосновении со строительными материалами должен проходить через изолирующую трубу. Система должна быть оснащена заземлением и ЩУЭ (щитком учета электроэнергии).
• При расстоянии более указанного значения потребуется дополнительная подпорка.
• Если вы хотите сделать не воздушную, а подземную линию, то нужно вырыть траншею 0,7-1 м глубиной, присыпать дно песком, а затем поместить кабель ВБбШВнг или ВВГнг в двойную гофрированную трубу. Также вход в дом должен быть продуман еще на этапе строительства, чтобы предусмотреть входные отверстия, оснащенные защитой. Ниже фундамента проводка проходить не может.

Правила безопасности при устройстве электросети

Придерживайтесь следующих рекомендаций:

• Любые работы должны проходить при снятом напряжении.
• Нельзя повреждать какие-либо участки кабелей или штепселей.
• Все ручные инструменты должны обладать изолированными ручками.
• При монтаже на высоких расстояниях, к примеру, под потолком, нужно возводить устойчивые конструкции или пользоваться специальными лестницами, а не вставать на столы или стулья.
• Лучше работать не одному, а с помощником, чтобы в случае необходимости он смог оказать первую помощь. Как это сделать продемонстрировано на рисунке:

или присоединяйтесь к нашей группе в соцсети

Проектирование крыши: 3D программа для расчета кровли дома

Проектирование газоснабжения

Проектирование очистных сооружений: разработка проекта ЛОС

Что такое ППР в строительстве: разработка, состав и правила составления плана производства работ

Электропроводка в частном доме

Современная человеческая жизнь совершенно не может быть комфортной без электричества. Когда его нет, кажется, что жизнь остановилась, ведь любой бытовой прибор или электроинструмент требует подключения к электросети. Иногда без электричества не получится даже приготовить еду, не говоря уже о нормальном освещении жилища. Поэтому, если вы задумались о строительстве, то схема электропроводки в частном доме должна стать приоритетным вопросом, которому следует уделить особое внимание. Необходимо все продумать и рассчитать до мелочей, чтобы никакая малейшая ошибка или неточность в прокладке и подключении электросети не привела в будущем к поломке бытовых приборов или, что еще хуже, к пожару и Огонь.

Содержание

• Зачем нужен контур?
• Документы
• Вход планирования
  • Air Inlet
  • Подземный вход
• Расчет нагрузки
• Распределительная плата
• Планирование внутреннего источника питания
  • Открытая проводка
  • 1109
  • Правила
  • 111111111109

  9 и совет

  • 1111111111111111111111111191111111111111111t


    Зачем нужна схема?

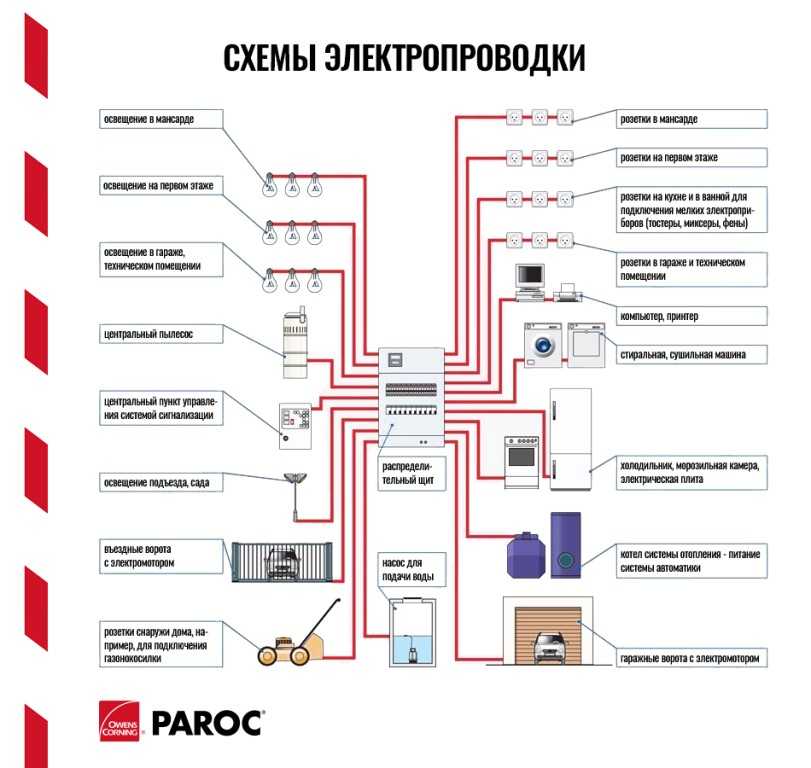

    Схема электропроводки в частном доме – это чертеж, на котором нанесены все основные блоки питания:

    • Вводная линия, которая проводится ответвлением от основной линии электропередач к самому дому.
    • Место установки распределительного щита.
    • Защитные устройства и электросчетчик.
    • Места установки распределительных коробок, выключателей и розеток в помещениях и помещениях.
    • Маршруты прокладки электропроводки от распределительных коробок до коммутационных аппаратов.
    • Места установки элементов осветительной сети (люстры, бра, светильники).

    К тому времени, когда вы будете делать электропроводку в доме, желательно уже четко определиться, где будет располагаться основная бытовая техника – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с оборудованием, а не растягивать их потом по всему несущему помещению.

    Если ваше здание относится к типовому, которое возводила строительная компания (как сейчас строят целые коттеджные поселки), то вам должны предоставить проект здания и схему электропроводки. В случае, когда строительство ведется самостоятельно, для каждого дома разрабатывают свою личную схему. Но в обоих вариантах основные назначения схемы одинаковы:

    1. Если у вас есть готовый схематический чертеж, вы можете составить список материалов, которые потребуются для выполнения электропроводки в доме. Это поможет вам сэкономить деньги. То есть, имея на руках список, можно пройтись по разным торговым точкам, спокойно определиться, выбрать самые качественные и наиболее подходящие по цене электротовары. Вы не купите ничего лишнего и в то же время убережете себя от ситуации, когда монтаж уже сделан, но каких-то материалов не хватает, и вы срочно бежите в первый попавшийся магазин, чтобы купить их по любой цене.
    2. Схема подключения даст возможность определить максимальную нагрузку каждого электроагрегата, что позволит правильно подобрать сечение проводов, рассчитать общую мощность, подобрать необходимые защитные устройства и вводной кабель.
    3. Также схема поможет вам грамотно и рационально спланировать последовательность работ.

    Оформление документов

    Будьте готовы к тому, что электропроводка в частном доме также потребует ваших нервов, ведь для получения разрешения на выполнение работ вам потребуется:

    1. Обратитесь в организацию, имеющую на балансе ЛЭП, от которой планируется подключение ввода. Они должны выдать технические условия (ТУ) на это подключение.
    2. Следующей будет организация или коммерческая фирма, которая по выданным техническим условиям составит проект.
    3. Опять же, в энергоснабжающей организации нужно будет согласовать проект и написать заявку на подключение (на магистральной линии это должны сделать их электрики).
    4. Изготовленная вводная линия должна быть проверена специальной электротехнической лабораторией, после чего выдается протокол о том, что ввод прошел проверку и пригоден к эксплуатации.
    5. Теперь вводной кабель вводится в распределительный щит и подключается к вводу электросчетчика, который должен быть опломбирован представителями энергоснабжения. После того, как счетчик, проводка в доме сделана своими руками, или можно пригласить специалистов, никакие другие организации вам уже не понадобятся.
    6. Последнее, что вам осталось, это заключить договор с энергоснабжающей организацией на поставку электроэнергии с их стороны, и на своевременную оплату потребленных киловатт-часов с вашей.

    Ввод расписания

    Самое главное отличие электрики в квартиру от в частный дом — реализация ввода. В многоэтажных домах ввод идет в диспетчерскую, а оттуда уже разводка идет в квартиры. А для частного дома необходимо выполнять отводку от проходящей рядом магистрали. От того, насколько грамотно и правильно вы это сделаете, зависит надежность, качество и безопасность электроснабжения. Есть два пути:

    • Установка воздухозаборника с кабелем или изолированным проводом.
    • Прокладка подземного кабельного ввода.

    Перед прокладкой вводной линии для частного дома очень важно продумать и спланировать ее так, чтобы она была устойчива к сильному ветру, а также не несла опасности поражения человека электрическим током в дождливую, снежную или мокрую погоду погода.

    Воздухозаборник

    Такой ввод по воздуху заключается в протягивании провода или кабеля от ближайшей опоры магистральной линии электропередачи до жилищной конструкции.

    Сразу хочу предупредить, что подача воздуха будет рациональна, если расстояние от опоры до дома меньше 20 м. В случае, когда пролет больше 20 м, потребуется установка еще одной дополнительной опоры , которые могут находиться на территории вашего сайта. Эта мера необходима для того, чтобы уменьшить механическую нагрузку на провод. При очень большом пролете существует вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

    Как правильно сделать воздухозаборник?

    1. Необходимо просверлить отверстие в стене здания и вставить в него кусок металлической трубы или специальной пластиковой гофры (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
    2. На стене снаружи дома закрепляется кронштейн с установленным на нем изолятором.
    3. Теперь необходимо натянуть стальной трос между двумя изоляторами (один на кронштейне, второй на траверсе опоры, из которой сделаны ответвления).
    4. Вводной провод или столбовой кабель соединяется с линейными проводами. Затем его прокладывают по кабелю до дома, где протягивают через проделанное в здании отверстие. Через каждые 0,5-0,6 м провод желательно крепить к натянутому стальному тросу пластиковыми или металлическими хомутами.

    Всё, вводной кабель зашёл в здание, где будет вводиться в распределительный щит. Как видите, ничего сложного, но здесь следует учитывать некоторые нюансы:

    • Очень важно обеспечить достаточное натяжение стального троса.
    • Провод должен крепиться к кабелю свободно, без натяжения.
    • Расстояние от земли до провода должно быть не менее 3,5 м.
    • Кабель и присоединенный к нему вводной провод по всей длине не должны касаться подсобных строений, деревьев и высоких кустов.
    • Место входа провода непосредственно в дом должно быть опломбировано. После того, как он затянут в трубу, все оставшееся пространство нужно заполнить пенополиуретаном. Можно использовать и другой вариант – плотно утрамбовать его минеральной ватой из негорючего материала.

    Оптимальным вариантом для ввода воздуха в дом является СИП (СИП). Во-первых, его изоляция выполнена из материалов, пригодных для эксплуатации в условиях солнечных лучей и осадков, а также выдерживающих значительные перепады температур. Во-вторых, под изоляционным слоем, помимо алюминиевых жил, находится стальной трос. То есть при монтаже такого провода нет необходимости протягивать отдельный несущий трос.

    Если для частного домостроения нужно однофазное напряжение (220 В), то нужен двухжильный провод. В случае, когда необходимо трехфазное напряжение (380 В), необходим четырехжильный провод. Минимальное сечение проводов СИП 16 мм ² .

    Как осуществляется монтаж воздушного ввода электричества можно увидеть в этом видео:

    Подземный ввод

    Прокладка вводного кабеля в земле имеет ряд преимуществ перед воздушным способом:

    1. Надежность повышена за счет того, что кабель не подвергается резким перепадам температуры, атмосферным осадкам, сильному ветру.
    2. Стиль и архитектурное решение участка имеют завершенный вид, то есть не испорчены натянутым тросом с закрепленным проводом или дополнительной опорой. Как правило, именно по этой причине все элитные коттеджи и загородные дома имеют подземную связь.
    3. Если это загородный дом, в котором люди живут только летом, а зимой домостроение пустует, есть вероятность, что хулиганы или вандалы вырежут и украдут подъезд. Это вряд ли произойдет в подземных установках.
    4. В случае короткого замыкания и возникновения электрической дуги на подземном вводе вероятность нанесения ущерба имуществу и людям практически отсутствует. А при наличии воздухозаборника возникший пожар может распространиться на здания. Так что высокая пожаробезопасность при прокладке кабелей в земле является очень важным преимуществом, особенно для домов из дерева.

    Но не все так идеально, почва тоже достаточно агрессивна. Химический состав почвы со временем может вызвать коррозионные процессы, которые приведут оболочку кабеля в негодность. При этом сама почва может провисать и вспучиваться, сдвигаться и промерзать. Грунтовые воды, грызуны и микроорганизмы, а также давление со стороны корней крупных деревьев также окажут свое влияние. Поэтому, если вы решили провести электричество в дом подземным способом, позаботьтесь о защите кабеля, проложите его в пластиковой или металлической трубе.

    Ну и главный минус подземного ввода — земляные работы. Во-первых, они должны быть согласованы с кучей всевозможных организаций, у которых может быть что-то проложено на этой земле – водопроводные, газовые или канализационные трубы; теплотрасса; магистральные кабельные линии электропередач; линии телефонной связи. Во-вторых, для прокладки кабеля в земле потребуется копать траншею, а это дополнительные (и приличные) затраты. Самостоятельное выполнение займет много времени и сил. В случае, если вы будете нанимать кого-то для выполнения земляных работ, потратьте деньги в денежном выражении.

    Для того, чтобы лучше понять объем работ, рекомендуем посмотреть следующее видео:

    Так что перед тем, как сделать электропроводку в доме, сначала взвесьте все за и против, учтите достоинства и недостатки, выберите наиболее подходящий вариант выполнения ввода. А когда с внешним блоком питания покончено, можно смело приступать к установке внутреннего.

    Расчет нагрузки

    Монтаж электропроводки в частном доме своими руками требует предварительных головных работ, то есть умственной работы, а именно нужно рассчитать, какая нагрузка будет у вашей домашней электросети. Чтобы вам было легче, разделите всех потребителей электроэнергии на группы:

    • Элементы освещения.
    • Кухонная техника (холодильник, вытяжка, хлебопечка, электроплита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и др.).
    • Маломощные бытовые приборы и электроприборы (компьютер, телевизор, музыкальный центр и др.).
    • Кондиционеры.
    • Электрическое отопление.
    • Сантехника (водонагреватель, фен и стиральная машина).
    • Электроинструмент, применяемый в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и др.).

    Суммируйте мощность всех устройств. Исправьте полученную цифру, умножив на 0,7 (это общепринятый коэффициент одновременности включения приборов). Обратите внимание, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из рассчитанной нагрузки, определитесь с сечением и маркой проводов. Электропроводка в частном доме делается медными проводами. Для скрытой прокладки выбирают марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Электропроводка, выполненная в частном доме такими проводами, будет иметь достойный срок службы (около 10 лет), минимальные потери и безопасную эксплуатацию.

    Распределительный щит

    Нормативное место установки щита никак не нормируется. Единственное условие – он должен располагаться на расстоянии не менее 1 м от трубопроводов (имеются в виду любые трубы – газовые, водопроводные, канализационные).

    В каком помещении лучше монтировать щит тоже нигде не указано. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, или располагать у входа в дом. В любом случае старайтесь соблюдать простые правила:

    1. Это помещение не должно быть пожароопасным (например, котельная). Не храните газовые баллоны и легковоспламеняющиеся вещества вблизи распределительного щита.
    2. Необходимо, чтобы помещение, в котором находится заслонка, было сухим, то есть нежелательно устанавливать ее рядом с ванной комнатой.
    3. К приборной доске должен быть свободный доступ, не устраивать склад из помещения, где она находится.

    Сама панель содержит:

    • счетчик электроэнергии;
    • вводной автомат, он отвечает за электроснабжение всего дома;
    • несколько автоматов для подключения отходящих пантографов в соответствии с их разбивкой на группы;

    Устройство защитного отключения (УЗО)

    • , которое работает в паре с вводным автоматом.

    Щиток можно установить в специально предназначенную для него нишу или просто повесить на поверхность стены.

    Если дом огромный в несколько этажей с банями, саунами, гаражами, то одного щита мало. В таких случаях на каждом этаже монтируется одна вводная панель и дополнительные.

    Планирование внутреннего источника питания

    Провести электропроводку в частном доме можно двумя способами — открытым и скрытым. Кратко рассмотрим каждый из них в отдельности.

    Открытая проводка

    Открытый способ прокладки проводов еще называют наружным, и чаще всего применяется в деревянных домах.

    Провода можно прокладывать:

    • в специальных пластиковых ящиках;
    • на фарфоровых изоляторах с помощью специального кабеля (так называемый стиль ретро).

    На схеме должно быть указано, по какой трассе вы собираетесь прокладывать кабели, и отмечены места установки крепежных элементов (изоляторов).

    Для открытой проводки применяют специальные наружные коммутационные устройства (розетки, выключатели).

    Скрытая проводка

    Если конструкция бетонная, с большим количеством технологических пустот, применяется скрытый способ прокладки проводов. Это сложнее, так как сначала нужно сделать в стенах специальные пазы, называемые канавками, в которые будет укладываться провод или кабель. А после этого уложенные проводники еще нужно будет закрепить алебастровым или гипсовым раствором.

    Вам также понадобятся внутренние выключатели и розетки. Перед их установкой в ​​стенах делаются отверстия, в них с помощью раствора также закрепляются подрозетники, и только потом монтируются коммутационные аппараты.

    Скрытая проводка своими руками делается несложно, единственное, что может вызвать трудности, отнять много сил и времени – это изготовление штроб и отверстий.

    Правила и советы

    Все, что касается электромонтажных работ, регулируется Сводом правил устройства электроустановок (ПУЭ). Тем, кто серьезно занимается монтажом электропроводки, полезно на досуге ознакомиться с этой книгой. Здесь мы приведем самые основные и важные моменты, которые необходимо учитывать перед тем, как делать электропроводку в доме своими руками:

    1. Все распределительные коробки, розетки и выключатели должны быть легкодоступны (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую невозможно передвинуть).
    2. Заземляющий проводник должен быть прикреплен к приборам болтами.
    3. Выключатели монтируются на высоте 60-150 см от уровня пола, провода к ним подводятся сверху вниз.
    4. Все соединения проводов должны выполняться в распределительных коробках. Соединительные узлы должны быть надежно изолированы; запрещается соединять медные жилы с алюминиевыми.
    5. Розетки монтируются на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления должно быть не менее 50 см.
    6. Провода электропроводки не должны касаться металлических строительных конструкций здания (особенно для скрытой проводки обязательно учитывать этот момент при прокладке проводов в пазах).
    7. Количество розеток на помещение учитывается из расчета 1 коммутационный аппарат на 6 м ² район. Исключение составляет кухня, на ней можно смонтировать столько розеток, сколько необходимо для подключения всей бытовой техники.
    8. Горизонтальная прокладка проводов производится не ближе 15 см к потолку и полу. Провода размещают вертикально на расстоянии 10 см от дверных и оконных проемов. Провода электрической сети нельзя подносить к газовым трубам ближе, чем на 40 см.

    Надеемся, что весь этот разговор был не напрасным. Монтаж внешнего и внутреннего электроснабжения дома вы обязательно начнете с составления схемы. Подумайте всей семьей, где и какое оборудование вы хотите разместить, изложите все на бумаге, начертите все коммутационные устройства и маршруты проводки. Это значительно облегчит расчет количества необходимых материалов. Дальше останется только перенести вашу схему с бумаги на настоящие стены и заняться монтажными работами.

    Основные схемы и схемы электропроводки дома

    » Домашняя электропроводка
    » Справочник по электропроводке

    » Основная электропроводка в жилых помещениях

    » Жилая электропроводка: руководство по домашней электропроводке
    » Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

    Резюме: полностью объясненных схем домашней электропроводки с иллюстрациями, включая фактический набор планов домов, которые я использовал для электропроводки в новом доме. Выберите из списка ниже, чтобы перейти к различным комнатам этого дома *.

    Узнайте, чем делятся другие, на сайте Ask the Electrician:
    Полезный веб-сайт. Тони из Гранвилля, Огайо.


    Основы домашних электрических схем

    Видео по электромонтажу Наконечники для домашней электропроводки ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно!

    Объясняются важные компоненты типичной домашней электропроводки, включая информацию о коде и дополнительных схемах, когда мы рассматриваем каждую область дома по мере ее подключения.

    Схемы электропроводки дома начинаются с этого главного плана реального дома, который недавно был подключен и находится на завершающей стадии.

    Эти ссылки приведут вас к типичным областям дома, где вы найдете электротехнические нормы и рекомендации, необходимые при выполнении проекта домашней электропроводки.

    стиль=»очистить: слева»>

    Серия статей о том, как проложить домашнюю электропроводку

    Схемы электропроводки в вашем доме должны отражать требования норм, которые помогут вам снизить счета за электроэнергию при внедрении энергоэффективности в проект электроснабжения. Схемы подключения, расположение устройств и схема подключения Типичный набор планов домов показывает электрические символы, расположенные на плане этажа, но не содержит никаких деталей проводки. Электрик должен изучить общие электрические требования дома, особенно там, где в каждой области должны быть расположены определенные устройства, а затем решить, как спланировать электрические цепи.

    Монтаж электропроводки будет зависеть от типа конструкции и используемых методов строительства. Например, каркасный дом, состоящий из стандартного деревянного каркаса, будет подключен иначе, чем дом из SIP или структурированных изолированных панелей из-за ограничений доступа.
    Этот проект электропроводки представляет собой двухэтажный дом с разделенным электроснабжением, что дает владельцу возможность установить частный счетчик электроэнергии и взимать плату с арендатора за использование электроэнергии.

    Из-за разделения между этажами и возможностью сдачи в аренду этот проект был похож на электропроводку двух домов, потому что были отдельные услуги для печей, кондиционеров и т. д.

    Домашняя электропроводка из фактического набора планов

    Требования Кодекса

    Красивые дополнения и улучшения вашего дома могут повысить его стоимость, а также предоставить налоговые льготы для вас, поскольку вы тщательно планируете схемы электропроводки дома.

    наряду с энергосберегающими характеристиками могут улучшить ваш энергосберегающий дизайн и обеспечить функции безопасности, чтобы защитить вас и вашу семью, пока вы наслаждаетесь своим домашним проектом.

    Схема и схема домашней электропроводки

    Домашняя электропроводка

    Основные схемы домашней электропроводки Полностью объясненные схемы домашней электропроводки с картинками, включая фактический набор планов дома, которые я использовал для подключения нового дома. Выберите из списка ниже, чтобы перейти к различным комнатам этого дома *.

    Кухонная электрическая проводка Подробные фотографии и схемы электропроводки на кухне с требованиями к кодам для большинства новых или реконструируемых проектов*.

    Ремонт кухни — часть 1 Часть 1 «Переделки кухни» посвящена планированию и дизайну с подробными фотографиями и полезными идеями.

    Ремонт кухни — часть 2 Часть 2 «Реконструкция кухни» охватывает подрядчиков, разрешения, нормы и правила и инспекции с подробными фотографиями и полезными идеями.

    Ремонт кухни — часть 3 Часть 3 «Реконструкция кухни» охватывает этап строительства с схемами, розетками и освещением с подробными фотографиями и полезными идеями.

    Подключение шнура питания диапазона Электрическая плита Установка с обычной системой электропроводки на 240 В для 3-проводной и 4-проводной конфигураций.

    Подключение кухонной духовки Установка кухонной электрической духовки с типовой электрической цепью 240 В с 3-проводной и 4-проводной конфигурациями.

    Электрическая проводка ванной комнаты Подробные фотографии и схемы электропроводки в ванной комнате с кодовыми требованиями для большинства новых или реконструируемых проектов*.

    Как установить вытяжной вентилятор в ванной Как установить и подключить вытяжной вентилятор в ванной с фотографиями и пошаговыми инструкциями.

    Обустройство дома Электротехнические соображения При планировании проекта благоустройства дома любого размера особое внимание следует уделить электрическим системам. Замена изношенных розеток и выключателей поможет, но также обратите внимание на варианты более эффективного освещения и обновления кодов.

    Электропроводка в спальне Подробные фотографии и схемы электропроводки в спальне с кодовыми требованиями для большинства новых или реконструируемых проектов*.

    Электропроводка домашнего офиса Подробные фотографии и схемы электропроводки домашнего офиса с кодовыми требованиями для большинства новых или реконструируемых проектов*.

    Электрическая проводка прачечной Подробные фотографии и схемы электропроводки в прачечной с кодовыми требованиями для большинства новых или реконструируемых проектов*.

    Электропроводка гаража Подробные фотографии и схемы электропроводки в гараже с кодовыми требованиями для большинства новых или реконструируемых проектов*.

    Электрическая проводка мастерской Подробные фотографии и схемы электропроводки мастерской с кодовыми требованиями для большинства новых или реконструируемых проектов*.

    Электропроводка в подвале Подробные фотографии и схемы электропроводки в подвале с основными требованиями к кодам для большинства новых или реконструируемых проектов*.

    Подробнее о домашней электропроводке

    Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Загляните на мой канал YouTube и подпишитесь!

    » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Perfect for Homeowners, Students, Handyman, Handywomen, and Electricians Includes: Wiring GFCI Outlets Wiring Home Electric Circuits 120 Volt and 240 Volt Outlet Circuits Wiring Выключатели света Электропроводка 3-проводной и 4-проводной электрической плиты Электропроводка 3-проводной и 4-проводной сушилки Шнур и розетка сушилки Поиск и устранение неисправностей и ремонт электропроводки Методы модернизации электропроводки 9 9 Коды NEC для домашней электропроводки . …и многое другое.

    Вопросы о схемах домашней электропроводки Защита от ударов молнии и электрических систем У меня были удары молнии, вырывавшие секции трубопровода из ПВХ. Что я могу сделать, чтобы предотвратить повреждение молнией? Светодиодные лампы и диммеры Светодиодное освещение и диммерные выключатели — большинство диммерных выключателей можно отрегулировать, чтобы обеспечить полный диапазон управления освещением. Сделай сам: ремонт домашней электропроводки Как работать с проблемами домашней электропроводки: Чтобы решить проблемы с домашней электропроводкой, внимание должно быть направлено на симптом, в данном случае на срабатывание GFCI, где следует проверить проводку. Проводка цепи светильника Как выполнить электрические соединения для домашних светильников: типичная ошибка проводки с осветительным прибором и как ее исправить. Добавление электропроводки в дома Видео Как проложить электропроводку внутри стен дома? Установка электропроводки вокруг препятствий внутри стен и потолков. Как подключить фотоэлемент для управления светильником Как подключить фотоэлемент к светильнику? Фотоэлемент можно использовать для управления наружным освещением при установке в электрическую проводку, как описано здесь. Поиск и устранение неисправностей проводки выключателя освещения Я только что поменял выключатель и отключил электричество в розетках, что я сделал не так? Как проверить соединения проводки выключателя света, общая проблема с проводкой выключателя света и ее решение. Размер провода обновления домашней электрической панели Можно ли использовать существующий электрический провод для большей панели? Планирование обновления домашней электрощитовой панели. Подробнее см. в списке категорий вопросов по электротехнике.

    Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

    СВЯЗАННЫЕ Подробнее о S Проблемы с флуоресцентным освещением и способы их устранения Как решить проблемы с флуоресцентным освещением: Наиболее распространенные проблемы с флуоресцентным освещением и способы их устранения, Устранение неполадок с флуоресцентными осветительными приборами. Как подключить термостат Как узнать, какие провода подключать к клеммам моего нового термостата? Типичная проводка термостата для нагрева печи HVAC и кондиционирования воздуха, соединения проводов термостата. Почему не работает светильник в ванной? Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения. Как решить проблему с освещением от заката до рассвета Как решить проблему с освещением от заката до рассвета с помощью новой лампы: наиболее распространенные проблемы с люминесцентными лампами CFL от заката до рассвета и способы их устранения. Причины жужжания в электрической цепи, потрескивания или шипения Что вызывает гудение и потрескивание в электрощитке? Как найти причину гудения или потрескивания в электрической цепи, наиболее распространенные проблемы, вызывающие гудение или потрескивание в электрической цепи, и что следует делать. Спросите электрика – База данных вопросов и ответов по электротехнике Устранение неполадок и устранение проблем с электропроводкой: Лицензированный электрик рассказывает о методах электромонтажа, которые используются для решения большинства проблем с электропроводкой в ​​доме, и показывает, как выполняются проекты домашней электропроводки. . Как подключить электропечь на 220 В Как подключить электропечь? Соединения проводки для электронагревателя на 220 вольт и как подключить проводку электрической цепи для печи. Конфорки электрической плиты не нагреваются Почему конфорки Defy Stove не нагреваются полностью? Как отремонтировать или заменить конфорки DEFY. с — 1716




    Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

    Обучение электромонтажу Обучающие видеоролики по электромонтажу




    » Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!




    Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети.
