Предохранительный клапан на бойлере течет. Чем вызвано? Что делать?

11 декабря 2020

Все долгие тысячелетия своего существования человек стремится улучшить свою жизнь, старается сделать её наиболее лёгкой и комфортной. Разумеется, понятие комфорта у современных людей неотрывно связанно с наличием горячей воды. Тут достаточно вспомнить себя, стоящего перед краном и беспомощно дергающего ручку горячей воды, во время её отключения. Во избежание такой печальной ситуации и был придуман бойлер. Устанавливаемый в квартирах или на дачах, он исправно обеспечивает обитателей горячей водой, но те часто пугаются, увидев, что предохранительный клапан на бойлере течёт. Ниже мы постараемся разобраться в этой проблеме.

Устройство бойлера.

Для начала необходимо разобраться в принципе работы самого бойлера – в нём нет ничего сложного. Бойлер представляет собой своеобразный термос с подогревом. Во внешнюю оболочку заключается цилиндрическая ёмкость (В последнее время баки часто изготавливают из нержавеющей стали, хотя большое число водонагревателей по-прежнему имеют эмалированное покрытие), обложенная хорошим теплоизолятором – классический вариант поролон или пенополиуретан. Хорошая теплоизоляция позволяет значительно снизить расходы на нагревание воды, долгое время, поддерживая её температуру на нужном уровне. Способ нагрева бака зависит от типа бойлера – электрического или газового. В первом случае используется электрический ТЭН, а во втором – газовая горелка. Нагрев и подача воды производятся внизу бака, горячая же вода поднимается наверх, откуда и производится её забор.

Предохранительный клапан. Зачем он нужен?

Предохранительный клапан состоит из обратного и предохранительного клапана. Задача этого устройства – предотвратить возможный взрыв бойлера, который может отрицательно сказаться, как на бюджете, так и на здоровье. Взрыв может произойти по причине слишком высокого давления внутри бака, которое создаётся вследствие увеличения объёма нагретой жидкости и неравномерного напора воды поступающий в бойлер.

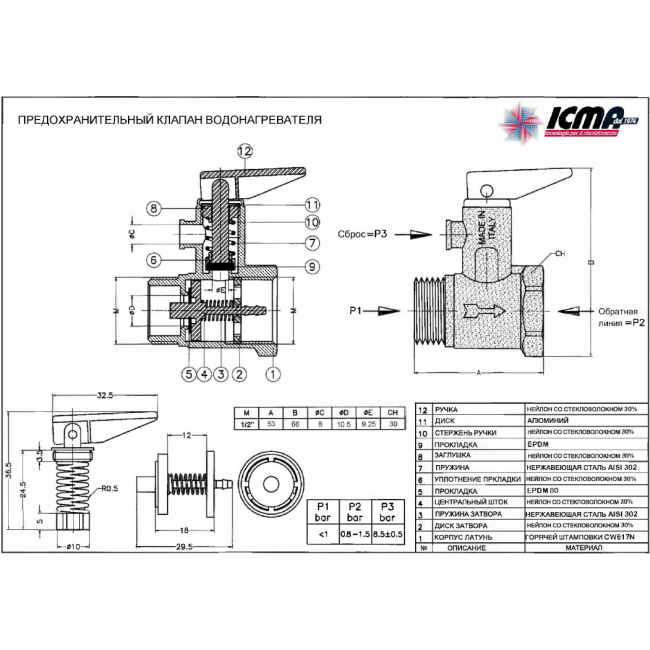

Устройство и принцип работы клапана.

Сам клапан, состоящий из двух цилиндров, имеет вид перевёрнутой буквы Т. Первый цилиндр – регулирует поступление воды в бойлер при помощи пружины и тарельчатой пластины, прикреплённой к ней. Пока давление в водопроводе превышает давление внутри бака, створка остаётся открытой, напора достаточно для того, чтобы сдвинуть пружину. Соответственно, как только давление в бойлере становиться выше давления в трубе, ситуация меняется, и пружина «закрывает» створку. Этот клапан получил название обратного. Второй цилиндр, идущий перпендикулярно первому и называющийся предохранительным клапаном, точно так же состоит из пружины и заслонки. Пружина в нём рассчитана на определённое давление, и как только оно превышается внутри бака, пружина сдавливается, открывая заслонку и путь воде, которая вытекая из бойлера, начинает капать из крана. Как следствие, давление внутри бака падает до нормальных значений.

Причины «подтекания» предохранительного клапана.

По сути, основных причин подтекания клапана всего две:

1. Поломка клапана, его засорение.
2. Избыточное давление в магистрали.
3. Временное избыточное давление в бойлере.

Беспокоиться следует лишь в первом и во втором случае, так как подтекание вследствие избыточного давления является лишь показателем хорошей и бесперебойной работы клапана, благодаря которой бойлер остаётся цел и невредим.

Признаки поломки клапана.

Распознать поломку клапана помогут следующие признаки:

1. Вода течёт не переставая, даже в том случае, если бойлером некто не пользуется.
2. «Спуск» воды одинаков как при интенсивном использовании бойлера, так и при малом.

Возможные способы устранения протекания.

В любом случае, торопиться и сразу менять клапан не стоит, особенно если это дорогая и качественная модель. Если проблема в загрязнении клапана, можно попробовать устранить неисправность с помощью следующих простых действий:

1. Для временного исправления ситуации можно попробовать открыть рычаг аварийного сброса и спустить воду. В том случае, если накипь или другие мелкие предметы мешали створке плотно закрываться, то есть вероятность, что часть из них вымоется, и клапан перестанет протекать.
2. В том случае если причина поломки – загрязнение, а модель клапана разборная, можно попробовать его разобрать и прочистить. Перед этим обязательно нужно отключить бойлер от электричества, отсоединить подачу воды и спустить всю воду. Так же, снятый клапан можно промыть под струёй воды и погрузить его в специальную чистящую жидкость.

Следует заметить, что дешёвые клапаны ломаются гораздо чаще дорогих и поломка совсем не обязательно будет связана с постоянным течением из него воды – клапан может наоборот, забившись накипью, не пропускать её, вследствие чего он уже не сможет справляться со своей задачей.

Избыточное давление в водопроводе.

Избыточное давление в водопроводе может стать причиной постоянно капающей из клапана воды. Чтобы убедиться, что проблема именно в этом, необходимо замерить манометром давление холодной воды перед её входом в бойлер. Нормальными считаются показатели в 1,5 – 3 атм. Если эти показатели выше чем те, на которые рассчитан бойлер, то ситуацию с протеканием клапана исправить будет гораздо сложнее, придётся устанавливать редуктор давления, с помощью которого будет возможно уменьшить напор воды.

Заключение.

Умеренный выход воды из предохранительного клапана – это нормальное явление, свидетельствующие о его работе. Для её отвода к штуцеру клапана обычно прикрепляют трубку, другой конец который выводят в канализацию. Помните, использование бойлера без предохранительного клапана опасно!

Поделиться

Рассказать

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Как работает клапан на водонагревателе (бойлере) — предохранительный, обратный, как поставить, установить, поменять, Аристон, Термекс, Электролюкс

Главная » Климатическая техника » Водонагреватель

Автор Игорь Нерушин На чтение 3 мин. Опубликовано 10. 08.2020

В любом водонагревателе должен стоять предохранительный клапан. Он нужен для случаев, когда давление превышает норму. При такой ситуации возможна протечка бойлера. Чтобы предотвратить эту проблему, нужно знать, как работает клапан на водонагревателе.

Содержание

1. Назначение
2. Конструкция
3. Как работает клапан на водонагревателе
4. Как установить

Назначение

Протечки при повышении давления возникают потому, что бак увеличивается в разъеме. Поскольку водонагреватель герметичен, излишки жидкости не могут никуда деться. Когда вода нагревается, давление становится все больше. Это приводит к нарушению прочности корпуса.

При отсутствии предохранительного клапана давление пойдет ввысь. В итоге бак лопнет. Из-за этого повредятся многие детали водонагревателя. Прибор придется менять на новый.

Некоторые владельцы бойлеров считают, что можно ограничиться удалением обратного клапана. Если давление будет достаточно высоким и стабильным, система может работать исправно несколько лет.

Однако давление не может быть всегда стабильно. Когда-нибудь водоподача станет слабее. Жидкость, нагретая бойлером, попадет в трубы водопроводной системы. Это приведет к оголению ТЭНа. Сначала они станут нагревать воздух вместо воды, а затем сгорят.

Но опасно не только оголение ТЭНов. Страшнее ситуация, когда нагревательные элементы сильно раскаляются. Одновременно с этим давление в водопроводе превышает норму. Когда жидкость испаряется на раскаленных ТЭНах, давление резко увеличивается.

Здесь неизбежен разрыв колбы водонагревателя. Обжигающая жидкость с паром врывается в помещение, что может привести к катастрофе.

Конструкция

Предохранительные клапаны бывают двух видов. Оба типа имеют свои особенности конструкции:

1. Обслуживаемый. Отличается от второго типа тем, что закреплен винтом сверху. Благодаря этому случайное открытие и полный сброс жидкости исключены. Здесь длинный штуцер нелинейной формы. На него легко надеть шланг.
2. Необслуживаемый. У данного клапана отсутствует флажок, обеспечивающий принудительный сброс давления. На нем нет обозначений. Это неудобно для монтажа. Единственный плюс в том, что данные модели бюджетны.

Клапаны для водонагревателя

Как работает клапан на водонагревателе

Предохранительным клапаном называется система, состоящая из двух клапанов. Их располагают в никелированный или латунный корпус. Снизу стоит обратный клапан, который предотвращает отток жидкости из бойлера. Перпендикулярно стоит другой, необходимый для выпуска части воды при повышенном давлении.

Работа клапанов выстроена по следующему принципу:

• давление выравнивается, когда перекрывается поток жидкости при поджатой пластине;
• когда нагрев включен, постепенно увеличивается температура воды;
• когда давление достигает верхней границы нормы, открывается выход к штуцеру.

Как установить

Нужно намотать резьбу на льняную паклю, затем накрутить клапан на патрубок. Далее закрутить до упора, сделать пару оборотов при помощи ключа.

Важно! Чтобы выбрать предохранительный клапан, нужно проверить максимальное давление бойлера. Оно указано в паспорте прибора.

Установка клапана

После основных работ можно поставить обратный клапан. Он нужен для перестраховки. Элемент защищает изделие от возможных поломок.

Подпишись на Техносовет в социальных сетях, чтобы ничего не пропустить:

Оцените автора

Предохранительный клапан водонагревателя: 5 вещей, которые вы должны знать или давление воды низкое.

Это может расстраивать, но в чем причина? Возможно, у вас проблема с редукционным клапаном водонагревателя.

К счастью, зная, как работают предохранительные клапаны, вы сможете решить любую проблему с водонагревателем. В этой статье мы рассмотрим все, что вам следует знать об этом клапане.

Наконец-то вы снова можете получать горячую воду под нужным давлением, наслаждаясь утренним душем, как раньше. Читайте дальше, чтобы узнать больше.

Что такое предохранительный клапан водонагревателя?

Предохранительный клапан водонагревателя

Предохранительный клапан водонагревателя, также называемый перепускным клапаном, предохранительным клапаном или температурным клапаном водонагревателя, представляет собой защитную функцию, которую можно найти на любом водонагревателе. Причина, по которой он существует, заключается в том, чтобы обезопасить вас в случае, если давление воды слишком высокое.

Без этой функции безопасности ваш водонагреватель может сломаться. Вы можете получить ожоги, если высокое давление воды будет опасно высоким.

Этот клапан также обеспечивает отсутствие утечек в водонагревателе, что может привести к низкому давлению воды, когда вы хотите использовать его для мытья посуды или принятия душа.

Как работает предохранительный клапан водонагревателя?

Предохранительный клапан водонагревателя установлен таким образом, что он может сбросить избыточное давление и температуру в водонагревателе, если какой-либо из этих параметров слишком высок. Поскольку этот бытовой прибор представляет собой закрытую систему, в водонагревателях происходит тепловое расширение.

Вот как это работает. Независимо от того, нагревается ли ваш водонагреватель электрическими элементами или газовой горелкой, и металлический бак, и вода внутри расширяются, когда температура горячей воды составляет где-то между 120 и 140 градусами.

Это нормально, что вода и водонагреватель расширяются до определенной степени. Ведь это то, что естественно происходит при повышении температуры.

Однако, когда температура составляет 210 градусов или давление составляет 150 фунтов на дюйм (фунт/кв. дюйм), это слишком большое давление и тепло в водонагревателе. Если это так, вам следует изменить температуру нагревателя горячей воды.

Если предохранительный клапан водонагревателя работает, то в этот момент он откроется. Это выпускает пар и горячую воду из нагнетательной трубки, что позволяет вашему водонагревателю снова безопасно работать.

На микроуровне

На микроуровне этот клапан работает следующим образом. Сам предохранительный клапан был настроен профессионалом или предварительно спроектирован таким образом, чтобы он открывался, когда температура или давление достигают опасного уровня.

При правильной работе он открывается, как и было задумано, при высоких уровнях тепла или давления. Жидкость выходит через этот вспомогательный канал, сбрасывая тепло и давление в резервуаре для воды.

Прекращается повышение температуры и давления. Как только температура и давление возвращаются к безопасному уровню, предохранительный клапан водяного нагревателя закрывается.

Это особое состояние, в котором находится водонагреватель, называется «продувкой». Обычно «продувка» определяется профессионалами (и используется при проектировании или настройке клапана) как определенный процент давления.

«Продувка» обычно составляет от 2 до 20%. Как только давление достигнет значения «продувки», предохранительный клапан снова закроется, чтобы вы могли использовать водонагреватель по назначению.

Где находится предохранительный клапан водонагревателя?

Если вы заметили какие-либо проблемы с предохранительным клапаном водонагревателя, вам необходимо знать, где он находится на водонагревателе. Обычно вы можете найти его сверху или сбоку этого прибора. Это клапан, соединенный с пластиковой или металлической выпускной трубкой, направленной вверх.

Напор водонагревателя уже установлен, когда вы получаете водонагреватель (или покупаете дом, в котором он уже есть). Он фактически приварен к баку; вы увидите резьбовое отверстие там, где оно находится.

Вы не можете заменить или удалить его. Сам клапан был ввернут во входное резьбовое отверстие.

Это сделано из соображений безопасности. Все сделано в соответствии со стандартами, установленными сантехническими нормами. Поэтому, если у вас возникли проблемы с клапаном, вам придется вызвать профессионала, чтобы он починил его.

При этом, если у вас проблемы только с выпускной трубкой, ее легко заменить. Вам не придется сливать или выключать водонагреватель, и вы можете справиться с этим самостоятельно.

При этом, учитывая, что могут быть другие проблемы, вызывающие проблемы с выпускной трубой — проблемы, связанные с высоким давлением или температурой воды, — безопаснее всего обратиться к профессионалу.

Проверка предохранительных клапанов

Если вы подозреваете, что в вашем водонагревателе возникла проблема с предохранительным клапаном, вы можете провести проверку. На самом деле это хорошая идея, если у вас вообще нет никаких проблем, так как этот тип обслуживания защитит ваш водонагреватель и вас самих.

Перед тестированием не забудьте переодеться в закрытую обувь, чтобы не обжечься.

Для начала определите, где находится предохранительный клапан. Обычно вы можете найти его на подводе холодной воды, который находится в верхней части резервуара для воды, с правой стороны, где входное отверстие.

Сделав это, осмотрите сливную трубку, чтобы убедиться, что она надежно закреплена. Затем возьмите ведро и поставьте его под сливную трубку.

Теперь слегка потяните металлический рычаг клапана, чтобы небольшое количество воды — четверть стакана или около того — вылилось в ведро.

Наконец, отпустите уровень, чтобы он быстро встал в исходное положение. Если он быстро не возвращается в исходное положение, значит, ваш клапан водонагревателя не работает и его необходимо заменить.

Ремонт предохранительного клапана водонагревателя

Если предохранительный клапан водонагревателя не работает должным образом, это обычно происходит по одной из двух причин. Он либо залипает, так что не открывается или закрывается должным образом, либо имеет течь, что означает, что он постоянно капает, понижая давление воды.

Фиксация залипшего клапана

Если ваш клапан заедает, он застревает в закрытом (внизу) или открытом (выдвинутом) положении. Если он закрыт, то клапан не сможет сбросить тепло или давление, которые накапливаются в закрытой системе водонагревателя. В результате может быть разрыв.

С другой стороны, если он открыт, из него будет постоянно вытекать вода, что может привести к затоплению вашего дома.

Иногда эту проблему легко решить, несколько раз открыв и закрыв рычаг клапана. Однако, если он продолжает прилипать, вам необходимо его заменить.

Устранение утечки клапана сброса давления

Ваш водонагреватель протекает? Перед заменой убедитесь, что он не исходит из клапана. Если ваш предохранительный клапан протекает, возможно, это связано с тем, что он неправильно установлен в резьбовом отверстии бака. Это довольно распространенная проблема, если вы недавно заменили свой старый клапан на новый. Чтобы устранить эту проблему с этой причиной, вы должны предпринять несколько шагов.

Во-первых, выключите водонагреватель. Подождите, пока он полностью остынет. Затем снимите клапан и снова вкрутите его в отверстие резервуара для воды.

Еще одна причина, по которой клапан может протекать, заключается в том, что внутри разгрузочного отверстия скопился осадок или грязь.

Чтобы устранить течь в клапанах, потяните назад рычаг металлического пружинного клапана, после чего вы спустите воду, которая падает в ведро.

Если рычаг защелкнулся в исходное положение и продолжает течь, необходимо перекрыть газовый клапан, повернув его в положение «выключено». Затем перекройте воду, чтобы можно было безопасно заменить клапан.

A Примечание по технике безопасности

Если проблема с давлением воды является причиной того, что предохранительный клапан водонагревателя не работает, то вам может быть опасно менять клапан самостоятельно. Вообще говоря, это хорошая идея, чтобы нанять профессионала, чтобы защитить себя.

Требуется замена клапана водонагревателя профессионалом?

Теперь, когда мы рассмотрели все, что вам следует знать о предохранительном клапане водонагревателя, вы, возможно, поняли, что вам необходимо заменить клапан водонагревателя. Однако, чтобы быть максимально безопасным, вы хотите нанять профессионала.

Редукционный клапан водонагревателя может протечь и сломать бак с горячей водой.

3 вещи, которые вы должны знать о клапанах сброса давления водонагревателя

Клапан сброса давления на вашем водонагревателе является важным компонентом, обеспечивающим круглогодичный комфорт и безопасность вас и вашей семьи. Без этого компонента ваш водонагреватель может перегреться, что приведет к его поломке. Ознакомьтесь с нашими советами, чтобы узнать, как работает этот предохранительный клапан и как выявить распространенные проблемы.

Наши технические специалисты готовы помочь вам Расписание онлайн сегодня

Содержание

Основные факты, которые вам нужно знать о клапанах сброса давления

Ниже вы найдете все, что вам нужно знать о клапанах сброса давления.

1. Что такое предохранительный клапан водонагревателя

Вы найдете предохранительный клапан водонагревателя практически на каждом стандартном водонагревателе. Когда давление и/или температура внутри водонагревателя становятся слишком высокими, этот компонент сбрасывает избыточное давление. Это снижение помогает температуре вернуться к безопасному и стабильному уровню. Предохранительный клапан также предотвращает утечку воды и предотвращает слишком низкое давление воды.

2. Как работает предохранительный клапан водонагревателя

Клапан представляет собой одностороннюю трубу, которая позволяет элементам проходить через нее. Вот как работает клапан сброса давления воды: когда внутренняя температура вашего водонагревателя повышается до определенной точки, прибор естественным образом расширяется.

Однако это расширение должно быть ограничено. Когда температура становится слишком высокой, предохранительный клапан открывается, чтобы удалить лишнюю горячую воду и пар из водонагревателя, чтобы он не перегревался.

3. Где находится клапан сброса давления водонагревателя

Вы всегда должны знать, где найти клапан сброса давления на вашем водонагревателе в случае чрезвычайной ситуации. Это устройство обычно расположено сверху или сбоку прибора и прикреплено к направленной вверх выпускной трубке.

5 признаков того, что предохранительный клапан вашего водонагревателя вышел из строя

Если предохранительный клапан вашего водонагревателя вышел из строя, вы, вероятно, об этом узнаете. Вот пять наиболее распространенных признаков того, что вам необходимо отремонтировать или заменить это устройство.

1. Затопление

Наиболее очевидным и опасным признаком того, что предохранительный клапан вашего водонагревателя вышел из строя, является затопление вашего дома. Если вы столкнулись с этой проблемой, отключите подачу воды и вызовите специалиста для ее устранения.

2. Чрезмерный шум

Водонагреватели должны практически не издавать шума при выполнении циклов нагрева. Если вы заметили чрезмерный шум, исходящий от вашего устройства, есть проблема.

Два распространенных звука водонагревателя: дребезжание и свист, оба из которых возникают из-за скопившегося пара, который не может выйти из устройства. Если пар не выходит должным образом, это означает, что предохранительный клапан не работает.

Советы и рекомендации: Как правильно выбрать размер водонагревателя для дома

3. Грязная вода

По мере старения предохранительного клапана водонагревателя он может начать подвергаться коррозии и загрязнять воду в вашем устройстве . Если это становится постоянной проблемой, попросите техника осмотреть клапан. Скорее всего, вам потребуется почистить, отремонтировать или заменить его.

4. Утечки воды

Поскольку клапан сброса давления удаляет избыточную горячую воду из вашего устройства, время от времени из него, естественно, будет происходить утечка воды. Но если он подтекает чрезмерно и часто, вам нужно взглянуть на клапан.

5. Разорванный резервуар

Хотя утечка воды из клапана сброса давления является нормальным явлением, из самого блока вода не должна протекать. Это может произойти, когда клапан не сбрасывает давление из устройства должным образом, и в результате бак разрывается.
