Принцип работы арматуры в фундаменте


30 января 2014


11261



Оглавление: [скрыть]

  • Смысл армирования
  • Противостояние различным нагрузкам
  • Виды материала
  • Сварка сетки
  • Вязка прутьев
  • Поверхность

Фундамент работает как несущее основание, на которое воздействуют все виды нагрузок от вышестоящих конструкций и которое равномерно распределяет их на почву.

Арматура из стали может абсолютно спокойно выдерживать нагрузки на растяжение в 10 раз больше, чем голый бетон.

В частном строительстве наиболее распространенным является фундамент ленточного типа. Он работает в виде замкнутой контур-ленты из сборного или монолитного железобетона, которая укладывается под несущими стенами постройки и по всему своему периметру распределяет вес строения. Большее распространение имеет ленточный фундамент из монолитного железобетона.

В процессе эксплуатации на фундамент воздействуют различные нагрузки, возникающие от веса самого здания, от морозного пучения и от движения грунтов. Нижняя часть при давлении дома имеет нагрузку на растяжения, а верхняя — на сжатие. Не стоит забывать и о силах морозного пучения, чья подъемная сила может значительно превышать вес здания и провоцировать растяжение в верхних частях ленточного фундамента.

В эпоху Петра І термин «арматура» обозначал армейское вооружение. Сегодня мы называем так «вооружение» стальными стержнями бетонного фундамента.

Смысл армирования

Ленточный малозаглубленный фундамент нужно армировать для того, чтобы компенсировать воздействующие на него нагрузки в процессе эксплуатации. Бетону свойственна большая прочность на сжатие, но вызывающие растяжение или срез бетона нагрузки могут с легкостью нарушить его структурную целостность. Устойчивость бетона к растяжению в 50 раз ниже, чем к сжатию. Трансформация при помощи стальной арматуры обычного бетона в совершенно новый материал, железобетон, дает возможность ленточному фундаменту получить улучшенную устойчивость к растягиванию.

Вернуться к оглавлению

Противостояние различным нагрузкам

Ленточный армированный фундамент является монолитной железобетонной рамой из надежно связанных балок, которая свободно лежит на упругом основании. Почва под основой фундамента не является неподвижной монолитной платформой; чаще всего она представляет собой неоднородную структуру, на которую воздействуют, провоцируя движение, влага, грунтовые воды, влияние снежного и растительного покровов, температура воздуха и пр. На конструкцию фундамента постоянно действуют различные нагрузки, возникающие от возможных движений почвы. Если представить, как работает нагрузка на ленточном фундаменте упрощенно, то можно говорить, что на нижнюю часть действует преимущественно растяжение, а верхняя часть испытывает сжатие.

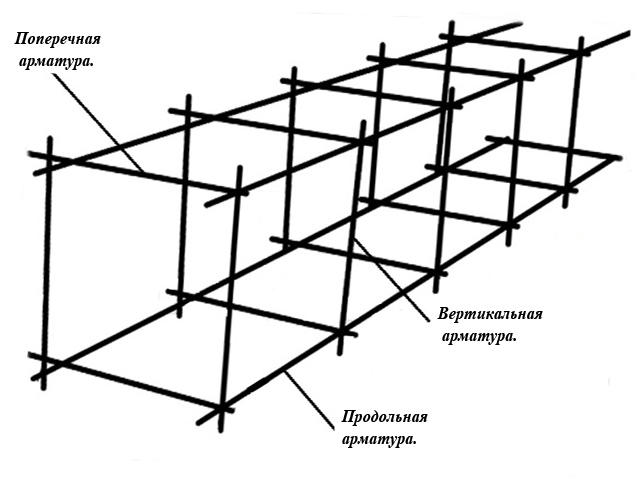

Схема устройства ленточного фундамента.

Арматура из стали может спокойно, абсолютно без разрушений, выдерживать нагрузки на растяжение в 10 раз больше, чем голый бетон. Сталь имеет свойство удлиняться без разрывов при воздействии нагрузок на растяжение от 4 до 25 мм (тогда как бетон только на 0,2-0,4 мм). Бетон же лучше переносит нагрузку на сжатие. Соединенные в одном материале, железобетоне, бетон и сталь позволяют лучше переносить комплексные нагрузки на растяжение и сжатие. Равноудаленная от нижней и верхней частей ленточного фундамента часть фактически не воспринимает нагрузки. Это говорит от том, что использование срединного слоя продольных элементов, который нередко монтируют «для большей прочности», лишено необходимости. В том случае если вы возводите заглубленный фундамент (подземную стену), то и армировать его необходимо как монолитную бетонную стену.

Бывают такие случаи в самостоятельном дачном строительстве, когда строители работают так: они проводят армирование только нижней части фундамента. Аргументируется это тем, что нагрузка от здания не позволит балке выгнуться вверх, создавая этим самым растяжение в ее верхней части, в которой можно «сэкономить». Но такие горе-строители не берут во внимание немалую подъемную силу намокающей расширяющейся почвы или же силу морозного пучения при замерзании воды в почве. Нагрузка от этих сил может стать больше нагрузки от строения, и она вызовет растяжение в верхних частях фундамента, которое повлечет за собой разрушение его структурной целостности.

При неправильном армировании ленточного фундамента может произойти его разрушение, что повлечет за собой разрушение стен и всей постройки.

Вернуться к оглавлению

Виды материала

В России для армирования монолитного ленточного фундамента применяется арматура класса А-ІІІ (А400) периодического профиля. Эта арматура представлена в виде стальных круглых профилей с парой продольных ребер и поперечными выступами, которые идут по трехзаходной винтовой линии. Периодические профили предназначены для более надежного сцепления бетона с арматурой, что отличается от материала с гладким профилем, которая больше подходит для использования в качестве обвязки (хомута) продольных элементов. Маркировка стальной арматуры А400 обозначает предел текучести этого класса (390 Н/мм2). Но такая арматура сегодня уже считается устаревшей. В начале 90-х годов страны Европы перешли на один класс, которую можно варить, предел текучести которой равен 500 Н/мм2. Применяя класс А500С вместо устаревшего класса А400, вы экономите свыше 10% стали в строительстве.

Схема плитного фундамента под коттедж с использованием армирования.

Арматура периодического профиля класса А-ІІІ производится в отечественном экземпляре с выступами в форме колец и в экземпляре «европрофиль» с выступами в виде серпов. Кольцевой профиль отечественного производства работает на повышение прочности сцепления бетона с арматурой, а профили в форме серпа повышают стойкость к часто повторяющимся нагрузкам. Для армирования ленточного фундамента стоит выбирать кольцевой профиль отечественного производства. Порой можно встретить 4-сторонние серповидные профили, которые объединяют плюсы обоих типов.

Арматуру марки А400 (А-ІІІ) не рекомендуется варить для соединения стержней. Если варить сталь, то есть локально воздействовать высокой температурой, происходит значительное структурное ослабление стали. Эти изменения в стальных стержнях происходят на том участке, который варят, и в прилегающих участках на длину, которая равняется четырем диаметрам стержня в обе стороны. Если вы хотите варить соединение между стержнями, то вам следует выбирать специальные, предназначенные для этого классы, которые можно узнать по букве «С» в названии: А400С, А500С. Именно их можно варить для соединения стержней в каркас. Если вы не знаете, арматурой какого именно класса вы располагаете, но вам необходимо варить место соединения продольных стержней, то арматуру предварительно необходимо нагреть до 200 градусов по Цельсию, чтобы свести к минимуму потери стальной прочности. Длина сварного шва как минимум должна быть равной 10 диаметрам одного стержня свариваемой арматуры (45-55% длины стержня).

Вернуться к оглавлению

Сварка сетки

Варить отдельные стержни сетки железобетонного фундамента можно двумя видами контактной электрической сварки: стыковой и точечной.

Точечная контактная сварка основывается на использовании тепла, которое выделяется в местах контакта стержней во время пропускания электрического тока, чтобы разогреть металл на этих участках до температуры плавления. Осаживая разогретые стержни друг к другу, получается их надежное соединение. Контактной точечной сваркой можно варить узлы каркасов и сеток, которые представляют собой два или три пересекающихся стержня под углами 60 и 90 градусов.

Вернуться к оглавлению

Вязка прутьев

Схема конструкции фундамента.

Также требуется гнуть арматуру для изготовления соединительных элементов, которые работают на растяжение (лапка или стандартный крюк) и для армирования примыканий и углов. Некоторые строители производят армирование примыканий лент и углов ленточного фундамента, используя перекрестия стержневой арматуры. Этот метод является очень грубым нарушением типовых схем армирования примыканий и углов, которые ослабляют конструкцию. Такой способ может повлечь за собой расслоение бетона.

Класс А-ІІІ гнется в холодном состоянии на прямой угол по диаметру изгиба без потерей прочности. Если гнуть арматуру на 180 градусов, то прочность снизится на 10%. Сегодня работает минимум два очень распространенных и недопустимых способа гибки стержней. Недобросовестные рабочие, не желающие выполнять лишнюю работу, или надпиливают точку, где будет производиться гибка стержня, с помощью угловой отрезной машинки, или греют место сгиба паяльной лампой (автогеном или же на костре). Ясно, что оба приема в разы ослабляют стержни, что может повлечь разрушение их целостности под влиянием нагрузок. Запомните, что все типы должны гнуться в холодном состоянии, если другое не указано проектировщиком.

Схема расчета арматуры для фундамента.

Арматура А-ІІІ (А400) применяется для поперечного и продольного армирования фундамента. Для дополнительного (вспомогательного) поперечного армирования (хомуты) можно также использовать стержневую гладкую горячекатаную арматуру класса А-І (А240) или А-ІІ.

Еще для армирования фундамента можно применять конструктивную арматуру, которая монтируется для восприятия непредвиденных усилий (к примеру, усилия от температурных деформаций или усадки бетона). Следует по возможности устанавливать арматуру пространственными или укрупненными заранее подготовленными элементами, сокращая при этом объем использования отдельных стержней. С бетонной подушки (подготовки) на месте монтажа стержней должны удаляться грязь, пыль, мусор, лед и снег.

Вернуться к оглавлению

Поверхность

Стержни необходимо обезжиривать, очищать от всех неметаллических покрытий посредством металлической щетки. Допускается наличие на арматуре эпоксидного покрытия. Оно в разы снижает сцепление с поверхностью бетона, но также повышает стойкость к коррозионному процессу.

Разрешается наличие на стержнях арматуры неотслаивающейся ржавчины. Кстати, обыкновенная неотслаивающаяся ржавчина даже усиливает прочность сцепления бетонной поверхности с арматурой.





Арматура в фундаменте как закладывать

При строительстве дома основой служит фундамент. От его выбора во многом зависит прочность сооружения. Качество подобной конструкции определяет правильная укладка арматуры в ленточный фундамент. В большинстве случаев используют кручёный металлический прут диаметром 10 — 12 мм. Также будет полезно знать о заливке ленточного фундамента зимой.

Важно! Укладка арматуры в фундамент увеличивает его износоустойчивость на 60-70%.

Содержание

Основание дома ленточного типа

Этот тип фундамента выполняется в виде ленты, опоясывающей по всему периметру будущее строение. Его основу составляет бетон.

Пару слов о преимуществах:

  1. Простота и удобство установки.
  2. Сжатые сроки.
  3. Минимальное использование сырья.
  4. Нет необходимости задействовать технику. Стоимость работ существенно снижается.
  5. Фундамент ленточного типа может прослужить до 100 лет.

Многие думают, что бетон сам по себе материал крепкий и прочный. Это не так ведь он не может противостоять влаге и другим природным явлениям. Для предотвращения утраты положительных свойств бетона его укрепляют с помощью кручёного металлического прута. Также полезно почитать о расчёте ленточного фундамента.

Укладка арматуры в фундамент

Самостоятельная укладка арматуры процесс поэтапный, простой, понятный. Его выполнение под силу любому строителю даже без специального образования. Но есть нюансы, о которых необходимо помнить. Использование стальных прутьев диаметром 10—12 мм лучший вариант.

Важно! Проводя укладку прута нужно наибольшее внимание уделять угловой стыковке. Именно от надёжного соединения в углах зависит прочность всей конструкции.

Технология укладки арматуры в фундамент ленточного типа — это кропотливый и сложный процесс. Чтобы подготовить и застропировать прутья понадобятся два человека. Для проведения работ по установке и надёжной фиксации изделий необходимо привлечь трёх человек.

Порядок выполнения операции следующий: два человека держат изделие при его подъёме, затем устанавливают в отведенное место. Один рабочий руководит процессом и подаёт команды на подъём и опускание. Стыки вяжут три человека. Если сборка проводится непосредственно в траншее, для опускания пользуются траверсом. Полезная статья об организации подушки под фундамент.

Правила укладки арматуры, её вязки

Крепление отдельных прутьев между собой для повышения прочности и надёжности называется вязка. Она выполняется следующим образом.

За вертикальные прутья необходимо закрепить металлические стержни, уложенные внахлест. Работы необходимо проводить по диагонали на горизонтальной поверхности сетки.

Пересечение прутьев должно появиться внутри углов и на стыках металлической конструкции. Все работы проводятся вручную.

Поделись ссылкой — это лучший мотиватор для нас

Вконтакте

Facebook

Одноклассники

Сегодня в строительстве всё чаще используют для ускорения процесса монтажа ручную сварку. Но специалисты не советуют использовать жёсткую конструкцию. Это связано с возможностью смещения грунта и перекоса соединений. Связка может ослабнуть в одном из мест, что приведёт к появлению трещин на фундаменте и доме.

Поэтому наиболее «правильным» будет вариант ручного соединения. Если принято решение о применении сварки в процессе монтажа прута, то работы лучше всего поручить опытному мастеру.

Важно! Обращаем внимание на недопустимость использования сварки для конструкции, если диаметр арматуры не превышает 20 мм.

Укладка арматуры технология, которая предусматривает перед началом вязки выполнения работ по установке опалубки. В целях надёжной защиты досок от влаги и грязи необходимо её внутреннюю часть обработать защитным материалом. В качестве рабочего материала можно использовать пергамин. Защитные мероприятия позволяют упростить процесс снятия конструкции после затвердевания бетона. Во время работ для закрепления материала используют строительный степлер.

Важно следить за натяжкой прутьев по всему периметру здания, не допуская провисания и слабины.

Для вязки используют два вида арматуры:

Диаметр основного вида должен быть в пределах 10—12 мм. Вспомогательные металлические пруты для вязки могут быть 0,5-1,0 мм.

Укладка арматуры в бетон

Для более прочного соединения арматуру погружают в бетон. При вертикальном положении каждый шаг металлического прута устанавливается на расстоянии от 500 до 700 мм друг от друга. Вертикальные материалы либо вбиваются непосредственно в грунт, или монтируются в жёсткую поверхность основания.

Используют стержневые прутья диаметром 140 мм. В связке желательно использовать от 4 до 8 единиц. Из связывающей проволоки делают перемычки, которые проходят вдоль периметра цоколя, захватывая всю ширину.

Важно! Обязательно учитывается, что в фундаменте ленточного типа большая часть нагрузок распределяется между нижними и верхними рядами.

При закладке арматуры в бетон можно использовать три или четыре слоя прута. Укладка арматуры в бетон видео- и фотоматериал можно найти в интернете, ознакомиться и иметь определённое представление о порядке последовательности процесса.

Расход материала для армирования

Просчитать предварительное количество материала важно. Расход зависит от общей площади фундамента и S здания.

Ленточный фундамент имеет нестандартную геометрию: его длинна в десятки раз больше глубины и ширины. Из-за такой конструкции почти все нагрузки распределяются вдоль ленты. Самостоятельно бетонный камень не может компенсировать эти нагрузки: его прочности на изгиб недостаточно. Для придания конструкции повышенной прочности используют не просто бетон, а железобетон — это бетонный камень с расположенными внутри стальными элементами — стальной арматурой. Процесс закладки металла называется армированием ленточного фундамента. Своими руками его сделать несложно, расчет элементарный, схемы известны.

Количество, расположение, диаметры и сорт арматуры — все это должно быть прописано в проекте. Эти параметры зависят от многих факторов: как от геологической обстановки на участке, так и от массы возводимого здания. Если вы хотите иметь гарантированно прочный фундамент — требуется проект. С другой стороны, если вы строите небольшое здание, можно попробовать на основании общих рекомендаций все сделать своими руками, в том числе и спроектировать схему армирования.

Схема армирования

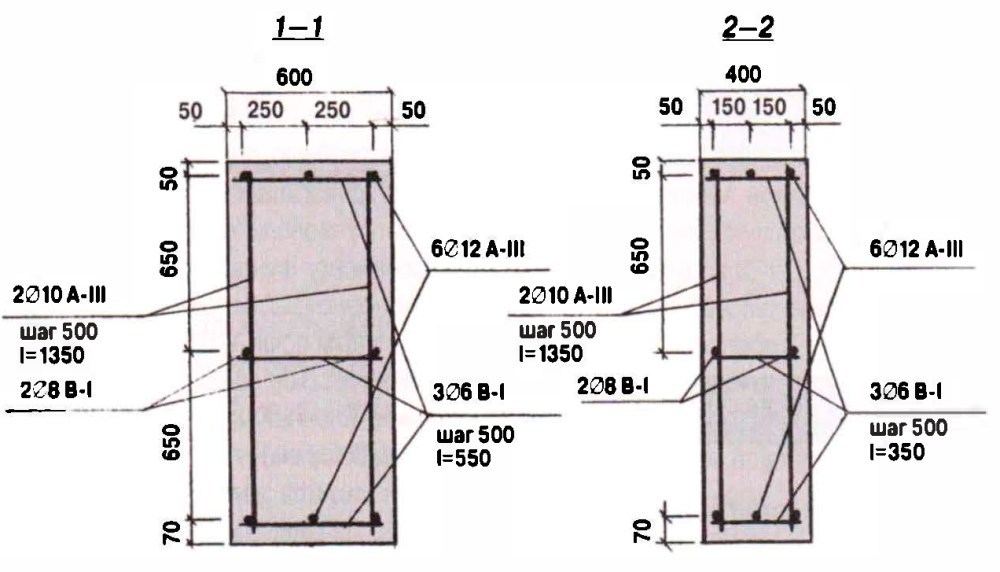

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.

Армирование ленточного фундамента при высоте ленты не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.

Для большинства ленточных фундаментов армирование выглядит именно так

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

Для ускорения работы при вязке арматурного пояса используют хомуты

Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.

Какая арматура нужна

Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

Классы арматуры и ее диаметры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см 2 .

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см 2 . Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см 2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см 2 ) нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см 2 , а это больше чем 2,8 см 2 , которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см 2 . Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см 2 , чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались. Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Армирование углов

В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол

Чтобы избежать такой ситуации, при армировании углов используют специальные схемы: пруток с одной стороны загибают на другую. Этот «захлест» должен быть не менее 60-70 см. Если длины продольного прутка на загиб не хватает, используют Г-образные хомуты со сторонами тоже не менее 60-70 см. Схемы их расположения и крепления арматуры приведены на фото ниже.

По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточном фундаменте (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.

Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются при помощи коротких отрезков прутка.

Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.

Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20% — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.

Технологии сборки арматуры для ленточного фундамента

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

    Весь каркас собирают прямо в котловане или траншее. Если лента узкая и высокая, работать так неудобно.

По одной из технологий арматуру вяжут прямо в опалубке

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

  • Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
  • Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
  • Далее есть два варианта:
    • Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
    • Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

Вторая технология армирования ленточного фундамента — сначала вбивают вертикальные стойки, к ним привязывают продольные нитки, а потом все соединяют поперечными

  • Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
  • Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
  • К стойкам привязывают продольные нитки нижнего пояса армирования.
  • В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
  • Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
  • Привязываются горизонтальные перемычки.

Удобнее и быстрее всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

Армирующий пояс можно вязать отдельно, а потом установить в опалубку и связать в единое целое уже на месте

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

О том, как сделать винтовые сваи вы можете узнать здесь: https://lensvaya.ru/

Источники: http://betonzone.com/ukladka-armatury-v-fundament-lentochnogo-tipa, http://stroychik.ru/fundament/armirovanie-lentochnogo-fundamenta

требуемый диаметр и толщина, количество

Каждая строительная площадка начинается с прочного фундамента. Ленточные фундаменты являются наиболее распространенной конструкцией в малоэтажном строительстве. Расчет арматуры для ленточного фундамента важен уже на этапе проектирования и доставки стройматериалов. Расчет доверяют профессионалам или проводят самостоятельно, изучив методические указания.

Содержимое

  1. Назначение усиления
  2. Правила
  3. Ассортимент металлических продуктов
  4. Схема закладок
  5. Защитный слой
  6. Расстояние арматуры
  7. Продольное усиление
  8. Поперечное усиление
  9. Расчет армирования
  10. Требуется количество металлических продуктов
  11. . Счет переходной и версии
  12. . количество

Назначение арматуры

Арматура сопротивляется нагрузкам на фундамент со стороны грунта и самого здания

Ленточные фундаменты представляют собой монолитную железобетонную конструкцию фундамента. Фундамент изготавливается непосредственно на строительной площадке.

Железобетон — бетон, внутри которого находится металлический каркас из арматуры. Металл позволяет ему выдерживать боковые нагрузки, создающие:

  • снизу вверх — процессы пучения грунта;
  • сверху вниз, масса здания.

Чистый бетон плохо сопротивляется боковым нагрузкам. Сталь, заложенная внутрь конструкции, способна сделать фундамент прочнее в десятки раз.

Под нагрузкой каждый метр бетона может растянуться на 2–4 мм, а стали – на 4–25 мм. Бетон, напротив, во много раз лучше переносит сжатие.

Алгоритм работы с давлением сверху:

  1. Груз давит на поверхность фундамента, которая начинает прогибаться.
  2. Верхний слой бетона сопротивляется сжатию, а верхний ряд арматуры неактивен.
  3. Нижняя часть фундамента пытается удлиниться.
  4. Нижний ряд стержней выдерживает растягивающие нагрузки.

Под давлением грунта снизу железобетон «работает» в обратную сторону – нижний слой бетона сопротивляется сжатию, а верхний ряд арматуры не дает ему разрушиться от растяжения.

НП

Ленточные фундаменты в малоэтажном строительстве относятся к железобетонным конструкциям без предварительного натяжения арматуры.

Такие фундаменты проектируют и строят в соответствии с сводом правил СП 52-101-2003. Раздел 5.2 документа определяет марку стали, форму и геометрические размеры прутков. В разделе 8.3 «Армирование» рассматриваются количество и размеры армирующих элементов, их взаимное расположение в теле бетона. Здесь же указаны способы расположения арматуры, правила соединения в местах пересечения.

Информации, содержащейся в документе, достаточно, чтобы понять, как рассчитать арматуру для фундамента, рассчитать количество материала.

Сортамент металлопродукции

Арматурная сталь марки

Для железобетонных конструкций применяют арматуру:

  • горячекатаную, гладкую или с периодическим профилем (кольцо или серповидно) диаметром от 6 до 40 мм;
  • термически и механически упрочненные с периодическим профилем, 6–40 мм;
  • холоднодеформированный периодический профиль (3–12 мм).

Рекомендуется использовать гладкую арматуру класса не ниже А-240 (А-I). Для ребристых (периодический профиль) выбирайте класс А-300 и выше.

В помещениях, где температура опускается ниже 30°С, запрещается применять класс А-300.

Предпочтительно использовать изделия периодического профиля — с приливами в виде колец или серпа. Неровности увеличивают площадь сцепления стержней с бетоном и прочность всей конструкции.

Недавно на рынке появилась композитная арматура. Производитель рекомендует использовать его вместо изделий из стали.

СП 295. 1325800.2017 не допускает применение композитных изделий для фундаментов.

Схема закладки

Точный расчет арматуры на фундаменте приведен в разделе 8.3. Свода правил.

Защитный слой

В железобетонных фундаментах под стальные детали предусмотрен защитный слой, обеспечивающий:

  • совместная работа всех частей;
  • защита стержней от агрессивных воздействий окружающей среды (влаги), химических веществ;
  • огнестойкость.

В грунте толщину слоя (расстояние от стержней до любого внешнего края бетона) выбирают не менее 40 мм. На открытом воздухе расстояние сокращается до 30 мм.

Шаг арматуры

Расстояния между отдельными стержнями выбирают не менее диаметра стержня. Кроме того, для горизонтальных нижних рядов расстояния принимают более 25 мм, а для верхних рядов — 30 мм.

В стесненных условиях допускается располагать арматуру пучками.

Арматура продольная

Для стороны фундамента длиной до 3 метров допускается применять стержни диаметром 10 мм, если сторона превышает 3 м — не тоньше 12 мм.

Суммарное сечение стержней продольной арматуры выбирают не менее 0,1 % сечения фундамента.

Например, для ленты шириной 40 см и высотой 100 см сечение 400х1000 = 4 000 000 мм². Суммарное сечение всех продольных стержней должно быть 0,1%, т.е. 400 мм².

Вы можете выбрать необходимое количество стержней с помощью таблицы.

Bar diameter, mm The total cross-section of rods depending on the number of rods, mm
1 2 3 4 5 6 7 8 9
10 75 155 235 315 390 470 550 630 710
12 115 225 340 450 565 680 790 900 1020
14 155 310 460 615 770 925 1080 1230 1385
16 200 400 605 805 1010 1210 1410 1610 1810

В соответствии с таблицей, для Anduce с Antry Section Section 40x. мм требуются.

Расстояние между осями продольных участков арматуры не должно быть более 40 см, а стержней в одном уровне не может быть менее 2. Одна арматура применяется только в фундаментах тоньше 15 см.

Поперечная арматура

Задачи поперечной вертикальной арматуры:

  • ограничение образования трещин;
  • препятствуют смещению продольных балок;
  • зафиксировать продольные стержни от коробления в любом направлении.

Поперечные части устанавливаются там, где проходят продольные стержни.

Диаметр поперечной арматуры для ленточных фундаментов не может быть менее 25 % наибольшего диаметра продольных стержней, но в любом случае минимальный диаметр 6 мм.

Шаг поперечных элементов не более 50 см, при высоте ребра более 15 см.

Расчет арматуры

Рассчитать арматуру для фундамента проще на конкретном примере дома размером 6х10 метров. Сечение фундамента 50х100 см.

Необходимое количество металлоизделий

Согласно таблице необходимо 4 продольных параллельных стержня диаметром 12 мм.

Общий периметр фундамента 6+6+10+10=32 метра.

Всего нужно 128 (32х4) метров арматуры.

Длина брусков в продаже 3, 6 или 11, иногда 12 метров. Поэтому точно подобрать стержень для каждой стороны не получится.

Продольные стержни придется стыковать. На угловых перекрестках также будут стыки. Если в углах используются П- или Г-образные стержни, то они должны быть утоплены в стену не менее чем на 40 см.

Согласно своду правил перекрытие стержней должно быть не менее 30 диаметров. Для арматуры 12 мм – не менее 36 см.

Чтобы не пришлось дополнительно закупать и доставлять стройматериалы, фурнитуру закупают с запасом 10-15% от сметной суммы. Пятнадцать процентов от 128 — это 19,2 метра.

В итоге приобретают 128+19=147 метров 12 мм прутка для продольной арматуры.

Счетные поперечные и вертикальные элементы

Элементы поперечной и вертикальной арматуры свариваются, скручены вязальной проволокой или согнуты в виде прямоугольника.

Вертикальные составляющие лучше делать длиннее высоты ленты — их можно утопить в землю. Это сделает установку более удобной.

Стороны горизонтально-вертикального прямоугольника не менее чем на 10–15 см меньше размера фундамента. Чтобы вокруг стержней оставался защитный слой бетона.

Складывая стороны, получаем количество арматуры на прямоугольник: 30+30+90+90=240 см. С учетом нахлеста прибавьте еще 10 см. В результате длина каждого элемента принимается равной 2,5 метрам.

В каждом углу необходимо установить по два прямоугольника, всего на фундаменте 4х2 = 8 штук.

Максимальное расстояние между элементами на прямых участках 50 см. При строительстве больших домов — 30 см.

Длины сторон для дальнейших расчетов без учета угловых пересечений составляют:

  1. Короткие 600 см минус 2 угла по 50 см — 500 см.
  2. Длина 1000 см минус 2 угла по 50 см — 900 см.

На каждую короткую сторону, кроме угловых, понадобится 9больше прямоугольников. На длинной стороне установлено 17 элементов.

Общее количество сечений будет: 8 угловых, 9+9=18 для коротких сторон фундамента и 17+17=34 для длинных.

Общее количество вертикально-горизонтальных перемычек составит: 9+18+34=61 шт. Длина каждого 2,5 метра. Всего арматуры диаметром 6 или 8 мм понадобится 61х2,5=152 метра. Материал приобретают с запасом 5%, следовательно, 160 метров.

Общая сумма

Общее количество материала, необходимого для армирования фундамента со сторонами 6 и 10 метров:

  • для продольных стержней — 147 метров арматуры 12 мм. Масса одного метра будет 0,88 кг, а общий вес: 147х0,88 = 130 кг.
  • для вертикальных и поперечных стержней приобретается 160 м стержней диаметром 8 мм, их масса: 160х0,39 = 62 кг.

Дополнительно к этим материалам приобретается вязальная проволока диаметром от 2,5 до 4 мм. Потребуется около 50 метров.

Количество элементов варьируется в зависимости от размеров фундамента и общей нагрузки. В этих случаях нужно рассчитывать по той же методике.

Рассчитать количество арматуры для строительства ленточного фундамента можно самостоятельно. Нарисовав чертеж и разместив на нем все необходимые элементы, на расчет потребности в материалах уйдет полчаса. Это позволит сэкономить на доставке в случае нехватки продукции, а также проконтролировать добросовестность подрядчика, если работу выполняет третье лицо.

Что такое матовая основа? Функции, использование и конструкция

🕑 Время чтения: 1 минута

Плотный или матовый фундамент представляет собой большую непрерывную прямоугольную или круглую бетонную плиту, которая несет всю нагрузку надстройки и распределяет ее по всей площади под зданием. Он считается одним из типов мелкозаглубленного фундамента и полезен для контроля дифференциальной осадки.

Матовый фундамент расстилается под основанием здания и снижает контактное давление по сравнению с обычным ленточным или траншейным фундаментом.

Это подходящее решение для грунта с низкой несущей способностью, покрытия фундамента около 70% конструкции, высоких нагрузок на конструкцию, мягких карманов или полостей в грунте неизвестного размера, а также сильно сжимаемого грунта, простирающегося на большую глубину. .

Состав:

  • Функции матового фундамента
  • Использование матового фундамента
  • Строительство матового или плотного фундамента

Функции матового фундамента

  1. Передача нагрузки надстройки и ее распределение по всей площади основания здания.
  2. Уменьшение неравномерной осадки конструкций, построенных на слабом грунте.

Использование матового фундамента

  1. Используется для строительства коммерческих зданий. В этом случае нагрузки обычно большие. Матовый фундамент популярен в районах, где распространены подвалы.
  2. Матовый фундамент также используется для грунтов с низкой несущей способностью, чтобы распределить нагрузку здания и, следовательно, построить устойчивый фундамент.
  3. Используется для уменьшения дифференциальной осадки зданий.
  4. Плотный или матовый фундамент используется, когда слой почвы нестабилен. В этом случае ленточный фундамент закроет более 70% площади земли под зданием. Также обычно в горнодобывающих районах бывают ситуации, когда слой почвы может страдать от движений.

Рис. 1: Матовый фундамент

Строительство матового или плотного фундамента

  1. Удалите грязь и выкопайте грунт до однородного и плоского уровня.
  2. Основание фундамента уплотняется трамбовкой.
  3. Затем на землю укладывается водонепроницаемая полиэтиленовая пленка.
  4. После этого залейте около 7 см слоя простого цементного бетона, чтобы создать идеально ровное основание для фундамента.
