Как проверить ТЭН в водонагревателе на исправность самостоятельно

В любых моделях водонагревателей, включая фирмы Термекс, Аристон, может возникнуть поломка. Не избежать покупки при нарушении герметичности бака. Это можно узнать по потекам из места стыков водяных патрубков. Если поломки не видно, необходима проверка разными способами и с помощью различных приборов. Бойлер – это сложная система, которая одновременно выполняет электрические функции и работает с водой. Надо знать, как проверить водонагреватель в домашних условиях, неисправности могут привести к серьезным последствиям.

Содержание

1. Рейтинг лучших водонагревателей по отзывам покупателей
2. С какой целью производится проверка?
3. Проверка предохранительного клапана водонагревателя
4. Проверка тэна водонагревателя
5. Проверка тэна водонагревателя без тестера
6. Использование мультиметра
7. Прозвон с помощью мегомметра
8. Авометром
9. Проверка контрольной лампочкой
10. Что будет, если включить водонагреватель без воды?
11. ТОП-5 лучших водонагревателей по отзывам покупателей
12. Edisson ER 50V
13. Electrolux EWH 50 Quantum Pro
14. Thermex Hit 10 U (Pro)
15. Edisson ER 80V
16. Zanussi ZWH/S 50 Orfeus DH
17. Заключение

Рейтинг лучших водонагревателей по отзывам покупателей

Место	Модель
1.	Edisson ER 50V	Цены	Обзор
2.	Electrolux EWH 50 Quantum Pro	Цены	Обзор
3.	Thermex Hit 10 U (Pro)	Цены	Обзор
4.	Edisson ER 80V	Цены	Обзор
5.	Zanussi ZWH/S 50 Orfeus DH	Цены	Обзор

С какой целью производится проверка?

Самая хрупкая деталь с ограниченным сроком службы – это тэн. На него постоянно воздействует вода, в которой присутствуют примеси. На спираль отрицательно влияет нестабильность напряжения, из-за чего она раскаляется, обрывается. Есть поломки, не требующие замены трубчатого электронагревателя. Он остается рабочим, просто его надо почистить. В других случаях следует прибегать к использованию специальных приборов.

На неисправность нагревателя указывает отсутствие нагревания воды. О том, что его нужно проверить можно судить, если прибор постоянно включает устройство защитного отключения (УЗО).

Целью проверки является выявление неисправности термостата (терморегулятора). Водонагреватели могут быть оснащены капиллярным, стержневым или электронным терморегулятором. Последний самый современный. Для лучшего функционирования он взаимодействует с защитным реле. При отсутствии работоспособности терморегулятор не может поддерживать нормальную работу спирали, которая перегревается и плавится. Обнаружить эту поломку непросто. Надо время от времени проверять как работает датчик.

Большое количество водонагревателей оснащены магниевым анодом, задача которого защитить нагревательный элемент от воздействия неблагоприятных факторов. Рано или поздно анод истончается и вместе с тэном перестает выполнять свои функции. Следует провести проверку, чтобы узнать причину.

Проверку проводят для обнаружения причины неисправности водонагревателя

Проверка предохранительного клапана водонагревателя

Перед тем как проверять работоспособность предохранительного клапана технику отключают. Кран подающий горячую воду нельзя открывать, пока она не нагреется до максимальной температуры. В случае исправности клапана из него будет капать лишняя вода. Если этого не происходит, деталь подлежит замене. Но перед этим проверяют состояние крана. Если он подтекает, причина капания воды скрывает в нем, из-за этого не работает и клапан.

Предохранительный клапан не срабатывает и при неправильно установленном термостате, то есть он поставлен на неполный нагрев либо из водонагревательного бака забирают воду, что приводит к снижению давления. Заменять предохранительный клапан обратным запрещено.

Проверка тэна водонагревателя

Трубчатый электронагревательный элемент можно проверить разными способами.

Проверка тэна водонагревателя без тестера

Проводят визуальный осмотр. Деталь вынимают, смотрят есть ли на ней накипь или какие-либо повреждения. При диагностике тэна от известкового налета, ржавчины, грязи очищают места, куда крепят щупы мультимера. Скопившиеся отложения можно устранить, подержав нагреватель 5-6 часов в растворе лимонной кислоты. Если элемент сильно загрязнен или контакты резьбовых клемм недостаточно зафиксированы, они подгорят. Зачищают металл в местах подсоединения щупов. Нужно уметь правильно снимать неисправный тэн и устанавливать новый.

Использование мультиметра

Перед тем как мультиметром проверить тэн водонагревателя на исправность, надо в техническом паспорте посмотреть номинальное значение его мощности. Прежде чем начать тестирование из розетки вытаскивают вилку. Надо, чтобы к выводам электронагревателя можно было подступиться. Иногда удобнее работать с полностью извлеченным тэном. От него отсоединяют провода. Смотрят нет ли на нем каких-либо повреждений, выпуклостей и трещин. Тестер переключают в режим измерения сопротивления. Имеющийся на нем регулятор, ставят на 200 Ом. Щупы мультиметра подсоединяют к выводным контактам электронагревателя.

О неисправности спирали можно судить при появлении на экране прибора значения – 0, 1 либо бесконечности.

После того как водонагреватель проверят мультиметром, проверяют корпус на пробой, переведя тестер в режим просмотра зуммера. Один щуп подсоединяют к корпусу либо клемме заземления, другой – тэну. Если прибор подает звуки, притрагиваться к включенному водонагревателю нельзя.

При абсолютно исправной технике на экране появится значение сопротивления, которое заранее рассчитывают по формуле R=U*U/P.

В ней U – постоянная величина равная 220 вольтам. P – мощность бойлера, указанная в инструкции по эксплуатации. Ее можно найти на наклейке, приклеенной на обратной стороне или в нижней части прибора.

Если трубчатый электронагреватель не имеет никаких повреждений, стоит проверить линию электрического питания техники и провод.

Поломка терморегулятора приводит к тому, что тэн отключается раньше, и вода не нагревается до положенной температуры. Для тестирования регулятора его извлекают, все провода отсоединяют. Мультиметр ставят на режим прозванивания, к каждой из клемм прикасаются щупами. Если контакт есть, работоспособность проверяют тестером с подсоединенными клеммами, опуская стержень регулятора в максимально горячую воду. Как только будет достигнут предельный нагрев, должен раздастся своеобразный щелчок, который укажет на то, что термодатчик регулятора разомкнул контакты цепи. Вода остынет, и он восстановит электросхему. Контакты реле замкнутся, о чем можно будет судить по опять раздавшемуся щелчку. Если такое произойдет, значит терморегулятор находится в исправном состоянии.

Мультиметром проверяют мощность тэна

Прозвон с помощью мегомметра

При утечке тока на корпус оборудования прозвонить можно только мегомметром – прибором, который измеряет сопротивление изоляции. С его помощью можно убедиться в том, что изоляционный материал еще целый, в также произвести точные замеры. Со временем изоляция стареет, утечка тока увеличивается. Это грозит серьезными последствиями. Мегомметр выставляют на 500 В. Одну клемму подключают к контакту нагревательного элемента, другую – к корпусу. Если прибор показывает выше 0.5 МОм, водонагреватель рабочий.

Авометром

Авометр – это комбинированный измерительный прибор, предназначенный для измерения постоянного тока, напряжения и сопротивления. Для проверки исправности тэна с помощью авометра бойлер отключают от сети. Снимают защитную крышку. Отсоединяют провода, которые идут к нагревательному элементу. Клеммы тэна присоединяют к прибору, записывают показания, сверяют их с тем, которые указаны в техпаспорте.

Проверка контрольной лампочкой

Если нет тестера можно воспользоваться контрольной лампой. К одному контакту подсоединяют ноль от сети, другому – фазу, пропущенную через провод лампочки. Если она загорится, обрыва нет, цепь исправна.

Для проверки можно использовать контрольную лампочку

Что будет, если включить водонагреватель без воды?

Включение при пустом баке способствует быстрой поломке нагревателя. Есть модели, которые защищены от сухого включения. Нельзя без воды включать водонагреватели проточного типа, при этом надо помнить, что его подключение возможно только в отдельно выделенную линию. Согласно инструкции, вначале открывают холодную воду. Некоторые подключают оборудование к системе водоснабжения, открутив душевую насадку (она идет в комплекте с безнапорным прибором) и поставив вместо нее простой кран. Водонагреватель становится смесителем, однако он не рассчитан на такое давление воды, и перестает работать.

В накопительный бойлер вода наливается до определенного уровня и греется. Кран открывают, горячую воду используют, холодная поступает. Если при включенном и полном воды водонагревателе выключили электричество, это не отразится на приборе и ее деталях. Бойлер сгорит, если воды в нем нет, а вилка из розетки не вытащена.

ТОП-5 лучших водонагревателей по отзывам покупателей

В рейтинге электрические накопительные водонагреватели, которые согласно отзывам пользователей, в 2020 г пользовались популярностью. В нем собраны модели, отличающиеся надежностью и удобством пользования.

Edisson ER 50V

Цены в интернет-магазинах

Electrolux EWH 50 Quantum Pro

Цены в интернет-магазинах

Thermex Hit 10 U (Pro)

Цены в интернет-магазинах

Edisson ER 80V

Цены в интернет-магазинах

Zanussi ZWH/S 50 Orfeus DH

Цены в интернет-магазинах

Заключение

Производители бойлеров косвенного нагрева советуют проводить диагностику каждый год, вначале и после окончания отопительного сезона. Чтобы бытовая техника служила как можно дольше, специалисты рекомендуют время от времени осуществлять профилактические работы, бак промывать водой, разбирать, чтобы почистить нагревательный элемент, менять аноды. Без грамотно выполненного заземления водонагреватель не будет безопасно и эффективно работать. Проводить плановые проверки бойлера необходимо, это поможет не допустить прорыва оборудования, удара током и так далее. При отсутствии опыта и соответствующих знаний следует обратиться за помощью к специалисту.

ТОП-10 лучших водонагревателей

Как проверить тестером и без тестера тэн, терморегулятор и другие детали водонагревателей разных моделей

Иногда внутри какой-либо бытовой техники есть поломка, которую заметить и увидеть просто невозможно. Бывает, что водонагреватель работает, как и прежде, но диагностика все равно не помешает. Поэтому в данной ситуации потребуется проверка различными методами и приборами. Проверять водонагреватель нужно обязательно, так как бойлер – сложная система, состоящая не только из электрических функций, но и направлена она на работу с водой. Вода и электрический ток –сложное сочетание, поэтому какие-либо неисправности могут повлечь за собой плачевные результаты.

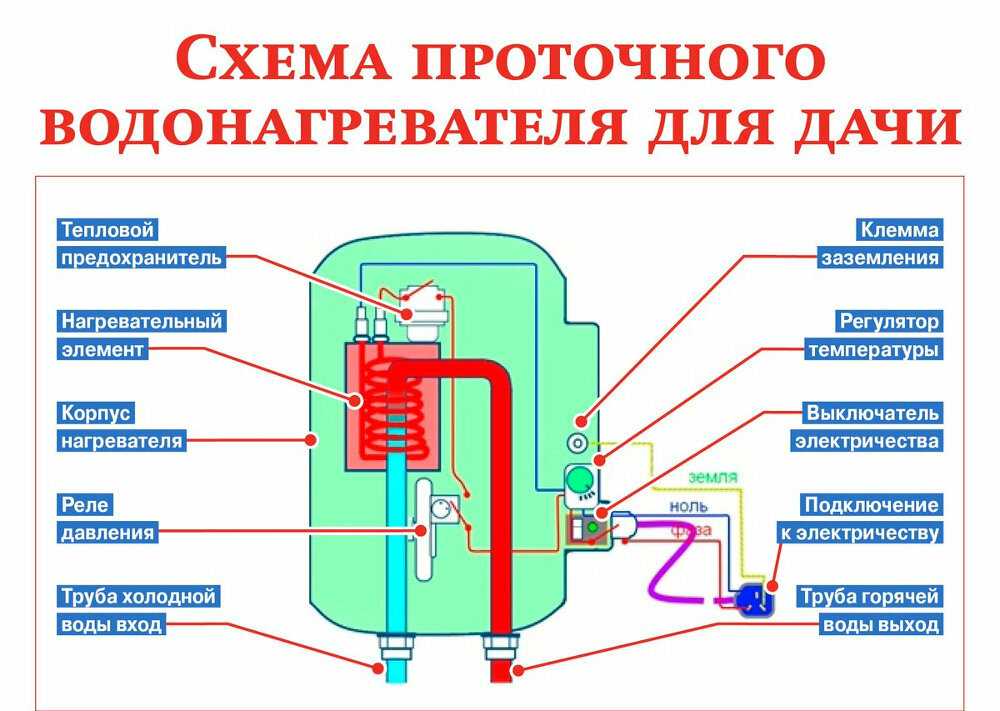

Водонагреватель внутри

Проверка ТЭНа водонагревателя при помощи тестера

Существует большое количество способов проверки ТЭНа. Чаще всего используется метод, при котором проверка осуществляется при помощи специального тестера. Перед проверкой нужно рассчитать сопротивление для установленного бойлера.

Формула для расчета: R=U*U/P, где:

• U – Это постоянная величина, равна 220 вольтам.
• P – Это мощность устройства, узнать ее можно в руководстве по эксплуатации бойлера или же на заводской наклейке, которая расположена внизу бойлера либо на обратной стороне.

Использование мультиметра

На мультиметре есть флажок, который можно крутить на 360 градусов и выбирать проверку любой функции. Его нужно повернуть на измерение сопротивления в размере 200 Ом. Контакты мультиметра следует подсоединить к подключению ТЭНа. Если водонагреватель прозванивается, то есть, совершенно исправен, то на экране покажется то же значение, что и было рассчитано ранее по формуле.

Если же на дисплее отобразился ноль, единица или знак бесконечности, то это говорит о какой-то поломке, например, о замыкании, разрыве. В данном случае придется сменить деталь, починка не подойдет.

Поломка ТЭНа

Далее нужно проверить сам бойлер на пробой корпуса, сделать это еще легче. Флажок нужно повернуть на прозвон зуммера. Первый контакт мультиметра нужно подсоединить к трубчатому электронагревателю, а второй – к оболочке водонагревателя или клемме заземления.

Если мультиметр начал пищать, то это говорит о пробое корпуса, поэтому в данном случае совершенно нельзя прикасаться к самому бойлеру, так как может произойти удар током, не смертельный, но довольно сильный.

Применение мегаомметра

Его флажок нужно повернуть в сторону 50 вольт, один контакт подсоединить к контакту ТЭНа, а второй к корпусу. Если на дисплее мегаомметра появилось значение более 0,5 Мом, то водонагреватель полностью исправен.

УЗО для водонагревателя

УЗО – это специальное устройство, которое помогает защищать водонагреватель от утечек тока. УЗО выглядит, как небольшая коробочка, на которой есть две лампочки и одна кнопка.

Принцип работы заключается в следующем:

• УЗО устанавливают прямо перед самим водонагревателем, через УЗО проходит весь электрический ток, который и питает механизм бойлера.
• Как только внутри бойлера произойдет утечка тока, которая может стать опасна для жизни, УЗО уловит утечку и выключит всю систему. Работа УЗО происходит за счет специальный датчиков и переключателей.

Как выглядит УЗО

Причины отключения УЗО:

• Неправильное расположение УЗО. Если УЗО подключить не в том месте, то система будет проводить сквозь себя не тот электрический ток, который нужно, поэтому в случае поломки система не сможет защитить человека от утечки тока.
• Повреждена изоляция ТЭНа. Данная функция защищает всю систему от прохождения тока сквозь воду. В старых или неизвестных дешевых моделях данный элемент может повреждаться, поэтому даже при обычном мытье рук человека может ударить током.
• Утечка тока. Частой причиной отключения УЗО является перебитый кабель или любой другой провод внутри бойлера. В частых случаях кабель повреждается изнутри, поэтому ток передается на корпус бойлера, а так как он металлический, то при прикосновении удар может быть очень сильным. В данном случае придется разобрать водонагреватель и проверить его изнутри.

Важно установить УЗО правильно, ведь именно оно и спасает от пожаров, взрывов и других различных ситуаций, которые могут нанести вред окружающим.

Проверка терморегулятора водонагревателя

Проверить терморегулятор можно, используя мультиметр.

Проверка осуществляется следующим образом:

• Флажок мультиметра нужно повернуть на режим измерения сопротивления.
• Далее следует соединить контакты мультиметра с контактами терморегулятора.

Правильное подключение мультиметра

• Если на дисплее мультиметра появилось бесконечное значение, то терморегулятор придется полностью заменить, ремонту он не подлежит.
• Если же на дисплее появилось сопротивление, то следует поставить флажок на более меньшее значение, а затем прогреть трубу терморегулятора зажигалкой, если он работает исправно, то сопротивление резко увеличится и сработает защитная реакция.

Проверка предохранительного клапана водонагревателя

Предохранительный клапан – важная деталь в работе водонагревателя.

Предохранительный клапан

Проверить работоспособность предохранительного клапана можно следующим образом:

1. Сперва нужно включить водонагреватель и сделать так, чтобы кран подачи горячей воды не был открыт до того момента, пока вода не нагреется максимально. Если клапан работает исправно, то через него должна начать капать лишняя вода.
2. Если же вода не капает из клапана, то, скорее всего, он неисправен и его придется заменить.

Не стоит приступать к замене, не проверив кран горячей воды. Он не должен подтекать, так как лишняя вода может подтекать именно через него, поэтому и клапан не будет работать.

Клапан может не сработать в том случае, если термостат установлен неправильно, а именно на неполный нагрев воды, а также в том случае, если из водонагревателя производится забор воды, что снижает в нем давление.

Проверка ТЭНа водонагревателя без тестера

Для проверки ТЭНа без тестера потребуется другое приспособление, а именно – контрольная лампа электрика, которую можно сделать самостоятельно, найдя инструкцию или видеоуроки в интернете.

Контрольная лампа, сделанная своими руками

На один из контактов ТЭНа нужно подать ноль от сети, а на второй контакт фазу через эту же лампу. Если лампочка загорелась, значит тэн исправен и волноваться не о чем.

Проверка термореле (термостата) водонагревателя

Термостат водонагревателя – это приспособление, которое регулирует нагрев бойлера и контролирует температуру воды. Если сказать более простым языком, то термостат нужен для того, чтобы нагревать проточную воду до определенной температуры, а затем автоматически отключается и также автоматически включается, когда вода остудилась до определенной температуры и ее снова нужно нагревать.

Проверить терморегулятор можно следующим образом:

• Сначала нужно снять термостат и узнать, исправен ли он. Его нужно перевести в режим измерения сопротивления.

Термостат водонагревателя

• Затем нужно задать максимальную температуру и измерить сопротивление на контактах вывода и ввода термостата. Термостат сломан и неисправен, если система никак не откликается.
• Если термостат рабочий и система откликнулась, то флажок регулятора нужно перевести на самый малый показатель и подсоединить контакты тестера к контактам бойлера.
• В конце нужно нагреть трубчатый элемент терморегулятора при помощи зажигалки. Если система окажется рабочей, то показатель сопротивления очень повысится.

Для проверки терморегулятора потребуется мультиметр, который был использован в первом случае, он является очень функциональным.

Мультиметр

Заключение

Плановые проверки водонагревателя просто необходимы, чтобы избежать плачевных результатов, например, удара током, прорыва водонагревателя, затопления соседей и многого другого. В быту каждому человеку нужно иметь мультиметр, так как все проверки проходят с его помощью. Если же при проверке были замечены какие-либо неисправности, то ремонт не стоит делать самим, следует вызвать мастера, который поможет решить проблему.

Как проверить нагревательный элемент

Краткий обзор проверки нагревательного элемента

• Инструменты: Отвертка, цифровой мультиметр, бесконтактный тестер напряжения (дополнительно)
• Шаг 1: Отключите питание
• Шаг 2: Снимите металлические крышки
• Этап 3: Удаление изоляции
• Шаг 4: Найдите нагревательный элемент
• Шаг 5: Убедитесь, что электричество отключено
• Шаг 6: Проверить элемент мультиметром
• Шаг 7: Сборка водонагревателя

Среди нескольких возможных причин, по которым ваш водонагреватель не производит горячую воду, неисправный нагревательный элемент является одной из наиболее распространенных. К счастью, проверка нагревательного элемента — один из самых простых диагностических тестов, которые вы можете провести самостоятельно. Вам не нужно сливать воду из бака или возиться с газовыми, водопроводными или электрическими линиями.

Это также может вас заинтересовать: Как включить водонагреватель

Прежде чем выложить большие деньги за профессиональный ремонт или полную замену водонагревателя, выполните следующие действия, чтобы выяснить, не виноват ли нагревательный элемент.

Признаки неисправного элемента водонагревателя

Несмотря на простоту проверки элемента, полезно знать наиболее распространенные признаки неисправности нагревательного элемента, чтобы определить, является ли его проверка оправданной. Симптомы неисправного нагревательного элемента включают:

• Теплая вода
• Небольшое количество горячей воды
• Нет горячей воды
• Горячая вода заканчивается быстрее, чем обычно
• Автоматический выключатель водонагревателя постоянно срабатывает

Большинство полноразмерных бытовых водонагревателей имеют два нагревательных элемента (верхний и нижний), но водонагреватели меньшего размера могут иметь только один. В водонагревателях с двумя элементами каждый служит несколько разной цели. Следовательно, вы обычно можете определить, какой элемент вышел из строя, основываясь на конкретных симптомах, которые вы испытываете.

Признаки неисправности верхнего нагревательного элемента:

• Нет горячей воды
• Горячая вода не достигает температуры, установленной на термостате

Признаки неисправности нижнего нагревательного элемента:

• Небольшое количество горячей воды
• Горячая вода заканчивается быстрее, чем обычно

Если вы испытываете какие-либо из этих симптомов, вы можете быть уверены, что тестирование элементов не будет пустой тратой времени.

Необходимые инструменты

• Отвертка
• Цифровой мультиметр
• Бесконтактный тестер напряжения (дополнительно)

Как проверить нагревательный элемент

Шаг 1. Отключите питание

Поскольку проверка нагревательного элемента связана с работой с электричеством, важно отключить питание вашего водонагревателя, чтобы обеспечить безопасные условия работы. Для этого вам нужно отключить автоматический выключатель, который питает водонагреватель. Этот автоматический выключатель будет расположен в центральной коробке выключателя вашего дома, металлической коробке размером 1 на 2 фута, обычно расположенной в гараже, подвале или под лестницей.

Электрик, проводивший проводку в вашем доме, должен был пометить, какой выключатель подключается к водонагревателю, внутри коробки выключателя. Выключите выключатель, соответствующий вашему водонагревателю, перевернув его в сторону с пометкой «Выкл.». Если выключатель не помечен, либо отключите питание всего дома с помощью главного выключателя (обычно расположенного в верхней части коробки), либо отключите все двойные выключатели — те, в которых два выключателя соединены вместе.

Шаг 2. Снимите металлические крышки

Сбоку водонагревателя должны быть одна или две крышки из металлических пластин. Эти крышки содержат термостат и нагревательный элемент и удерживаются на месте двумя или более винтами, которые обычно имеют крестообразную головку. Удалите эти винты с помощью отвертки или электродрели с соответствующей насадкой.

Шаг 3. Снимите изоляцию и пластиковые крышки

Большинство водонагревателей имеют слой изоляции и тонкий пластиковый экран между металлической крышкой и нагревательным элементом. Изоляция может быть жесткой пеной или гибкой изоляцией из стекловолокна. Вы должны быть в состоянии снять изоляцию из пенопласта вручную целиком, но в некоторых случаях ее, возможно, придется поддеть или вырезать. Изоляцию из стекловолокна, возможно, придется аккуратно срезать канцелярским ножом.

Пластиковый экран обычно крепится к металлическим выступам на водонагревателе. Он должен выскочить после легкого или умеренного нажатия. Следует соблюдать осторожность, чтобы не повредить ни один из этих компонентов, поскольку они будут повторно вставлены после завершения теста.

Шаг 4. Найдите нагревательный элемент

Теперь должны быть видны термостат и нагревательный элемент. Термостат часто имеет прямоугольную форму с несколькими электрическими проводами, соединенными с винтами по обе стороны от него. Он расположен над нагревательным элементом.

Фактический нагревательный элемент находится внутри бака. Видимая часть представляет собой квадратное основание со стороной примерно 1 дюйм (или «конечную точку») с двумя винтами, к которым подведены электрические провода. Эти два винта — это то место, где вы будете проводить тест.

Другие статьи по теме:

• Как повторно зажечь контрольную лампочку водонагревателя
• Не забудьте смыть! Руководство из 6 шагов по промывке газового или электрического водонагревателя
• Безтанковая работа? Решите, подходит ли безбаковый водонагреватель для вашего дома
• Что такое умный водонагреватель?
• 7 контрольных признаков того, что водонагреватель не работает

Шаг 5. Убедитесь, что питание отключено

Убедитесь, что питание отключено с помощью бесконтактного тестера напряжения или мультиметра. Бесконтактный тестер напряжения представляет собой устройство в форме ручки, которое загорается или издает звуковой сигнал при нахождении в непосредственной близости от электрически заряженного («под напряжением») провода. Его просто нужно разместить рядом с электрическими проводами, идущими к термостату и нагревательному элементу, чтобы определить, что электричество отключено. Если он загорается или издает звуковой сигнал, это означает, что провода все еще находятся под напряжением, и электричество не было отключено должным образом.

Для проверки с помощью мультиметра поверните циферблат в положение для переменного тока, которое обычно отображается как «V~». Прикоснитесь красным щупом к одному винту, а черным щупом к другому винту. Вы не должны регистрировать электричество. Если вы видите показания от 110 до 130, это означает, что электричество все еще идет на водонагреватель. Проведите повторный тест после переключения щупов. Поместите красный щуп на винт, где у вас был черный щуп, и черный щуп, где у вас был красный щуп. Это поможет убедиться, что вы получаете надежное чтение.

Шаг 6. Проверьте нагревательный элемент с помощью мультиметра

Функциональность нагревательного элемента определяется сопротивлением в цепи, которое измеряется в омах (Ом). Поверните шкалу мультиметра на минимальное значение сопротивления. Прикоснитесь красным щупом к центру одного из винтов нагревательного элемента, а черным щупом — к другому винту. При измерении сопротивления не имеет значения, какой щуп к какому винту прикасается.

Если нагревательный элемент работает правильно, ваш мультиметр должен показывать где-то между 10 и 30 Ом. Если показания ниже (т. е. 0 или 1), ваш нагревательный элемент неисправен и нуждается в замене. Повторите этот шаг на другом нагревательном элементе, если в вашем водонагревателе их два.

Шаг 7. Сборка водонагревателя

Как проверить элемент водонагревателя без мультиметра

Независимо от того, зима у нас или нет, водонагреватель является жизненно важным прибором в вашем доме, так как он по-прежнему помогает с горячим кофе утром или теплый душ поздно вечером.

Однако из-за скопления отложений, скачка напряжения, неисправности термостата или короткого замыкания в его проводке водонагреватель может выйти из строя.

Нагревательный элемент представляет собой стержень, который выполняет большую часть процесса нагрева и является еще одной причиной, по которой нагреватель может работать плохо.

Как диагностировать проблемы?

В нашем руководстве подробно объясняется, как проверить нагревательный элемент без мультиметра.

Итак, приступим.

Как определить, что элемент водонагревателя неисправен

Симптомы, указывающие на неисправный нагревательный элемент, такие же, как и те, которые указывают на неисправный водонагреватель.

К ним относятся тепловатая вода вместо горячей из-за плохого отопления, срабатывание выключателя водонагревателя в распределительной коробке или горячая вода в вашем доме заканчивается быстрее, чем обычно.

Водонагреватель обычно состоит из двух элементов; один расположен высоко в верхней части нагревателя, а другой — в нижней части нагревателя.

Третий симптом, упомянутый выше, является признаком того, что верхний ТЭН работает, а нижний неисправен.

Необходимые инструменты

Для проверки нагревательного элемента без мультиметра вам потребуется

• Крестообразная отвертка
• Бесконтактный тестер напряжения
• Омметр
• Ключ для замены

Как проверить нагревательный элемент без мультиметра

Отключите питание водонагревателя, снимите металлическую крышку с нагревательных элементов, а также снимите пластиковую или стекловолоконную изоляцию. Используйте тестер непрерывности, чтобы проверить непрерывность между двумя элементами. Если непрерывности нет, то нагревательный элемент неисправен и требует замены .

Существует еще один тест на непрерывность, а также тест на сопротивление, и мы объясним их далее.

Для элементов водонагревателя можно выполнить две проверки непрерывности; испытание на непрерывность между двумя элементами и испытание на непрерывность между одним элементом и металлической частью водонагревателя.

Имеют две отдельные индикации неисправности нагревательного элемента.

1. Отключите питание водонагревателя

Первое, что вам нужно сделать, это отключить электрический водонагреватель от любого источника питания.

Вам не нужно напряжение, проходящее через нагреватель, чтобы измерить непрерывность внутри него. Более того, отключение источника питания спасает вас от смертельного удара током.

Вы можете сделать это либо с помощью выключателя на стене, либо с помощью выключателя на блоке электрического выключателя.

2. Снятие металлической крышки

Чтобы попасть в водонагреватель, необходимо снять пластину, закрывающую внутренние электрические компоненты.

Эти электрические компоненты включают термостат и все важные нагревательные элементы.

С помощью отвертки выкрутите винт и сохраните его где-нибудь поблизости. Убедитесь, что вы не перепутали их.

3. Снимите изоляцию

За металлической пластиной обычно находится изоляция из пластика или стекловолокна, которая дополнительно защищает внутренние электрические компоненты водонагревателя.

Это может удерживаться на месте язычком, так что вы просто потяните этот язычок и снимите изоляцию.

Некоторые водонагреватели не имеют этой защитной изоляции, поэтому вы можете не увидеть ее в своем. Просто перейдите к следующему шагу.

4. Подтверждение отсутствия источника питания

Проверка нагревательных элементов требует тщательного изучения металлических компонентов нагревателя.

Чтобы убедиться, что вас не ударит током, дважды проверьте, что через них не проходит ток.

Используйте для этого ваш бесконтактный детектор напряжения. Поместите наконечник бесконтактного детектора напряжения на один из проводов, идущих от электрического термостата, и посмотрите, издает ли детектор звуковой сигнал или светится.

Если он горит или издает звуковой сигнал, значит питание водонагревателя по-прежнему подается, и тогда вы найдете способ отключить его.

Если он не подает звуковой сигнал и не светится, значит питание отсутствует и вы переходите к другим шагам.

Если вы все еще не уверены в отсутствии напряжения, ознакомьтесь с нашим руководством о том, как без мультиметра определить, какой провод горячий.

5. Снятие провода с нагревательного элемента

Большая часть корпуса нагревательного элемента находится внутри нагревательного барабана. Однако он выходит на металлический элемент шестиугольной формы, на котором может быть пластиковое удлинение.

Обычно к ним подходят два провода, которые крепятся винтами.

Обратите внимание, куда идут эти провода, ослабьте винты и выньте два провода из нагревательного элемента.

6. Проверка целостности между винтами элемента водонагревателя

Теперь, для первой проверки, поместите зажим-крокодил тестера непрерывности на один из винтов элемента и поместите наконечник тестера на другой винт элемента.

Если элемент водонагревателя находится в хорошем состоянии, тестер должен загореться или издать звук.

Если вы не слышите ни света, ни звука, значит нагревательный элемент неисправен и его необходимо заменить.

В случае, если вы получили звуковой или световой сигнал, вы также можете проверить короткое замыкание между винтами элемента и другими металлическими частями водонагревателя.
Это второй тест целостности цепи.

7. Проверка непрерывности между нагревательными элементами и металлической частью водонагревателя

Для этого второго теста подсоедините зажим-крокодил тестера непрерывности к одному из винтов элемента и поместите наконечник тестера на дно шестиугольная деталь. Вы делаете это для двух элементов винтов.

На этот раз, если тестер загорается или издает звуковой сигнал, в элементе водонагревателя произошло короткое замыкание, и его необходимо заменить.

Использование омметра для проверки сопротивления внутри нагревательного элемента

Перед базовой проверкой целостности цепи проверка сопротивления поможет вам провести более точную диагностику вашего водонагревателя.

Предоставляет значения, которые можно сравнить с техническими характеристиками нагревательного элемента.

Каковы эти характеристики?

Для электрического водонагревателя на 3 500 Ватт сопротивление должно составлять 16 Ом, на 4 500 Ватт — от 12 до 13 Ом, а на 5 500 Ватт — от 10 до 11 Ом. Обратитесь к руководству по водонагревателю, чтобы узнать, к какой категории относится ваш прибор.

Теперь установите омметр на диапазон 1 кОм, поместите один из его щупов на один винт нагревательного элемента, а другой щуп — на второй винт нагревательного элемента. Проверьте показания омметра.

Если сопротивление не соответствует техническим характеристикам водонагревателя, значит нагревательный элемент неисправен и его необходимо заменить. Это более точный тест, чем тест непрерывности.

Как заменить элемент водонагревателя

Замена элемента водонагревателя на хороший — довольно простая задача. Помните, что нагревательный элемент проходит через шестигранную деталь.

Этот металлический элемент служит большим винтом, который можно повернуть, чтобы снять и заменить весь элемент.

Когда провода отсоединены и водонагреватель слит, вы используете гаечный ключ, чтобы отвинтить деталь и снять элемент с водонагревателя. Ударьте вокруг детали, если она не поворачивается легко.

Теперь вы просто ввинчиваете новый нагревательный элемент, подсоединяете провода к винтам элемента и заменяете пластиковую или стекловолоконную изоляцию, если она у вас есть. Завинтите металлическую крышку, и теперь вы можете получить горячую воду в любое время.

Заключение

Проверка элемента водонагревателя на наличие неисправностей является простым процессом, если у вас есть нужный инструмент под рукой.

Тем не менее, еще лучше, если вы используете мультиметр, так как он сочетает в себе все функции тестера напряжения, омметра и тестера непрерывности для диагностики нескольких электрических компонентов в вашем доме.

Часто задаваемые вопросы

Сколько Ом должен иметь элемент водонагревателя?

Ожидается, что водонагреватель будет иметь сопротивление 10 Ом, 16 Ом или даже до 55 Ом, в зависимости от количества ватт, с которым он работает.
