Как измерить силу тока мультиметром: инструкция, схема подключения

В домашних условиях, кто хоть немного знаком с электротехникой, можно произвести измерение тока мультиметром.

Это может потребоваться, например, для определения мощности электроприбора, включенного в цепь с постоянным током, так как прибор предназначен именно для этого рода тока. Как измерить силу тока мультиметром, об этом и поговорим.

Как собирается схема включения Амперметра

Прежде чем разбираться, как измерить ток мультиметром, необходимо узнать, что такое ток? В зависимости от среды, в которой протекает электрический ток, носителями заряда могут быть:

• электроны;
• дырки;
• ионы.

Понятно, чем больше таких носителей, тем больше можно энергии перенести за единицу времени. Такую особенность называют плотность тока. В некоторых материалах, например, полупроводниках эту плотность можно менять с помощью примесей.

Примесь, добавляемая в материал, увеличивать или уменьшать количество основных носителей. Если это приводит к увеличению электронов, говорят о донорстве, при акцепторных примесях происходит увеличение дырок.

Если плотность тока постоянная, то пропускную способность увеличивают за счет увеличения поперечного сечения проводящего материала.

Другое понятие, которое для этой статьи важно – сила тока. Определяется такая величина количеством заряда, проходящего через сечение проводника за отрезок времени. Для наглядности можно взять водопроводный шланг.

Чем больше открывают кран, тем больше воды успевает проходить за один и тот же промежуток времени через этот шланг. Однако напор будет ограничен диаметром шланга, поэтому чем больше диаметр, тем быстрее можно будет наполнить какую-то емкость.

В электричестве происходит что-то подобное. Чем большее напряжение прикладывается к проводнику, тем больше сила тока, однако увеличивать силу тока бесконечно нельзя, ибо проводник перегреется и расплавится.

Чтобы увеличить пропускную способность, а, следовательно, и силу тока, необходимо увеличить диаметр проводника.

Чтобы измерить скорость воды, проходящей через шланг, в него нужно вставить водяной счетчик. Тогда вся вода, проходящая через него, будет регистрироваться. А как замерить силу тока мультиметром?

Его тоже нужно «поставить» в измеряемую цепь последовательно с нагрузкой, тогда весь ток, проходящий через цепь, будет учитываться прибором.

Измерение переменного и постоянного тока мультиметром

Однако, как измерить силу тока мультиметром, ведь электричество нематериальная величина? Для этого используют косвенный метод. Чтобы лучше понять этот принцип, снова нужно углубиться в истоки электричества.

Если взять катушку с намотанным на нее проводом и внутри ее перемещать магнит, вдвигая и выдвигая его, то в катушке появится электрический ток. Магнитное поле, воздействуя на электроны, заставляет их двигаться.

Также происходит и обратный процесс. Если по проводнику проходит электричество, то вокруг него образуется электромагнитное поле. Зная такие процессы, и были созданы амперметры, измеряющие силу тока.

Для измерения используют один из способов:

• электромагнитный;
• магнитоэлектрический.

В чем суть этих способов? В отличие от водяных счетчиков, которые влияют на напор воды, так как оказывают сопротивление воде, приборы должны оказывать минимальное влияние на ток, чтобы показания были правильными.

Поэтому их входное сопротивление должно быть минимальным. То есть электричество не должно «замечать» присутствие прибора. Другая трудность заключается в использовании разных родов тока:

• постоянный;
• переменный;
• периодический;
• синусоидальный;
• квазистационарный;
• высокой частоты;
• пульсирующий;
• однонаправленный.

К счастью, обычному обывателю приходится сталкиваться с двумя – тремя родами. Продаваемыми мультиметрами можно измерять постоянный, периодический, пульсирующий и однонаправленный токи.

В отличие от других родов (не включая высокочастотный, здесь другая проблема), эти токи всегда положительные, то есть полярность у них не меняется. Для их измерения используют магнитоэлектрический способ. Внутри прибора ток проходит по проводнику, вокруг него образуется электромагнитное поле, которое считывается датчиком.

Для замера синусоидального тока применяют трансформаторы тока. Он представляет собой сердечник из проводника, по которому проходит ток цепи и вокруг него намотано несколько витков другого провода.

Снимаемое напряжение с этих витков подается на измеряемый прибор. Есть еще датчик холла, он реагирует на постоянный и переменный ток, но об этом позже.

Настройка прибора и подключение щупов

Посмотрим, как измерить силу тока мультиметром на практике. На панели прибора находится круговой переключатель, который необходимо перевести на сектор измерения тока. Этот сектор отмечен большой буквой «A».

Подключаем щупы, хотя обычно делают это в первую очередь. Черный провод щупа подключают к земле, это гнездо отмечено знаком «земля» и могут стоять буквы «СОМ».

Второй провод подключают к среднему контакту, если измеряемая величина не превышает «200 мА» или к верхнему, он отмечен знаком «10А» (или «20А» в зависимости от модели прибора). В этом случае измеряемый ток не должен превышать 10 ампер. Включают прибор, и подают напряжение в цепь.

Последовательность измерений тока

Для примера, как проверить ток мультиметром, возьмем батарейку и лампочку. Чтобы измерить силу тока протекающего через лампочку фонарика, необходимо проделать следующие операции.

Один контакт лампочки подключают к «+» батарейки. Черный щуп прибора подключают к «—» батарейки, а другим щупом касаются свободного контакта лампочки и производят измерение.

Как было сказано выше схема подключения мультиметра для измерения тока собирается последовательно, то есть в разрыв электрической цепи: источник питания – нагрузка (лампочка) – мультиметр. Давайте рассмотри порядок действий, как измерить силу тока мультиметром на примере обычной лампочки:

1. 1. Подключаем щупы. Черный щуп подключаем в гнездо «СОМ», красный щуп устанавливаем в гнездо «20 A max».
2. 2. Выставляем переключатель режимов в сектор «A —», это сектор измерения постоянного тока.
3. 3. Фиксируем переключатель на нужно пределе измерений. Если вы не знаете, какой ток будет протекать в цепи, устанавливаем переключатель на максимальном значении. Для нашего примера это – 20 А.
4. 4. Подключаем мультиметр в измеряемую цепь. Для этого подойдут две любые точки, между которыми можно последовательно подключить прибор. При подключении нужно соблюдать полярность. Если этого не сделать показания на дисплее будут со знаком минус.
5. 5. Включить прибор и подать питание.

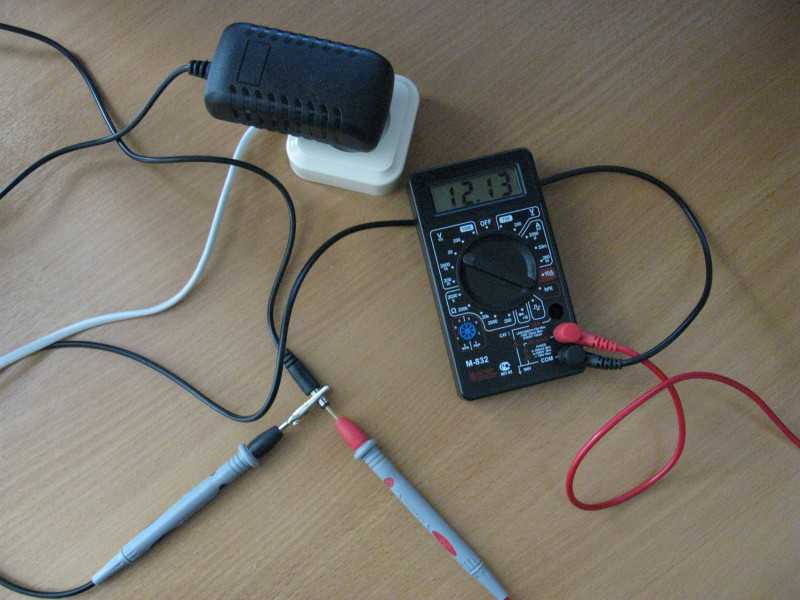

Как измерить постоянный ток мультиметром

При измерении постоянного тока важно соблюдать полярность. Необходимо не только правильно установить щупы, но и следить за тем, чтобы на черный провод щупа всегда приходил отрицательный потенциал, а на красный положительный.

Если это требование не будет соблюдено, прибор не сможет дать правильный результат.

Измерение тока зарядки аккумулятора

При измерении зарядного тока аккумулятора нужно быть предельно осторожным, чтобы не вывести прибор из строя. На силу зарядного тока влияют следующие особенности:

• емкость аккумулятора;
• мощность зарядного устройства;
• наличие ограничивающих ток элементов, они должны входить в схему зарядного устройства;
• количество и способ подключения аккумуляторов.

Рассмотрим каждую особенность по отдельности. Обычно, чем больше емкость, тем больший ток заряда используется. О номинальном токе можно узнать из инструкции к аккумулятору, или это может быть указано на самом аккумуляторе.

Мощность зарядного устройства напрямую связано с зарядным током. Маломощные устройства вряд ли смогут зарядить аккумулятор с большой емкостью или будут делать это очень долго.

Самодельные устройства, сделанные непрофессионалами, могут не иметь ограничивающего ток устройства. В этом случае начальный ток заряда может значительно превышать допустимые нормы аккумулятора и прибора.

Иногда к одному зарядному устройству подключают несколько аккумуляторов. Если они подключены последовательно, то увеличивают напряжение до общего напряжения всех аккумуляторов.

При параллельном подключении увеличивают зарядный ток во столько раз, сколько подключено к устройству аккумуляторов. При этом по общей шине будет протекать общий ток, а к каждому аккумулятору – номинальное значение. Все это необходимо учитывать при подключении прибора.

Еще следует помнить об одной особенности. Пульсирующим называется ток, величина которого меняется во времени.

Например, на выходе генератора действует положительный заряд, но напряжение на нем постоянно меняется несмотря на то, что стоят сглаживающие фильтры (а могут и не стоять). В этом случае прибор будет показывать усредненное значение.

Чем лучше измерять ток токовыми клещами или мультиметром?

Прежде чем ответить на вопрос, необходимо познакомиться с устройством клещей. Это прибор, имеющий раздвижные клещи. Такая конструкция позволяет, не разъединяя цепи, производить измерение.

Прибор может быть снабжен трансформатором тока, тогда ими можно мерить переменный ток синусоидальной формы. Также может применяться датчик Холла, в этом случае возможности прибора резко возрастают. Им можно измерять ток любого рода и формы.

Клещи предназначены для измерения токов большой величины, при токе менее 1 А у них наблюдается большая погрешность.

Учитывая и сравнивая особенности мультиметра и клещей, можно самому прийти к выводу, каким прибором лучше воспользоваться в той или иной ситуации. Бывают случаи, когда можно воспользоваться только одним определенным прибором.

Например, на печатных платах воспользоваться клещами не получится, также не получится измерить переменный ток мультиметром в домашней сети. Каждый прибор хорош для своих целей.

Большая точность измерения небольшой силы тока мультиметром, другие его функции делают его универсальным прибором, способным решать многие задачи.

В последние годы стали продаваться токовые клещи с мультиметром. Такие приборы малогабаритные, включают в себя преимущества клещей и мультиметра. Кроме того, они обладают еще рядом функций, которых нет ни у одного отдельного прибора.

Только получив сведения обо всех возможных вариантах, можно принять решение, о котором впоследствии не придется жалеть.

Похожие материалы на сайте:

• Прозвонка проводов мультиметром
• Как правильно работать токовыми клещами
• Измерение напряжения в розетке

Измерение мультиметром — 10 глупых ошибок при замерах напряжения, тока, сопротивления.

Портативный цифровой комбинированный измерительный прибор или коротко – мультиметр, на сегодняшний день имеется практически в каждом доме.

Благо цена на простейшие модели (350р-1000р), которых за глаза хватает для бытового использования, позволяет приобрести его без серьезного урезания семейного бюджета.

Порой фантазии людей по использованию мультиметра выходят далеко за рамки простого измерения тока или напряжения 😊

При этом вовсе не обязательно быть радиолюбителем, чтобы научиться пользоваться данной коробочкой.

Однако любители в отличие от радиомастеров зачастую совершают такие глупые ошибки, которые могут привести не только к выходу из строя девайса, но и закончиться возгоранием этой маленькой штучки.

Как избежать этого, давайте разбираться в данной статье.

Ошибка №1 – Измерение тока в розетке

Как измерить силу тока в розетке и узнать, действительно ли она соответствует своим заявленным характеристикам (6А или 16А)? Типа воткнул щупы, а прибор тебе Амперы показывает.

Ответ – никак. Единственное, что можно измерить в розетке мультиметром – это переменное напряжение.

Никогда не вставляйте щупы в гнезда розетки, установив переключатель режимов в положение “замер тока”!

Да, иногда мультиметром проверяют в розетке целостность цепи или наличие КЗ в эл.проводке, путем прозвонки и проверки сопротивления приходящего кабеля.

Но для этого в эл.щитке должен быть отключен не только автомат розеток, но и вводной выключатель.

Во всех остальных случаях “сколько тока в розетке” вы не узнаете. Разве что проверите насколько хорошо работает защита в вашей эл.щитовой.

Вот наглядные последствия таких измерений на кончиках щупов, которые были вставлены в розетку для проверки силы тока. Ток оказался сильнее 😊

А это последствия внутри самого мультиметра.

Обратите особое внимание — большинство дешевых китайских мультиметров вообще не измеряют переменный ток! Об этом говорят надписи на корпусе.

Возле разъемов для щупов, где написано 200мА и 10А нарисован значок прямой (-) или прерывистой пунктирной (. . .) линии. Он обозначает, что данный мультиметр может измерять только ПОСТОЯННЫЙ ИЛИ ПУЛЬСИРУЮЩИЙ ТОК (от батарейки, аккумулятора, блока питания и т.п.)

О розетках и бытовых приборах здесь и речи быть не может! «Переменка» обозначается волнистой линией ( ~ ).

Ошибка №2 – Заряд батарейки

Все современные мультиметры имеют внутри корпуса элемент питания, не важно какой именно – крону на 9V, пальчиковые батарейки или круглые “таблетки”.

Важно, чтобы вы знали, что если эта самая батарейка будет сильно разряжена, то прибор начнет безбожно врать и его погрешность составит десятки процентов в меньшую или большую сторону.

Поэтому, если показания на табло у вас вызывают сомнения, не нужно грешить на тестер и ругать дешевую китайскую продукцию, попробуйте просто заменить батарейку.

Есть приборы, которые прямо на табло показывают уровень заряда встроенного элемента питания.

Емкость пальчиковых или мизинчиковых батареек без мультиметра можно проверить тестом на прыгучесть.

Круглые таблетки проверяются светодиодами.

А вот для кроны понадобится уже другой мультиметр.

Ошибка №3 – Измерение без отключения из розетки

Прежде чем проводить какие-либо замеры мультиметром проверьте, отключили ли вы измеряемое оборудование от сети 220В (за исключением проверки схем в режиме вольтметра).

То же самое относится и к девайсам, питаемым от источника постоянного напряжения 12/24V. Казалось бы, вполне логичное правило и все его исполняют 😎

Однако здесь есть один подвох. Обратите внимание, что в этом случае всегда нужно именно вытаскивать вилку из розетки, а не просто щелкать встроенным переключателем на переноске или самом приборе.

Дело в том, что такой выключатель зачастую разрывает не два провода (фаза и ноль), а всего один. Это касается удлинителей с двухполюсными (они более узкие), а не четырехполюсными выключателями.

И тут все будет зависеть, каким образом вы вставили вилку от переноски или сетевого фильтра в розетку. При одном положении будет разрываться фаза, а при другом – ноль!

Как вы понимаете, во втором случае фаза по-прежнему будет присутствовать на приборе, не зависимо от того, щелкнули вы выключателем на удлинителе или нет.

Ошибка №4 – Выбор неправильного диапазона

Что будет, если перепутать и замерить мультиметром напряжение в режиме силы тока? Как уже говорилось выше — ничего хорошего.

Объясняем физику процесса. Дело в том, что когда вы вставляете щупы в розетку, вы фактически через мультиметр соединяете фазу с нолем.

Чтобы не спровоцировать при этом КЗ, тестер должен иметь большое внутреннее сопротивление. Это как раз и достигается переключением прибора в положение “замер напряжения” и установкой щупов в правильные гнезда.

На практике R-мультиметра в этом положении может составить десятки мегаом. При замерах тока все совсем наоборот. Мультиметр в этом случае подключается последовательно нагрузке.

Ток, который начинает течь через тестер не должен искажаться и остаться таким же, каким он был бы и без мультиметра. Поэтому в режиме замера силы тока внутреннее сопротивление мультиметра очень мало.

Если в таком положении попытаться измерить напряжение, то это все равно что закоротить между собой фазный провод с нулевым.

Когда щупы находятся в разъемах COM и mA, сработает встроенный предохранитель.

А вот при нахождении второго щупа в разъеме 10А, все закончится гораздо печальнее. В самых дешевых китайских моделях, типа DT830B в этом положении у мультиметра вообще нет никакой защиты. Между гнездами COM и 10А стоит шунт!

Также будьте внимательны при измерениях переменного (АСV) и постоянного напряжения (DCV). Очень многие ставят переключатель вроде бы на вольты, но не замечают, что это постоянка (DCV).

После чего суют щупы в розетку.

Поэтому перед любыми измерениями десять раз перепроверяйте положение колесика режимов и куда вставлены сами щупы.

А еще распространенная ошибка новичков — колесико ставится вроде бы правильно, но в итоге, из-за плохо различимой риски на переключателе, оказывается развернутым на 180 градусов.

Даже опытные мастера советуют дополнительно маркировать эту риску сразу после покупки прибора.

Именно из-за этого некоторые производители начали делать переключатели с зеркальной шкалой, дабы 100% исключить эту ошибку.

Приборы с автовыбором и минимальным набором кнопок тоже не всегда спасают.

В более дорогих моделях мультиметров гнезда под щупы при неправильном выборе переключателя автоматически закрываются защитными шторками. Например, у HoldPeak HP890CN.

Если щупы уже стоят там, где не нужно, то вы просто не сможете провернуть колесико в неправильные режимы (защита от дурака). Подробнее

Ошибка №5 – Замер силы тока двигателя

Можно ли измерить ток двигателя мультиметром? Можно, но при этом надо знать определенные нюансы.

Во-первых, мультиметр должен поддерживать режим замера переменного тока. Проверяйте это по надписям на корпусе девайса.

Возле значка в Амперах должна быть волнистая линия, а на табло высвечиваться надпись АС.

Во-вторых, любой асинхронный двигатель в момент пуска потребляет ток в 5-7 раз больше своих номинальных значений. Поэтому ориентироваться только по данным бирки двигателя никогда нельзя.

Замеряемый ток в момент пуска окажется гораздо больше, чем максимальный предел мультиметра (обычно max 10А). Хорошо, если прибор покажет значение OL (Over Limit) или 1. (единицу с точкой).

Это означает превышение предела. В худших ситуациях прибор может выйти из строя.

Что же делать?

Можете воспользоваться однополюсным автоматическим выключателем, встроенным последовательно в цепь питания по одной из фаз. Мультиметр подключается параллельно ему.

В момент пуска весь ток первоначально пойдет через автомат. Когда двигатель разгонится и выйдет на заданный режим, автомат отключается (производится дешунтирование).

Номинальный ток меняет свой путь и начинает уже течь через мультиметр, на котором и фиксируются истинные показания.

Также можно воспользоваться дополнительными девайсами. Называются они clamp adaptor.

Подключаете через щупы такой внешний разъемчик и превращаете свой мультиметр в полноценные токоизмерительные клещи с возможностью измерения тока до 600А! Подробнее

Как переменного, так и постоянного.

Ошибка №6 – Измерение больших токов

На всех мультиметрах для измерения тока есть два положения щупов:

• замер до 200мА

• замер от 200мА до 10А

Так вот, нельзя измерять токи более 200мА в первом положении. В этом случае вы либо испортите прибор, либо у вас перегорит встроенный предохранитель.

Как узнать, защищен ваш прибор предохранителем или нет, не вскрывая его? Об этом говорит надпись “FUSED” на корпусе возле разъема.

Обратите внимание, замер тока от 0,2А до 10А на китайских мультиметрах, как правило ничем не защищается. О чем говорит уже другая надпись – UNFUSED.

Поэтому работать на этих величинах с мультиметром нужно с особой осторожностью. Как уже говорилось выше, 10-Амперная клемма подключена напрямую к токовому шунту (резистору низкого сопротивления).

Вы его увидите, если разберете мультиметр с обратной стороны.

Замер тока фактически и происходит путем измерения падения напряжения на этом шунтирующем резисторе. И в какое бы положение вы не ставили крутилку режимов, схема шунта от этого не меняется.

То есть, клемма 10А постоянно сидит на нем и цепь не разрывается. Именно поэтому после измерения тока всегда нужно вытаскивать щуп из этой клеммы и не оставлять его там во избежание ошибок.

В более дорогих мультиметрах (тот же UNIT) разъем 10А уже защищен отдельным предохранителем.

Все измерения тока всегда нужно начинать с “максимального положения щупов” (до 10А).

И только получив предварительный результат, и поняв, что ток меньше 200мА, можно со спокойной совестью переставлять щуп в другой разъем, а переключатель в другое положение.

Ошибка №7 – Продолжительность замеров

Ток в пределах до 10А нельзя измерять более 10 секунд. Даже китайцы делают об этом предупреждающую надпись на корпусе.

Очень часто такие токи появляются при проверке работоспособности батареек. Батарейка через мультиметр замыкается накоротко и контролируется ее ток.

Токоизмерительный шунт при измерениях больших величин сильно разогревается и может перегореть.

И вообще запомните — мультиметры не предназначены для длительного мониторинга измеряемых величин. Все замеры с их помощью делаются кратковременно.

Приложил щупы, увидел показания, убрал. Нельзя мультиметром непрерывно контролировать ток или напряжение наподобие стационарных приборов.

В сети при отключении-включении оборудования зачастую происходят коммутационные перенапряжения. Кратковременный импульс от них иногда может достигать нескольких киловольт.

Мультиметры, не имеющие никакой защиты от таких импульсов, просто выйдут из строя при первой же серьезной коммутации.

Ошибка №8 – Переключения в момент замера

Переключать колесико пределов измерений прямо во время замеров категорически запрещено.

Именно из-за таких коммутаций чаще всего и горят дорожки в районе переключателя.

Чтобы прибор перевести в другое положение, щупы (или по крайней мере один щуп) нужно отсоединить от измеряемого объекта.

Чаще всего такая ошибка наблюдается, когда на щупах одеты “крокодильчики”.

Руки у вас при этом освобождаются и автоматически тянутся к переключалке.

Ошибка №9 – Замер сопротивления

Очень часто при помощи мультиметра нам нужно узнать какое сопротивление имеет тот или иной элемент схемы, участок цепи или какой-то прибор. Делается это в режиме замера сопротивления (Ом, милиОм, микроОм и т.д.).

При таком замере никогда не касайтесь кончиков щупов голыми руками!

Наше тело имеет собственное сопротивление (доходит до 10кОм), и оно в этом случае будет вносить погрешность в результаты замеров.

То же самое относится к замерам сопротивления внутри схем, без выпаивания элементов. Сопротивление соседних деталей может существенно исказить данные.

Также погрешность может давать сам дешевый прибор и его тонюсенькие провода с щупами. Это случается при замерах с маленькими сопротивлениями.

Вот например, результаты тестирования сопротивления малой величины (3 Ом) хорошим мультиметром.

А вот это результат того же сопротивления на дешевом DT830B.

Чтобы получить более точный результат на дешевых моделях, всегда перед замером соединяйте провода щупов между собой и смотрите показания на табло.

Именно эти цифры вам придется отнять при последующих измерениях с другими деталями и элементами цепи.

Ошибка №10 – Тестирование светодиодов

К сожалению, с помощью обычных китайских мультиметров (особенно с пальчиковыми батарейками) невозможно корректно проверить, так называемые белые светодиоды.

С красными, зелеными такой проблемы нет. Тестируют их обычно в режиме “проверка диодов”.

У светодиодов разного цвета прямое падение напряжения отличается. Самое большое значение имеют как раз белые светодиоды (3-3,5V), а мультиметр на щупах выдает порядка 2,8V.

Загорится светодиод или нет, дело случая и качества прибора.

Кроме того, подобные мультиметры просто не способны выдать токи более 10мА. А большинство белых светодиодов имеют токи в несколько раз больше.

Все это приводит к тому, что вы просто забракуете и выбросите вполне себе исправные светодиоды.

Инструкция по работе с мультиметрами

Так как же правильно измерять мультиметром спросите вы? А вот так.

Данный видеоролик с отличной подачей информацией и визуальным рядом, является одной из лучших инструкцией на ютубе по работе с этими маленькими умными коробочками.

Посмотрите, не пожалеете.

Как измерить ток мультиметром? Пошаговое руководство

☰ Содержание

Что актуально?

Как измерить ток мультиметром?

Шаг 1

Шаг 2

Шаг 3

Шаг 4

Шаг 5

Шаг 6

Шаг 7

Как узнать, какой диапазон тока выбрать?

Примечание об измерении больших токов

Заключение

Одним из наиболее распространенных применений мультиметра является измерение тока в электрической цепи. И каждый начинающий электрик должен знать, как это сделать.

Независимо от того, хотите ли вы измерить силу тока в токе переменного тока или проверить силу тока в системе, важно знать, как это сделать с помощью мультиметра.

Сегодня мы рассмотрим шаги по измерению тока с помощью мультиметра, и вы также узнаете несколько полезных советов по пути.

Что такое ток?

Ток — это направленный поток электроэнергии от источника питания к нагрузке. Измерение означает, что вы измеряете количество электроэнергии, подаваемой на нагрузку.

Существует два типа тока — постоянный ток (DC) и переменный ток (AC) — и главное различие между ними заключается в циклическом процессе.

Мультиметр измеряет ток с помощью АЦП и набора регистров, преобразующих аналоговый сигнал в цифровое значение.

При использовании аналогового тестера преобразование не происходит, и вы можете напрямую определять ток, а также наблюдать колебания на шкале измерителя. Однако, чтобы упростить процесс, мы будем использовать цифровой мультиметр.

В нашей повседневной жизни постоянный ток — это то, что вы найдете в батареях и используете для зарядки своего смартфона. С другой стороны, переменный ток — это то, что вы получаете от электросети вашего дома.

Электрик должен знать эти основы и разумно использовать эти знания при измерении силы тока.

См. также: Лучшие клещи для измерения тока

Как измерить ток с помощью мультиметра?

Для этого руководства вам потребуется цифровой мультиметр и образец схемы. Мы собрали простую схему из белого светодиода, резистора и 9-вольтовая батарея.

Вы можете наблюдать за макетной платой, чтобы воссоздать схему на своем конце. Мы будем измерять ток, который течет от батареи (источника питания) к нагрузке (светодиодной лампе).

Поскольку источником питания здесь является батарея, мы будем измерять ампер постоянного тока. Если бы мы тестировали электрическую цепь, в которой питание подается от настенной розетки, нам понадобился бы мультиметр, предназначенный для измерения переменного тока.

Ниже приведены этапы измерения тока с помощью цифрового мультиметра:

Шаг 1

Выньте цифровой мультиметр и макет и положите их на стол

Шаг 2

Включите мультиметр и выберите текущую функцию. В мультиметре на первом изображении выше функция постоянного тока находится с правой стороны циферблата. Выберите самый низкий диапазон (2000 мкА для этого мультиметра)

Шаг 3

Используйте измерительные щупы и осторожно подключите их следующим образом. Поскольку мы измеряем ток, важно учитывать полярность

1. Направьте красный щуп на анод светодиода. Вы можете определить анод светодиода, наблюдая за его выводами; более короткий — анод, а более длинный — катод
2. Направьте черный щуп на клемму резистора

Шаг 4

Мультиметр должен отображать соответствующий ток, протекающий через цепь.

Если это не так (а вместо этого показывает 100% сопротивление), то необходимо изменить текущий диапазон. Обратите внимание, что диапазон в настоящее время установлен на 2000 мкм

Шаг 5

Мы изменили диапазон силы тока на 20 м, а затем протестировали схему. В чтении изменений нет. Это также показывает, что значение тока выше, чем диапазон (т.е. 20 мА)

Шаг 6

Мы снова изменили диапазон ампер с 20 м на 200 м, а затем протестировали. Обратите внимание, как показания показывают 25,0 миллиампер

Шаг 7

Вы также можете заметить, что ток никогда не остается постоянным, поскольку он показывает движение электронов по цепи. Поскольку сила тока меньше 200 мА, на дисплее отображалось значение.

Если вы тестируете более высокие токи, вы должны изменить диапазон, как описано ниже. К сожалению, диапазон этого мультиметра только до 200 мА

Это основной процесс измерения тока с помощью мультиметра. Идея состоит в том, чтобы держать тестовые щупы между двумя выводами нагрузки. В нашем случае нагрузкой была светодиодная лампа, поэтому мы направили один щуп на анод, а другой — на противоположную сторону.

Так как это было измерение низкого постоянного тока, мы использовали наши голые руки во время тестирования. Тем не менее, настоятельно рекомендуется надевать соответствующие изолирующие перчатки при тестировании цепей с высоким номинальным током. Все, что превышает 500 мА, является причиной для беспокойства.

Как узнать, какой диапазон тока выбрать?

При измерении тока с помощью мультиметра часто возникает путаница в выборе диапазона. Чтобы избежать путаницы, вы можете следовать этим простым советам:

• Всегда начинайте с наименьшего диапазона
• Измените диапазон во время измерения количества . Таким образом, вы можете установить правильный диапазон в соответствии со значением измеряемого тока
• Считайте значение в единицах измерения, которые вы выбрали. Если вы выбрали диапазон 2000 мкА, отображаемое значение должно быть дополнено «мк» (мю или микроампер). Если это диапазон 20 м, то это «м» (миллиампер)

Ключ для выбора диапазона в предположении измеряемого тока.

Примечание об измерении больших токов

При измерении больших значений тока всегда следует использовать изолированные перчатки.

Другим моментом, на который следует обратить внимание при измерении тока, является подключение датчика. Для измерения тока до 200 мА постоянного тока вы можете подключить датчики следующим образом:

Для всего выше этого и до диапазона 10 А их следует подключать следующим образом:

Соблюдайте особую осторожность при измерении больших значений силы тока, так как велика вероятность поражения электрическим током. На рынке доступны мультиметры, с помощью которых можно измерять усилители постоянного и переменного тока высокого диапазона.

Заключение

Мы надеемся, что это краткое руководство помогло вам понять или освежить в памяти процесс измерения тока с помощью мультиметра. Если у вас есть какие-либо сомнения, не стесняйтесь упоминать их в комментариях ниже.

Как измерить силу тока мультиметром

Измерение силы тока — это измерение силы тока, протекающего по цепи. Иногда необходимо проверить, потребляет ли электрический прибор больше тока, чем обычно. Главный вопрос: «Можно ли измерить амперы мультиметром?»

Да, можете, но в целях безопасности у вас должен быть опыт. Электричество — это не то, с чем можно поиграть, и человек не станет экспертом, если погуглит «Как измерить силу тока с помощью мультиметра?»

Давайте узнаем это подробнее:

Содержание

Символ ампер на мультиметре

На поворотном диске мультиметра есть несколько настроек, но мы выберем настройки ампер(А), миллиампер(мА) или микроампер(мкА) для измерения силы тока (ампер). Символ ампер на мультиметре — «А». Будь то заглавная буква «А» или «10А», единица СИ для ампера равна А .

Вы также можете измерять ток в единицах ампер (менее 1 ампера), например, мА (миллиампер) и мкА (микроампер) . Миллиампер — это тысячная часть (1/1000) ампера, а микроампер — это миллионная часть (1/1000000) ампера.

Вы также должны знать, что на мультиметре есть два типа настроек силы тока: Ампер постоянного тока ( A⎓ ) и Ампер переменного тока ( A〜 ).

Выбор диапазона силы тока (миллиампер, микроампер) на мультиметре имеет большое значение. Например , если ваш холодильник потребляет от 3 до 5 ампер, то мультиметр должен иметь диапазон 10 ампер. Если ток превышает емкость мультиметра, он может перегореть его предохранитель.

• Чтобы измерить ток с помощью мультиметра, установите настройки постоянного тока ( A⎓ ) или переменного тока ( A〜) ампер.
• Отрегулируйте диапазон ампер (А, мА, мкА) выше тестируемой цепи.
• Подсоедините красный щуп к проводу под напряжением (положительный), а черный щуп к заземляющему (отрицательному) проводу.
• Проверьте показания ампер на дисплее.

Для облегчения понимания следуйте подробному пошаговому руководству:

1. Основные сведения о мультиметре

Мультиметр состоит из четырех входных разъемов и поворотного переключателя. Основными входными разъемами являются усилители и терминал миллиампер/микроампер. Этот порт миллиампер/микроампер находится рядом с портом ампер и помечен «мА».

Вставляем красный щуп в порт с маркировкой мА (миллиампер) для измерения тока меньше ампера. Для измерения более высоких токов, таких как 1-10 ампер, мы вставляем красный щуп в 10A порт с маркировкой.

2. Меры предосторожности

Это повторяется, но вы должны быть хорошо подготовлены к опасным ситуациям.

Остерегайтесь воды или оголенных проводов; не прикасайтесь к проводам без перчаток или защитных средств. Не многие люди учитывают это предупреждение, но неосторожность приводит к поражению электрическим током.

Если у вас есть зажимы типа «крокодил» , вы можете использовать их на мультиметре, чтобы удерживать провода тестируемой цепи, освобождая руки. Однако оба типа зондов подключаются к измерителю одинаково.

3. Настройка мультиметра

выберите AC (A〜) знак, если вы проверяете цепь усилителя переменного тока. Переменный ток используется для питания бытовой техники, поступающей через трансформаторы.

Если вы измеряете ток от источника постоянного тока, такого как батарея, установите мультиметр на постоянный ток с символом « A⎓ »,

Ваш мультиметр должен иметь красный щуп и черный щуп. Черный щуп (-ve) подключается к порту « COM » на мультиметре.

Вставьте красный щуп (+ve) в порт ампер (если схема указана выше) вместо порта миллиампер/микроампер. Как следует из названия, порт миллиампер/микроампер рассчитан на более низкий ток, чем порт ампер.

Также важно знать силу тока цепи, которую вы тестируете, чтобы не тестировать цепь выше диапазона мультиметра.

Это может привести к перегоранию предохранителя , что не даст вам правильных показаний. Если вы хотите использовать цепь с меньшим током, используйте клемму миллиампер/микроампер.

4. Подключите щупы к цепи

Ток должен поступать на красный щуп и выходить из черного щупа. Это важно, потому что мультиметр должен быть частью схемы.

Подсоедините красный (положительный) щуп мультиметра к положительному проводу (под напряжением) цепи, а черный щуп — к отрицательному проводу (земля) .

Если вы проверяете силу тока в цепи, работающей от батареи, подсоедините красный щуп к проводу, обращенному к положительной клемме батареи, а черный щуп — к проводу, подключенному к отрицательной клемме батареи.

Будьте очень осторожны при подключении мультиметра к цепи. Сначала отключите цепь, затем подключите мультиметр к нужной цепи. Этот шаг также называется «Разрыв цепи».

5. Проверьте показания мультиметра

Теперь вы получите показания мультиметра. Имейте в виду, что если весы показывают показания между 1 и 1 0, они указаны в амперах «А». И если измерение имеет десятичную точку , то это миллиампер .

Вы должны удерживать датчики на месте в течение минуты или двух, чтобы получить точные показания. Хотя в этом нет необходимости, вы можете изменить настройку на миллиампер, если показания не точны в амперах.

Часто задаваемые вопросы

1. Как проверить силу тока на аккумуляторе 12 В?

• Поскольку батарея является источником питания постоянного тока, установите шкалу мультиметра на настройку усилителя постоянного тока с помощью символа A⎓.
• Установите на мультиметре более высокий диапазон силы тока, чем на батарее. Например, если батарея имеет маркировку 20 миллиампер, установите мультиметр выше 20 миллиампер, например, 100 мА.
• Подсоедините красные щупы мультиметра (положительные) к положительной клемме батареи, а черные щупы (отрицательные) к отрицательной клемме батареи.

1. Как измерить силу тока мультиметром с клещами?

• Чтобы измерить ток мультиметром с клещами, поверните циферблат в положение постоянного или переменного тока.
• Перед измерением подождите, пока дисплей не стабилизируется.
• Нажмите кнопку нуля для получения точных показаний.
• Откройте зажимы и вставьте провод или проводник для измерения силы тока.
• Проверьте показания на дисплее мультиметра.

1. Как измерить силу тока с помощью автомобильного аккумулятора мультиметра

• Настройте мультиметр на постоянный ток ( A⎓ ).
• Установите шкалу на диапазон ампер (например, 20 мА, 200 мА) выше батареи.
• Подсоедините красный щуп к положительной клемме аккумулятора, а черный щуп к отрицательной клемме аккумулятора.
• Проверьте показания на дисплее мультиметра.

1. Как проверить силу тока с помощью мультиметра Кляйна

В мультиметрах Кляйна вы должны отрегулировать диапазон силы тока ниже знака А⎓〜 , например (10 А, мА или мкА), и мультиметр будет измерять оба переменного и постоянного тока.
