Как правильно установить профиля под гипсокартон: Правила создания каркаса для перегородок и потолков

Установка профиля под гипсокартон. Нюансы монтажа профилей для гипсокартона. Все этапы установки профиля под гипсокартон.

Отделка помещения гипсокартоном решает многие проблемы. В частности, можно в сжатые сроки выровнять любую поверхность. Составляющей частью гипсокартонной конструкции является каркас из оцинкованного профиля. О том, как крепить профиль под гипсокартон и пойдет речь в нашей статье.

Содержание

• Подготовительный этап
• Разметка поверхности
• Монтаж профилей
• Другие особенности устройства каркаса

Подготовительный этап

Особых работ по подготовке поверхности проводить не нужно. Единственное, о чем необходимо заблаговременно позаботиться, — это будущее расположение розеток, выключателей и мебели. Это в значительной мере влияет на количество приобретаемого материала.

Сам профиль под гиспсокартон выпускается из оцинкованной стали, которая обладает достаточной прочностью. С данным материалом можно без проблем работать при различной температуре и влажности.

Приобретение профилей осуществляется, исходя из типа создаваемой конструкции. Существуют такие разновидности материала:

• стоечные;
• направляющие;
• потолочные.

Стоечные изделия имеют специальное углубление по центру, благодаря которому достигается максимальная прочность каркаса из профиля под гипсокартон и определяется точное местонахождение саморезов.

Направляющие профили обладают прочными стенками, которые имеют повышенную жесткость. При покупке данного материала обязательно учитываются габариты стоечных профилей.

При отделке потолка приобретаются потолочные профили. Они имеют три канавки, благодаря чему достигается самая точная фиксация подвесов.

На шаг крепления и размеры профиля под гипсокартон  непосредственное влияние оказывает нагрузка, которой в будущем будет подвергаться отделочный материал. Фиксация смежных стоечных профилей производится на расстоянии 0,6 м друг от друга. Если впоследствии гипсокартон планируется облицевать керамической плиткой, то шаг уменьшается до 0,4 м.

Также следует учесть, что наличие дверных и оконных проемов потребует создания отдельной обрешетки. При настиле гипсокартона должны отсутствовать швы по углам проемов, а смежные листы должны соприкасаться крайней частью над окном или дверью.

Особое внимание уделяется приобретению саморезов. Они должны быть светлыми (покрытыми краской). Черные саморезы будут окисляться.

Разметка поверхности

Перед тем как установить профиль под гипсокартон, нужно провести разметку поверхности. Для осуществления данного процесса следует воспользоваться:

• лазерным уровнем;
• отбивочным шнуром;
• рулеткой;
• маркером.

Сразу проводятся линии, которые служат ориентиром для создания новой гипсокартонной стены. При наличии неровной стены выбирается наиболее выступающая поверхность, от которой перпендикулярно отмечается точка. Расстояние между ней и стеной равняется ширине профиля, к которому добавляется 2-3 мм.

Возле одного из углов на аналогичном расстоянии от стены делается еще одна отметка. С помощью отбивочного шнура между двумя отметками делаются линии на потолке, полу и стенах. Так определяется расположение стоечных профилей.

Далее происходит нанесение отметок, предназначенных для крепления прямых подвесов. Они располагаются с шагом в 0,4-0,5 м. Отмеченные точки размещают на линии нахождения стоечного профиля. Чтобы не допустить соприкосновения крайних подвесов с направляющими профилями, их следует устанавливать на расстоянии 15-20 см от потолка и пола.

От правильности монтажа подвесов будет зависеть качество крепления стоечных профилей. После проведения разметочных работ можно смело приступать к монтажу профилей под гипсокартон.

Монтаж профилей

Сначала монтируются направляющие профили. Они укладываются на пол вдоль стен. Наружная часть профилей совмещается с разметочной линией. Крепление профилей осуществляется к полу. Для этого используются дюбели, которые ввинчиваются с шагом 20-25 см.

Аналогичная процедура производится и на потолке. Концы направляющих профилей монтируются встык. Причем установка профиля под гипсокартон не предусматривает пользования специальными крепежными элементами. Достаточно просто ввинтить дюбели по краям направляющих.

После этого можно приступать к монтажу стоечных профилей. Данный процесс начинается c создания заготовок необходимого размера. Длина стоечных профилей равняется расстоянию от потолка до пола, уменьшенному на 3-4 мм.

При монтаже своими руками профиля под гипсокартон следует учесть, что крепление первого листа обшивки осуществляется к широкой стороне (спинке) оцинкованного материала. То есть, установка профилей проводится таким образом, чтобы спинки располагались именно в том месте, где начинается монтаж гипсокартонных листов.

Сама процедура монтажа предполагает осуществление следующих действий:

• концы стоечных профилей вставляются в направляющие профили;
• они должны располагаться в вертикальной плоскости;
• по линии расположения профилей происходит крепление подвесов;
• ленты подвесов загибаются;

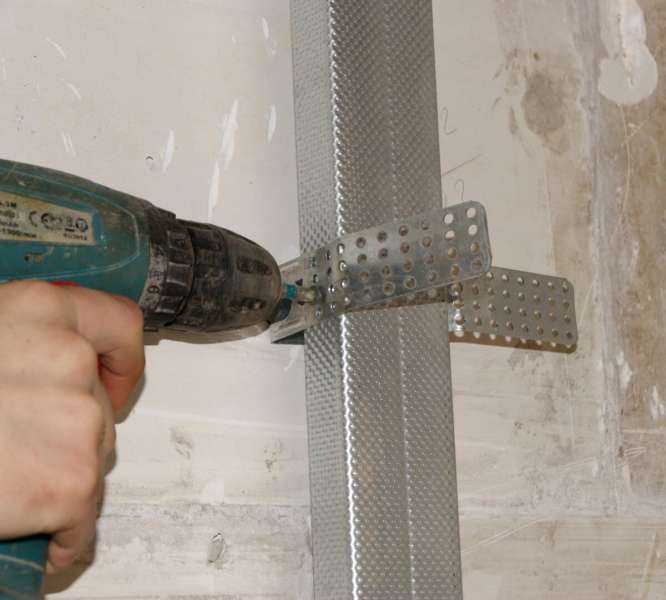

• с помощью саморезов к подвесам фиксируются стоечные профили;
• выступающая часть подвесов обрезается или загибается.

На завершающем этапе установки профиля под гипсокартон на стены производится усиление каркасной конструкции в местах, где предполагается увеличение нагрузки на обшивочный материал. Для этого монтируются поперечные профили.

После измерения расстояния между стоечными профилями происходит нарезание заготовок поперечных профилей. При осуществлении этого процесса с обеих сторон профиля следует оставить куски спинки материала длиной до 10 см. Обрезается лишь две неширокие части профиля.

Оставшаяся часть спинки будет фиксироваться непосредственно к стоечному профилю. Крепление производится с помощью саморезов. Спинка профиля должна направляться в ту сторону, где будет монтироваться первый гипсокартонный лист.

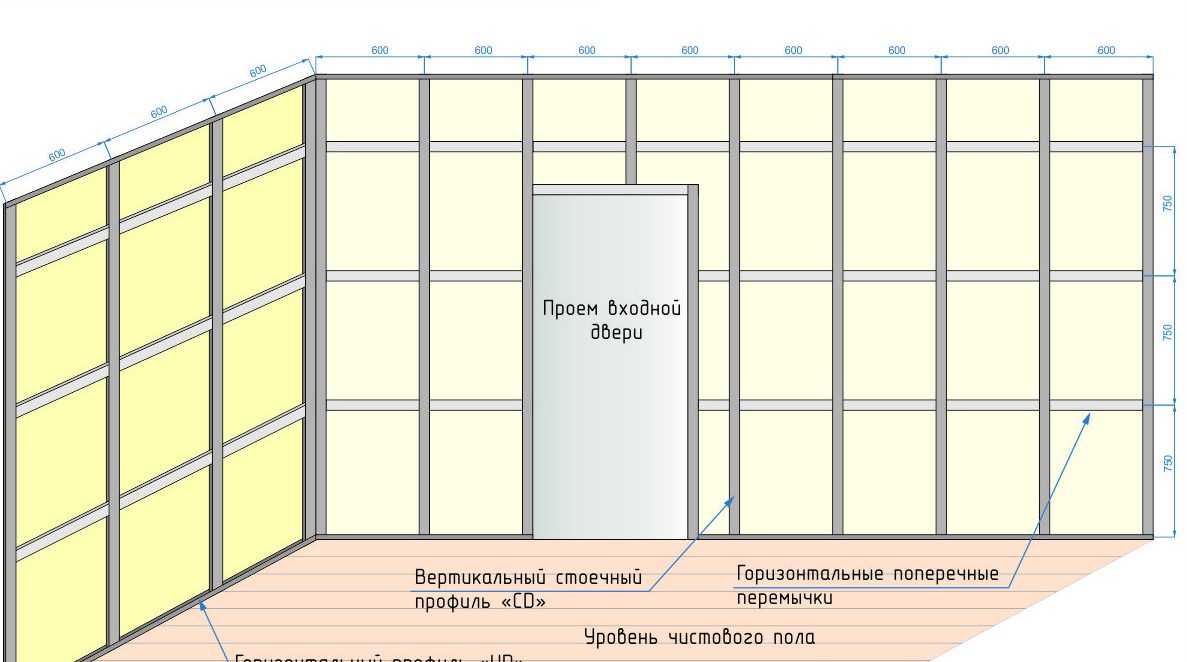

При стандартной ширине гипсокартонного листа в 1,2 м шаг монтажа поперечных профилей составляет 0,3-0,4 м. При монтаже каркаса под гипсокартон не должно быть крестообразных стыков.

После создания каркаса пространство между профилями утепляется (при необходимости) и обшивается гипсокартоном.

Другие особенности устройства каркаса

Из гипсокартона можно создать разнообразные конструкции. Одной из наиболее распространенных конструкций является двухуровневый потолок.

При сборке каркаса для такого потолка происходит крепление второго слоя направляющих и стоечных профилей. Они соединяются с основными профилями крестообразным способом. Для этого используются П-образные крепежи (в народе их называют «пэшками»).

При работе с профилями можно столкнуться с такой проблемой, как устройство внутренних и внешних углов. При полной сборке металлического каркаса наличие внутреннего угла не дает возможности выполнить монтаж стоечных профилей на примыкающей стене.

Чтобы качественно соорудить каркас во внутреннем углу, необходимо к основным стоечным профилям закрепить дополнительную стойку. Шаг ее крепления саморезами составляет 25-30 см. Оба профиля должны располагаться в одной плоскости.

Для устройства внешнего угла не понадобится соединения двух смежных профилей. Их просто монтируют с двух сторон угла. Фиксация стоечных профилей осуществляется на потолке, стене и полу. Что значительно улучшит надежность конструкции.

В некоторых случаях при возведении сложных архитектурных элементов (арки, проемы, ниши) нужно создать полукруглый каркас. Это делается довольно просто. С помощью ножниц по металлу в направляющих профилях вырезаются небольшие клинья, которые гнутся и складываются по окружности.

Видео об установке профилей под гипсокартон:

Крепление профиля для гипсокартона — советы

✅ Создаем прочную и надежную конструкцию

Для формирования прочной конструкции из гипсокартона, необходимо знать, как правильно закрепить профиль, ведь это будет «хребтом» всего изделия. Также потребуются знания в удлинении, соединении между собой профилей и вариантах крепления. Задача крепления может быть решена по-разному в зависимости от типа приспособления – для выполнения облицовки стен, создания каркаса под перегородки, подшивки потолка. Сам профиль под гипсокартон в широких масштабах выступает в качестве универсальной конструкции, компоновать и формировать которую можно под любые проекты.

Виды профиля для гипсокартона

Существует 6 основных маркировок для металлических конструкций, использующихся под гипсокартонную обшивку:

• ПН/UW – направляющие глубиной в 40 мм и шириной 40, 50, 75 и 100 мм (в зависимости от стены), предназначенные для сборки каркаса;
• ПП/CD – предназначены для формирования потолочного каркаса, крепятся за счет прямых подвесов или анкерных зажимов;
• ПС/CW – закрепляются в сам направляющий профиль и служат в качестве базы для стен и перегородок из гипсокартона;
• ПМ – тип маячкового профиля или рельса, использующийся для выравнивания стены и удобный в применении для оштукатуривания стен;
• УП – необходим для выполнения укрепления, а также выравнивания углов.

В свою очередь, каждый из данных типов бывает в различных разновидностях по размерам и другим параметрам, что позволяет подобрать вариант под любые по сложности задачи.

✅ Правила монтажа в зависимости от типа

При работе над установкой направляющих производится нарезка каркаса под необходимые размеры перегородки. Начинать реализовывать крепление следует с пола и затем переходить на потолок. Рекомендуется не забывать про наклейку уплотнительной самоклеящейся ленты, наклеиваемой в местах контакта профиля и сопрягающих поверхностей — это повысит звукоизоляцию. К базовой поверхности крепление реализуется с помощью дюбелей. Шаг – 1 м, но не меньше 3 дюбелей на каждую деталь каркаса.

Работы по монтажу вертикальных или стоечных элементов не так сложны. Вертикальные профили вставляют в уже закрепленные на полу и потолке конструкции. Реализуется установка также на стыках листов и в дверных проемах. Следует закрепить один элемент между стыковочными конструкциями посередине.

Располагаются они друг от друга на расстоянии 1,2 м – ширине самого листа гипсокартона. Для большей точности рекомендуется соблюдать расстояние между профилем вертикального типа до 0,4 м. Для усиления используются деревянные бруски с сечением 40 на 50 или 40 на 40. Важно в особенности выполнить усиление дверных проемов, что облегчит последующую установку дверей.

✅ Потолочный может использоваться для создания подвесных потолков, арочный и других криволинейных конструкций, каркаса стен и его облицовке, в паре с направляющим UD-27. Для придания нужной жесткости и удобства монтажа на основу производится нанесение насечек, на боковые участки по 3 канавки, шуруп вкручивается для центровки. Крепление реализуется с помощью особых подвесов – прямых и с зажимом. Для прямого крепление осуществляется с помощью шурупов, вариант с зажимом требует загибания краев профиля в середину, чтобы дать надежный упор.

Маячковые направляющие очень важно правильно закрепить – именно они во многом повлияют на конечный итог от оштукатуривания. Сначала нужно замерить высоту помещения, нарезать нужный объем профиля. С шагом в 100-150 см на расстоянии 10 см от углов с помощью уровня наносится вертикальная разметка. С шагом около 50 см по отмеченным линиям нужно нанести штукатурный раствор – тот же, что и потом будет браться для конечного выравнивания.

Угловой профиль позволяет защитить торцы перегородок от всевозможных повреждений при эксплуатации механического характера. Полки располагаются обоюдно под углом 85 градусов, что дает надежную фиксацию к перегородкам. Присутствуют отверстия по 5 мм диаметром, заполняемые шпатлевкой при монтаже. Гипсокартон Knauf за счет своей гибкости и уникальным свойствам позволяет его успешно применять без необходимости формирования сложных каркасов.

✅ Какие инструменты потребуются

Чтобы качественно выполнить крепление каркаса и монтаж гипсокартонных плит, потребуются следующие инструменты:

• Перфоратор, чтобы делать отверстия в стене.
• Дрель-шуруповерт для сверления в металле и дереве отверстий, ввинчивания (и в некоторых случаях выкручивания) саморезов.
• Просекатель, позволяющий прочно и быстро соединять профили.
• Игольчатый валик – быстро и равномерно прокалывает поверхность плит.
• Маленький рубанок под обработку торцов.
• Дисковый резак для порезки гипсокартона тонкими полосками и осуществления подготовительной разметки.
• Пила кольцевая по гипсокартону – проделывание дыр под осветительные приборы.
• Нож-пила – нарезка листов и фигурная обработка.
• Универсальный нож для гипсокартона.
• Металлическая линейка и рулетка для замеров, и уровень не менее 1 метра.

Из данного списка могут потребоваться далеко не все инструменты, а только некоторые в соответствие с поставленной задачей.

✅ Особенности крепления к потолку и стене

Всякая монтажная технология подразумевает применение специализированных крепежных профилей, как потолочные, стоечные, а также стеновые и направляющие. При креплении к потолку и стене подготовительным этапом является выбор инструментов и оценка рабочей поверхности. Далее осуществляется подбор крепежных элементов. Во всех случаях требуется выполнить тщательные замеры с помощью рулетки и создать разметку пола.

Для монтажа потолка разметку все равно практичнее делать по полу и затем уже выполнять перенос замеров на потолок. Разметка стен осуществляется схожим способом, как и для потолка. Далее идет этап крепления подвесов и профиля. Для усиления основания можно выполнить соединение дополнительно с помощью крабовых креплений и специально отрезанных под это кусков профиля. Затем после установки каркаса и проверки полученного результата, реализуется монтаж гипсокартонных листов. После достичь идеально ровной гладкости можно за счет шпатлевки, а после этого уже можно смело выполнять финишную отделку обоями либо покраску.

Еще про гипсокартон

Все статьи

Установка профиля под гипсокартон. Монтажные профили для гипсокартона. Все этапы монтажа профиля под гипсокартон.

Отделка комнаты гипсокартоном решает многие проблемы. В частности, можно за короткое время выровнять любую поверхность. Составной частью гипсокартонной конструкции является каркас из оцинкованного профиля. О том, как монтировать профиль под гипсокартон, и пойдет речь в нашей статье.

Подготовительный этап

Никаких специальных работ по подготовке поверхности не требуется. Единственное, о чем нужно позаботиться заранее, так это о будущем расположении розеток, выключателей и мебели. Это существенно влияет на количество усваиваемого материала.

Сам профиль производится из оцинкованной стали, обладающей достаточной прочностью. С этим материалом можно без проблем работать при разной температуре и влажности.

Комплектация профилей осуществляется исходя из типа создаваемой конструкции. Бывают такие разновидности материала:

• стойка

направляющие

• ;
• потолок.

Стойки имеют специальное углубление по центру, за счет чего достигается максимальная прочность каркаса из профиля под гипсокартон и определяется точное расположение саморезов.

Направляющие профили

имеют прочные стенки, обладающие повышенной жесткостью. При покупке этого материала обязательно учитываются размеры стоечных профилей.

При отделке потолка приобрел потолочные профили. Имеют три канавки, за счет чего достигается максимально точная фиксация подвесов.

На шаг крепления и размер нагрузки профиля оказывает прямое влияние гипсокартон, который в дальнейшем будет подвергаться отделочному материалу. Фиксация соседних стоечных профилей производится на расстоянии 0,6 м друг от друга. Если гипсокартон планируется позже облицевать керамической плиткой, то шаг уменьшается до 0,4 м.

Также учтите, что наличие дверных и оконных проемов требует создания отдельного ящика. При укладке гипсокартона швы должны быть без просветов в углах, а соседние плиты должны соприкасаться на части окна или двери.

Особое внимание уделяется приобретению саморезов. Они должны быть светлыми (покрытие краской). Черные винты окислятся.

Поверхность для маркировки

Перед установкой профиля для гипсокартона необходимо провести разметку поверхности. Для осуществления этого процесса следует использовать:

• лазерный уровень;
• шнур отбивочного;
• рулетка;

маркер

• .

Когда-то проходили линии, которые служат ориентиром для создания новых стен из гипсокартона. При наличии неровных стен выбирают наиболее выступающую поверхность, от которой перпендикулярно отмечают точку. Расстояние между ней и стеной равно ширине профиля, к которой прибавляется 2-3 мм.

Возле одного из углов на таком же расстоянии от стены находится еще одна метка. С помощью отбивочного шнура между двумя отметками делаются линии потолка, пола и стен. Так определяется расположение стоечных профилей.

Далее идет рисунок маркировок, предназначенных для вешалок прямого крепления. Они располагаются с шагом 0,4-0,5 м. Отмеченная точка расположена на линии расположения стоечного профиля. Для предотвращения соприкосновения крайних подвесов с направляющими профилями их следует устанавливать на расстоянии 15-20 см от потолка и пола.

От правильности установки подвесов будет зависеть качество крепления стоечных профилей. После проведения работ по разметке можно смело приступать к установке профилей для гипсокартона.

Монтажные профили

Первые собранные направляющие профили. Их размещают на полу вдоль стен. Внешняя часть профиля совмещена с разметочной линией. Крепление осуществляется к напольным профилям. Для этого используют дюбеля с резьбой с шагом 20-25 см.

Аналогичная процедура проводится и на потолке. Концы направляющих профилей монтируются встык. Тем более что монтажный профиль для гипсокартона не предусматривает использование специальных креплений. Просто завинтите заглушки по краям направляющей.

После этого можно приступать к установке стоечных профилей. Этот процесс начинается с создания заготовок необходимого размера. Длина стоечных профилей равна расстоянию от потолка до пола, уменьшенному на 3-4 мм.

При монтаже своими руками профиля из гипсокартона следует учитывать, что крепление первого листа обшивки осуществляется к широкой стороне оцинкованного материала. То есть монтаж профилей осуществляется таким образом, чтобы тыльные стороны располагались именно в том месте, где начинается монтаж гипсокартонных листов.

Сама процедура установки подразумевает следующие действия:

• торцевые стоечные профили вставляются в направляющие профили;
• они должны располагаться в вертикальной плоскости;
• по линии профилей крепится подвес;
• подвесные ленты изгиб;
• с помощью саморезов к подвесам крепятся стоечные профили;
• выступающая часть подвески срезана или погнута.

На завершающем этапе монтажа профиля под гипсокартон на стены, каркас каркасной конструкции местами предполагается увеличение нагрузки на отделочный материал. Для этого монтируются поперечные профили.

После измерения расстояния между профилями стоек происходит заготовка поперечных профилей. При выполнении этого процесса с обеих сторон профиля оставьте кусочки тыльной стороны материала длиной до 10 см. Обрезал только две нехрупкие части профиля.

Оставшаяся часть спинки будет крепиться непосредственно к стоечному профилю. Крепление производится с помощью саморезов. Тыльная сторона профиля должна быть направлена ​​в сторону, где будет монтироваться первый гипсокартонный лист.

При стандартной ширине гипсокартонного листа в 1,2 м шаг установки поперечных профилей 0,3-0,4 м. При монтаже каркаса под гипсокартон не должно быть поперечных перекрытий.

После создания каркаса пространство между профилями утепляется (при необходимости) и отделывается гипсокартоном.

Прочие характеристики Рамочное устройство

Создавайте разнообразные конструкции из гипсокартона. Одной из самых распространенных конструкций является двухуровневый потолок.

При сборке каркаса для такого потолка происходит второй слой направляющих и стоечных профилей. Они соединяются с основными профилями крестообразным способом. Для этого используются П-образные застежки (их называют «пашчи»).

При работе с профилями можно столкнуться с такой проблемой, как устройство внутренних и внешних углов. При полной сборке металлического каркаса наличие внутреннего угла не позволяет устанавливать стоечные профили на примыкающую стену.

Для того, чтобы выделить раму во внутреннем углу, необходимо закрепить дополнительную стойку к основным профилям стойки. Шаг его крепления саморезами 25-30 см. Оба профиля должны располагаться в одной плоскости.

Для устройства внешнего угла не будут соединяться два соседних профиля. Они просто монтируются с обеих сторон угла. Фиксация стоечных профилей осуществляется на потолке, стене и полу. Что значительно повысит надежность конструкции.

В некоторых случаях при возведении сложных архитектурных элементов (арки, проемы, ниши) требуется создание полукруглого каркаса. Делается это достаточно просто. С помощью ножниц по металлу в направляющих профилях вырезаются небольшие клинья, которые загибаются и складываются по кругу.

Видео по установке профилей под гипсокартон:

инструкция по установке, видео и фото

• Советы по выбору
• Дюбель-гвоздь для ГКЛ
• Классификация дюбель-гвоздей
• Различия в установке
• Размеры дюбель-гвоздей
• Технические индикаторы дюбель-гвоздь
• Что такое вставной металлический клин
• Особенности применения клинового анкера
• факторов, влияющих на прочность конструкции
• Основания для дюбель-гвоздей и анкер-клиньев
• Как крепить к стеновому профилю
• Установка направляющего профиля
• Крепление подвесов к потолку на гипсокартон
• Видео как монтировать подвес
• монтаж Особенности
• полезных советов

При монтаже легких подвесных конструкций используют дюбели, гвозди — готовые крепежные элементы. Они легко и быстро крепятся к стене, и на них вешаются полки, картины, зеркала, светильники и т.д. Широко используются в ремонтно-отделочных работах, например при монтаже гипсокартонного каркаса.

Советы по выбору

Дюбель-гвоздь состоит из двух элементов: дюбеля, который вставляется в отверстие в стене, и гвоздя, который вбивается или ввинчивается в анкер при наличии резьбы на стержне. На крышке есть прорезь, как правило, под крестовую отвертку. Дюбели из полипропилена подходят для установки в отапливаемых помещениях, нейлоновые – способны выдерживать отрицательные температуры, поэтому их можно использовать даже на улице.

Можно использовать дюбель-гвоздь для бетона, кирпича и газобетона, все зависит от конструкции анкеров. По этому принципу различают следующие виды.

• распорка — фиксируется через распорную втулку в отверстии, ее выступающая поверхность ограничивает перемещение дюбелей.
• Универсальный — монтируется в отверстие за счет узла, который образуется скручиванием.

Покупая вставные гвозди, обратите внимание на их размер . Диаметр может быть от 5 до 8 мм – чем больше он, тем более тяжелые предметы выдерживают крепления. Наиболее распространены анкерные гвозди для крепления профилированного каркаса из ГКЛ в бетон размером 6х40.

Длина гвоздя может быть от 40 до 120 мм — чем он длиннее, тем надежнее держится подвесная конструкция. также рассмотрите , фиксирующий количество в пакете, и сделайте выбор в зависимости от объема предстоящей работы. Если вам нужна история на одну полку и несколько картинок, достаточно упаковки 6 – 10 шт. Когда нужно починить много вещей, лучше брать детали с запасом, например, 100 – 150 шт.

Дюбель-гвоздь для ГКЛ

приклеивания гипсокартона, следует правильно подобрать крепеж. От этого фактора зависит не только прочность создаваемой конструкции, но и внешний вид, срок службы конструкции, ее технические характеристики – будут ли тяжелыми при такой конструкции разные объекты. Для монтажа каркаса ГКЛ. Тип и количество выбираемых дюбель-гвоздей зависит от типа каркаса, выбранных профилей, они различаются по толщине материала, из которого они изготовлены, стеновых и потолочных материалов. (пенобетон, ракушечник, Бетон, кирпич и др.)

Для монтажа металлического каркаса приобретаются не только шурупы, но и дюбели-гвозди. Эти крепления обеспечивают всю прочность каркаса под гипсокартоном. Для использования этих креплений необходимо ознакомиться с их характеристиками. Неправильное использование может негативно сказаться на металлическом каркасе.

Классификация дюбель-гвоздей

Для приобретения дюбель-гвоздей следует учитывать факторы:

1. Расчетная нагрузка на элемент крепления, на саму поверхность.
2. Основание, к которому будет крепиться дюбель-гвоздь — Бетон, кирпич.
3. Поверхность — потолок, стена.

Крепежный элемент неоднообразен и доступен в различных размерах, конструкции.

Различия в установке

В зависимости от конструкции дюбель-гвоздя необходимо работать с разными инструментами.

Ручная фиксация дюбель-гвоздя — используются 2 вида дюбель-гвоздей с разной структурой. Гвозди забиваются обычным молотком без резьбы. Резьбовые – для завинчивания потребуется отвертка или отвертка.

Крепление строительно-монтажного пистолета. Для этого типа крепления дюбели-гвозди применяются к металлической втулке. Они сделаны с расчетом на больший вес.

Размеры дюбель-гвоздей

Крепежный элемент изготавливается разных размеров. В зависимости от акцента следует приобрести дюбель-гвоздь нужного размера. Крепеж маркируется двумя цифрами: первая показывает диаметр, вторая — длину крепежа.

Размер диаметр/длина	Длина крепления	Длина гвоздя	Минглубина при установке через	Максимальная толщина материала	Вес 1000 шт. за кг.
6/40	4 мм.	42 мм.	50 мм.	10 мм.	3,3
6/60	4 мм.	62 мм.	70 мм.	30 мм.	4,89
6/80	4 мм.	82мм.	90 мм.	50 мм.	7,28
8/60	5 мм.	62 мм.	70 мм.	20 мм.	8,5
8/80	5 мм.	82мм.	90 мм.	40 мм.	11.02
8/100	5 мм.	102 мм	110 мм.	60 мм.	13,78
8/120	5 мм.	122 мм	130 мм.	80 мм.	16,53
8/140	5 мм.	142 мм	115 мм.	100 мм.	19,3
10/100	7 мм.	102 мм	150 мм.	50 мм.	15,32

Технические индикаторы дюбель-гвоздь

Согласно протоколам ГОСТ 28457-90 произведены вилки-гвозди. Они обработаны — твердость 53-56HRC. Но может быть отклонение 51/5HRC.

1. Стержень может быть изогнут по заводским настройкам: длина 50 мм. — 0,1мм.кривизный; длина более 50 мм. — 0,15 мм.
2. На гвозде не должно быть наслоений бревен или трещин. Гвоздь должен быть острым, если тупость 0,8 мм. — считается негодным.
3. По краю ноготь может быть многогранным.
4. Гвоздь можно забить. На его поперечную силу необходимо 0,3кН.

Дюбельные гвозди, изготовленные из коррозионностойкого цинкового слоя. Она должна быть не менее 6мкм.

Что такое заглушка-металлический клин

Это приспособление называется анкерно-металлическим клином. Он сделан из металла. Перевод слова «якорь» как «якорь».

Металлические анкеры для гипсокартона имеют другую технологию монтажа. Подвижная часть крепежа приводится в движение молотком, благодаря чему происходит заклинивание поверхности дюбелей.

Изготавливается по ГОСТ 2 типа дюбеля металлического для гипсокартона: 6/40 и 6/60, где 6 — диаметр в мм. , 40(60) — длина мм. В продажу клин-анкер поставляется в упаковках — 100, 200 шт.

Как быстро забить металлический клиновой анкер перфоратором, смотрите видео.

Видео:

Особенности применения Анкер-клин

Анкер-клин изготавливается из оцинкованной стали или нержавеющего материала. Используется углеродистая сталь, покрытая белым или желтым цинком. На головку анкера наносится табличка изготовителя с указанием плотности применяемого металла.

В основном данный клиновой металлический крепеж предназначен для крепления профилей или подвесов к основанию и является рекомендуемым креплением.

Клин-анкер изготавливается в виде металлического стержня. На одном конце имеется стопорная заглушка, а на другом клиновидный распорный концевик. При монтаже в проделанное отверстие вставляется анкер и молотком забивается подвижная часть. При этом расклинивают в разные стороны, тем самым закрепляя элемент крепления в потолке. Клиновой анкер является особо надежным креплением к основанию.

Факторы, влияющие на прочность конструкции

Для того, чтобы анкерный клин имел длительный срок хранения и сохранял прочность, существует ряд факторов, влияющих на эти показатели:

1. Анкер забивается в клин-основание, не имеющее пустот. Таким образом появляется прочность крепления.
2. При повышенной влажности бетонное основание будет постоянно впитывать влагу, из-за чего может появиться преждевременная коррозия металла.
3. Если на основание, в котором установлен клин-анкер, действует постоянное давление (движение, вибрация), то клин быстро выламывается.
4. Если над поверхностью осталась подвижная часть — сердечник, то это означает, что анкер не полностью раскрыт. Когда эта жизнь ограничена.
5. Для недопустимого попадания химических растворов на оборудование. Они разрушат крепежный элемент.

Сравнительная таблица, по которой можно определить прочность анкерного крепления-клина:

Отдельно следует отметить, что все противопожарные подвесные конструкции полагается крепиться металлическими клиновыми анкерами.

Основания для дюбель-гвоздей и анкеров-клиньев

Чтобы крепежный элемент имел длительный срок службы, следует знать, какое должно быть основание:

1. Перекрытия железобетонные перекрытия — плиты многоквартирных домов.
2. Бетон — пол в квартире или заливанный бетон в частном доме.
3. кирпич. Материал бывает нескольких видов: керамический, силикатный, клинкерный кирпич. Каждый материал имеет плотность, от нее зависит срок службы крепежа. С таким материалом можно столкнуться в частных постройках.

Блоки пенобетонные

4. . При отсутствии их полости Вам необходимо знать плотность пеноблока.

Дюбель-гвозди, Клин-анкер нельзя монтировать на древесину, а также в стены из пеноблока и других пустотелых материалов. Так как распорки закреплены не в основании, а преимущественно в пустоте, это не даст необходимой прочности.

Как крепить к стене профиль

Прежде чем крепить к стене металлический профиль, необходимо иметь набор инструментов и материалов:

Профиль — направляющий профиль преимущественно оцинкованный. Это придает надежность при создании конструкций. Расчет производится с помощью онлайн-калькулятора или самостоятельно. Необходим материал для ознакомления.

Дюбель-гвозди для крепления профиля — для сплошной стены размером 6/40. Если в основе дерево, то применимы саморезы 25мм.

Дрель со сверлом 6мм. отвертка. Перед использованием электроинструмента требуется рассчитать нагрузку на электропроводку.

Ножницы для резки металла. В процессе монтажа направляющего профиля иногда необходимо сделать надрез на металлическом изделии или раскрой.

Установка направляющего профиля

Для проведения установки направляющего профиля необходима подготовленная поверхность с готовой разметкой. Как закрепить рейку к стене? Установка осуществляется в следующей последовательности действий:

1. Первым делом на разметку наносится направляющий профиль (линия может проходить как с внутренней, так и с внешней стороны — в зависимости от возникающих нюансов)
2. Далее в профиле необходимо место для будущего отмеченного крепежа. В основном от края профиля требуется отступить 15 см. максимум, второй крепеж расположен на 25см. от первого и так далее — каждые 25см.
3. При отсутствии отверстий в профиле их делают своими руками. Даже, если есть данные помеченные места установки, по мнению мастеров, должно быть ровно посередине между отверстиями, чтобы сделать конструкцию единой прочностью.
4. Диаметр сверла должен быть 6 мм, а его длина 50 мм. если сверло длиннее, если оно очерчивает границу, то легко сделать ленту или липкую ленту.
5. В оба проделаны отверстия в основании из пластика и вставлен дюбель в профиль. Забил на место молотком. Делать это нужно аккуратно, так как при монтаже может возникнуть деформация. Тогда пластиковая деталь придет в негодность.
6. После установки первой части пластиковых дюбелей с помощью отвертки крепится гвоздь с резьбой. Чем глубже входит гвоздь в составную часть, тем больше он открывает всю фиксирующую застежку специальными усиками.
7. Если профиль имеет большую длину, чем требуется, он режется ножницами по металлу.
8. Если вы хотите доточить профиль, то можете использовать специальные удлинители.
9. На бордюрных секциях следует с каждого конца отступить 15 см. и закрепить направляющие дюбель-гвоздями.

Отвертку не следует ставить на большую скорость, чтобы не вбивать гвоздь большего положения в плоскости, при которой изгибается профиль.

Направляющий профиль является составной частью всего стального гипсокартона, поэтому он должен быть надежной фиксации, качественной.

Крепление профиля к потолку или крепление каркаса к стенам под ГКЛ, аналогичное по своей технологии.

Видео:

Крепление подвесов к потолку на гипсокартон

Подвесы крепятся к гипсокартонным конструкциям? Многие ответы на этот вопрос — «использованные дюбель-гвозди». Это неправильно, ведь подвесной потолок берет на себя всю нагрузку гипсокартонного потолка. При креплении самотеком, в итоге анкерный гвоздь не выдерживает и не выходит из поверхности. Результат – провисание и деформация потолка. По мнению специалистов, лучшим креплением является клин-анкер. Как монтировать подвесы для Профиля? Для прочности возводимой конструкции анкерно-клиновой металлический размер 6/40 закрепляется в боковых проемах подвески. Установка выполняется следующим образом:

1. По визирной разметке делается на потолке отверстие 6 мм., глубина отверстия — 40 мм.
2. Это отверстие освобождается от пыли (можно продуть самому).
3. Чтобы сделать отверстие вешает вешалку.
4. Ушная подвеска и отверстие вставлено для фиксации анкерного клина.
5. После обычного молотка забил торчащий стержень. С каждым ударом он все плотнее прилегает к бетонной поверхности. Это свидетельствует о том, что анкерные элементы расправляются в разные стороны, тем самым фиксируется весь элемент крепления.

Установка одного анкера занимает 10 секунд. Такая фиксация подвесов наиболее прочная по сравнению с применением дюбель-гвоздей.

Через некоторое расстояние установить подвесы для профиля? От подвесов зависит прочность потолка из гипсокартона. Подвесы устанавливаются по размеченной линии, предназначенной для потолочного профиля. На этой линии через каждые 40-60 см. крепятся подвесы анкерными клиньями. Расстояние зависит от материала изготовления подвески. Если металл тонкий, то соответственно расстояние 40см.

Дистанционный монтаж прямых подвесов из шнурка

Допускается использование дюбелей для создания короба на потолке. Данная конструкция не является отягчающим обстоятельством дюбель-гвоздя из гипсовых коробов малого веса.

Расстояние до настенного крепления подвесов

Видео как крепить подвес

Видео:

Видео:

Особенности крепления

При монтаже дюбель-гвоздя профиля на стены могут возникнуть некоторые трудности. Чтобы не было знакомства с некоторыми нюансами:

1. При монтаже кирпичной стены следует определить место дюбель-гвоздя. Если метиз доберется до границы (в раствор) между кирпичами, то есть большая вероятность, что он треснет. Так как раствор может рассыпаться.
2. Перед тем, как сверлить стену, следует точно знать, что в ней нет проводов электропроводки. В противном случае произойдет короткое замыкание.
3. Если в стене проходит металлическая арматура, это также негативно сказывается на пробитии отверстия.
4. Для правильного монтажа дюбель-гвоздь необходимо сделать диаметром отверстия таким же, как у анкера (6мм.).
5. Сверление стены нужнона низкой скорости, материал с поверхности не выходит целым куском, тем самым образуется большое отверстие.
6. При забивке анкеров ограничительная манжета не позволит элементу крепления упасть в отверстие. Поэтому счет следует тщательно затыкать.

полезные советы

Если отверстие стало больше и дюбель не держится, это можно исправить следующими способами:

• затем затяните винт;
• по возможности сверлить большого диаметра с подбором соответствующего дюбеля;
• Вставьте пластиковый анкер и немного опустите пенопласт.
