Как правильно установить дверной доводчик, советуют опытные мастера

Дверные ручки Archie и Archie Sillur (краткий обзор)

Дверные ручки Renz, Tixx, VdF, DND (эволюция дизайна и технологий)

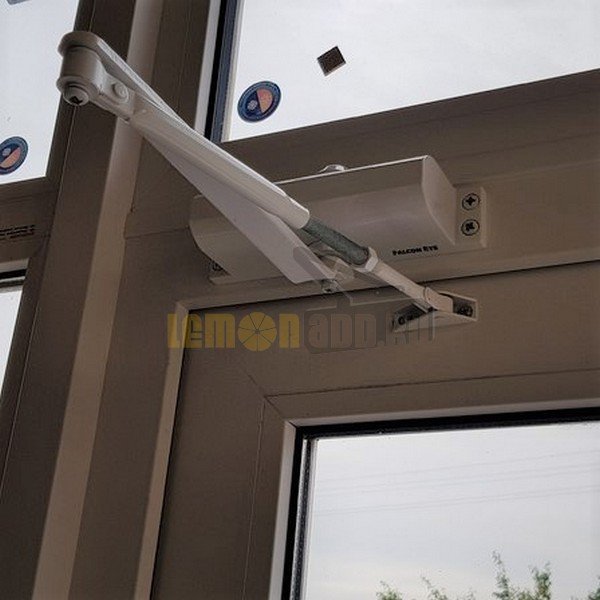

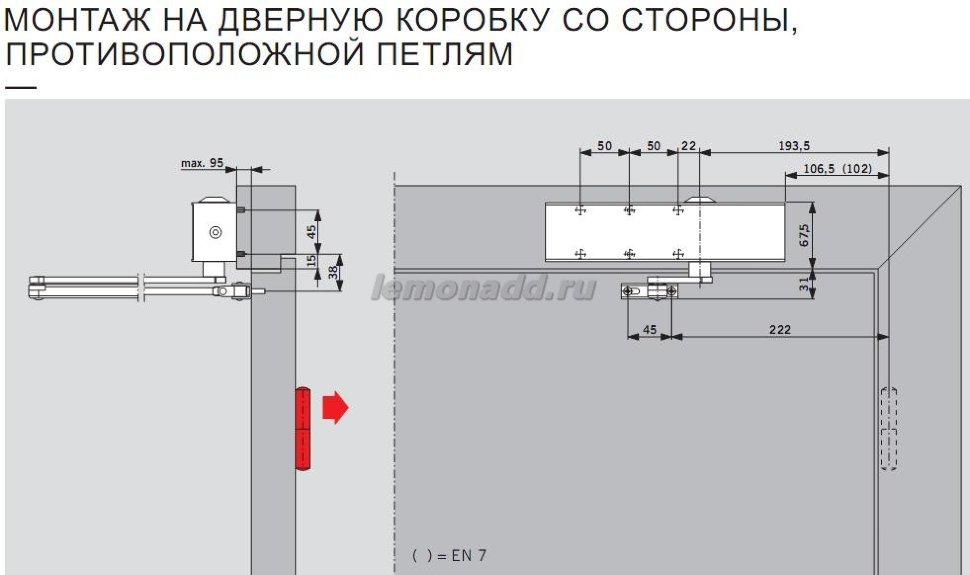

Наиболее частый вариант установки доводчика — на верхней части дверной коробки. Устанавливают и на створку двери, но это зависит от конструктивных особенностей доводчика, конкретно – от вектора открывания двери. Хорошо, если устанавливаются дверные ручки , вся фурнитура, крепления и доводчики одной фирмы, так красиво будет выглядеть вся дверь. Установку производят мастера специализирующейся компании, но когда дело касается частных владений, хозяин может захотеть сам установить дверные доводчики,. Поэтому опытные мастера дают ряд конкретных рекомендаций и советуют придерживаться заводской инструкции.

Советы по установке доводчика двери

  • разметка по шаблонам;

  • закрепление регулирующих рычагов;

  • установка в перпендикулярное положение;

  • довести до прочного соединения все составные части доводчика.

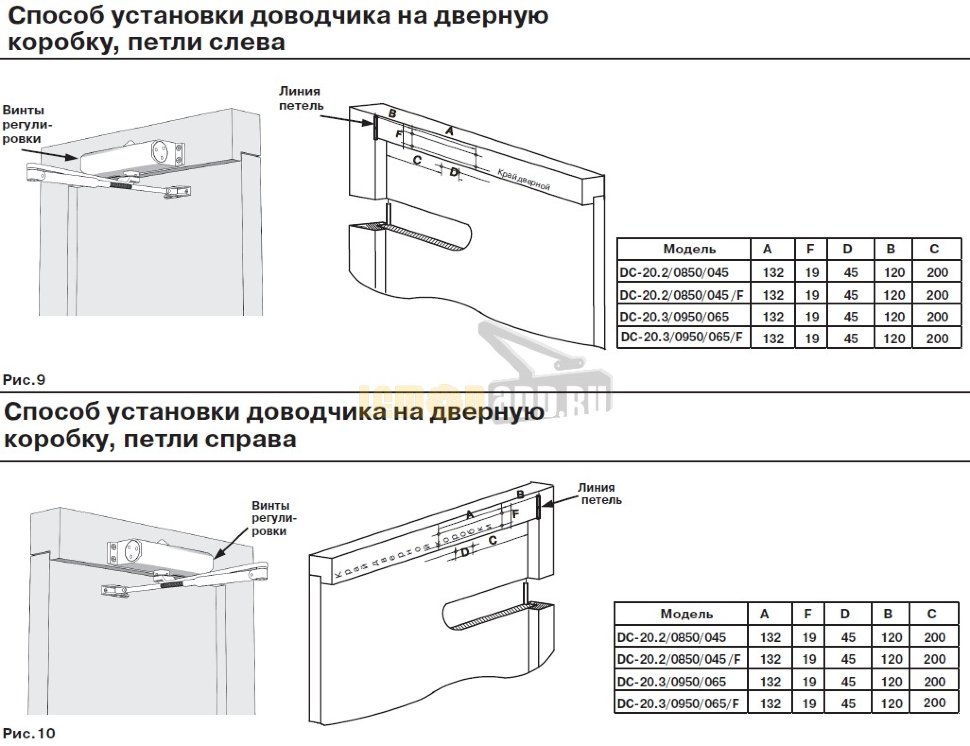

Этап установки доводчика – разметка по шаблонам

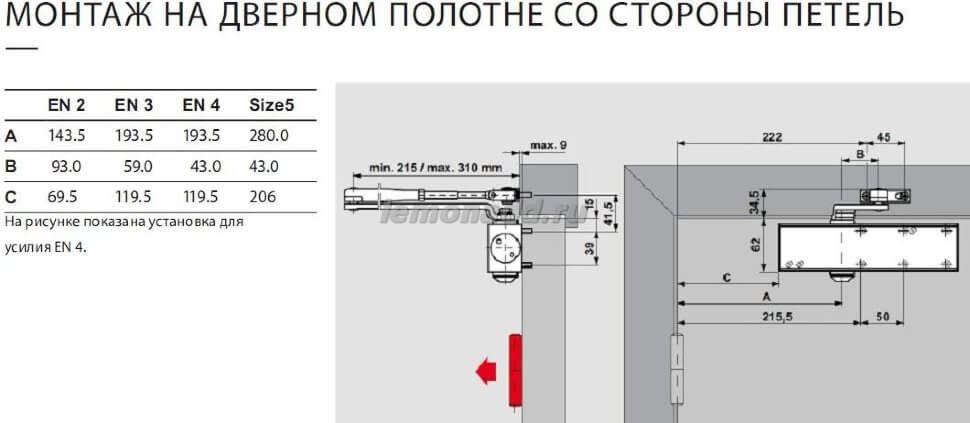

Сначала надо рассчитать угол открывания двери, для этого следует использовать заводские шаблоны, на которых размечены все отверстия, необходимые для крепления основы доводчика. Надо обратить внимание на количество отверстий – 4 будут скрыты под доводчиком, а 2 – служат для крепления рычагов доводчика на коробке.

Этап установки доводчика – закрепление рычагов


После тщательной разметки надо просверлить отверстия необходимого диаметра и закрепить регулирующийся рычаг на полотне двери шурупами. При этом надо внимательно правильно расположить гайку, регулирующую  жёсткость и силу пружины.

Этап установки доводчика – перпендикулярная установка механизма


Следующий этап – надо окончательно убедиться в надёжности регулировки и всех элементов крепления. Здесь важно, чтобы изменяемый механизм был установлен полностью перпендикулярно дверной коробке.

Или действия по другим правилам, если …


При установке доводчиков могут быть некоторые изменения, зависящие от вида тяги доводчика – скользящей или рычажной. Если дверь может свободно открываться в любую сторону, то устанавливается напольный доводчик, который монтируется в пол ещё на уровне строительных работ. Тогда установка и регулировка проходит по другим правилам, которые будут описаны в заводской инструкции.

Стоимость дверных доводчиков


Стоит дверной доводчик в зависимости от его мощности. Цены на самые популярные и распространённые модели колеблются в приемлемом диапазоне цен на такие устройства, производители поддерживают ценовой рубеж, чтобы продукция была продаваемой. Исключение составляют элитные модели доводчиков из цветного металла, или современных дорогих сплавов, когда в комплекте покупается вся дверная фурнитура одной фирмы. В этом случае придётся раскошелиться, но если речь идёт об элитном коттедже, то дело того стоит.

особенности выбора конструкции и этапы ее установки

Для поддержания комфортного микроклимата в помещении двери должны быть закрытыми. А чтобы двери могли плавно закрыться, используется специальное приспособление, которое называют доводчиком двери. Такое механическое устройство может иметь тягу рычажного типа или же скользящий канал. Благодаря ему дверь не только плавно закрывается, но прилегает максимально плотно.

В материале мы расскажем, что представляют собой дверные доводчики и как выглядит их установка своими руками.

  • Цели использования дверного доводчика
  • Классификация дверных доводчиков
  • Особенности выбора дверных доводчиков
  • Установка доводчиков своими руками
  • Как выполнить регулировку доводчика своими руками?
  • Как еще можно своими руками установить доводчик?

Цели использования дверного доводчика

Данный механизм занимает минимум места, но при этом обеспечивает комфортное использование дверей, особенно это важно для входных конструкций.

Чтобы выполнить установку дверного доводчика своими руками, нужно предварительно разобраться в его функциях и особенностях работы.

Механизм конструкции помогает плавно и без шума закрыть и открыть дверь, чтобы она не скрипела и не стучала. При закрывании она, например, плавно притягивается до закрытого состояния и не издает никаких звуков.

Доводчик имеет следующие ключевые функции:

  • сохраняет зимой тепло, а летом прохладу;
  • обеспечивает максимально плотное прилегание двери к коробке, некоторые модели оснащены автоматическим механизмом управления дверью;
  • некоторые «продвинутые» модели оснащены контролем доступа, таймером на проветривание, блокировкой положения и другими примочками.

Классификация дверных доводчиков

Чтобы правильно своими руками сделать установку дверного доводчика, нужно научиться различать его виды. Так, по типу установки они бывают такими:

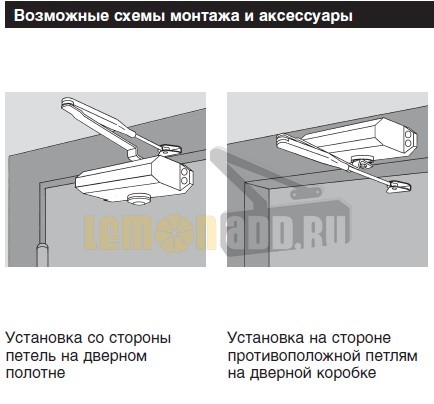

  • накладными, когда конструкция крепится вверху дверного полотна. Их можно устанавливать на само полотно и коробку, стену или же другие дополнительные конструкции;
  • напольными. Часто устанавливаются вместе со стеклянными дверями, их ставят внизу и крепят одной стороной к полотну, а второй к напольному покрытию;
  • скрытыми. Своими руками эти доводчики поставить крайне тяжело, ведь они размещаются прямо в дверном полотне или же напольной конструкции. Для установки вызываются исключительно квалифицированные специалисты.

Также существует классификация доводчиков по тому, как передается вращающий момент:

  • рычажные конструкции на основе пружины и гидросистемы, которая содержит масло и обеспечивает амортизацию дверного полотна;
  • слайдовые доводчики, в которых свободный элемент скользит изнутри, а сила трения тормозит движение дверей, обеспечивая их плавное закрытие.

Внутренний механизм может быть зубчатым и кулачковым. Кулачковый тип помогает плавно закрывать дверь, его чаще используют для конструкции слайдового типа. А вот зубчатые механизмы обеспечивают движение за счет шестеренок, их ставят на тяжелые двери с кодовыми замками, чтобы усилить процесс их закрывания, например, сейфы.

Особенности выбора дверных доводчиков

Чтобы выбрать дверной доводчик нужного размера, нужно учитывать вес дверного полотна и его ширину, и по этим параметрам выбрать модель соответствующего класса. Так, например, если ширина полотна меньше 750 мм, а его вес менее 20 кг, то нужно выбирать доводчик первого класса. Максимальный класс – 7, он подходит для дверного полотна шириной 1600 мм включительно и весом до 160 кг.

При покупке конструкции всегда спрашивайте у продавца, есть ли гарантия на нее. Если ее нет и вы хотите сэкономить, покупая дешевый товар сомнительного качества, то риск того, что он быстро выйдет из строя, весьма огромен.

Стоимость доводчика зависит от количества функций, которые он способен выполнять. Чем их больше, тем, тем агрегат будет дороже. Также помните следующее:

  • установка изделия не по своему классу резко сократит срок его службы. Поэтому категорически не рекомендуется ставить прибор для пластиковых или деревянных дверей на металлические конструкции;
  • нельзя устанавливать доводчики, если ширина створки превышает отметку в 1600 мм;
  • если дверь прилегает плохо, то, возможно, нужно поставить несколько доводчиков;
  • такие параметры, как механизм передачи момента, класс, количество дополнительных функций влияют не только на стоимость конструкции, так и на метод установки.

Установка доводчиков своими руками

Установка дверных доводчиков своими руками на входную и межкомнатную дверь невозможна без определенных навыков. Для начала обратите внимание в какую сторону открывается дверь и только потом можно приступать к формированию монтажной схемы. Однако, сейчас в продаже имеется много универсальных моделей, установка которых возможна с обеих сторон.

Входные двери чаще всего открываются наружу, поэтому здесь придется задействовать дополнительные материалы, поскольку доводчик крепится изнутри.

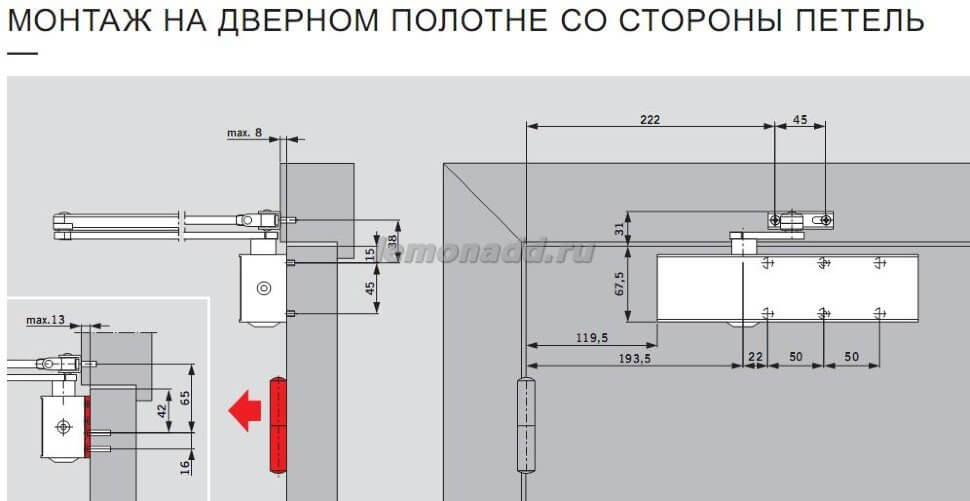

Если дверь открывается на себя, то корпус своими руками нужно устанавливать вверху полотна со стороны размещения петель. Если же от себя, то корпус крепим к коробке, а к самой двери прикрепляется только его рычаг.

Поэтапная инструкция установки доводчика своими руками выглядит так:

  • как правило, в комплект доводчика входит схема крепления, с помощью которой можно совершить разметку на дверях;
  • просверлите отверстия согласно сделанной отметке;
  • привинтите корпус шурупами;
  • аналогично поступите с рычагом;
  • соедините ответную часть рычага с корпусом, чтобы в закрытом положении между предплечьем рычага и полотном образовался угол в 90 градусов;
  • регулируем механизм специальными винтами;
  • выставляем нужную скорость движения двери.

Как выполнить регулировку доводчика своими руками?

Когда вы выполнили установку доводчика, нужно его правильно отрегулировать с целью последующей корректной работы. Для этого вам потребуются регулировочные винты, которые нужно корректировать в плане их положения. Такие винты требуются для установки скорости движения дверного полотна:

  • первый винт задает скорость закрытия дверей при соблюдении диапазона от 180 до 15 градусов;
  • второй имеет скорость от 15 до 0;
  • для правильной установки скорости нужно повернуть винты вдоль и против нарезки;
  • как правило, одного поворота вполне хватает. Не давите на винты и не делайте слишком много поворотов, иначе герметичность доводчика нарушится и винты выпадут. Это спровоцирует утечку масла и приведет к неисправности всей конструкции.

Некоторые модели доводчиков помимо функции плотной фиксации полотна обладают дополнительными:

  • функцией BackCheck, когда конструкция дополнительно оснащена демпфером, который не допускает слишком большие усилия в диапазоне от 70 до 110 градусов;
  • Hold-Open – функция, которая позволит зафиксировать дверь в открытом положении;
  • Delayed Closing – позволяет обеспечить затяжное движение на 110 – 70 градусов.

Естественно, что конструкции с такими функциями будут стоить намного дороже обычных. Но, если вы хотите установить своими руками сложный прибор, то процедура монтажа редко отличается от установки обычного доводчика.

При желании корпус можно замаскировать с помощью специальных декоративных накладок, которые можно приобрести в местах продажи доводчиков.

Как еще можно своими руками установить доводчик?

Стоит сказать, что установка доводчика по стандартному способу не всегда предоставляется возможной, поэтому есть альтернативные методы:

  • установка при помощи уголка, когда вспомогательный элемент ставится на дверную коробку строго по горизонтали, а затем к нему крепится рычаг. Также можно на уголок установить корпус доводчика, а рычаг прикрепить уже к самой двери;
  • установка при помощи монтажной пластины. Тут есть несколько вариантов. В первом случае монтажную пластину нужно привинтить к верхней кромке полотна, чтобы она немного выступала, а к ней прикрепить уже саму конструкцию, рычаг же при этом располагаем в дверной коробке. Во втором варианте в дверной коробке содержатся и пластина, и сам корпус, а рычаг крепится к двери, а в третьем пластиной нужно увеличить площадь откоса, а потом к нему прикрепить рычаг. Короб же размещается стандартным методом.

Также в продаже можно найти примитивнейшие модели в виде регулируемой пружины. Установить их своими руками очень просто, достаточно поставить их на петли двери.

После установки доводчик не нуждается в каком-то дополнительном уходе. Главное, это проследить, чтобы дети не играли с дверью и не качались на ней, а также чтобы дверь не подпиралась вспомогательными предметами.

В остальном дверь с доводчиком применяется по аналогии с обычной.

Установочная процедура может выглядеть по-разному, но самое главное в работе – это достичь того, чтобы дверь могла нормально открываться и закрываться. Если после монтажа все работает без нареканий, значит, работа выполнена правильно. Если же что-то идет не так, то лучше позвать профильного специалиста, чтобы он помог установить прибор.

Замена гидравлического доводчика — Руководство по ремонту iFixit

Автор: Blaine Bishop
(и 2 других участника)

  • Избранное: 0

Сложность

Умеренная

Шаги

11

Требуемое время

30 минут — 1 час

Секции

1

  • Гидравлический дверной доводчик
    11 шагов

Флаги

0

  • Доводчик задней двери

  • Полный экран

  • Опции

  • История

  • Скачать PDF

  • Править

  • Перевести

  • Встроить это руководство

Введение

Заменить гидравлический доводчик двери с небольшой помощью довольно просто, а отрегулировать его еще проще. Это руководство поможет вам определить, нужно ли вам заменить гидравлический дверной доводчик или его просто нужно отрегулировать. Замена вашего гидравлического дверного доводчика важна, потому что со временем гидравлические дверные доводчики теряют свою функциональность и заставляют вашу дверь захлопываться. Хлопнувшая дверь может нанести ненужный ущерб вашей двери. Весь процесс прост и легок, когда у вас есть руководство, которое поможет вам. Все, что вам нужно знать, это как использовать отвертку и шестигранный ключ для регулировки или замены гидравлического дверного доводчика. Есть два основных риска безопасности. Первый — ущипнуть себя за дверь, пока устанавливаешь гидравлический доводчик. Второй – риск падения, если вы используете лестницу для установки гидравлического доводчика.

  1. Редактировать

    • org/HowToDirection»>

      Понаблюдайте, закрывается ли дверь с желаемой скоростью, проверьте еще 10 раз, позволив двери закрыться самостоятельно.

    • Если дверь не закрывается с нужной скоростью, повторите шаг 3.

    Редактировать

    • Если обнаружена утечка масла, необходимо заменить гидравлический доводчик двери.

    • Начните с демонтажа старого гидравлического доводчика двери. Удалите винты 25,4 мм, ввернутые в дверную раму и дверь.

    Редактировать

    • После установки корпуса гидравлического доводчика на верхнюю часть двери прикрепите конец рычага гидравлического доводчика к верхней части дверной рамы. Используйте отверстия, оставшиеся на конце старого гидравлического дверного рычага, чтобы правильно выровнять рычаг и вкрутить винты 25,4 мм, не повредив дверную раму.

    Редактировать

    • С помощью шестигранного ключа отрегулируйте скорость двери ближе к желаемой скорости, поворачивая регулировочный винт.

    • Поверните регулировочный винт по часовой стрелке, чтобы замедлить движение двери, или против часовой стрелки, чтобы увеличить скорость. Если дверь уже закрывается с нужной скоростью, пропустите этот шаг.

    Редактировать

    • Следите за внесенными изменениями, чтобы убедиться, что дверь закрывается с нужной скоростью. Если дверь закрывается с нужной скоростью, проверьте 10 раз, чтобы убедиться.

    • Если желаемая скорость не достигнута, повторите шаг 9.

    Редактировать

    • После замены гидравлического доводчика наденьте на него крышку.

    • Затем закрутите верхний и нижний винты 12,7 мм на крышке на место.

    Редактировать

Почти готово!

Финишная черта

Отменить: я не завершил это руководство.

Автор

с 2 другими участниками

Значки:
2

Команда

Как установить доводчик на металлическую дверь?

Home > Справочный центр > Информация о дверном доводчике > Как установить доводчик на металлическую дверь?

В этой статье мы рассмотрим все, что вам нужно знать об установке доводчика на полые металлические стальные двери любого типа.

Проверить наличие усиливающей пластины для полого металлического дверного доводчика

Полая металлическая дверь представляет собой тип коммерческой двери, изготовленной из стальных листов. Хотя профессионалы часто называют стальные двери «полыми металлическими», на самом деле они не полые. Коммерческие полые металлические двери заполнены изоляционным сердечником, либо сотовым сотом, либо полистиролом, который зажат между стальными листами. Полые металлические двери различаются по толщине стального листа, наиболее популярным является калибр 18. Большинство полых металлических дверей должны иметь встроенную усиливающую пластину доводчика, которая предназначена для крепления доводчика. Без усиливающей пластины доводчика, когда он установлен, он может обрушиться или помять стальной лист двери. На приведенном ниже рисунке показана типичная схема выдувания полых металлических компонентов двери. Ниже показана усиленная стальная пластина толщиной 12 мм для дверных доводчиков.

Проверка огнестойкости полой металлической двери

Перед началом установки дверного доводчика важно проверить, соответствует ли полая металлическая дверь огнестойкости. Огнестойкая полая металлическая дверь будет иметь этикетку на стороне петель двери, на которой указан класс огнестойкости. Наиболее распространенные противопожарные двери рассчитаны на 3 часа. Если полая металлическая дверь является противопожарной, установленный дверной доводчик также должен быть огнестойким, что означает, что он должен иметь маркировку UL10c, которая указывает на использование на 3-часовых противопожарных дверях. Установка неогнестойкого дверного доводчика не допускается для использования на противопожарных дверях.

Установка на полую металлическую дверь с усиливающей пластиной доводчика

Шаг 1: Просверлите отверстия и нарежьте резьбу

Выберите тип установки доводчика: стандартное крепление, крепление на верхний косяк или крепление на параллельном рычаге.

Положите корпус доводчика и башмак рычага в нужные места и карандашом отметьте места для монтажных отверстий. Используя сверло №7, аккуратно просверлите каждое монтажное отверстие. Если для крепления корпуса доводчика и башмака рычага используются крепежные винты, то каждое просверленное отверстие необходимо нарезать метчиком 1/4-20. Однако, если используются саморезы по металлу, нарезание резьбы не требуется. Усиливающие пластины полых металлических дверных доводчиков обычно изготавливаются из стали 12 калибра, поэтому всегда необходимо предварительное сверление.

Шаг 2: Установите корпус и рычаг доводчика

Установите корпус и рычаг доводчика на дверь и раму. Обязательно предварительно натяните пружину доводчика в соответствии со спецификациями производителя. Соедините рычаг доводчика с корпусом доводчика.

Шаг 3: Правильная регулировка доводчика

Тщательно отрегулируйте скорость доводчика. Помните, что в соответствии с разделом 404.2.8 стандартов ADA для закрытия двери должно пройти не менее 5 секунд с 9от 0 до 12 градусов.

Установка на полые металлические двери без усиливающей пластины доводчика

Шаг 1: Просверлите монтажные отверстия

К сожалению, полые металлические двери без усиливающей пластины доводчика часто намного дешевле, поэтому такие иногда пробирались на строительные торги, чтобы показать себя по более низкой цене, чем у конкурентов. Если полая металлическая дверь не имеет усиливающей пластины, рекомендуется использовать гайки и болты с втулкой или половые гайки и болты, поскольку они помогут предотвратить разрушение полой металлической двери или образование ямочек при установке дверного доводчика. Гайки и болты с втулкой значительно увеличивают прочность крепления, гарантируя, что доводчик не оторвется от двери.

Выберите тип установки дверного доводчика: стандартное крепление, на верхний косяк или на параллельный рычаг. Положите корпус доводчика и башмак рычага в нужные места и карандашом отметьте места монтажных отверстий. Используя сверло 9/32 дюйма, осторожно просверлите каждое монтажное отверстие насквозь со стороны дверного доводчика. Затем с помощью сверла 3/8 дюйма просверлите каждое монтажное отверстие на стороне, не закрывающей доводчик, стараясь не пройти до конца. путь через это время.

Шаг 2: Установка корпуса и рычага доводчика

Установите корпус и рычаг доводчика на дверь и раму. Вставьте накидную гайку в каждое отверстие и осторожно затяните каждый болт, который входит в накидную гайку. Обязательно предварительно натяните пружину доводчика в соответствии со спецификациями производителя. Соедините рычаг доводчика с корпусом доводчика.

Шаг 3. Правильная регулировка доводчика

Тщательно отрегулируйте скорость доводчика. Помните, что в соответствии с разделом 404.2.8 стандартов ADA для закрытия двери должно пройти не менее 5 секунд с 9от 0 до 12 градусов.

Ознакомьтесь со строительными и противопожарными нормами

В соответствии с некоторыми строительными и противопожарными нормами в ваших дверях может потребоваться использование накидных гаек и болтов. Всегда лучше перепроверить, так как коды различаются в зависимости от местоположения здания. Крепежи для противопожарных/дымовых дверей в сборе должны соответствовать NFPA 80. В некоторых случаях NFPA 80 может предписывать дополнительные крепления, которые не поставляются со стандартными дверными доводчиками.

Заключение

Это руководство очень полезно для установки любого промышленного дверного доводчика на полую металлическую дверь. Если полая металлическая дверь имеет встроенную усиливающую пластину доводчика, то можно использовать саморезы или крепежные винты. Если полая металлическая дверь не имеет доводчика, то следует использовать накидные гайки и болты. Конечно, всегда сверяйтесь с местными юрисдикциями, строительными и противопожарными нормами, так как в некоторых случаях могут потребоваться другие крепления. Если вам нужен доводчик для полой металлической двери для новой установки или замены, мы рекомендуем дверные доводчики Liberty. Эти продукты очень высокого качества и изготовлены на века. Если вы хотите заменить свой оригинальный дверной доводчик новым дверным доводчиком с соответствующими монтажными отверстиями, мы можем помочь. Пожалуйста, ознакомьтесь с нашим руководством «Как заменить дверной доводчик».
