Как правильно уложить ондулин на крышу пошаговая инструкция: Монтаж ондулина своими руками – инструкция как правильно покрыть крышу ондулином + видео

Монтаж ондулина своими руками – инструкция как правильно покрыть крышу ондулином + видео

Ондулин (еврошифер, onduline) используется в качестве кровельного материала уже более полувека. За это время он отлично зарекомендовал себя, чему способствовали такие преимущества как простота монтажа ондулина, малый вес и доступная стоимость.

Кровельный ондулин предпочитают люди, которые заботятся об экологичности своего жилища. Ведь еврошифер не содержит запрещенного во многих странах асбеста, его основу составляет целлюлоза, смешанная с битумом. А минеральные вещества и связующие добавки обеспечивают ему прочность и надежность. Кроме того, частный дом, накрытый ондулином красив и элегантен.

Гарантийный срок эксплуатации ондулина – 15 лет, при условии, что соблюдена технология монтажа ондулина. Вот на этом мы и остановимся. Рассмотрим пошагово, какие требования нужно выполнить, чтобы качество работы соответствовало стандартам.

Технология устройства крыши из ондулина поэтапно.

1. Расчет ондулина на крышу

Проще всего воспользоваться калькулятором на сайте продавца или обратиться к консультанту. Но, чтобы иметь первоначальное представление нужно разделить суммарную площадь всех скатов крыши и разделить на полезную площадь одного листа. Добавить от 5 до 15 % на отходы. Величина отходов зависит от сложности стропильной системы.

2. Монтаж обрешетки под ондулин

Ввиду того, что ондулин гибкий кровельный материал, технология его монтажа предусматривает крепление листов на деревянную обрешетку. Для обрешетки крыши под ондулин используется брус 60х40.

Шаг обрешетки под ондулин

• угол уклона ската до 10° (1:6) предполагает устройство сплошной обрешетки, в противном случае лист прогнется;

• угол в 10 – 15° (1:4) – шаг обрешетки 450 мм;

• угол свыше 15° – шаг 610 мм.

Нюанс. Профессионалы советуют не экономить на обрешетке и во всех случаях делать ее сплошной. В этом случае листы не прогнуться ни от жары, ни под снеговыми или ветровыми нагрузками.

Установка дополнительных обрешеточных реекПогрешность в прибивании листов может привести к тому, что лист деформируется, поэтому брус обрешетки нужно правильно крепить.

Обеспечить параллельность их расположения можно, если пользоваться лекалом. Укладка куска бруса между предыдущим и последующим брусом обрешетки будет хорошим подспорьем.

В месте будущего крепления коньковой планки нужно установить дополнительные обрешеточные рейки.

Обратите внимание. Монтаж гидроизоляционной пленки не является обязательным этапом при устройстве крыши из ондулина. Поэтому потребность в ее установке определяется собственником.

3. Установка планки ендовы

Обратите внимание, она устанавливается до начала монтажа листов. Ее установка производится на специальные кляймера. Под нее нужно сделать дополнительную сплошную обрешетку. Более подробно процесс ее обустройства показан на схеме.

Схема установки планки ендовыМонтаж планки ендовы

4. Монтаж листов ондулина

Разметка ондулинаМонтаж начинается с правильной разметки. Карандашом нужно нарисовать тонкую линию, вдоль которой будут вкручиваться саморезы. Линии на листе располагаются на расстоянии равном расстоянию между брусьями обрешетки.

Совет. Чтобы линия была ровной, несмотря на волны ондулина, можно сделать следующее: наметить расстояние по высоте волны, уложить лист на лист и провести линию вдоль второго листа. Тогда на первом будет ровная и четкая полоса.

Резка ондулинаЧтобы работа на высоте не создавала неудобств нужно предварительно раскроить ондулин на определенные заготовки (в случае если коттедж имеет ломаные скаты). Резать ондулин можно с помощью электролобзика, болгарки или ножовки.

Чтобы не запутаться, куда какой лист крепить, нужно пронумеровать их и нанести номера на чертежи.

Совет. Чтобы предотвратить застревание пилы в ондулине её нужно смазывать маслом.

Как крепить ондулин правильно?

Для этого нужно придерживаться технологии. Сначала приступаем к монтажу первого листа. Работу рекомендуется начинать с подветренной стороны. Тогда накрывная волна не будет подвергаться ветровой нагрузке.

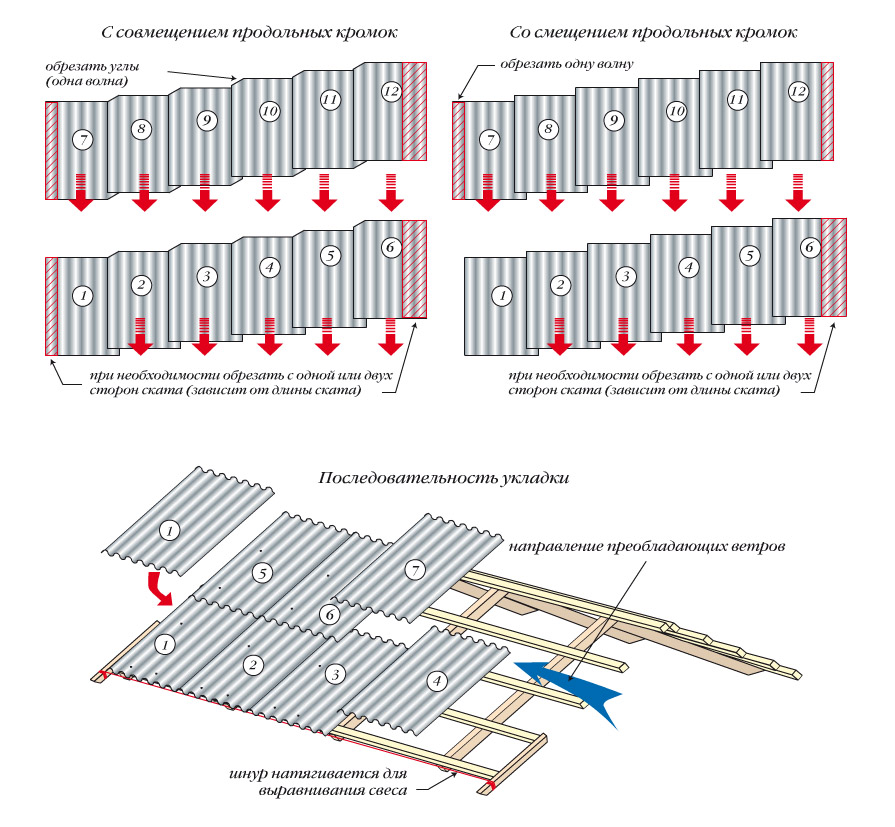

Последовательность укладки листов ондулина с учетом ветровой нагрузки

Кроме того, ввиду некоторых свойств ондулина в процессе его монтажа нужно выдерживать определенный температурный режим.

Монтируется ондулин при температуре от 0 до 30°. Работа в этой температурной зоне позволяет устранить два недостатка ондулина:

• хрупкость на излом. Это связано с тем, что в более холодное время повышается риск повреждения материала и появления трещин.

  Нюанс. Если нужно осуществить замену листа, лучше предварительно высверливать отверстия под саморез в листе.

• растягивание материала. Поэтому в жаркое время нельзя укладывать материал внатяжку.

Совет. Многие работники стараются уменьшить время монтажа прибивая растянутые листы. При изменении температуры такой лист деформируется. В последствие, чтобы устранить подобные дефекты необходимо полностью перекрывать крышу.

Правильная установка первого листа ондулина позволит сделать монтаж более легким. Поэтому нужно тщательно выровнять лист вдоль торца и карниза. При этом, ондулин не должен выступать за карниз более чем на 50 мм. В противном случае, вода будет переливаться через желоб водосточной системы, а сам лист может прогнуться, что будет выглядеть не эстетично.

Нюанс. Первый и каждый последующий лист крепится основательно, только после проверки на горизонталь. Для этого нужно пользоваться уровнем.

Порядок крепления последующих листов ондулина показан на фото.

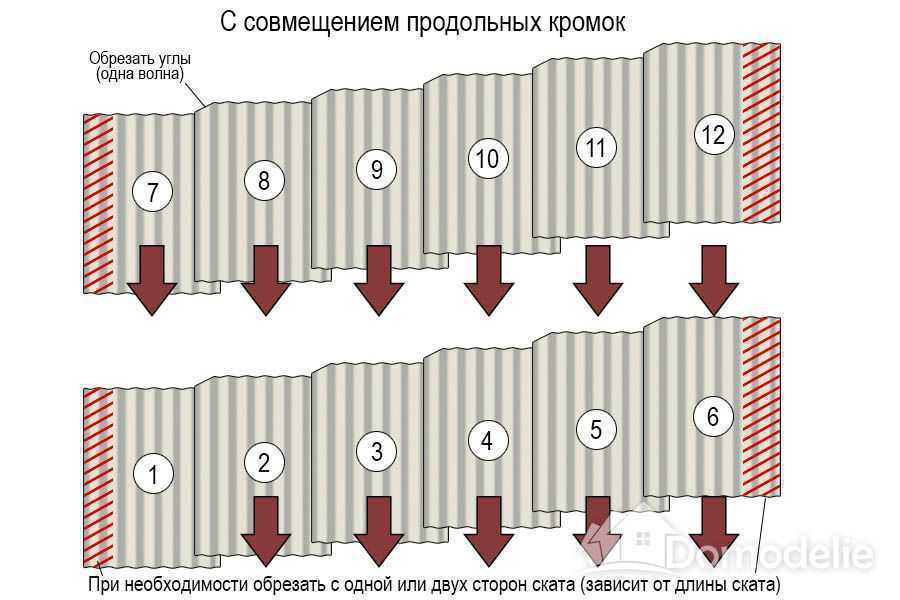

Ондулин укладывается в шахматном порядке с обязательным продольным и поперечным нахлестом. Чтобы достигнуть этого, монтаж второго ряда начинается с половины листа.

Важно знать, что на величину перехлеста влияет угол наклона ската. А именно:

• угол уклона ската до 10° — продольный нахлест составляет две волны, поперечный не менее 200 мм.

• угол в 10-15° — продольный нахлест составляет одну волну, поперечный не менее 160 мм.

• угол свыше 15° — продольный нахлест составляет одну волну, поперечный не менее 140 мм.

5. Укладка ондулина на крышу

Надежность крепления еврошифера зависит от вида применяемых метизов и способа их крепления.

Саморезы с буром по металлуПоскольку все крепежи остаются на виду, иные способы еще не придуманы, то лучше использовать метизы с шляпкой по цвету материала. Кроме того, они состоят из гвоздя, широкой шляпки и прокладки — это обеспечивает герметичность монтажа.

Для обрешетки из металла используются саморезы с буром по металлу.

Материал подготовлен для сайта www.moydomik.net

Гвозди со специальной шляпкойДля деревянной обрешетки пригодны гвозди со специальной шляпкой, которая закрывает металл от внешних факторов.

Такие гвозди требуют внимания при монтаже.

Сильно забитый гвоздь или не забитый до конца невозможно накрыть шляпкой. В результате этого надежность фиксации снижается.

Гвозди с монолитной шляпкойПрофессионалы советуют использовать новые гвозди для ондулина. Их шляпка монолитная и выдерживает удары молотком.

Для того чтобы прибить саморезы ровно, советуем воспользоваться натянутой веревкой и осуществлять крепеж строго по линии.

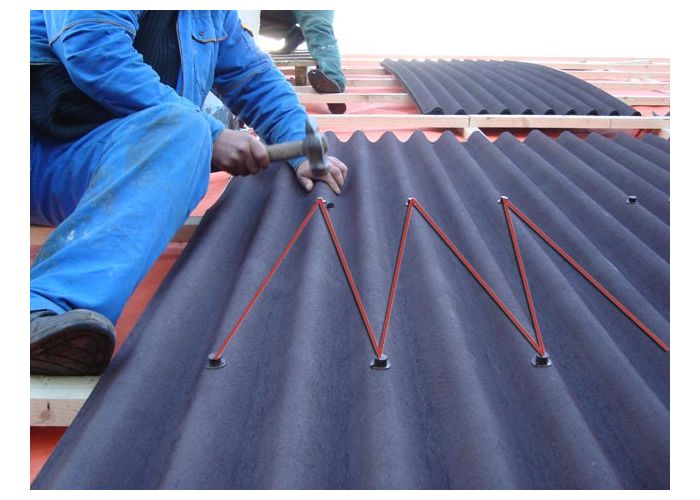

Крепятся метизы строго в волну, в самую высокую ее точку. При этом нижнюю и верхнюю часть листа нужно закрепить в каждую волну, а по средине – зигзагом.

Схема крепления метизов показана на фото.

Схема крепления ондулина метизами при шаге обрешетки в 45 смСхема крепления ондулина при шаге обрешетки в 61 см

Как правильно крепить ондулин показано на рисунке.

Как правильно крепить ондулин метизами

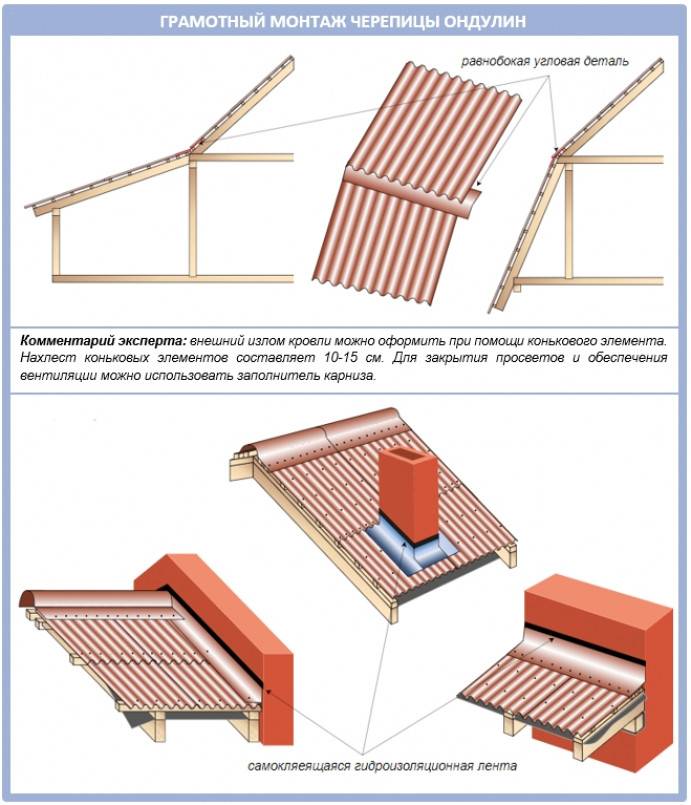

6. Доборные элементы (комплектующие ондулина)

Монтаж ондулина на этом не завершается. Чтобы ваш загородный дом имел презентабельный вид, а крыша была надежно защищена от протекания, нужно установить декоративные элементы. К ним относятся конек, карниз, ветровая планка и ендова.

Конек монтируется на стыке двух скатов. Обязательный нахлест должен составлять не менее 120 мм. Конек можно приобрести, а можно сделать своими руками. Для этого верхние листы заводятся через место стыка и прибиваются на верху противоположного ската. Правда, сделать это можно, только когда на улице жарко и ондулин достаточно мягкий. Место крепления конька можно облагородить деревянной заглушкой.

Нюанс. Конек устанавливается на предварительно установленные обрешеточные рейки.

Подкладка ленты под конекПод коньком нужно подкладывать специальную изолирующую самоклеющуюся ленту. Если на ней сэкономить, то снег будет задуваться под конек, и стекать на крышу. Ведь гидроизоляция под ондулин не предусмотрена. А, показанная на фото конструкция, надежно защитит чердак или манасрду от дождевой и талой воды.

Уплотнительная лента под свесом листа ондулинаСовет. Такую же ленту сроит установить и в месте свеса листа ондулина. Это предотвратит задувание снега из-под карнизной планки, а также позволит реализовать естественную вентиляцию на чердаке. Кроме того, чердак станет недоступным для мелких птиц или насекомых.

Строительство невентилируемых кровель предусматривает использование герметика вместо ленты.

• Карнизная или ветровая планка устанавливаются по волне листа. Нахлест должен составлять не менее 10 см.

• Примыкание к стене или обвод выступающих элементов. Для этого используется специальный покрывающий фартук. Его использование гарантирует герметичное устройство кровельного узла.

Покрывающий фартук

7. Естественное освещение

Для того чтобы обеспечить проникновение дневного света можно установить окно-люк под ондулин. Обычные мансардные окна для этих целей не годятся.

Окно-люк под ондулинЛюк-окно под ондулин

Однако сегодня на рынке представлен такой материал как светопрозрачный ондулин. При монтаже обычный лист заменяется светопрозрачным, это позволяет существенно снизить время, сложность и стоимость монтажа окон.

Светопрозрачный ондулин

Придать крыше из ондулина эксклюзивный вид можно путем комбинирования различных цветов в процессе выполнения работ.

Видео-инструкция по монтажу ондулина

Заключение

Как видим, работая с таким материалом как кровельный ондулин можно покрыть крышу не только частного дома, но и гаража, беседки или бани. Если придерживаться советов и рекомендаций, а также следовать инструкции, то можно выполнить устройство ондулиновой кровли своими руками.

Пошаговая инструкция укладки ондулина

11.11.2021

На протяжении 50 лет ондулин (еврошифер) успешно используется на крышах разных сооружений. Он показал высокие эксплуатационные характеристики, к тому же легкий, доступен по цене и просто монтируется.

Ондулин выбирают владельцы домов, для которых важна экологичность материала. В состав еврошифера не входит асбест, запрещенный во многих странах, но используется целлюлоза с добавлением битума. За счет связующих добавок, минеральных веществ достигается надежность и прочность этого кровельного материала. Стоит отметить высокие эстетические характеристики ондулина – дом, накрытый еврошифером, выглядит элегантно и стильно.

Разберем пошагово правила и требования к укладке ондулина, чтобы кровля получилась надежной и качественной.

Монтаж еврошифера – инструкция для самостоятельной работы

Технология монтажа кровельного материала включает ряд этапов.

1. Расчет материала

Чтобы посчитать первоначально самостоятельно, следует суммировать площадь скатов крыши и полученное число разделить на площадь листа еврошифера. К полученному результату добавляется 5-15% (допуск на отходы). В зависимости от сложности крыши определяется, сколько отходов получится.

2. Обрешетка

Ондулин представляет собой гибкий материал, поэтому его монтируют поверх деревянной обрешетки. Для ее создания используют брус размером 60х40 мм.

Нужно определить шаг обрешетки исходя из уклона стропильной системы.

• Если уклон под углом до 10°, необходимо сооружать сплошную обрешетку, что позволит избежать провисания листов;
• При угле уклона 10-15°, делать обрешеткунужно с шагом в 450 мм;
• Для угла более 15° выдерживают шаг 610 мм.

Особое внимание нужно уделить креплению брусьев обрешетки и укладке ондулина, чтобы избежать деформации кровельного материала.

Используя лекало гораздо проще соблюсти параллельность размещения листов кровли. Как вариант, можно укладывать кусок бруса между двумя прибиваемыми брусьями обрешетки.

Под будущую коньковую планку рекомендуется монтировать обрешеточные рейки.

На что стоит обратить внимание. Под ондулин не нужно настилать гидроизоляционную пленку, это не обязательно. Собственник самостоятельно принимает решение, будет ли он дополнительно укладывать этот материал.

Она должна быть установлена до того, как начнется монтаж ондулина. Планка насаживается на особые кляймера. Обязательно дополнительно делается сплошная обрешетка. Схема детального процессаукладки планки ендовы.

Разметка листов. Изначально нужно нанести правильную разметку. Карандашом рисуется линия, по которой ориентируются при вкручивании саморезов. Линии наносятся на расстоянии соответствующему расстоянию между брусьями.

Рекомендация. Чертить карандашом линии на волнах ондулина сложно, поэтому можно поступить следующим образом: отметить по высоте волны нужное расстояние, положить лист и отметить линию вдоль следующего листа. Это позволит отметить полосу ровной.

Резка листов ондулина. Работать на высоте сложно, поэтому удобнее раскроить листы кровельного материала на заготовки под ломанный скат. Для резки ондулина используют ножовку, электролобзик, болгарку.

Чтобы не нарушить расположение крепления листов, рекомендуется их пронумеровать и отразить номера в чертежах.

Технология крепления ондулина

Важно соблюсти технологию монтажа еврошифера. Вначале монтируется первый лист материала с подветренной стороны. Это позволит убрать ветровую нагрузку накрывной волны.

Укладку ондулина проводят при температуре в пределах 0-30°. Соблюдение температурного режима обеспечивает устранение двух недостатков кровельного материала:

• Растягивание листов. При высоких температурах материал внатяжку не укладывают.
• Хрупкость на излом. При охлаждении ондулин может повреждаться или на нем появятся трещины.

Главное правильно уложить первый лист ондулина, что является залогом правильного размещения листов в последующих рядах. Лист нужно уложить ровно вдоль карниза и торца. Максимальный «выход» листа за пределы карниза до 50 мм. Иначе во время дождя вода перельется через водосточный желоб, а лист ондулина прогнется.

Укладку листов осуществляют в шахматном порядке, соблюдая нахлест поперечно и продольно. Второй ряд следует начинать с середины листа кровельного материала.

Заключение

Кровельный ондулин удобен для обустройства крыши дома, беседок, гаража, бани. Если с точностью соблюдать инструкцию монтажа ондулина, то кровельные работы будут выполнены качественно.

листов ондулина. Инструкция по монтажу Ондулина

12. 07.20 5:55 12.07.20 Здание / Крыша

Ондулин

– один из самых удобных для монтажа, кровельных. Размеры листов ондулина позволяют возводить кровлю из этого материала даже в одиночку. Использование этих мягких, но в то же время достаточно прочных листов оправдано в различных областях гражданского строительства, от частных домов до небольших магазинов и административных зданий. Поэтому инструкция по монтажу ондулина будет полезна всем, кто планирует осуществлять кровельные работы.

Размеры листа ондулин и его потребительские свойства

Производство этого кровельного материала осуществляется с 1994 года. Тогда его изобрели во Франции. В нашей стране он появился сравнительно недавно, но заслужил заслуженную популярность. Технология производства «Еврошифер», он же ондулин, основана на битумной пропитке прессованной целлюлозы. Листы делаются волнистыми, похожими на привычный всем шифер.

Крыша из ондулина – практично, долговечно и эстетично

Цвет листов зависит от пигмента, добавляемого в битумную пропитку, а также от его насыщенности. Поверхность листов обработана термосмолой и другими минеральными компонентами. Это обеспечивает влагостойкость и долговечность.

Ондулин, фото которого можно найти в различных интернет-магазинах, состоит из нескольких веществ:

• Минеральные наполнители.
• Термосмола с минеральными пигментами.
• Битум очищенный от примесей.
• Целлюлозное волокно.

Полезный совет! Так как в составе ондулина преобладают битумные компоненты, то при нагревании он выделяет стойкий запах нефтепродуктов. По этой причине его не рекомендуется использовать в детских учреждениях и в местах с плохой циркуляцией воздуха.

Стандартные размеры листа ондулина мало чем отличаются от размеров листов шифера и составляют:

• Нормальная длина – 2 м.
• Общепринятая ширина 0,95 м.
• Толщина изделия – 3 мм.
• Волна имеет высоту 3,6 см.
• Масса одного листа 6 кг.

Отличие заключается в весе, который значительно меньше, и меньшей высоте волны. Именно вес является основным преимуществом перед другими кровельными материалами. Ведь детали стропильной системы под ондулиновой крышей могут быть намного тоньше. Так как этот материал условно можно отнести к мягкому типу кровли, его монтаж очень удобен. Закрепите листы к обрешетке гвоздями с большими шляпками. Вырезать их можно обычной ножовкой или циркулярной пилой. Размеры ондулина позволяют укладывать его поодиночке или вместе, что значительно снижает стоимость монтажных работ. В качестве недостатков укажем: запах при нагревании и низкий класс пожарной безопасности.

Инструкция по монтажу ондулина

Технология монтажа этого материала на скатную кровлю сильно зависит от угла ее наклона. Если он лежит в пределах от 5 до 10 градусов, то делается сплошная обрешетка. Он может быть изготовлен из теса толщиной от 15 до 25 мм или из многослойной фанеры. Между собой соседние листы укладываются внахлест на 2 волны. Листы соседних рядов укладываются друг на друга на 300 мм. Верхний лист укладывается на нижний до тех пор, пока он не достигнет вершины ската. Стандартные размеры ондулина позволяют укладывать три ряда листов на 5-метровом уклоне.

Если угол наклона плоскостей скатов кровли увеличивается в пределах 10 – 15 градусов, то обрешетку можно делать несплошной. По осям берется интервал 45 см. То есть это расстояние между верхними кромками двух соседних досок. Нахлест по концам 200 мм, а по бокам в 1 волну. Углы наклона более 15 градусов позволяют использовать обрешетку с осевым интервалом 60 см, нахлестом на концах 170 мм и бортиком в 1 волну.

Каждая обрешетка прибивается параллельно карнизу. Для этого из брусков делают эталонный «промежуток», которым отмечают место крепления каждой следующей доски обрешетки. Чтобы аккуратно разложить волнистые листы, нужно взять небольшой кусочек ондулина с ровным краем и нарисовать на нем цветным карандашом. Это позволит провести точные линии.

Полезный совет! При резке листов ондулина ножовку необходимо смазывать машинным маслом. Это не позволит ей застрять в вязкой структуре материала.

Ондулин – мягкий материал, легко режется строительным ножом. Сделать крышу из ондулина своими руками не так уж и сложно.

Пошаговый алгоритм монтажа кровли из ондулина

Дальнейшие инструкции по монтажу ондулина такие:

• Определяем край кровли, который находится с другой стороны от господствующих ветров в вашем районе.
• От выбранного края крыши начинаем укладывать первый ряд. При этом особое внимание следует уделить первому листу. Его нижний срез должен быть абсолютно параллелен карнизу. Сначала его крепят на один ноготь, чтобы при необходимости скорректировать положение.

Последовательность укладки листов ондулина, в соответствии с направлением ветра

• По всей длине планки рейки натягивают канат. Это необходимо для того, чтобы гвоздь не выходил за пределы доски. Когда уложены 3 листа, и вы убедились, что они лежат параллельно карнизной доске, прибейте их гвоздями. В каждый лист необходимо вбить около 20 гвоздей. По торцам листов в каждую волну вбиваются гвозди, посередине можно через один, а боковой нахлест фиксируется с двух сторон.
• После того, как начальный ряд надежно прибит, можно приступать к укладке второго. Особое внимание следует уделить притирке гвоздями. Листы в этих местах не должны иметь люфтов. Аналогично укладываем все последующие ряды ондулина. При передвижении по простыням ногами нужно заходить только в места, где есть ящики и только в мягкой обуви, а лучше босиком, если позволяет погода.

После укладки и фиксации первого ряда листов ондулина можно приступать к укладке второго ряда

• Когда листы на обоих скатах кровли полностью закреплены, приступайте к монтажу конькового элемента. Он сделан из того же материала, поэтому очень податлив. Крепить его начинают с той же стороны, откуда начали укладывать листы. Нахлест делается не менее 125 мм. Прибейте коня в каждую волну всех листов с двух сторон.

• После этого оформить ендовы, если таковые имеются, которые производятся и продаются вместе с листами. Для их устройства делают специальную обрешетку.
• Закрытие торцов кровли производится шпунтовым или коньковым ондулином, который начинают прибивать снизу. Его крепление производится как сверху, так и сбоку. Если на крыше есть различные элементы или вертикальные стены, то стыки с ними можно оформить с помощью той же ендовы. При этом необходимо организовать в этом месте хорошую гидроизоляцию, чтобы ондулин не протекал. Отзывы владельцев иногда негативные из-за того, что этому моменту не уделялось должного внимания. Течь всегда начиналась именно в таких местах.
• Если крыша сложная или четырехскатная, придется резать ондулин под углом. Размеры листа таковы, что сделать это не составит труда. Нижний край первого листа совмещают с началом ската. В этом случае скат наклонного гребня будет той линией, по которой необходимо разрезать этот лист. Со всеми последующими листами, расположенными выше, проделываем те же манипуляции. Угловой стык закрывается коньковым элементом и вбивается гвоздями в каждую волну.

Полезный совет! Инструкция по монтажу ондулина предполагает монтаж под него пароизоляции. Строители рекомендуют использовать пароизоляционную мембрану того же производителя, что и сами листы.

В ассортименте производителей ондулина всегда имеется пароизоляционная мембрана

Какие еще дополнительные детали можно использовать при устройстве кровли из ондулина

Так как этот материал имеет свойство выделять резкий запах при нагревании под солнечными лучами, кровля и мансарда нуждается в регулярном проветривании, особенно в жаркое время года. Для этого производители выпускают различные кровельные вентиляторы, совместимые именно с ондулином. Их монтируют в любом месте плоскости крыши гвоздями в каждую волну. При этом стыки хорошо гидроизолируются.

Мансардные окна предназначены для освещения чердачного помещения. При их установке необходимо, чтобы верхний лист накладывался на основание этого элемента. Окна также крепятся гвоздями для ондулина. Отзывы владельцев говорят о том, что использование таких окон вполне оправдано, так как кроме освещения они дают возможность при необходимости выйти на крышу.

Размещение мансардного окна в кровле, покрытой ондулином

Еще одним полезным элементом является наполнитель карниза. Это прокладка, которая укладывается под ондулин на уровне карниза или под коньковый элемент. Он нужен для того, чтобы птицы не проникали на чердак.

Кровли из ондулина, фото которых часто можно встретить при просмотре вариантов отделки, позволяют сэкономить не только на стоимости самого материала, но и на деталях стропильной системы. Кроме того, для установки не требуются дополнительные люди. Посмотрев видео, как покрыть крышу ондулином своими руками, со всем можно справиться самостоятельно.

Как правильно провести трубу через крышу Ондувилла

В чем особенность ондулиновой кровли

В составе ондулина отсутствуют вредные для окружающей среды компоненты, что достигается применением новейших технологий при его производстве. Листы ондулина производятся на основе целлюлозы и некоторых добавок. Чтобы эта кровля была жесткой и водонепроницаемой, для ее обработки используется специальный битумный материал с добавлением смолы. Для окрашивания готовых листов используются специальные составы, делающие их очень эстетичными и более устойчивыми к внешним воздействиям.

Ондулин внешне похож на керамическую и обычную черепицу, либо на сланец. При этом качественные характеристики обоих покрытий особо не отличаются. Имитация шифера производится размером 200х95 см; меньшие параметры используются для тайлов. Черепичная имитация ондулина в основном используется для отделки крыш сложной формы, что значительно снижает количество обрезков. Простые крыши обустраивают ондулиновым шифером: простота укладки материала позволяет покрыть крышу ондулином своими руками в очень короткие сроки.

Необходимость устройства прохода через крышу

При невозможности обустройства дымохода снаружи его проводят через крышу

Проход через крышу для дымохода может понадобиться при при строительстве здания, установке в нем котла или печи, либо при капитальном ремонте кровли. При строительстве дома с нуля сложностей с правильным обустройством дымохода обычно не возникает, так как работа организуется в соответствии с проектом и прилагаемой к нему инструкцией. Если арендатор решил установить отопительное оборудование в уже эксплуатируемое здание, встает вопрос об организации прохода дымохода через кровлю с соблюдением норм пожарной безопасности и качественной изоляции поврежденных участков кровли от влаги.

Если позволяет конструкция агрегата, дымоходный узел может быть выполнен снаружи здания. Это особенно целесообразно при использовании мазута или дизельного топлива, так как поможет избавить обитателей жилища от специфического запаха этих веществ.

Сильные и слабые стороны материала

Ондулин очень устойчив к разрушающим атмосферным воздействиям. Его легко установить, в результате чего получается очень эстетичная поверхность крыши. Финансовые затраты на приобретение материала не очень велики.

Ондулин обладает следующими положительными качествами:

1. Отличная экологичность.
2. Долгий срок службы.
3. Внешняя эстетика.
4. Насыщенные цвета.
5. Простая и быстрая установка.
6. Удобные размеры для минимизации отходов при увеличении скорости облицовки кровли.

Благодаря этим показателям ондулин завоевал высокую популярность в сфере частного домостроения. Так как в материале нет вредных компонентов, его часто используют для покрытия деревянных строений. С помощью ондулина часто ремонтируют старые крыши без снятия старого кровельного покрытия. Это становится возможным благодаря небольшому весу ондулина (3 кг/м2), поэтому существенного увеличения нагрузки на стропильную систему и конструкцию дома в целом не происходит.

Гарантия на эту облицовку составляет 15 лет. Однако практический опыт показывает, что при соблюдении правил монтажа и ухода такая крыша может прослужить в разы больше. При этом, что немаловажно, в процессе эксплуатации внешние декоративные качества покрытия практически не меняются, надолго сохраняя первоначальную свежесть.

Однако главным достоинством материала является возможность укладки кровли из ондулина своими руками. Процедура этой работы очень похожа на монтаж листов шифера, при этом ондулин легче, прочнее и экологичнее.

Что касается недостатков ондулина, то основным из них является способность материала воспламеняться в случае прямого воздействия пламени. По этой причине практикуется обработка листов ондулина специальными огнезащитными пропитками для снижения их горючести. Также важно понимать, что значительный срок эксплуатации приводит к тому, что цвет кровли постепенно тускнеет: особенно это касается темных оттенков.

Пожарная безопасность

Последствия неправильной установки дымохода, проходящего через крышу

Стропильная система, а также паро- и гидроизоляционные слои кровли при нагревании могут расплавиться или воспламениться. Для закрытия уязвимых от действия огня компонентов по периметру отверстия монтируется защитный короб из бруса дерева, обработанного негорючими и антигнилостными составами. Устанавливается снаружи на одном уровне с обрешеткой. Слои утеплителя необходимо закрепить по всему периметру. Полотно разрезается крестом и внутрь заворачиваются треугольники. Материал фиксируется скобами или крупными гвоздями. Для герметизации стык можно обработать специальным составом.

Проход трубы через кровлю предполагает изоляцию дымохода от температурных воздействий: для этого соответствующие участки необходимо обшить негорючей прокладкой, например, из базальтовой ваты. Для организации проходки запрещается использовать детали, не обладающие термостойкостью.

Признаки качества ондулина

К сожалению, на рынке строительных товаров встречается довольно много некачественных подделок ондулина.

Следующие советы помогут вам отличить настоящий материал от подделки:

• На обратной стороне настоящего ондулина всегда есть черная сетка.
• Количество волн исходного листа всегда фиксировано — 10 штук.
• Волны имеют стабильную высоту 36 мм.
• Наружная поверхность материала имеет характерную шероховатость наподобие марли.
• Качественные листы отличаются насыщенными матовыми оттенками.
• Крайняя волна всегда снабжена пломбой с клеймом производителя.
• Материал имеет сопроводительный фирменный сертификат и гарантийный талон на 15 лет.

Противопожарное оборудование

Выпуск новых строительных материалов и развитие передовых технологий являются гарантией эффективной теплоизоляции. Выбор материалов для этой цели во многом определяется формой дымохода, способом оборачивания трубы, отводящей горячие газообразные вещества при сгорании топлива.

Основная трудность заключается в том, чтобы не допустить излишнего нагрева материалов, прилегающих к дымоходу, чтобы они не воспламенились в любом типе здания.

В большинстве домов частных домовладений дымоход идет от:

• котла на твердом топливе;
• камин;
• печи;
• плиты для приготовления пищи.

Имеют разную степень нагрузки и уровень нагрева до максимальной температуры, но изоляция нужна в каждом случае. Сборный или модульный дымоход, изготавливаемый по типу сэндвич-системы, предполагает готовую изоляцию двойных труб слоем базальтовой ваты. Эффективен как для теплоизоляции, для снижения вероятности образования конденсата, так и в качестве защиты от перегрева кровельных материалов, выходящих через кровлю. Осталось правильно организовать герметичность этого прохода, чтобы влага не попадала в дом.

Комплект керамического дымохода

Перед тем, как утеплить трубу в бане или жилом доме, следует выбрать наиболее подходящий для вашего проекта вариант. Керамический дымоход не менее эффективен и долговечен; используется для камина или бани. В сборку готовой конструкции входят комплектующие из противопожарных материалов. Одни из них прилегают непосредственно к трубе или закрывают ее, другие предназначены для герметизации прохода через кровлю.

Выбор места выхода дымохода должен быть таким, чтобы облегчить работы по утеплению. Но труба должна возвышаться над коньком на 30-40 см, во избежание обратной тяги при сильном ветре, поэтому трубу часто выводят через конек.

Рекомендации по установке — схема крепления

Чтобы минимизировать время укладки материала и величину потерь на его обрезку, при этом добиться значительного срока службы, рекомендуется принять несколько простых правил, как правильно монтировать ондулин. Очень важно, чтобы во время монтажных работ температурный режим находился в пределах от 0 до +30 градусов. Тепло провоцирует размягчение битума, из-за чего листы деформируются. Мороз делает ондулин очень хрупким, что увеличивает риск растрескивания при перемещении монтажника или забивании гвоздей. Некоторые производители допускают небольшие заморозки при укладке материала, но с этим лучше не экспериментировать.

Если при монтаже кровли из ондулина своими руками установится жаркая погода, важно избегать растяжения листов: после перепадов температуры места установки креплений могут деформироваться или покрыться с трещинами. Резать ондулин лучше всего ножовкой по дереву, обязательно смазав маслом: это позволит избежать застревания инструмента. Для этих целей можно использовать и циркулярную пилу.

От использования болгарки лучше воздержаться, так как место среза в этом случае начинает плавиться. Листы ондулина крепятся на обрешетку с помощью специальных кровельных гвоздей, входящих в комплект обшивки. Схема крепления ондулина требует 20 таких креплений: 10 снизу, 5 — сверху и 5 — посередине.

При обустройстве обрешетки очень важно учитывать уклон ската. Если речь идет о небольшом уклоне до 10 градусов, используется прочная надежная обрешетка, изготовленная из шпунтованных досок или фанеры.

При уклоне на обрешетке 10-15 градусов между перемычками делают шаг 45 см. А при уклоне уклона более 15 градусов шаг элементов обрешетки увеличивают до 60 см.

Любая обрешетка каркаса в районе ребер, ендов и конька выполняется сплошной, в связи с повышенными требованиями к утеплению.

Укладка на готовую крышу

Инструкция следующая:

1. В выбранном месте делается отверстие для трубы.

2. Теперь можно установить трубу через специальный фартук. Края фартука подворачивают под лист ондулина, а зазоры в местах примыкания заделывают лентой Ондуфлеш.
3. Фартук прибивается к обрешетке и армируется накладкой с внутренней стороны крыши.

Внимание! Если фартук универсальный, то угол наклона крыши неважен. Иногда углы не совпадают. В этом случае переходник изготавливается вручную из оцинкованной стали или листа меди.

Чем покрыть крышу своими руками — пошаговый монтаж

Этап 1 … Монтаж ондулина на крышу начинается с оснащения стропил обрешеткой поверх предварительно уложенной пароизоляционной пленки. Такую же пароизоляцию можно установить со стороны чердака. Для заполнения зазоров обрешетки используют утеплитель, закрытый поверх стропильных ног гидроизоляционной пленкой. Поверх обрешетки контробрешетка снабжена ламелями, что позволяет создать технологическую вентиляционную полость.

Этап 2 … Кровля из ондулина своими руками начинается с первого ряда, со скатов крыши. Лучше выбирать для этого подветренную сторону, чтобы избежать задувания под кровельное покрытие. При креплении листов важно добиться, чтобы их нижние края выступали за пределы карнизной доски. Выступ подбирается индивидуально: главное, чтобы вода эффективно отводилась за пределы кровли, к середине желоба. В любом случае выступ не должен превышать 70 мм. При укладке ондулина делается нахлест на одну волну. На величину продольного нахлеста влияет степень уклона ската: обычно они находятся в пределах 17-30 см. На каждый лист уходит 20 кровельных гвоздей, которые забиваются по центру листа через волну.

Этап 3 … Укладка второго и каждого следующего листа осуществляется с его половины, чтобы добиться расширения швов кровли в соседних рядах. Данная схема монтажа используется до конька крыши.

Этап 4 … Перед укладкой последних рядов под коньковый профиль монтируется дополнительная обрешетка.

Для этих целей лучше всего использовать стандартный профиль той же фирмы, что и покрытие ондулин. Размер профилей внахлест друг на друга составляет 12,5 см. На каждую волну прибивается конек крыши.

Этап 5 . .. Если стена и конструкция кровли соединены, то используется стандартный профиль того же производителя. Тот же принцип применим и к оформлению мест соединения отдельных плоскостей кровельной поверхности (ендовы).

Этап 6 … Место примыкания крыши к фронтону должно быть хорошо защищено от влаги. Это делается одним из двух способов. Один из них предполагает загибание края листа ондулина, который прибивается к фронтонной доске. Второй прием реализуется за счет обшивки края крыши прямоугольным профилем, либо клещом: это также позволяет сделать место стыковки более эстетичным.

Выбор места для дымохода на крыше

Труба должна находиться вблизи самой высокой точки крыши крыша. Труба должна быть близко к самой высокой точке крыши. При этом необходимо соблюдать ряд требований пожарной безопасности:

• размеры сечения и высота выбираются по рекомендации производителя используемого отопительного оборудования;
• необходимо помнить о прямой зависимости между высотой дымохода и результирующей силой тяги агрегата;
• швеллер должен заканчиваться на 0,5-1,5 м выше конька крыши;
• чтобы не повредить стропильную систему, выход размещают между ее составляющими;
• если труба расположена низко на скате, нужно сделать ее длинной, чтобы уложиться в рекомендации по высоте над элементами кровли;
• конструкция состоит в основном из вертикальных частей труб (длина горизонтальных не более 1 м).

Узлы прохода не должны располагаться рядом с окнами чердака, иначе продукты сгорания топлива будут задуваться в него ветром. В местах, где скаты образуют внутренний угол, этого делать тоже не стоит. Там трудно добиться хорошего соединения с трубой. Кроме того, зимой в этих районах появляются скопления снега. Жестко крепить дымоходную конструкцию к крыше нельзя: при повреждении последней труба может разрушиться. Это также увеличивает вероятность возгорания.

Как ухаживать за ондулиновой кровлей

Если процесс укладки листов производился по всем правилам, особого ухода за ними в процессе эксплуатации не потребуется. Все, что нужно будет делать, это своевременно удалять различные загрязнения с крыши загородного дома из ондулина, чтобы она прослужила как можно дольше. Через определенное время наблюдается постепенная потеря ондулином первоначальной свежести цвета. Для восстановления былой привлекательности покрытия обычно применяют покраску, используя для этого специальный материал.

Как видно из описания, сделать крышу дома из ондулина своими руками вполне посильная задача. Все, что требуется в этом случае, — строго соблюдать технологию укладки и некоторые рекомендации, позволяющие на порядок увеличить продолжительность службы кровли.

Варианты прохода дымохода через крышу

При проходе возле деревянных стропил древесина обрабатывается огнезащитными пропитками

Чтобы вывести дымоход через крышу, в нем нужно сделать отверстие. Для кирпичной трубы ее диаметр должен превышать диаметр дымохода на 0,25 м. Если кровля выполнена из негорючего материала (например, из асбестоцементного шифера), показатель можно уменьшить на 3-5 см.

Если кровля облицована черепицей, при выполнении проходки потребуется установка дополнительного конструктивного элемента из стропил и обрешетки. Деревянные детали необходимо обработать противопожарной пропиткой и утеплить огнеупорным материалом – например, подойдет мягкая минеральная вата. Под трубу рядом с коньковой балкой укладывается защитный фартук. Если он снимается с конька, то фартук с одной стороны вставляется в конструкцию дымохода, а с другой прячется под кровлю.

Правильное выполнение прохода дымохода через крышу сводит к минимуму вероятность возгорания. При расчете размеров конструкции необходимо соблюдать нормы СНиП.

Что такое сэндвич-труба

Сэндвич — данный вид труб получил такое название за свою многослойность по аналогии с названным изделием. Внутренний и внешний слои таких труб представлены металлическими цилиндрами, а средний слой представляет собой слой теплоизоляции.

Металл для дымохода стали использовать давно. Простой пример – труба обычной буржуйки. Однако вскоре после ввода в эксплуатацию выяснилось, что металлические трубы имеют ряд недостатков. Проблема заключалась в том, что металлы, обладая хорошей теплопроводностью, быстро нагреваются и отдают тепло в окружающую среду, и всегда существует опасность воспламенения.

Решение оказалось простым — металлическая труба была обернута слоем термозащитного материала. Однако такой материал плохо переносит условия окружающей среды и не очень привлекателен с эстетической точки зрения. 9№ 0009

Сэндвич-трубы – следующее решение в эволюции металлических дымоходов. Поверх теплоизоляционного слоя укладывается еще одна металлическая труба, которая защищает два внутренних слоя от внешних воздействий и не портит внешний вид здания.

Важно! Сэндвич-трубы можно приобрести в готовом виде, а можно сделать своими руками, подобрав материалы необходимых параметров. Следует помнить, что внутренняя труба должна быть дороже и качественнее внешней, но меньшего диаметра, и чем толще слой теплоизоляции, тем выше температура горения топлива в подогревателе.

Внутренний цилиндр изготовлен из нержавеющей стали. Этот материал менее подвержен коррозии продуктами горения. Сталь должна быть качественной и высокотехнологичной. Предпочтение отдают тем вариантам, швы которых сварены методом TIG – наиболее надежному и износостойкому, но и самому дорогому.

Средний слой обеспечивает теплоизоляцию и защищает окружающие поверхности от тепла. Для этих целей используется минеральная вата плотностью не менее 120 кг/м3. Толщина этого слоя зависит от температуры внутри дымохода. Этот параметр следует подбирать индивидуально.

Внешний цилиндр также изготовлен из стали. Стоит отдать предпочтение нержавеющему материалу, но для экономии можно выбрать и оцинкованную сталь. Долговечность дымохода будет зависеть от его качества в меньшей степени, чем от качества внутреннего цилиндра. Кроме того, в продаже есть сэндвич-трубы с декоративными наружными цилиндрами.

Как вывести кирпичный дымоход через крышу

Для того, чтобы работа была выполнена качественно, и не приходилось повторять собственные ошибки, необходимо соблюдать несколько простых рекомендаций:

1. Планировка — даже при «стихийном» ремонте все же должен быть момент, когда стоит остановиться и подумать: где именно будет располагаться печь, как будет выполнена система дымоудаления. Где на крыше будет проходить дымоход. Расчет позволит рассчитать, какой высоты дымохода над крышей будет достаточно для обеспечения необходимой тяги.
2. Расположение дымохода. Существует общее практическое правило: чем сильнее ветер дует в дымоход, тем сильнее тяга в топке. Дымоход вслед за этим стараются расположить как можно ближе к центру крыши – к коньку. Высота над коньком зависит от того, насколько далеко от него находится труба.
3. Герметизация и изоляция дымохода на крыше — однослойный металлический дымоход может нагреваться при интенсивном горении, кирпич нагревается не так интенсивно, но все же требует применения теплоизоляции в месте выхода кровельного пирога проходит. Выход через крышу дымохода необходимо тщательно утеплить, чтобы через отверстие не проходила влага.

Эти три задачи являются основными и приоритетными и от профессионализма мастера зависит качество их выполнения.

Вывод трубы через кровельный пирог по всем нормам пожарной безопасности

Разделение дымохода и многослойного кровельного пирога (с утеплением, гидро- и пароизоляцией) выполняется по всем современным нормам:

Это может быть интересно

Теплоизоляция

Отличительные особенности и разнообразие потолочной плитки. ..

Теплоизоляция

Как утеплить потолок в деревянном доме?

Теплоизоляция

Что такое нагревательный кабель?

Теплоизоляция

Теплый «пирог» для металлического дымохода

• для двойных металлических труб предусмотрено внутреннее утепление минеральной ватой;
• одиночная труба покрыта готовой изоляционной оболочкой необходимого диаметра и защищена снаружи;
• в кирпичной кладке важно увеличить толщину стены порядка (38-40 см) и защитить контактные поверхности специальной штукатуркой.

Короб для выхода дымохода сооружают из поперечного бруса и стропил, соблюдая расстояние от деревянной конструкции до металлического дымохода не менее 15 см. Щель между ними заполняется базальтовой ватой.

В противопожарных нормах указано, что температура в контактном круге дымохода не должна быть выше 50°С. Пленочные мембраны внутри кровельного пирога могут быть выполнены из горючих материалов, поэтому зазор и дополнительное утепление негорючим между ними и трубой обязательна минеральная вата.
