Как правильно крепить стропила двухскатной крыши: Как ставить стропила на двухскатную крышу и правильно их закрепить

Как ставить стропила на двухскатную крышу и правильно их закрепить

Любое строение, жилой дом или хозяйственную постройку, трудно представить без крыши. Она защитит от атмосферных явления. В большинстве случаев используется двухскатная кровля. Данный вариант достаточно надежен и прост в исполнении. Основной конструкцией крыши является стропильная система. Именно она поддерживает всю кровлю. А как ставить стропила на двухскатную крышу? На какие при этом следует смотреть нюансы?

Вначале расчеты

Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

1. Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.
2. Высота расположения конька. Этот параметр высчитывается исходя из размеров, а точнее ширины самого дома и угла наклона ската.
3. Из предыдущих двух параметров можно узнать длину стропил.
4. Еще один важный параметр – это шаг. На каком расстоянии друг от друга будут располагаться стропила. Этот параметр зависит от величины нагрузок, которые будет испытывать двухскатная крыша и сечения стропил.

На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

1. Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
2. Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
3. Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
4. Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
5. Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

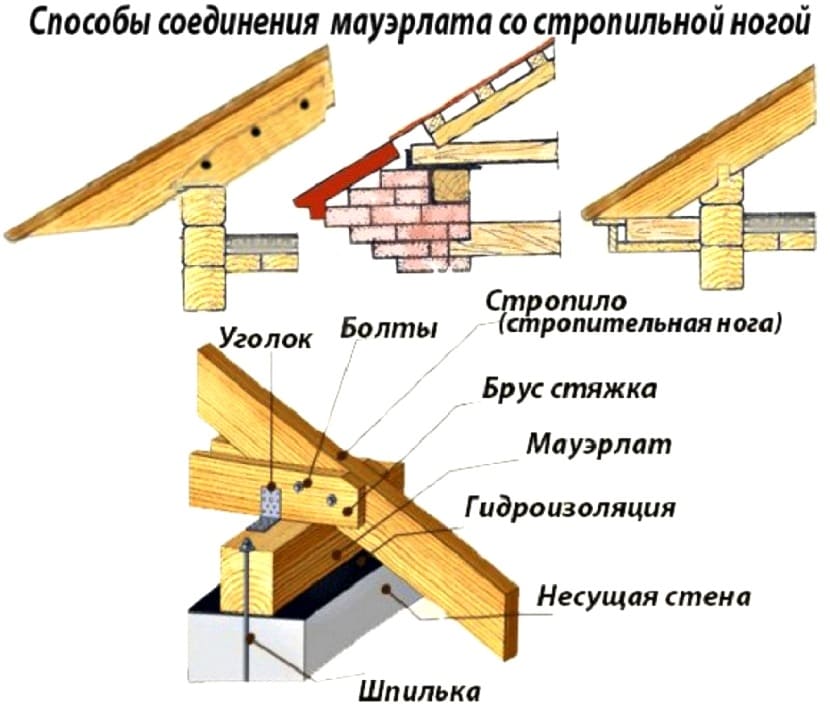

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

• Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
• Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
• Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

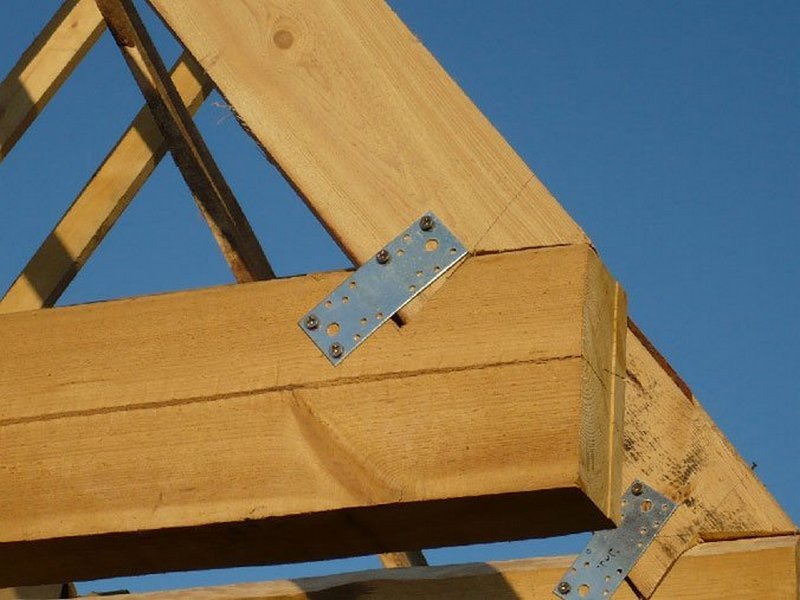

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Подготовка к монтажу

Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

• Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
• Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
• Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски. Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.

Процесс работы

После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

Приведем пример, как ставить стропила в случае применения наслонной системы:

1. Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
2. Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
3. После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
4. Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
5. После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.

Крепление стропил двухскатной крыши — способы как правильно сделать

Дата последнего изменения:

12 января 2017

Время на чтение:

11 минут

800

У вас получится построить надёжный дом если возведёте для него качественную кровлю. Для этого выбирайте хороший проект, просчитывайте сколько материалов понадобится на строительство той или иной части дома. Крепление стропил своей двухскатной крыши делайте на совесть.

Не забывайте, что вам нужно будет сделать качественную гидроизоляцию во всём доме и на крыше, утеплить своё жилище. Кровельный материал выбирайте самый хороший, какой можете себе позволить. Для каждого вида кровли стропила делаются по-своему.

Не нужно строить так, как считаете нужным. Есть определённые, проверенные технологии возведения домов. Изучите инструкцию, купите нужные материалы и приступайте самостоятельно или с помощниками к строительству своего жилища.

Например, по нормам стропильная система считается надёжной, когда сможет выдержать давление, равное 200 кг на м2. Сначала определитесь какого вида крышу будете делать над домом, а потом изучайте особенности монтажа для неё стропил.

В этой статье

• Как придать прочности стропильной системе?
• О стропильных ногах
• Виды стропил
• Крепим бруски кровли
• Способы креплений
• Устанавливаем стропила на двухскатной крыше самостоятельно
• Как избежать дополнительных расчётов?
• Советы малоопытным

Как придать прочности стропильной системе?

Идеально, когда вы построили загородный коттедж собственноручно. Вы сможете выбрать проект дома и планировку комнат такие, какие по душе. Лично выберете и закажете качественный материал и поучаствуете во всех этапах строительства, а потом обустройства своего жилища. В таком доме, где знаком каждый уголок, будет приятно жить.

О стропильных ногах

На стропила падает большая нагрузка — тяжесть кровли. Они должны быть качественными, надёжными и хорошо крепиться.

В стропила наслонные входят такие материалы:

• Лежни;
• Ноги стропильные;
• Стойки;
• Подкосы.

Ноги стропильные ноги — это средней толщины бруски. Их устанавливают вдоль от скатов. Именно стропила удерживают кровлю от прогибов в том или ином месте. Нагрузка веса покрытия распределяется и на другие детали кровли.

Конструкции делают наслонными тогда, когда между столбами, расположенными вертикально, слишком большие прогоны. Когда вам предоставят проект, то там будет уже рассчитан шаг между стропилами. Крепление стропил на двухскатной крыше должно быть таким, чтобы кровля после монтажа оставалась прочной и служила долго. Здесь предусмотрены стойки, которые аналогично поддерживают крышу.

Виды стропил

Стропила входят в каркас кровли и могут быть по своим тех. характеристикам наклонными и висячими. Рассмотрим подробнее каждый вид:

• У наслонных под 2 пятками есть опоры и они надёжные. Крепление стропил к мауэрлату такое, что нижний конец упирается в мауэрлат или в верхний венец сруба, расположенный на потолке. Нижний может опираться на ещё одну стропилу, расположенную в прогоне. Эта балка находится горизонтально и лежит под коньком. В первом случае стропильная система распорная, во втором — безраспорная.
• Висячие стропила своим верхом упираются одна в другую. А низ расположен на ещё одной балке, которая называется затяжкой. Она соединяет пятки, расположенные внизу от 2 стропильных ног. Получается треугольник, который называют стропильной фермой. Благодаря затяжке не происходит сильного растяжения материалов. А это значит, что нагрузка на стены будет идти только сверху вниз. Такая конструкция стропил называется распорной. Преимущество её в том, что она не создаёт дополнительной нагрузки на стены дома.

Когда будете приобретать балки под стропила, не поленитесь подъехать на склад. Дерево должно быть выдержанным, не мокрым, ровным и не выщербленным, без признаков плесени или того, что его поточил жучок. Покупайте только качественный материал, от плохого откажитесь. Потом обработаете брусья антисептическим составом, чтобы они не покрылись плесенью или их не испортили насекомые.

Крепим бруски кровли

Лежни служат опорой для брусков и так поддерживается прогон. Ноги стропильный упрутся в мауэрлат одним из концов, а вторым в прогоны. К последним они и крепятся.

Подкосы делают для того, чтобы ноги стропильные стали ещё более устойчивыми.

Следите за тем, чтобы соединения между деталями были прочными и надёжными. Крепят детали друг с другом:

• Методом врезки;
• Гвоздями;
• Анкерными болтами;
• Используются саморезы.

Способы креплений

Когда только начинаете работы по возведению кровли, нужно прикрепить мауэрлат по периметру ваших стен. Что это такое? Большой брус, его крепят к несущим стенам дома, используя анкерные болты. Мауэрлат — это основа для кровли со стропилами.

До того, как собирать стропильную ферму, вы должны аккуратно обрезать все планки с балками и брусками. Их обрезают наклонно.

Вверху, где основание мауэрлата, стропила нужно крепить встык, пользуясь шурупами. Хотите избежать трещин? Сверлите отверстие немного меньшего диаметра, чем сам шуруп.

Самые популярные стропы из дерева. Им отдаёт предпочтение подавляющее большинство, строящихся. Материал лёгкий, но прочный. С ним сможет работать как опытный строитель, так и новичок, решивший возвести дом своими силами.

Устанавливаем стропила на двухскатной крыше самостоятельно

Многие делают такую конструкцию, когда стропильные ноги свисают. Система хороша как для дома, так и для бани. Некоторые работы можно произвести на земле, а потом поднять, скреплённый материал на место установки. Пиломатериалов на такую конструкцию идёт сравнительно немного, что позволит вам сэкономить.

Требуется 1 треугольник из стропил, который изготавливают по чётким размерам и придерживаясь правил. Сделанные стропила, у которых будут хорошо вымеренные и скреплённые ригели с затяжками, подтягивают на кровлю. Здесь их нужно ставить в определённых местах вертикально и очень ровно. Крепят их к коньку с мауэрлатом.

[wpsm_box type=»info» float=»none» text_align=»left»]
Если скаты у кровли длиннее 4,5 м, то чтобы система была устойчивой и более надёжной, нужно в вертикальном положении установить стойки. Один их конец подопрёт стропильную ногу, 2 упрётся прямо в балку, расположенную на перекрытии.[/wpsm_box]

Сделайте так и неважно, какие стропила вы установили: наслонные или висячие. Когда в конструкцию добавляют уклоны, она становится жёстче. Не забывайте, что стропила чаще всего крепятся к брусу коньковому с мауэрлатом. Выйдет надёжная двускатный дом.

Как избежать дополнительных расчётов?

Создавать проект дома поручите профессионалу. Он подскажет какого диаметра в сечении нужны балки, длину планок и прочих деталей. Ведь специалист знает, что крышу удерживает стропильная система. На неё идёт самая большая нагрузка и нужны верные расчёты, качественные стройматериалы.

Советов у таких домостроев, как вы сам, лучше не спрашивать. Да, они построили свой дом, но насколько он крепкий? Не известно.

Лучше всего обратиться к знакомому прорабу и просить у него дельных советов. Ведь он владеет документацией. Существуют чёткие нормы, допустимой нагрузки на 1 м2, которых нужно придерживаться при возведении дома. В документации прописано, какая нагрузка даётся и какой материал с ней справится.

Возьмите на встречу с прорабом блокнот с ручкой и сразу запишите его советы. Так, вы точно ничего не забудете, не перепутаете. Построите так, как он, со знанием дела, рекомендует.

Советы малоопытным

Для двухскатных крыш стропила большинство владельцев делают из дерева. Выбирайте то, которое вылежалось. Теперь обрабатывайте его тщательно, чтобы не завелась плесень, не мог подточить жучок.

[wpsm_box type=»info» float=»none» text_align=»left»]
Когда будете собирать конструкцию, делайте так, чтобы угол между стойкой с подкосами был не больше 45 градусов. Брусы из дерева нужно обрезать наискосок, чтобы ферма строительная наклонялась под углом в 40 градусов.[/wpsm_box]

Стропильные детали можно крепить друг с другом не только кронштейнами, но и уголками. Приобретайте подходящего размера уголки из металла, чтобы к мауэрлату прикрепить стропила. Последние в любой из частей должны быть крепкими и надёжными. Части системы можно соединять между собой гвоздями с вырезами, уголками с шурупами, иными приспособлениями.

Когда будете возводить кровлю, не суетитесь. Всё нужно сделать добротно и обстоятельно. Ведь даже деревянные каркасные дома стоят минимум по 50 лет, а срубы и по 100.

Ваша задача придерживаться технологий, нигде не допускать ошибок, чтобы крышу после года или 5 не перекосило. Советуйтесь с мастерами и опытными товарищами, которые уже делали крыши для себя или на заказ и понемногу возводите кровлю.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Как измерить, вырезать и построить стропила крыши

Источник изображения: Journal of Light Construction

Строительство крыши начинается с каркаса.

Он не только обеспечивает необходимую поддержку веса крыши, но и определяет конструкцию крыши, чердачное пространство, соборный потолок и возможности слуховых окон.

У вас есть два основных варианта каркаса крыши – фермы и стропила.

В то время как многие опытные строители предпочитают сборные кровельные фермы из-за их удобства и экономичности, сборные стропила, возможно, более подходят для небольших и нестандартных конструкций.

Получите бесплатную оценку от проверенных компаний по производству каркасов крыш рядом со мной

Стропила могут сэкономить вам на стоимости доставки и требуют минимального пространства для сборки. Кроме того, отдельные элементы каркаса весят меньше, чем полностью построенные фермы, а это означает, что вам потребуется меньше сил для работы. Стропила также обеспечивают максимальное пространство на чердаке после завершения строительства.

Процесс возведения крыши может быть сложным для непосвященных, когда речь идет о крышах сложной формы, таких как вальмовая, мансардная и вальмовая. Тем не менее, строительство стропил для основных типов крыш, таких как фронтон или навес, относительно просто с некоторыми знаниями в области геометрии и плотницких работ.

В этой статье приведены пошаговые инструкции по измерению, обрезке и монтажу основных стропил двускатной крыши.

На этой странице

• Разборка стропил крыши
• Необходимое оборудование
• Стропила строительные
  • Понимание измерений
  • Настройка уклона крыши
  • Сбор пиломатериалов
  • Очерчивание разрезов
  • Делаем разрезы
  • Сборка стропил

Основы каркаса крыши: что такое стропила?

Одинарная стропильная рама обычно состоит из трех компонентов:

• Стропила
• Коньковая доска
• Стяжки для стропил

Каркас крыши: основные термины и определения

Стропила

Стропила представляют собой диагональные элементы, которые непосредственно поддерживают настил крыши.

Коньковая доска

Коньковая доска служит поверхностью для крепления противоположных стропил и не обеспечивает структурной поддержки.

Стяжка для стропил

Стяжка для стропил противостоит внешним силам, воздействующим на несущие стены. Поскольку стропила сидят поверх стеновых пластин под углом, они воздействуют на внешние стены горизонтальными силами. Стяжки для стропил, которые часто используются в качестве потолочных балок, не позволяют этим горизонтальным силам вызывать «блинчики» на стенах.

Коньковая балка

В некоторых системах каркаса используется коньковая балка в сочетании с коньковыми стойками вместо коньковой доски, которая обеспечивает структурную поддержку стропил. Для крыш с шагом менее 3:12 правила требуют коньковых балок, поскольку они уменьшают экстремальные внешние силы на стены. Коньковая балка может устранить необходимость в стяжках для стропил, что часто имеет первостепенное значение для эстетики потолка собора.

Стяжки с воротником

В некоторых случаях требуются стяжки с воротником , которые часто путают со стяжками для стропил. Хотя они проходят параллельно стяжкам стропил, они располагаются ближе к верхней трети стропила, чтобы не допустить разделения на коньке, а не на стенах. Завязки с воротником в основном используются там, где нормы требуют повышенной прочности гребня, например, в климате с сильным ветром.

Инструменты, необходимые для сборки стропил крыши

Для сборки стропил крыши соберите следующие материалы:

• Пиломатериалы
• Рамочный угольник или скоростной угольник
• Карандаш
• Пила
• Рулетка
• Молоток и гвозди или пистолет для гвоздей
• Хотя бы один помощник
• Строительный калькулятор (дополнительно)

Как построить стропила крыши

1. Знайте свои размеры

Перед тем, как что-либо вырезать, вам нужно знать пролет, высоту, высоту и линейную длину каркаса крыши.

• Пролет: длина между наружными несущими стенами
• Высота: высота конька крыши от центра пролета
• Ход: половина размаха
• Линия: «гипотенуза» треугольника, как на расстоянии по диагонали от наружной стены до центра конька по стропилу

Размеры пролета и длины зависят от размеров стены. Прежде чем вы сможете установить крышу, стены должны быть на месте. В свою очередь, у вас уже должен быть свой диапазон и прогон измерений, с которыми можно работать.

С другой стороны, размеры подъема и линии зависят от уклона вашей крыши.

2. Определите уклон крыши

Уклон крыши определяет углы, под которыми вам нужно обрезать стропила, а также их длину.

К счастью, вы можете определить угол наклона крыши с помощью простого уравнения: деление высоты на длину.

Например, если ваше стропило поднимается на 6 дюймов через каждые 12 дюймов прогона, уклон вашей крыши составит 6:12.

Возможно, вам потребуется ознакомиться со строительными нормами и правилами, чтобы убедиться, что уклон вашей крыши соответствует требованиям к планируемому кровельному материалу. Например, Международный Жилищный Кодекс требует, чтобы уклон крыши был не менее 2:12 для битумной черепицы. Если она ниже, вам нужно будет использовать плоскую крышу, чтобы соответствовать стандартам.

Измерения высоты и линии

После того, как вы определите угол наклона крыши, вы сможете определить размеры высоты и линии.

Помните, что вы уже должны знать длину крыши. Вручную вы можете создать пропорцию между вашим фиксированным уклоном крыши (подъем над уклоном, например, 6:12) и фактическим уклоном крыши, чтобы найти недостающее значение (фактический подъем).

Рассчитав подъем и разбег, вы сможете рассчитать длину линии (гипотенузу треугольника) с помощью теоремы Пифагора.

Если вы не уверены в своих математических способностях, подрядчик может использовать строительный калькулятор с функцией стропила, чтобы ускорить процесс.

Независимо от длины линии, вы должны учитывать ширину коньковой доски, которая будет проходить между противоположными стропилами. Если ваша коньковая доска имеет толщину 1 1/2 дюйма, вычтите 3/4 дюйма длины линии из каждого стропила.

3. Покупка пиломатериалов

Источник изображения: Bloomberg

Прежде чем покупать пиломатериалы для каркаса крыши, необходимо учесть две вещи:

• Какой длины должны быть доски?
• Сколько кадров мне нужно?

Длина доски

После того, как мы определили все размеры, мы знаем, что нельзя покупать пиломатериалы короче требуемой длины. Мы рекомендуем использовать пиломатериалы по крайней мере на фут длиннее ваших окончательных размеров плюс свес стропил, чтобы обеспечить достаточно места для распилов.

Сколько рам

Существует два крайних метода планирования рам с заданной длиной стропил.

• Максимальное количество рам, самая слабая допустимая древесина
• Минимальное количество рам, достаточно прочный пиломатериал

Например, самое широкое расстояние между обычными стропилами составляет 24 дюйма по центру, что означает установку нового стропильного ряда через каждые два фута вдоль стен. Поскольку у вас меньше стропил, поддерживающих крышу, древесина должна быть прочнее.

С другой стороны, стропила через каждые 12 дюймов по центру, кратчайшее расстояние, требуемое нормами, могут поддерживать крышу из более слабого дерева, поскольку система состоит из большего количества рам.

Прочность пиломатериалов определяется породой, сортом и размерами распила. Вместо того, чтобы взвешивать все эти переменные самостоятельно, Американский совет по дереву предоставляет таблицы, в которых указаны максимально допустимые пролеты пиломатериалов из хвойных пород стандартных размеров при нормальных нагрузках в зависимости от расстояния между стропилами.

После проверки пиломатериалов вы можете рассчитать, сколько досок вам нужно.

Допустим, вам нужны стропила 24 дюйма по центру на 16-футовой длине здания. Для каждой рамы требуется две стропила. Если через каждые полметра стоят стропила, нам понадобится 8 рам, значит, для стропил нужно 16 пиломатериалов.

Затем вы должны учесть коньковую доску, которая должна быть на один размер больше, чем ваши стропила, чтобы было достаточно места для гвоздей. Если вы используете стропила 2 на 6, ваша коньковая доска должна быть 2 на 8, которая проходит по всей длине здания плюс выступ. Если ваше здание слишком длинное, вам может понадобиться соединить два куска коньковой доски вместе.

Не забудьте про стяжки для стропил и хомуты, если они нужны.

Как всегда, вы должны заказать больше пиломатериалов, чем вам нужно, чтобы учесть ошибки.

4. Наметить разрезы

У нас есть пиломатериалы. Теперь пришло время вырезать наши стропила.

Для обычного стропила необходимо сделать пять пропилов.

• Отвесные врезы : место соединения стропила с коньком
• Концевой срез : нижний конец стропила, на котором устанавливается карниз крыши
• Птичий патрубок : место соединения стропила с верхней пластиной стены
  • Вырез сиденья
  • Каблук
• Вырез фасции : укорачивание нижней части стропила для размещения рейки и софита, при необходимости

Начните с контура вертикального разреза. Для этого вам нужно карандашом указать угол резки, следуя заданному углу наклона крыши. Профессиональные плотники определяют необходимый угол с помощью угольника или угольника.

Мы объясняем процесс с помощью обрамляющего угольника. С помощью этого инструмента полезно использовать лестничные датчики, которые обеспечивают постоянство измерений.

Начните с выбора самых прямых пиломатериалов, которые у вас есть. Если есть кривая или «корона», убедитесь, что она обращена вверх, чтобы предотвратить провисание крыши после установки.

Использование обрамляющего угольника

Длинная часть обрамляющего угольника называется «лезвием». Короткая рука называется «язык».

В этом примере мы наметим разрезы для крыши с уклоном 6:12.

• Поместите лезвие (длинное плечо) каркасного угольника поверх стропильной доски так, чтобы язычок (короткое плечо) находился вертикально. Он должен выглядеть как вытянутая буква «L».
• Нажимайте конец лезвия вверх, пока не достигнете 6-дюймовой отметки на шпунте и 12-дюймовой отметки на лезвии у верхнего края стропильной доски.

• Проведите линию по внешнему краю язычка – это отмечает отвес .
• Начиная с этой линии, измеряйте длину стропила, пока не достигнете длины линии .

• Достигнув необходимой длины стропила, сделайте с угольником тот же угол, что и для отвеса – это пятка рта птицы .
• Переверните обрамляющий квадрат, удерживая его перпендикулярно линии рта птицы.

• Совместите размер лезвия в нижней части стропила с шириной стеновой пластины и проведите к линии среза пятки – это отмечает место среза птичьей пасти .
• За птичьим ртом находится стропильный хвост. Измерьте свой свес.
• На этом этапе отметьте хвостовой разрез параллельно отвесному и пяточному разрезам.

5. Сделайте пропилы

Источник изображения: Семейный мастер на все руки

Теперь, когда вы наметили линии, вы можете сделать пилой пропилы, чтобы сформировать первое стропило.

Вы можете легко сделать дубликаты, проследив те же разрезы с исходным стропилом.

Чтобы убедиться в правильности высоты, пролета и пролета, положите пару стропил на землю с куском коньковой доски между ними и проверьте свои размеры.

Вы можете проверить стропила в вашем здании, чтобы убедиться, что они правильно сидят как на стеновых пластинах, так и на коньковой доске. Если ваши первоначальные стропила соответствуют требованиям, вы можете продолжить и вырезать остальные.

6. Установка стропил

Для более крупных проектов полезно нанять одного или двух помощников для укладки начальных рядов стропил с коньковой доской.

• Создайте распорку для коньковой доски, прибив доску 2 на 4 по центру торцевой стены. Доска должна быть выше высоты стены и крыши вместе взятых.

• Поместите коньковый брус поперек стен или стропильных связей перпендикулярно схеме расположения стропил.
• Наклоните стропила вдоль наружных стен коньком вверх. Это даст вам легкий доступ к ним на крыше.
• Поднимите фронтонные стропила и вбейте в них один гвоздь. Убедитесь, что срез пятки соответствует настенной пластине.
• Вбитые стропила прислонить друг к другу. Ничто не удерживает их от падения, поэтому ваш помощник может удержать их на месте.
• Направляйтесь к другому концу коньковой доски, прибейте два противоположных стропила к соответствующим стропильным стяжкам и прислоните их друг к другу так же, как вы сделали со стропилами фронтона.
• Поднимите один конец коньковой доски до места соединения двух стропил.
• Прибейте стропила к коньку.
• В начальном ряду стропил вставьте коньковую балку между двумя стропилами и прибейте их гвоздями.

На данный момент эти два обычных стропила имеют достаточную опору, чтобы стоять самостоятельно. Убедившись, что они расположены правильно, прибейте остальные стропила к коньку.

Стропила надежно закреплены, вы можете установить хомуты, прогоны, раскосы и другие опоры по мере необходимости или в соответствии с нормами.

Каркас крыши не так сложен, как кажется

Источник изображения: Ель

Весь процесс довольно сложен, но когда вы разбиваете проектирование, измерение, резку и склеивание всего на мелкие части , легкоусвояемые детали, обрамление крыши можно сделать своими руками.

Конечно, это руководство лишь поверхностно касается каркаса крыши. Мы не вникаем в мельчайшие детали строительных норм, фронтонных стоек и обшивки крыши. Тем не менее, эти основы в идеале обеспечивают прочную основу для качественного каркаса крыши.

Имейте в виду, что вы можете пропустить большинство этих шагов, выбрав готовые фермы. Для тех, кто предпочитает не тратить деньги на доставку, нанимать дополнительную рабочую силу для установки и стремиться отточить ослабевающее мастерство каркаса крыши, стропила — это то, что нужно.

При достаточном опыте каркас даже сложной вальмовой крыши с вальмовыми стропилами, нарожными стропилами и т.п. должен приходить интуитивно.

Найдите лучших специалистов по каркасу крыши рядом с вами

В чем разница и что лучше всего подходит для вашего дома

Получите оценку от специалистов по кровле

На первый взгляд кровельные фермы и стропила могут показаться очень похожими, но на самом деле они отличаются больше, чем вы думаете. У каждого есть свои плюсы и минусы, поэтому вам решать, какой из них в конечном итоге подходит именно вам.

В этой статье мы обсудим разницу между фермами и стропилами. Хотя фермы более современны и медленно, но верно становятся все более популярными, стропила — это классический вариант, который имеет свой набор преимуществ. Мы надеемся, что с помощью этого блога вы сможете определить, какой тип лучше всего подойдет для вашего дома.

В Legacy Service мы предоставляем услуги по установке и замене кровли для домовладельцев на юго-востоке Пенсильвании, Нью-Джерси и Делавэра. Если вы хотите установить битумную черепицу, металлическую кровлю или что-то среднее между ними, позвольте нашей команде сделать это за вас. Ведь защита своей семьи и своего дома – это самое главное в жизни.

Ищете квалифицированных кровельщиков рядом с вами?

Узнайте, сколько будет стоить ваш проект

Не настоящий почтовый индекс.

Независимо от того, выберете ли вы установку или замену кровли, мы вышлем специалиста, который бесплатно рассчитает стоимость. Они также могут помочь вам определить победителя в этом жарком споре: фермы крыши или стропила.

Так чего же ты ждешь? Давайте начнем! Продолжайте читать, чтобы узнать больше о стропилах и фермах, или позвоните нам сегодня, чтобы назначить консультацию.

В чем разница между стропилами и фермами?

Стропила и фермы очень похожи, особенно в том смысле, что они оба используются для каркаса крыши, но есть ключевые различия, которые повлияют на то, какой из них вы предпочтете для своего дома.

В последние годы фермы чаще использовались домовладельцами жилых домов в Соединенных Штатах, чем стропила. Это связано с тем, что они экономичны в строительстве и обладают отличной долговечностью. Тем не менее, стропила по-своему выгодны. Они не только являются традиционным способом обрамления вашей крыши, но и предоставляют больше возможностей для творчества в дизайне вашего дома. Таковы основные различия между двумя типами.

В следующих разделах мы более подробно обсудим плюсы и минусы чердачных ферм по сравнению со стропилами. Мы объясним, почему фермы постепенно заменяют стропила, так что теперь примерно 80% нового жилищного строительства используют их вместо стропил для поддержки крыши.

Если вы заинтересованы в установке или замене крыши, вам не нужно искать дальше. Мы предложим вам все ваши варианты и проведем вас через весь процесс, чтобы вы могли решить, что лучше всего подходит для вашего дома. Не стесняйтесь обращаться к нам в любое время, чтобы запланировать бесплатную оценку.

Что такое стропила?

Вам может быть интересно: «Что такое стропила?» Если это так, вы пришли в нужное место. Мы специализируемся на стропилах и практически на всех кровельных работах!

Стропила определяются как одна из серии наклонных конструктивных элементов (как правило, деревянных балок), которые простираются от вальмы или конька до карниза, стеновой пластины или периметра спуска. Они предназначены для поддержки настила крыши, черепицы и всего остального, что идет с крышей.

Стропила — это традиционный способ обрамления крыши. Это также известно как каркас из палочек, который вырезается и строится на месте работы профессиональным плотником. Основные компоненты стропила включают:

• Общее стропило
• Отвес
• Коньковая доска
• Галстук-воротник
• Огранка «Птичья пасть»
• Отрез хвоста
• Потолочная балка
• Двойные верхние панели
• Настенный стержень

Стропильные доски, которые создают уклон крыши, обычно шире, чем те, которые используются для создания ферм. В то время как 2×4 наиболее распространены в фермах, 2×8, 2×10 и 2×12 наиболее распространены в стропилах. В готовом помещении между стропильными досками и гипсокартоном укладывается утеплитель. В незавершенном помещении, например, на чердаке, утеплитель обычно укладывается между лагами.

В следующих разделах мы обсудим преимущества и недостатки выбора стропил для каркаса крыши.

Специалисты по стропилам

Хотя число домовладельцев, использующих фермы, за последние полвека увеличилось, многие люди по-прежнему используют стропила для каркаса своей крыши. Как традиционный способ обеспечения конструкции, стропила имеют множество преимуществ. К ним относятся:

• Стропила позволяют увеличить пространство в вашем доме . Когда вы используете стропила, вам будет приятно узнать, что они обеспечат больше места в вашем доме. Фактически, вы даже можете превратить свой чердак в офис или еще одну спальню. Даже если вам не нужна еще одна комната, вы можете открыть нижний этаж, чтобы создать красивый сводчатый потолок.
• Вы можете использовать их где угодно – Стропила обычно строятся на месте, поэтому они идеально подходят для строительства в труднодоступных местах. Будь то грузовик, лодка или вертолет, способ транспортировки материала также достаточно гибкий.
• Идеально подходят для спонтанных проектов. . Поскольку стропила не нужно заказывать и изготавливать заранее, они идеально подходят для спонтанных проектов.

В общем, если вы ищете гибкость в отношении сроков, количества места в вашем доме или способа транспортировки материалов, стропила могут быть для вас правильным выбором. Конечно, всегда лучше проконсультироваться со специалистом по кровле, прежде чем принимать окончательное решение.

Минусы стропил

Несмотря на то, что стропила являются популярным и качественным способом обрамления крыши, они также имеют несколько недостатков, о которых вам следует знать. Минусы использования стропил включают:

• Они обычно дороже, чем фермы . Если учесть стоимость труда и материалы, стропила обычно дороже, чем фермы. Если у вас ограниченный бюджет, фермы могут иметь больше смысла.
• На их постройку может уйти больше времени. – Если вам придется иметь дело с ненастной погодой, процесс постройки займет больше времени. Это связано с тем, что всю конструкцию нужно будет укрыть брезентом до окончания дождя.

В следующих разделах мы обсудим стропильные фермы, а также их плюсы и минусы.

Что такое кровельная ферма?

Вам может быть интересно: «Что такое стропильная крыша?» И вам также может быть интересно, чем фермы отличаются от стропил.

Крышную ферму лучше всего описать как несущий каркас из бревен, предназначенный для поддержки крыши. Они также используются для перекрытия пространства над комнатой. Обычно они расположены через равные промежутки времени и связаны горизонтальными балками, известными как прогоны.

Одним из основных отличий ферменных крыш от стропил является тот факт, что фермы представляют собой сборные деревянные конструкции, а стропила обычно изготавливаются на месте. Что касается ферм, то треугольные лямки структурных элементов не только обеспечивают поддержку крыши, но также связывают вместе внешние стены дома.

Найдите рядом квалифицированных кровельщиков

Ненастоящий почтовый индекс.

Еще одно ключевое различие между ними заключается в том, что в фермах в основном используются доски 2×4 вместо более широких досок. Поскольку материалы не такие прочные, в конечном итоге используется больше материала.

Фермы становятся все более популярными за последние полвека. В следующих разделах мы обсудим плюсы и минусы, чтобы помочь вам определить, подходят ли они для вашего дома. Как только вы узнаете преимущества и недостатки каждого из них, у вас будет лучшее представление о том, какой из них подходит именно вам. Начнем с обзора плюсов.

Truss Pros

Существует причина, по которой фермы в настоящее время используются примерно в 80% новых проектов жилых крыш. Они имеют массу преимуществ и обеспечат вашему дому структурную поддержку, которой он заслуживает. К плюсам использования крыши стропильной системы можно отнести:

• У них превосходный пролет и прочность – Пролет и прочность стропильных крыш превосходят стропила. В то время как пролеты ферм могут достигать 60 футов, пролеты стропил обычно могут достигать только около 30 футов. Кроме того, лямки стропильных крыш обеспечивают отличную прочность конструкции.
• Их можно сделать своими руками — Фермы легче построить самостоятельно, чем стропила. К счастью, в комплекты ферм входят инструкции, которые помогут вам с расстановкой и креплением. Они также имеют тенденцию нумеровать или маркировать различные размеры и типы ферм для облегчения идентификации.
• Они, как правило, дешевле стропил – В большинстве случаев стоимость сборного пакета ферм примерно на 30-50% меньше, чем затраты на материалы и трудозатраты на изготовление стропил на месте.
• Их изготовление обеспечивает большую точность – Поскольку они производятся в контролируемой среде, при изготовлении ферменной крыши, как правило, меньше ошибок. Спецификации вводятся в программное обеспечение, а компоненты измеряются и вырезаются в цифровом виде.

Минусы фермы

Как бы хорошо они ни звучали в предыдущем разделе, фермы не идеальны. В противном случае нам даже не нужно было бы обсуждать стропила крыши и фермы. К недостаткам выбора ферм относятся:

• Собранные фермы большие и тяжелые — Поскольку собранные фермы очень большие, их необходимо доставлять на полуприцепе, что увеличивает стоимость доставки. Возможно, вам даже придется арендовать подъемный кран или стрелу, чтобы подняться на крышу. А если вы живете на острове или в горах, то
• У них меньше гибкости — Поскольку фермы имеют структурную лямку, ваши возможности ограничены в отношении того, что вы можете делать с пространством над ними и под ними. Вы, вероятно, не сможете превратить свой чердак в офис или еще одну спальню.

Какой из них лучше для кровли дома?

Этот ответ будет отличаться в зависимости от ваших желаний и потребностей в вашем доме, а также от человека, которого вы спрашиваете. Хотя за последние полвека популярность ферм значительно возросла, стропила по-прежнему используются многими домовладельцами.

Вот примеры , когда фермы подошли бы лучше для вашего дома :

• Вы можете легко получить доступ к месту дома и его крыше.
• Стоимость и бюджет являются приоритетом при проектировании вашей крыши.
• Вы бы не предпочли, чтобы чердак был законченным помещением.
• Если в вашем плане есть сводчатые потолки, вы можете использовать ножничные фермы, чтобы обеспечить достаточную крутизну. Тем не менее, вам нужно проконсультироваться с архитектором, чтобы определить это.

Вот примеры , когда для вашего дома лучше подойдут стропила :

• Вы бы предпочли потолок с крутыми сводами.
• Вы хотите максимально увеличить жилое пространство в своем доме. Например, вы можете захотеть превратить чердак в еще одну спальню или офис.
• Для ферм трудно или невозможно добраться до строительной площадки доступным способом транспортировки.

Фермы становятся все более популярными за последние 50 лет. Фактически, в подавляющем большинстве новых крыш в качестве каркаса используются фермы, а не стропила. Мы предлагаем связаться с вашим местным кровельщиком, чтобы помочь вам определить, какой из них подходит именно вам.

Часто задаваемые вопросы о ферменной крыше и стропилах

В этом разделе мы ответим на ваши вопросы о разнице между потолочными балками и стропилами, а также сравним стоимость ферм и стропил. Фактически, мы стремимся ответить на любые ваши вопросы о фермах и стропилах в этом блоге. Если у вас есть дополнительные вопросы, пожалуйста, свяжитесь с вашим местным кровельщиком.

Если вы заинтересованы в установке или замене кровли, обращайтесь к нам в любое время. Мы отправим специалиста (лично или по телефону), который сделает замеры вашего дома и предоставит вам бесплатную оценку.

Можно ли заменить фермы стропилами?

Хотя технически возможно заменить фермы стропилами, лучше проконсультироваться с инженером-строителем, прежде чем принимать какие-либо решения. Перепланировка подкровельного пространства может нарушить структурную целостность, поэтому вам следует не только проконсультироваться с экспертом, но и правильно спланировать реконструкцию перед началом процесса. Если вы этого не сделаете, это может привести к дорогостоящим и потенциально опасным проблемам с вашей крышей.

Если вы решите отрегулировать стропильные фермы, выполните следующие действия, чтобы обеспечить надлежащий результат:

• Установите временные несущие балки в качестве опоры. Это включает:
  • Под коньком вашей крыши проложите опорный коллектор после определения правильного типа и размера с помощью инженера.
  • Добавьте опору на оба конца шапки и одну посередине. Эти новые балки должны идти прямо к фундаменту, чтобы сделать вашу крышу максимально прочной.

• Тогда вам придется увеличить несущую способность, добавив дополнительные стропила между боковыми стенками и новую опорную стойку.

• После этого вы будете готовы вырезать фермы. Убедитесь, что инженер проверяет пол в вашем помещении.

Чем отличаются потолочные балки от стропил?

Стропила и балки используются при строительстве зданий, но они имеют несколько отличий. Для тех, кто работает в строительной отрасли, важно понимать разницу между ними, а домовладельцам также полезно иметь базовое понимание на случай, если потребуется ремонт и техническое обслуживание.

Балки

Начнем с балок. Они представляют собой параллельные горизонтальные лучи, пересекающие открытое пространство. Они соединяются с противоположными стенами в здании, чтобы поддерживать как потолок внизу, так и этаж выше. Обычно они сделаны из дерева и бывают разной ширины (обычно от 8 до 12 дюймов).

Стропила

С другой стороны, стропила проходят по диагонали от стеновой плиты к вершине конструкции крыши. Они образуют основу для крепления досок крыши, на которые крепится окончательное кровельное покрытие. Обычно они имеют ширину около 8-10 дюймов.

Основное различие между балками и стропилами заключается в том, что балки обычно более горизонтальны по отношению к земле, тогда как стропила используются для крыш с крутым уклоном.

Что дешевле?

Фермы обычно стоят меньше, чем стропила. На самом деле сборные пакеты ферм будут стоить примерно на 30-50% меньше, чем материалы и рабочая сила, необходимые для сборки стропил на месте. Они становятся все более популярными за последние 50 лет из-за их экономической эффективности по сравнению со стропилами. Если бюджет является важным фактором при принятии решения о фермах крыши и стропилах, большинство экспертов порекомендуют вам выбрать фермы.

Свяжитесь с нами сегодня, чтобы запланировать оценку замены крыши!

Если вы выбрали фермы, стропила или хотите сначала проконсультироваться с экспертом, свяжитесь с нашей командой Legacy Service. Мы предоставляем услуги по установке и замене крыш для домовладельцев в Нью-Джерси, Делавэре и юго-восточной Пенсильвании.
