Замена электропроводки в квартире своими руками: видео, схема, фото

Замена электропроводки в квартире чаще всего осуществляется во время капитального ремонта. Необходимость поменять старую линию вызвана тем, что она не предназначена для современных электроприборов. При возведении панельных домов старого образца (хрущевок и сталинок) на каждую квартиру выделялась сеть, способная выдержать нагрузку в 3 кВт, чего очевидно мало для современных бытовых нужд. Далее мы подробно рассмотрим все этапы работ по замене проводки, а также наглядную видео инструкцию, в которой подробно рассмотрен весь процесс.

Этап 1 – Определяемся с фронтом работ
Этап 2 – Определяемся со схемой и материалами
Этап 3 – Демонтируем старую линию
Этап 4 – Прокладываем новую проводку
Этап 5 – Контрольная проверка

Этап 1 – Определяемся с фронтом работ

Первое, с чего нужно начать — eзнать в управляющей компании или энергосбытовой организации, можно ли увеличить выделенную мощность, поскольку замена проводки без увеличения выделенной мощности не решит проблему выбивающего автомата при включении стиралки и электрочайника. Даже если в увеличении выделенной мощности вы получили отказ, всё равно рассчитывайте проводку под необходимую нагрузку и прокладывайте трёхпроводную схему на случай реконструкции вашего дома и замены стояка с организацией заземления в квартире.

Далее вы должны определить, полностью ли поменять линию или только определенные участки. Тут, конечно же, дело Ваше, но с уверенностью можно сказать, что постройки 60-х годов применяли для создания электросети алюминиевый проводник небольшого сечения, скорее всего без заземления. Такой вариант крайне опасный и даже не подлежит частичному восстановлению, поэтому лучше один раз полностью заменить проводку в квартире своими руками и быть спокойным.

Если проводники в таком состоянии, квартирную электропроводку нужно обязательно поменять:

Также Вы должны оценить свои силы и решить, самостоятельно ли будут осуществляться замена проводки в квартире или все-таки вызов специалиста потребуется. Тут уже палка с двух концов. С одной стороны, особых сложностей в разводке линии нет, но с другой стороны потребуется специальный инструмент, расчеты и определенные навыки работ с электричеством. Если Вы все же желаете испытать свои силы, далее мы подробно рассмотрим все этапы работ в виде пошаговой инструкции.

Сразу же рекомендуем просмотреть этапы замены электропроводки на видео:

Наглядный пример электромонтажных работ

Этап 2 – Определяемся со схемой и материалами

Теперь непосредственно переходим к расчетным работам. Для начала Вам необходимо самому составить схему проводки, на которой будут указаны места установки новых выключателей, розеток, распределительных коробок и мощной бытовой техники, которая будет запитываться напрямую (к примеру, электрическая плита).

Рекомендуем перед началом замены просмотреть схему электропроводки в однокомнатной квартире, на которой предоставлен простейший вариант вывода группы освещения и розеток по всем комнатам. Далее на основании схемы нужно подсчитать количество материалов, одновременно выбирая наиболее подходящие характеристики.

Сразу же следует отметить, что в квартире применяется монтаж скрытой проводки, что связано с множеством нюансов: электробезопасность, влияние на интерьер комнат, пожаробезопасность и т.д. В то же время заменить электропроводку в квартире своими руками на открытую никто не запрещает, все зависит от Ваших предпочтений и сил.

Советуем придерживаться следующих рекомендаций, чтобы выполнить замену проводки грамотно:

Кабель – медный, трехжильный, сечением не менее 2,5 мм² для розеточной группы, 1,5 мм² для светильников и 4 мм² для мощных электроприборов. Рекомендуем осуществить расчет сечения кабеля, чтобы точно определить подходящий диаметр жил. Что касается марки, лучше отдавать предпочтение дорогому иностранному изделию маркировки NYM. Из отечественных, которые подешевле, советуем использовать ВВГ или лучше ВВГнг-LS.
Защитная автоматика. Без нее не обойтись, т.к. обязательно при замене электропроводки в квартире необходимо защитить проводку от утечек тока, короткого замыкания и перегрузок. Для этого используется УЗО и автоматический выключатель (либо совмещенный прибор – дифавтомат). Автомат и УЗО имеют различные характеристики, которые выбираются исходя из нагрузок на линию. К примеру, для трехкомнатной квартиры, на розетки принято устанавливать автоматы на 16А , для освещения – 10А, для мощной электроплиты – 32А. Номинал вводного автоматического выключателя на распределительном щитке указывается в договоре на электроснабжение, т.к. ограничивается выделенной мощностью. Устройство защитного отключения ставят на номинал выше автомата. Из производителей советуем отдавать предпочтение лидирующим компаниям – ABB, Schneider Electric и Legrand.
Распределительные коробки для квартиры выбираются исходя из разветвленности групп и сечения всех проводников. Прямоугольные и квадратные коробки более вместительные, но круглые значительно проще в установке.
Розетки должны быть с заземлением, для защиты от детей приобретайте изделия со специальными шторками, которые предотвратят попадание посторонних предметов внутрь. Обращайте внимание на маркировку продукции, чтобы розетка могла выдержать токовые нагрузки, иначе проблем в дальнейшем не избежать при подключении мощной бытовой техники.
Скрутки запрещено использовать, перечень разрешенных соединений приведен в ПУЭ 2.1.21 (Глава 2.1 ПУЭ), мы же их перечислили в следующем пункте.
Жилы проводов и кабелей можно соединять с помощью винтовых и пружинных зажимов и клеммников, сваркой, пайкой, болтами, при помощи опресовки. В настоящее время одним из наиболее удобных и популярных видов соединения являются клеммники ваго, они отлично подходят для большинства случаев и просты в использовании. Обжимка гильзами неплохой вид соединения, но требуется специальный инструмент. Тем не менее самым надежным соединением являются сварка и пайка, но и наиболее трудоёмким. Подробнее с этим вопросом можете ознакомится в статье https://samelectrik. ru/sposoby-soedineniya-provodov-v-raspredelitelnoj-korobke.html
К выключателям особых требований не предъявляются, главное чтобы они были удобными и безопасными. Среди всех видов выключателей света популярностью пользуются клавишные и диммеры.

Подсчитав количество всех материалов для электромонтажа и выбрав наиболее подходящие модели изделий, со списком идите в магазин за покупками, после чего переходите к замене проводки в квартире.

Этап 3 – Демонтируем старую линию

Теперь можно заменить старую электропроводку. Для этого обязательно отключаем электроэнергию на вводе в квартиру, убираем всю мешающую мебель и начинаем разрушать отделку стен.

Замена электропроводки в квартире осуществляется от распределительных коробок в каждой из комнат. Обнаружить эти электрические «точки» можно по пластиковым крышкам в стене либо выделяющимся контурам сквозь обои. Крышка скручивается, после чего все скрутки разъединяются, а старый кабель аккуратно освобождается из зашпаклеванных штроб. Также найти провод в стене можно с помощью самодельного металлоискателя, который создается из подручных средств за считанные минуты.

Обращаем Ваше внимание на то, что в некоторых местах линию невозможно демонтировать со стены без существенных повреждений конструкции. В этом случае можно обойтись без штробления, если обрезать проблемный участок и тщательно заизолировать, оставив в старой штробе!

Этап 4 – Прокладываем новую проводку

Теперь самое главное – нужно самостоятельно заменить электропроводку в квартире на новую, более надежную.

Мы не будем подробно останавливаться на данном этапе, т.к. подробно монтаж электропроводки в квартире мы рассматривали в соответствующей статье.

Когда замена квартирной проводки будет завершена, обязательно необходимо сфотографировать разводку кабеля по стенам. Делается это для того, чтобы при возникновении проблем, можно было запросто найти поврежденный участок по фото.

Замазывать штробы раствором не торопитесь, делать это нужно после того, как вся проводка будет проверена на работоспособность.

На видео ниже наглядно демонстрируется пример новой проводки в квартире, после замены:

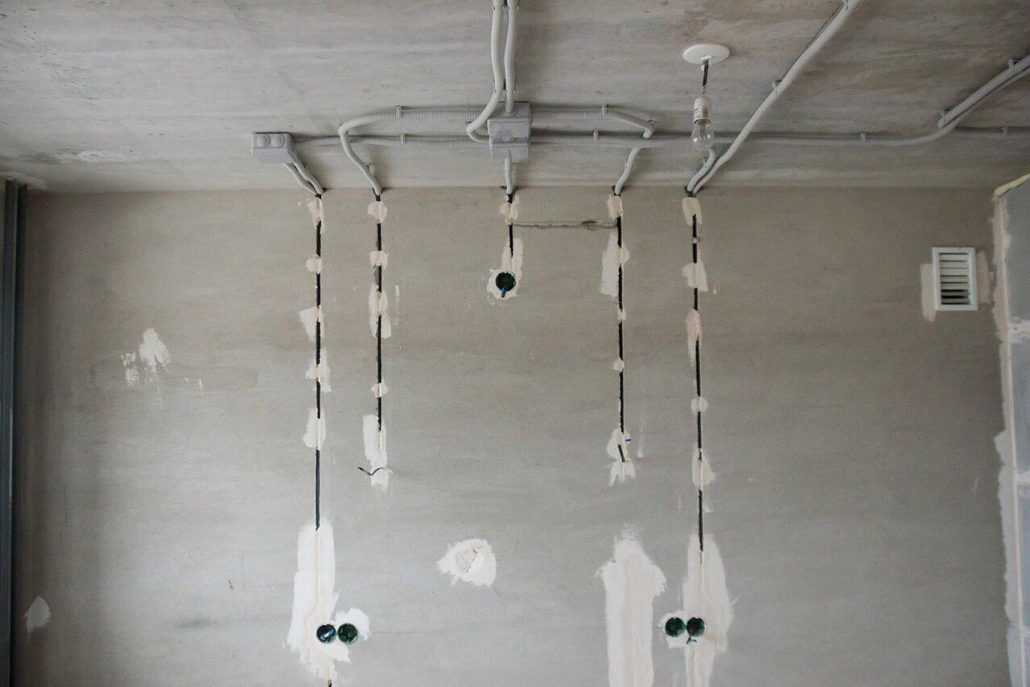

Готовая электропроводка

Этап 5 – Контрольная проверка

Ну и последнее, не менее важное мероприятие – прозвонка новой проводки в квартире мультиметром. Данное устройство позволит определить работоспособность электропроводки и наличие короткого замыкания, если вдруг Вы что-нибудь не так подсоединили. Если прибор не показал ошибок, значит можно подключать готовую линию к вводному щитку и проверять работоспособность всех светильников, выключателей и розеток. О том, как выполняется прозвонка кабеля, мы рассказывали в отдельной статье.

Если все элементы цепи работают, снова отключите электроэнергию и переходите к заделке штроб. На этом замена электропроводки в квартире своими руками считается завершенной. Как Вы видите, мероприятие довольно трудоемкое и требует навыков, но все же при огромном желании и внимательности можно самостоятельно осуществить электромонтаж. Надеемся, наша пошаговая инструкция была для вас полезной и понятной!

Напоследок рекомендуем просмотреть видео, благодаря которому станет понятно, стоит ли менять старую проводку в квартире или можно обойтись частичной заменой электросети:

Плюсы и минусы замены проводки

Материал по теме:

Расшифровка маркировки кабелей и шнуров
Замена электропроводки в хрущевке
Монтаж освещения в квартире
Монтаж открытой электропроводки

Как менять проводку в квартире

Если вы планируете выполнить капитальный ремонт квартиры, вам необходимо поменять проводку. В домах, которые возведены давно, проводка не рассчитана на современное использование. При строительстве старых сооружений специалисты и подумать не могли, что кроме основных электрических приборов, которые использовались на то время, люди будут использовать еще множество другой техники. Получается, что пропускная способность старой проводки меньше, чем мощность всех электроприборов, которая потребляется. К тому же, срок эксплуатации проводки – около 30 лет. Но если вы хотите обеспечить бесперебойное напряжение и продлить срок эксплуатации электроприборам, не стоит ждать, пока проводке стукнет 30 лет. Заменить электропроводку можно своими руками.

Выбираем правильный кабель

Большинство людей при начале составления схемы и плана работы сталкиваются с проблемой, какой вид проводов выбрать. Провода делятся на несколько видов. Основные:

алюминиевые

медные

Конечно, лучше всего покупать медные. Они прочные и надежные, а также имеют более длительный срок эксплуатации. Все специалисты в строительстве как панельных, так и других домов применяют только медные провода. Когда подключаются розетки или выключатели, жила алюминиевых кабелей легко обломать, с медным многожильным кабелем такая неприятная ситуация невозможна. Ко всему прочему медный кабель обладает хорошей пропускной способностью.

Схема установки розетки и выключателей

Перед прокладкой электропроводки, нужно тщательно потрудиться над схемой местонахождения розеток и выключателей дома. Именно с помощью схемы будет выполняться разводка проводки в квартире. Например, если вы будете знать заранее, где поставите компьютер, то сможете провести туда отдельный кабель, какой позволит запитать все компьютерные устройства, которые имеют повышенную потребляемую мощность. То же самое относится и к остальному мощному оборудованию.

Как распределять количество розеток:

гостиная. В гостиной рекомендуется устанавливать 5 розеток с общей рамкой (или какой вам удобно) для подсоединения видео- и аудио техники, две розетки у мягкого уголка и по одной розетке там, где вам необходимы дополнительные источники питания

спальня. Розетки здесь должны быть около спального места, рабочего стола, если такой имеется. Остальные – по желанию

коридор. Здесь хватит двойной розетки

ванная комната. Число розеток зависит от того, какими вы будете пользоваться здесь электроприборами. В среднем достаточно одной-двух розеток

кухня. Около разделочного стола стоит установить от трех до пяти розеток. Остальные разместить по необходимости.

Согласно стандартным нормативам, розетки дома должны находиться на расстоянии 30 см от пола, а выключатели – на 85 см.

Демонтаж старой проводки

Итак, после того, как вы составили схему размещения всех розеток и выключателей в квартире, можете начинать выполнять демонтаж старой проводки. Этот процесс можно осуществить своими руками. Он зависит от того, как была проведена старая проводка. Перед выполнением всех работ своими руками нужно отсоединить проводку от счетчика в квартире. Если электропроводка была помещена в каналы, то демонтаж старой проводки и укладка новой выполняются параллельно. К одной стороне старого кабеля нужно намотать новый, затем надо достать другой конец старой проводки. То есть, вам не нужно будет долбить стены и создавать лишние проблемы. Но если схема новой проводки дома не соответствует старой прокладке, то в стенах надо будет делать штробы.

В случае, когда электропроводка вмурована в стену, первым делом надо узнать, в какой части дома она проложена. Найти ее можно, заметив заделанные в стены штробы, или же использовав специальный прибор. Также можно изучить схему дома. После того, как вы определили ее местонахождение по схеме, можно менять электропроводку.

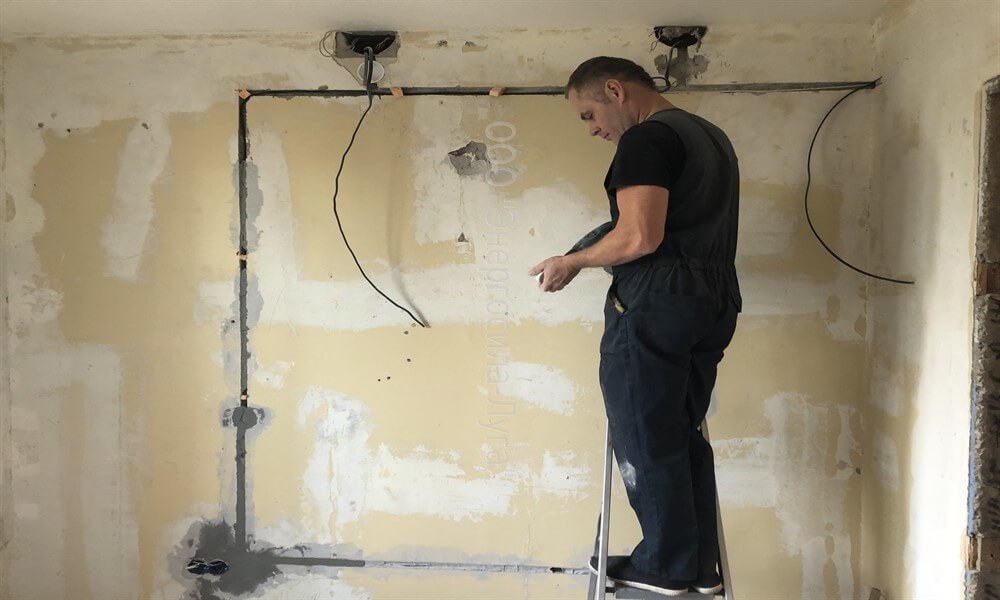

Правильно меняем электропроводку дома своими руками

Чтобы во время укладки нового кабеля не возникало непредвиденных походов в магазин, всеми инструментами и материалами надо запастись заранее. Итак, для замены электропроводки нужны:

перфоратор

болгарка

паяльник

строительный уровень

светодиодная отвертка

шпатель, шпатлевка, изолента

шнур, отвертки, бокорезы, фонарик

новые провода

Когда все необходимое для замены электропроводки в квартире есть, приступаем к самому процессу. На стене делаем разметку в том месте, где будет проложена новая электропроводка. Затем, с использованием перфоратора и болгарки, надо сделать штробы – идеальный вариант для стен панельного дома. Проводку лучше всего укладывать в гофру, это не только повысит уровень безопасности, но и облегчит процесс замены электропроводки в будущем. После того, как сделали штробы, надо проложить кабель от счетчика к распределительным коробкам. Кабель размещаем в гофре и помещаем их в штробы. От распределительных коробок прокладываем кабель к розетке, выключателям и осветительным приборам. В данном случае, стоит внимательно смотреть на схему. Затем соединяем разветвления кабеля с магистральным в распределительных коробках. Это надо выполнять специальным клеммником, что обеспечит высокое качество и безопасность. Когда все работы в распределительных коробках окончены – надо приступать к вводу электропитания в квартире.

Окончание работ по замене проводки

Завершающим этапом замены проводки является подключение разводки квартиры к счетчику. В данном случае, если отсутствуют элементарные знания в данной сфере, не стоит выполнять работу самому, лучше вызвать электрика. Старый счетчик и автоматы необходимо заменить. Когда все работы завершены – подключаем к автомату квартирную разводку и включаем автоматы. Если автомат не выбило – значит, вы смогли поменять проводку в квартире своими руками без приключений. Осталось проверить розетки и выключатели, работают ли они.

Как видите, менять проводку своими руками – это не так сложно, как кажется на первый взгляд. Часто люди, когда прочитывают весь порядок работы, пугаются и вызывают специалистов. Замена проводки своими руками обойдется в несколько раз дешевле, чем с помощью специалистов. Но если вы не уверены в своих силах – лучше не рисковать.

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Как поменять проводку в квартире своими руками

Во время капитального ремонта многие решают сразу поменять проводку в квартире. Есть много причин для этого. Во-первых, если ваш дом построен давно, то вся электрическая сеть, которая в нем была проложена, уже устарела как физически, так и морально. Во-вторых, раньше для проводки в хрущевках или сталинских домах в основном использовались алюминиевые провода, а этот металл, как известно, сильно подвержен коррозии, и в процессе эксплуатации становится очень хрупким. В-третьих, современная электрика отличается большой мощностью бытовых приборов. Лет 20-30 назад в проекте закладывалась нагрузка около 3 кВт на каждую квартиру, сейчас эта цифра значительно увеличилась.

Итак, как видите, замена проводки — это не прихоть и блажь, а насущная необходимость. Рассмотрим подробно, как осуществить этот процесс, с чего начать, какую часть старой проводки необходимо поменять, а в каких случаях ее можно оставить.

Содержание

Основные этапы
Составление схемы
Перенос плана раскладки на стены
Необходимые материалы
Инструменты
Демонтаж старой электропроводки
Установка новой проводки

Основные этапы

Необходимо сразу определиться, сможете ли вы заменить электропроводку в квартире своими руками или пригласите профессиональных электриков. Имейте в виду, что электромонтажные работы – это самая сложная и объемная часть ремонта дома.

Материальные затраты будут соответственно высокими. Если у вас нет ограничений в средствах, то лучше пригласить специалистов.

Замена электропроводки в квартире своими руками базируется на трех основных составляющих.

Однозначно, все алюминиевые провода надо заменить на медные. Мы уже упоминали, что металл подвержен коррозии, кроме того, он имеет мягкую структуру, выдавливается из-под винтовых клемм, его пайка — сложный и дорогостоящий процесс, а алюминиевые жилы со временем ослабевают. Все это может в итоге привести к ненадежности контактных соединений.
Необходимо будет перейти с ранее использовавшейся схемы с глухозаземленной нейтралью (TN-C) на схему с защитным заземлением потребителей (TN-C-S). Электроснабжение по прежней схеме TN-C применялось в Советском Союзе вынужденно, потому что шла массовая электрификация, электрические сети были очень длинными и к тому же ощущалась острая нехватка цветных металлов. С конца 90-х годов начался переход на электроснабжение по схеме TN–C–S, что обеспечивает безопасную работу потребителей вне зависимости от общего состояния сети.

Потребуется смонтировать групповое подключение потребителей с отдельными ответвлениями, тогда как ранее применялась разводка ответвлением от ГРЩ через распределительные коробки.

По новой схеме у Вас будет отдельная ветка от общего щитка, выполненная единым отрезком кабеля, для каждой группы потребителей.

Составление схемы

На начальном этапе вся работа будет носить теоретический характер, то есть необходимо будет четко определиться со схемой и количеством материалов.

Прежде чем менять электропроводку в квартире, составьте схему, на которой изобразить план жилого помещения. Удобнее всего будет взять его из техпаспорта и перерисовать на бумаге в коробку.

Пример составления схемы и дальнейшего монтажа на видео:

На этом чертеже отобразите, где будет стоять вся крупногабаритная мебель (чтобы не планировать установку розеток за ней) и бытовая техника (в этом случае, наоборот, розетки нужно монтировать рядом). Определите расположение выключателей, как правило, их монтируют возле входной двери в комнату. Отметьте, где вам потребуются розетки, кроме мест установки стационарных бытовых приборов (холодильник, духовка, кондиционер), т.е. , желательно заранее решить, куда вы поставите или повесите телевизор, музыкальный центр, компьютер.

Нарисуйте расположение элементов освещения — бра, ночников, торшеров.

Имейте в виду, что мощные бытовые приборы, такие как водонагреватель, электроплита, стиральная машина, посудомоечная машина или «теплый пол», должны подключаться к сети не через розетки, а отдельной линией от индивидуальная машина.

Перенос плана планировки на стены

Теперь перенесите составленную схему на стены вашей квартиры, вы еще будете делать ремонт, так что еще можно рисовать на поверхностях стен. Отметьте расположение розеток, выключателей, осветительных приборов и распределительных коробок (обычно они располагаются на входе в помещение). Строгих размеров для их размещения нет, но старайтесь придерживаться следующих рекомендаций:

Выключатели располагаются на высоте от 0,8 до 1,5 м от уровня пола.
Этот же параметр для розеток варьируется от 0,3 до 1 м, здесь все будет зависеть от вашего интерьера. Главное, чтобы вам потом было удобно ими пользоваться.

В ванной желательно обойтись без установки розеток. Если в этом есть острая необходимость, то его необходимо подключить через устройство защитного отключения (УЗО). Расстояние от розетки до элементов ванной комнаты (раковины, ванны, душа) должно быть не менее 0,6 м.
Распределительные коробки располагаются на расстоянии 15-20 см от поверхности потолка. Не забудьте это учесть, если в будущем вы планируете опустить потолок (сделать его натяжным или из гипсокартонных листов).

От коробок к распределительным устройствам начертите пути для проводов.

Эти маршруты должны быть строго вертикальными или горизонтальными, не допускаются зигзаги и косые линии, не пытайтесь экономить на таких материалах.

Необходимые материалы

Теперь, исходя из всех проделанных работ, вы можете определить количество материалов, которые вам потребуются для замены электропроводки в доме. Подсчитайте, сколько распределительных коробок, розеток и выключателей вы сопоставили. Если проводка скрытого типа, то для каждого коммутационного аппарата понадобится еще и подрозетник. С помощью рулетки измерьте необходимое количество провода вдоль нарисованных линий разводки. Обязательно берите его с запасом на подрезку в местах стыков (6-10% от общей длины).

Для проводки своими руками выбирайте трехжильный провод или медный кабель. Сечения 1,5 мм будет достаточно для сети освещения ², для групп розеток — 2,5 мм ², для мощных электропотребителей — 4 мм ².

Советуем приобрести качественную немецкую жилу с маркировкой NYM, с изоляцией из поливинилхлорида. Из отечественной кабельной продукции наибольшим спросом пользуется жила марки ВВГ. Также для прокладки проводников понадобится гофрированная труба, а в случае открытого типа разводки – кабель-каналы. Гофру лучше купить металлическую, так как в случае ЧП поливинилхлорид может разлагаться и выделять токсичные вещества.

Выбор кабеля и автоматов на видео:

Крайне важно защитить домашнюю электрическую сеть от перегрузок, коротких замыканий и утечек тока, поэтому без автоматики не обойтись. Необходимо будет установить УЗО и автоматические выключатели (или комбинированные варианты — дифференциальные автоматические выключатели). Их выбирают по номинальному току, в зависимости от нагрузки, которая будет присутствовать на защищаемой линии. Приведем пример, каких машин примерно нужно для обычной трехкомнатной квартиры:

автомат общий вводной — 40 А;
на розеточную группу — 25 А;
для освещения — 16 А;
для мощных потребителей — на 32 А.

При выборе станков отдавайте предпочтение лидерам рынка электротехнической продукции – фирмам «Legrand» и «ABB».

Коробки соединительные бывают двух видов и отличаются друг от друга только конструкцией.

Коробки квадратной и прямоугольной формы более вместительны, а круглые гораздо удобнее в установке.

Просверлить круглое отверстие в стене для такого ящика гораздо проще, чем забить квадратную или прямоугольную нишу.

Обязательно выбирайте розетки с заземлением. Если в доме есть маленькие дети, то понадобятся специальные приспособления с защитными шторками (чтобы ребенок не мог выковыривать внутрь посторонние предметы). Обратите особое внимание на номинальный ток, на который рассчитан коммутационный аппарат, иначе могут возникнуть проблемы при подключении мощных потребителей.

Инструменты

Перед тем, как поменять проводку в квартире, вам потребуется запастись не только материалами, но и достаточно большим количеством инструментов. Если у вас нет всех необходимых приспособлений, то, возможно, все же имеет смысл обратиться к профессионалам. Ознакомьтесь со списком всего, что вам нужно для установки новой проводки, а затем примите решение для себя.

Идеальный вариант – аренда электроинструмента.

Перфоратор и набор сверл по бетону (а также сверло по бетону, корончатое сверло и зубило). Этот инструмент необходим для монтажа отверстий под розетки, выключатели и коробки.
Уровень, отвес и шнур для разметки прокладки проводов.
Болгарка (и круг по камню к ней) или штроборез для проделывания борозд в стенах для проводов.
Шпатель и гипс (или алебастр) для заполнения штроб после укладки в них проводов.
Нож монтажный или специальное приспособление для снятия изоляционного слоя на проводах (стриппер).
Плоскогубцы, набор отверток плоских и крестовых, бокорезы.
Паяльник с припоем и канифолью для соединения проводов.
Индикаторная отвертка для определения фазы и нуля.
Длинная переноска. Во время ремонтных работ для питания электроинструмента вы будете использовать временную будку, а ее длины должно хватить до самых отдаленных комнат и уголков.

Демонтаж старой проводки

Замена электропроводки в квартире своими руками начинается, в первую очередь, с полного обесточивания помещения. Отключите вводной автоматический выключатель на квартиру и убедитесь в отсутствии напряжения.

Проще всего начать демонтаж старой проводки с выключателями и розетками, снять их, освободив тем самым концы проводов. Откройте крышки распределительных коробок и отсоедините все монтажные коробки. Теперь, аккуратно потянув за старый кабель, освобождаем его от замазочных штроб. Обнаружить провода в поверхностях стен поможет специальный прибор – индикатор скрытой проводки, некоторые в этом случае даже используют металлоискатель.

Если в каком-то месте нет возможности демонтировать кабель, то не слишком старайтесь, не разрушайте стены. Проблемный участок проводки оставьте в старой борозде, только тщательно заизолируйте его концы с обеих сторон.

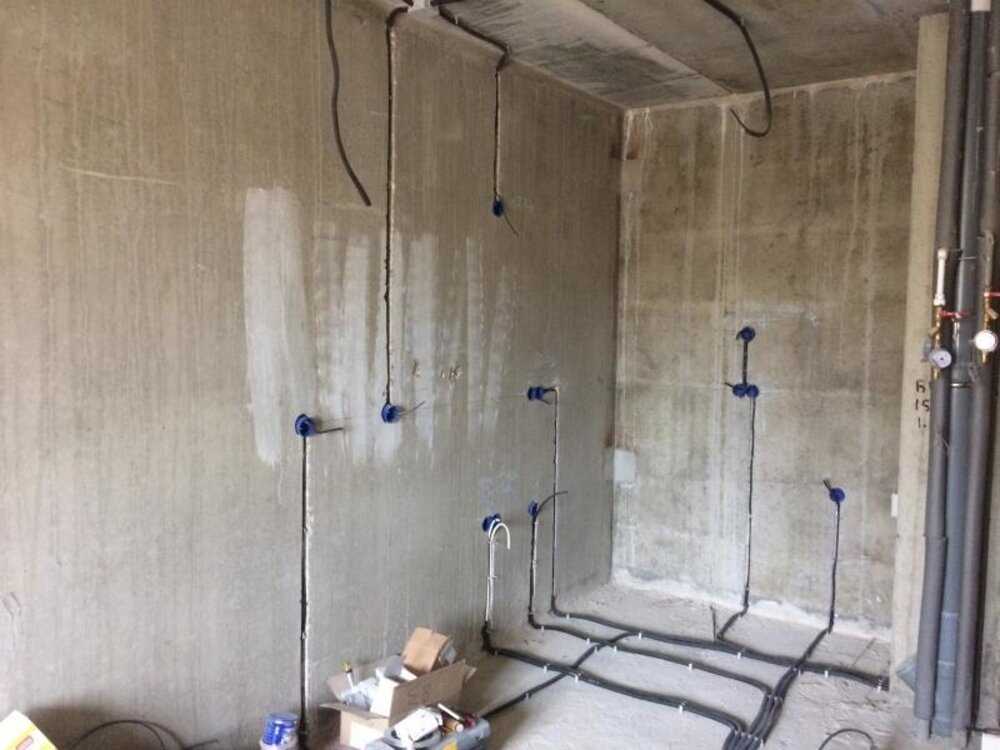

Установка новой проводки

Сразу стоит сказать, что частично менять проводку не рекомендуется. Если вы уже взялись за ремонт повторно, то делайте это везде. Единственный случай, когда допускается замена только части домашней электросети, если где-то произошел обрыв провода и необходимо его устранить.

А теперь сам процесс установки новой проводки. Возможно, в какой-то из комнат путь провода от коробки к розеткам и выключателям останется прежним. Это хорошо, вам не нужно будет забивать новые канавки.

В том случае, если вы запланировали сделать все совсем иначе, начните с отверстий для коммутационных аппаратов и распределительных коробок, а уже между ними сделайте пазы для укладки проводов.

Внимание! Так как старую проводку вы уже демонтировали, а новую только прокладываете, напряжения в квартире не будет вообще. Для подключения электроинструмента используйте временную будку, которую можно выкинуть из вводного щитка, или договоритесь с соседями о питании от них через носитель.

Отрежьте необходимые куски проводов и гофротрубы. Затяните провода в гофру и поместите их в сделанные пазы. Не забудьте оставить соединительные наконечники с обеих сторон. Установите розетки в проделанные отверстия, затяните в них провода и теперь можно закрепить их алебастровым раствором.

Покрывать штробы сплошным слоем алебастра не нужно; достаточно захватить их через каждые полметра.

Подключение проводов к розеткам и выключателям, установка коммутационных аппаратов в розетки. Теперь сделайте все необходимые соединения в распределительных коробках.

Имейте в виду! Если вы хотите сделать освещение на балконе или лоджии, то не нужно тянуть туда целую ветку, светильники подключаются через розетки соседних комнат.

Обязательно протестируйте новую электропроводку перед окончанием работ в квартире.

Если есть сомнения между частичной и полной заменой электропроводки, то ответ можно найти в видео:

Как заменить старую проводку мы объяснили, тут особых сложностей нет. Те, кто когда-либо занимался электромонтажными работами и хорошо разбирается в электротехнике, справятся самостоятельно. Но иногда лучше не рисковать и хотя бы посоветоваться с профессионалами.

Замена электропроводки в панельном доме своими руками

Этап планирования и расчета сетки будущего дома
Выберите количество точек питания
Расчет номинальных токов каждой электрической точки
Распределение нагрузок по группам
Выберите размер провода
Монтаж электропроводки в панельном доме
Укладка проводки в монтажных швах
Прокладка проводов стеновым хромированием
Заключение

Новая проводка в панельном доме

Как поменять проводку в панельном доме? Именно с таким вопросом сталкиваются многие во время ремонта. Казалось бы, что может быть проще?

Просто поставить новый вместо старого — и все. Но тогда возникает вопрос: если мы меняем проводку, то стоит добавить несколько розеток и выключателей. А так как будут новые коммутационные аппараты, то стоит подумать и о новых автоматах. Как только нагрузка возрастет, то сечение проводов следует пересмотреть.

Постараемся разобраться во всех этих вопросах в нашей статье.

Этап планирования и расчета будущей домашней сети

Этап планирования и расчета многим кажется самым сложным. Ведь если все правильно рассчитать и спланировать, то вы получите надежную и долговечную сеть, а самый трудоемкий монтаж проводки не будет осложнен различными непредвиденными ситуациями.

Выберите количество точек питания

Расположение электрических точек в квартире

Это самый важный и ответственный этап, который придется выполнить перед заменой электропроводки в панельном доме. Ведь от этого зависят все наши дальнейшие расчеты и окончательная стоимость нашей электросети. Поэтому, руководствуясь логикой, надо найти здоровый компромисс между удобством использования электричества в любом месте помещения и конечной стоимостью чересчур разветвленной сети.

Итак:

Согласно п. 12.27 ВСН59-88, в нашей квартире должно быть не менее 3 розеток на кухне и одна розетка на каждые полные 6м2 жилых комнат. Это явно устаревший стандарт и в современных реалиях нужно значительно больше розеток. Поэтому заранее составляем новый план расположения розеток в каждой комнате.
Для составления такого плана нам необходимо знать количество электроприборов в каждой комнате. Кроме того, их следует разделить на временные и постоянно подключенные к сети. Это значительно сократит необходимое количество розеток, а также позволит разместить их экономично и рационально.
Например, для подключения видео, аудио и других бытовых приборов, постоянно подключенных к сети, следует предусмотреть отдельную розетку. А вот для подключения фена, утюга или зарядки для мобильного следует предусмотреть одну удобно расположенную розетку. В общем, исходим из ваших привычек и пожеланий.
Проделайте то же самое с переключателями. Ведь зонирование зон освещения, создание дополнительного освещения и прочие приятные нюансы, способные создать атмосферу в вашей квартире, становятся все более популярными. Исходя из этого, может меняться и количество выключателей, а также их расположение. Для каждой комнаты стоит составить примерный план.

Расчет номинальных токов каждой электроточки

Следующим важным этапом, от которого зависит, как менять электропроводку в панельном доме, является расчет номинальных токов каждой розетки и выключателя. На основании этих данных мы впоследствии будем производить дальнейшие расчеты, от которых во многом будет зависеть конечная стоимость нашей электрической сети.

Итак:

В первую очередь стоит обратить внимание на розетки. Ведь именно к этому электромонтажному устройству подключаются самые энергоемкие электроприборы. Оптимальным вариантом являются розетки, предназначенные для конкретного электроприбора. В этом случае нам достаточно посмотреть номинальный ток в паспорте этого устройства, и мы будем знать номинальный ток этой розетки.
Если по каким-либо причинам невозможно открыть паспорт или розетка предназначена для различных электроприборов, следует выбрать самый мощный из них. Для определения номинального тока таких устройств вы можете воспользоваться нашей примерной картой нагрузки устройств или выполнить расчет самостоятельно.

На фото указана примерная мощность различных электроприборов.

Для того чтобы произвести расчет, достаточно вспомнить закон Ома, где номинальный ток I = P/U, где P — номинальная (или хотя бы примерная) мощность наших электроприборов, а U — напряжение нашей электросети, которое составляет 220В для однофазной сети.

Внимание! В общем, при расчете нужно учитывать массу параметров или хотя бы cosα, но делаем упрощенный расчет. Поэтому все неучтенные параметры пойдут как некий запас прочности для нашей энергосистемы. А для маломощных сетей, каковой является квартирная, отклонения будут не такими принципиальными.

Расчет номинального тока выключателей производится по той же формуле. Для получения номинальной мощности осветительной сети достаточно просуммировать мощность всех светильников. Если люстра горит, то обычно в ее паспорте можно найти номинальную мощность.

Внимание! На основании наших расчетов токов каждой отдельной розетки или выключателя следует также произвести подбор соответствующих электроустановочных устройств. То есть, если номинальный ток розетки у вас получился, например, 7А, то вам следует выбрать розетку с номинальным током 10А. То же самое относится и к переключателям. В общем, этому вопросу мы посвятили не одну статью, поэтому более подробно на этом останавливаться не будем.

Распределение нагрузок по группам

Прежде чем менять электропроводку в панельном доме, следует определить количество групп освещения. Согласно п. 7.2 ВСН 59 — 88, квартиры в жилых домах должны быть запитаны не менее чем двумя группами.

Характер нагрузки не имеет значения. То есть осветительную и розеточную сеть можно объединить в одну группу. Хотя довольно часто делают отдельно группы розеток и группы освещения.

Определяющим принципом для нас является пункт 3.1.19 Электротехнических норм (ПУЭ), разрешающий питание бытовых приборов от автоматических выключателей с номинальным током не более 25А. Исходя из этого, мы также распределяем нашу электрическую сеть по группам.
Для этого суммируем номинальный ток всех электрических точек, расположенных в одной или двух комнатах, пока не получим значение близкое к 25А. При этом, как мы уже говорили выше, можно разделить электрические пункты по характеру нагрузок. Но самое главное, это их компактное расположение, что позволит несколько сэкономить на цене провода.

Внимание! Пункт 7.2 ВСН 59 — 88 рекомендует совмещать розетки, установленные в прихожей и на кухне. При этом розетки, устанавливаемые в жилых комнатах, рекомендуется снабжать отдельной группой.

В итоге в зависимости от количества электроприборов у вас должно получиться от двух до 5 групп.

Выберите сечение провода

На следующем этапе наша инструкция советует определить сечение провода (см. Выполнить расчет сечения провода для питания ). Этот вопрос пугает многих, но на самом деле здесь нет ничего сложного.

Зная способ разводки, а для панельных домов это обычно скрытая проводка, а также нагрузку каждой отдельной группы, которую мы рассчитали выше, выбор делается просто по таблицам.

Для медных жил выбор производится по табл. 1.3.4 ПУЭ, а для алюминиевых — по табл. 1.3.5 ПУЭ. Чтобы сделать выбор, нам достаточно знать количество проводов, способ монтажа и номинальный ток.

Сводная таблица выбора сечения провода

Какое бы сечение провода у вас ни было для групповых линий, оно в любом случае не может быть меньше 1,5 мм2 медного провода. Это следует из таблицы 7.1.1. ПУЭ, в котором указаны минимальные значения сечения медного провода.
Кроме того, при выборе необходимо определить количество проводов, которые необходимо проложить в одной секции. Если это число превышает 4, то при выборе по таблицам необходимо ввести поправочный коэффициент 0,68. Если их больше 7, то 0,63, ну а если совместно проложенных проводов больше 10, то коэффициент и вовсе будет 0,6.
Кроме того, при выборе следует учитывать температуру окружающей среды, возможные перегрузки и некоторые другие нюансы. Но все это рассчитано на масштабные сети освещения. Для обычной квартиры будет достаточно первых двух пунктов этого раздела.

Монтаж электропроводки в панельном доме

Закончив с этапом планирования, можно переходить непосредственно к монтажу. Вообще в панельных домах на этапе планировки плит предусмотрены специальные швы для разводки. Но зачастую добраться до них практически невозможно. Поэтому рассматриваем вариант с использованием этих каналов и без них.

Прокладка проводки в монтажных швах

Это, пожалуй, самый удачный вариант, и за свою практику мне удалось использовать его лишь изредка и только для монтируемой части сети. Как известно, в панелях домов имеются пустоты, которые по проекту предусмотрены для прокладки проводов, труб и других инженерных сетей. Мы постараемся их использовать.

Оставление проводов от монтажных швов

Для того, чтобы ваша электропроводка попала под стеновые панели, необходимо в первую очередь определить, где в нее проникает старая электропроводка. Если у вас уже голые стены, то в местах расположения электроточек вы должны увидеть провода, уходящие в стены. Если эти провода выходят из стены где-то между швом панели и потолка, у вас есть шанс ее использовать.
Если старая электропроводка обнаружена только у распределительного щита, значит, она имеет несколько изгибов и, следовательно, невозможно протянуть новый провод на место и при этом не повредить его.
Если мы видим начало и конец провода, значит, мы можем попробовать проложить наш новый провод в канал. Для этого надежно скрепите конец старого и нового провода. Максимально расширьте отверстие, в котором проходит провод, и попробуйте протянуть новый, потянув за другой конец старого провода.
При использовании этого метода новая внутренняя проводка в стеновых панелях проходит по старым каналам. Оказывается не всегда. Иногда проволока в процессе протяжки повреждается настолько, что уже не пригодна для дальнейшего использования. Хотя иногда эта процедура очень проста и удобна. Тогда как повезло.

Укладка проводов хромированием стен

Шпаклевка стен Пожалуй, самый трудоемкий процесс при замене электропроводки. Конечно, сейчас есть стробоскопы, способные сделать красивые и глубокие штрихи всего за несколько минут. Причем сделать это без пыли и грязи. Но цена этого средства, мягко говоря, кусается.

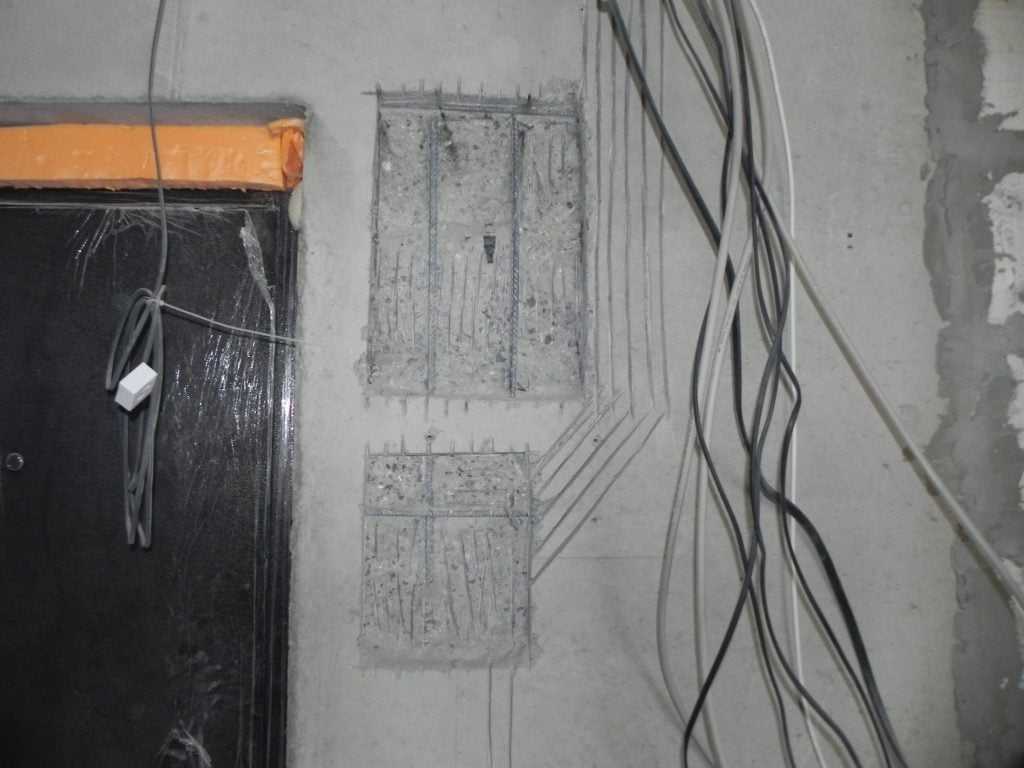

Скалывание стен

Обычно приходится использовать старый добрый перфоратор и сантиметр за сантиметром вгрызаться в стену. Для того, чтобы хоть немного упростить эту задачу, можно использовать болгарку, но количество пыли значительно увеличится.
Для упрощения процесса бритья рекомендуем использовать швы между пластинами.
