Как подсоединить светодиод: Правильные схемы подключения светодиода

Как подключить светодиод параллельно, последовательно: схемы, описания, нюансы

Светодиоды (они же led) на протяжении многих лет активно применяются как в производстве телевизоров, так и в качестве основного освещения дома или квартиры, однако вопрос о том, как правильно выполнить подключение светодиодов актуален и по сей день.

На сегодняшний день их существует огромное количество, различной мощности (сверхяркие Пиранья), работающих от постоянного напряжения, которые можно подключать тремя способами:

1. Параллельно.
2. Последовательно.
3. Комбинированно.

Также существуют специально разработанные схемы, позволяющие подключить светодиод к стационарной бытовой сети 220В. Давайте рассмотрим более детально все варианты подключения led, их преимущества и недостатки, а также как это выполнить своими руками.

Содержание

1. Основные принципы подключения
2. Как определить полярность?
3. Способы подключения
4. Подключение светодиодов к напряжению 220В
5. Подключение светодиодов к сети 12В
6. Последовательное подключение
7. Недостатки последовательного подключения
8. Параллельное подключение
9. Недостатки параллельного подключения:
10. Смешанное подключение
11. Как подключить мощный светодиод?
12. Ошибки при подключении
13. Видео

Основные принципы подключения

Как было сказано ранее, конструкция светоизлучающего диода подразумевает их подключение исключительно к источнику постоянного тока. Однако, поскольку рабочая часть светодиода – это полупроводниковый кристалл кремния, то очень важно соблюдать полярность, в противном случае светодиод не будет излучать световой поток.

Каждый светодиод имеет техническую документацию, в которой содержатся инструкции и указания по правильному подключению. Если документации нет, можно посмотреть маркировку светодиода. Маркировка поможет узнать производителя, а зная производителя, Вы сможете найти нужный даташит, в котором и содержится информация по подключению. Вот, такой не хитрый совет.

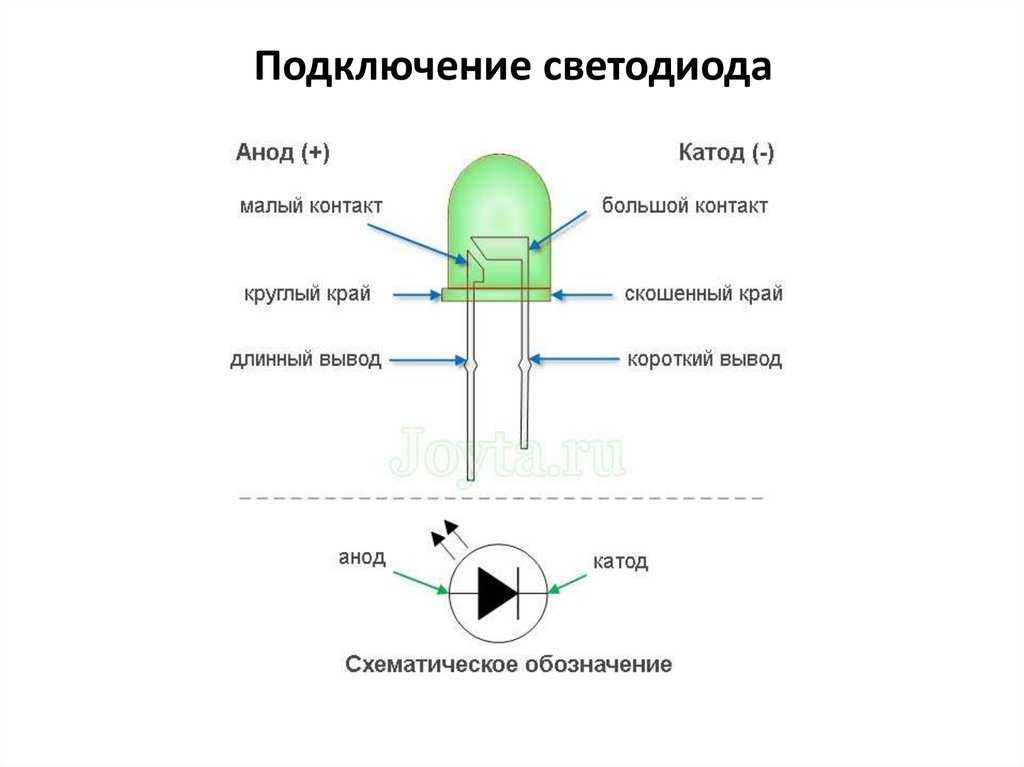

Как определить полярность?

Для решения вопроса существует всего 3 способа:

1. Конструктивно. Согласно нормам, принятым во всем мире, на обычном светодиоде (не SMD типа), длинная ножка всегда является «+» или же анодом. Для работы светодиода на него должна подаваться положительная полуволна. А короткая – катодом.
2. С помощью мультиметра. Для проверки необходимо переключатель прибора поставить в режим «Прозвонка» и установить красный щуп мультиметра на анод, а черный – на катод. В результате светодиод должен засветиться. Если этого не произошло, необходимо поменять полярность (черный на анод, а красный на катод). Если результат не меняется, тогда led вышел из строя (для установления более точного диагноза, читайте как проверить светодиод).
3. Визуально. Если присмотреться к светодиоду, то можно увидеть 2 кончика возле кристалла. Тот, который больше – катод, тот, что меньше – анод.

С полярностью разобрались, теперь нам нужно определиться с тем, как подключить LED к сети. Для тех, кто не понял, читайте подробную и интересную статью определения полярности у светодиода. В ней мы собрали все возможные способы проверки, и даже при помощи батарейки.

Способы подключения

Условно, подключение происходит по 2 способам:

1. К стационарной сети промышленной частоты (50Гц) напряжением 220В;
2. К сети с безопасным напряжением величиной 12В.

Если необходимо подключить несколько led к одному источнику питания, тогда нужно выбрать последовательное или параллельное подключение.

Рассмотрим каждый из вышеприведенных примеров по отдельности.

Подключение светодиодов к напряжению 220В

Первое, что нужно знать при подключении к сети 220В, — для номинального свечения через светодиод должен проходить ток в 20мА, а падение напряжения на нем не должно превышать 2,2-3В. Исходя из этого, необходимо рассчитать номинал токоограничивающего резистора по следующей формуле:

в которой 0,75 – коэффициент надежности led, U пит – это напряжения источника питания, U пад – напряжение, которое падает на светоизлучающем диоде и создает световой поток, I – номинальный ток, проходящий через него, и R – номинал сопротивления для регулирования проходящего тока. После соответствующих вычислений, номинал сопротивления должен соответствовать 30 кОм.

Однако не стоит забывать, что на сопротивлении будет выделятся большое количество тепла за счет падения напряжения. По этой причине дополнительно необходимо рассчитать мощность этого резистора по формуле:

Для нашего случая U – это будет разность напряжения питающей сети и напряжения падения на светодиоде. После соответствующих вычислений, для подключения одного led мощность сопротивления должна равняться 2Вт.

После определения номинала и мощности сопротивления можно собрать схему для подключения одного светодиода к 220В. Для ее надежной работы необходимо ставить дополнительный диод, который будет защищать светоизлучающий диод от пробоя, при возникновении амплитудного напряжения на выводах светодиода в 315В (220*√2).

Схема практически не применяется, поскольку в ней возникают очень большие потери из-за выделения тепла в сопротивлении. Рассмотрим более эффективную схему подключения к 220 В:

На схеме, как видим, установлен обратный диод VD1, пропускающий обе полуволны на конденсатор C1 емкостью 220 нФ, на котором происходит падение напряжение до необходимого номинала.

Сопротивление R1 номиналом 240 кОм, разряжает конденсатор при выключенной сети, а во время работы схемы не играет никакой роли.

Но это упрощенная модель для подключения LED, в большинстве светодиодных ламп уже встроенный драйвер (схема), который преобразует переменное напряжение 220В в постоянное с величиной 5-24В для их надежной работы. Схему драйвера Вы можете видеть на следующем фото:

Подключение светодиодов к сети 12В

12 вольт – это безопасное напряжение, которое применяется в особо опасных помещениях. Именно к таким и относятся ванные комнаты, бани, смотровые ямы, подземные сооружения и другие помещения.

Для подключения к источнику постоянного напряжения номиналом 12В, аналогично, подключению к сетям 220В необходимо гасящее сопротивление. В противном случае, если подключить его напрямую к источнику, из-за большего проходящего тока светодиод мгновенно сгорит.

Номинал этого сопротивления и его мощность рассчитываются по тем же формулам:

В отличии от цепей 220В, для подключения одного светодиода к сети 12В нам потребуется сопротивление со следующими характеристиками:

• R = 1,3 кОм;
• P = 0,125Вт.

Еще одним достоинством напряжения 12В, является то, что в большинстве случаев оно уже выпрямленное (постоянное), что значительно упрощает схему подключения. Рекомендуется дополнительно монтировать стабилизатор напряжения типа КРЭН или аналога.

Как мы уже знаем, светоизлучающий диод можно подключить как к цепям 12В, так и к цепям 220В, однако существует и несколько вариаций их соединения между собой:

• Последовательное.
• Параллельное.

Последовательное подключение

При последовательном соединении через токоограничивающий резистор в одну цепочку собираются несколько светодиодов, причем катод предыдущего припаивается к аноду последующего:

В схеме, по всем светодиодам будет проходить один ток (20мА), а уровень напряжения будет состоять из сумм падения напряжения на каждом. Это означает, используя данную схему подключения, нельзя включить в цепь любое количество светодиодов, т.к. оно ограничено падением напряжения.

Падение напряжения – это уровень напряжения, которое светоизлучающий диод преобразует в световую энергию (свечение).

Например, в схеме падение напряжения на одном светодиоде составит 3 Вольта. Всего в схеме 3 светодиода. Источник питания 12В. Считаем, 3 Вольта * 3 led = 9 В — падение напряжения.

После несложных расчетов, мы видим, что не сможем включить в схему параллельного подключения более 4 светодиодов (3*4=12В), запитывая их от обычного автомобильного аккумулятора (или другого источника с напряжением 12В).

Если захотим последовательно подключить большее количество LEd, то понадобится источник питания с большим номиналом.

Данная схема довольно часто встречалась в елочных гирляндах, однако из-за одного существенного недостатка в современных светодиодных гирляндах применяют смешанное подключение. Что за недостаток, разберем ниже.

Недостатки последовательного подключения

1. При выходе из строя хотя бы одного элемента, не рабочей становится вся схема;
2. Для питания большого количества led нужен источник с высоким напряжением.

Параллельное подключение

В данной ситуации все происходит наоборот. На каждом светодиоде уровень напряжения одинаковый, а сила тока состоит из суммы токов, проходящих через них.

Следуя из вышесказанного делаем вывод, если у нас есть источник в 12В и 10 светодиодов, блок питания должен выдерживать нагрузку в 0,2А (10*0,002).

Исходя из вышеупомянутых расчетов — для параллельного подключения потребуется токоограничивающий резистор с номиналом 2,4 Ом (12*0,2).

Это глубокое заблуждение!!! Почему? Ответ Вы найдете ниже

Характеристики каждого светодиода даже одной серии и партии всегда разные. Если другими словами: чтобы засветился один, необходимо пропустить через него ток с номиналом 20 мА, а для другого этот номинал может составлять уже 25 мА.

Таким образом, если в схеме установить только одно сопротивление, номинал которого был рассчитан ранее, через светодиоды будет проходить разный ток, что вызовет перегрев и выход из строя светодиодов, рассчитанных на номинал в 18мА, а более мощные будут светить всего на 70% от номинала.

Исходя из вышесказанного, стоит понимать, что при параллельном подключении, необходимо устанавливать отдельное сопротивление для каждого.

Недостатки параллельного подключения:

1. Большое количество элементов;
2. При выходе одного диода из строя увеличивается нагрузка на остальные.

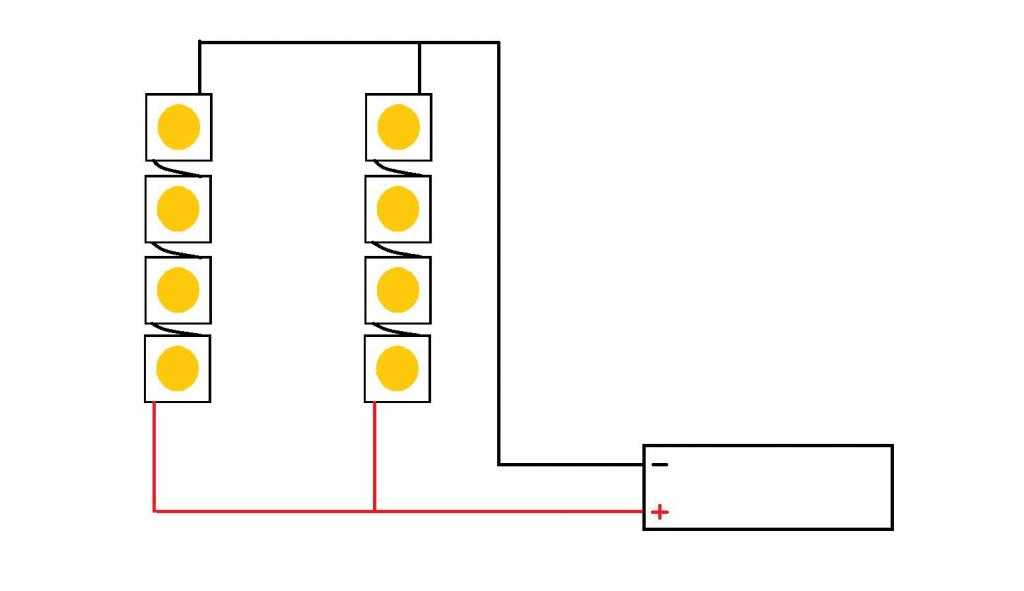

Смешанное подключение

Подобный способ подключения является самым оптимальным. По такому принципу собраны все светодиодные ленты. Он подразумевает комбинацию параллельного и последовательного подключения. Как он выполняется можно увидеть на фото:

Схема подразумевает включение параллельно не отдельных светодиодов, а последовательных цепочек из них. В результате этого даже при выходе из строя одной или нескольких цепочек, светодиодная гирлянда или лента будут по-прежнему одинаково светить.

Мы рассмотрели основные способы подключения простых светодиодов. Теперь разберем методы соединения мощных светодиодов, и с какими проблемами можно столкнуться при неправильном подключении.

Как подключить мощный светодиод?

Для работоспособности мощных светоизлучающих диодов, так же, как и простых нам потребуется источник питания. Однако в отличии от предыдущего варианта, он должен быть на порядок мощней.

Чтобы засветить мощный светодиод номиналом 1W, источник питания должен выдерживать не менее 350 мА нагрузки. Если номинал 5W, то источник питания постоянного тока должен выдержать нагрузку тока не менее 1,4А.

Для корректной работы мощного светодиода обязательно необходимо использовать интегральный стабилизатор напряжения типа LM, который защищает его от скачков напряжения.

Если необходимо подключить не один, а несколько мощных LED, рекомендуем ознакомиться с правилами последовательного и параллельного подключения, которые были описаны выше.

Ошибки при подключении

1. Прямое подключение к источнику питания. В данном случае светодиод моментально сгорит, поскольку отсутствует ограничивающий ток резистор.
2. Параллельное подключение через один резистор. Светодиоды постепенно будут выходить из строя, поскольку рабочий ток у каждого разный.
3. Последовательное подключение с различным током потребления. При такой схеме подключения есть 2 варианта: либо просто одни будут светить тусклее других, либо те, что рассчитаны на меньший ток – сгорят.
4. Неправильно подобранный ограничивающий резистор. При неправильно подобранном сопротивлении через светодиоды будет проходить большой ток, в результате чего, они будут перегреваться и со временем перегорят. При большом сопротивлении они будут светить не в полную силу.
5. Подключение к сети переменного напряжения номиналом 220В без диода или других компонентов защиты. Если при подключении с сети 220В, если не установить дополнительный диод, то на светодиоде возникнет амплитудное значение напряжения в 315В, которое моментально выведет его из строя.

Видео

Ошибки подключения могут повлечь за собой неприятные последствия, от банальной поломки светодиодов, до нанесения себе повреждений. Поэтому, настоятельно рекомендуем посмотреть видео, где разбирают часто встречающиеся ошибки.

Заключение

Прочитав статью можно сделать вывод, что все светодиоды, вне зависимости от рабочего напряжения, всегда подключаются параллельно или последовательно — школьный курс физики. Еще стоит помнить, что никакой светодиод не подключается напрямую в сеть 220В, всегда нужно использовать защитные элементы в схеме подключения. Тип применяемых защитных элементов зависит от вида подключаемого светоизлучающего диода.

Правильная схема подключения светодиодов: последовательно или параллельно

Главная

>

Схемы и чертежи

>

Какая схема подключения светодиодов лучше — последовательная или параллельная

Самое правильное подключение нескольких светодиодов — последовательное. Сейчас объясню почему.

Дело в том, что определяющим параметром любого светодиода является его рабочий ток. Именно от тока через светодиод зависит то, какова будет мощность (а значит и яркость) светодиода. Именно превышение максимального тока приводит к чрезмерному повышению температуры кристалла и выходу светодиода из строя — быстрому перегоранию либо постепенному необратимому разрушению (деградации).

Ток — это главное. Он указан в технических характеристиках светодиода (datasheet). А уже в зависимости от тока, на светодиоде будет то или иное напряжение. Напряжение тоже можно найти в справочных данных, но его, как правило, указывают в виде некоторого диапазона, потому что оно вторично.

Для примера, заглянем в даташит светодиода 2835:

Как видите, прямой ток указан четко и определенно — 180 мА. А вот напряжение питания светодиодов при таком токе имеет некоторый разброс — от 2.9 до 3.3 Вольта.

Получается, что для того, чтобы задать требуемый режим работы светодиода, нужно обеспечить протекание через него тока определенной величины. Следовательно, для питания светодиодов нужно использовать источник тока, а не напряжения.

Источник тока (или генератор тока) — источник электрической энергии, который поддерживает постоянное значение силы тока через нагрузку с помощью изменения напряжения на своем выходе. Если сопротивление нагрузки, например, возрастает, источник тока автоматически повышает напряжение таким образом, чтобы ток через нагрузку остался неизменным и наоборот. Источники тока, которыми запитывают светодиоды, еще называют драйверами.

Конечно, к светодиоду можно подключить источник стабилизированного напряжения (например, выход лабораторного блока питания), но тогда нужно точно знать какой величины должно быть напряжение для получения заданного тока через светодиод.

Например, в нашем примере со светодиодом 2835, можно было бы подать на него где-то 2.5 В и постепенно повышать напругу до тех пор, пока ток не станет оптимальным (150-180 мА).

Так делать можно, но в этом случае придется настраивать выходное напряжение блока питания под каждый конкретный светодиод, т.к. все они имеют технологический разброс параметров. Если, подключив к одному светодиоду 3.1В, вы получили максимальный ток в 180 мА, то это не значит, что поменяв светодиод на точно такой же из той же партии, вы не сожжёте его (т. к. ток через него при напряжении 3.1В запросто может превысить максимально допустимое значение).

К тому же необходимо очень точно поддерживать напряжение на выходе блока питания, что накладывает определенные требования к его схемотехнике. Превышение заданного напряжения всего на 10% почти гарантированно приведет к перегреву и выходу светодиода из строя, так как ток при этом превысит все мыслимые значения.

Вот прекрасная иллюстрация к вышесказанному:

А самое неприятное то, что проводимость любого светодиода (который по сути является p-n-переходом) находится в очень сильной зависимости от температуры. На практике это приводит к тому, что по мере разогрева светодиода, ток через него начинает неумолимо возрастать. Чтобы вернуть ток к требуемому значению, придется понижать напряжение. В общем, как ни крути, а без контроля тока никак не обойтись.

Поэтому самым правильным и простым решением будет использовать для подключения светодиодов драйвера тока (он же источник тока). И тогда будет совершенно неважно, какой вы возьмете светодиод и каким будет прямое напряжение на нем. Нужно просто найти драйвер на нужный ток и дело в шляпе.

Теперь, возвращаемся к главному вопросу статьи — почему все-таки последовательное подключение, а не параллельное? Давайте посмотрим, в чем разница.

Параллельное подключение

При параллельном подключении светодиодов, напряжение на них будет одинаковым. А так как не существует двух диодов с абсолютно одинаковыми характеристиками, то будет наблюдаться следующая картина: через какой-то светодиод будет идти ток ниже номинального (и светить он будет так себе), зато через соседний светодиод будет херачить ток в два раза превышающий максимальный и через полчаса он сгорит (а может и быстрее, если повезет).

Очевидно, что такого неравномерного распределения мощностей нужно избегать.

Для того, чтобы существенно сгладить разброс в ТТХ светодиодов, лучше подключать их через ограничительные резисторы. Напряжение блока питания при этом может быть существенно выше прямого напряжения на светодиодах. Как подключать светодиоды к источнику питания показано на схеме:

Проблема такой схемы подключения светодиода в том, что чем больше разница между напряжением блока питания и напряжением на диодах, тем больше бесполезной мощности рассеивается на ограничительных резисторах и тем, соответственно, ниже КПД всей схемы.

Ограничение тока происходит по простой схеме: повышение тока через светодиод приводит к повышению тока и через резистор тоже (т.к. они включены последовательно). На резисторе увеличивается падение напряжения, а на светодиоде, соответственно, уменьшается (т.к. общее напряжение постоянно). Уменьшение напряжения на светодиоде автоматически приводит к снижению тока. Так все и работает.

В общем, сопротивление резисторов рассчитывается по закону Ома. Разберем на конкретном примере. Допустим, у нас есть светодиод с номинальным током 70 мА, рабочее напряжение при таком ток равно 3.6 В (это все берем из даташита к светодиоду). И нам нужно подключить его к 12 вольтам. Значит, нам нужно рассчитать сопротивление резистора:

Получается, что для питания светодиода от 12 вольт нужно подключить его через 1-ваттный резистор на 120 Ом.

Точно таким же образом, можно посчитать, каким должно быть сопротивление резистора под любое напряжение. Например, для подключение светодиода к 5 вольтам сопротивление резистора надо уменьшить до 24 Ом.

Значения резисторов под другие токи можно взять из таблицы (расчет производился для светодиодов с прямым напряжением 3.3 вольта):

Uпит	ILED
	5 мА	10 мА	20 мА	30 мА	50 мА	70 мА	100 мА	200 мА	300 мА
5 вольт	340 Ом	170 Ом	85 Ом	57 Ом	34 Ом	24 Ом	17 Ом	8.5 Ом	5.7 Ом
12 вольт	1.74 кОм	870 Ом	435 Ом	290 Ом	174 Ом	124 Ом	87 Ом	43 Ом	29 Ом
24 вольта	4. 14 кОм	2.07 кОм	1.06 кОм	690 Ом	414 Ом	296 Ом	207 Ом	103 Ом	69 Ом

При подключении светодиода к переменному напряжению (например, к сети 220 вольт), можно повысить КПД устройства, взяв вместо балластного резистора (активного сопротивления) неполярный конденсатор (реактивное сопротивление). Подробно и с конкретными примерами мы разбирали этот момент в статье про подключение светодиода к 220 В.

Последовательное подключение

При последовательном же подключении светодиодов через них протекает один и тот же ток. Количество светодиодов не имеет значение, это может быть всего один светодиод, а может быть 20 или даже 100 штук.

Например, мы можем взять один светодиод 2835 и подключить его к драйверу на 180 мА и светодиод будет работать в нормальном режиме, отдавая свою максимальную мощность. А можем взять гирлянду из 10 таких же светодиодов и тогда каждый светодиод также будет работать в нормальном паспортном режиме (но общая мощность светильника, конечно, будет в 10 раз больше).

Ниже показаны две схемы включения светодиодов, обратите внимание на разницу напряжений на выходе драйвера:

Так что на вопрос, каким должно быть подключение светодиодов, последовательным или параллельным, может быть только один правильный ответ — конечно, последовательным!

Количество последовательно подключенных светодиодов ограничено только возможностями самого драйвера.

Идеальный драйвер может бесконечно повышать напряжение на своем выходе, чтобы обеспечить нужный ток через нагрузку, поэтому к нему можно подключить бесконечное количество светодиодов. Ну а реальные устройства, к сожалению, имеют ограничение по напряжению не только сверху, но и снизу.

Вот пример готового устройства:

Мы видим, что драйвер способен регулировать выходное напряжение только лишь в пределах 64…106 вольт. Если для поддержания заданного тока (350 мА) нужно будет поднять напряжение выше 106 вольт, то облом. Драйвер выдаст свой максимум (106В), а уж какой при этом будет ток — это от него уже не зависит.

И, наоборот, к такому led-драйверу нельзя подключать слишком мало светодиодов. Например, если подключить к нему цепочку из 10-ти последовательно включенных светодиодов, драйвер никак не сможет понизить свое выходное напряжение до необходимых 32-36В. И все десять светодидов, скорее всего, просто сгорят.

Наличие минимального напряжения объясняется (в зависимости от схемотехнического решения) ограничениями мощности выходного регулирующего элемента либо выходом за предельные режимы генерации импульсного преобразователя.

Разумеется, драйверы могут быть на любое входное напряжение, не обязательно на 220 вольт. Вот, например, драйвер превращающий любой источник постоянного напряжения (блок питания) от 6 до 20 вольт в источник тока на 3 А:

Вот и все. Теперь вы знаете, как включить светодиод (один или несколько) — либо через токоограничительный резистор, либо через токозадающий драйвер.

Как выбрать нужный драйвер?

Тут все очень просто. Выбирать нужно всего лишь по трем параметрам:

1. выходной ток;
2. максимальное выходное напряжение;
3. минимальное выходное напряжение.

Выходной (рабочий) ток драйвера светодиодов — это самая важная характеристика. Ток должен быть равен оптимальному току для светодиодов.

Например, в нашем распоряжении оказалось 10 штук полноспектральных светодиодов для фитолампы:

Номинальный ток этих диодов — 700 мА (берется из справочника). Следовательно, нам нужен драйвер тока на 700 мА. Ну или чуточку меньше, чтобы продлить срок жизни светодиодов.

Максимальное выходное напряжение драйвера должно быть больше, чем суммарное прямое напряжение всех светодиодов. Для наших фитосветодиодов прямое напряжение лежит в диапазоне 3…4 вольта. Берем по-максимуму: 4В х 10 = 40В. Наш драйвер должен быть в состоянии выдать не менее 40 вольт.

Минимальное напряжение, соответственно, рассчитывается по минимальному значению прямого напряжения на светодиодах. То есть оно должно быть не более 3В х 10 = 30 Вольт. Другими словами, наш драйвер должен уметь снижать выходное напряжение до 30 вольт (или ниже).

Таким образом, нам нужно подобрать схему драйвера, рассчитанного на ток 650 мА (пусть будет чуть меньше номинального) и способного по необходимости выдавать напряжение в диапазоне от 30 до 40 вольт.

Следовательно, для наших целей подойдет что-нибудь вроде этого:

Разумеется, при выборе драйвера диапазон напряжений всегда можно расширять в любую сторону. Например, вместо драйвера с выходом на 30-40 В прекрасно подойдет тот, который выдает от 20 до 70 Вольт.

Примеры драйверов, идеально совместимых с различными типами светодиодов, приведены в таблице:

Светодиоды	Какой нужен драйвер
60 мА, 0.2 Вт (smd 5050, 2835)	см. схему на TL431
150мА, 0.5Вт (smd 2835, 5630, 5730)	драйвер 150mA, 9-34V (можно одновременно подключить от 3 до 10 светодиодов)
300 мА, 1 Вт (smd 3528, 3535, 5730-1, LED 1W)	драйверы 300мА, 3-64V (на 1-24 последовательно включенных светодиода)
700 мА, 3 Вт (led 3W, фитосветодиоды)	драйвер 700мА (для 6-10 светодиодов)
3000 мА, 10 Ватт (XML2 T6)	драйвер 3A, 21-34V (на 7-10 светодиодов) или см. схему

Кстати, для правильного подключения светодиодов вовсе не обязательно покупать готовый драйвер, можно просто взять какой-нибудь подходящий блок питания (например, зарядник от телефона) и прикрутить к нему простейший стабилизатор тока на одном транзисторе или на LM317.

Готовые схемы стабилизаторов тока для светодиодов можно взять из этой статьи.

Как подключить светодиодные ленты за 60 секунд

Светодиодные ленты потрясающие. В наши дни они доступны по цене, просты в установке и могут управляться дистанционно, встроенным переключателем или даже с помощью смартфона.

Большинство из нас работает над более крупными проектами, для которых может потребоваться соединение нескольких ленточных светильников для непрерывной работы.

Если это вы, то вам, вероятно, потребуется сделать надрез на каком-то этапе вашего проекта светодиодного освещения.

С подключаемыми светодиодными лентами это просто и доступно каждому.

В любом проекте есть несколько советов и приемов, поэтому давайте посмотрим, как подключить ваши ленты.

Краткое пошаговое руководство по подключению нескольких ленточных светильников

1. Перед запуском отключите ленточные светильники от сети.
2. Сделайте правильные замеры. Как говорится, «семь раз отмерь, один раз отрежь».
3. Решите, нужен ли вам прямой разъем или разъем под углом 90 градусов.
4. Используйте стандартные ножницы для резки по заданной линии разреза медной секции. Эта медная секция находится на полосе света через каждые несколько дюймов.
5. В каждой секции световой ленты должно быть равное количество медных секций. Это необходимо для того, чтобы контакты разъема работали.
6. Приготовьте маленькое пластиковое соединение без зазоров или перемычек и отклейте всю клейкую подложку, чтобы обеспечить чистое соединение.
7. Аккуратно вставьте каждую секцию световой полосы в разъем.
8. Используйте небольшие зажимы на разъеме, чтобы защелкнуть полоски на месте.
9. Убедитесь, что обе стороны полосы света направлены правильно. Полярность должна быть правильной для прохождения напряжения.
10. Подсоедините ленточные светильники и проверьте наличие света с обеих сторон соединения.
11. Если у вас нет света на новой секции полосы света, проверьте полярность и при необходимости поменяйте местами полосу света.

*Профессиональная насадка
Полезно использовать ту же марку ленточных светильников. Таким образом, вы можете обеспечить совместимость с каждой лентой, блоком управления и источником питания.

Как соединить светодиодные ленты

Существует два основных способа соединения светодиодных лент. Они состоят из штыревого соединителя без зазоров и соединителя-перемычки. Каждый из них позволяет соединить две секции низковольтных лент без пайки.

Наряду с разъемом без зазоров и перемычкой вам может понадобиться угловой разъем для поворота на 90 градусов . Вы также можете использовать Т-образный соединитель, чтобы ваши полосы света шли в нескольких направлениях.

Штыревые соединители без зазоров

Использование штыревых соединителей без зазоров позволяет обеспечить непрерывную работу светодиодов без появления больших зазоров.

Светодиодные ленты каждой марки и стиля могут иметь разное количество контактов. Большинство 4-контактных разъемов, но вы можете встретить 2 пин и 5 пин тоже.

Еще одно замечание, на которое следует обратить внимание, это размер ширины вашей полосы света . Большинство из них будут 3/8″ или 10 мм, но обратитесь к спецификациям брендов, чтобы узнать размер ваших ленточных светильников.

Wenhsin — 4-контактные разъемы для светодиодных лент RGB

Соедините несколько секций ленточных светильников с помощью 4-контактных защелок без пайки.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Соединители соединительных шнуров

Эти гибкие соединительные шнуры делают то же самое, что и штыревые соединения без зазоров, но они обеспечивают небольшой проводной зазор между секциями световой полосы.

Эти зазоры идеально подходят для угловых поворотов или для небольших зазоров под кухонными шкафами.

JACKYLED — 5-дюймовые 4-контактные удлинительные разъемы для светодиодных лент

Стандартные удлинительные соединения между полосами без пайки шириной 3/8 дюйма (10 мм). Может использоваться с 4-штырьковой лентой с RGB-подсветкой.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Загрузите нашу БЕСПЛАТНУЮ шпаргалку по световым лентам

Эта шпаргалка поможет вам выбрать идеальную световую полосу, не угадывая!

2-контактные, 4-контактные и 5-контактные разъемы для светодиодных лент

Небольшие медные секции по всей светодиодной ленте могут иметь различное количество.

Обычно представляет собой полосу света. Например, у вас может быть RGB, RGBW или просто теплый белый 12 В. Эти варианты работают с 4-контактными, 5-контактными и 2-контактными разъемами.

Это может решить вашу задачу по созданию полосы света. Если вы получите неправильное количество контактов в разъемах, вы не получите идеального результата.

Где резать светодиодные ленты

Рулон или секция вашей светодиодной ленты будут иметь маркировку медных секций через каждые несколько дюймов внутри ленты.

Именно на этих маленьких медных участках вы будете резать ножницами. Имейте в виду, что вам потребуется одинаковое количество меди на обеих секциях, чтобы повторно соединить их позже. Крайне важно сделать чистый разрез по отмеченной медной линии.

Светодиодные ленты, которые нельзя разрезать (RGBIC)

Не все светодиодные ленты можно разрезать. В первую очередь это полосы RGBIC.

Чем отличаются эти конкретные огни? Технология RGBIC позволяет световым лентам одновременно отображать несколько цветов. Они делают это через Независимый контроль.

В этих продуктах используются чипы для изменения цвета, которые используют весь рулон. После разрезания он ставит под угрозу всю полосу и может повредить ее.

Лучший выбор

Govee ‎H61251 — светодиодная лента RGBIC с изменением цвета

Сегментированное управление цветом, использование с приложением Govee Home, управление с помощью Voice + App + Control Box, 15 сегментированных световых секций и 16 миллионов цветов.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Похожие статьи…

Какая двухсторонняя лента лучше всего подходит для светодиодной ленты

Светодиодная лента свисает или падает? Использование двусторонней ленты — это то, что вы можете быстро добавить, чтобы обрести душевное спокойствие и прочное соединение светодиодных лент.

Лучшие светодиодные светильники для вашей спальни в 2022 году

Зажги! Так легко добавить удивительные огни в вашу комнату. Вам нужен цвет, диммирование, таймеры и что-то простое в установке? Я понял тебя…

9 лучших беспроводных светодиодных светильников для дома

Это правда, не все лампочки должны иметь провода! Вот полное руководство по беспроводным светодиодным светильникам для дома и лучшим вариантам, доступным на сегодняшний день.

Как правильно починить светодиодную ленту

Не знаете, что не так с фарами, когда они не загораются? Вот некоторые из наиболее распространенных причин этой проблемы и способы ее устранения.

Как заставить светодиодную ленту выглядеть непрерывной

Не позволяйте зазорам между светодиодными лентами испортить внешний вид вашего помещения. Узнайте, как вы можете скрыть эти уродливые участки с помощью простых самодельных исправлений!

5 простых шагов, чтобы добавить светодиодную подсветку за телевизором

Превратите свою гостиную в настоящий кинотеатр с телевизором с подсветкой. Это проще, чем вы думаете…

Как подключить светодиодные ленты

Автор: Максвелл Мур
(и еще один участник)

• Избранное: 0

Сложность

Умеренная

Шаги

6

Необходимое время

15 — 45 минут

Секции

1

• Как подключить светодиодные ленты
  6 шагов

Флаги

0

• Подсветка

• Полный экран

• Опции

• История

• Скачать PDF

• Править

• Перевести

• Встроить это руководство

Введение

Светодиодные фонари часто не поставляются с разъемами и не позволяют соединить их последовательно, чтобы продолжить одну нить. В этом руководстве показано, как именно выполнить шаги, чтобы повесить их на стену, соединенные последовательно. Это руководство полезно для людей, которые могут приобрести несколько комплектов ламп разных или одной и той же марки, которые могут поставляться с неправильными соединениями. Часто вы получаете две светлые пряди без возможности соединить их последовательно.

• Скотч

  Доступно для продажи на Amazon

  Купить

• Пистолет для горячего клея

  Доступно для продажи на Amazon

  Купить

Детали не указаны.

4. Редактировать

5. • org/HowToDirection»>

     Используя сторону с выступом, убедитесь, что обе стороны выровнены «RGB» к «RGB» с обеих сторон.

   • Разместите каждый штырь так, чтобы он совпадал с соответствующей противоположной пластиной.

   • Вставьте штыри в пластину по направлению к стене и прочно соедините.

   Редактировать

6. Редактировать

Почти готово!

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
