Как подключить выключатель с одной клавишей своими руками

Трудно даже представить сейчас человеческое существование без освещения, и соответственно, без выключателей, которыми это освещение приводится в действие. Ребёнок, научившись ходить и дотягиваться до выключателя, щёлкает им непрерывно, удивляясь появлению света, как какому-то волшебству или чуду. Но мы то, взрослые люди, отлично знаем, что в основе такого волшебства лежат законы физики и электротехники. На основе этих знаний познакомимся поближе с выключателем, его основной функцией, разновидностями и конструктивным исполнением, а также поговорим о том, как подключить выключатель света.

Содержание

  • Основная функция
  • Разновидности
  • Устройство и принцип действия
  • Необходимые инструменты и материалы
  • Подключение
  • Видео

Основная функция

Выключатель света представляет собой коммутационное устройство, с помощью которого человек управляет освещением в помещении. Этот аппарат выполняет две операции – замыкает электрическую цепь, за счёт чего происходит включение лампы светильника, и размыкает её, лампа при этом гаснет.

В отличие от своих высоковольтных собратьев выключатель света предназначен для работы в осветительных сетях напряжением до 1000 В. Управляется он вручную, не защищён от токов короткого замыкания и перегруза. На нём нет дугогасительных камер, как на высоковольтном оборудовании, поэтому обычный бытовой аппарат рассчитан на маленькие токовые нагрузки.

Схема одноклавишного выключателя является самой известной и распространённой для подключения элементов освещения.

Но сейчас всё чаще дизайнерские решения подразумевают монтаж в жилых помещениях сложной конфигурации комнат, многоуровневых потолков и групповой осветительной системы. Здесь уже не получится просто подключить одноклавишный выключатель света, понадобятся более сложные модели. Например:

  1. Выключатель двухклавишный будет гораздо удобнее в применении, если комната имеет зональное разделение, когда в её рабочей части необходимо более яркое освещение, а в части для отдыха допустим свет приглушённый. Ещё такие устройства используют в гостиных, где смонтированы большие рожковые люстры на несколько ламп.
  2. Выключатель трёхклавишный, совмещённый с розеткой. Такой аппарат удобно устанавливать, когда рядом находятся коридор, ванная комната и туалет. Схема подключения выключателя света в таком исполнении подразумевает подачу напряжения каждой клавишей на отдельную комнату, а розетка пригодится для того, чтобы пользоваться феном или электробритвой.
  3. Выключатель с подсветкой. Замечательный вариант для любого помещения. Зайдя в тёмную комнату, не придётся шаркать руками по стене в поисках выключателя, святящийся маячок укажет на его местонахождение.

О том, как установить эти коммутационные аппараты и как правильно подключить их, будет отдельный, более подробный разговор. Однако советуем вам начать знакомство с устройством, принципом действия и схемой подключения на примере одноклавишных выключателей.

Разновидности

Несмотря на всю элементарность, рассматриваемый выключатель света на одну клавишу имеет несколько разновидностей в зависимости от конструктивного исполнения.

  1. Наружной установки. Подключение такого выключателя света с одной клавишей выполняют в случае, когда электрическая проводка выполняется по стенам (в гибких гофрированных, пластиковых либо металлических трубах; в специальных коробах; пластиковых кабельных каналах либо в открытом исполнении). Такой вид проводки чаще всего используют там, где невозможно скрыть её в стене. Например, для подключения лампочки в дачном деревянном домике, в сараях, гаражах и других хозяйственных постройках. Открытая проводка и выключатель наружного исполнения выглядят менее эстетично, но их главным достоинством является предельная простота монтажа и установки.
  2. Внутренней установки. Такие аппараты ставят, когда схема подключения одноклавишного выключателя подразумевает использование скрытой проводки (под штукатуркой либо внутри каркасных стен). В этом случае для того, чтобы установить выключатель света, в стене предварительно монтируют подрозетник (они бывают специальными для гипсокартонных и бетонных стен). Все эти работы чреваты большим количеством грязи и пыли, поэтому монтаж скрытой проводки и установку внутренних выключателей, как правило, совмещают с общим ремонтом помещения.

Возьмите на заметку! При необходимости выключатель наружной установки можно использовать в качестве временного варианта, чтобы не затеваться с масштабным ремонтом электропроводки и избежать лишних финансовых затрат.

Если устанавливать светильник вам необходимо в помещении, где высокая степень влажности и не исключена вероятность попадания воды, то нет лучшего варианта, как подключить лампочку освещения через влагозащищённый выключатель. Чаще всего такой вариант применяется для бассейнов, бань, саун, автомоек. Герметичный корпус аппарата в сочетании с качественными уплотнениями защитит также и от пыли. Поэтому через влагозащищённые выключатели могут смело подключаться приборы освещения в мастерских и на строительных площадках с высоким содержанием пыли и грязи.

Что ещё хотелось бы отметить, так это внешнее разнообразие выключателей на современном рынке электротоваров. Можно подобрать классический или какой-то интересный необычный дизайн, абсолютно любой цвет. Поэтому перед тем, как подключить в комнате выключатель, хорошенько обдумайте будущий внешний вид помещения, чтобы даже такая мелочь, как коммутационный аппарат, гармонировала с общим интерьером.

Устройство и принцип действия

Чтобы правильно подключить выключатель, не лишним будет для начала ознакомиться с его устройством. Он укомплектован следующими основными элементами:

Рабочая часть. Самым главным элементом является привод, на который крепится клавиша. Он устанавливается на металлическую рамку. Чтобы всю эту конструкцию закрепить в подрозетнике, имеется пара раздвижных лапок. Также рабочая часть содержит контакты, к которым необходимо подсоединить электрические провода.

Защитные пластиковые элементы. Клавиша, которая крепится непосредственно на рабочий механизм и осуществляет процесс включения-отключения. Рамка, выполненная из диэлектрического материала, защищает человека от соприкосновения с рабочей частью, находящейся под напряжением. Она крепится на механизм при помощи винтов либо пластиковыми защёлками.

Подключение осветительной лампочки через одноклавишный выключатель очень простое. В рабочей части аппарата есть контактная группа, состоящая из подвижного и неподвижного контакта. К подвижному контакту подсоединяется провод от источника питания, непосредственно на него одета клавиша. К неподвижному контакту крепится провод, идущий на лампу. При нажатии на клавишу подвижный контакт может находиться в одном из двух положений:

  1. Включено. Он замыкает электрическую цепь, фаза из питающей сети подаётся на осветительный прибор и лампочка загорается.
  2. Отключено. Электрическая цепь разомкнута, фаза на светильник не подаётся и лампочка не горит.

Необходимые инструменты и материалы

Перед тем, как выполнить подключение выключателя света, в комнате должна быть сделана разводка электрических проводов и подготовлено место (отверстие) в стене, куда непосредственно будет монтироваться коммутационный аппарат. Если этого нет, для начала вам придётся сделать штробы в стене (для прокладки электрического провода) и смонтировать распределительную коробку (в ней будут производиться соединения проводов). Для этого запаситесь следующими материалами и инструментами:

  • Шпаклёвкой или алебастром.
  • Перфоратором и болгаркой с кругом по бетону.
  • Шпателем и ёмкостью для замешивания раствора.

Есть вариант немного проще – отыскать в комнате ближайшую установленную распределительную коробку и произвести подсоединение проводов в ней.

Имейте в виду! Распределительные коробки всегда монтируются под потолком (на расстоянии 10-30 см от него), поэтому для работы вам обязательно понадобится стремянка.

Чтобы самостоятельно произвести элементарный монтаж, а потом проверить, насколько правильно выполнена схема подключения выключателя к лампочке, вам понадобятся следующие материалы и инструменты:

  • Выключатель с одной клавишей внутреннего исполнения.
  • Полипропиленовый или пластмассовый подрозетник (монтажная коробка).
  • Светильник на одну лампочку.
  • Изоляционная лента.
  • Отвёртка с индикацией напряжения.
  • Нож для зачистки изоляционного слоя на проводах.

Подключение

О самом главном условии при выполнении любых электротехнических работ, мы будем напоминать вам почти в каждой статье. Перед началом работ отключите вводной автомат.

  1. Как уже говорилось выше, важным элементом в цепочке «выключатель-лампочка» является распределительная коробка. Первым делом проложите провод к коробке от источника питания (щитка).
  2. От распределительной коробки у вас должно идти два провода – один к выключателю, второй к патрону осветительного прибора. Очень удобно использовать провод с жилами, у которых изоляция разного цветового исполнения. Например, красная жила будет означать «фазу», синяя – «ноль».
  3. Перед тем, как соединить между собой провода, разделайте все их концы и зачистите жилы. В распределительной коробке зачищать жилы нужно на 3-4 см, чтобы потом сделать надёжную скрутку, в выключателе и патроне для подсоединения к контактам достаточно будет зачистки на 5-8 мм.
  4. В патроне осветительного прибора есть два контакта, к одному из них подсоедините фазный провод, ко второму нулевой.
  5. Две жилы провода, подходящего к выключателю, подсоедините соответственно к подвижному и неподвижному контакту.
  6. Закрепите рамку и клавишу выключателя, а также соберите плафон осветительного прибора.
  7. А теперь самое главное – соединяете между собой провода в распределительной коробке (опытные электрики на своём жаргоне говорят «расключаете»). Здесь понадобится предельная внимательность, ничего не перепутайте, у вас должно получиться в результате три скрутки. Соедините нулевой провод, приходящий из питающей сети, с нулевой жилой, уходящей к осветительному прибору. Фазный провод из питающей сети соедините с жилой, идущей на подвижный контакт выключателя. Остаётся одна пара – это жила, которая в выключателе подсоединена к неподвижному контакту, и фазная жила светильника, соедините их между собой.
  8. Сделайте надёжные скрутки (для лучшего контакта можно эти места ещё и пропаять), сверху заизолируйте специальной лентой и наденьте ПВХ трубки. Всё это аккуратно расположите в распределительной коробке, и закройте её крышкой.
  9. Включите вводной автомат и опробуйте в действии выключатель.

Очень важно! При соединении жилы выключателя с питающей сетью, не перепутайте фазный провод с нулевым. Запомните, коммутационный аппарат должен разрывать только «фазу». Иначе, при замене ламп в осветительном приборе вы можете попасть под напряжение.

Видео


Теперь вы знаете, как подключить выключатель с одной клавишей. Можно, конечно, пригласить для этого дела специалистов-электриков. Но в случае именно с этим устройством нет ничего сложного, а результат, сделанный своими руками, радует всегда вдвойне.

Как подключить выключатель света – подробное описание процесса работ

  1. Введение
  2. Виды выключателей
  3. Полезные советы по подбору
  4. Инструменты и меры предосторожности
  5. Как подключить выключатель света с одной клавишей
  6. Как подключить выключатель света с двумя клавишами
  7. Видео

Когда обои поклеены, краска высохла, а ремонт стремительно приближается к завершению, самое время подумать о том, как правильно подключить выключатель света. Заранее хотим сказать, что при работе с электричеством всегда обращайтесь за помощью к профессионалам, особенно при проектировании системы освещения. Даже такая простая, на первый взгляд операция, как подключение двойного выключателя света может быть опасной для новичка.

Если же вы уверены в своих навыках, и не первый раз самостоятельно подключаете выключатель света – данная статья будет вам очень полезна.

Виды выключателей

Специалисты выделяют несколько видов:

  • Одноклавишный – сразу активирует всю группу лампочек или светильников. Удобный и практичный. Чаще всего применяется в небольших комнатах, где не нужно зонирование пространство при помощи света, например, кладовка, коридор и т.п.
  • Двухклавишный – подходит в случае, когда нужно управлять двумя группами лампочек. Показательный пример использования на кухне, где одна клавиша отвечает за активацию лампочек над рабочей поверхностью, а вторая – за общий свет в помещении. При использовании двухклавишного выключателя есть возможность регулировать яркость освещения, в зависимости от времени суток и количества дневного света.
  • Трехклавишный – осуществляется регулировка сразу трех групп лампочек. Подходит для больших комнат, где можно создать сразу несколько зон освещения, например, гостиные, спальни, детские комнаты, и т.п.

При выборе типа ориентируйтесь на размер помещения, его функционал, а также количество световых зон, которые вы хотите настроить. Помните, чем больше комната – тем больше групп лампочек можно выделить.

Полезные советы по подбору

Перед тем, как рассказать, как подключить свет через выключатель, мы хотели бы дать пару советов: а как выбрать сам механизм? На что обращать внимание при покупке?

  • Дизайн. Сегодня в магазине можно найти более тысячи моделей, отличающихся по цвету и форме. Если вы не знаете, на каком изделии остановить выбор – отталкивайтесь от общей концепции помещения. Например, для интерьера в стиле хай-тек подойдут выключатели с прямыми и ровными линиями, а круглые и выпуклые модели будут гармонично смотреться в комнате с винтажным стилем. Это же относится и к цвету. Хотите сделать акцент? Купите выключатель черного или золотого цвета. Не хотите привлекать лишнее внимание – выбирайте белые или серые модели.
  • Дополнительные функции. Казалось бы, что еще может быть интересного в выключателе? А им есть чем удивить, например, фосфорными клавишами или небольшими лампочками. Согласитесь, искать в темноте клавиши совсем не хочется, а когда его видно, пользоваться намного удобнее.
  • Цена. Не стоит экономить! Как правило, дешевые модели менее долговечны, а учитывая, что этот механизм используется ежедневно, вряд ли вам захочется менять его каждые полгода.

Инструменты и меры предосторожности

Какие инструменты понадобятся:

  • Выключатель с тем количеством клавиш, которое вы выбрали;
  • Отвертки, среди которых должна быть обязательно индикаторная;
  • Плоскогубцы;
  • Нож;
  • Соединитель, который у вас имеется. В идеале – паяльник.

Будьте внимательны при работе с электричеством! Меры предосторожности и безопасности:

  1. Обязательно перед работой отключите электроэнергию в помещении. При помощи индикаторной отвертки проверьте напряжение: в сети не было тока. Это самое простое и первое правило безопасности, о котором многие забывают, что приводит к непоправимым последствиям.
  2. К выключателю подключается только фазный провод, а не нулевой. В противном случае при установке лампочки вас может ударить током, поэтому будьте осторожны и внимательны.
  3. Если вы подключаете выключатель впервые, то должны заранее узнать, какое значение имеют провода разного цвета. Например, нулевой провод или «нейтраль» – всегда синего цвета. Фазные могут быть красные, белые, черные, оранжевые и даже розовые.

Как подключить выключатель света с одной клавишей

Для того, чтобы подключить одноклавишный выключатель света, следуйте приведенной ниже схеме.

При этом расположение проводов принципиального значения не имеет. Конечно, более аккуратно и гармонично стена будет выглядеть без проводов, для этого вам нужно поместить их в стену. Однако, если у вас интерьер в стиле ретро или «индастриал», то можно оформить проводку поверх стены, тем более, что сегодня дизайнеры предлагают массу креативных идей.

Пошаговая инструкция:

  1. Проведите демонтаж старого выключателя. Для этого снимите крышку, открутите винты, снимите защитный корпус. Перед вами имеющийся механизм.
  2. Снимите винты, благодаря которым сам механизм крепится к подрозетнику, и открутите контактные винты. Аккуратно достаньте механизм.
  3. Перед установкой нового выключателя, если это необходимо, зачистите провода, а также ознакомьтесь со схемой.
  4. В новом снимите клавишу и выкрутите винты, которые скрепляют корпус.
  5. На механизме внизу вы увидите два контакта, чтобы разобраться, как должен стоять выключатель, мы берем индикатор и замыкаем цепь. При подключении к одному контакту индикатор будет гореть, а при подключении ко второму – нет. Слева должен быть контакт, на котором индикатор загорелся, а с правой стороны – тот, который не среагировал на индикатор.
  6. В подрозетнике вы увидите два провода: приходящий и отходящий. Ослабляем контактные винты на механизме и вставляем провода в контактные гнезда. По большому счету, даже если вы перепутаете их местами, ничего страшного не произойдет, просто включаться и выключаться свет будет наоборот: выключаться – при нажатии вверх, а включаться – вниз.
  7. Затягиваем контакты и устанавливаем выключатель в подрозетник. Если подрозетника нет – докупите его дополнительно, т.к. он помогает зафиксировать агрегат.
  8. Устанавливаем защитный корпус и закрепляем его при помощи винтов. Надеваем крышку.

Как подключить выключатель света с двумя клавишами

Перед тем как подключить двойной выключатель света, рекомендуем ознакомиться с данной схемой.

Пошаговая инструкция:

  1. Проведите демонтаж так, как это описано пунктах 1-4 в разделе об одноклавишном механизме.
  2. В отличие от розетки с одноклавишным выключателем, здесь вы увидите три провода: два выходящих и один входящий.
  3. По аналогии со старой моделью подключаем новый механизм.
  4. Уточним, что проверить, где входящий, а где выходящий провод можно при помощи отвертки с индикатором. Если лампочка загорелась, значит провод входящий, если нет – выходящий.
  5. Входящий провод должен быть расположен сверху, а выходящие – снизу. Соединяем провода с механизмом, закручиваем винты и размещаем выключатель в коробке (коробке распределения).
  6. После этого фиксируем при помощи винтов защитный корпус и надеваем клавиши.

Видео

В деталях увидеть, как подключить двухклавишный выключатель света или его одноклавишный аналог своими руками дома, вы можете на представленных ниже видео:

Ключ от выключателя света | Настенные выключатели

Если вам нужен ключ для выключателя света, у нас есть его по низким ценам каждый день.

Рекомендуемый продукт

Ключ для настенного выключателя, для использования со стандартными выключателями с замком

Посмотреть полную информацию о продукте

Ключ для настенного выключателя, для использования со стандартными выключателями с замком

Посмотреть полную информацию о продукте

Ключ для выключателя света в магазине

Вилка с прямым штекером, Стандартный тип проводки, Антимикробный Нет, Класс — Вилки и розетки промышленные, Сила тока — Вилки и розетки 15 А, 5-15P, Количество полюсов 2, Количество проводов 3, 125 В переменного тока, Черный/белый, Устойчивость к коррозии Да , Фаза — вилки и розетки 1, размер шнура от 0,230 до 0,720 дюйма, класс защиты IP 20, материал нейлон, HP 0,5

Посмотреть полную информацию о продукте

$14. 00

Вилка с прямым штекером, Стандартный тип проводки, Антимикробный Нет, Класс — Вилки и розетки промышленные, Сила тока — Вилки и розетки 15 А, 5-15P, Количество полюсов 2, Количество проводов 3, 125 В переменного тока, Черный/белый, Устойчивость к коррозии Да , Фаза — вилки и розетки 1, размер шнура от 0,230 до 0,720 дюйма, класс защиты IP 20, материал нейлон, HP 0,5

Посмотреть полную информацию о продукте


Замена переключателя Hubbell

Посмотреть полную информацию о продукте

428,13 $

Замена переключателя Hubbell

Посмотреть полную информацию о продукте


Балансировщик инструмента, Тип продукта Балансировщик инструмента, Для инструмента весом от 3,00 до 5,00 фунтов, Максимальный вес инструмента 5 фунтов, Минимальный вес инструмента 3 фунта, Длина кабеля 6 футов, Материал кабеля Оцинкованная сталь, Материал корпуса ABS, Тип крепления на барабане Поворотный крюк, Высота барабана Когда убрано 91/2 дюйма, механизм блокировки без блокировки, поворотный поворотный, тип крепления инструмента, карабин с защелкой, амортизатор не входит в комплект, пружинный механизм отказа нет, стандартный тип барабана, включает регулируемый стопор троса, нижний предохранительный крюк

Посмотреть полную информацию о продукте

$74,01

Балансировщик инструмента, Тип продукта Балансировщик инструмента, Для инструмента весом от 3,00 до 5,00 фунтов, Максимальный вес инструмента 5 фунтов, Минимальный вес инструмента 3 фунта, Длина кабеля 6 футов, Материал кабеля Оцинкованная сталь, Материал корпуса ABS, Тип крепления на барабане Поворотный крюк, Высота барабана Когда убрано 91/2 дюйма, механизм блокировки без блокировки, поворотный поворотный, тип крепления инструмента, карабин с защелкой, амортизатор не входит в комплект, пружинный механизм отказа нет, стандартный тип барабана, включает регулируемый стопор троса, нижний предохранительный крюк

Посмотреть полную информацию о продукте


Удаленная головка, мощность лампы 1 Вт, светодиодная технология освещения, количество ламп 2, напряжение 3 В, рейтинг NEMA Нет рейтинга, рейтинг IP нет, Сменная лампа Нет, Регулируемый Да, Номер совместимой детали Grainger 32WU22, 32WU26, 32WU27, 46T223, совместимый производитель. Номер модели CCRRC, CEGRC, CERRC, CU2RC, белый цвет корпуса, материал корпуса пластик, место настенного монтажа, тип монтажа поверхность, общая высота 6 дюймов, общая длина 6 дюймов, общая ширина 4 1/2 дюйма, NFPA 101, NFPA 70, UL924 стандарта

Посмотреть полную информацию о продукте

$31,16

Удаленная головка, мощность лампы 1 Вт, светодиодная технология освещения, количество ламп 2, напряжение 3 В, рейтинг NEMA Нет рейтинга, рейтинг IP нет, Сменная лампа Нет, Регулируемый Да, Номер совместимой детали Grainger 32WU22, 32WU26, 32WU27, 46T223, совместимый производитель. Номер модели CCRRC, CEGRC, CERRC, CU2RC, белый цвет корпуса, материал корпуса пластик, место настенного монтажа, тип монтажа поверхность, общая высота 6 дюймов, общая длина 6 дюймов, общая ширина 4 1/2 дюйма, NFPA 101, NFPA 70, UL924 стандарта

Посмотреть полную информацию о продукте


Однополюсный разъем, материал термопластичный эластомер, цвет черный, крышка не соответствует требованиям, номинальное напряжение 600 В перем. тока/250 В пост. тока, для использования с UL1691, одноконтактное клеммное соединение, стандарты cUL, UL

Посмотреть полную информацию о продукте

$36,93

Однополюсный разъем, материал термопластичный эластомер, цвет черный, крышка не соответствует требованиям, номинальное напряжение 600 В перем. тока/250 В пост. тока, для использования с UL1691, одноконтактное клеммное соединение, стандарты cUL, UL

Посмотреть полную информацию о продукте


Аварийное освещение, Напряжение — Аварийное освещение и указатели выхода 120/277, Мощность лампы — Аварийное освещение и указатели выхода 1,9 Вт, Технология освещения LED, Материал корпуса — Аварийное освещение и указатели выхода Пластик, Цвет корпуса — Аварийное освещение и указатели выхода серый, Аккумулятор Химия никель-кадмий, количество ламповых головок 2, время аварийного освещения — аварийное освещение и знаки выхода 90 мин, Вт @ 90 минут 3,75 Вт, выходное напряжение 9,6 В постоянного тока, ширина 8 дюймов, длина 12 1/5 дюйма, высота 8 дюймов

Посмотреть полную информацию о продукте

$106,15

Аварийное освещение, Напряжение — Аварийное освещение и указатели выхода 120/277, Мощность лампы — Аварийное освещение и указатели выхода 1,9 Вт, Технология освещения LED, Материал корпуса — Аварийное освещение и указатели выхода Пластик, Цвет корпуса — Аварийное освещение и указатели выхода серый, Аккумулятор Химия никель-кадмий, количество ламповых головок 2, время аварийного освещения — аварийное освещение и знаки выхода 90 мин, Вт @ 90 минут 3,75 Вт, выходное напряжение 9,6 В постоянного тока, ширина 8 дюймов, длина 12 1/5 дюйма, высота 8 дюймов

Посмотреть полную информацию о продукте


Розетка GFCI, Тип — вилки и розетки GFCI, Среда промышленного применения, Самотестирование Да, 5-20R, Количество полюсов 2, Количество проводов 3, Защита от несанкционированного доступа Нет, Устойчивость к атмосферным воздействиям — Вилки и розетки Нет, Усилители — Вилки и розетки 20 A, 125 В перем. тока, Белый, Тип розетки — Вилки и розетки Decorator Duplex, Тип монтажа — Вилки и розетки заподлицо, Способ подключения — Вилки и розетки сзади и сбоку, Индикатор питания Нет, 1 л.с., Тип сброса Автоматический, Подавление скачков напряжения Нет

Посмотреть полную информацию о продукте

24,69 $

Розетка GFCI, Тип — вилки и розетки GFCI, Среда промышленного применения, Самотестирование Да, 5-20R, Количество полюсов 2, Количество проводов 3, Защита от несанкционированного доступа Нет, Устойчивость к атмосферным воздействиям — Вилки и розетки Нет, Усилители — Вилки и розетки 20 A, 125 В перем. тока, Белый, Тип розетки — Вилки и розетки Decorator Duplex, Тип монтажа — Вилки и розетки заподлицо, Способ подключения — Вилки и розетки сзади и сбоку, Индикатор питания Нет, 1 л.с., Тип сброса Автоматический, Подавление скачков напряжения Нет

Посмотреть полную информацию о продукте


Удаленная головка для влажных помещений, мощность лампы 1 Вт, светодиодная технология освещения, 1 количество ламп, напряжение 3 В, рейтинг NEMA без рейтинга, рейтинг IP без рейтинга, сменная лампа нет, регулируемый да, совместимый номер детали Grainger 32WU22, 32WU26, 32WU27, 46T223, совместимый производитель. Номер модели CCRRC, CEGRC, CERRC, CU2RC, Белый Цвет корпуса, Материал корпуса Пластик, Место установки на стене, Тип монтажа Поверхность, Общая высота 4 1/2 дюйма, Общая длина 6 дюймов, Общая ширина 4 1/2 дюйма

Посмотреть полную информацию о продукте

$21,68

Удаленная головка для влажных помещений, мощность лампы 1 Вт, светодиодная технология освещения, 1 количество ламп, напряжение 3 В, рейтинг NEMA без рейтинга, рейтинг IP без рейтинга, сменная лампа нет, регулируемый да, совместимый номер детали Grainger 32WU22, 32WU26, 32WU27, 46T223, совместимый производитель. Номер модели CCRRC, CEGRC, CERRC, CU2RC, Белый Цвет корпуса, Материал корпуса Пластик, Место установки на стене, Тип монтажа Поверхность, Общая высота 4 1/2 дюйма, Общая длина 6 дюймов, Общая ширина 4 1/2 дюйма

Посмотреть полную информацию о продукте


Однополюсный разъем, материал термопластичный эластомер, цвет зеленый, крышка не соответствует требованиям, номинальное напряжение 600 В перем. тока/250 В пост. тока, для использования с UL1691, одноконтактное клеммное соединение, стандарты cUL, UL

Посмотреть полную информацию о продукте

35,25 $

Однополюсный разъем, материал термопластичный эластомер, цвет зеленый, крышка не соответствует требованиям, номинальное напряжение 600 В перем. тока/250 В пост. тока, для использования с UL1691, одноконтактное клеммное соединение, стандарты cUL, UL

Посмотреть полную информацию о продукте


Аварийное освещение, Напряжение — Аварийное освещение и указатели выхода от 120 до 277, Мощность лампы — Аварийное освещение и указатели выхода 2,8 Вт, Технология освещения LED, Материал корпуса — Аварийное освещение и указатели выхода Алюминий, Цвет корпуса — Аварийное освещение и указатели выхода Коричневый, Аккумулятор Химия никель-кадмий, количество ламповых головок 4, время аварийного освещения — аварийное освещение и знаки выхода 90 мин, выходное напряжение 12 В постоянного тока, ширина 3 3/16 дюйма, длина 11 дюймов, высота 7 дюймов, регулируемые фары Нет

Посмотреть полную информацию о продукте

$186,51

Аварийное освещение, Напряжение — Аварийное освещение и указатели выхода от 120 до 277, Мощность лампы — Аварийное освещение и указатели выхода 2,8 Вт, Технология освещения LED, Материал корпуса — Аварийное освещение и указатели выхода Алюминий, Цвет корпуса — Аварийное освещение и указатели выхода Коричневый, Аккумулятор Химия никель-кадмий, количество ламповых головок 4, время аварийного освещения — аварийное освещение и знаки выхода 90 мин, выходное напряжение 12 В постоянного тока, ширина 3 3/16 дюйма, длина 11 дюймов, высота 7 дюймов, регулируемые фары Нет

Посмотреть полную информацию о продукте


Розетка, Прямой нож, Среда коммерческого применения, Усилители — вилки и розетки 20 A, 5–20R, 125 В переменного тока, Количество полюсов 2, Количество проводов 3, Защита от несанкционированного доступа Нет, Устойчивость к атмосферным воздействиям — Вилки и розетки Нет, Тип розетки — Вилки и розетки Стандартный дуплекс, Тип монтажа — Вилки и розетки заподлицо, Белый, Способ подключения — Боковые вилки и розетки, Защита от перенапряжения Нет, Материал Нейлон, Фаза 1, л. с. 1 л.с., Устойчивость к коррозии Нет, Индикатор питания Нет

Посмотреть полную информацию о продукте

Розетка, Прямой нож, Среда коммерческого применения, Усилители — вилки и розетки 20 A, 5–20R, 125 В переменного тока, Количество полюсов 2, Количество проводов 3, Защита от несанкционированного доступа Нет, Устойчивость к атмосферным воздействиям — Вилки и розетки Нет, Тип розетки — Вилки и розетки Стандартный дуплекс, Тип монтажа — Вилки и розетки заподлицо, Белый, Способ подключения — Боковые вилки и розетки, Защита от перенапряжения Нет, Материал Нейлон, Фаза 1, л.с. 1 л.с., Устойчивость к коррозии Нет, Индикатор питания Нет

Посмотреть полную информацию о продукте


Еще из этой коллекции

Еще из этой коллекции

Узнать больше

Безопасный и простой способ подключения выключателя и розетки

Будьте умнее и оставайтесь в безопасности при подключении розеток и выключателей

Каждый редакционный продукт выбирается независимо, хотя мы можем получить компенсацию или получить партнерскую комиссию, если вы покупаете что-то через наш ссылки. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

Как подключить трехпозиционный выключатель света

Мы покажем вам, как подключить трехпозиционный выключатель. Проводка сложнее, чем у традиционного однополюсного выключателя, но мы объясним, как выполнять соединения. Как только вы закончите, вы сможете управлять светом с помощью двух выключателей.

1
/
24

Покупка диммерного переключателя

Диммерные переключатели доступны во многих стилях и конфигурациях, включая слайдеры, ручки и сенсорные механизмы диммирования. Тем не менее, проверьте следующие ключевые моменты:

  • Мощность (сколько ламп он может контролировать). Мощность будет измеряться в ваттах. Сложите мощность лампочек во всех светильниках, которыми управляет переключатель, чтобы убедиться, что она соответствует номиналу переключателя, указанному на упаковке или в инструкциях.
  • Однополюсный или трехходовой. Купите «однополюсный» переключатель, если один переключатель управляет освещением, или «трехпозиционный», если у вас есть два переключателя, управляющих одним и тем же освещением.
  • Светлый тип. Для стандартных и галогенных ламп требуются стандартные диммеры накаливания. Некоторые люминесцентные лампы можно регулировать с помощью специальных диммерных выключателей, но большинство из них нельзя. Для низковольтных ламп также могут потребоваться специальные диммеры.

2
/
24

Не перепутайте горячие и нейтральные провода

Подсоединение черного горячего провода к нейтральному контакту розетки может привести к смертельному поражению электрическим током. Беда в том, что вы можете не осознать ошибку, пока кого-нибудь не ударит током, потому что свет и большинство других сменных устройств все равно будут работать; они просто не будут работать безопасно.

Всегда подключайте белый провод к нейтральной клемме розеток и осветительных приборов. Нейтральная клемма всегда маркируется. Обычно он определяется серебристым или светлым винтом. Подключите горячий провод к другому терминалу. Если есть зеленый или оголенный медный провод, это земля. Подсоедините заземление к зеленому винту заземления или к заземляющему проводу или заземленной коробке.

3
/
24

Не обрезайте провода слишком коротко

Слишком короткие обрезанные провода затрудняют их соединение и, поскольку вероятность плохого соединения возрастает, становятся опасными. Оставьте провода достаточно длинными, чтобы они выступали из коробки не менее чем на 3 дюйма.

Если у вас короткие провода, это легко исправить. Просто добавьте 6 дюймов. удлинители на существующие провода. На фото показан тип соединителя проводов, который проще установить в труднодоступных местах. Вы найдете их в хозяйственных магазинах и домашних центрах.

4
/
24

Будьте уверены, что питание отключено

Когда вы выполняете электромонтажные работы, не думайте, что из-за того, что вы щелкнули выключателем или автоматическим выключателем, питание отключено — всегда перепроверяйте. Купите бесконтактный тестер напряжения и проверьте все провода в коробке, прежде чем приступить к какой-либо работе — или запланируйте какую-нибудь стоматологическую операцию!

5
/
24

Поиск автоматических выключателей

Вместо того, чтобы бежать наверх, пусть Роллинг Стоунз поможет вам найти правильный выключатель. Найдите автоматические выключатели, включив громкое радио в розетку, с которой вы работаете. Вы узнаете, что у вас есть правильный автоматический выключатель, когда музыка умрет. Но не думайте, что электричество отключено во всех других розетках или во всех остальных комнатах. Прежде чем выполнять какую-либо проводку, подключите радиостанцию ​​к другим розеткам, с которыми вы планируете работать. Некоторые дуплексные розетки могут иметь разные цепи, идущие к соседним розеткам. Чтобы быть в безопасности, проверьте верхнюю и нижнюю часть с помощью радио. Для освещения включите и выключите свет, чтобы быть уверенным.

6
/
24

Не устанавливайте розетку с тремя разъемами без заземления

Если у вас есть розетки с двумя разъемами, заманчиво заменить их розетками с тремя разъемами, чтобы вы могли подключать вилки с тремя контактами. Но не делайте этого, если не уверены, что земля свободна. Используйте тестер, чтобы проверить, заземлена ли ваша розетка. Ряд индикаторов показывает, правильно ли подключена розетка или имеется неисправность. Эти недорогие тестеры легко доступны в домашних центрах и хозяйственных магазинах.

Если вы обнаружите трехконтактную розетку в незаземленной коробке, проще всего заменить ее двухконтактной розеткой, как показано на рисунке.

7
/
24

Не подключайте GFCI в обратном направлении

Розетки GFCI (прерыватель цепи замыкания на землю) защищают вас от смертельного удара, отключая питание при обнаружении небольшой разницы в токе. Имеют две пары клемм. Одна пара, помеченная как «линия», предназначена для подачи питания на саму розетку GFCI. Другой комплект помечен как «нагрузка» и обеспечивает защиту выходов, расположенных ниже по потоку. Вы потеряете защиту от ударов, если перепутаете подключение линии и нагрузки.

8
/
24

Увеличенные пластины скрывают ошибки

При установке гипсокартона или панелей небольшие ошибки могут привести к образованию больших зазоров вокруг электрических коробок. К счастью, есть продукт, созданный именно для этой ситуации. Накладки увеличенного размера для выключателей и розеток доступны в стандартных цветах в бытовых центрах и хозяйственных магазинах. Они на 1/2–3/4 дюйма длиннее и шире, чем стандартные пластины, поэтому они могут быть немного заметными. Электротехнические нормы не допускают зазоров шириной более 1/8 дюйма вокруг коробок, поэтому заполните зазоры герметиком или герметиком, прежде чем прикручивать накладку.

9
/
24

Поставка Надлежащая опора для розеток и выключателей

Незакрепленные выключатели или розетки могут плохо выглядеть, но, что еще хуже, они опасны. Слабо подключенные розетки могут перемещаться, что приводит к отсоединению проводов от клемм. Ослабленные провода могут вызвать искрение и перегреться, создавая потенциальную опасность возгорания.

Закрепите ослабленные выпускные отверстия, подложив под винты прокладки, чтобы обеспечить плотное соединение с коробкой. Вы можете купить специальные прокладки в домашних центрах и хозяйственных магазинах. Другие варианты включают небольшие шайбы или моток проволоки, намотанный на винт.

10
/
24

Встраиваемые коробки за поверхностью стены

Электрические коробки должны быть установлены заподлицо с поверхностью стены, если поверхность стены выполнена из горючего материала. Ящики, утопленные за горючими материалами, такими как дерево, представляют опасность возгорания, потому что дерево подвергается потенциальному воздействию тепла и искр.

Для решения достаточно просто установить металлический или пластиковый удлинитель коробки. Если вы используете металлический удлинитель для пластиковой коробки, соедините металлический удлинитель с заземляющим проводом в коробке с помощью заземляющего зажима и короткого отрезка провода.

11
/
24

Используйте инструмент для зачистки проводов без косоглазия

В 90% случаев вы используете инструмент для зачистки проводов для зачистки проводов одного и того же сечения. Теперь дни поиска инструмента для зачистки проводов в поисках отверстия нужного размера прошли. Используйте маркер Testor’s Enamel Paint, чтобы отметить линию на отверстии. Через пару минут высыхания вы сможете вставить провод в отмеченное отверстие с нулевым напряжением глаз и работать намного быстрее над своим последним проектом электропроводки. Если вы зачищаете провода более одного размера, пометьте отверстия разными цветами.

12
/
24

Family Handyman

Оберните провода по часовой стрелке вокруг клеммных винтов

Оберните провод по часовой стрелке при подключении выключателя света, чтобы петля на конце провода закрывалась при затягивании винта. Если вы наденете петлю на винт в направлении против часовой стрелки, затягивание винта приведет к открытию петли и может привести к ослаблению соединения.

13
/
24

Аккуратно упакуйте коробки

Вот как сделать провода аккуратными и компактными: Сначала соберите все оголенные провода заземления вместе с длинным косичкой и соедините их. Сложите их в заднюю часть коробки, оставив косичку вытянутой. Затем проделайте то же самое с нейтральными проводами. Если вы подключаете переключатели, как показано здесь, вам не нужен нейтральный пигтейл. Оставьте горячую проволоку очень длинной и согните ее вперед и назад по дну коробки. Наденьте колпачок разъема провода на горячий провод, чтобы идентифицировать его.

14
/
24

Скрутите концы кабеля UF

Подземный фидерный кабель (UF) имеет прочную пластиковую оболочку, которую трудно снять, если вы не знаете этого трюка. Начните с отделения черного и белого проводов от оголенной меди, захватив каждый плоскогубцами и скрутив. Их легко разорвать, как только вы начнете их использовать. Разъединяйте их, пока у вас не останется около фута разделенных проводов.

15
/
24

Снимите оболочку

Снимите оболочку с изолированных подземных фидерных проводов, захватив конец провода одними плоскогубцами, а оболочку другими плоскогубцами и раздвинув их. После того, как вы отделите оболочку от изолированного провода в верхней части, просто снимите ее. Повторите процесс, чтобы удалить оболочку с черного провода. Наконец, ножницами или ножом срежьте свободную оболочку.

16
/
24

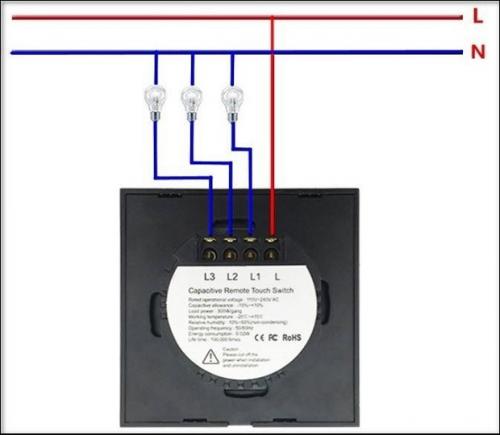

Соедините несколько светильников вместе

Коробка с тремя выключателями достаточно тесная без добавления дополнительных проводных разъемов и косичек. Вот метод проводки, который устраняет дополнительные соединения и обеспечивает более аккуратную установку. Вместо того, чтобы прокладывать отдельный пигтейл от горячего провода к каждому коммутатору, просто оставьте горячий провод очень длинным. Чтобы подключить переключатели, просто надрежьте провод с помощью инструмента для зачистки проводов и нажмите на изоляцию, чтобы обнажить около 3/4 дюйма оголенного провода. Подсоедините последний переключатель обычным образом, обмотав провод вокруг винта по часовой стрелке.

17
/
24

Установка розетки вверх или вниз

Розетки обычно устанавливаются отверстием заземления вниз. Но это не лучше, чем установить их в обратном направлении. Электрики бесконечно спорят об этом и яростно превозносят достоинства установки так или иначе, но мы вам прямо скажем — это не имеет значения. Оба способа правильны. В электрических нормах не указано, в каком направлении должно быть обращено отверстие заземляющей заглушки. Один способ не безопаснее другого — если розетка подключена правильно.

Все зависит от эстетики, поэтому устанавливайте их так, как вам удобнее. Кстати, заземляющая вилка обычно не работает в Соединенных Штатах, в отличие от того, как она обычно устанавливается в Канаде.

18
/
24

Используйте инструменты с четырьмя ключами

Вот четыре необходимых инструмента, если вы планируете подключать множество выключателей и розеток:

  • Тестер напряжения. Вы можете купить один за несколько долларов и использовать его для проверки горячих проводов или для поиска нейтрали. Просто прикоснитесь щупами между горячим и нейтральным или между двумя горячими проводами. Тестер загорится, если провода «горячие». Показанный тестер также тестирует на 240 вольт.
  • Комбинированный инструмент для зачистки оболочки и проводов. Помимо прорезей для зачистки изоляции с провода 14 и 12 калибра, он имеет прорези для зачистки оболочки с неметаллического кабеля 14 и 12 калибра.
  • Анализатор напряжения. Прелесть этого инструмента в том, что вам не нужно прикасаться к оголенным проводам, чтобы увидеть, горячие ли они. Просто поднесите его к любому проводу или кабелю, чтобы увидеть, находится ли он под напряжением. Используйте такой бесконтактный тестер напряжения, чтобы еще раз проверить, что все провода в коробке «разомкнуты» после выключения автоматического выключателя.
  • Тестер розеток GFCI. Просто подключите его к любой розетке GFCI, и индикаторы укажут, правильно ли подключена розетка. Подключите его к розетке GFCI и нажмите кнопку проверки, чтобы убедиться, что GFCI работает правильно.

19
/
24

Использование косичек на розетках

На каждой стороне розеток есть пары винтов, которые можно использовать для подсоединения выходных розеток, но лучше их не использовать. Этому есть две причины. Во-первых, соединение проводов, ведущих к нисходящим розеткам, с помощью соединителей для проводов создает более безопасное соединение. А во-вторых, розетку проще запрессовать обратно в коробку, если меньшее количество ее винтов будет соединено с проводами. Вместо этого используйте соединители проводов для подключения нейтрального, горячего и заземляющего проводов вместе с 6-дюймовыми «пигтейлами». Затем подключите косички к розетке.

20
/
24

Интеллектуальным коммутаторам может потребоваться нейтральный провод

Производители коммутаторов встроили в современные «интеллектуальные коммутаторы» всевозможные интересные функции. Вы можете купить выключатели с датчиками присутствия, таймерами и программируемыми диммерами. Но загвоздка в том, что, в отличие от обычного переключателя, некоторым из этих новых переключателей для правильной работы требуется нейтраль. Это проблема, если ваш старый коммутатор подключен как «петля коммутатора», так что в коробке доступны только горячий и коммутируемый горячий.

Прежде чем покупать новый выключатель, достаньте старый из коробки — предварительно убедившись, что питание отключено, — и найдите нейтральный белый провод. Любые провода, подключенные к существующему выключателю, не являются нейтральными проводами. Если к выключателю подключен белый провод, он должен быть помечен как горячий провод либо куском черной ленты, либо черным маркером, как показано на рисунке. Если в коробке нет нейтрали, купите интеллектуальный переключатель, который не требует нейтрали. Интеллектуальный переключатель Kasa — отличный вариант — мы его опробовали!

21
/
24

Используйте розетку с защитой от несанкционированного доступа

Чтобы снизить риск поражения электрическим током и возгорания, Национальный электротехнический кодекс требует определенных типов розеток в определенных местах. Везде требуются розетки с защитой от несанкционированного доступа. Имеют крышки над внутренними контактами. Прежде чем устанавливать новую розетку, проверьте код или проконсультируйтесь с кем-то, кто знаком с требованиями кода, чтобы узнать, какой тип розетки вам следует использовать.

В некоторых местах на открытом воздухе требуются атмосферостойкие розетки.

22
/
24

Не экономьте на выключателях и розетках

Выключатели и розетки более высокого качества могут стоить на доллар или два больше, но они того стоят. Во-первых, компоненты лучше. Они кажутся более существенными и будут длиться дольше. Дополнительным преимуществом является то, что многие из них включают функцию «обратного провода», не путать с дешевыми «штыревыми» соединениями, которые мы не рекомендуем использовать для подключения выключателя света. Функция обратного провода по-прежнему зависит от клеммного винта для зажима провода, но вам не нужно сгибать провод вокруг винта. Просто зачистите его, вставьте и затяните винт при подключении переключателя.

23
/
24

Совместите отрывной язычок с исходным выпускным отверстием

Существует несколько различных причин, по которым отрывной язычок может быть удален. Если половина дуплексной розетки управляется настенным выключателем, то горячая и, возможно, нейтральная клемма будут сломаны.
