Как подключить трехжильный провод?

Содержание

  • 1 Цвета проводов в электрике
  • 2 Зачем нужна цветовая маркировка
  • 3 Цвета проводов в трехфазной сети переменного тока
  • 4 В сетях постоянного тока
  • 5 Цветовая маркировка фазы, нуля и земли
    • 5.1 Защитный и рабочий нулевой проводник
    • 5.2 Фазные провода
  • 6 Нанесение маркировки на проложенный кабель

Цвета проводов в электрике

Сегодня все провода, используемые для прокладывания электрических сетей и подключения электрооборудования, окрашены в специальные цвета. Благодаря этому значительно упрощается обслуживание и замена проводов, а также выявление причин неполадок и поломок.

На первой же картинке ниже, мы представили самые популярные цветовые маркировки проводов. Эти цветовые решения могут не решить всех задач, по этому обязательно прочитайте всю статью целиком.

Цветовая маркировка проводов

Зачем нужна цветовая маркировка

Цветовая маркировка проводов в электрике является необходимостью, поскольку это значительно облегчает коммутацию и чтение электрических схем. Если рассмотреть в качестве примера схему подключения простого выключателя освещения, то может показаться, что маркировка не обязательна, поскольку все просто и понятно.

Однако, если же мы возьмем в качестве примера схему подключения в сеть распределительного щитка с большим количеством дифференциальных автоматов и защитных устройств, то сразу заметим разницу.

Если бы не обозначение проводов по цвету, было бы очень сложно разобраться в том, какое устройство или кабель вышли из строя, и в какую цепь они включены.

Кроме того, когда провода окрашены в определенный цвет, значительно упрощается их монтаж, поскольку вероятность допустить ошибку и перепутать местами провода снижается. Если же мы, к примеру, перепутаем фазу и ноль при подключении устройств к электрическому щитку у себя в квартире, то это может привести к возникновению короткого замыкания, поломке оборудования или что еще хуже, поражению электрическим током.

Производители окрашивают провода кабелей в те или иные цвета не в случайном порядке, а согласно правилам электротехнических установок. В них точно описано, какая маркировка может использоваться для проводов в определенных условиях. Кроме того, 7 издание ПЭУ (от 2002 г.) предписывает идентифицировать кабели и провода согласно не только их цвету, но и символьным обозначениям.

На сегодняшний день в России принят единый стандарт цветовой идентификации проводов, согласно которому и должны выполняться все электротехнические работы с проводниками. Согласно этим требованиям, каждая жила проводов или кабелей должна иметь отдельный цвет. Чаще всего используют синий, зеленый, коричневый и серый, однако, при необходимости, применяются дополнительные цвета и оттенки. Рекомендуется делать маркировку различимой на всем протяжении проводника, но можно использовать и провода, у которых окрашен лишь край жилы. Для идентификации таких проводников на местах подключения устанавливаются цветные термоусадочные кембрики или изоляционная лента нужного цвета.

Ниже описано, какая маркировка применяется для отдельных типов проводов в зависимости от типа сети и оборудования.

Цвета проводов в трехфазной сети переменного тока

В трехфазных электросетях при подключении трансформаторного оборудования, подстанций и аналогичных электроустановок фазные шины окрашивают в определенный цвет согласно следующему правилу:

  • фаза A – желтый;
  • фаза B – зеленый;
  • фаза C – красный.

В сетях постоянного тока

Несмотря на то что в большинстве случаев мы имеем дело с переменным током, электросети постоянного тока тоже имеют широкую сферу применения:

  • В промышленной и строительной сфере – для работы электрических кранов, тележек и складского погрузочного оборудования.
  • Для питания электротранспорта: троллейбусов, трамваев, электровозов, теплоходов, и т.д.).
  • Для подачи нагрузки на оперативные защитные цепи и автоматическое оборудование электрических подстанций.

Как нам известно, кабель для проводки постоянного тока состоит из двух проводов, в отношении которых не используются такие понятия, как нулевая и фазная жила. В конструкцию кабеля входят лишь две шины с противоположным зарядом, которые иногда называют просто «плюсом» и «минусом».

Принятая маркировка проводов требует, чтобы плюсовой полюс в такой сети был обозначен красным, а минусовой – синим цветом. Нулевой контакт, обозначаемый на схемах М, окрашивается в голубой цвет.

Когда двухпроводная сеть подключается к трехпроводной, необходимо, чтобы цвета ее проводов или шин точно соответствовали цвету контактов питающей электросети, к которым они подсоединены.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

    1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
    2. земля (нулевой заземляющий) (PE) – желто-зеленый;
    3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

    Фазные провода

    В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

    Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

    Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

    Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

    Нанесение маркировки на проложенный кабель

    Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.

    Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.

    Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.

    Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

    Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.

    Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.

    Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.

    Как правильно подключить розетку – ТД Сокол™

    • today

    • remove_red_eye

      4959 просмотры

    Вопрос как правильно произвести подключение розетки стоял перед каждым. Перед тем как подключить розетку нужно определиться с некоторыми вопросами. При этом нужно учесть какой провод необходимо проложить к ней, сколько он сможет выдержать нагрузок. Для обычной розетки хватает провода минимум в полтора квадрата. Он сможет выдержать не меньше четырех киловатт мощности, а это три подключенных утюга. Нужно помнить, что розетки и выключатели подключают по-разному, к ним прокладывают и провода разного сечения. Частоустановка розеток производится подключением от одной к другой, что позволяет сэкономить провода и время, средства. Но подключение розетки таким способом снизит максимально возможную мощность приборов, которые можно будет к ним подключить.

    Подключение и установка розетки

    Вопрос какие розетки наилучшим образом подходят для определенных задач можно решить в магазине проконсультировавшись со знающим продавцом или знакомым электриком. Перед тем как выбрать и купить розетки и выключатели нужно учесть и то какой максимально возможный диаметр провода к ним можно будет подключить. Чаще всего для подключения розеток применяют провод шввп, который может быть разного диаметра, а также он имеет разное число жил и подойдет для подключения тройного выключателя.

    Если выключатель будет установлен на светильник, в котором используются светодиодные лампы, то к нему можно провести провод малого диаметра, поскольку они потребляют очень мало мощности. В некоторых случаях чтобы провести проводку может понадобиться покупать специальный кабель канал, который можно пустить по плинтусу или потолку и скрыть в нем провод, не прокладывая штробы в стене.

    Чаще всего в обычном доме или квартире розетки подразделяют на группы по признакам, например, разделяя их по отдельным помещениям, или по их предназначению.

    Если они разделены по назначению, то отделяется отдельная группа:

    • для подключения кондиционера,

    • бойлера,

    • плиты или стиральной машинки.

    Разделение производится в щите, где каждая из групп розеток подключена к определенному автомату.

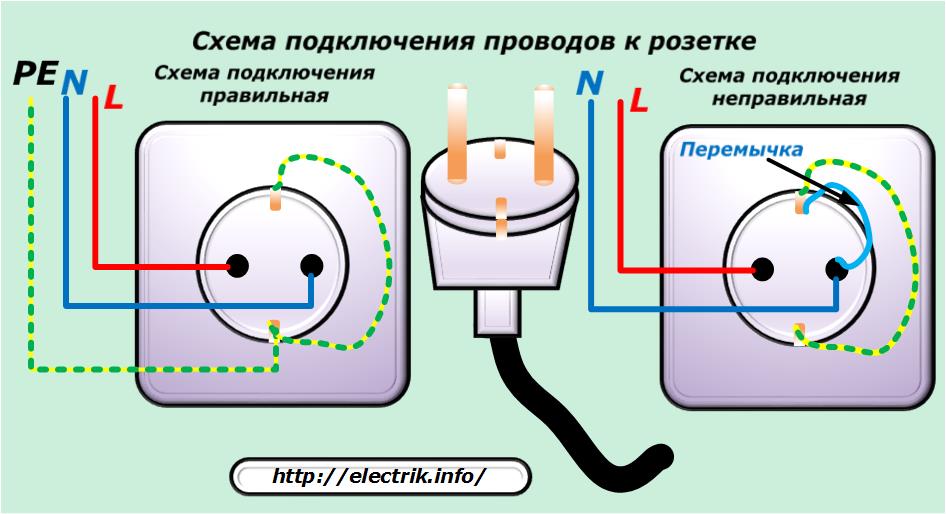

    В магазинах продаются розетки, рассчитанные на подключения трех проводов, с учетом заземления. Но в большинстве квартир и домов страны проложена двухпроводная система электрики. Часто заземляющий провод, он бывает желто-зеленого цвета, подключают к нолю. Для обеспечения защиты от перегрузок нужно учесть, что номинальный ток срабатывания автомата должен быть на сорок пять процентов меньше максимальной нагрузки цепи или провода. Если по подсчетам получается так, что хватит провода сечением в один миллиметр, то значит с учетом запаса необходимо монтировать провод минимум полтора квадрата.

    Иногда может понадобиться подключить розетку и выключатель вместе. Схема их монтажа может быть разной, например, для блока этой пары она может быть следующей:

    1. от распределительной коробки нужно проложить трехжильный провод, к розетке подключается заземление, ноль и фаза;

    2. фазу от розетки проводят к выключателю;

    3. от выключателя ее же тянут к осветительному прибору;

    4. от коробки к светильнику протягивают ноль и заземление.

    Заземление для розеток

    Чтобы проложить в квартиру заземление необходимо сделать следующее. На лестничной площадке в месте расположения распределительного щита есть его заземление. К нему нужно подключить провод и протянуть его к себе в квартиру. Использую шину заземление можно распределить по всем комнатам, помещениям. Лучше всего для этого применить медный провод.

    Не стоит выполнять заземление за счет подключения к нолю. Такой способ применяют только в редких случаях, при таком подключении часто возникают проблемы в работе розеток с заземлением. Способов подключения розеток может быть несколько, но в любом случае необходимо помнить об их дальнейшей безопасной работе. Если человек в чем-то не уверен, забыл что-то или сомневается, то лучше обратиться за помощью к профессионалам.

    Любой материал для установки электрических приборов можно выгодно приобрести, посетив интернет-магазин электрики 220, в котором представлен самый широкий ассортимент подобной продукции по выгодной стоимости.

    Свяжитесь с нами

    За 28 лет работы компания SOKOL стала лидером на рынке электро-светотехники. В год мы обслуживаем более 25-ти тысяч постоянных клиентов: это как крупные строительные холдинги, так и частные электрики.

    Нашей работой довольны такие партнеры как :
    ДТЭК, КиевГорСтрой, Киевский Метрополитен , Эпицентр, Леруа Мерлен, Новая Линия, Киевстар, Укрзалізниця, ОЛДИ, ФОРА, Glusco.

    Присоединяйтесь к программе лояльности SOKOL PARTNER и Вы будете работать по лучшим ценам в Украине.

    ✖

    Подключение розетки в середине цепи

    По

    Тимоти Тиле

    Тимоти Тиле

    Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

    Узнайте больше о The Spruce’s
    Редакционный процесс

    Обновлено 12.10.22

    Рассмотрено

    Ларри Кэмпбелл

    Рассмотрено
    Ларри Кэмпбелл

    Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

    Узнайте больше о The Spruce’s
    Наблюдательный совет

    Факт проверен

    Джессика Врубель

    Факт проверен
    Джессика Врубель

    Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

    Узнайте больше о The Spruce’s
    Редакционный процесс

    Ель

    Обзор проекта

    Когда розетка попадает в середину цепи, а не в конец, в розетке обычно есть пять проводов, которые подключаются к розетке. Два провода — это горячие провода: один подает питание, другой передает его к следующей розетке. Два провода являются нейтральными: один подключает нейтраль, а другой ведет к следующей розетке. И последний кабель — это заземляющий провод — заземляющий провод на самом деле представляет собой два провода, скрученных вместе и обжатых, оставляя один провод (называемый косичкой) для подключения к розетке. (Эти провода входят в распределительную коробку и выходят из нее через два кабеля. Также может быть третий кабель, если в этой точке цепь разветвляется в двух направлениях.) Существует два основных варианта подключения розетки к этим проводам.

    Во-первых, цепь может быть подключена напрямую через розетку, то есть входные провода могут быть подключены к одной паре винтовых клемм «горячая» и «нейтральная» на розетке, а выходные провода могут быть присоединены к другому набору винтов. В этой конфигурации цепь все время проходит через розетку, используя соединительные выступы на розетке, чтобы установить непрерывный путь цепи.

    Второй метод подключения промежуточной розетки заключается в подключении розетки к проводам цепи с помощью косичек, которые позволяют цепи течь как к розетке, так и к любым «нисходящим» розеткам, не завися от протекания через соединительный язычок розетки.

    В зависимости от вашей ситуации тот или иной метод может работать лучше, хотя обычно предпочтение отдается косичкам.

    Почему предпочтение отдается косичкам

    Одним из недостатков прямого подключения через розетку является то, что если розетка в середине цепи имеет какие-либо проблемы с розеткой, это создает проблемы для устройств, расположенных ниже по течению. Любая проблема с розеткой или даже ослабление провода под одной из винтовых клемм также может привести к потере питания в розетках нисходящей цепи. Кроме того, если в розетке с прямым проводом произойдет отсоединение провода, поскольку весь ток для цепи протекает по этому пути, он начнет нагреваться и представляет потенциальную опасность возгорания. Даже диагностика проблемы может быть затруднена, потому что, если все розетки обесточены, трудно определить, какая из них вызывает проблему.

    Прямая проводка также усложняет ремонт или замену, потому что, если вам нужно убрать одну розетку из цепи, вы прервете остальные розетки ниже по течению. Розетка должна быть повторно подключена, прежде чем нисходящая цепь сможет снова функционировать, оставляя ее тем временем вне работы.

    При использовании косички эти недостатки устранены. Проблема или ненадежное соединение в одной розетке не повлияет на последующие розетки. Вы также можете удалить розетку в середине цепи, не затрагивая остальные.

    Одна из ситуаций, в которой использование косичек может быть нежелательно, — это если настенная коробка очень неглубокая или по другим причинам недостаточно велика, чтобы выдержать объем дополнительных проволочных гаек и проводов косичек. Если коробка слишком мала для удобного размещения всех косичек и разъемов, тогда решением может быть установка настенной коробки большего размера или прямая проводка через розетку.

    Более двух кабелей в коробке

    Иногда вы можете открыть коробку с розеткой и обнаружить, что есть три основных кабеля, каждый из которых содержит несколько проводов. В этом случае один кабель является линией (входящая мощность), а два других — нагрузочными кабелями (питающие устройства, расположенные ниже по потоку). Единственный подходящий способ подключить розетку в коробке с тремя кабелями — это использовать косички для соединения розеток. Никогда не подключайте более одного провода к одной винтовой клемме. Также не рекомендуется подключать все три кабеля напрямую к розетке, используя как винтовые, так и вставные клеммы на задней панели устройства.

    Прежде чем начать

    Прежде чем начать, вы должны иметь общее представление о том, как работает розетка.

    В стандартной 120-вольтовой розетке имеется три типа винтовых клемм: винты латунного цвета, к которым подключаются черные провода горячей цепи, винтовые клеммы серебристого цвета, к которым подключаются белые нейтральные провода, и зеленые винтовые клеммы, к которым подключаются оголенные медные (или зеленый) заземляющий провод.

    Просто имейте в виду, что в старой проводке вы можете не увидеть знакомую черно-белую оболочку на проводах цепи — важно помнить, что латунные винты подходят для горячих проводов, а серебряные винты — для нейтральных проводов. Также возможно, что в некоторых конфигурациях горячий провод может быть обозначен красной изоляцией на оболочке провода.

    Предупреждение

    Работа с электричеством всегда сопряжена с риском. Прежде чем приступить к этому проекту, вы должны убедиться, что вы выключили питание розетки, которую вы заменяете, в электрической коробке. Если вы не можете найти подходящий автоматический выключатель для выключения, вам придется отключить главный выключатель, который обесточит весь дом.

    Оборудование/инструменты

    • Инструмент для зачистки проводов
    • Крестовая отвертка
    • Плоскогубцы с тонкими губками
    • Универсальный нож

    Материалы

    • Сменная розетка
    • Электрический кабель НМ
    • Большие проволочные гайки

    Смотреть сейчас: 2 способа подключения розетки в середине цепи

    Прямая проводка через розетку

    1. Выключить питание

      Если вы знаете автоматический выключатель, который контролирует подачу питания к розетке, с которой вы будете работать, переведите его в положение «выключено». Если нет, выключите главный выключатель.

    2. Удаление старой емкости

      Снимите лицевую панель, принадлежащую розетке, с которой вы будете работать.

      Отвинтите два винта, удерживающих старую розетку в электрической коробке, и вытащите ее из коробки вперед. Используйте бесконтактный тестер напряжения, чтобы убедиться, что ни в одном из проводов, подключенных к розетке, отсутствует ток.

      Отсоедините все провода, прикрепленные к розетке, отвинтив разъемы и выбросив старую розетку.

    3. Подключить новую розетку

      Подсоедините один из черных проводов горячего контура к одной из латунных клемм на новой розетке, а другой черный провод подключите к другой латунной клемме (неважно, что куда идет). Точно так же каждый белый нейтральный провод подключается к серебряной нейтральной клемме. Это оставляет провод заземления, который является зеленым или голым медным, и подключается к зеленому винту на розетке.

      Прежде чем прикреплять провода, можно сделать J-образный крючок на кончике каждого провода с помощью острогубцев.

    4. Вставьте новую розетку

      Поместите новую розетку обратно в электрическую коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Накройте лицевой панелью. Снова включите питание и проверьте правильность работы.

    Ель

    Предупреждение

    Некоторые розетки также имеют отверстия в задней части корпуса розетки, используемые для обратной проводки. Используйте их только в том случае, если их можно зажать винтом. Разъем типа push-in ненадежен и должен использоваться только для слабонагруженных цепей. Профессионалы практически никогда не используют на устройствах разъемы push-in.

    Проводка с косичками

    1. Отключите питание, удалите старую розетку и проверьте

      Выполните описанные выше шаги, чтобы отключить питание от розетки, вытащите ее из электрической коробки и проверьте, не проходит ли через нее ток. Отсоедините все подключенные провода и выбросьте старую розетку.

    2. Обрежьте и зачистите кабель

      Отрежьте 12-дюймовый кабель NM, соответствующий кабелю, уже находящемуся в коробке. Используйте канцелярский нож, чтобы снять внешнюю оболочку кабеля, обнажив три провода, которые он содержит (обычно один черный, один белый и один оголенный). Используйте инструмент для зачистки проводов, чтобы снять около 3/4 дюйма оболочки вокруг черного и белого проводов.

    3. Сделать косички

      Выровняйте два черных провода от электрической коробки с черным проводом от кабеля NM так, чтобы концы были ровными. Скрутите их вместе с проволочной гайкой. Сделайте то же самое для белых нейтральных проводов. Заземляющий провод не требует косички, так как его можно подключить непосредственно к новой розетке.

      Эта конфигурация оставит вас с обоими проводами из коробки и одним концом провода от нового кабеля NM, запаянным в проволочную гайку — как для черного, так и для белого провода. Также будет один белый и один черный провод, идущий от гайки.

    4. Соединить провода

      Как только ваши косички будут сделаны, вставьте их внутрь коробки. Затем обрежьте примерно 3/4 дюйма изоляции с концов белого и черного проводов. Используйте острогубцы, чтобы согнуть провода в крючки. Затем подсоедините черный провод к одному из латунных винтов, подсоедините белый провод к одному из серебряных винтов и подсоедините зеленый или оголенный провод заземления к зеленому винту.

    5. Замените розетку

      Вставьте только что подключенную розетку в коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Поместите лицевую панель на розетку. Снова включите питание и проверьте правильность работы.

    Ель

    Когда следует обратиться к специалисту

    Если вы предприняли шаги, описанные выше, и ваша розетка не работает, лучше всего отключить питание на главном электрическом щите и вызвать электрика. Проблема может быть более сложной, чем неисправная емкость, и лучше всего ее расследовать профессионалу.

    Источники статьи

    The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

    1. Электробезопасность . Орегонский университет.

    2. Электрические (все уровни) соединители проводов . Расширение Пердью.

    Поиск 3-проводных цепей | JLC Онлайн

    Q. Во многих домах, в которых мы работаем, нас просят оценить электрическую систему. Иногда мы встречаем провод 10/3, используемый в 110-вольтовых цепях с 15- и 20-амперными выключателями в панели. Установщик использовал красный и черный провода для отдельных цепей. Это приемлемая установка или ее нужно вытаскивать и менять?

    A. Рекс Колдуэлл отвечает: Приемлема ли эта схема подключения, зависит от того, куда ведет провод.

    Частично коммутируемая розетка. Трехжильный провод имеет две горячие точки — черную и красную — и белую нейтраль. Хотя обычно трехжильный провод используется для трехстороннего переключения, он также обычно используется для дуплексной проводки розеток. Например, для частично переключаемой розетки вы должны отломить язычок на латунной стороне розетки. Затем черный и красный провода подключаются к теперь независимым латунным винтам, по одному проводу к каждому; нет никакой разницы, какой провод на каком винте. Нейтральная сторона сосуда остается нетронутой. Это делает верхнюю часть дуплексной розетки независимой от нижней, в то время как они оба имеют одну и ту же нейтраль (см. рисунок ниже). Черный или красный могут идти на постоянно горячую подачу, а другой идет на настенный выключатель, создавая коммутируемую розетку. Эта схема хорошо подходит для включения настольной лампы в комнате без верхнего освещения, но не требует толстого провода 10-го калибра.

    Чтобы подключить частично коммутируемую розетку (выше), отломите язычок на латунной (горячей) стороне розетки. Затем подключите черный и красный провода входящего питания к теперь независимым латунным винтам. Оставьте язычок на нейтральной стороне нетронутым. Верхняя часть дуплексной розетки теперь постоянно горячая, а нижняя — включена. И верх, и низ имеют одну и ту же нейтраль.

    Если вы обнаружите красный провод и черный провод от одного и того же трехжильного кабеля, идущие в панель, а затем идущие к отдельным однополюсным выключателям, вам необходимо проверить монтаж. Этот сценарий не является автоматически неправильным, но на всякий случай я бы предположил, что это так, пока не проследил проводку от панели. Это может быть одна из нескольких разных вещей, но обычно это многопроводная цепь или цепь на 220 вольт.

    Многопроводные цепи. Трехжильный провод можно использовать для питания одной цепи, для которой в противном случае потребовались бы две двухпроводные цепи. Например, черный цвет может питать линию розеток, а красный — линию встроенных светильников в той же области. Белый цвет является общим для обоих (см. Иллюстрацию ниже). Если нагрузки на каждом проводе почти сбалансированы, нейтральный провод несет только несбалансированный ток, что приводит к меньшему падению напряжения и потерям мощности, чем две двухпроводные схемы. В этой ситуации черная и красная должен быть подключен к противоположным фазам в панели, чтобы предотвратить перегрузку нейтрального (белого) провода.

    Трехпроводная схема Romex может использоваться для питания двух отдельных цепей с общей нейтралью. Например, здесь черный провод питает цепь розетки, а красный — цепь освещения. Хотя многожильные ответвления в некоторых случаях разрешены нормами, автор не рекомендует их для проводки в жилых помещениях.

    Такой тип проводки называется многопроволочной ответвленной схемой. Хотя это распространено во многих областях, я не рекомендую это. Эта система регулируется специальными нормами кодекса. Многопроводная ответвленная цепь должна иметь возможность отключать обе фазы (то есть обе ветви) при одном включении выключателя. Следовательно, эти цепи должны быть объединены вместе. если кто-то разделяет ветви , и они обе ведут к одной и той же фазе на панели, токи нейтрали складываются. Такая перегрузка может иметь катастрофические последствия. Кроме того, розетки, выключатели и другие устройства на многопроводных ответвленных цепях всегда должны быть соединены косичками, как показано на рисунке выше. Это делается для того, чтобы нейтраль не прерывалась из-за плохого механического соединения на устройстве (проволочная гайка — гораздо более надежное соединение). Из-за этих требований и проблем, связанных с многопроводными цепями, я советую не использовать их для проводки в жилых помещениях, где самодельщики, скорее всего, будут возиться с ними.

    220-вольтовые цепи. Подобная схема (красный и черный к противоположным фазам панели) часто используется самодельщиками для питания электрических плинтусных обогревателей или какой-либо другой цепи 220 вольт.
