Как подключить светильник с датчиком движения: Подключение светильника с датчиком движения

5 схем подключения датчика движения

Для того,
чтобы упростить процесс управления освещением и автоматизировать его включение-отключение
в определенных местах (подъезд, коридоры, вход в дом на улице и т.д.),
применяются такие устройства как датчики движения.

Помимо работы в сетях освещения, они могут использоваться в охранных системах. Например для подачи звукового сигнала (рев сирены, включение звонка) при обнаружении движения в охраняемой зоне.

А еще их можно настроить на автоматическое открывание входных дверей, что широко применяется в торговых центрах и магазинах.

Давайте же рассмотрим как правильно подключить это устройство, разберем популярные схемы и перечислим ошибки, которые непосредственным образом влияют на погрешность работы прибора.

Двухпроводное подключение датчика движения

Первым делом
определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и
трехпроводными.

Сначала изучим простейшую двухпроводную схему.

Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:

• автоматический выключатель для подачи питания 220В

• распредкоробка

• сам датчик

• светильники

Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.

При этом связку «датчик — светильник», лучше использовать на отдельном контуре, а не сажать его на общее освещение.

Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.

Далее протягиваете уже двухжильный провод до места установки датчика.

Где его лучше всего размещать?

Классический вариант для моделей устанавливаемых в подрозетник — на высоте 1,2-2,0м от уровня пола.

Не путайте
их с настенными устройствами, размещаемыми в проходных коридорах или подъездах
многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок,
недалеко от дверей.

Также
обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора
датчика.

Еще их не
рекомендуется ставить над батареей или другими нагревательными приборами.

Далее,
кабель идущий на светильник, также заводим в распредкоробку. Внутри нее
соединяем все жилы в следующей последовательности.

Сначала
ноли. От кабеля питания — на кабель светильника.

Далее заземление,
если оно конечно есть.

А вот фазу с
автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу
от кабеля датчика, пускаем на светильник (L датчика).

Осталось
подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением
L, заводим на соответствующую клемму.

Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак «нагрузка», как на рисунке внизу.

Осталось
спрятать в подрозетник весь механизм и установить декоративную рамку.

Далее на передней панели производим настройку. Для этого выкручиваете по порядку все «флажки».

• 1 — переводите устройство в автоматический режим

• 2-выставляете порог чувствительности

Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.

• 3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора

На этом все.
Подаете напряжение и проверяете работу всей схемы.

Преимущества
подобной двухпроводной схемы и данных датчиков движения:

• простота монтажа и подключения

• возможность принудительного включения освещения без дополнительных выключателей света

• универсальность

Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.

Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками.

Они начинают
мерцать, иногда очень даже сильно.

Трехпроводная схема подключения датчика движения

Переходим к трехпроводным датчикам с тремя клеммами. Самые популярные марки на нашем рынке — это инфракрасные датчики движения IEK модели от ДД-009 до ДД-019.

Популярность их объясняется прежде всего низкой ценой. Но и более дорогие экземпляры от других производителей, в принципе сделаны по точно такому же образцу. И процесс подключения и настройки будет аналогичным.

При покупке
таких приборов обращайте внимание на степень их влагозащиты. В основной массе
это IP44.

За пределами зданий их можно ставить только под навесом или козырьком. От прямого попадания дождя они не защищены. Здесь уже понадобятся полностью влгаозащищенные модели IP65.

Также смотрите на температуру эксплуатации, если вы намерены его использовать на улице. Большинство из них рассчитаны на работу только до минус 20С. Далее они начинают нещадно глючить.

На трехпроводной
датчик придется заводить уже полноценные 220В, то есть фазу и ноль. Вся система
также состоит из 4-х элементов:

• автоматический выключатель

• распредкоробка

• датчик

• светильник

По желанию
многие добавляют еще отдельный выключатель света. Эту схему рассмотрим чуть
ниже.

При подключении трехпроводного датчика, в распредкоробку будет заходить 3 кабеля:

• трехжильный от автомата (фаза-ноль-земля)

• трехжильный на освещение (если у вас светильники с металлическим корпусом)

• трехжильный на датчик

Нули
собираются в одну точку. «Земля» с автомата подключается к
«земле» на светильнике. Все как по ранее рассмотренной схеме.

Вот только
на датчик движения уже подается не одна фаза, а полноценные фаза-ноль. У
данного девайса под корпусом имеется три клеммы.

• две вводных — сюда вы заводите питание 220В

Они могут
быть подписаны как L (фаза) и N (ноль).

• и один выход

Обозначенный к примеру буквой «А».

Чтобы
добраться до клемм, открутите на корпусе два самореза и снимите нижнюю защитную
крышку.

Если у вас
уже выведено из корпуса три разноцветных провода, ищите в инструкции их
маркировку. Обычно это:

• красный А — выход

• синий N — ноль

• коричневый L — фаза входная

Но лучше
вскрыть крышечку и проверить все визуально.

Выходит
именно фаза, которая и управляет всем освещением. В распредкоробке вы ее
подключаете к фазной жиле кабеля, идущего на светильники или к другой нагрузке.

Вся схема будет выглядеть упрощенно следующим образом.

Если не хотите использовать распаечную коробку в качестве места соединения всех проводов, тогда придется заводить все жилы в сам датчик и соединять их на его клеммнике. Две нулевые жилы скручиваете между собой и затягиваете на клемме N.

Фазу с
автомата питания пускаете на клемму L. Ну и к оставшемуся выходу подключаете
жилу, уходящую на светильник. Грубо говоря, фазу-ноль с одного кабеля подали,
фазу-ноль с другого вывели. Ничего сложного.

Получается та же самая 3-х проводная схема, только без распредкоробки.

Настройка и регулировка чувствительности

После
подключения на корпусе ищите элементы управления и настройки. Одна из
«крутилок» отвечает за время суток. Там нарисованы солнышко и луна
(Lux).

Для того,
чтобы использовать девайс в светлое время суток, переключатель ставите в режим,
где значок солнца. Если он вам нужен для работы в ночное время или в темном
помещении, где нет естественного света — выкручиваете на луну.

Второй переключатель настраивает время отключения (Time). Двигаете реостат от минимума к максимуму и увеличиваете время автоматического отключения света, с нескольких секунд до нескольких минут.

Как выставить
настройки так, чтобы прибор случайно не реагировал на домашних животных?
Запомните главное, в этом случае чувствительность должна регулироваться не
переключателями, а углом поворота всей сферы.

То есть,
куда смотрит прозрачное окошко, на то оно и будет реагировать. Не хотите, чтобы
свет загорался когда мимо пробегает кошка или собака, не направляйте сферу вниз
к полу. Выставляйте окошко перпендикулярно плоскости стены или на уровне вашей
головы.

Ну а если
вдруг захотите, чтобы датчик вообще не срабатывал, то поверните его
«голову» так, чтобы окошко смотрело на самый верх, как бы в небо.

Реальная зона захвата лучей датчика — примерно 9-10 метров. Хотя в документации заявляют больше.

Еще
обращайте внимание на такое свойство, как чувствительность в зависимости от
направления движения человека. Она будет максимальна, когда вы проходите мимо,
и минимальна, когда идете навстречу лучам.

Поэтому в
коридоре или подъезде многоэтажек, датчики лучше ставить на сразу над дверьми,
а где-нибудь ближе к углу. В этом случае вы по любому будете именно пересекать
лучи, а не двигаться навстречу им.

Главный
недостаток такой 3-х проводной схемы — отсутствие принудительного включения
освещения. Датчик движения может выйти из строя или начать некорректно
работать. Из-за этого вы останетесь полностью без освещения.

Чтобы
избежать подобных проблем, применяют третью схему с дополнительным выключателем
света.

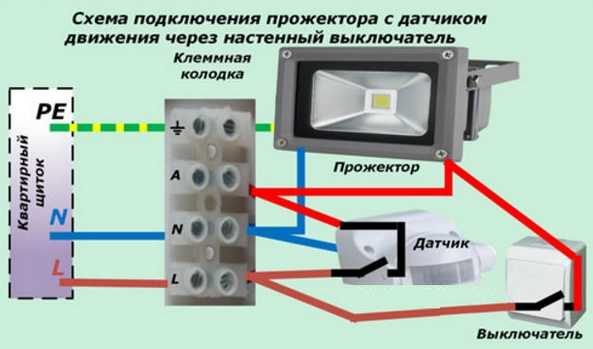

Схема включения датчика движения с выключателем

Эта схема
является наиболее универсальной. В ней используется обычный одноклавишник.

Многие
спросят: «У него же всего два контакта и два провода, а у датчика три. Куда
девать лишнее?» Все очень просто, достаточно подключить его параллельно.

 То есть, фазу от питающего автомата, нужно
сразу завести не только на датчик, но и на одноклавишный выключатель света.
Второй провод с одноклавишника присоединяется к контуру освещения, то есть к
выходному проводнику с датчика.

Выглядит это
следующим образом.

Теперь вы сможете включать и выключать светильники в любое время, в независимости от того, день у вас или ночь, есть движение в зоне действия девайса или нет, исправен он или сломан.

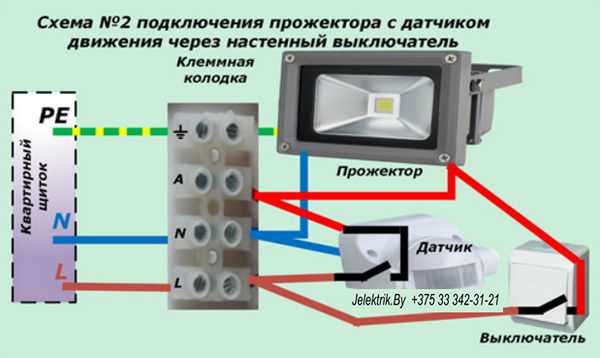

Кстати, если установить выключатель не параллельно, а последовательно в схему, то есть после него, дабы фаза разрывалась до датчика, вы столкнетесь с не совсем очевидной проблемой.

Казалось бы,
такой вариант наиболее хорош. Всю схему можно полностью отключить от
напряжения, а при необходимости ее включить и тут же запустить свет. Но дело в
том, что при полном обесточивании и последующей подачи напряжения, лампочка не
загорается сразу.

Сколько бы
вы не прыгали перед датчиком и не махали руками. Ему нужно определенное время,
дабы просканировать всю площадь на наличие объектов. У многих моделей на это
уходит по 10-20 секунд.

А вы тем временем будете стоять в темноте и терпеливо ждать света. Согласитесь, что это не очень удобно.

Как подключить трехпроводной датчик к двум проводам

А можно ли
подключить 3-х проводной датчик не параллельно, а именно вместо одноклавишника?
То есть, выкинуть его из схемы и поставить в разрыв фазы как в самом первом
случае, подключив только два провода и не подводя ноля?

С некоторыми
светодиодными лампочками такой фокус может пройти. Но вам понадобятся
дополнительные компоненты.

• диод VDI 1N4007

• конденсатор 2,2мкф на 400В

Диод
устанавливается между двух клемм:

• А-выход с датчика

• N — место подключения ноля

Конденсатор
припаивается параллельно лампочке. Схематично получается, что на датчик будет
приходить только фаза. Причем заходит на контакт L, а выходит с контакта N.

Обычный
выход «А» остается пустым. На нем «сидит» только ножка
диода и более никаких проводников сюда подключать не нужно.

Эта схема полезна тем, у кого проложен только 2-х жильный кабель, и ничего менять и переделывать вы не хотите.  Однако работает она не со всеми лампами. Модели нужно подбирать индивидуально.

Отдельные
виды может и загорятся, но коэффициент пульсации на них будет такой величины,
что это сильно ударит по глазам и зрению.

Любую другую нагрузку помимо светодиодного освещения (открывание дверей, сигнализация, лампы накаливания), включать по такой схеме нельзя. Она попросту не будет работать.

Кроме того,
суммарная мощность освещения для такого подключения — не более 80Вт.

Схема с двумя датчиками

В том
случае, если у вас очень длинный коридор, да еще и с поворотами, приходится
ставить несколько датчиков вдоль стены.

Чтобы не
тянуть отдельное питания к каждому из них непосредственно от выключателя,
применяйте параллельную схему подключения.

Количество приборов здесь не ограничено. Как это работает? Например, зашли вы в начало коридора, сработал первый датчик, освещение загорелось. Вышли из его зоны, дошли до второго прибора — освещение продолжает гореть.

Зашли за
угол, где стоит третий датчик, его элементы замкнулись, лампочки по прежнему
горят. И только когда вы выйдете из зоны покрытия всех элементов, свет через
заданный промежуток погаснет.

Схема с пускателем или контактором

Все подобные датчики движения рассчитаны на подключение нагрузки порядка 1кВт. А что делать, если речь идет о мощных линиях освещения, выполненных на лампах ДНаТ?

Или если
нужно, чтобы подобные девайсы открывали двери или запускали вентиляторы? В этом
случае применяйте схему с магнитным пускателем.

Вся мощная нагрузка будет подключаться через контакты пускателя, а датчик будет управлять его катушкой включения.

Фазный
проводник выходящий из прибора, как раз и будет запитывать катушку. Ноль может
поступать как напрямую, так и с того же датчика.

Датчик движения работает неправильно — ошибки подключения

1Ложные срабатывания.

Ложные
срабатывания нередко происходят при воздействии посторонних факторов. Например,
при неправильном размещении датчиков вблизи нагревательных элементов или на
улице, недалеко от деревьев.

При ветре и
движении веток, прибор будет срабатывать и каждый раз запускать освещение. Но
иногда подобное случается по причине неисправности внутренних компонентов.

Чтобы выяснить что же виновато в ложных срабатываниях, просто заклейте непрозрачной изолентой чувствительное окошко.

Если это ничего не изменит и прибор по прежнему будет самопроизвольно запускаться, тогда он однозначно вышел из строя и его пора менять.

2Подключение фазы и ноля.

С точки
зрения логики работы устройства, без разницы куда вы подключите фазу, а куда
ноль. Но с точки зрения безопасности, разрываться должен именно фазный
проводник.

То же самое
правило действует и при подключении любого патрона светильника.

Поэтому
здесь все делается аналогично. Заводите фазу именно на ту клемму, куда
предписано инструкцией.

3Датчик самопроизвольно включается сразу после отключения.

Подобное может происходить при направлении постороннего луча света, от рядом расположенного светильника в чувствительный элемент.

Например, ближайшая лампочка накаливания, при отключении будет затухать не моментально, а постепенно. И ее нить остывая, по прежнему будет излучать инфракрасные волны.

Эти волны
уловит инфракрасный датчик и сработает на них, вновь запустив освещение. И так N-ое количество раз до бесконечности.

Поэтому
смотрите, чтобы свет от лампочек не бил напрямую в сам датчик, либо они
находились от него на удаленном расстоянии. Из-за этого их зачастую и прячут непосредственно
под корпусом светильника.

4Установка потолочного датчика на стену.

Вы должны не
забывать, что есть модели потолочные, а есть настенные.

У обоих устройств
диаграммы работ несколько отличаются. Угол обзора у них разный, а значит и
работать они будут не так как вы изначально планировали, порой включаясь в
самые неподходящие моменты.

5Влияние ветра и бликов.

Нельзя
ставить датчики движения направленные на окна, кондиционеры или монтировать их
на улице в сильно продуваемых местах.

Инфракрасный
фотоприемник расположенный внутри, чутко реагирует на любое тепловое излучение.
А значит сквозняк или ветер, привнося холодный воздушный поток, запросто могут
изменить интенсивность ИК-излучения в зоне действия прибора.

Он будет
срабатывать от каждого такого порыва, даже если поблизости нет движения и
человека. А еще он может срабатывать от бликов на стекле окна или отражении
солнышка в лужице.

Некоторые даже сталкивались вот с такой редкой проблемой. Датчик смонтирован в гипсокартонную стену, внутри которой, по тем или иным причинам, периодически появляется тяга и перемещение теплых потоков воздуха снизу вверх.

Так вот,
даже на такую казалось бы не очевидную вещь, эта штука может иногда
срабатывать.

6Трещина или грязь на экране.

Дело в том,
что это не просто прозрачное стеклышко, как многие думают. Это линза Френкеля.

Она специальным образом фокусирует ИК излучение за счет вогнутых сегментных зеркал.

А если у вас будет на внешней стороне грязь или вы случайно уроните корпус и на нем появится трещинка, то прибор начнет работать некорректно.

Источники — https://cable.ru, Кабель.РФ

Установка и подключение светильника с датчиком движения

Рассказ свой я построю на принципе пошаговой инструкции с пояснениями.

Первое, что необходимо сделать для монтажа светильника, это провести электропроводку к тому месту, где он должен быть смонтирован. Выполнить это можно по той причине, что высокочастотный датчик, реагирующий на движение, устанавливаемый в таких светильниках, работает вместо выключателя.

Этот факт можно считать одним из важнейших преимуществ подобных светильников, ведь для их монтажа не надо городить схем подключения, а достаточно лишь подвести провод питания.

Монтаж светильника

Первое, что делаем, это готовим сам светильник к установке. Для этого в специальные отверстия, предназначенные для ввода питания, надо вставить имеющиеся в комплекте светильника уплотнители из резины.

Вторым шагом надо произвести отключение тока там, где будет установлен светильник. Сделать это можно, открыв распределительный щиток и отключив автомат, который подает напряжение на этот участок сети.

В том случае, если автоматы не имеют подписей, можно отключать все автоматы подряд, проверяя при этом с помощью указателя напряжения наличие фазного напряжения на проводе, который подведен к месту установки светильника (провода питающего кабеля, как правило, имеют разную окраску и фаза будет на одном из них).  Начинать монтаж без отключения напряжения ни в коем случае нельзя.

Третьим шагом надо протянуть провод питания сквозь резину уплотнителя внутрь светильника и укоротить его до той длины, которая будет достаточна, чтобы произвести подключение провода на клеммы устройства. После этого следует зафиксировать корпус устройства на стене, используя для этого имеющиеся там три отверстия.

Подбирать способ крепления необходимо с учетом той поверхности, где будет выполняться монтаж. Можно, конечно, воспользоваться саморезами, которые входят в комплект поставки.

Теперь надо подготовить провод питания. Для этого с него требуется снять оплетку. Чтобы светильник работал, хватит и пары проводов (нуля и фазы). Третий провод, выполняющий функции заземления не нужен, поскольку корпус устройства изготовлен из материала, который не проводит электроток.

Затем провода надо зачистить, что заключается в снятии с них изоляции на длину около семи миллиметров.

Теперь можно подключить провода к клеммам светильника (каждый провод необходимо подключать в строгом соответствии с назначением (фазный провод должен обязательно быть подключен на фазную клемму)).

Подключение выполняют так: провод фазы подключают на клемму, которая обозначена буквой L, а провод имеющий, как правило, желто-зеленую окраску (нулевой) – на клемму с буквой N. В светильнике останется одна свободная клемма, та, что имеет обозначение в виде буквы L со штрихом (она закрыта с помощью заглушки). Эта клемма – контакт управления, через который можно подать напряжение на какое-либо иное оборудование (например, на светильники всей группы, которые сами не имеют датчика), вентиляционные приводы и т.д. Правда, тут есть одно ограничение: дело в том, что общая мощность всего, что подключено к датчику, не превышало сотни ватт.

Работает все это достаточно просто: когда в контролируемой датчиком области появляется движение, светильник включается и подает напряжение на управляющую клемму.

В результате этого все, что подключено туда, включается.

Теперь можно установить в патрон устройства лампу.

После этого на светильник можно установить плафон. Плафон у таких приборов, как правило, просто навинчивается на корпус. Причем, чтобы его нормально зафиксировать, достаточно навернуть его всего на четверть оборота.

Процесс настройки датчика

Начинают его с настройки порога чувствительности. Установив порог чувствительности, выставляют время нахождения прибора во включенном состоянии.

Выполнив эту работу, берутся за установку момента срабатывания фотореле, реагирующего на затемнение.

Все регулировки выполняются при помощи регуляторов, имеющихся на корпусе устройства под плафоном. Ну вот в принципе и все.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Посмотрите таке статью про подключение датчиков движения. Всего доброго.

Как установить лампы безопасности

Автоматическое ночное освещение, когда и где оно вам нужно.

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

Время

Полный день

Сложность

Средний

Стоимость

51–100 $

Введение

Светильник с датчиком движения обеспечивает душевное спокойствие и безопасность, когда он освещает темную дорогу, тротуар или двор. Вот как его установить, а также советы, как предотвратить его включение, когда вы этого не хотите.

Необходимые инструменты

• Отвертка 4-в-1
• Тестер напряжения
• Инструмент для зачистки проводов/резак

Наши пошаговые фотографии и советы наших экспертов представляют собой общее руководство по установке светильников с датчиками движения. твой дом. В большинстве случаев вы просто замените существующий светильник на новый. Обязательно отключите питание прибора на главной панели, прежде чем снимать его.

Однако, если вам нужно провести новую линию электропередач и установить выключатель, работа может значительно усложниться. Внешние электрические линии должны быть заключены в одобренные кабелепроводы и защищенные от непогоды электрические коробки. Если вы не знакомы с кабелепроводом или правилами запуска новых электрических цепей, вызовите лицензированного электрика.

Примечания по безопасности:

Получите разрешение на электроснабжение в местном отделе инспекции. Ознакомьтесь с особыми местными правилами и проверьте свою работу по завершении.

ПРЕДОСТЕРЕЖЕНИЕ:  Не позволяйте своей лестнице или своему телу касаться смертельных линий электропередач во время работы.

ВНИМАНИЕ! Алюминиевая проводка требует особого обращения. Если у вас алюминиевая проводка, обратитесь к лицензированному специалисту, который сертифицирован для работы с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.

Датчики движения просты в установке, но каждая марка имеет несколько разных деталей, поэтому прочитайте инструкции. Основная информация указана на внешней стороне коробки. Прочитайте коробку перед покупкой устройства, чтобы знать, что вы получаете. Более подробные инструкции вы найдете внутри коробки.

Как работают датчики движения?

Детекторы движения — это маленькие электронные глаза, которые улавливают инфракрасные волны, т. е. тепловые волны, излучаемые движущимися объектами. Когда детектор обнаруживает объект, движущийся в его поле зрения, особенно более теплые объекты, такие как люди, животные и автомобили, он электронным способом включает свет.

Неприятные поездки

Уличный фонарь с датчиком движения реагирует на движение вашей собаки, приближающегося человека, проезжающую машину или иногда даже на дуновение ветром листьев. Неприятные «отключения» происходят, когда подобные вещи обманывают детектор и активируют датчики движения.

Они могут раздражать вас и ваших соседей, поэтому некоторые домовладельцы не устанавливают датчики движения. Тем не менее, вы можете устранить большинство нежелательных включений, отрегулировав настройку диапазона расстояния и тщательно направив датчик, чтобы ограничить его поле зрения.

• • Профессиональный совет: Вы можете еще больше сузить поле зрения, наклеив ленту на датчик.

Где разместить движущиеся огни

В идеале лучше всего устанавливать датчики движения на высоте от 6 до 10 футов над землей и располагать их так, чтобы наибольшее движение происходило в зоне чувствительности, а не прямо к детектору. Этот проект проведет вас через установку проводных светильников, поэтому вам придется учитывать доступ к электрическим розеткам или проводам. Доступны и беспроводные варианты. Одним из ключевых преимуществ проводных светильников является то, что у вас будет стабильный и надежный источник энергии, и вам не придется беспокоиться о замене батарей или достаточном количестве солнечного света для зарядки фонарей на солнечных батареях.

Сколько сигнальных огней вам нужно?

Волшебного числа нет. Лучший способ выяснить, сколько охранных фонарей вам нужно, — это определить, какие области вокруг вашего дома вы хотите осветить. Для максимальной эффективности расположите свет с датчиком движения, чтобы осветить дорожки, ведущие к передней и задней дверям, а также подъездную дорожку. Таким образом, свет будет включаться, когда вы приходите домой ночью. Вы также можете использовать их для освещения террас, патио и потенциально опасных мест, таких как лестницы и бассейны.

Если повышение безопасности является приоритетом, установите датчики движения так, чтобы они освещали все подходы к вашему дому, включая заборные ворота, дверь патио, более темные участки вашего двора, а также вокруг деревьев и кустов. Конечно, хорошее освещение не может гарантировать безопасность, но это один из лучших недорогих способов отпугнуть злоумышленников.

Проект шаг за шагом (8)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Делай как надо, сделай сам!

Первоначально опубликовано: 15 мая 2019 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Как установить прожектор с датчиком движения

Как установить прожектор с датчиком движения

Светильник с датчиком движения срабатывает при обнаружении движения в определенном диапазоне, что делает его одним из лучших вариантов освещения что способствует безопасности и сохранности вашей собственности .

Светильники безопасности с датчиком движения автоматически освещают ваше помещение, когда вы возвращаетесь домой в темноте. Поскольку эти огни включаются при обнаружении даже незначительных движений, они необходимы, если вы хотите отпугнуть потенциальных злоумышленников.

Как работают датчики движения?

Светильники с датчиком движения имеют детекторы движения, которые работают как маленькие электронные глаза, обнаруживающие инфракрасную энергию или тепловые волны, исходящие от движущихся объектов. Когда детектор движения обнаруживает движущийся объект в пределах своего диапазона, свет включается электронным способом. Более теплые движущиеся объекты, такие как люди, животные и автомобили, могут быть легко обнаружены датчиком движения, потому что они излучают больше тепловых волн. Датчики могут обнаружить человека, потому что они обычно чувствительны к температуре человеческого тела.

Обычно свет чувствителен к движению, но не к человеку, который стоит на месте. Это связано с тем, что датчик определяет движение, а не температуру. Блок электроники, прикрепленный к датчику, должен обнаруживать довольно быстрое изменение количества инфракрасной энергии, чтобы создать отклик. Когда человек или животное проходит мимо, количество тепловых волн в пределах видимости быстро меняется, что облегчает их обнаружение датчиком.

Изображение датчика движения для охранного фонаря

Где установить сигнальный фонарь с датчиком движения

Сигнальный фонарь с датчиком движения идеально подходит для установки на всех возможных входах в дом  и, как правило, над воротами гаража. Лучше всего размещать датчики движения на высоте от 6 до 10 футов над землей. Свет должен быть расположен так, чтобы освещать большую часть движения в зоне чувствительности, а не прямо к датчику. Вы можете установить свет с датчиком движения, чтобы осветить все пути, ведущие к входной двери, задней двери, окнам и подъездной дорожке, чтобы свет автоматически включался, когда вы возвращаетесь домой ночью.

Светильники с датчиками движения также используются для освещения террас, патио и других опасных мест, таких как лестницы и бассейны. Чтобы отпугнуть злоумышленников, вы также можете установить сигнальные лампы с датчиками движения на заборных воротах, дверях патио, во дворе и в темных местах, ведущих к входу в ваш дом.

Как установить фонарь безопасности с датчиком движения

Перед установкой фонаря безопасности с датчиком движения важно внимательно прочитать инструкции, прилагаемые к осветительному прибору и детектору движения. Процесс установки может различаться в зависимости от типа используемого осветительного прибора и датчика движения.

В большинстве случаев вам понадобятся следующие инструменты:

• Тестер напряжения
• Отвертка
• Винты (обычно входят в комплект поставки)
• Колпачки гаек
• Изолента
• Инструмент для зачистки проводов/нож
• Датчик движения
• Светильник

Отключите питание светильника и следуйте приведенным ниже инструкциям.

Замена старой лампы безопасности с датчиком движения

Иногда вам потребуется заменить старые датчики движения, которые больше не работают должным образом из-за погодных условий и износа. Возможно, вы просто хотите получить апгрейд и заменить старые на новую модель. В любом случае, вот как заменить старую лампу с датчиком движения:

1. Найдите цепь, которая подает питание на осветительный прибор. Выключите автоматический выключатель, чтобы отключить подачу электроэнергии на светильник с датчиком движения.
2. Выньте лампочки из светильника.
3. Убедитесь, что напряжение отсутствует. Используя тестер напряжения, поместите один тестовый штырь на резьбу сбоку розетки, а другой тестовый штырь на центральный металлический язычок внизу.
4. С помощью отвертки выкрутите винты, которыми приспособление крепится к основанию, затем снимите крышку.
5. Затем вы найдете электрические провода, которые соединяют свет с электроснабжением вашего дома. Снимите два покрытия гаек с проводов, повернув колпачки гаек против часовой стрелки. Если крышки обмотаны изолентой, сначала удалите ленту.
6. Не прикасайтесь к оголенным проводам, пока не проверите их. Используйте тестер напряжения, чтобы проверить и убедиться, что цепь обесточена.
7. Убедившись в отсутствии напряжения, начните отсоединять все провода и демонтировать старое приспособление.
8. Если ваш датчик движения установлен отдельно, отвинтите и уберите старый датчик движения с вашего имущества.
9. Процесс установки наружного освещения может различаться в зависимости от типа используемого освещения и марки. Обязательно внимательно прочитайте и следуйте инструкциям, прилагаемым к вашему конкретному осветительному прибору.
10. Повесьте водонепроницаемую прокладку на провода питания.
11. Прежде чем подсоединять провода к светильникам, необходимо присоединить оголенный медный провод заземления к зеленому винту заземления внутри нового светильника. Сформируйте петлю из проволоки по часовой стрелке, чтобы прикрепить ее к винту при затягивании.
12. Наденьте проволочную гайку на каждую пару проводов и скрутите провода от дома к проводу соответствующего цвета на приспособлении (т. е. белый к белому, черный к черному или как указано в инструкции).
13. Плотно прикрутите гайки к скрученным проводам, затем обмотайте изолентой нижнюю часть каждой гайки. Убедитесь, что электрические соединения выполнены правильно (см. инструкции, прилагаемые к вашему осветительному изделию).
14. Выровняйте водонепроницаемую прокладку, чтобы создать герметичное уплотнение между приспособлением и электрической коробкой. Прикрепите крышку к основанию с помощью винта и отвертки.
15. Вставьте лампочки в патроны. Если у вас есть новый светодиодный светильник, вам может не понадобиться устанавливать лампочки. Отрегулируйте огни, чтобы покрыть область, которую вы хотите осветить. Вы можете отрегулировать угол крепления с помощью винта. Ослабьте его, чтобы изменить угол, и затяните, чтобы зафиксировать.
16. Установите чувствительность датчика движения и время задержки. Конкретные инструкции см. в руководстве по датчику. Элементы управления чувствительностью и временем задержки обычно находятся на основании датчика движения. Убедитесь, что датчик направлен на область, которую вы хотите охватить.
17. Снова включите автоматический выключатель. Отрегулируйте настройку детектора движения, пока чувствительность и задержка не будут соответствовать вашим предпочтениям.
18. Протестируйте осветительный прибор ночью, чтобы точно настроить расстояние, на котором прибор обнаруживает движение, и как долго свет будет оставаться включенным после срабатывания.

Всегда следуйте инструкциям, прилагаемым к приобретенному вами сигнальному фонарю с датчиком движения. Убедитесь, что провода в хорошем состоянии и правильно зачищены. Рекомендуется обмотать гайки проводов изолентой, прежде чем вставлять заднюю часть в электрическую коробку.

Подключение новой лампы безопасности с датчиком движения

Заменить старую лампу с датчиком движения намного проще, чем подключить новую там, где лампы еще нет. В большинстве случаев датчик движения должен быть подключен профессиональным электриком. Если у вас есть квалифицированный опыт и вы понимаете, как работает электрика, вы можете попробовать установить новый светильник с датчиком движения самостоятельно.

Вот шаги, которые помогут вам в этом процессе:

1. Найдите главный блок предохранителей и выключите питание.
2. Используйте тестер напряжения и цепи, чтобы проверить каждый провод, чтобы убедиться, что питание отключено.
3. Наденьте монтажную ленту датчика движения, к которой можно прикрепить каждый провод перед монтажом прибора.
4. Подберите провод питания на проводе светильника по цветам. Соедините черный провод питания с черным проводом крепления, а белый провод питания с белым проводом крепления. Кроме того, соедините провод заземления с проводом заземления.
5. Соедините каждый провод с помощью разъемов и изоленты. Закрепите колпачком с гайкой.
6. Вы можете использовать вольтметр для определения положительных, отрицательных и заземляющих проводов, если цвета проводов не совпадают. Надлежащим образом закрепите все соединения..
7. Надежно закрепите светильник на монтажной планке.
8. Включите питание главного предохранителя.
9. Проверьте свой свет и отрегулируйте чувствительность датчика движения в соответствии со своими предпочтениями.

Установка лампы безопасности с интеллектуальным датчиком движения

Интеллектуальные датчики движения можно напрямую соединить с интеллектуальными фонарями, чтобы отпугнуть злоумышленников, избежать несчастных случаев в темноте и сократить расходы на электроэнергию. Это отличное дополнение к умной системе освещения. Это позволяет вам настроить чувствительность к движению и то, что они делают, в зависимости от времени суток. Процесс установки интеллектуальных датчиков движения может различаться в зависимости от типа и марки, поэтому важно внимательно прочитать и следовать конкретным инструкциям.

Вот простое руководство по установке фонаря безопасности с интеллектуальным датчиком движения:

1. Установите интеллектуальные датчики движения с помощью винтов или двусторонних лент, которые входят в комплект поставки.
2. Для установки с помощью винтов переверните датчик вверх дном и сдвиньте, чтобы снять основание. Совместите со стеной и отметьте положение шурупов карандашом. Вставьте монтажные анкеры в стену, затем с помощью монтажных винтов прикрепите кронштейн к стене.
3. Для установки с помощью двусторонней ленты переверните датчик вверх дном и сдвиньте, чтобы снять монтажную основу. Прикрепите двухсторонний скотч к нижней части монтажной базы. Очистите место, где вы хотите установить датчик, снимите ленту и поместите монтажную базу на ровную поверхность.
4. Откройте батарейный отсек датчика, повернув крышку против часовой стрелки до щелчка. Вставьте прилагаемую батарею или снимите бирку, если батарея уже находится внутри.
5. Нажмите кнопку сброса, чтобы включить датчик.
6. Подсоедините к электрической крышке, прикрепите датчик к монтажному основанию и зафиксируйте на месте.
7. Когда светодиодный индикатор быстро мигает синим цветом, это означает, что датчик готов к подключению. Если индикатор не мигает, нажмите и удерживайте кнопку разблокировки не менее 10 секунд.
8. Загрузите указанное приложение. Подключитесь к своему смарт-устройству и добавьте устройство, нажав значок плюса в мобильном приложении.
9. Выберите тип устройства (датчики, датчик движения).
10. Введите учетные данные вашей сети WiFi.
11. Нажмите и удерживайте сброс, пока индикатор не начнет быстро мигать, после чего датчик подключится к вашему приложению.
12. Дождитесь подтверждения. После подтверждения ваш интеллектуальный датчик движения готов к использованию.

Важные напоминания

Процесс установки светильников безопасности с датчиком движения может потребовать определенных знаний электрических процедур. Обязательно действуйте с осторожностью. Внимательно прочитайте конкретные инструкции, прилагаемые к вашему продукту, и не стесняйтесь нанять опытного электрика, чтобы он выполнил установку для вас, если вы не уверены.
