Как подключить люстру с 3 проводами к выключателю с 1 клавишей: Как подключить люстру своими руками

Как подключить люстру своими руками

• Правила техники безопасности
• Установка люстры. Варианты и возможности
  1. Два провода на люстре и два провода на потолке
  2. Два провода на люстре и три провода на потолке
  3. Три и более провода на люстре и два провода на потолке
  4. Три и более провода на люстре и три провода на потолке
  5. Три и более провода на люстре и четыре провода на потолке
• Как подключить несколько люстр к одному выключателю?
• Как подключить три люстры к выключателю с тремя клавишами?
• Как подключить одну люстру на два разных выключателя?
• Галогенные лампы – преимущества и схемы подключения
• Люстра с пультом управления – роскошь или удобство?

Выбор и приобретение люстры являются самыми приятными моментами при оборудовании дома или квартиры новыми источниками света. Далее следует сборка люстры, время которой будет зависеть от сложности конструкции и ее последующее крепление. Но если с этим можно справиться, следуя подробной инструкции и имея под рукой элементарные монтажные инструменты, то для того чтобы подключить люстру требуются хотя бы минимальные знания электрики.

Подключение потолочной люстры – дело несложное, но с оговоркой… Если знаешь как ее подключать. Ну а поскольку большинство людей с законами физики сталкивались в последний раз разве что на лекциях, то давайте попробуем разобраться, как подключить люстру, не прибегая к помощи дяди электрика.

Правила техники безопасности при подключении люстры

Первым требованием при работе с электропроводкой является обесточивание необходимого участка, в данном случае – это выходящие из потолка провода. Не рекомендуется ограничиваться переводом выключателя в положение «ВЫКЛ», для гарантированного снятия напряжения следует отключить автоматы в щитке.

После этого подготовьте провода для тестирования, разомкнув их, чтобы не допустить соприкосновения друг с другом. Следуя правилам маркировки, нулевой провод обозначается латинской буквой N, а фаза буквой L. Для того чтобы определить, на какой из проводов что подается, воспользуйтесь индикаторной отверткой, поочередно касаясь оголенных кончиков. При этом следует подключить расположенный в щитке автомат, а клавиши выключателя перевести в положении «ВКЛ». Если во время тестирования внутри отвертки загорится светодиод, то данный провод находится под напряжением и является фазой.

Разобравшись с проводами, следует вновь отключить подачу электропитания и уже спокойно заниматься монтажными работами. При соединении проводов рекомендуется использовать клеммные зажимы, также возможен вариант скрутки с последующей изоляцией защитными колпачками. Помните, лента ПВХ имеет свойство рассыхаться со временем, что значительно понижает ее изоляционные характеристики. Поэтому ее применение в данном случае нежелательно.

Установка люстры. Варианты и возможности

Существует несколько основных вариантов подключения люстры, которые могут изменяться в зависимости от таких параметров как:

• количество проводов, выходящих из люстры;
• количество проводов, выходящих из потолка;
• количество клавиш на выключателе.

Подробное описание каждой схемы подключения позволит выбрать наиболее подходящий для установки вариант.

Вариант № 1. Два провода на люстре и два провода на потолке

Наиболее простым вариантом установки люстры, не требующим усилий, является подключение осветительных устройств с двумя проводами к двум проводам на потолке. В данном случае достаточно соединить пары проводов, предварительно определив фазу и ноль. Порядок соединения в данном случае не принципиален.

А) Схема подключения люстры с одной лампой на одноклавишный выключатель.

Нулевой провод (на схеме он синего цвета), идущий от распределительной коробки, следует напрямую подключить к нулевому проводу, выходящему из осветительного устройства.

Коричневый провод, обозначающий фазу, подключается не только к фазному проводу люстры, но и к выключателю.

Б) Схема подключения люстры с двумя-тремя лампами на одноклавишный выключатель.

При установке источников света с двумя или тремя лампами к выключателю с одной клавишей необходимо все нулевые провода, идущие от люстры, в первую очередь соединить между собой, а уже потом с нулевым проводом, приходящим от распределительной коробки. Провода с фазой также объединяются, после чего подаются на фазный провод, приходящий от выключателя.

Вариант № 2. Два провода на люстре и три провода на потолке

Электропроводка в современных строениях выполняется трехжильным кабелем, в котором присутствуют провода разного цвета. Соответственно к месту крепления осветительного прибора подводятся три провода, но на вашей люстре их только два. Так как же подключить люстру в данном случае?

В первую очередь следует разобраться с назначением проводов на потолке при помощи индикатора. Два из них – это фазы, а третий нулевой проводник. Два фазных провода предусматривают использование двухклавишного переключателя, но поскольку в данном случае мы рассматриваем подключение люстры всего с двумя проводами будет достаточно и одноклавишного выключателя.

Предварительно обесточив участок, проводим изоляцию одного из фазных проводов, оставляя пару фаза-ноль. Далее проводим монтаж уже вышеописанным способом.

Вариант № 3. Три и более провода на люстре и два провода на потолке

Если из потолка выходит только два провода, то вариант подключения люстры, независимо от количества выходящих из нее проводов, только один – все лампочки в люстре будут гореть одновременно.

Для этого следует соединить все нулевые провода люстры между собой и подключить их к нулевому проводу, выходящему из потолка. Такая же операция проводится и со всеми проводами, на которые подводятся фазы.

Вариант № 4. Три и более провода на люстре и три провода на потолке

Данный вариант подключения подразумевает использование выключателя с двумя клавишами. Такой подход позволит обеспечить наиболее рациональное освещение рабочей зоны, комбинируя очередность и количество горящих на люстре ламп.

Три провода, выходящих из потолка маркируются следующим образом:

• провод фазный L1;
• провод фазный L2;
• нулевой провод N.

Поскольку при прокладке электропроводки рабочие не всегда придерживаются цветовой схемы, а также зависят от типа используемого кабеля, следует обязательно убедиться в назначении каждого из проводов. Как уже было указанно выше, самым легким способом является работа с отверткой-индикатором.

Если такой индикатор отсутствует, то можно разобрать выключатель, предварительно выключив автомат в щитке. После этого легко определить, какие именно провода (какого цвета) проходят от выключателя к потолку. Помните, что фазные провода будет заходить на клавиши выключателя, а вот нулевой провод уходит напрямую к люстре.

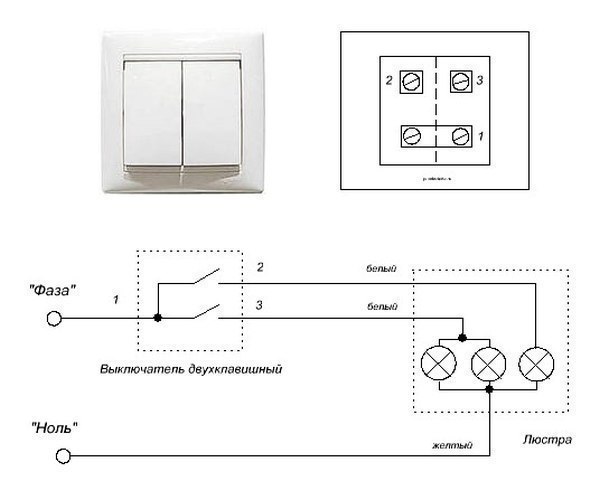

Подключение люстры, из которой выходят несколько проводов к выключателю с двумя клавишами, отличается тем, что провода от ламп предварительно распределяются на две секции. Каждая из секций соединяется только с одним из проводов, по которым подается фаза, но при этом обе группы должны обязательно соединяться с нулевым проводом.

При таком способе подключения при нажатии одной из клавиш выключателя будет загораться одна группа ламп, а при нажатии второй клавиши – другая.

Такое соединение позволяет подключать как три лампы одновременно, так и одну или две лампы, при нажатии одной из клавиш выключателя.

В данном примере первая клавиша выключателя подключает 2 лампы, а вторая – 3 лампы.

В данном примере каждая клавиша выключателя включает по три лампы.

Еще один пример подключения 6-ти рожковой люстры, когда одна клавиша подключает сразу 5 ламп, а другая – одну.

Подключение люстры на большее количество рожков будет идентично уже рассмотренным примерам. Вам только остается распределить лампы по группам и подключить их на определенную клавишу.

Вариант № 5. Три и более провода на люстре и четыре провода на потолке

Если электропроводка в доме или квартире была выполнена относительно недавно, то существует вероятность наличия дополнительно защемляющего провода, который выполняет защитную функцию. Данный провод, обычно желто-зеленого цвета, и будет четвертым проводом, выходящим из потолка. Маркируется он латинскими буквами PE – заземляющий проводник. Остальные провода уже известны нам по предыдущему примеру. Это две фазы L1 и L2, а также нулевой провод.

При наличии в люстре желто-зеленого провода просто скрутите его с заземляющим проводом, выходящим из потолка. Если же в люстре такой провод не предусмотрен, просто заизолируйте на потолке желто-зеленый защитный проводник.

Как подключить несколько люстр к одному выключателю?

Данный вопрос актуален для помещений, где расположено сразу несколько источников света. В больших залах этот могут быть люстры, в жилых комнатах – группа галогенных или светодиодных ламп. Также может возникнуть необходимость подключения освещения сразу в нескольких помещениях. В данном случае подключение производится по следующей схеме:

Все люстры подключаются параллельным соединением. Каждая из люстр может быть подключена к выключателю через отдельные распределительные коробки, также в зависимости от схемы электропроводки возможно размещение в единой коробке распределения.

Как подключить три люстры к выключателю с тремя клавишами?

Такой вариант подключения очень часто используется для освещения кухни, туалета и ванной комнаты. При помощи установленного в коридоре выключателя с тремя клавишами можно легко включить необходимый осветительный прибор.

Как подключить одну люстру на два разных выключателя?

Для реализации схемы подключения осветительного прибора с двух разнесенных выключателей вам понадобятся специальные проходные выключатели. Такие устройства отличаются от обычных выключателей особенностями конструкции и наличием в монтажной схеме трех контактов.

Подсоединив провода согласно схеме вы сможете управлять освещением сразу с двух выключателей.

Как видно на рисунке в проходном выключателе присутствуют три контакта: общий вывод для подключения к люстре или фазовому проводу и два контакта, при помощи которых выключатели соединяются между собой.

Такое распределение необходимо продумать заранее, желательно перед началом ремонта. В противном случае вам понадобиться прокладка дополнительной проводки, с последующим косметическим ремонтом.

Галогенные лампы – преимущества использования и схемы подключения

Галогенные лампы намного выигрывают у своих предшественниц – обычных ламп накаливания, не только разнообразием представленного на рынке ассортимента, но и более низким потреблением электроэнергии. При этом их свечение остается не менее ярким, чем у ламп накаливания. Галогенные лампы малого напряжения нуждаются в источнике питания на 24, 12 или 6 Вольт. Единственное требование для подключения таких ламп – установка понижающего трансформатора, для преобразования 220 В от сети в требуемый номинал.

Для подключения нескольких галогенных светильников их необходимо подсоединить к понижающему трансформатору, предварительно запараллелив между собой.

Трансформаторы, благодаря небольшим размерам, можно размещать прямо в каркасах подвесных потолков. Количество светильников и трансформаторов может различаться, но помните, что каждый новый трансформатор должен подключаться отдельными проводами, которые будут сходиться в распределительной коробке.

Располагать трансформаторы следует на расстоянии не менее 20 см от источников тепла, при этом не рекомендуется превышать длину выходящих из трансформатора проводов более чем на 2-2,5 метра. Такое расположение может повлиять на яркостные характеристики галогенных ламп.

Люстра с пультом управления – роскошь или удобство?

Осветительные приборы с пультом ДУ – это самые современные разработки, в которые уже включены управляющие элементы. Такая люстра избавит вас от необходимости выбираться из-под теплого одеяла, чтобы потушить свет в спальне и поможет избежать случайных ударов об углы и стены при возвращении к кровати в полной темноте.

Люстры с пультом не требуют дополнительных знаний при установке, ведь их монтаж не отличается от подключения других источников света. Крепление такой люстры происходит по одному из описанных выше способов, а управлять освещением позволит уже встроенный контроллер.

При этом не рекомендуется избавляться от настенного выключателя, ведь каждый наверняка испытал на себе, сколько времени иногда занимают поиски пульта от телевизора и неоднократные возвращения из очередного похода в магазин без новых батареек.

Как правильно подключить люстру дома самостоятельно: инструкция и советы

Непрофессионалу работать с электричеством опасно. Именно поэтому для работ по монтажу обычно приглашают специалиста-электрика, даже для таких несложных операций, как установка потолочного светильника.

И всё-таки многие хозяева рискуют начинать работать с проводкой. На первых порах, разумеется, возникает множество вопросов, и незаменимым помощником становится полезная информация в Интернете. Как правильно подключить люстру, Вам расскажет наш интернет-ресурс. Разберёмся последовательно, по этапам, что нужно сделать, и разберёмся в разных вариантах подключения.

Определяем провода на потолке

Итак, в первую очередь нужно разобраться в имеющейся проводке. Тут могут быть два-четыре проводника трёх типов:

• «фаза»;
• «ноль»;
• заземление (только в новостройках и домах после реконструкции).

Последний тип можно вычислить по жёлто-зелёному цвету, который он должен иметь по стандарту. Если у Вас нет заземления у люстры, его лучше сразу тщательно заизолировать (при отключенном электричестве) и далее не обращать на него внимания.

Обязательно есть «ноль», остальные провода — это «фаза». Обычно первый — синего цвета, а вторые — чёрного или коричневого. Но определить их точно можно т. н. прозвонкой, для чего используют тестер-мультиметр или индикаторную отвёртку.

На электрощитке свет должен быть включен, поэтому действуют с максимальной осторожностью, ни в коем случае не касаясь руками и другими частями тела проводов.

Индикаторной отвёрткой работать просто. Нужно её концом коснуться оголённого провода, и зажёгшийся огонёк покажет «фазу». Если он не загорелся — это «ноль».

«Прозвонка» с помощью мультиметра идёт следующим образом. Его переводят в режим «вольты», затем щупы попарно подключаются к оголённым проводам. Если Вы подключились к двум фазам, параметры на дисплее тестера не изменятся. Если это фаза и ноль, мультиметр должен показать 220 В.

Чтобы запомнить результаты, лучше нанести отметки — например, цветным маркером или липкой лентой. Далее электроснабжение на щитке отключается.

Подключение светильника с двумя и тремя проводами

Если и у прибора, и на потолке по два проводника, они попарно скручиваются друг с другом в любом сочетании, ошибиться тут невозможно.

Если же в проводке три «выхода», а выключатель двойной, возможны такие варианты:

1. Фазы скручиваются между собой и подключаются к одному из проводников, оставшиеся два — между собой. В таком случае для выключения светильника надо будет нажимать обе клавиши выключателя.
2. Одна из фаз подключается, вторая изолируется. При таком варианте одна из клавиш останется просто неактивной.

Речь до сих пор шла о монтаже светильника с одной лампочкой, теперь поговорим о более сложных конструкциях — Вы поймёте даже как подключить 5-рожковую люстру.

Монтаж светильника с несколькими рожками

Разберёмся сначала с ситуацией, когда в комнате двухклавишный выключатель.

В люстрах от каждого рожка идёт по два проводника, синий «ноль» и коричневая «фаза». Необходимо разделить их все на три группы. Объясним, что нужно сделать:

1. В первую очередь — скрутить все «нули».
2. Остальные, которые соответствуют «фазе», разбиваются на две группы. Принцип простой: за одну будет отвечать одна клавиша, за другую — другая. Разбивка может быть какой угодно: 2+2 или 3+1 для четырёхрожковой люстры, 3+2 или 4+1 для пятирожковой и т. д. Главное — не допустить скрутки «фаз» прибора с «нулями».
3. К проводам на потолке подключение идёт по обычной схеме. «Фазы» — к «фазам», «ноль» — к «нулю».

Если клавиша у выключателя одна, нужно скрутить провода люстры по цветам, то есть получится не три группы, а две. Все лампы, соответственно, будут включаться и выключаться одновременно по нажатию.

Три клавиши у выключателя (и более) бывают обычно тогда, когда кроме люстры он контролирует ещё какое-то локальное освещение. Поэтому никаких принципиальных отличий в монтаже в данном случае нет.

Особенности галогенных приборов

Несмотря на конструктивные отличия, такие люстры подключать даже проще. Дело в том, что они питаются от сети 12 или 24 В, поэтому на входе установлен понижающий трансформатор. Схема уже заранее собрана, и свободными остаются только два провода, ведущие от скрутки — их и нужно подсоединить в любом порядке к «фазе» и «нулю» на потолке.

Если люстра комплектуется ещё пультом ДУ, то помимо трансформатора она оснащается ещё блоком питания. Также к двум проводникам добавляется третий — антенна приёмника. Его при подключении задействовать не нужно — он отвечает за связь с пультом.

ВАЖНО! Светильники с трансформаторами или пультами дистанционного управления НЕЛЬЗЯ подключать к выключателю с диммером.

Соединение с электросетью

Особенности связаны с подключением уже подготовленных проводников люстры к проводам выключателя. Здесь настоятельно рекомендуют обойтись совсем без скруток — особенно если соединяются алюминиевая и медная проводка.

Такой контакт будет постепенно окисляться, что приведёт в лучшем случае просто к нагреву (отследив по запаху, можно исправить положение), но он может начать искриться. Это опасно, особенно при близости обоев и других легковоспламеняющихся материалов.

Обычно к люстрам в комплекте идут клеммные коробки. Однако аналогичные устройства можно найти в магазине, тем более что по качеству они обычно даже превосходят.

Например, в продаже можно найти:

• Полиэтиленовые клеммники. Внутри них находится гильза из латуни, куда провода вставляются и зажимаются винтами. Есть нюансы: алюминий зажимать нельзя (в крайнем случае — подтягивать соединение раз в год), латунь — очень аккуратно.
• Колодки из чёрного пластика — Terminal Blocks. Из плюсов — прижимает не винт, а металлическая пластина, и больше подходит для алюминия, недостаток — громоздкость (продаются по 6 гнёзд минимум).
• Самозажимные клеммники. Это удобные одноразовые изделия, которые автоматически прижимают провода и не дают выпасть.
• Коробки с рычажками от Wago. Также изделия с удобной конструкцией, однако могут использоваться многоразово, подходят для проводов разного диаметра и типа, в целом упрощают процесс соединения.
• Скотч-локи. Подойдут только для светодиодных светильников и других слаботочных приборов. Однако в остальном также удобны — просты, дешевы и не требуют снятия изоляции. Защёлкиваются плоскогубцами.

Что делать, если скрутка проводов люстры не лезет в отверстие клеммной коробки? В таком случае к ней припаивается проводник с сечением не менее 0,5 мм2, и в клеммник вставляется его свободный конец.

Итак, теперь, если Вам нужно сменить осветительный прибор в своей квартире или доме, Вы сможете это сделать при помощи нашего руководства и советов опытных товарищей. Купить люстру можно у нас — в магазине «Республика света».

Как подключить трехпозиционный выключатель света (сделай сам)

Схемы 3-позиционного переключателя и инструкции по замене однополюсного переключателя на 3-позиционный переключатель.

Время

Полный день

Сложность

Промежуточный

Стоимость

$51–100

Введение

В этой статье представлены схемы, показывающие, как подключать трехпозиционные переключатели. Проводка сложнее, чем у традиционного однополюсного выключателя, но мы объясним, как выполнять соединения. Как только вы закончите, вы сможете управлять светом с помощью двух выключателей.

Tools Required

• 4-in-1 screwdriver
• Electrical tape
• Needle-nose pliers
• Non-contact voltage tester
• Utility knife
• Wire stripper/cutter

Materials Required

• 14- Кабель 3 или 12-3
• Трехпозиционные выключатели (2)

Подключение 3-позиционного выключателя освещения

Подключение 3-позиционного выключателя освещения, безусловно, сложнее, чем подключение более распространенного однополюсного выключателя, но Вы можете понять это, если будете следовать нашей схеме подключения трехпозиционного переключателя.

С помощью пары трехпозиционных переключателей можно либо замыкать, либо размыкать соединение, замыкающее цепь к свету. Вся проводка проекта выключателя света может быть завершена за несколько часов, если вам не нужно снимать и ремонтировать гипсокартон.

Продолжайте читать и узнайте, как подключить выключатель света. Кроме того, используйте схему подключения 3-позиционного переключателя, чтобы изучить проводку переключателя света.

Для визуального пошагового руководства по подключению трехпозиционного выключателя света посмотрите это видео:

Проект шаг за шагом (5)

Указания по самостоятельному подключению 3-ходового выключателя:

Чтобы добавить выключатель, вы будете использовать одну из двух схем подключения выключателя света (показанных ниже), в зависимости от того, поступает ли питание к вашему выключателю света в первую очередь (наиболее обычная ситуация) или сначала к светильнику. В любом случае выполните следующие пять шагов для подключения трехпозиционного выключателя освещения:

• Отключите правильную цепь на электрическом щите.
• Добавьте электрическую коробку для второго трехпозиционного переключателя в подвале.
  • Совет: Вероятно, вам также потребуется заменить существующую распределительную коробку на более крупную, чтобы разместить дополнительные провода для трехпозиционного переключателя.
• Пропустите отрезок кабеля NM типа 14-3 (или 12-3, если вы подключаетесь к проводу калибра 12) между двумя коробками. Кабель 14-3 имеет три изолированные жилы: белую, черную и красную (плюс оголенный провод заземления).
• Подсоедините провода к новым 3-позиционным переключателям с помощью заземляющих винтов, используя одну из двух схем подключения (рис. A или B).
  • Профессиональный совет: Переключатели будут идентифицированы по наклейке на общей клемме и/или винт клеммы будет другого цвета.
• Не забудьте обмотать черной изоляционной лентой концы всех белых проводов, используемых в качестве проводников между трехпозиционными переключателями. Если у вас есть установка, показанная на рис. А, также обмотайте черной лентой белый провод от выключателя до фонаря.
  • Совет для профессионалов: Таким образом, вы и другие будете знать, что эти провода «горячие», а не нейтральные, как большинство белых проводов.

Если у вас алюминиевая проводка, обратитесь к лицензированному специалисту, сертифицированному для работы с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 02 июня 2020 г.

Похожие проекты

electric — Как заменить светильник с трехпозиционным переключателем

спросил
4 года 10 месяцев назад

Изменено
1 год, 3 месяца назад

Просмотрено
9к раз

Коробка] У меня есть светильник над лестничной клеткой. Есть два живых переключателя, которые управляют им, один внизу лестницы, один наверху. Проводка относительно новая, около 25 лет (вся медь, без ручки и трубки).

Я удалил существующий светильник, который работал хорошо, с намерением установить новый светильник. Я забыл сделать пометки о том, как существующий был подключен к потолочной коробке. Есть два черных, два белых провода и один оголенный медный провод заземления. Один черный провод всегда под напряжением, он как бы независим от двух выключателей. Другой черный провод и два белых провода обесточены независимо от двух переключателей. У меня есть мультиметр для измерения тока.

Я не понимаю, как мне подключить новый светильник. Пожалуйста помоги!

• электрика
• проводка
• выключатель
• светильник

9

Подведем итоги. Я, как инженер-электрик, не мог этого понять. У меня есть электрик. Он сказал, что это было непросто, так как первоначальная установка все равно была неправильной. Он нашел обходное решение и через 2-3 часа, наконец, заставил его работать. Это было неприятно и немного дорого, но я усвоил урок: всегда делайте фотографии «до», делайте пометки, прежде чем разбирать.

3

Хорошо, сначала вам нужно снять накладки с двух переключателей и сделать фотографии.

Скорее всего, два из этих проводов предназначены для соединения в качестве «путешественника» между переключателями. Или, возможно, что один горячий провод подает питание на эту установку, вам нужно послать горячий по какой-то линии (может быть, другой черный), чтобы схема заработала. В этом случае один из белых нейтральный, а другой переключается на горячую лампу.

Вы можете увидеть несколько вариантов подключения 3-позиционных переключателей на странице https://www.easy-do-it-yourself-home-improvements.com/3-way-switch-wiring-diagram.html

В следующий раз , сфотографируйте раньше!

Обычно два 3-позиционных переключателя подключаются «сверху вверх» и «снизу вниз», и один общий контакт подключается к сети, а другой к устройству.
