Как установить и подключить люстру самому, своими руками.

Люстра — классический,
наиболее эффективный источник освещения
жилых помещений. Расположение люстры посередине потолка, позволяет достигнуть
наиболее равномерного распределения светового потока. В зависимости от конструкции, люстры либо
подвешиваются на крюк, либо
жестко крепятся к потолку с помощью дюбель-гвоздей(потолочное крепление).
Имеется два основных варианта установки люстр потолочного крепления.

1. На потолок, к месту, где подведены питающие провода, с помощью дюбель — гвоздей
крепится специальная перфорированная планка, входящая в
конструкцию люстры. Но перед этим на планку с помощью гаек крепятся два винта. Набор
отверстий позволяет сделать это так, что расстояния между винтами и
между отверстиями в корпусе совпадает.

После того как, планка прикреплена к поверхности
потолка, питающие провода присоединяются, корпус люстры одевается обратно, декоративные гайки
накручиваются и затягиваются.

Очень
часто, в квартирах (особенно старой планировки) посреди потолка, имеется довольно большое отверстие,
предназначенное для крепления крюка подвесной люстры. В этом случае, необходимо немного сместить место
крепления планки, но с таким расчетом, что-бы, это отверстие оказалось закрыто корпусом, после его установки.

Таким образом, устанавливаются большинство современных бюджетных люстр. И, надо сказать,
намного удобнее, проводить их установку вдвоем, желательно — c использованием
устойчивой лестницы-стремянки.

Дело в том, что после крепления установочной планки, необходимо произвести подключение питающих
проводов. Это гораздо удобнее делать с помощью обеих рук — а ведь при этом, приходится держать
на весу люстру. Некоторые электрики выходят из этого положения, при помощи достаточно
прочного проволочного крюка, на который можно ее временно подвесить.

2.Нередко, встречаются люстры, так сказать — со встроенной «начинкой». Это может быть, например,
понижающий трансформатор или исполнительный электронный блок дистанционного управления — контроллер. Такие люстры крепятся
к потолку немного по-другому. Их корпус состоит из двух частей — более массивного основания, с понижающим трансформатором или
или блоком контроллера и внешней панели, с некоторым
количеством, декоративно оформленных электрических патронов — светильников.
В первую очередь, к потолку крепится основание, с помощью
3-х (иногда 4-х) дюбель-гвоздей. Если потолок гипсокартонный — используются специальные дюбеля — «бабочки».

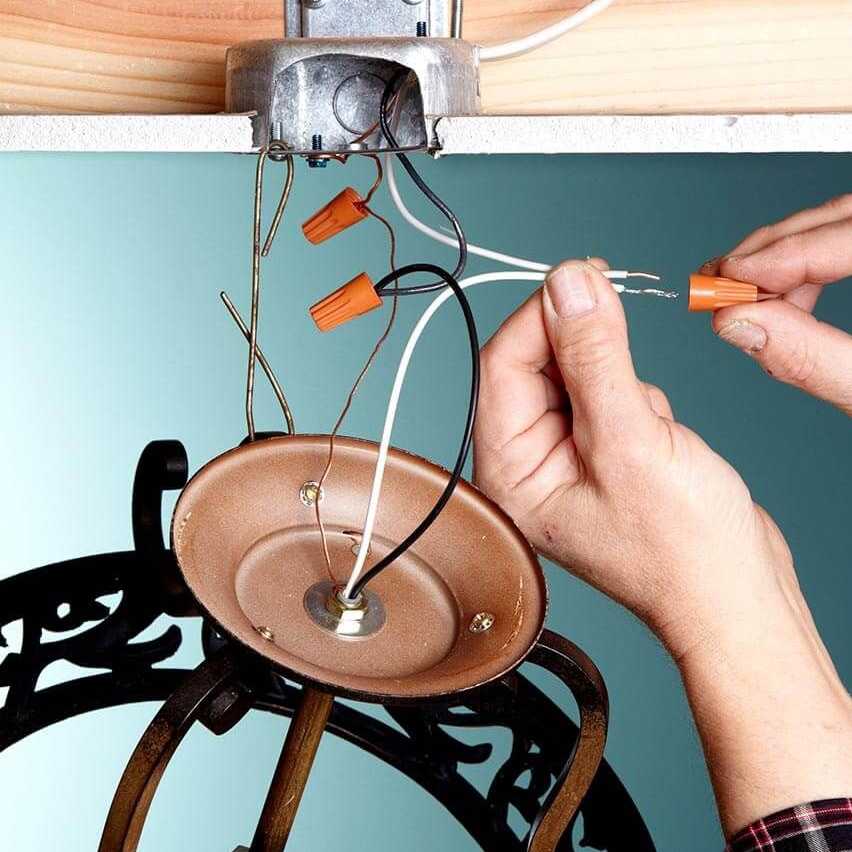

Далее, производится подключение питающих проводов.
Два питающих провода подключаются к контактам клеммника присоединенным к первичной обмотке
трансформатора или питающему клеммному разъему контроллера.
Маркировка этих контактов — L(фаза) и N(рабочий ноль). Если имеется третий, заземляющий провод его следует
подключить к клеммному контакту — PE(земля), а в его отсутствии
к корпусу люстры. На основание снизу присоединяется внешняя панель, с помощью винтов с декоративными шляпками.

В обоих случаях, перед установкой обязательно демонтируются легкобьющиеся детали — стеклянные или хрустальные отражатели и рассеиватели.
После того как, люстра подключена и установлена, вворачиваются (или вставляются) эл. лампы и проверяется работоспособность во всех режимах.
Хрупкие и легкобьющиеся детали устанавливаются в последнюю очередь.

Если крюк уже имеется, то
остается только, подвесить на него люстру и присоединить питающие провода, затем поднять вверх
декоративный колпачок скрывающий крюк и место электрического соединения, и зафиксировать его в этом положении.
Что бы декоративный колпачок полностью закрывал место крепления и соединения, крепежный крюк не
должен выступать слишком далеко от поверхности потолка.
После этого, вкручиваются эл. лампы, и проверяется работоспособность во всех режимах. В последнюю очередь,
как всегда — устанавливаются легко бьющиеся и хрупкие части.

Как подключить провода.

Что касается «хрущевок», «сталинок»,» ленининградок» и прочих квартир в домах строившихся
до 1991 года
— подключить люстру в них несколько проще, нежели в объектах новостроя.
После демонтажа старой
люстры, в комнате , чаще всего, можно увидеть такую картину. Посередине потолка — отверстие
для крепления крюка, из него же (или рядом с ним) торчат три провода. На стене двухклавишный
выключатель(как вариант — два одноклавишных),
если снять его крышку, видно — подключенный так-же, к трем проводам.

Если выключатель один
одноклавишный, третий
провод как правило, все-равно — рядышком, отведен в сторонку и изолирован. Это означает, что скорее всего,
что бывшая люстра имела, только один режим освещения и была подключена только к двум из трех проводов, торчащих
из потолка. В прихожей, кухне, спальне, туалете, в ванной — из потолка торчат два питающих провода
и вариантов нет, проводка проложена для
подключения однорежимного светильника (люстры).

Все же, большинство люстр советского периода было
рассчитано на три режима освещения:
1. Режим неяркого освещения — горит только центральная лампа, а в вариантах без светильника с центральной
лампой — меньшая часть боковых.
2. Режим умеренно яркого освещения — центральная лампа не горит, горят боковые лампы, а в вариантах без
центрального светильника — большая часть боковых.
3. Режим полной яркости — горят все лампы.

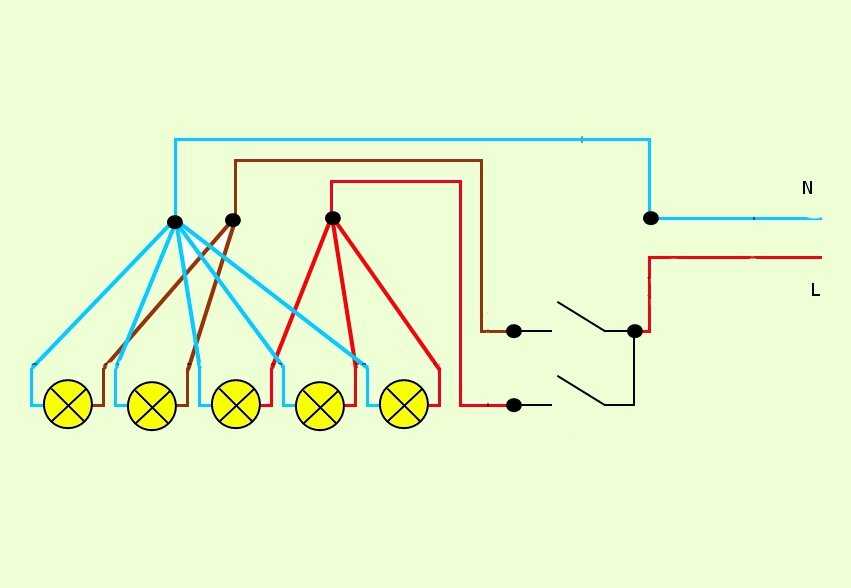

Принципиальная электрическая схема трех-режимной люстры включает в себя две электрические ветви, в каждой из которой — группа электрических
светильников, подключенных между собой параллельно. Один из трех проводов, выходящих из люстры является общим,
для обеих ветвей. Если между общим проводом и каким-либо, из двух остальных, возникает рабочее напряжение — одна
из групп работает. Если напряжение присутствует между общим проводом и обоими остальными — работают обе группы.

В однофазной сети напряжение возникает между фазой и рабочим нулем. Если общий провод люстры постоянно подсоединен к рабочиму нулю,
а на два остальные через двойной выключатель подается фаза — такое подключение можно считать правильным.
Если общий провод люстры постоянно соединен с фазой, а на два остальные через выключатель подается рабочий ноль
— люстра так-же будет работать. Но полностью правильным такое подключение считать нельзя, оно не исключает поражения эл. током человека при
замене перегоревших ламп, при «нерабочем» положении выключателя. Наглядное изображение
подключения люстры через двойной выключатель вы можете посмотреть здесь

Итак, в любом случае, самое главное — найти из трех проводов, торчащих из потолка, один, общий.
Готов предложить вам два способа, решения этой проблемы.
Первый способ более простой и легкий.

Провода торчащие из потолка аккуратно разводим в стороны, после чего переводим обе клавиши выключателя,
в положение «включено». Индикаторной отверткой поочередно касаемся оголенных концов. Если огонек в отвертке
загорается, на двух проводах, а на третьем — нет, то скорее всего проводка смонтирована правильно, а третий
провод (где огонька не было) является общим.

Чтобы окончательно удостовериться, переводим обе клавиши выключателя
в положение «выключено» и проводим вторичную проверку наличия напряжения, на концах проводов. Если индикатор
ни где не светится, значит все в порядке, выключатель размыкает электрическую цепь, отсекая фазу.

Рассмотрим другой вариант. При полностью включенном, а так же, полностью отключенном выключателе огонек
индикатора загорается при касании оголенного конца, только одного провода. Это означает во-первых, что проводка
смонтирована не совсем правильно, во-вторых, этот провод по-видимому, и является общим.
А если нет?
Ведь, очень часто, в последнем случае, индикатор загорается при касании абсолютно любого из трех проводов,
при любом положении выключателя. Дает о себе знать, так называемая, «электрическая наводка».

Если возникают подобные неясности, что-бы развеять сомнения, лучше обратиться к другому способу поиска
общего провода, хотя и более сложному, но более надежному.
Для этого, лучше всего, воспользоваться современным измерительным прибором — цифровым мультиметром.
Ставим мультиметр в положение для измерения переменного напряжения (ACV), переводим одну из клавишей электрического
выключателя в рабочее положение.

Поочередно касаясь оголенных концов щупами мультиметра, ищем, два проводника (из трех,торчащих
из потолка), на которых присутствует напряжение. Очевидно, что общий проводник — один из них. Осторожно помечаем эти
два провода (можно просто отогнуть их в сторону, не перемыкая). Далее, переводим включенную клавишу выключателя, в положение
выключено, а другую наоборот, включаем. Проверяем напряжение между помеченными проводами — оно должно исчезнуть.

А если нет под рукой мультиметра? Можно воспользоваться простейшим измерительным прибором электрика —
контрольной лампочкой. Электрический патрон заряженный двумя проводами с вкрученной эл. лампой — позволит
наглядно определить присутствие напряжения между проводами. Применение «контролек» запрещено ПУЭ —
они считаются небезопасными.

Одним из
щупов мультиметра встаем на оставшийся, третий провод и прикасаемся поочередно другим щупом, к оголенным концам двух помеченных
проводов. Прикоснулись к одному, напряжения нет. Прикоснулись к другому — есть напряжение. Этот проводник и будет являеться общим,

для эл. ветвей нашей люстры, его небходимо пометить особо.

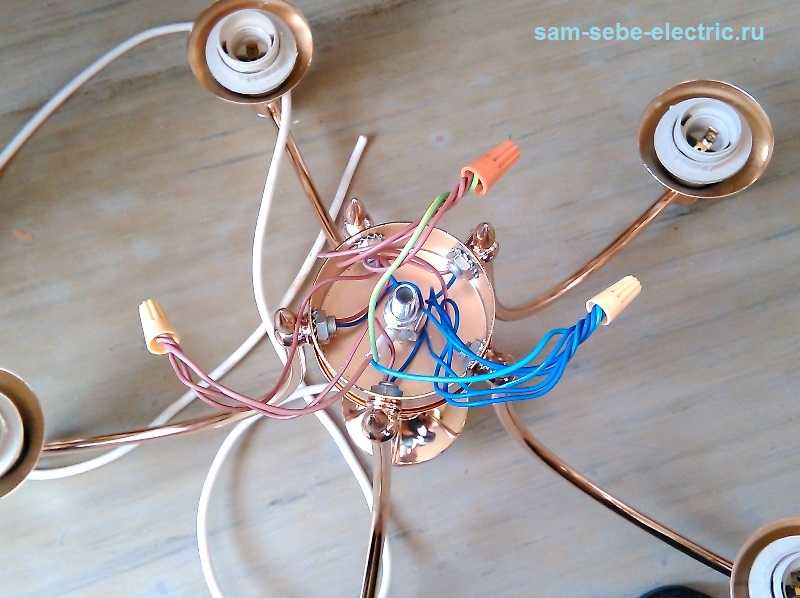

Дело осталось за малым, обнаружить общий проводник на самой
люстре. Вкручиваем все лампочки. Поставив мультиметр в режим измерение сопротивления(R), на предел 200 ом, производим измерение поочередно, между
тремя концами проводов выходящих из люстры. Находим два провода, сопротивление между которыми больше всего. Ни один из
них, общим не является. Общим будет оставшийся — третий. Помечаем его.

Теперь, когда нам известны общий провод люстры и общий
питающий, можно приступить к подключению. Предварительно, отключаем напряжение в квартире полностью. Присоединяем провода люстры
с помощью клеммного соединителя, к питающим концам, торчащим из потолка — общие вместе, остальные произвольно.

При наличии у люстры дополнительно, четвертого провода с изоляцией желто-зеленого цвета (заземляющего), последний изолируется
и никуда не подключается. Подаем напряжение,
проверяем работу люстры. Если не допущено ни каких ошибок — все должно работать.

В современных квартирах вместо трех, из потолка торчат четыре провода. Четвертый провод — заземляющий, в остальном все так-же, как и в старых квартирах.
Если он, имеет желто-зеленый цвет изоляции (как и положено) тогда, все просто. Он должен присоеденяться к корпусу
люстры, через выходящий из нее провод, такого-же цвета. В случае, если изоляция всех четырех проводов (выходящих из потолка) имеет
белый цвет, найти его бывает хлопотно.

Первым этапом, выключается вводной автомат щитка. Далее берется
кусок провода, достаточно длинный, что-бы дотянуться до радиатора водяного отопления. Один из его концов зачищается(снимается изоляция)
и наматывается на вентиль батареи (неокрашенная ее часть), второй зачищается и присоединяется к щупу мультиметра.
Мультиметр ставится в режим измерения сопротивления, вторым щупом проверяем поочередно все четыре провода.
Провод, на котором мультиметр покажет сопротивление (оно должно быть очень незначительным) и является заземляющим.

Как подключаются люстры с дистанционным управлением.

Люстры снабженные пультом дистанционного управления — наиболее современные бытовые осветительные устройства.
Конструктивно состоят из нескольких ветвей светильников (часто светодиодных) и управляющего устройства — контроллера.
Помимо, собственно, функции освещения, подчас такие люстры могут играть роль многопрограммного цветомузыкального устройства, снабжены
таймером. Управляются при помощи дистанционного пульта, специально прилагающегося к ним. Это достоинство,
является одновременно и их недостатком — людям свойственно, постоянно терять абсолютно любые дистанционные
пульты, даже не выходя из комнаты.

Люстры снабженные двумя пультами управления — дистанционным и базовым стационарным (с функцией поиска) лишены
и этого недостатка. Базовый стационарный пульт управления устанавливается и подключается в место
настенного выключателя. С помощью функции поиска, можно быстро отыскать «потерянный» дистанционный пульт,
имеющий в своей конструкции звуковой зуммер.

Люстры без стационарного пульта, снабженные только пультом дистанционным, подключаются к питающей сети очень легко.
В старых квартирах достаточно подключить из трех проводов торчащих из потолка два — общий и любой, из оставшихся, заземление корпуса не подключается. Оставшийся неподключенным, провод надежно изолируется, отгибается в сторону.

В новых квартирах (где из потолка торчат четыре провода) подключается еще и заземление корпуса люстры.
Настенный выключатель либо остается на своем месте, в постоянно включенном состоянии, либо убирается вовсе.
В последнем случае, два из трех проводов, на месте выключателя, соединяют между собой. Какие именно два —
легко определить опытным путем, поочередно перемыкая все три провода между собой, одновременно включая
люстру «дистанционкой».

Дело обстоит не намного сложнее, с люстрами имеющими еще и стационарный пульт, который требует питания 220 вольт,
для своей нормальной работы. Поэтому, необходимо его этим питанием обеспечить.
В первую очередь, отключив питание в распред. щите, необходимо демонтировать настенный выключатель, аккуратно развести в стороны концы проводов,
к которым он был подключен. На потолке соединяем общий и любой другой провод (кроме заземляющего), вместе. Так они у нас теперь
и останутся. Включаем питание, между оголенными концами двух (из трех) проводов, к которым был подключен выключатель,
должно появиться напряжение — проверяем с помощью мультиметра.

Эти провода должны подсоединятся к клеммам
L и N стационарного пульта, а последний провод — к клемме «выход», в разных пультах она может обозначаться по
разному, необходимо внимательно познакомится с инструкцией (обязательно прилагается к люстре). Если имеется
клемма PE — не подключайте ее никуда. Один из проводов люстры подключается к сдвоенному потолочному питающиму
проводу, второй к одиночному, третий, заземляющий корпус — к заземляющему проводу из потолка, если он имеется.

Контроллеры с дистанционным управлением, для люстры.

Любая люстра с дистанционным управлением содержит в себе специальное устройство — электронный контроллер.
С помощью его, осуществляется перебор различных режимов освещения, путем включения-отключения групп светильников,
входящих в состав люстры, с помощью дистанционного пульта, либо согласно заранее заданной программы. Иногда, подобное устройство, вместе с пультом управления можно приобрести в
розничной продаже, отдельно от люстры, за сравнительно небольшие деньги.

Изменив схему подключения
светильников люстры и подключив ее через контроллер, можно добиться кроме собственно, дистанционного
управления ее режимами, еще и улучшение функциональности, за счет увеличения количества этих режимов.
Ведь, если с помощью двухклавишного выключателя, возможно управление двумя ветвями эл. цепи люстры,
то с контроллером, количество их возрастает, в среднем (зависит от исполнения ), до шести. Плюс, возможность
программировать поведение, подключенных источников света. Ниже,
в качестве примера расположена электрическая схема подключения люстры, состоящей из пяти светильников.

Так как размеры корпуса контроллера невелики, при монтаже его легко спрятать, например, в достаточно большое отверстие
на потолке, предназначенное для крепления крюка.
Первый выключатель предназначен для переключения люстры в «рабочее» положение — через него подается питание
в схему контроллера.
Второй выключатель — аварийный, предназначен для включения части люстры, в случае выхода контроллера из строя.
Обычно, подключают его далеко не всегда, и совершенно напрасно — поломка сложного электронного устройства, произведенного в КНР, это обычное дело.
Подключение люстры через контроллер TC-42A смотрите здесь

Все работы связанные с прикосновением к оголенным концам проводов производятся при полном снятии напряжения.

В начало.
На главную.

Использование каких — либо материалов этой страницы,
допускается при наличии ссылки на сайт «Электрика это просто».

Как подключать люстры — на 2 и 3 провода, к одноклавишному и двухклавишному выключателям

Перед началом монтажа осветительного прибора, необходимо провести целый ряд работ по подготовке.

• Необходимые инструменты ↓
• Обозначения проводов ↓
• Схемы подключения ↓
• 2 провода на люстре, 2 на потолке ↓
• 3 и более провода на люстре и 2 на потолке ↓
• 2 провода на люстре, 3 и более на потолке ↓
• Несколько люстр к 1 одноклавишному выключателю ↓
• Несколько люстр к 1 трёхклавишному выключателю ↓
• 1 люстра на 2 разных выключателя ↓
• Подключение люстры с вентилятором ↓
• Крепление люстры на потолке ↓
• Крепление люстры не более 3-4 кг ↓
• Крепление люстры более 5 кг ↓
• Крепление люстры с помощью кронштейна ↓
• Наращивание или удлинение проводов при подключении ↓
• Сечение провода для подключения люстры ↓
• Техника безопасности ↓

К ним относятся следующие процессы:

1. Первоначально, необходимо убедиться в наличии проводки. Это относится только к тем случаям, когда происходит не замена старой люстры на новый прибор, а при первичном проведении освещения.
2. Решить вопросы прокладки проводов, тут существует 2 варианта: пустить их прямо по поверхностям помещения, либо спрятать внутри. При выборе второго варианта, потребуются еще дополнительные работы по монтажу штроб в поверхностях стен. Если же было решено не прятать проводку, то надо позаботиться о наличии специальных каналов из пластика, внутрь которых будет убран кабель.
3. Заблаговременно сделать отверстия, как для установки выключателя освещения, так и для монтажа коммутационной коробки.

Только после завершения перечисленных подготовительных процедур, можно переходить к следующим этапам.

Необходимые инструменты

Другим этапом подготовительных работ является сбор и приобретение необходимых для монтажа осветительного прибора инструментов.

Обязательно в наличии должны быть:

• указатель напряжения, который в случае необходимости можно заменить индикаторной отверткой;
• нож с острым лезвием;
• рулон изоляционной ленты;
• пассатижи;
• мультиметр;
• клеммная колодка, количество клемм в которой определяется техническими особенностями конструкции люстры, которую планируется подключать;

Только после того, как все перечисленные приготовления будут сделаны, можно приступать к началу самих работ.

Обозначения проводов

Все контакты на люстре, которые предназначены для подсоединения к общей проводке, имеют специфические обозначения:

1. Буква L обозначает фазный провод.
2. Буква N используется для обозначения нулевого проводника.
3. Комбинация букв PE является обозначением заземляющего проводника, который традиционно имеет зелено-желтую окраску.

Стоит отметить, что подобные обозначения стали активно использоваться относительно недавно, поэтому в случаях, когда происходит подключение люстры старого образца, процесс будет усложнен тем фактом, что разбираться в проводниках потребуется самостоятельно.

В цветовом обозначении имеется также два важных нюанса, которые нужно знать и учитывать:

1. Не существует каких-либо общепринятых международных стандартов, которые регламентируют цветовое обозначение проводов, поэтому у разных производителей этот параметр может различаться.
2. Принятое в РФ обозначение проводов при помощи определенного цвета было подвергнуто ряду изменений в 2011 году. По этой причине у осветительных приборов разного года выпуска этот параметр также может различаться.

Схемы подключения

Схемы подключения зависят от множества различных факторов, таких как:

1. Количество проводов в люстре или на потолке.
2. Число подключаемых осветительных приборов.
3. Технические особенности.
4. Разновидность и количество имеющихся выключателей.

2 провода на люстре, 2 на потолке

1. Поскольку количество проводов в потолке и осветительном приборе одинаковое, то их необходимо соединить между собой. Это осуществляется при помощи использования скрутки.
2. При замене старой люстры, скрутка зачастую отламывается и провода становятся слишком короткими для того, чтобы сделать новое соединение. В такой ситуации необходимо задействовать колодку с необходимым количеством клемм.
3. Провод с фазой должен быть подключен к контакту, находящемуся в центре патрона, а подсоединенный выключатель размыкать его. Это правило не является обязательным для исполнения, но следование ему повышает степень безопасности.

3 и более провода на люстре и 2 на потолке

1. При таких особенностях проводки в случае установки люстры с большим количеством лампочек, необходимо учитывать, что включать их можно будет только все сразу. Поэтому целесообразно установить исключительно одноклавишный выключатель.
2. Особенности производимого подключения зависят от того, как производитель провел соединение проводов патрона. В подавляющем большинстве у современных моделей они имеют попарное соединение, в таком случае весь процесс осуществляется точно так же, как это было описано в первой схеме.
3. В более сложных ситуациях необходимо провести самостоятельное параллельное соединение проводов из патрона. Для этого часто используется специальная перемычка, которая устанавливается на колодке с клеммами.
4. Альтернативным вариантом, который исключает наличие перемычки, является удаление крепежных винтов у первой и третьей клеммы. После этого первый провод левого патрона пропускается через первую в третью клемму. Подобная процедура повторяется и с крайним проводом правого патрона.

2 провода на люстре, 3 и более на потолке

1. Используя индикатор фазы необходимо идентифицировать общий провод, выходящий из потолочной поверхности.
2. Альтернативным способом определения является подключение 2 случайных проводов и, если при нажатии двух клавиш на выключателе, освещение функционирует, то схема является рабочей и не требует внесения изменений.
3. После этого общий и любой второй провод фиксируется и соединяется в клеммах с проводами от люстры.
4. Если необходимо разнообразить виды включения света при нажатии разных клавиш на выключателе, то потребуется соединение проводов внутри одной клеммы или монтаж специальной перемычки.

Несколько люстр к 1 одноклавишному выключателю

В помещениях, которые отличаются значительной площадью, или просто в случае необходимости иметь яркое и сильное освещение, зачастую устанавливается сразу несколько источников света, которые подключаются к выключателю, имеющему одну клавишу.

В подобных ситуациях подходит следующая схема:

1. Подключение светильников производится по параллельной схеме, каждая люстра рассматривается также, как при подключении одной с большим количеством патронов.
2. Общий провод определяется по той же методике, которая была описана в предыдущей схеме.
3. Допускается использовать единую распределительную коробку для всех источников света, или каждому поставить индивидуальную установку. Тот или иной вариант возможен в зависимости от особенностей проложенной внутри помещения проводки.
4. При установке многорожковых люстр необходимо учитывать этот нюанс: соединение происходит параллельно, также, как и в схеме, которая была описана для ситуаций с двумя потолочными проводами и большим количеством, выходящим из самого светильника.

Несколько люстр к 1 трёхклавишному выключателю

Необходимость подключения сразу трех источников света к выключателю, который обладает тремя клавишами, является более редкой ситуацией.

Но поскольку в некоторых помещениях он все-таки встречается, ниже и для него приводится специальная схема:

1. Левые провода светильников подсоединяются к нулевому проводу.
2. Правые провода параллельно соединяются с проводами выключателя при помощи клеммной планки.
3. Общий провод выключателя подключается к фазе.

После реализации данной схемы на практике, можно при помощи определенной клавиши на выключателе управлять отдельным светильником. Наибольшее распространение данный способ приобрел благодаря системам, при которых из одной точки происходит управление освещением в ванной комнате, кухне и туалете.

1 люстра на 2 разных выключателя

Все большей популярностью начинает пользоваться управление одним источником света из нескольких разных мест, это реализуется благодаря наличию нескольких выключателей. Наиболее актуальным такой вариант является для помещений с длинными коридорами или несколькими этажами.

Для создания такой системы подойдет следующая схема:

1. Подключить фазный провод от распределителя к центральному контакту с входом, который расположен в первом выключателе.
2. Два контакта с выходом при этом подсоединяются к подобным проводам, выведенным из другого выключателя.
3. Общий входной контакт в том выключателе, где он остался свободным, должен быть подключен к общему проводу люстры.
4. Провод люстры, оставшийся свободным, подключается с нулем в распределительной коробке.

Подключение люстры с вентилятором

Для такой разновидности нужно придерживаться следующего алгоритма действий:

1. Определить в распределителе нулевой провод, фазу и заземление, которое актуально при монтаже подобных люстр в строениях современного образца.
2. Нулевой провод, идущий от люстры, подключается к нулю в распределительной коробке.
3. После этого подключается фаза с соответствующим проводом распределителя.
4. Последним происходит подключение заземления, в большинстве случаев этот провод имеет желто-зеленую окраску.

Крепление люстры на потолке

Для осуществления крепежа светильников, существует также ряд различных вариантов, выбор зависит от особенностей и параметров люстры.

Крепление люстры не более 3-4 кг

Для этого возможно использовать обычный крюк:

1. Первоначально необходимо, используя перфоратор, проделать отверстие соответствующего диаметра в поверхности потолка.
2. В проделанное отверстие вставляется дюбель из пластика.
3. Вворачивается металлический крюк со специальной резьбой.

Приведенный способ также идеально подходит для крепления источника освещения на деревянных перекрытиях, но он запрещен для реализации, если потолок выполнен из гипсокартона.

Крепление люстры более 5 кг

Для крепления светильников с более значительным весом, который составляет 5 кг.и более, необходимо задействовать анкерные болты со встроенным крюком и диаметром не менее 10 мм².

Алгоритм действий в таком случае будет выглядеть следующим образом:

1. В потолочной поверхности проделывается отверстие при помощи перфоратора.
2. В проделанное отверстие вставляется анкер, после чего его необходимо с максимальной силой затянуть.
3. В большинстве случаев, люстры подобного типа имеют в составе своей конструкции специальную декоративную чашу. Она свободно передвигается и должна быть поднята до самого верха, чтобы с ее помощью можно было спрятать место крепежа и соединения проводки.

Данный вариант является самым надежным при крепеже светильников, поэтому ему можно доверить даже самые тяжеловесные модели.

Крепление люстры с помощью кронштейна

Существует еще один метод, который позволяет закрепить люстру и при этом полностью отказаться от использования крюковых элементов. В этом случае, крепление будет осуществлено при помощи особой планки, которая называется кронштейном.

Для реализации подобного варианта нужно придерживаться следующего порядка действий:

1. Планка в большинстве случаев входит в базовую комплектацию светильника. Первоначально, в нее необходимо вставить два винта, после чего откорректировать расстояние между ними и затянуть при помощи гаек.
2. В поверхности потолка перфоратором проделывается два отверстия необходимого диаметра.
3. В оба проделанных отверстия вставляются дюбели из пластика.
4. Светильник максимально плотно прижимается к поверхности потолка таким образом, чтобы винты, вкрученные в кронштейн, смогли войти в специально предназначенные для этого отверстия на люстре.
5. Фиксация в таком положении сохраняется за счет закручивания гаек в оба винта. Можно использовать различные декоративные варианты, чтобы не портить визуальную составляющую светильника.

Подобный метод крепежа с использованием планки подходит фактически для всех видов потолков, но в некоторых случаях имеются свои нюансы:

1. При наличии деревянных потолков или перекрытий, к которым осуществляется крепление, необходимо использовать для этого процесса специальную разновидность саморезов, предназначенную для работ по дереву.
2. При наличии потолочных поверхностей из гипсокартона, необходимо осуществлять монтаж кронштейна к несущему профилю или основанию потолка, состоящему из бетона. Для этого задействуются разновидности саморезов, предназначенные для использования при работе с металлом или бетоном.

Совсем малогабаритные источники света можно устанавливать непосредственно на поверхность. Для этого потребуется выполнение следующей последовательности действий:

1. Сделать разметку для проделывания отверстий на поверхности стены или потолка, в зависимости от того, где будет находиться светильник. Количество зависит от уже имеющихся отверстий на самой люстре.
2. При помощи перфоратора просверлить стену в местах разметки.
3. Вставить в отверстия пластиковые дюбель-гвозди.
4. Используя обычные саморезы закрепить светильник в выбранном месте.

Наращивание или удлинение проводов при подключении

Наличие натяжных потолков несколько усложняет процесс подключения светильников. Связано это с тем, что они устанавливаются на 5-10 см. ниже, чем основной потолок, поэтому люстрам банально не хватает длины проводов для подсоединения к сети.

Для того, чтобы решить возникшую проблему, необходимо их нарастить, это осуществляется одним из следующих способов:

1. Установить клеммную колодку, в которой выполняется соединение. Такой вариант допустим, но этот метод является одним из наиболее ненадежных и недолговечных, поэтому по возможности от него рекомендуется отказаться.
2. Алюминиевые проводники можно соединить, придав их окончаниям форму колец. После этого берется винт типа М4, на который надевается гровер, две плоские шайбы и колечко от проводника, после чего собранная конструкция затягивается гайкой для надежной фиксации. Соединение потом закрывается изоляционной лентой или специальной защитной трубкой.
3. Медные проводники можно очень просто соединить при помощи паяльника.

Необходимо помнить, что все работы по удлинению и наращиванию проводников допускается проводить, только полностью обесточив их.

Сечение провода для подключения люстры

Сечение проводов – это тот вопрос, о котором можно фактически не задумываться при монтаже освещения. Связано это с тем, что даже в случаях, когда в светильнике имеется 5-6 лампочек на 100 Вт, которым требуется получение напряжения равного 220 В, максимальный ток потребления все равно не превысит 3 А.

С таким показателем справится даже самый обыкновенный проводник из меди, обладающий сечением 0,5 мм², а во всех домашних проводках они обладают гораздо более высоким значением, обычно не ниже 2,5 мм².

В отдельных случаях, когда имеются хоть какие-то сомнения и, кажется, что установленная люстра потребляет слишком много тока, то можно принять следующие меры, которые позволяет снизить этот показатель:

1. Вместо ламп накаливания установить светодиодные источники.
2. Вместо ламп накаливания установить люминесцентную разновидность.

Техника безопасности

Необходимо помнить, что самостоятельное подключение любой разновидности светильников подразумевает работу с высоким напряжением.

В связи с этим, нужно не забывать о простых мерах предосторожности и правилах безопасности:

1. Обесточить помещение, в котором будет происходить подключение люстры. При этом, одного нажатия клавиши выключателя недостаточно, потребуется отключить питание от проводов, идущих из потолочной поверхности. Для этого отключаются автоматы внутри щитка.
2. Проводники, скорее всего, придется тестировать, к этому процессу их необходимо подготовить, то есть разомкнуть, чтобы избежать случайного соприкосновения друг с другом.
3. Во время тестирования проводов, они должны быть обеспечены напряжением. После того, как данный процесс будет завершен, необходимо не забыть снова отключить питание, прежде чем переходить к каким-либо иным видам работ.

Статья была полезна?

0,00 (оценок: 0)

Подвесные люстры: как установить и подключить люстру

Как повесить люстру

Замена светильников путем подвески люстр в вашем доме — это простой способ придать любой комнате свежий, обновленный вид. Тем не менее, многие люди избегают этой задачи, потому что считают, что навешивание люстр — сложный процесс, который следует доверить профессионалам. На самом деле, вы можете быть удивлены, узнав, что повесить люстру — относительно простая задача своими руками, которую можно выполнить всего за пару часов.

Итак, как повесить люстру? В этом руководстве мы рассмотрим все тонкости установки люстры, и к концу вы будете готовы повесить свою новую люстру, как эксперт.

Прежде чем приступить к работе, проверьте, какой вес может выдержать ваше нынешнее потолочное крепление, чтобы убедиться, что оно выдержит выбранный вами новый осветительный прибор. Если ваша новая люстра слишком тяжелая, вам нужно сначала установить дополнительные опоры.

Теперь приступим.

Подвешивание люстры на цепочке

Самый распространенный способ подвешивания люстры — это цепочка, которая крепится к потолку. Выполните следующие действия, чтобы успешно установить свой.

Шаг 1. Отключите электричество

Так как вы будете работать с электрическими проводами, вам нужно отключить электричество в комнате, где вы работаете. Это легко сделать, отключив главный выключатель. Прежде чем приступить к выполнению каких-либо работ, нажмите выключатель освещения, чтобы убедиться, что питание выключено.

Шаг 2: Демонтируйте старую люстру

Если старая люстра все еще на месте, вам нужно ее снять.

Во-первых, вам нужно будет отвинтить навес или снять декоративную пластину на потолке, чтобы у вас был доступ к электрической коробке. Получив доступ к электрической коробке, раскрутите соединительные провода и снимите люстру с крепления.

Шаг 3. Осмотрите и подготовьте потолочную электрическую коробку

Перед тем, как повесить люстру, вам нужно осмотреть электрическую коробку и внести необходимые коррективы. Начните с затягивания всех винтов, чтобы прикрепить его к потолку. Затем осмотрите провода, которые будут питать ваш новый осветительный прибор. Если они повреждены или изношены, вам нужно будет обрезать провода и изоляцию с помощью инструмента для зачистки проводов, чтобы подготовить соединение.

Шаг 4. Сборка подвесной люстры

Вероятно, перед установкой люстру потребуется собрать. При сборке следуйте инструкциям производителя.

Шаг 5. Как повесить цепочку для люстры

При измерении цепи необходимо учитывать два различных фактора. Во-первых, измерьте высоту потолка вашей комнаты — на каждый фут высоты потолка должно приходиться 3 дюйма цепи. Это означает, что люстра в комнате с потолками высотой 10 футов должна иметь длину цепи около 30 дюймов.

Если ваша новая люстра будет висеть в столовой, также учитывайте размер люстры в пропорции к обеденному столу. Если у вас есть большая люстра или высокий стол, стандартная практика 3 дюйма на фут может привести к тому, что он будет висеть слишком низко. Вы захотите учесть дополнительные 4 дюйма цепи для петли для подвешивания, а также одно звено цепи.

После того, как цепь обрезана до нужной длины, проволока должна быть пропущена через каждое второе звено цепи, ведущее к потолку.

Шаг 6. Прикрепите люстру к электрической коробке

К вашей люстре прилагаются инструкции производителя по креплению ее к потолку. Скорее всего, это будет один из двух процессов:

● Установите скобу на электрическую коробку и зацепите конец люстры за скобу.
●Прикрепите монтажный стержень к монтажному ремню на потолочной коробке. Затем это покрывается навесом.

Шаг 7: Подсоедините все провода

У вашей люстры, скорее всего, будет черный и белый провода. Присоедините конец черного провода от люстры к черному проводу от потолка и повторите процесс для белого провода. Аккуратно уложите провода в электрическую коробку и накройте ее плафоном люстры или декоративной пластиной.

Более подробные инструкции по подключению можно найти ниже.

Шаг 8: Выберите лампы

Наконец, выберите тип ламп, которые вы хотите установить в новую люстру. Различные типы ламп излучают разные типы света и могут изменить ощущение вашей комнаты. Если вы ищете яркий, прямой источник света, светодиодные лампы будут вашим лучшим выбором. Но если вы предпочитаете более теплый естественный свет, галогенные лампы дадут вам желаемую атмосферу. Ваша люстра может даже быть совместима с интеллектуальными системами освещения.

Наконец-то вы можете восстановить электричество в комнате, в которой работаете, и наслаждаться новой люстрой.

Как повесить люстру на крючок

Подвешивание люстры на крючок может придать осветительному прибору дополнительный стиль, но это немного меняет процесс установки. Выполните следующие действия, чтобы успешно установить крючок и научиться подвешивать люстру.

Шаг 1. Учитывайте вес вашей люстры

Прежде чем приступить к работе, определите вес вашей люстры. Вам необходимо убедиться, что крюк и поддерживающее оборудование способны безопасно удерживать вес осветительного прибора.

Шаг 2. Используйте правильное установочное оборудование для вашей монтажной поверхности

Производители обычно включают несколько различных типов установочного оборудования для разных монтажных поверхностей. К ним относятся:

● Остроконечная вставка с резьбой, предназначенная для использования в древесине и пластике
● Барашковая гайка, предназначенная для использования в полых поверхностях, таких как шлакоблок

Шаг 3. Просверлите отверстие

Используйте искатель гвоздей, чтобы найти деревянные обвязки или балки в потолке, которые могут поддерживать вашу новую люстру. Затем просверлите отверстие в деревянной поверхности. Просверлите отверстие меньшего диаметра, чем сам винт, чтобы у резьбы было достаточно материала, за который можно было бы зацепиться и безопасно поддерживать подвесную люстру к потолку.

Шаг 4: Установите вставку

Во-первых, вам нужно продеть вставку в крючок. Затем вкрутите вставку в потолок до упора. Основание крюка должно быть плотно прижато к потолку.

Шаг 5: Проверка крюка

Потяните крюк с усилием, превышающим силу, которую может приложить к нему ваша люстра. Если крючок выпадет, вам нужно будет переустановить его, используя еще меньшее отверстие для резьбы. Если он держится, вы можете приступить к установке люстры и повесить ее на крючок.

Как подключить люстру

Для большинства людей подключение новой люстры — самая пугающая часть всего процесса. Но как только вы знаете, что ищете, процесс подключения становится простым и быстрым.

Обычно два или более провода соединяют осветительную арматуру с электрической коробкой. Как правило, эти провода имеют цветовую маркировку или буквы на них, чтобы их было легко идентифицировать. Если вы не видите никаких отличительных меток на своих проводах, просто используйте кусочки цветной ленты, чтобы пометить их в процессе установки.

Когда вы будете готовы приступить к подключению люстры к распределительной коробке, выполните следующие действия:

Шаг 1. Намотайте заземляющие провода на заземляющий винт заземляющий провод. Найдите заземляющий винт (обычно зеленый) и оберните вокруг него оба оголенных медных провода, убедившись, что они соприкасаются друг с другом.

Шаг 2. Подготовка изолированных проводов

Затем снимите примерно полдюйма изоляции с проводов люстры, чтобы обеспечить достаточно места для надежного соединения.

Шаг 3: Подсоедините провода

Руководствуясь цветами или буквами, подсоедините провода от люстры к проводам электрического блока. Оберните концы вокруг друг друга несколько раз, чтобы создать надежное соединение.
Подвешивание люстры снаружи

Если вы планируете повесить люстру на террасе или террасе, вам необходимо приобрести люстру, специально предназначенную для использования на открытом воздухе. Эти люстры сделаны так, чтобы противостоять элементам и выдерживать намокание.

Обратите внимание, что уличная люстра имеет следующие характеристики:

● Изготовлена ​​из устойчивого к атмосферным воздействиям материала
● Герметичная схема
● Тяжелый шнур с покрытием
● Выключатель с резиновым покрытием

Помимо самой люстры, процесс установки для уличная люстра такая же, как и комнатная люстра.
Подвесные люстры из разных материалов

В некоторых случаях материал вашего потолка может отличаться от стандартных внутренних потолков, используемых в большинстве домов. Это особенно верно, если вы устанавливаете один на открытом воздухе или в подвале.

Независимо от того, где вы устанавливаете люстру, процесс ее подвешивания остается практически одинаковым. Однако, если вам нужно просверлить новые отверстия или добавить дополнительную опору, необходимые инструменты могут отличаться. И, конечно же, вам нужно убедиться, что материал, из которого вы подвешиваете люстру, способен выдержать вес нового светильника.

Практический результат

Установка новой люстры не такая пугающая работа, как многие думают. Если вы потратите время на сборку в соответствии с прилагаемыми инструкциями и тщательно выполните каждый шаг, у вас будет новая люстра, которая украсит ваше пространство.

Все еще ищете идеальную люстру? У нас есть огромный выбор светильников для любого пространства и стиля. Просмотрите нашу коллекцию люстр, потолочных светильников и настенных светильников или свяжитесь с нами сегодня, и мы поможем вам найти идеальную люстру.

Проводка светильника и запасной красный провод

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Красный провод в проводке потолочного вентилятора или светильника
[ad#block] Электрика Вопрос: Я пытаюсь заменить потолочный светильник.

• Выключатель, к которому он подключен, представляет собой диммер с кнопкой включения/выключения, а также регулятором яркости.
• Проводка на потолке состоит из черного, красного и белого проводов, а также заземления.
• Светильник содержит только черный и белый цвета.
• Для чего нужен красный провод и как его подключить?

Спасибо.

Этот вопрос по электропроводке поступил от Марлен, домовладельца из Брамптона, Онтарио, Канада.
Дополнительные комментарии: отличный ресурс для помощи.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Марлен.

Как подключить красный провод к потолочному светильнику

• Красный провод
  Красный провод, скорее всего, является запасным проводом, который предназначался для подключения потолочного вентилятора.
• Настенный выключатель
  Обычно при установке потолочного вентилятора красный провод чаще всего используется для освещения, а черный — для двигателя вентилятора.
• Красный провод в качестве запасного провода
  Если потолочный вентилятор не установлен, этот запасной красный провод изолируется изолентой или закрывается гайкой.

Подробнее о проводке. тайна из проводки 3-позиционный диммер.

Электрический провод

Электрический провод для дома
Полный список типов электрических проводов и деталей, используемых для домашних проектов, с информацией об электрических кодах служит руководством по выбору.

Вам также может быть полезно:

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
