Как подключить к светильнику датчик движения: Как подключить датчик движения к лампочке: подробная инструкция и схемы

Содержание

схема, монтаж, правильные настройки и советы установки

Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.

Содержание

  1. Основные функции и принцип работы
  2. Двухпроводное подключение датчика движения
  3. Монтаж
  4. Настройка
  5. Преимущества
  6. Недостатки
  7. Трехпроводная схема подключения датчика движения
  8. Монтаж
  9. Настройка и регулировка чувствительности
  10. Преимущества и нюансы использования
  11. Недостатки
  12. Схема включения датчика движения с выключателем
  13. Подключение трехпроводного датчика к двум проводам
  14. Недостатки
  15. Схема с двумя датчиками
  16. Схема с пускателем или контактором
  17. Неполадки в работе или ошибки подключения
  18. Заключение

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

Двухпроводное подключение датчика движения

Не зависимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

  1. Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
  2. Распределительная коробка (обычно утапливаемая в стене/потолке).
  3. Датчик движения.
  4. Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.

Монтаж

Процесс установки происходит так:

  1. Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.
  3. Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.
  4. Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.
  5. Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).
  6. Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.
  7. Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.
  8. Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).
  9. Вторая жила заводится в гнездо с маркировкой «нагрузка».
  10. Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.

Настройка

Электрическое подключение завершено. Теперь на передней панели следует настроить датчик:

  1. Прокрутите первый регулятор для установки в режим авто.
  2. Второй регулятор отвечает за чувствительность к свету. Для активации датчика только в темное время суток, поверните регулятор на нужное количество градусов влево.
  3. Таймер отключения освещения при отсутствии движения в контролируемой зоне. Диапазон времени обычно указан характеристиках устройства, в инструкции по эксплуатации.

Готово. В распредщитке переведите автоматический выключатель в положение «включен» и проверяйте только что выполненную работу.

Преимущества

Среди положительных моментов данной схемы можно выделить:

  • Простую установку и пошаговую настройку;
  • Универсальность;
  • Автоматическое включение света без монтажа дополнительных включателей;
  • Взаимозаменяемость с одноклавишным выключателем.

Недостатки

Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.



Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Схема включения датчика движения с выключателем

Данная схема считается универсальной, потому как в ней применим одноклавишный выключатель.

Так как у выключателя два провода, а у датчика три, есть прекрасный для этого способ – параллельное подключение:

  • Фазу от автоматического питания заведите одновременно на выключатель и датчик (клеммы Wago в помощь).
  • Второй провод с выключателя с одной клавишей присоедините к выходному проводнику с датчика (вновь с помощью клемм Wago).



Данная схема позволит включать и выключать освещение в комнате вне зависимости от работы датчика движения. Даже если он временно поломается, вы не останетесь без освещения в нужный час.

Последовательное подключение (разрыв фазы происходит до датчика) в данной схеме имеет существенный изъян – полное обесточивание датчика движения сбрасывает его первоначальные настройки, к которым он возвращается в течение 20 секунд. Представьте себе ситуацию, что вы включили свет, стоите в темноте, машете руками перед сенсором, а он никак не реагирует на эти движения. Комфорт от такого гаджета улетучивается мгновенно.

Подключение трехпроводного датчика к двум проводам

Достаточно частый вопрос: можно ли трехпроводной датчик подключить не параллельно с выключателем, а вместо одноклавишного выключателя. По сути, убрать из схемы и допустить в разрыв фазы, как в случае с двухпроводной схемой.

Теоретически можно и с некоторыми светильниками этот фокус действительно сработает. Но для этого потребуется дополнительно:

  • Диод VDI 1N4007;
  • Конденсатор 2.2 МКФ на 400В.

Диод нужно установить между двух клемм A-выход с датчика и там, где подключается ноль N. Сам же конденсатор необходимо припаять параллельно лампочке в светильнике. По схеме выходит, что на датчик приходит одна фаза, заходит на контакт L и выходит с контакта N. Выход А на вид остается не подключенным.

Схема пользуется популярностью у жильцов домов, где проложен двухжильный силовой кабель и что-либо менять в этом направлении не хочется.

Недостатки

Минусы следующие:

  1. Не работает со всеми подряд светодиодными лампами.
  2. Пульсация может быть настолько высокой, что вызовет достаточный дискомфорт, создав дополнительную нагрузку на глаза.
  3. Добавлять какую-либо еще нагрузку в схему нельзя, потому как больше здесь ничего не заработает.
  4. Максимальная мощность данного освещения — 80Вт.

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

  • Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
  • Дошли до зоны активации второго сенсора – освещение не прекратилось.
  • Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
  • Покинув коридор полностью, освещение прекращается.

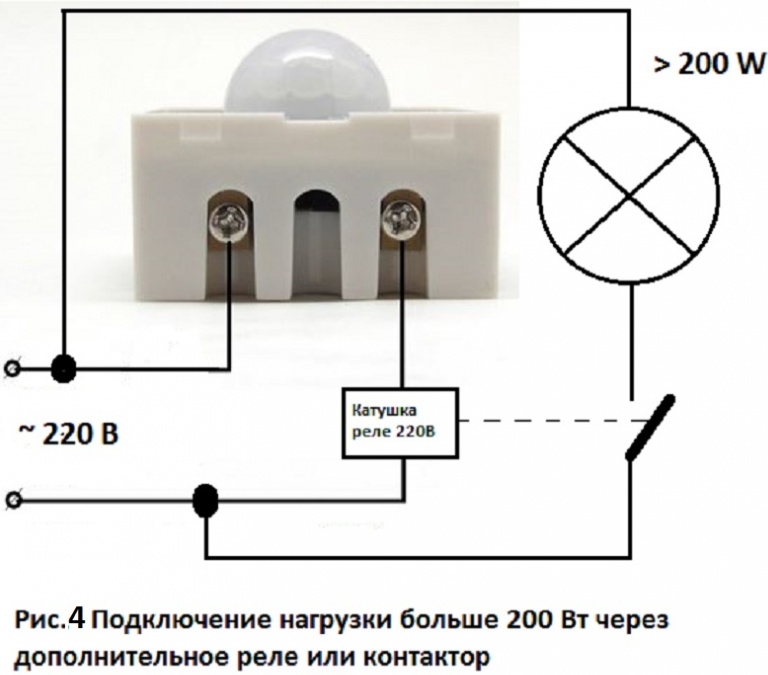

Схема с пускателем или контактором

Предыдущие схемы подключения расщипаны на нагрузку в пределах одного киловатта. Но существует альтернативный вид освещения с мощными нагрузками, например, дуговые натриевые трубчатые лампы. Или большая нагрузка необходима для запуска вентиляторов в вытяжке вместе с освещением.

В данном случае применяется схема с пускателем (нагрузка проходит через контакты пускателя). А Сенсор-ИК в этой схеме управляет катушкой контактора.

Выходной контакт с датчика под напряжением запитает катушку. Нули объединяются в один общий.

Неполадки в работе или ошибки подключения

В качестве неполадок в работе датчиков движения выделяются:

  1. Подключение фазы и ноля. По логике работы прибора ему все равно где будет подключена ноль и фаза. А вот по соображениям безопасности разрыв должен находится именно на проводнике, подведенного к фазе. Аналогию такого включения можно привести с патроном для лампы.
  2. Ложные срабатывания. Возможны при неправильном расположении сенсоров, установку вблизи теплых или нагревательных элементов, монтаж на улице, недалеко от листьев дерева или иных посторонних факторов.
  3. Безосновательное включение сразу же после деактивации. Если на фотореле датчика направлен светильник или другой излучающий свет прибор, это и послужит такому поведению устройства. Недалеко размещенный светильник с лампой накаливания, которая при выключении затухает не сразу. Сенсор может уловить ИК волны и запустить цепочку активации освещения. Не исключены случаи бесконечного цикла активации по ИК-волнам.
  4. Монтаж датчика движения на стену, хотя по паспорту он потолочный. Не спроста в технических характеристиках указан вариант крепления (стена/потолок). Это связано с устройством диаграмм. У таких устройств разный угол обзора и как следствие, возникают проблемы при неправильной установке.
  5. Блики и потоки воздуха. Такие факторы как блики и сильные потоки воздуха заставляют реагировать ИК-сенсор. Если с бликами похожая ситуация рассмотрена в третьем пункте, то с ветром дела обстоят иначе. Не рекомендуется установка с направлением на окна, сплит-системы, на улице, где гуляет сильный сквозняк.
  6. Трещины или появление загрязнения на чувствительном элементе, при подключении к прожектору. Этим элементов в датчике служит линза Фрекеля. Она нужна для фокусировки ИК-излучения с помощью, расположенных внутри вогнутых сегментных зеркал. Если загрязнения много или спереди появится трещина, это значит, что прибор неверно работает.

Заключение

В статье рассмотрен вопрос, как подсоединить датчик движения к лампочке с применением различных схем. Простым и универсальным является подключение датчика с двумя клеммами. Но чтобы добиться беспроблемного освещения с применением светодиодных и энергосберегающих лампочек, рекомендуется использовать датчики с тремя клеммами и подключать по трехпроводной схеме соединения.

Если же трехпроводную схему дополнить параллельным соединением однокнопочного выключателя, можно вне зависимости от работы датчика включать и выключать искусственный свет в комнате вручную.

Как подключить датчик движения к лампочке

Содержание

  • Как сделать схему освещения с датчиком движения
  • Какие они бывают, датчики движения
  • Специфика устройства датчика движения
  • Лампы для автомата с датчиком движения
  • Схемы подключения лампочки к сенсору движения
    • Простейший вариант подключения лампочки к датчику
    • Конструкция с управлением датчиком движения
    • Датчик для мощных ламп
    • Способ подключения на несколько светильников
    • Вариант подключения с несколькими датчиками движения
  • Практические проблемы использования датчиков для освещения
    • Неправильное подключение и позиционирование датчика
    • Проблема с домашней люстрой
  • Заключение

Проблема, как подключить датчик движения к лампочке, решается за несколько минут, при условии четкого представления схемы работы и правильного подбора модели прибора управления и светильника. Кроме того, потребуется продумать схему установки сенсора, способ его отключения и калибровки, и выполнить небольшой тест, до того как приступить к монтажу оборудования.

Как сделать схему освещения с датчиком движения

Сама по себе идея подключить светильники к датчику движения считается специалистами наиболее простым и адекватным способом экономить электроэнергию в доме. Если, конечно, в светильниках используются современные экономичные лампочки.

В теории, чтобы добиться экономии электроэнергии, не обязательно использовать дорогостоящие энергосберегающие светодиоды, например, в подъездах домов, в местах коллективного пользования, в подвальных помещениях, огромных ангарах и складских навесах можно подключить обычную лампочку с датчиком движения. Эффект экономии будет достигаться за счет ограничения времени работы, хотя максимальная экономия будет достигаться в комплекте с современными экономичными моделями лампочек. Правда, не все экономки одинаково удачно подходят для работы с датчиком движения.

Какие они бывают, датчики движения

Конструктивно датчики движения проектируются и изготавливаются на основе:

  • Ультразвуковых сенсоров;
  • Микроволновых излучателей и приемников;
  • Инфракрасных светодиодов и фотоэлементов.

Первые два типа сенсоров можно подключать к лампочке, но делается это лишь при организации системы охранной сигнализации больших территорий, и функционирование автоматики никак с освещением жилья, дома или придомовой территории не связано. Кроме того, микроволновые и ультразвуковые приборы в бытовой технике не используются из-за дороговизны и вредного воздействия волн на организм человека и домашних животных.

Специфика устройства датчика движения

Если требуется сделать автомат включения–выключения света с вхождением человека в помещение или после того, как он покинул его, то в этом случае инфракрасные датчики движения находятся вне конкуренции и подходят лучше всего. Потолочные приборы обладают углом обзора в 360о, настенные – 150-170о, сенсоры направленного типа захватывают сектор в 15-20о по вертикали и 60-70о в горизонтальной плоскости, что позволяет датчику движения считывать информацию только с дверного проема.

Для остальных типов сенсоров приходится выбирать место, где можно установить и подключить прибор с минимальными помехами с боковых зон, потолка и пола.

Каждый прибор оборудован монтажной панелью с винтовыми фишками, к которым нужно будет подключить электросеть и провода от светильников, люстры, прожектора, можно звонка или автомата блокировки дверей. В среднем прибор рассчитан на непрерывную работу в течение 10 тыс. часов или трех сессий смены лампочек.

Большинство датчиков движения оборудуются регуляторами:

  • Времени задержки между срабатыванием внутреннего сенсора и включением лампочки;
  • Порога срабатывания фотоэлемента, контролирующего уровень наружного освещения.

Дальность действия датчика движения редко превышает 6-7 м, этого достаточно для решения любых задач внутри помещения. Если нужно подключить лампочки освещения придомовой территории, то приходится использовать несколько сенсоров движения, ограничивать их угол захвата, искусственно наращивать дальность за счет рупорных насадок.

Типовой вариант регулировочных точек показан в таблице:

  • «SENS» определяет чувствительность или дальность срабатывания инфракрасного фотодиода, максимум это 12-15 м при отсутствии помех;
  • «MIK» позволяет отрегулировать срабатывание автомата на шум или звук, например, плач ребенка или лай собаки;
  • «LUX» используется в моделях, оборудованных фотоприемником естественного освещения, определяет уровень освещенности срабатывания сенсора;
  • «TIME» выставляет время задержки таймером сигнала на включение контактора.

Совет! При покупке датчика не поленитесь проверить работу автомата по всем предусмотренным сенсорным линиям.

Нередко китайские производители используют один унифицированный корпус прибора для выпуска моделей, рассчитанных отдельно на акустические или инфракрасные сигналы. Сведения об отличиях в моделях приводятся только в инструкции, написанной с большим количеством ошибок. Поэтому, даже если на панели имеются органы регулировки, это еще не означает, что датчик способен работать с нужным типом сигнала.

Лампы для автомата с датчиком движения

Более старые модели датчиков движения имеют двухполюсную контактную фишку, к которой можно подключить в лучшем случае лампочки накаливания. Это наиболее надежный и простой в настройке тип прибора, но если попытаться подключить энергосберегающую лампочку, возможны некоторые проблемы с непроизвольным запуском экономки или мерцанием колбы в режиме ожидания. В дежурном режиме прибор потребляет до 1 Вт электроэнергии.

В этом случае, перед тем как подключить датчик движения к лампочке, потребуется параллельно контактам лампы навесить конденсатор емкостью 0,5-1,0 мкф.

К сведению! При выборе подходящей модели прибора стоит учитывать, что супернадежные и недорогие релейно-конденсаторные датчики движения обладают слишком высоким нижним пределом времени включения.

Получается, что с момента срабатывания инфракрасного сенсора до включения лампочки можно выставить минимум 7-15 с. Для больших территорий это не проблема, а для освещения подворья и жилых комнат очень неудобно ждать десять долгих секунд, пока включится свет. Приходится выносить датчик движения далеко вперед от дверного проема и тянуть провода, чтобы подключить прожектор или дежурное освещение.

Второй, более современный тип сенсорных приборов изготавливают по трехполярной схеме, к которой можно подключать любые лампочки. Главное, чтобы нагрузка по току не превышала предельного значения ограничений, установленного производителем для прибора.

Если планируется подключить люминесцентную лампочку, то дополнительно нужно будет соблюдать ограничения по реактивному сопротивлению. К сенсору можно подключить лампочки, при условии, что величина реактивного сопротивления составляет не более ½ от активной части, установленной производителем на данную модель сенсора. Стоит помнить, что требования по соблюдению реактивной нагрузки в первую очередь касаются дополнительных конденсаторов и длины проводки, особенно, если датчик планируется подключить к лампочкам, расположенным на большом удалении от корпуса прибора.

Для изготовления автомата освещения лучше всего подключить светодиодные или люминесцентные лампочки. Если экономка мигает, можно вместо конденсатора использовать балластный резистор на 50 кОм, это снизит реактивную мощность и позволит вписаться в ограничения на прибор управления.

Галогеновые лампочки не требуют дополнительного монтажа, поэтому их можно подключать напрямую, но ресурс галогенки в паре с автоматом контроля движения в случае освещения внутренних помещений может снижаться до 20% от стандартного значения.

Схемы подключения лампочки к сенсору движения

Информация о назначении клемм на монтажной панели прибора и простейшем способе, которым можно подключить датчик в уже существующую сетевую проводку, как правило, приводится в паспорте на устройство или даже наклеивается в виде памятки на внутренней стороне съемной крышки.

Простейший вариант подключения лампочки к датчику

Схема подключения выглядит следующим образом:

В данном случае в трехполярной системе имеются три разъема:

  • L — фазовый провод;
  • N — нулевой проводник;
  • LI — обозначается управляющий разъем, через который к нулевому проводу нужно подключить нагрузку.

В качестве нагрузки может выступать не только лампочка, это может быть любой исполнительный механизм с неиндуктивной нагрузкой. В данной схеме прибор остается подключенным в сети, независимо от того, работает светильник или нет.

Конструкция с управлением датчиком движения

Предыдущий вариант установки прибора контроля движения обладает одним выраженным недостатком. После сборки схемы процесс включения лампочек остается неконтролируемым. Автомат включения света отлично выручает, например, когда нужно войти в абсолютно темное помещение с нестандартным расположением выключателя, или руки заняты каким-либо грузом, не позволяющим дотянуться до кнопки включения.

По отзывам пользователей, более удачной считается схема с дополнительным выключателем, позволяющим отключать датчик, оставляя при этом светильник в рабочем состоянии.

Или же можно подключить кнопку выключателя параллельно датчику движения и не дожидаться 7-15 секунд, пока сработает автоматика, и включить освещение самостоятельно клавишей выключателя.

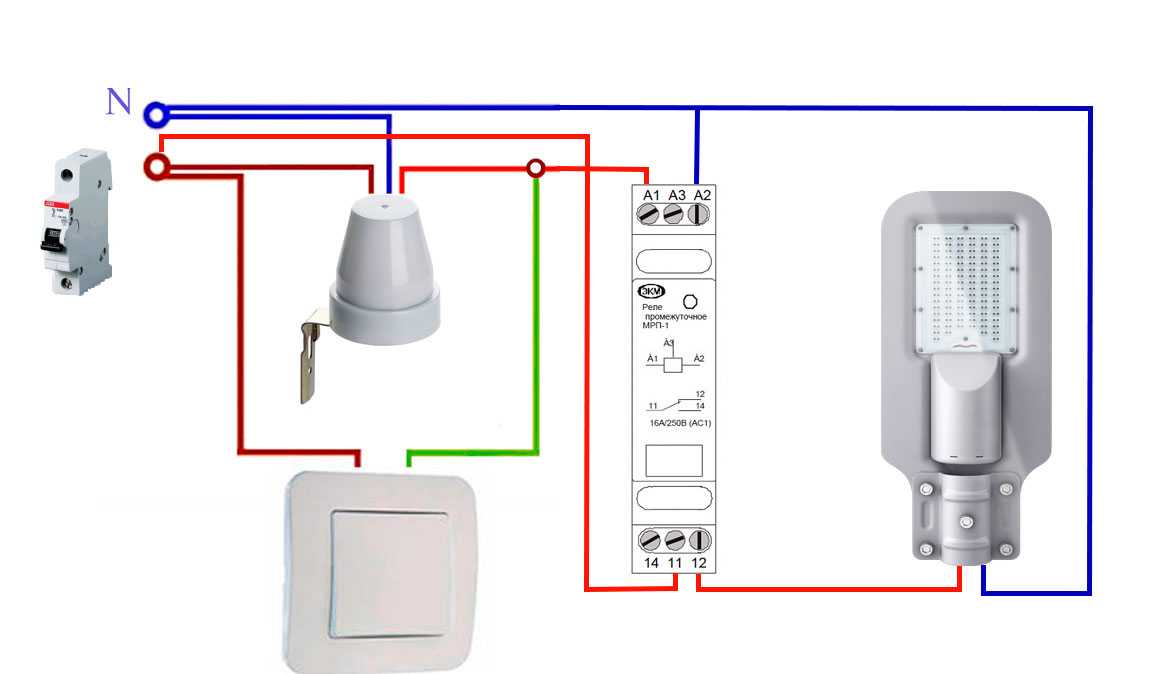

Датчик для мощных ламп

Обычно по данной схеме можно подключать маломощную нагрузку, если требуется схема с увеличенным потреблением электроэнергии, например, нагреватель или мощные ртутные газоразрядные лампы, то подключение будет выглядеть следующим образом.

Кроме лампочки, в схеме появляется электромагнитный контактор или пускатель, через который и течет ток основной нагрузки. Включить мощные ртутные лампочки, кондиционер или тепловентилятор можно кнопкой или по сигналу сенсора.

Способ подключения на несколько светильников

Если релейная часть прибора позволяет коммутировать повышенную нагрузку, то, перенастроив автомат на сработку от фотоэлемента, можно подключать целую сеть лампочек, отвечающих за освещение в наиболее важных местах здания.

Правда, для этого потребуется проложить отдельную проводку. Если в одной схеме подключить экономки и лампы накаливания, это гарантированно защитит люминесцентные светильники от паразитных токов и подавит мигание.

Вариант подключения с несколькими датчиками движения

Чем сложнее конфигурация помещения, тем ниже стабильность срабатывания датчиков движения. Излучение от инфракрасного светодиода, прежде чем попадет на сенсор, может отражаться и преломляться в пространстве самым непредсказуемым образом.

Чтобы обеспечить надежное срабатывание автомата, приходится использовать несколько сенсоров, подключенных по независимой схеме. Чаще всего приведенную схему рекомендуют использовать для угловых зон, коридоров большой протяженности, лестничных маршей и подъездов с несколькими входными площадками.

Как только в зоне «видимости» одного из датчиков появляется движущийся объект, человек, автомобиль, домашнее животное, сенсор разблокируется и подает питающее напряжение на лампочку. По мере движения приборы последовательно включаются, обеспечивая постоянное свечение лампочки.

Собрать схему несложно, гораздо труднее отрегулировать чувствительность сенсорных устройств так, чтобы срабатывание происходило именно на появление человека, а не бродячего пса или подъехавшее такси.

Практические проблемы использования датчиков для освещения

Казалось бы, простейшая задача подключить лампочки к датчику движения на практике нередко сопровождается большим количеством проблем, связанных со спецификой устройства и работы инфракрасного датчика.

Одной из проблем может быть большое время ожидания, иногда приходится ждать 5 сек, а иногда и 15 сек, прежде чем сработает автоматика. Часто это сильно раздражает, поэтому в неуправляемом приборе время срабатывания стараются уменьшить.

В простейших устройствах время задержки регулируется двумя способами:

  • С помощью электронной схемы со счетчиком и генератором импульсов;
  • Используя простейшую конструкцию из переменного резистора и конденсатора.

В первом случае изменить нижний порог задержки практически сложно, проще купить и подключить датчик с максимально низким порогом срабатывания. Например, в дешевой китайской модели TDL2012-AC время задержки таймера регулируется выставлением переключателей на 5 и 40 сек. Для особых случаев можно подключить дорожки на 4-16 мин задержки срабатывания сенсора.

Во втором для двухполярных систем можно подключить к переменному сопротивлению дополнительный резистор, примерно в ½ максимального номинала переменника. Таким способом удается избавиться от мигания люминесцентной или светодиодной лампочки и одновременно уменьшить время срабатывания таймера.

Неправильное подключение и позиционирование датчика

Возможность получить существенную экономию потребленной электроэнергии с помощью автоматов движения в подъездах и лестничных клетках сделали схемы «лампочка – датчик» невероятно популярными в многоэтажных зданиях.

В таких условиях необходимо соблюдать два основных условия. Во-первых, правильно подключить датчик движения к лампочкам отдельной проводкой с фильтром помех в сети. Любое включение мощной электрической аппаратуры может вызвать повреждение электронной части устройства.

Во вторых, установить приемник прибора таким образом, чтобы любые движущиеся объекты, домашние питомцы, лифт, солнечные лучи не приводили к срабатыванию инфракрасного фотодиода.

Проблема с домашней люстрой

Подключить люстру к прибору не составляет особого труда даже для электрика-новичка. Схема коммутации приведена ниже.

Конструктивно способ подключения ничем не отличается от схемы с управляемым автоматом, но есть одно условие. В потолочных светильниках, люстрах, бра, даже если их не планируют подключить к автомату управления освещением, необходимо использовать светорассеивающие плафоны или экраны. Особенно, если в доме используются галогеновые лампочки с высокой цветовой температурой. Делается это для того, чтобы инфракрасный датчик движения не реагировал на спираль или излучающее пятно лампочки. Кроме того, придется учесть расположение в квартире зеркал и отражающих поверхностей.

Заключение

Проблема не в том, как подключить датчик движения к лампочке, а как заставить всю систему работать стабильно, без ложных срабатываний на включение кондиционера, холодильника или пульта дистанционного управления. Чтобы избавиться от наводок, специалисты рекомендуют подбирать схему из двух-трех узконаправленных сенсоров или покупать дорогостоящий помехоустойчивый комплекс со стандартной схемой настройки.

  • Как правильно установить варочную панель в столешницу

  • Как установить инфракрасный обогреватель самостоятельно

  • Как подключить кондиционер к электросети самому

  • Подключение телефонной розетки rj11, схема

Использование выключателя света с датчиком движения

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 14. 10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Фотография Бретта Холмса / Getty Images

Стандартные выключатели света не так уж сложны в использовании. Большинство людей включают их, не задумываясь. Но что, если вы входите в прачечную с охапкой одежды и даже не видите выключателя, не говоря уже о том, чтобы включить его? Или когда вы несете тяжелую коробку или пакеты с продуктами из гаража и не можете дотянуться до выключателя, чтобы выключить его? Выключатели света с датчиком движения — отличное решение. Читайте дальше, чтобы узнать, что они из себя представляют и как они используются.

Типы датчиков движения

Существует два основных типа переключателей датчиков движения: активные и пассивные. Активные датчики или радары излучают звуковые волны, ожидая возвращения сигнала. Например, некоторые устройства открывания гаражных ворот активируются, если кто-то входит в комнату или движется внутри комнаты, потому что датчик замечает, что скорость возвращающихся звуковых волн изменяется, и срабатывает переключатель.

Пассивные датчики также называют пассивными инфракрасными датчиками (PIR) или пироэлектрическими детекторами. Они обнаруживают тепло тела человека и животных. Датчик использует фотодетектор, который преобразует свет с определенной длиной волны в электрический ток. Обнаруживаемая разница запускает мини-компьютер, размещенный в детекторе, для активации переключателя. Чтобы предотвратить нежелательное переключение, компьютер игнорирует медленные изменения комнатной температуры из-за солнечного света.

Переключатели занятости и отсутствия

Переключатели датчика движения могут автоматически включать или выключать свет или и то, и другое. Выключатели присутствия и отсутствия включают свет, если обнаруживают движение в комнате, поэтому, если вы совершенно неподвижны, они могут выключить свет. Тем не менее, между ними есть некоторые различия, которые следует отметить.

Выключатели присутствия

Выключатели присутствия включают свет, когда вы входите в комнату; когда вы уходите, переключатель ждет заданное время, прежде чем автоматически выключать свет.

Свободные переключатели

Свободные выключатели необходимо включать вручную, но они автоматически выключают свет, когда вы выходите из комнаты. Если у вас есть дети, которые, как правило, оставляют свет в спальне включенным, то выключатели с датчиком движения вакансионного типа являются хорошим решением. Вы также можете приобрести выключатели с датчиком движения со встроенным диммером, позволяющим вручную устанавливать желаемый уровень освещенности. Этот переключатель является полезной функцией для ванных комнат и спален, где вам может не понадобиться полная яркость ночью, утром или когда другие спят.

Выбор светильника с датчиком движения

Из многих причин для приобретения светильников с датчиками движения три наиболее важных соображения — это энергосбережение, защита от кражи или преступности и удобство. Вы можете сэкономить на затратах на электроэнергию, используя лампочки, и внести свой вклад в более экологичный образ жизни, установив датчики движения. Очень легко забыть выключить свет, например, в гараже или подвале, и можно оставить свет включенным на всю ночь.

Если вы используете прожекторы для защиты своего дома от злоумышленников, включение света на всю ночь может не предупредить вас об изменении периметра, тогда как включение света датчика движения может привлечь ваше внимание. Освещение с датчиком движения снаружи дома также удобно при выносе мусора, выгуле собаки ночью, прибытии домой после наступления темноты или уходе утром до восхода солнца.

Для удобства освещение с датчиком движения поможет забывчивым членам семьи, которые выходят из комнаты, не выключая свет, справиться с задачей. Еще одним преимуществом является то, что если у вас заняты руки, вам не нужно искать выключатель, а в некоторых случаях, если выключатель находится в необычном месте или дальше, вы можете избавиться от необходимости использовать выключатель в нужное время. все.

В случае гаражей и мест, где вы ожидаете, что ваши руки будут заняты, лучше всего подойдет переключатель присутствия. Свободные выключатели или выключатели, которые необходимо включить, имеют тенденцию экономить больше энергии, потому что жилец может захотеть оставить свет выключенным или приглушить его до более низкого уровня.

Электропроводка

Выключатели с датчиком движения предназначены для замены любого стандартного однополюсного настенного выключателя. Конкретные конфигурации проводки зависят от продукта. Некоторые переключатели включают нейтральный провод, подключенный для питания светодиода, а другие — нет (стандартные переключатели обычно не подключаются к нейтральному проводу цепи). Обязательно ознакомьтесь со схемой подключения, прилагаемой к вашей конкретной модели коммутатора, чтобы убедиться в правильности ее подключения.

В типичной установке переключатель детектора движения имеет три провода. Черный провод подключается к входящему «горячему» проводу, который подает питание на коммутатор. Синий провод соединяется с исходящим проводом цепи, подключенным к свету; это называется ногой переключателя. Зеленый провод — это земля, и он соединяется с системой заземления цепи.

Предупреждение

Перед началом любых работ с электропроводкой отключите питание прибора на главной панели. Проверьте провода, чтобы убедиться, что ток отключен, используя тестер напряжения, чтобы проверить провод заземления (зеленый), провод питания (черный) и нейтральный провод (белый).

Руководство для начинающих по датчикам движения

Руководство для начинающих по датчикам движения | СейфВайс
перейти к основному содержанию

Искать:

Автор

Кейси Тросс

Исследователь и писатель

28 октября 2022 г.

Датчик движения (или детектор движения) является стержнем вашей системы безопасности, потому что он обнаруживает, когда кто-то находится в вашем доме, когда этого не должно быть. Датчик движения использует одну или несколько технологий для обнаружения движения в области.

Когда датчик обнаруживает движение, он отправляет сигнал на панель управления вашей системы безопасности, которая подключается к вашему центру мониторинга. Это предупреждает вас и центр мониторинга о потенциальной угрозе в вашем доме.

Ответы на ваши вопросы о датчиках движения

  • Роль датчиков движения

  • Типы датчиков движения

  • Специализированные датчики движения

  • Где разместить датчики движения0087

  • Как установить датчики движения

  • Дополнительные советы по установке

  • Другое применение

Лучшая профессиональная охрана дома

Безопасность дома Vivint

4.5

Мониторинг начинается с

29,99 $

/мес

Передовые технологии умного дома

Индивидуальные пакеты

Смарт-камера дверного звонка для обнаружения скрытников

Посмотреть пакеты

Вызов

855-813-7566

Профессиональная установка по сравнению с самостоятельной установкой

 Если вы хотите убедиться, что ваши датчики движения находятся во всех нужных местах, не упадут со стены и смогут справиться с вашими активными домашними животными, выберите профессионально установленную систему. как Vivint ваш лучший выбор.

Роль датчиков движения в домашней безопасности

Основной целью обнаружения движения является обнаружение нарушителя и отправка предупреждения на вашу панель управления, которая оповещает ваш центр мониторинга.

Датчики работают, когда вас нет дома или когда вы сообщаете системе, что вас нет дома. Вы даже можете запрограммировать некоторые системы безопасности на запись событий с помощью камеры видеонаблюдения при наличии движения.

​

Датчики движения охрана, готовая реагировать на различные ситуации , такие как движение в вашей гостиной, открытие или закрытие окон или дверей или разбитие окна.

Вот некоторые распространенные способы использования датчиков движения:

  • Оповещение в случае, если ваш подросток нарушит комендантский час
  • Активировать дверной звонок , когда кто-то подходит к входной двери
  • Предупреждать , когда дети входят в запретные зоны в доме, такие как подвал, тренажерный зал или аптечка
  • Экономия энергии за счет использования освещения с датчиком движения в незанятых помещениях
  • Уведомлять вас , если домашние животные входят в запрещенные для них места

Типы датчиков движения

Пассивный инфракрасный датчик (PIR)

Наружный пассивный инфракрасный датчик

Пассивный инфракрасный датчик определяет тепло тела (инфракрасную энергию), отслеживая изменения температуры. Это наиболее широко используемый датчик движения в системах домашней безопасности. Когда вы ставите систему на охрану, это активирует датчики движения, чтобы сообщать о возможных угрозах.

Когда датчик движения PIR прогреется, он может обнаруживают тепло и движение в окружающих областях, создавая защитную «сетку». Если движущийся объект блокирует слишком много зон сетки и уровни энергии инфракрасного излучения быстро меняются, инфракрасный датчик вызывает тревогу.

Микроволны (МВт)

Датчик этого типа посылает микроволновые импульсы и измеряет отражения от движущихся объектов . 1 Они охватывают большую площадь, чем инфракрасные датчики, но более дороги и уязвимы для электрических помех.

Двойные датчики движения

Некоторые датчики движения могут комбинировать несколько методов обнаружения в попытке уменьшить количество ложных тревог . Например, датчик с двойной технологией нередко сочетает в себе пассивный инфракрасный (PIR) датчик с микроволновым датчиком.

Каждый тип датчика работает в разных областях спектра (от пассивного до активного). Датчики движения с двойной технологией не так часто вызывают ложную тревогу, как датчики других типов, потому что оба датчика должны сработать, чтобы подать сигнал тревоги . Однако это не означает, что они никогда не вызывают ложных срабатываний.

Менее распространенные типы детекторов движения

  • Зональные отражающие датчики излучают инфракрасные лучи от светодиода и используют отражение этих лучей для измерения расстояния до человека или объекта, позволяя обнаруживать, когда объект перемещается в пределах обозначенный район.
  • Ультразвуковые датчики движения измеряют отражение от движущихся объектов с помощью импульсов ультразвуковых волн.
  • Вибрационные датчики движения обнаруживают небольшие вибрации, которые вызывают люди, передвигаясь по комнате. Хотя их можно купить, их также легко приготовить дома. В самодельном датчике вибрации используется небольшой груз на рычаге, который при вибрации активирует аварийный выключатель. Самодельные датчики движения могут работать, но они также могут быть ненадежными.

Специализированные датчики движения

Контактные датчики (дверь/окно)

Доступный комплект домашней безопасности

Wyze Home Monitoring

4.1

Начиная с

99,98 $

В комплект входят 2 контактных датчика и 1 датчик движения

Посмотреть на Amazon

Прочитать обзор

Прайс-лист на Amazon.com на дату публикации. Прочитайте полный отказ от ответственности.

Контактные датчики используют магнит для определения движения двери или окна. Когда датчик и соответствующий магнит раздвигаются при открывании двери или окна , датчик вызывает тревогу, когда охранная система поставлена ​​на охрану.

Датчики движения для защиты от домашних животных

Система безопасности для животных

Vivint

4,5

Начиная с

29,99 $

/мес.

855-813-7566

Большинство пассивных инфракрасных датчиков могут игнорировать животных до определенного веса. Датчик движения с двойной технологией более устойчив к ложным срабатываниям домашних животных, поскольку требует, чтобы два датчика срабатывали определенным образом.

Регулируемая чувствительность

Некоторые датчики движения, невосприимчивые к животным, имеют регулируемый уровень чувствительности для домов с энергичными домашними животными.

Видеодатчики движения

Видеокамера с датчиком движения

Arlo Pro 4

4,55

$199,99

Посмотреть на Amazon

Цена на сайте Amazon.com Прочитайте полный отказ от ответственности.

Многие камеры видеонаблюдения используют расширенную обработку сигнала 2 , чтобы начать запись при обнаружении движения. Камеры, управляемые датчиками движения, могут экономить место в памяти , не записывая сотни часов бесполезных кадров — они фиксируют только важные вещи.

Рекомендации по монтажу датчиков

Воспроизвести видео

Подпишитесь на наш канал YouTube и получите дополнительные полезные советы по безопасности дома.

Беспроводной датчик движения

Сегодня большинство датчиков движения являются беспроводными. Беспроводные датчики очень просты в настройке. Они не требуют сверления и взаимодействуют с другими компонентами системы безопасности по беспроводной связи.

Прожектор с датчиком движения

Светодиодные прожекторы LEONLITE с датчиком движения

$39,99

Посмотреть на Amazon

Прочитать обзор

Цена на Amazon.com на дату публикации. Прочитайте полный отказ от ответственности.

Поскольку беспроводные датчики движения становятся стандартом, для домашних мастеров становится проще, чем когда-либо, когда дело доходит до установки. Если вы умеете пользоваться отверткой, то сможете установить датчик движения. Правильная установка обеспечивает оптимальное покрытие для обнаружения движения и помогает избежать ложных срабатываний.

Если вы выберете систему безопасности, требующую профессиональной установки, установщик знает, как настроить ваши датчики. Тем не менее, вы несете ответственность за настройку своих датчиков, если вы используете домашнюю систему безопасности своими руками.

Перед установкой датчиков движения обязательно прочтите инструкции по установке , так как они, скорее всего, содержат рекомендации по размещению . Некоторые системы «сделай сам» также предоставляют электронные подсказки, видеоуроки или предлагают позвонить представителю, который проведет вас через процесс настройки.

Имейте в виду, что датчики движения не защищены от ошибок, и бывают случаи, когда могут быть ложные срабатывания. Ложные срабатывания обычно вызваны сбоями в электроснабжении, ошибками пользователя, плохой инженерией приложений, скачками напряжения, молнией и неисправным оборудованием. Животные, насекомые и листва также могут вызывать их при определенных обстоятельствах.

Советы по размещению

Лучшее, что вы можете сделать для повышения эффективности своих датчиков и предотвращения ложных срабатываний, — это прочитать прилагаемые к ним инструкции, вот несколько советов по размещению, которые помогут использовать сильные стороны датчика:

1. Держите датчики PIR на расстоянии 10–15 футов от источников тепла, таких как радиаторы, вентиляционные отверстия и солнечные окна. 3 Датчики движения могут сработать при обнаружении резкого изменения температуры, даже если облако быстро проходит над прямым солнечным светом в вашей гостиной.

2. Разместите датчики движения в «узких местах» — местах, через которые должны пройти люди, например, на лестничной клетке или в главном коридоре. Таким образом, злоумышленник отключит датчик независимо от пункта назначения.

Объездов нет

Злоумышленники обычно идут прямо в главную спальню, поэтому установите датчик рядом с этой комнатой или другими комнатами с ценностями, такими как кабинет.

3. Оцените, где злоумышленники, скорее всего, войдут  и какой путь они выберут. Большинство грабителей проникают в дом через переднюю или заднюю дверь, дверь патио или дверь гаража, поэтому рекомендуется размещать датчики рядом с этими областями.

4. Найдите стены, по которым мог бы пройти злоумышленник , например коридор или узкий проход, ведущий в комнату. Датчики движения работают лучше всего, когда злоумышленник идет параллельно датчику, а не по направлению к нему.

Например, в коридоре вы обычно идете параллельно стенам, а не прямо к ним.

Как установить датчик движения

Поскольку беспроводные датчики движения становятся стандартом, у домашних мастеров становится проще, чем когда-либо, когда дело доходит до установки. Если вы умеете пользоваться отверткой, то сможете установить датчик движения. Правильная установка обеспечивает оптимальное покрытие для обнаружения движения и помогает избежать ложных срабатываний.

Внутренняя камера с датчиком движения

1. Распакуйте датчик движения

Комплект датчика движения должен поставляться с некоторыми инструкциями и монтажным оборудованием. Если в вашем устройстве есть отдельные батареи, самое время поместить их в датчик движения.

2. Определитесь с местом

Прежде чем устанавливать датчик движения, следует подумать о наиболее эффективном размещении датчиков:

  • Углы — идеальное место , потому что вы можете расположить инфракрасные датчики так, чтобы они покрывали большую часть площади. Большинство конструкций датчиков движения имеют скошенные края с отверстиями для винтов, поэтому они прекрасно вписываются в угол комнаты.
  • Закрепите детектор движения высоко на стене , чтобы обеспечить наилучший охват, но не устанавливайте его над большими предметами мебели, такими как книжная полка или развлекательный центр, поскольку это ограничивает диапазон пассивного инфракрасного излучения.
  • Установите датчик движения напротив главного входа — это относится к каждой комнате или коридору, где вы размещаете эти датчики , чтобы они могли сразу обнаружить злоумышленников.

3. Установите датчик

Пассивные инфракрасные датчики имеют малый вес, поэтому вам не придется беспокоиться об анкерах или шпильках для гипсокартона. Обычная отвертка должна помочь, но электрическая отвертка или дрель могут ускорить процесс.

Большинство детекторов движения имеют монтажный кронштейн, который выдвигается из основного корпуса устройства, так что вы можете сначала привинтить его к стене, а затем защелкнуть датчик движения обратно. Это также облегчает снятие детектора движения со стены во время поддержание. Другие инфракрасные датчики могут потребовать полной разборки для монтажа.

4. Подключите датчик к системе

Следуйте инструкциям производителя, чтобы подключить датчик движения к вашей системе. Большинство самодельных систем проведут вас через этот процесс, часто используя основную клавиатуру или мобильное приложение для настройки и настройки детекторов движения.

Датчик движения Z-Wave

Aeotec TriSensor

$44,99

Посмотреть на Amazon

Цена на Amazon.com на дату публикации. Прочитайте полный отказ от ответственности.

Если у вас есть интеллектуальные датчики движения, такие как Z-Wave с питанием  Aeotec TriSensor (около 45 долларов США), вы можете подключить его к источникам света и другим интеллектуальным устройствам через интеллектуальный концентратор, такой как SmartThings, чтобы свет включался при движении. Вы даже можете использовать приложение смарт-концентратора, чтобы запланировать оповещения о движении на свои мобильные устройства, когда движение происходит в определенное время дня или ночи.

5. Настройте параметры обнаружения движения

Большинство детекторов движения имеют три основных настройки при постановке системы на охрану:

  • В мгновенном режиме любое движение вызывает тревогу.
  • В режиме задержки на вход датчик работает с задержкой — даже если он обнаруживает движение, у вас есть примерно 30–60 секунд, чтобы снять систему с охраны перед тревогой.
  • Режим слежения за интерьером работает с задержкой на вход, но только тогда, когда первым срабатывает дверной контакт — хотя он подает мгновенный сигнал тревоги, если обнаруживает движение в доме без срабатывания дверного контакта.

6. Обслуживание детектора движения

Со временем пыль и мусор могут скапливаться на экране датчика движения и мешать инфракрасному излучению, делая его менее эффективным при обнаружении движения. Протирайте его не реже одного раза в пару месяцев сухой или слегка влажной салфеткой из микрофибры.

Если вы решили покрасить стену рядом с датчиком движения, обязательно сначала снимите датчик. Если на пассивный инфракрасный датчик движения попала краска, его необходимо заменить.

Дополнительные советы по установке датчиков движения

Датчик движения, невосприимчивый к домашним животным

Детектор движения Bosch TriTech

38,56 $

Посмотреть на Amazon

Цена на Amazon. com на дату публикации. Прочитайте полный отказ от ответственности.

Учитывайте размер ваших питомцев

Датчики движения с иммунитетом к животным невосприимчивы к домашним животным только при правильном их использовании, но даже в этом случае они могут создавать ложные срабатывания при определенных условиях.

Многие датчики иммунитета к домашним животным используют рейтинги, связанные с весом животного, но даже маленькие домашние животные могут активировать их с достаточной вертикальностью. Если вашему питомцу нравится практиковать прыжки в высоту, это может спровоцировать ложную тревогу.

Это особенно важно, если у вас есть активные датчики возле лестничной клетки. В нижней части лестницы датчик воспринимает вашего питомца как мышь, но к тому времени, когда ваш питомец достигает вершины, датчик может увидеть слона.

Выступы уменьшают дальность действия

При установке светодиодных датчиков движения или камер снаружи имейте в виду, что их установка под навесом (например, навесом для машины) может уменьшить их дальность действия.

Точно так же, как ваше поле зрения уменьшается, когда вы носите шляпу с полями или козырьком, выступ может блокировать 180-градусный угол срабатывания детектора движения, превращая его в 9Угол обзора 0 градусов.

Не блокируйте инфракрасное излучение

Датчики движения подобны фонарикам, испускающим луч света, но с обнаружением движения инфракрасными энергетическими волнами вместо световых волн. Точно так же, как свет ярче ближе к лампочке, инфракрасное излучение плотнее ближе к устройству и распространяется дальше.

Волны детектора движения не могут проникать сквозь стены или другие твердые предметы, такие как мебель. Когда вы настраиваете датчик движения, представьте, что это свет на стене. Все, что создает тень от этого источника света.  может также блокировать способность датчика движения покрывать затененную область.

Световые выключатели с датчиком движения не все одинаковы

Выбирая выключатели с датчиком движения для использования в помещении, помните, что не все выключатели с датчиком движения работают одинаково.

  • Датчик присутствия автоматически включается, когда вы входите в комнату, и выключается, когда вы выходите.
  • Датчик вакуума  выключает свет, когда комната пуста, но вы должны его включить.
  • Датчики диммера настраиваются для включения света с разными уровнями яркости.

Такие бренды, как Lutron, предлагают выключатели света с датчиками движения, которые доступны во всех трех вариантах, поэтому вы можете выбрать тот, который подходит именно вам.

Другое применение датчиков движения

Датчики движения используются не только для домашней безопасности. Многие промышленные области используют их на сборочных линиях, чтобы отслеживать количество продукции и отключать опасное оборудование, если человек подходит слишком близко.

Вот несколько других применений датчиков движения

  • Для открытия и закрытия автоматических дверей
  • Для включения и выключения автоматических водопроводных кранов и туалетов
  • Включать свет , когда человек входит в комнату
  • Для управления дисплеями банкомата
  • У автоматических касс
  • Для некоторых парковочных метров

В дополнение к некоторым изящным коммерческим приложениям датчики движения обычно используются в домашних системах безопасности, чтобы предупредить вас (или ваши профессиональные мониторы) о чьем-то присутствии.

  • Наружный датчик движения может активировать сирену или систему сигнализации, чтобы заставить нежелательных посетителей убежать. Вы также можете разместить датчики движения рядом с бассейном или сараем для инструментов, чтобы ваши дети не попали в опасную ситуацию.
  • Видеокамера дверного звонка со встроенным датчиком движения подскажет, когда придет курьер или посетитель.
  • Внутренняя камера с датчиком движения может начать записывать милые моменты с вашими домашними животными или предупреждать вас о том, что ваш малыш карабкается в кроватку.
  • Некоторые видеорегистраторы даже оснащены датчиками движения, которые запускают запись, когда другой автомобиль приближается к вашему припаркованному автомобилю.

Нет предела возможностям! Просто убедитесь, что вы придерживаетесь датчиков движения с самоконтролем, если вы не используете их для обнаружения взлома или другого опасного сценария.

Это зависит от того, чего вы хотите добиться, и от угла обзора детектора движения. Прочтите наше руководство по размещению датчика движения для получения дополнительной информации.

Наиболее распространенные типы датчиков движения:

  • Passive infrared sensor
  • Microwave sensor
  • Dual technology motion sensor
  • Area reflective sensor
  • Ultrasonic sensor
  • Vibration motion sensor
  • Contact sensor
  • Video motion sensor



Final word

Датчики движения — это не просто дополнительная функция системы безопасности, они необходимы. Без датчиков не было бы способа обнаружить злоумышленников.

Надеюсь, наш гид рассказал вам о роли датчика движения в обеспечении безопасности вашего дома, о различных технологиях, используемых для обнаружения движения, и о том, как правильно установить датчики, чтобы они могли выполнять свою работу. Чтобы получить помощь в изучении вариантов домашней безопасности, ознакомьтесь с нашей статьей о лучших системах домашней безопасности.

Статьи по теме SafeWise

  • Как работает датчик движения?
  • Лучшие камеры видеонаблюдения с датчиком движения
  • Дешевые детекторы движения
  • Лучшие подъездные датчики и сигнализация

Источники

  1. Том Харрис, HowStuffWorks, «Как работает охранная сигнализация», февраль 2002 г. По состоянию на 23 июня 2021 г.
  2. Тим О’Лири, Security Info Watch, «Разбираемся с датчиками движения», октябрь 2008 г. По состоянию на 23 июня 2021 г.
  3. Digikey, «Руководство по проектированию Panasonic Electric Works», январь 2005 г. По состоянию на 23 июня 2021 г.

Заявление об отказе от ответственности

Цены и наличие продуктов указаны на указанную дату/время и могут быть изменены. Любая информация о цене и доступности, отображаемая на Amazon во время покупки, будет применяться к покупке этого продукта. Safewise.com использует платные ссылки Amazon.

Определенный контент, который появляется на этом сайте, получен от Amazon. Этот контент предоставляется «как есть» и может быть изменен или удален в любое время.

Compare the best home security systems

9068

9068

9068 903

.

Brand

Best for

Monthly cost

Starter equipment price

Contract required

Smart home compatibility

Узнать больше

Прочитать отзыв

Vivint

 Лучший комбинезон $29.99/мес. $ 599,00

no *

 Amazon,
Google,
Z-Wave		 View Packages Прочтите обзор
Симпл. 245,00 $

Нет

 Amazon,
Google		 Посмотреть пакеты Прочитать отзыв

ADT

 Самый опытный $28.99/мес. $ 0,00

Да

 Amazon,
Google,
Z-Wave		 View Packages Прочтите обзор
COVE
COVE

. COVE

. Требуется цитата

Нет

 Amazon, Google Посмотреть пакеты Читать обзор

Blue by ADT

 Лучший дополнительный мониторинг $19,99/мес. 199,15 $

Нет

 Amazon,
Google,
Z-Wave		 Посмотреть пакеты Прочитать отзыв

Данные на дату публикации 9000. 6 Предложения и доступность могут различаться в зависимости от местоположения и могут быть изменены. SafeWise.com использует платные ссылки Amazon.

Автор:

Кейси Тросс

Кейси является обученным членом группы реагирования на чрезвычайные ситуации (CERT) и внештатным автором с опытом работы в области обеспечения готовности к чрезвычайным ситуациям и безопасности. Как мать четверых детей, в том числе двоих подростков, Кейси знает, с какими проблемами безопасности сталкиваются родители, воспитывая технически подкованных детей в подключенном мире, и она любит исследовать новейшие варианты безопасности для своей семьи и для читателей SafeWise.

Подробнее

Последние статьи

20.12.2022

Лучшие системы домашней безопасности 2023 года

SimpliSafe — лучшая система домашней безопасности, сделанная своими руками, потому что она экономична, эффективна и проста в использовании.
