Как подключить электросчетчик самому: Как подключить электросчетчик правильно? Схема

Содержание

Как правильно подключить электросчетчик однофазный

Как только электроэнергия стала широко применяться человечеством, сразу же были изобретены специальные устройства по ее учету – электросчетчики. Эти полезные приборы начали использоваться еще в XIX веке и сейчас любое подключение к электроснабжению просто немыслимо без счетчика, а несанкционированный отбор электроэнергии является серьезным правонарушением. Естественно, существуют правила установки и эксплуатации счетчиков, регламентируемые Правилами Устройства Электроустановок (ПУЭ), а сами приборы подлежат строгому учету и контролю над несанкционированным доступом к ним. Информация о том как правильно подключить электросчетчик однофазный, наверняка, будет полезна всем, кто делает ремонт в квартире или занимается строительством дома.

Как правильно подключить электросчетчик однофазный

В большинстве случаев установку и подключение электросчетчиков производит электроснабжающая организация, но в некоторых случаях это можно сделать и самостоятельно, доверив контролирующим органам только проверить правильность подключения и опломбирование. В этой статье будет описано, как правильно подключить счетчик, какие инструменты, комплектующие и материалы понадобятся для этого, а также на что следует обратить особое внимание.

Виды однофазных счетчиков

При выборе счетчика для самостоятельной установки и подключения нужно, прежде всего, убедиться, что выбранная модель разрешена к эксплуатации и имеет необходимые документы. Лучше всего приобретать счетчик именно в той электроснабжающей организации, которая в дальнейшем будет контролировать, поверять и обслуживать его. Но для правильного выбора, следует узнать какие электросчетчики существуют.

Как могут подключаться электросчетчики

Электросчетчики однофазные могут иметь различный вид подключения:

Прямое подключение, когда счетчик включается непосредственно в силовую цепь. Практически все однофазные счетчики включаются именно так.
Трансформаторное подключение, когда счетчик подключается через специальные трансформаторы. Такие счетчики используются в основном в промышленности для учета в электросетях с очень большой нагрузкой.

Виды конструкций электросчетчиков

Счетчики могут иметь различную конструкцию:

Индукционные или электромеханические счетчики, хорошо известные нам по диску, который вращается тем быстрее, чем больше протекающий ток, а значит, и потребляемая мощность. Диск приводится в движение магнитным полем катушек напряжения и тока, которые подключены соответственно параллельно и последовательно измеряемой нагрузке. Специальный механизм подсчитывает количество оборотов, по которым можно судить о потребленной мощности. Такие счетчики имеют низкий класс точности (1,5 и выше), поэтому постепенно уступают более современным моделям.

Привычные индукционные счетчики постепенно уступают место более современным

Электронные счетчики, приходящие на смену индукционным. Они имеют высокий класс точности (0,5—2,0), более надежны и компактны по размерам. Измерение в них происходит специальной электронной схемой, которая генерирует импульсы пропорционально нагрузке: чем она больше, тем выше будет частота следования импульсов. По количеству импульсов можно судить о потребленной мощности.

В недалеком будущем все электросчетчики будут электронными

Очень важным преимуществом электронных счетчиков является возможность многотарифного учета, что позволяет включать мощные потребители энергии (стиральные и посудомоечные машины, водонагреватели) во время действия сниженного тарифа и тем самым экономить средства. Кроме этого, в некоторых моделях есть возможность дистанционного считывания показаний и программирования через различные интерфейсы: инфракрасный порт, RS-485, GSM, CAN и другие.

Если планируется установка электросчетчика на улице, то лучше выбирать электронный счетчик, снабженный электромеханическим отсчетным устройством. При низких температурах жидкокристаллические дисплеи перестают отображать информацию, хотя счетчик исправно подсчитывает потребленные киловатт-часы.

Электронный счетчик с электромеханическим отсчетным устройством

Цены на модельную линейку однофазных электросчетчиков

~~Электросчетчик однофазный~~

Необходимые комплектующие и инструменты для установки электросчетчика

Для того чтобы установить однофазный электросчетчик понадобятся следующие комплектующие:

Собственно сам электросчетчик. Приобретая прибор, следует обязательно убедиться в наличии штампа ОТК, а также пломбы на корпусе самого счетчика. Клеммная крышка пломбируется уже после подключения. Модель счетчика должна соответствовать нагрузке, которая описана в технических условиях – ТУ, о них можно легко узнать в электроснабжающей организации.
Если счетчик будет устанавливаться в уже имеющийся электрощит или бокс, то следует убедиться в том, что крепления подходят для установки. Обычно счетчики крепятся на трех винтах. Если счетчик имеет крепление на DIN-рейку, а в щите ее нет, то ее легко можно приобрести в магазине и установить.
Если счетчик будет устанавливаться в новый бокс, то следует приобрести и его. При установке на улице нужно приобретать бокс со степенью защиты не менее IP54, имеющий уплотнения крышки и специальные сальники для входящих и выходящих кабелей.

Видео: Уличный щит для электросчетчика

Вместе с электросчетчиком обычно устанавливают модульное оборудование для защиты электропроводки и людей: автоматические выключатели, а в некоторых случаях и устройства защитного отключения – УЗО. Их необходимое количество и номиналы рассчитываются при проектировании системы электроснабжения, которое выполняют специалисты. Покупать такое оборудование лучше известных брендов и только в специализированных магазинах. Согласно ПУЭ до электросчетчика необходимо устанавливать двухполюсный автоматический выключатель, который позволяет производить обслуживание счетчика, а также защищает от коротких замыканий и перегрузок. Номинал выключателя должен соответствовать выделенной мощности и должен быть указан в ТУ на подключение.
Для распределения и коммутации нуля (N) и защитного нуля (PE) в электрощитах применяют специальные шины, монтируемые как на DIN-рейку, так и в специальных местах крепления. При их покупке стоит учесть, что нулевую шину принято использовать с пластиковым держателем синего цвета, а шину защитного заземления – желтого или зеленого цветов. Некоторые электрощитки по умолчанию уже имеют в комплекте эти шины.

Шина заземления (защитного нуля) обычно имеет желтый или зеленый цвет

Чтобы соединить все компоненты электрощита, необходим монтажный провод. Для этого используют многожильный медный провод марки ПВ-1. Использование многожильных проводов не рекомендуется, а если они и применяются в качестве входных и выходных кабелей, то на концы надо одевать и обжимать специальные наконечники соответствующего диаметра или облуживать паяльником.
Для крепления электрощита или бокса на строительные конструкции, а также для монтажа счетчика DIN-реек и шин внутри электрощита понадобится набор крепежных элементов: саморезы, дюбеля, пластиковые стяжки.
Если входящие и отходящие кабеля чаще всего имеют цветовую окраску изоляции, то монтажный провод ПВ-1 ее не имеет. Поэтому для маркировки фазных и нулевых проводов нужно иметь изоленту или термоусаживаемые трубки синего и красного цветов.

Для установки электросчетчика однофазного понадобятся следующие инструменты:

Перфоратор с буром соответствующего дюбелям диаметра – для навешивания электрощита или бокса на строительные конструкции.
Плоскогубцы. Хорошо, если их будет несколько, с разными размерами губок.
Кусачки.
Нож строительный.
Съемник изоляции.

Съемник изоляции значительно упростит монтаж

Рулетка.
Линейка.
Строительный уровень.
Набор отверток.
Индикаторная отвертка – для контроля наличия напряжения.

Индикаторная отвертка всегда определит наличие фазы

Паяльник. Он может понадобиться для облуживания многожильного провода.

Как правильно подключить электросчетчик однофазный

Перед тем как начинать работы по установке нового счетчика, следует убедиться в том, что подающая линия обесточена. Проверить наличие или отсутствие напряжение можно либо при помощи отвертки-индикатора, либо мультиметром. Установка счетчика включает ряд несложных технологических операций.

После проверки отсутствия напряжения производится разметка места будущей установки щитка или бокса для счетчика. Оптимальная высота установки счетчика 1,6—1,7 метра от поверхности. Это наиболее удобная высота для снятия показаний счетчика и проведения каких-либо работ.
При помощи перфоратора в намеченных местах бурятся отверстия в строительной конструкции, вставляются дюбеля и монтируется бокс для счетчика. Уровнем необходимо контролировать горизонтальность установки.
Если счетчик монтируется на место старого, то после отключения всех проводов демонтируется старый счетчик.
По схеме, которая может иметь множество вариантов, монтируется счетчик и модульное оборудование (Автоматические выключатели, УЗО, шины). При необходимости устанавливаются DIN-рейки, которые можно предварительно отрезать ножовкой до нужного размера. Модульное оборудование монтируется при помощи специальных фиксаторов либо пружинных защелок. Вводный двухполюсный автоматический выключатель лучше смонтировать в специальном мини-боксе, который затем опломбирует электроснабжающая организация. Это исключит возможность подключения нагрузки до счетчика.

Один из вариантов оборудования электрощита

Делается ввод кабелей: питающего и нагрузки (квартиры или дома). Если бокс устанавливается на улице, то применяются специальные сальники: резьбовые или резиновые, — которые уплотняют ввод кабеля в бокс, не позволяя проникать атмосферной влаге. Для этого резиновые сальники подрезаются ножом, а резьбовые затягиваются после того, как через них пропущен кабель.

При наружном размещении электрощита учета необходимо ввод кабелей делать через сальники

Разделываются концы кабелей при помощи ножа или специального инструмента. При этом надо следить за тем, чтобы при надрезе оболочки кабеля не повредить изоляцию проводов. Ввод кабеля через сальник должен быть в оболочке, оставляется еще 2—3 см, а остальная длина разделывается.

Оболочку кабеля лучше всего снимать специальным инструментом

В щитке оставляется запас кабелей, чтобы была возможность повторного монтажа. Обычно длину кабеля делают в два раза больше, чем это необходимо. При этом следует избегать резких поворотов, которые могут привести в дальнейшем к излому кабеля.
Перед подключением вводного кабеля к двухполюсному автомату проверяется принадлежность проводников к фазе, рабочему нулю и защитному нулю (заземлению). Обычно фазный провод имеет коричневую или красную окраску изоляции, нулевой рабочий – синюю, а заземление – комбинированную желто-зеленую. Но бывают случаи, когда цвет изоляции может отличаться (см. рисунок). Для полной гарантии зачищают съемником изоляции провода на 10 мм, разводят их на безопасное расстояние, кратковременно включают напряжение и проверяют отверткой индикатором фазный провод. Затем мультиметром проверяют напряжение между фазным проводом, рабочим и защитным нулем. Оно должно составлять 220—230 В. После этого напряжение отключают.

Варианты цветовой маркировки проводов

Вводный кабель подключается к вводному автомату. В левый верхний контакт заводится фазный провод, а в правый – нулевой рабочий. Провод заземления сразу заводится на соответствующую клемму, которая была смонтирована в щитке заранее. После этого контакты затягиваются отверткой. Через несколько минут следует сделать повторную затяжку, так как проводник под давлением клеммы слегка сожмется. Алюминиевые провода имеют неприятное свойство сжиматься в клеммах со временем. Электрики говорят про это: «Провода текут». Именно поэтому лучше всегда применять медные провода и кабеля, а алюминиевые периодически подтягивать.
С выхода двухполюсного автоматического выключателя фазу и рабочий ноль соединяют со счетчиком электроэнергии. Все однофазные счетчики подключаются четырьмя клеммами, причем их предназначение одинаково для счетчиков всех моделей:
- o Клемма №1 – для входа фазного провода.
- o Клемма №2 – выход фазы.
- o Клемма №3 – вход рабочего нуля.
- o Клемма №4 – выход рабочего нуля.

Образец грамотного и красиво смонтированного электрощита

Для коммутации всего модульного оборудования необходимо изготовить перемычки из провода ПВ-1. Для этого измеряется расстояние от одной клеммы до другой, плоскогубцами изгибается провод под прямым углом необходимое количество раз таким образом, чтобы провод свободно и без напряжения подходил к клемме. Изоляция зачищается только на такое расстояние, которое позволяет надежно закрепить провод в клемме модульного оборудования. Для автоматических выключателей, УЗО и клеммников изоляция зачищается на 10 мм, а для электросчетчика – 27 мм. Если в щитке установлены ряд автоматических выключателей, на которые необходимо раздать фазу, то делают перемычку из провода ПВ-1 без разрывов или применяют специальную гребенку, отрезав нужный размер ножовкой.

Раздавать фазу на несколько автоматических выключателей удобно при помощи гребенки

Перемычки обязательно маркируют цветной изолентой или термоусаживаемой трубкой. Фазный провод красным цветом, а нулевой – синим. Провод заводится в клемму только оголенной частью, попадание изоляции недопустимо. При этом из модульного оборудования и счетчика не должны выглядывать оголенные части провода. Затяжку клемм модульного оборудования производят в два приема с перерывом в несколько минут.
В современных счетчиков каждая клемма имеет два винта. После того как провод заводят в клемму, затягивают верхний винт. Затем проверяют надежность затяжки, потянув за провод. Только после этого затягивают нижний винт. Через несколько минут подтягивают еще раз.

Видео: Подключение однофазного электросчетчика

В последнюю очередь подключают кабеля нагрузок к автоматическим выключателям, а также к нулевой и заземляющей шине. После этого нужно тщательно проверить правильность сборки, затяжку клемм. Лучше, если это сделает специалист. Если все смонтировано правильно, то можно приглашать представителя электроснабжающей организации, который также проверит правильность монтажа, опломбирует вводной автоматический выключатель и счетчик. Составляется соответствующий акт, после чего можно включать напряжение и пользоваться новым электросчетчиком.

Итоги

Монтаж электросчетчика лучше доверить квалифицированному специалисту, имеющему соответствующий допуск.
Все работы по подключению должны проводиться только при снятом напряжении.
Для оборудования щитка учета электроэнергии следует применять модульное оборудование только известных брендов. Номиналы автоматических выключателей и УЗО должны подбираться только специалистом.

Видео: Как смонтировать счетчик, один из вариантов

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:

Как подключить электросчетчики и автоматы правильно

Под электросчетчиком понимается специальное устройство, основной функцией которого является измерение расходуемого количества электрической энергии. История этих приборов начинается в XIX веке, когда были изобретены и начала активно использоваться технические средства, являющиеся потребителями электроэнергии.

Подготовительные работы ↓
Необходимые материалы и инструменты ↓
Установка ↓
Подключение ↓
Описание схемы подключения ↓
Как подключить автоматы? ↓
Что будет если неправильно подключить электросчетчик? ↓

Устройство электросчетчиков выглядит следующим образом:

Основными механизмами являются катушка-обмотка напряжения и токовая катушка.
Электромагниты указанных катушек располагаются таким образом, чтобы они могли находиться по отношению друг к другу строго под углом, равному 90°.
В пространстве между катушечными электромагнитами размещен особый диск из алюминия. Снизу и сверху он зафиксирован при помощи подшипников и подпятников.
Ось алюминиевого диска оборудована специальным червяком, который, благодарю наличию колес с зубцами, позволяет функционировать барабану счетного устройства, приводя его в движение.

Принцип, по которому функционирует любая разновидность электросчетчиков, можно описать следующим порядком производимых действий:

Токовая катушка имеет последовательное включение в систему электрической цепи. Состоит из малого числа витков, а наматывание происходит проводом с крупным диаметром.
Вторая катушка, наоборот, имеет параллельный принцип подключения к электрической цепи. Количество витков у нее значительно больше, чем у токовой катушки, а наматывание происходит при помощи тонкого провода.
Переменное напряжение в процессе работы передается только одному элементу счетчика – катушке с большим количеством витков и тонким проводом.
Когда напряжение проходит через катушки, то в пространстве между ними сразу же возникают магнитные потоки переменного типа.
Благодаря возникшим потокам между катушками, диск из алюминия создает внутри себя особые токовые вихри.
Вихри и потоки встречаются в алюминиевом диске, вступая во взаимодействие друг с другом, что вызывает вращательный эффект по отношению к самому диску, и он начинает приходить в движение.
Счетчик фиксирует все обороты диска за определенный установленный отрезок времени, считая и учитывая при этом потребляемую электроэнергию.
Современные модели электросчетчиков осуществляют данный процесс путем преобразования аналоговых сигналов, которые были получены датчиками, в импульсный код, представляющий собой набор цифр. Микроконтроллер способен расшифровать данный код после его поступления, а также рассчитать и вывести на экран полученное значение количества потребляемой электроэнергии.

Подготовительные работы

Осуществить процесс подключения такого счетчика к сети возможно самостоятельно, без вызова квалифицированного электрика. Однако, прежде чем приступать к этому, необходимо предварительно провести подготовительные работы по монтажу специального бокса, внутрь которого нужно будет установить сам электросчетчик.

Для соблюдения правильности технологии монтажа, нужно придерживаться следующего алгоритма действий:

На настенном боксе откручиваются все болты или шурупы, держащие крышку на месте, после чего она снимается.
Бокс устанавливается на стену, причем высота его монтажа должна быть в промежутке от 0,8 до 1,7 метра. Этот параметр регламентируется действующими официальными правилами по технике безопасности при работе с высоким напряжением.
Выбор элементов для крепежа осуществляется на основании материала, из которого изготовлена стена.
Закрепленный на стене бокс будет иметь несколько монтажных реек, как уже было сказано, и нулевую шину.

Фактически, все современные модели счетчиков являются представителями модульной разновидности, поэтому тип подключения у них унифицирован: он производится на монтажную рейку. Их преимуществом является не только использование абсолютно безопасных и негорючих материалов в собственной структуре, но также и значительная легкость понимания и реализации технологии установки.

Необходимые материалы и инструменты

Желательно, если провода будут отличаться друг от друга не только толщиной, но и цветом.

Заблаговременная подготовка инструментов и материалов, которые потребуются для подключения счетчика, также является одной из частей подготовительных работ.

Приготовить заранее необходимо:

электрощит, который должен соответствовать всем параметрам и особенностям устанавливаемого счетчика;
сам электросчетчик, можно выбрать индукционный или наиболее распространенный электронный вариант;
несколько проводов с различным диаметром от 1,5 м. до 6 мм;
автоматический выключатель;
планки с рекомендуемой шириной 0,35 см;
материалы и инструменты для осуществления крепежа;
УЗО;
изоляционные элементы;
изолента;
нож с острым лезвием;
отвертки различного типа;
пассатижи;

Важным условием, от которого зависит безопасность человека, осуществляющего установку и подключение электросчетчика, является обязательное наличие у всех отобранных инструментов изолирующей резиновой ручки, позволяющей избежать ударов электрического тока.

Установка

Если все подготовительные работы остались позади, а нужные инструменты и материалы заготовлены и соответствуют всем предъявляемым к ним требованиям, то можно приступать непосредственно к монтажу электросчетчика:

ПУЭ дает предписание, согласно которому, установке счетчика должен предшествовать монтаж защитного оборудования, способному обезопасить от возникновения различных аварийных ситуаций. Такое устройство для защиты можно разместить в разных местах: цокольном щитке, на лестничной клетке, возле самого электросчетчика. Выбор месторасположения зависит от возможностей по установке пломб на оборудовании.
После установки защитного оборудования, можно вернуться к вопросу монтажа счетчика. Первоначально, должен быть установлен автоматический выключатель с двумя полюсами. При помощи специального механизма на обратной стороне, его можно зафиксировать на верхней рейке внутри бокса.
Устанавливается сам электросчетчик. Он имеет на обратной стороне точно такой же механизм, как и автоматический выключатель, поэтом, по такому же принципу подсоединяется к одной из ДИН-реек.
Далее, необходимо добавить однополюсные автоматы. Их количество может различаться, но чаще всего монтируется два автомата на каждый счетчик.

На этом, процесс монтажа электросчетчика закончен и, как можно убедиться на практике, ничего сложного в нем нет.

Подключение

Алгоритм действий, которые необходимо выполнить при подключении электросчетчика, напрямую зависит от его разновидности.

Так, для подсоединения однофазного счетчика нужно:

На первоначальном этапе, полностью отключить автомат или пробки, либо обесточить всю линию на время проведения работ по подключению устройства.
На обратной стороне любого однофазного электросчетчика имеется схема, в соответствии с которой его и необходимо подключать.
Подключить провода к контактам на клеммной планке, всего у однофазного устройства имеется четыре клеммы.

Порядок подключения должен быть в обязательном порядке следующим (если смотреть на счетчик слева направо):

Ввод фазы к квартире от сети.
Выход фазы внутрь помещения.
Ввод нуля к квартире от сети.
Вывод нулевого изолятора внутрь помещения.

Трехфазные электросчетчики делятся на несколько разновидностей: приборы прямого или косвенного подключения, соответственно, технология данного процесса у них различается. Устройства косвенного подключения рассматриваться не будут, поскольку они запрещены для монтажа в объектах жилищного фонда.

Подобные приборы используются исключительно в промышленных целях, а их установка и подключение могут быть осуществлены только квалифицированными мастерами и электриками, имеющими подобный доступ.

Если говорить об электросчетчиках прямого подключения, то они подходят для установки в жилых домах, алгоритм подключения не столь значительно отличается от технологии, используемой для однофазных моделей. Но с учетом того, что схема у трехфазных приборов гораздо сложнее, рекомендуется не осуществлять их подключение самостоятельно, а доверить этот процесс профессиональному электрику.

Это обусловлено также еще и тем, что регистрация нового устройства все равно должна быть произведена специализированной организацией, которая и предоставит мастера, имеющего лицензию и допуск к проведению различных электромонтажных работ.

Описание схемы подключения

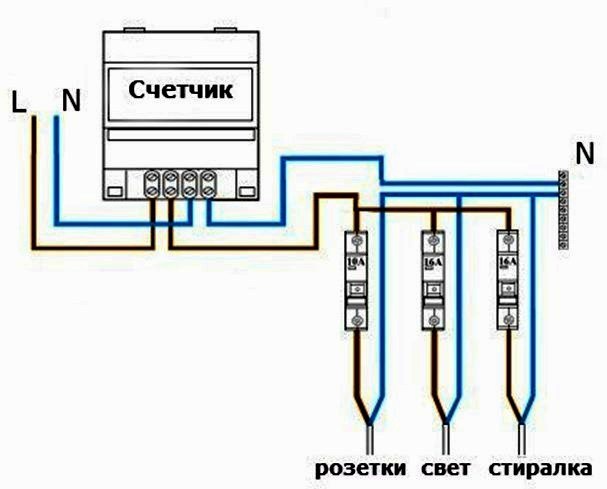

Если говорить об однофазной разновидности электросчетчиков, то схема подключения у них самая элементарная и традиционно указывается на обратной стороне крышки устройства.

Если она все же отсутствует, то можно воспользоваться следующим описанием правильного подсоединения проводов:

В первую клемму слева, входит фаза, ведущая от внешней сети к жилому помещению.
Через вторую клемму, эта фаза выводится внутрь квартиры.
Третья клемма подводит нуль от сети.
Через последний контакт, располагающий справа, нуль имеет выход в квартиру.

Схема подключения трехфазного электросчетчика несколько сложнее, но она также чаще всего приводится на обратной стороне крышки устройства или в инструкции по эксплуатации прибора. Самое важное в данном процессе – не перепутать провода и отслеживать порядок их подсоединения, опираясь на цвет.

Также, важно помнить, что все нечетные номера контактов будут соответствовать вводу, а четные значения говорят о нагрузке.

Схема трехфазного счетчика

Правильная схема подключения трехфазного устройства будет выглядеть следующим образом:

Желтый провод подключается на вход, соответствует фазе А.
Второй желтый провод подключается на выход, соответствует той же самой фазе.
Зеленый провод для входа фазы В.
Второй зеленый провод должен быть подключен по аналогии с первым того же цвета.
Красный провод подключается на вход фазы С.
Второй красный провод необходимо подключить на выход той же самой фазы.
Синий провод соответствует нулевому проводнику, он подключается на вход.
Второй синий провод также соответствует нулю, но подключается на выход.

Все провода трехфазных счетчиков имеют именно такую нумерацию, поэтому если четко следовать приведенному описанию, то устройство будет подключено правильно.

Как подключить автоматы?

Схема подключения однофазного автомата

Подключение автоматов является не таким сложным, как, например, трехфазного счетчика, поэтому его может реализовать каждый, выполнив приведенный ниже алгоритм действий:

В электрощите, автоматический выключатель крепится при помощи встроенного защелкивающегося механизма на ДИН-рейку в боксе.
Провода вставляются в зажимы и подлежат надежной фиксации при помощи специальных болтовых контактов.
Контакты необходимо затягивать надежно, но аккуратно, чтобы не повредить корпус устройства, что вызовет последующее смещение внутренних элементов, а это приведет к частым перегревам в процессе эксплуатации и в ближайшее время поспособствует поломке выключателя.
Входное питание должно быть подключено строго сверху автомата, а с нижней части подсоединяется нагрузка или выход.
Еще до подключения кабеля к контактным зажимам, его необходимо на 15 см. освободить от внешнего изоляционного слоя, чтобы добавить гибкости и подвижности. Внутреннюю изоляцию допускается устранять только на 0,5-1 см.
При подсоединении к автоматическому выключателю проводов, обладающих малым сечением или многожильных кабелей, в процессе монтажа для них используются специальные наконечники.

Что будет если неправильно подключить электросчетчик?

Неправильное подключение данного устройства или защитного оборудования для него может привести к следующим нежелательным последствиям:

Возникновение короткого замыкания, сгорание всех незаземленных электрических приборов.
Перегрев самого оборудования, который в кратчайшие сроки выведет его из строя.
Ответственная организация при осуществлении проверки, скорее всего, введет штрафные санкции за самопроизвольное неправильное подключение прибора, особенно, если на нем будет отсутствовать пломба.

Статья была полезна?

0,00 (оценок: 0)

Сервисный провод на 200 А: модернизируйте свой электрический счетчик и панель

Мастер-электрик Скотт Карон демонстрирует две части замены устаревшей электрической системы в нашей серии видеороликов ниже.

По

Скотт Кэрон

Поделитесь этой историей

ЧАСТЬ 1 ИЗ 2: В этом видео мастер-электрик Скотт Кэрон показывает первый этап замены устаревшей электрической системы.

ПРИМЕЧАНИЕ: Работа внутри электрического щита опасна и лучше всего доверить ее профессиональному электрику.

Шаги по переходу на сервисный провод на 200 А

Убедитесь, что питание отключено во всем здании, для чего может потребоваться не только отключение главного выключателя.
Попросите коммунальную компанию отключить электрические кабели от дома.
Извлеките стеклянный счетчик из гнезда счетчика.
Открутите розетку счетчика со стороны дома, затем с помощью кусачек перережьте кабель, подключенный к розетке.
Увеличьте существующее отверстие для кабеля в стене с помощью аккумуляторной дрели и кольцевой пилы диаметром 3 дюйма.
Просверлите ободную балку с помощью удлинительного вала и кольцевой пилы диаметром 2 дюйма.
Подсоедините отрезок электрического кабеля SE на 200 ампер к разъему нового счетчика.
Пропустите кабель SE через отверстие в стене, а затем привинтите гнездо счетчика к внешней стороне дома. Используйте торпедный уровень, чтобы убедиться, что розетка выровнена.
Установите новую насадку из ПВХ и кабелепровод на наружную стену непосредственно над гнездом счетчика. Закрепите кабелепровод на раструбе счетчика с помощью клея ПВХ. Закрепите трубу на доме с помощью U-образных пластиковых хомутов.
Попросите коммунальную компанию отметить расположение любых линий метро. Затем вбейте в землю два медных заземляющих стержня с помощью трехфунтовой кувалды. Разместите стержни на расстоянии 6 футов друг от друга.
Выполнить соединения проводов между заземляющими стержнями, до заделки межсистемного соединения, и в гнездо счетчика.
Подсоедините провода питания к розетке счетчика.
Вставьте стеклянный счетчик в гнездо счетчика. Затем защелкните крышку расходомера.

Сервисная панель на 200 А

ЧАСТЬ 2 ИЗ 2: В этом видео главный электрик Скотт Карон устанавливает новую панель для завершения сервисной модернизации.

Шаги по установке панели:

Убедитесь, что питание отключено во всем здании, для чего может потребоваться больше, чем просто отключение главного выключателя.
Используйте бокорезы, чтобы перерезать все провода внутри существующего электрического щита.
Отвинтите и снимите со стены старую электрическую панель.
Прикрутите к стене большую фанерную панель толщиной ¾ дюйма для установки новой электрической панели.
Пропустите кабель SE через верхнюю часть новой электрической панели, затем прикрутите панель к фанере. Используйте торпедный уровень, чтобы убедиться, что панель выровнена.
Выполните все электрические соединения внутри электрического щитка.
Вставьте электрические цепи в панель, убедившись, что каждый кабель проходит через кабельный разъем.
Подсоедините провода заземления из неизолированной меди и провода с белой изоляцией к шине заземления и нейтрали внутри панели.
Вставьте новые автоматические выключатели в сборную шину.
Проложите главный заземляющий провод снизу электрического щитка к медному водопроводу.
Попросите коммунальную компанию переподключить электрические кабели снаружи дома.
Маркируйте каждый автоматический выключатель соответствующей электрической цепью дома.

эл. — Вытащить мой собственный электросчетчик?

Давайте решать одну проблему за раз.

Нейтральные стержни для нейтралов. Заземляющие стержни предназначены для земли. Первое отключение после электросчетчика является точкой заземления системы, и здесь ТОЛЬКО нейтраль соединена с землей. Понятно? ХОРОШО. Поскольку это часто основная панель, в Кодексе прописана «звездочка», которая позволяет основаниям быть гостями на нейтральной полосе основной панели. Не требуется .

Переполненные нейтральные полосы

Сразу после того, как люди узнают, что у каждой нейтрали должен быть свой винт на нейтральной полосе, мы часто слышим заблуждение: «Производитель не дал мне достаточно мест на нейтральной полосе».

Это маловероятно. UL не одобрила бы панель в таком плачевном состоянии.

Чего им не хватает, так это двух вещей: а) правило «1 нейтраль на винт» не применяется к заземлению и б) маркировка панели, в которой указано, могут ли 2 или 3 заземления использовать один винт на нейтральный бар. Первый шаг в любой ситуации «схватки за нейтралов» — 9.0113 Подождите. Застрахуй это.

Для всех остальных ответ будет «сгруппировать территорию в пределах допустимого».

Но для вас , на маркировке панели указано несколько моделей дополнительных заземляющих шин, которые подходят к предназначенным для них предварительно нарезанным отверстиям/местам. Купите самый большой из них, 2-3, если это необходимо или удобно. Установите их. Переместите ВСЕ свои земли в тех.

Еще раз прочитайте маркировку панели, некоторые панели допускают 3 заземления на нейтральном винте, но только 2 на дополнительном винте заземления.

Зачем мы это делаем? Потому что вам нужно внешнее основное отключение. Это превратит эту панель в подпанель, а основным разъединителем будет главная панель. Все субпанели должны быть разделены на нейтраль и землю.

На данный момент, пока панель остается основной панелью, убедитесь, что связь между нейтралью и землей сохраняется. Если вы хотите, вы можете заменить хомут или винт настоящим проводом из меди #6. Вы можете поместить вокруг него токоизмерительные клещи, что иногда полезно для диагностики.

Снятие счетчика без разрешения

Как правило, энергетическая компания хочет работать с вами, но они не собираются помогать домовладельцам делать глупые или опасные вещи. Мне удалось снять счетчики без разрешения, но я занимался ремонтом. Не нужно для этого разрешение.

Энергетическая компания совершенно права в том, что им требуется подпись инспектора, чтобы снова включить питание после работ, требующих получения разрешения.

Получение разрешения

Есть много людей, которые могут эффективно выполнять требования правительства. И потом, есть другие люди, которые делают то же самое, но безнадежно застревают в бюрократизме и ловушке-22. Тщательное сравнение этих двух показывает, что второй тип — это , которые на самом деле создают проблемы для себя , воображая или непреднамеренно создавая препятствия, с которыми другие просто не сталкиваются.

Это не StackExchange по психологии, поэтому я не буду делать догадок или суждений, лол.

Местный инспектор — это обычный человек, такой же, как вы или я, на которого возложена ответственность, которая НЕ «делает вашу жизнь невыносимой». Но они должны иметь дело с бесконечным потоком самодельщиков типа Суверенных Гражданинов, которые этого не понимают, и имеют ОГРОМНУЮ фишку на плече о государственном регулировании, и постоянно извергают это им в лицо. Это не веселая работа.

А также заявители DIY, которые страшные . Их нужно сильно обескураживать и/или очень тщательно проверять. С некоторыми из них может быть трудно говорить! Итак, инспектор внимательно слушает, что говорит домашний мастер, и все, что они называют «даже неправильным», является красным флагом. В сочетании с кем-то с твердым мнением это действительно может произвести неправильное впечатление.

Я хотел бы установить внешнее электрическое отключение, чтобы безопасно обесточить весь дом по мере необходимости.

А зачем тебе это? Я имею в виду, что внешние отключения великолепны, и я рекомендую их по той же причине, по которой их требует NEC 2020. Но инспектор скажет: «Почему бы просто не отключить электроэнергию, так как Я уверен у вас есть разрешение на любую требующую разрешения работу, которую вы выполняете… правильно?» Видите, как это выглядит?

Я купил новый дом, и проводка немного схематична. Не схематично «сжечь дом», а схематично «не пройти проверку».

Что ж, если был легальным на момент установки, то он устарел. Продажа дома не соответствует кодексу 2020 года и требует множества доработок.

Если на момент установки это было нелегально, то оно не работает. Ремонт не требует разрешения. Если на кабеле диапазона возникает неисправность, вам не нужно получать разрешение на ловлю нового кабеля.

Так что я бы сразу же приступил к выполнению «ремонта, который не является фундаментальным изменением» без дальнейших разговоров с инспектором.

Если поддон счетчика проржавел, вам может потребоваться разрешение на замену этого только , поскольку в этом участвует энергетическая компания. Конечно, в настоящее время вы бы заменили это на метр-магистраль , это то, что, насколько я помню, вам нужно, и для этого может потребоваться разрешение.

Местный инспектор уже дал понять, что если я установлю запорную арматуру, он проверит всю мою систему, которая точно не пройдет проверку.

Что ж, это могло быть следствием того, что человек «болтался», возможно, у него возникли сомнения относительно вашей компетентности. Или вы как-то обиделись.

Было бы лучше максимально ограничить объем проекта и ограничить его обновлением счетчика.
