Схема подключения двухклавишного выключателя: варианты

Главная » Электрика » Розетки и выключатели » Схема подключения двухклавишного выключателя: что необходимо знать

Существует значительное количество сфер использования двойных выключателей. Их используют для люстр, когда требуется контроль и регулировка яркости освещения. Актуальны они и для раздельного санузла. Для освещения входа в частных домовладениях. Если нет определенной подготовки, то схема подключения двухклавишного выключателя может вызвать некоторые трудности. Но используя инструкцию к монтажу и полезные рекомендации, с подобной установкой справится даже новичок.

Двухклавишное устройство является важной составляющей любого современного интерьера

Содержание

Что важно знать о подключении двойного выключателя
Подготовка проводов для правильной установки
Схема подключения двухклавишного выключателя
Вариант схемы подключения двухклавишного выключателя на две лампочки
Особенности схемы подключения двухклавишного проходного выключателя
Какие могут быть проблемы
Схема подключения двухклавишного выключателя на две лампочки (видео)

Что важно знать о подключении двойного выключателя

Прежде чем узнать, как правильно подключить двухклавишный выключатель света, давайте узнаем больше информации об его устройстве. Механизм включает пластмассовый корпус, клеммы входного и выходного типа, две клавиши, а также у некоторых моделей есть индикатор света.

Часто используется такой вариант вместе с розеткой

Если правильно выполнить подключение, то при помощи клавиш можно обеспечивать подачу электричества или останавливать его.

У конструкции есть некоторые достоинства:

возможность отключать и включать целые группы ламп;
экономия на кабеле, так как не нужно тянуть два провода, как для одинарных устройств;
позволяет регулировать освещение при большом количестве ламп в люстре;
применяется для помещений с повышенным уровнем влажности;
не требует особого ухода;
простота монтажа.

Необычный вариант двухклавишного механизма

Перед изучением инструкции, как подключить люстру к двухклавишному выключателю, нужно подготовить все необходимые инструменты. К таковым относится пластмассовая форма, отвертки индикаторного и фигурного типа, обжимные инструменты, а также строительный нож.

Статья по теме:
Розетки и выключатели: лучшие бренды. Грамотный выбор электротехнического оборудования гарантирует безопасность, надежность и эстетичность использования. Давайте разберемся в существующих брендах и моделях.

Подготовка проводов для правильной установки

Предварительная заготовка кабелей зависит от типа подключенного оборудования. В таких механизмах предусмотрены готовые магистрали. Чтобы поменять компоненты, потребуется разобрать базу светильника. Устройство коробки предполагает три кабеля. Их общая длина не должна быть более 10 см. Концы кабелей необходимо зачистить от изоляции, а затем подсоединить к определенным клеммам. К клемме с обозначением L подсоединяется фаза. Подключение других проводов зависит от того, какие клавиши будут использоваться.

Правильная подготовка позволит выполнить более качественный монтаж

Полезная информация! Если у вас модульный механизм, то важно обеспечить питание каждого его компонента. При этом можно воспользоваться перемычкой.

Схема подключения двухклавишного выключателя

Выбирая схему подключения двухклавишного выключателя, нужно учитывать, что монтаж и крепеж проводов производится с использованием зажимов винтового типа или самозажимных клемм. Первый вариант предполагает укладку оголенного провода между пластинами. При таком способе требуется периодическое подтягивание винта.

Схемы подключения

Выполняя подключение двухклавишного механизма, нужно помнить, что ноль подключается напрямую, а фаза прерывается при прохождении через устройство.

Процесс подключения производится так.

Изображение	Этапы
	Сначала в щитке отключается электропитание, а затем проверяется отсутствие напряжения при помощи индикатора.
	В гнездо устанавливается стаканчик, и через него протягиваются провода от монтажной коробок. Оголение жил на 10 мм выполняется при помощи бокорезов.
	Провод с фазой подсоединяется к клемме, а остальные проводки в клеммы. Каждый элемент соответствует конкретной клавише. Провод фазы часто имеет белый цвет.
	Если нужен определенный порядок включения различных групп освещения, то после проверки, в случае необходимости, провода в клеммах меняются.
	Монтируем корпус выключателя и крепим его при помощи шурупов. Затем проверяется расположение уровня конструкции.
	Производится установка рамки и клавиш из пластика.

В завершение подсоединяется источник освещения и тестируется корректность работы выключателя. К монтажной коробке проводится двухжильный провод.

Статья по теме:

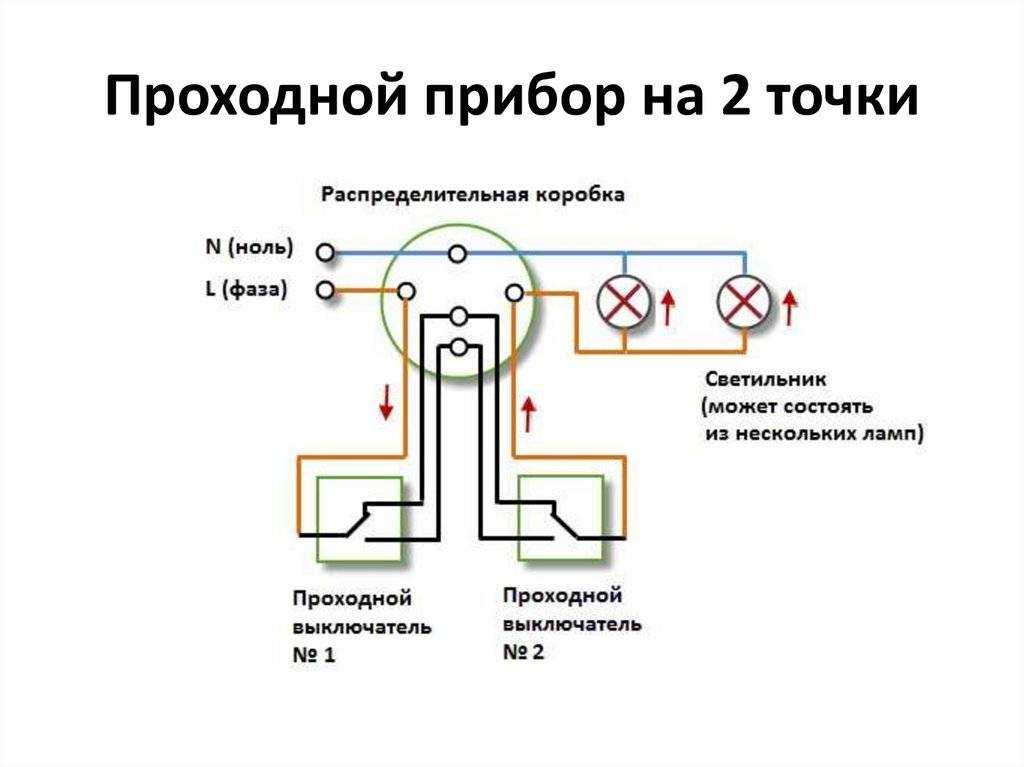

Проходной выключатель: схема подключения на 2 точки. В данной статье рассмотрены вопросы выбора подходящих изделий и монтажные работы. Изучив эту информацию, можно самостоятельно реализовать проект с разумными затратами.

Вариант схемы подключения двухклавишного выключателя на две лампочки

Несложна схема подключения двухклавишного выключателя на две лампочки. Она включает такие этапы:

обесточивание помещения;
важно выявить выходящие проводки. Должны присутствовать кабели, отходящие на ноль, заземление и фазу. Чтобы в них лучше разобраться, следует посмотреть в щиток;
проводится установка источников света и проведение проводов к выключателю;
выключатели считаются навесными, так как крепятся на стены. При этом в стене должно иметься отверстие, куда выводятся провода. Соединение производится с помощью паяльника или методом скрутки.

Вариант подсоединения к двум лампочкам

После подведения всех деталей, выключатель фиксируется на поверхность стены. Стоит знать о разных техниках подсоединения проводов в распределительном коробе. Опрессовка актуальна для производственных помещений. Для пайки используется специальное оборудование. К самым простым и надежным способам стоит отнести применение самозажимных соединений. Также стоит иметь представление о способе подсоединения выключателя двухклавишного для скрытой проводки.

Особенности схемы подключения двухклавишного проходного выключателя

Часто применяется подключение проходного выключателя. Подобные устройства применяются для длинных коридоров, больших проходных комнат и лестниц. В просторных помещениях часто сложно подобрать подходящее место для установки включателя, поэтому без проходного устройства обойтись сложно. Розетка монтируется в любом месте, но регулировка должна быть доступной из любых мест. При этом нужно монтировать дополнительные элементы в начале и в конце помещения.

Вариант с дополнительной нагрузкой

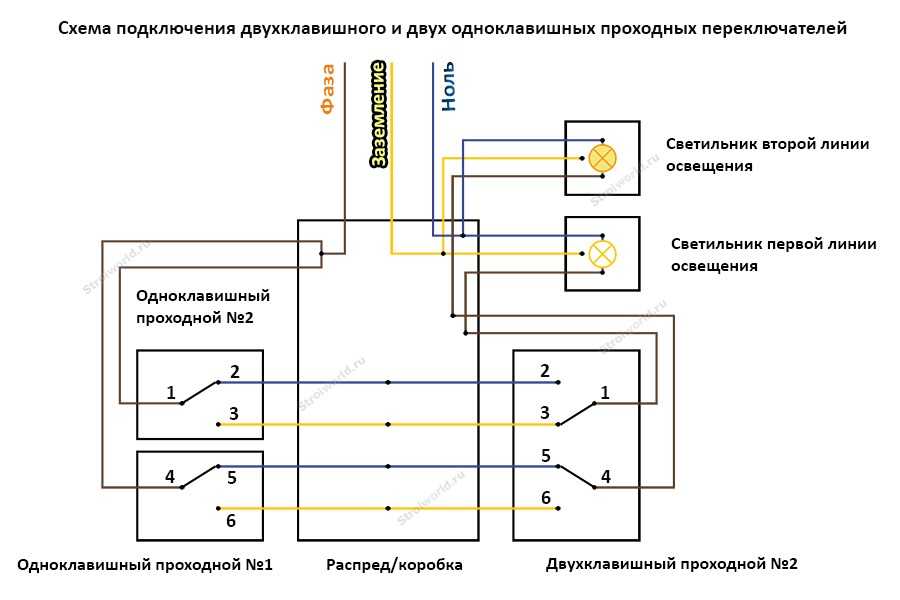

Подключение проходного механизма имеет некоторые особенности. Три контакта требуется для грамотного подсоединения. К отдельному контакту подводится фаза, а ноль ведется к светильнику. Два других контакта используются для подсоединения проходных устройств.

Подключение переходного или перекрестного двухклавишного выключателя проще выполнить, если следовать некоторым рекомендациям:

при монтаже проверяйте отдельные кабели;
фаза- это один провод, его можно проверить с помощью индикаторной отвертки;
перед креплением важно проверить работоспособность конструкции.

Вариант применения переходного механизма

Какие могут быть проблемы

Неисправности установленного устройства случаются от разных причин. Например, одна из клавиш может пропускать определенную световую группу, или все лампы включаются одновременно. Это свидетельствует о том, что не работает распределение осветительных приборов на клавиши. Также выключатель может вообще не срабатывать. Подобные проблемы возникают при неправильном подсоединении проводов или при их подключении в неправильном порядке.

Стильные и удобные выключатели в интерьере

Помните, что при закладке проводов часто не соблюдаются стандарты маркировки по цветам, поэтому проводите дополнительную проверку. С помощью индикатора прозвоните все провода.

Простые советы помогут избежать многих проблем. Не забывайте перед началом любых работ с электричеством отключать электричество. Действуйте в соответствии с инструкцией и правильно маркируйте проводники.

Схема подключения двухклавишного выключателя на две лампочки (видео)

Как из одноклавишного выключателя сделать двухклавишный

Основное назначение двухклавишного выключателя: одновременное управление двумя контурами элементов освещения в комнате. Так можно добиться небольшого затенения или сделать поток света максимально ярким. На примере установки одной люстры ситуация выглядит так: за включение 2 из 5 лампочек отвечает одна клавиша, за следующие 3 — другая, их можно включить обособленно или все вместе.

Если вам необходимо управлять светильниками в разных концах комнаты — двухклавишные выключатели в стиле ретро не только решат вашу проблему, но и станут элегантным дополнением любого интерьера. Мы предлагаем на выбор более тысячи моделей из пластика, керамики, фарфора с клавишным, тумблерным или поворотным механизмом по доступным ценам.

Отличается двухклавишный выключатель от одноклавишного или проходного своей конструкцией, числом контактов и механизмом прерывания цепи. В нём выделяют:

две подвижные клавиши;
клеммы или винтовые зажимы для присоединения провода;
съёмный корпус.

Если повернуть элемент управления обратной стороной, вы увидите разницу. В переключателе подобного типа монтируют 3 контакта: общий и 2 отвода, через которые фаза направлена к светильникам или возвращается в соединитель. Чтобы заменить одноклавишный выключатель на двухклавишный нужно следовать схеме подключения.

При монтаже новой проводки и подключении модели с 2 клавишами важно правильно распределить провода и их подключения. От устройства отводят пару контактов к нагрузке. Выключатель распределит ток по токопроводящим жилам, которые обособленно подключаются к светильникам. В результате каждая клавиша отвечает за включение одной или группы ламп одновременно.

Для подключения двухклавишной модели используйте трёхжильный провод и отсутствие защитного проводника PE не должно вас смущать. При этом лучше рассчитывать нагрузку сети с запасом. Кто знает, может через пару лет вы решите добавить яркости. Тогда не понадобится прокладывать новый кабель, потому что можно будет присоединиться к существующему.

Двойные выключатели помогают сэкономить на электроэнергии, а ещё с помощью использования малого освещения можно создать атмосферу в доме. Подключение двухклавишного вместо одноклавишного ретро выключателя уменьшит число точек подключения с электричеством. Такая протяжка безопаснее обычной схемы или разделения освещения на два отдельных прибора.

Рассмотрим схему (Рис. 1) подключения двухклавишного выключателя к двум источникам света с использованием двухжильного кабеля.

Рис. 1

Справа вы видите отходящие провода от щитка в квартире или доме, один из них — фаза (обозначен красным), другой — ноль (синий). Нулевой кабель не подключают через распредкоробку, а подводят напрямую к лампам.

Фаза (красный провод) проходит через распределитель к выключателю и подаёт питание к двум обособленным размыкателям (далее разделены на жёлтый и оранжевый).

Проводка может идти к группе светильников, в таком случае вместо одной лампы будут подключены от 2 и более, как на изображении (Рис. 2). На нём дополнительно обозначена фаза L и два распределителя L1 и L2.

Такое решение отлично подходит не только для спальни или зала, вы можете провести монтаж в любой комнате дома или производственном помещении. Для двухклавишного светильника применяют четырёхпроводную линию.

Рис. 2

Проводите электромонтажные работы безопасно

Строгое соблюдение техники безопасности особенно важно при работе с электричеством. Прежде чем начать замену одноклавишного ретро выключателя на двухклавишный, выполните простые правила:

Вооружитесь фонариком и обесточьте электроэнергию на участке работы, либо во всем помещении.
Проверьте отсутствие тока на выходе провода при помощи отвёртки с индикатором.
Во избежание удара током, не касайтесь оголённых проводов руками.
Изучите инструкцию к прибору, так как устройство двухклавишных выключателей в стиле ретро может отличаться.
Если вы заменяете электроприбор впервые, лучше поэтапно сфотографировать порядок действий, это поможет правильно изменить соединение контактов, чтобы не произошло короткое замыкание.

Типичные ошибки при подключении

Если вы разобрались в теории как поставить двойной выключатель вместо одинарного, постарайтесь избежать распространённых ошибок:

Подведение питания не на фазу, а на нулевой контакт. Даже при отключении подачи электричества разъединителем, ток остаётся активен. Определите токопроводящую жилу — фазу кабеля. Его начало проходит через автоматический выключатель щитка с подведённым кабелем. Лучше один раз перепроверить, действительно ли происходит разрыв проводника с фазой. В противном случае замена лампы может повлечь удар током. Только после этого можно отключать напряжение.
Подведение фазной жилы на отводящий контакт вместо подающего. Подключение по схеме будет давать сбой, определить этот факт просто. Нажимайте клавиши по очереди и должна загораться соответствующая лампочка или группа освещения. Если ничего не происходит, а при активности обоих выключателей загораются все — придётся пересобрать его заново. На эту ошибку укажет подключенная лампочка на самом выключателе, которая не будет гореть.
Нулевой провод нужно подводить к общему в распределительной коробке, в то время как многие соединяют его с одним из контактов фазы. Маркировка цветом на проводах поможет разобраться как их правильно запитать. В противном случае сориентируйтесь с мультиметром или хорошим чувствительным индикатором.

Пошаговая инструкция замены выключателя

Разберёмся последовательно, как сделать из одинарного выключателя двойной:

Разбираем, снимаем клавиши руками или поддеваем сбоку отвёрткой. Убираем рамку — декоративную подложку, которая либо защелкивается, либо прикручивается. Далее работаем с корпусом, с боковыми креплениями и контактным элементом. Наша задача обеспечить подачу напряжения от фазы проводника к двойному выключателю на общий контакт. При включении клавиши фазный поток будет проходить по отдельным контурам освещения.
Найдите центральный контакт, учитывайте маркировку, потому что не обязательно он отделён и расположен по середине. При её отсутствии или стёртости воспользуйтесь отвёрткой-тестером и прозвоните каждый контакт. Для этого к одному контакту подсоединяете металлический предмет: саморез, гвоздик. Его держите пальцами, а остальные касаетесь отвёрткой. Если при включении каждой клавиши по отдельности на отвёртке загорается индикатор, — это общий контакт. Если нет, то проделайте операцию с остальными.
Применяем трёхжильный провод ВВГнг 3×1,5. На нем каждая жила имеет свой цвет в соответствии с ГОСТом. Из распределительной коробки отходит фаза — провод серого цвета. Зачистите конец и подключите к контактным пластинам, а винт закручиваете отвёрткой, теперь общий контакт подключён.
Следующий шаг — подсоединение оставшихся двух жил к разъёмам на отходящие контакты. Этим завершается подключение проводников к выключателю. Проверьте правильность работы питания и порядок подключённых светильников. После этого можно установить корпус на постоянное место в монтажную коробку при встроенном варианте, закрутите винты крепежа и распорки до упора, оденьте защитную рамку и клавиши.

Распределительная коробка предназначена для входа и перенаправления нескольких потоков. Среди них выделяют один, отходящий от щитка — питающий кабель и один (к выключателю с двумя контурами) или два (отходящих к светильникам с разным расположением). Последовательность подключения облегчит монтаж:

Подключите нулевой проводник, который имеет синий цвет. Этот кабель не проходит через выключатель и крепится к светильнику или лампочке.
Подключение заземления, обычно контакт имеет желто-зелёный цвет. Он может отсутствовать в квартире или в двухжильном проводе, значит, пропускаем пункт.
Подключаем проводники с фазой. В одной клемме требуется зажать фазу, исходящую из элемента питания, а после фазную жилу, направленную к выключателю.
Подсоединяем оставшиеся 4 свободные жилы. Одна пара отходит от контактов, другая — проводка от люстры, лампочки или бра. Сначала нужно соединить один провод освещения и один провод от нужной клавиши. Тем же способом подсоедините оставшиеся два контакта.
