Схемы подключения электродвигателей к сети переменного тока 220 вольт
Для того чтобы разобраться, как подключить электродвигатель конкретного типа, необходимо понимать принципы его работы и особенности конструкции. Существует множество электродвигателей разных типов. По способу подключения к сети переменного тока они бывают трехфазные, двухфазные или однофазные. По способу питания обмотки ротора делятся на синхронные и асинхронные.
- Принцип действия
- Двухфазный синхронный электродвигатель
- Трехфазный синхронный двигатель
- Трехфазный асинхронный двигатель
- Однофазный асинхронный электродвигатель
- Схема включения
- Подсоединение к однофазной сети
- Подключение на 220 вольт
- Как включить однофазный асинхронный двигатель
Принцип действия
Принцип действия электродвигателя демонстрирует простейший опыт, который всем нам показывали в школе — вращение рамки с током в поле постоянного магнита.
Рамка с током — это аналог ротора, неподвижный магнит — статор. Если в рамку подать ток, она повернется перпендикулярно направлению магнитного поля и застынет в этом положении. Если заставить магнит крутиться, рамка будет вращаться с той же скоростью, то есть синхронно с магнитом. У нас получился синхронный электродвигатель. Но у нас магнит — это статор, а он по определению неподвижен. Как заставить вращаться магнитное поле неподвижного статора?
Для начала заменим постоянный магнит катушкой с током. Это обмотка нашего статора. Как известно из той же школьной физики, катушка с током создает магнитное поле. Последнее пропорционально величине тока, а полярность зависит от направления тока в катушке. Если подать в катушку переменный ток, получим переменное поле.
Магнитное поле — векторная величина. Переменный ток в питающей сети имеет синусоидальную форму.
Нам поможет очень наглядная аналогия с часами. Какие векторы вращаются постоянно перед нашими глазами? Это часовые стрелки.
Представим, что в углу комнаты висят часы. Секундная стрелка вращается, делая один полный оборот в минуту. Стрелка — вектор единичной длины.
Тень, которую стрелка отбрасывает на стену, меняется как синус с периодом в 1 минуту, а тень, отбрасываемая на пол — как косинус. Или синус, сдвинутый по фазе на 90 градусов. Но вектор равен сумме своих проекций. Другими словами, стрелка равна векторной сумме своих теней.
Двухфазный синхронный электродвигатель
Расположим на статоре две обмотки под углом в 90 градусов, то есть взаимно перпендикулярно. Подадим в них синусоидальный переменный ток. Фазы токов сдвинем на 90 градусов. Имеем два вектора взаимно перпендикулярных, меняющихся по синусоидальному закону со сдвигом фаз на 90 градусов. Суммарный вектор будет вращаться подобно часовой стрелке, делая один полный оборот за период частоты переменного тока.
У нас получился двухфазный синхронный электродвигатель. Откуда взять токи, сдвинутые по фазе для питания обмоток? Наверное, не всем известно, что вначале распределительные сети переменного тока были двухфазными.
И лишь позднее, не без борьбы, уступили место трехфазным. Если бы не уступили, то наш двухфазный электромотор можно было подключить напрямую к двум фазам.
Но победили трехфазные сети, для которых были разработаны трехфазные электродвигатели. А двухфазные электромоторы нашли свое применение в однофазных сетях в виде конденсаторных двигателей.
Трехфазный синхронный двигатель
Современные распределительные сети переменного тока выполнены по трехфазной схеме.
- По сети передаются сразу три синусоиды со сдвигом фаз на треть периода или на 120 градусов относительно друг друга.
- Трехфазный двигатель отличается от двухфазного тем, что у него не две, а три обмотки на статоре, повернутых на 120 градусов.
- Три катушки, подключенные к трем фазам, создают в сумме вращающееся магнитное поле, которое поворачивает ротор.
Трехфазный асинхронный двигатель
Ток в ротор синхронного двигателя подается от источника питания. Но мы знаем из той же школьной физики, что ток в катушке можно создать переменным магнитным полем.
Можно просто замкнуть концы катушки на роторе. Можно даже оставить всего один виток, как в рамке. А ток пусть индуцирует вращающееся магнитное поле статора.
- В момент старта ротор неподвижен, а поле статора вращается.
- Поле в контуре ротора меняется, наводя электрический ток.
- Ротор начнет догонять поле статора. Но никогда не догонит, так как в этом случае ток в нем перестанет наводиться.
- В асинхронном двигателе ротор всегда вращается медленнее магнитного поля.
- Разница скоростей называется скольжением. Подключение асинхронного двигателя не требует подачи тока в обмотку ротора.
У синхронных и асинхронных электродвигателей есть свои достоинства и недостатки, но факт состоит в том, что большинство двигателей, применяемых в промышленности на сегодняшний день — это асинхронные трехфазные двигатели.
Однофазный асинхронный электродвигатель
Если оставить на роторе короткозамкнутый виток, а на статоре одну катушку, то мы получим удивительную конструкцию — асинхронный однофазный двигатель.
На первый взгляд кажется, что такой двигатель работать не должен. Ведь в роторе нет тока, а магнитное поле статора не вращается. Но если ротор рукой толкнуть в любую сторону, двигатель заработает! И вращаться он будет в ту сторону, в которую его подтолкнули при пуске.
Объяснить работу этого двигателя можно, представив неподвижное переменное магнитное поле статора как сумму двух полей, вращающихся навстречу друг другу. Пока ротор неподвижен, эти поля уравновешивают друг друга, поэтому однофазный асинхронный двигатель не может стартовать самостоятельно. Если же ротор внешним усилием привести в движение, он будет вращаться попутно с одним вектором и навстречу другому.
Попутный вектор будет тянуть ротор за собой, встречный — тормозить.
Можно показать, что из-за разности встречной и попутной скоростей влияние попутного вектора будет сильнее, и двигатель будет работать в асинхронном режиме.
Схема включения
Возможно подключение нагрузок к трехфазной сети по двум схемам — звездой и треугольником.
При подключении звездой начала обмоток соединяются между собой, а концы подключаются к фазам. При включении треугольником конец одной обмотки подключается к началу другой.
В схеме включения звездой обмотки оказываются под фазным напряжением 220 В., при включении треугольником — под линейным 380 В.
При включении треугольником двигатель развивает не только большую мощность, но и большие пусковые токи. Поэтому иногда используют комбинированную схему — старт звездой, затем переключение в треугольник.
Направление вращения определяется порядком подключения фаз. Для изменения направления достаточно поменять местами любые две фазы.
Подсоединение к однофазной сети
Трехфазный двигатель можно включать в однофазную сеть, хотя и с потерей мощности, если одну из обмоток подключить через фазосдвигающий конденсатор. Однако при таком включении двигатель сильно теряет в своих параметрах, поэтому этот режим использовать не рекомендуется.
Подключение на 220 вольт
В отличие от трехфазного, двухфазный мотор изначально предназначен для включения в однофазную сеть.
Для получения сдвига фаз между обмотками включается рабочий конденсатор, поэтому двухфазные двигатели называют еще конденсаторными.
Емкость рабочего конденсатора рассчитывается по формулам для номинального рабочего режима. Но при отличии режима от номинального, например, при пуске баланс обмоток нарушается. Для обеспечения пускового режима на время старта и разгона параллельно рабочему подключается дополнительный пусковой конденсатор, который должен отключаться при выходе на номинальные обороты.

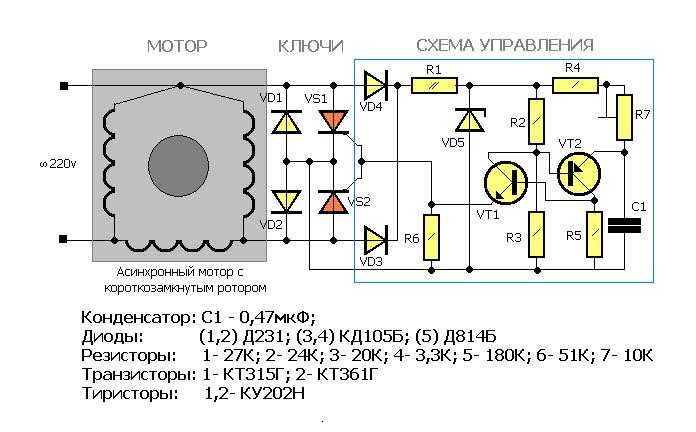

Как включить однофазный асинхронный двигатель
Если не нужен автоматический запуск, асинхронный однофазный двигатель имеет самую простую схему включения. Особенностью этого типа является невозможность автоматического старта.
Для автоматического пуска используется вторая пусковая обмотка как в двухфазном электромоторе. Пусковая обмотка подключается через пусковой конденсатор только для старта и после этого должна быть отключена вручную или автоматически.
Как подключить электродвигатель в сеть 220В
Как подключить электродвигатель
Приобрели электродвигатель и не знаете, как его подключить? Сейчас такой проблемы не существует, все моторы подключаются довольно легко, в клеммной коробке для этого все предусмотрено. Но если вы желаете разобраться или у вас электродвигатель старого образца эта инструкция научит вас, как правильно установить агрегат, измерить характеристики мощности и числа оборотов системы, и использовать полученные показатели.
Как подключается электродвигатель
Для электродвигателей однофазных
Вариант пусковой обмотки
1) Купите кнопку ПНВС. Вещь пригодится для объединения контактов и при их последующем перенаправлении.
2) Определите, какой вид у каждой отдельной обмотки. Виды обмоток: пусковая, рабочая. Найдите 3-4 провода от вывода двигателя.
3) Общий выход характеризуется наибольшим сопротивлением, у пусковой обмотки показатели заметно ниже, то, что осталось – и есть рабочая обмотка.
• Перед началом работы убедитесь в исправности каждого элемента рабочей системы.
• Измерьте резистентность каждой пары обмотки.
Это вариант для 3-х проводов. «Комплект» из 4-х и более проводов проверяется попарно. В этом случае соедините рабочий и пусковой провод, затем выведите общий. Получается ситуация с 3 проводами.
4) Остались провода, с которыми нужно продолжить работу. Пусковой провод соответствует среднему контакту, остальные распределяются произвольно. На этом этапе используйте кнопку, в которой также есть 3 контакта. Крайние выходные кабели остаются для подключения силового кабеля, рабочий – для среднего контакта.
Как подключить электродвигатель с 2-мя фазами. Вариант с конденсаторным типом двигателя.
Для данного типа систем характерно, что без конденсаторов двигатель шумит, но не запускается (если использовать метод подключения пускового электродвигателя). Есть три варианта работы с конденсаторами, которые представлены ниже.
• На пусковой конденсатор – специализированный вариант для устройств тяжелого пуска.
• На рабочий конденсатор – способ для достижения максимальной результативности с использованием конденсаторов.
• На два конденсатора – самый «популярный» способ. Вспомогательная обмотка идет к конденсатору, всего 2 подключенных обмотки.
Начните работу с соединения контактов «треугольником» или «звездой». Ориентируйтесь на схему запуска с конденсаторами даже в том случае, если ваш электродвигатель с 2-мя фазами работает через одну фазу.
Как подключить трехфазный электродвигатель через однофазную сеть
Не забывайте, что подключая трехфазный двигатель к однофазной сети потеря в мощности составит порядка 30%.
Прибор с 3-мя фазами можно подключить и через одну фазу, и через конденсатор. Последовательность действий при подключении такого прибора включает более простые элементы, которые уже были описаны в случае 1-фазного, 2-фазного двигателя. Система подключается по схемам «звезда», «треугольник»; используется пусковое реле.
Как проверить электродвигатель на работоспособность
Для пользователя существует несколько вариантов, как проверить двигатель на работоспособность.
• Анализ внешнего состояния прибора. Перегрев системы связывают с потемнением краски на двигателе в средней части.
• Сверьтесь с заявленными производителем характеристиками, указанными на маркировке прибора. Не ожидайте, что двигатель выдаст большие мощности и RPM (число оборотов), чем это написано на маркировке.
• Измерьте показания с помощью мультиметра.
• Устройте прибору аппаратную диагностику.
Проверка мощности электродвигателя.
Электродвигатель сталкивается с большой нагрузкой в ходе работы отдельной или комплексной системы. Опытный пользователь знает, что любое, даже самая надежное устройство со временем дает сбой. Поэтому важно снимать показания электрической машины до нескольких раз после установки, как мощность электродвигателя, так и другие значения.
• Мощность можно определить по счетчику.
• Параметр мощности считается исходя из таблиц (понадобятся данные, например, диаметр D вала, S см/м до оси, длина мотора).
• Данные о габаритах двигателя также служат вспомогательным материалом для вычисления мощности двигателя.
• Непосредственно мощность определяют исходя из значений скорости вращения вала. Частоту умножают на k 6.28, силу и радиус системы (узнается с помощью штангенциркуля).
Электродвигатель 220В характеристики
| Тип | Электродвигатели однофазные АИРЕ 220В — электрические параметры | Масса, кг | ||||||||
| Р, кВт | U, B | КПД, % | cos | Мп/Мн | Мmax/Mн | Iп/In | С, мкф | Uнc, B | ||
| 3000 об/мин | ||||||||||
| АИРЕ56А2 | 0,12 | 220 | 62 | 0,92 | 0,4 | 1. 7 | 3,2 | 6,3 | 450 | 3,7 |
| АИРЕ56В2 | 0,18 | 220 | 65 | 0,95 | 0,4 | 1,7 | 2,8 | 8,0 | 450 | 4,0 |
| АИРЕ56С2 | 0,25 | 220 | 63 | 0,92 | 0,4 | 1,7 | 3,5 | 12,5 | 450 | 4,3 |
| АИРЕ63В2 | 0,37 | 220 | 66 | 0,92 | 0,4 | 1,7 | 4,0 | 20,0 | 450 | 6,3 |
| АИРЕ71А2 | 0,55 | 220 | 67 | 0,92 | 0,4 | 1,7 | 4,3 | 16,0 | 250 | 8,9 |
| АИРЕ71В2 | 0,75 | 220 | 67 | 0,92 | 0,4 | 1,7 | 4,0 | 20,0 | 450 | 9,6 |
| АИРЕ71С2 | 1,10 | 220 | 68 | 0,95 | 0,4 | 1,7 | 4,0 | 30,0 | 450 | 10,5 |
| АИРЕ80В2 | 1,50 | 220 | 69 | 0,95 | 0,4 | 1,7 | 4,5 | 35,0 | 450 | 15,1 |
| АИРЕ80С2 | 2,20 | 220 | 73 | 0,95 | 0,3 | 1,7 | 4,5 | 60,0 | 450 | 15,9 |
| 1500 об/мин | ||||||||||
| АИРЕ56А4 | 0,12 | 220 | 50 | 0,88 | 0,4 | 1,7 | 2,0 | 8,0 | 450 | 3,8 |
| АИРЕ56В4 | 0,18 | 220 | 55 | 0,90 | 0,4 | 1,7 | 2,2 | 10,0 | 450 | 4,4 |
| АИРЕ63В4 | 0,25 | 220 | 60 | 0,80 | 0,4 | 1,7 | 2,6 | 10,0 | 450 | 6,2 |
| АИРЕ71А4 | 0,37 | 220 | 64 | 0,90 | 0,4 | 1,7 | 3,0 | 14,0 | 450 | 8,3 |
| АИРЕ71В4 | 0,55 | 220 | 64 | 0,92 | 0,4 | 1,7 | 3,5 | 16,0 | 450 | 9,6 |
| АИРЕ71С4 | 0,75 | 220 | 66 | 0,92 | 0,4 | 1,7 | 3,5 | 25,0 | 450 | 10,3 |
| АИРЕ80В4 | 1,10 | 220 | 71 | 0,95 | 0,32 | 1,7 | 4,0 | 30,0 | 450 | 14,1 |
| АИРЕ80С4 | 1,50 | 220 | 72 | 0,95 | 0,32 | 1,7 | 4,5 | 45,0 | 450 | 15,1 |
| AИPE100S4 | 2,20 | 220 | 75 | 0,95 | 0,4 | 1,9 | 3,2 | 60,0 | 450 | 24,4 |
| Тип двигателя | Электродвигатели однофазные АИСЕ 220В — электрические параметры | Масса, кг | |||||||
| Р, кВт | Номинальная частота вращения, об/мин | КПД, % | cos φ | Мп/Мн | Мmax/Mн | Iн, А | Конденсатор, мкФ/В | ||
| АИСЕ56А2 | 0,09 | 2740 | 54 | 0,91 | 0,69 | 1,8 | 0,80 | 4/450 | 2,8 |
| АИСЕ56В2 | 0,12 | 2760 | 60 | 0,93 | 0,69 | 1,8 | 0,90 | 6/450 | 3,05 |
| АИСЕ56С2 | 0,18 | 2760 | 60 | 0,93 | 0,69 | 1,8 | 1,40 | 8/450 | 3,5 |
| АИСЕ63А2 | 0,18 | 2760 | 62 | 0,93 | 0,55 | 1,8 | 1,40 | 8/450 | 4,1 |
| АИСЕ63В2 | 0,25 | 2780 | 66 | 0,93 | 0,55 | 1,8 | 1,70 | 10/450 | 4,5 |
| АИСЕ63С2 | 0,37 | 2780 | 67 | 0,93 | 0,45 | 1,65 | 2,50 | 12/450 | 5,25 |
| АИСЕ71А2 | 0,37 | 2780 | 67 | 0,93 | 0,50 | 1,65 | 2,60 | 12/450 | 5,6 |
| АИСЕ71В2 | 0,55 | 2790 | 73 | 0,95 | 0,50 | 1,8 | 3,50 | 16/450 | 6,95 |
| АИСЕ71С2 | 0,75 | 2810 | 74 | 0,97 | 0,48 | 1,8 | 4,50 | 25/450 | 8,15 |
| АИСЕ80А2 | 0,75 | 2810 | 74 | 0,98 | 0,40 | 1,8 | 4,40 | 25/450 | 8,5 |
| АИСЕ80В2 | 1,1 | 2810 | 75 | 0,98 | 0,40 | 1,8 | 6,30 | 35/450 | 11,0 |
| АИСЕ80С2 | 1,5 | 2810 | 77 | 0,98 | 0,33 | 1,8 | 8,50 | 40/450 | 12,75 |
| АИСЕ90S2 | 1,5 | 2820 | 77 | 0,98 | 0,33 | 1,72 | 8,40 | 45/450 | 13,7 |
| АИСЕ90L2 | 2,2 | 2850 | 78 | 0,98 | 0,29 | 1,8 | 12,10 | 60/450 | 16,7 |
| АИСЕ100L2 | 3,0 | 2860 | 79 | 0,99 | 0,28 | 1,8 | 16,50 | 80/450 | 23,1 |
| АИСЕ56А4 | 0,06 | 1370 | 48 | 0,92 | 0,73 | 1,75 | 0,60 | 4/450 | 3,3 |
| АИСЕ56В4 | 0,09 | 1370 | 50 | 0,92 | 0,60 | 1,75 | 0,80 | 6/450 | 3,6 |
| АИСЕ63А4 | 0,12 | 1370 | 52 | 0,92 | 0,60 | 1,75 | 1,30 | 8/450 | 4,45 |
| АИСЕ63В4 | 0,18 | 1370 | 54 | 0,94 | 0,60 | 1,6 | 1,50 | 12/450 | 5,05 |
| АИСЕ63С4 | 0,25 | 1370 | 58 | 0,95 | 0,60 | 1,6 | 2,00 | 14/450 | 5,4 |
| АИСЕ71А4 | 0,25 | 1390 | 61 | 0,96 | 0,50 | 1,6 | 1,80 | 14/450 | 5,8 |
| АИСЕ71В4 | 0,37 | 1390 | 62 | 0,96 | 0,50 | 1,6 | 2,70 | 16/450 | 6,9 |
| АИСЕ71С4 | 0,55 | 1390 | 64 | 0,97 | 0,48 | 1,7 | 3,70 | 20/450 | 8,25 |
| АИСЕ80А4 | 0,55 | 1410 | 64 | 0,98 | 0,37 | 1,8 | 3,50 | 25/450 | 9,55 |
| АИСЕ80В4 | 0,75 | 1410 | 68 | 0,98 | 0,37 | 1,65 | 4,70 | 30/450 | 10,45 |
| АИСЕ90S4 | 1,1 | 1410 | 71 | 0,98 | 0,35 | 1,75 | 6,30 | 40/450 | 13,1 |
| АИСЕ90L4 | 1,5 | 1420 | 73 | 0,96 | 0,33 | 1,8 | 8,50 | 45/450 | 16,45 |
| АИСЕ100LА4 | 2,2 | 1440 | 77 | 0,96 | 0,32 | 1,8 | 12,90 | 80/450 | 22,8 |
| АИСЕ100LB4 | 3,0 | 1440 | 78 | 0,99 | 0,30 | 1,7 | 16,20 | 100/450 | 29,2 |
| АИСЕ63А6 | 0,09 | 900 | 46 | 0,97 | 0,45 | 1,5 | 0,92 | 8/450 | 4,2 |
| АИСЕ63В6 | 0,12 | 900 | 46 | 0,98 | 0,45 | 1,5 | 1,16 | 10/450 | 5,6 |
| АИСЕ71А6 | 0,18 | 920 | 57 | 0,92 | 0,45 | 1,5 | 1,49 | 16/450 | 6,3 |
| АИСЕ71В6 | 0,25 | 920 | 59 | 0,92 | 0,45 | 1,5 | 2,00 | 20/450 | 7,6 |
| АИСЕ80А6 | 0,37 | 920 | 63 | 0,92 | 0,35 | 1,6 | 2,78 | 20/450 | 9 |
| АИСЕ80В6 | 0,55 | 920 | 66 | 0,93 | 0,35 | 1,6 | 3,90 | 25/450 | 11,6 |
| АИСЕ90S6 | 0,75 | 920 | 68 | 0,95 | 0,35 | 1,6 | 5,05 | 35/450 | 13,5 |
| АИСЕ90L6 | 1,1 | 920 | 69 | 0,95 | 0,35 | 1,6 | 7,30 | 50/450 | 16,2 |
Как настроить брандмауэр нового поколения Palo Alto Networks PA-220 с заводскими настройками по умолчанию
Чарльз Бюге является членом группы пользователей топлива, у которого, в отличие от большинства других, есть домашняя лабораторная установка.
Используя коммерческого интернет-провайдера и запустив несколько брандмауэров, его домашняя лаборатория дает ему много практического опыта, который можно применить в его повседневной рабочей среде. Здесь он рассказывает, как он настроил межсетевой экран следующего поколения Palo Alto Networks PA-220. Обязательно прочитайте его другую запись в блоге Fuel «Мое путешествие к расшифровке SSL».
Недавно я установил брандмауэр PA-220 Palo Alto Networks и хотел бы обсудить его установку и настройку для вашей домашней лаборатории. Я намерен поделиться необходимыми командами, которые помогут вам как можно быстрее начать работу и избежать некоторых незначительных ошибок, которые я допустил в процессе.
Во-первых, моя домашняя сеть не похожа на обычную домашнюю сеть. Для начала у меня есть коммерческий провайдер для моего домашнего интернета, поэтому я могу иметь статические IP-адреса. Во-вторых, у меня есть пара — да, несколько! — брандмауэры, работающие дома. У меня есть два PA-220, Cisco 5505 и Cisco Meraki MX.
Почему, спросите вы? Я хочу иметь возможность работать с максимально возможным количеством конфигураций туннелей IPSec и защищенных соединений, поэтому я знаю, что когда я использую те же навыки на работе, я могу выполнить работу как можно быстрее, чтобы удовлетворить требования моего работодателя. требования. Это, а я технарь. Я люблю технологии. Я отстал от документации Visio для своей домашней сети примерно на четыре месяца. И да, это тот комплекс, который мне нужен для этого.
Я хочу начать с нескольких советов, которые облегчат вам жизнь.
Во-первых, не усложняй себе жизнь больше, чем она должна быть. Брандмауэр PA-220 Palo Alto Networks поставляется с предварительно настроенной конфигурацией 192.168.1.0/24, поэтому, если вы напрямую подключите кабель Ethernet, вы можете сэкономить МНОГО работы, пытаясь настроить консольные кабели правильно, и просто используйте простой веб интерфейс. Следующие шаги предназначены для тех из вас, кто хочет узнать другие способы сделать это.
Во-вторых, не забывайте о стандарте 96-8-1-N-N, который по умолчанию используется большинством последовательных устройств. Это настройки, которые вы вводите в putty, Hyper-Terminal или любую другую программу последовательной связи, которую вы используете для подключения к брандмауэру PA-220 Palo Alto Networks для выполнения базовой настройки. Более подробно, я имею в виду следующее:
9600 бод (скорость)
8 бит данных
1 стоповый бит
Нет бита четности
Нет управления потоком (аппаратное или программное)
Что приводит к сокращению 96-8-1-N-N, которые я пытаюсь запомнить, но всегда забываю, когда делаю это.
Другим хорошим показателем того, что у вас может быть неправильная настройка, является появление в окне консоли случайных символов высокого ASCII. Это означает, что вы близко, но не совсем там.
В-третьих, если вы похожи на меня, у вас есть PA-220 рядом с другими компьютерами в вашей домашней лаборатории. В моем случае мой PA-220, с которым я работаю для этой демонстрации, находится рядом с хостом ESXi, на котором работает виртуальная машина Windows 2012R2.
Я подумал: «Отлично! Я просто подключу свой консольный кабель от RJ-45 на передней панели PA-220 к последовательному порту на своем хосте, добавлю последовательный порт к своей виртуальной машине и «ФУФ!» Я смогу просто замазать в коробку в любое время, когда мне нужно».
Ну, я был близок. По какой-то причине хост ESXi, который я использую — Dell PowerEdge R620, у которого есть один последовательный порт на задней панели — не сам настроен на хосте ESXi в «/dev/char/serial/uart0». (по умолчанию), как я и ожидал.
После получасовой борьбы с этим — думая, что мой консольный порт RJ-45 в моем PA-220 по какой-то причине был отключен, так как я не мог заставить его работать и на своем ноутбуке — я понял это. что я должен был выбрать вариант ‘/dev/char/serial/uart1’, изменил его на это и… ТАДА! Теперь он работает нормально.
Небольшое замечание: мой ноутбук не подключается через разъем RJ-45 на передней панели и мой ноутбук подключается через микрокабель USB, поставляемый с PA-220, также потому, что я не помню собственного сокращения 96 года.
-8-1-Н-Н’. Я забыл, что по умолчанию в putty для управления потоком используется «XON/XOFF».
Теперь перейдем к настройке устройства. Давайте займемся этим малышом!
При загрузке PA-220 вам будет предложено несколько вариантов входа в систему. Будь терпелив, кузнечик. Этому парню требуется много времени, чтобы полностью загрузиться в первый раз. Через некоторое время вы захотите нажать Enter, чтобы появилось приглашение. По моему опыту, это идет от входа в систему 220: до входа в систему PA-HDF: и до последней подсказки входа в систему PA-220:. Не пытайтесь войти в систему, пока в приглашении не появится PA-220 login:.
Когда вы получите приглашение PA-220 login:, введите учетные данные по умолчанию admin/admin. Первое, что вам нужно сделать, это установить IP-адрес, сетевую маску и шлюз в интерфейсе управления, чтобы вы могли войти через веб-браузер. Введите следующую команду, заменив собственный IP-адрес, сетевую маску и шлюз собственными потребностями в настройке:
configure — это переведет вас в режим конфигурации.
set deviceconfig IP-адрес системы 10.241.0.102 сетевая маска 255.255.0.0 default-gateway 10.241.0.254 dns-setting server шлюз, а затем первичный и вторичный DNS-серверы. Чтобы было ясно, установите эти значения так, чтобы они были точными для вашей сети — это мои значения.
Если вы похожи на меня и у вас замазка больше, чем размер экрана по умолчанию, вы можете увидеть подсказку «прыгнуть назад». Не удивляйтесь — такое бывает.
В этот момент можно ожидать, что пинги начнут отвечать, верно? Да, за исключением одной небольшой проблемы: как сделать так, чтобы какие-либо изменения сохранялись на брандмауэре Palo Alto? Динь, дин, дин — у нас есть победитель! Нам нужно совершить. Выполните команду фиксации, и ваш пинг начнет отвечать (через 90-120 секунд, которые занимает фиксация, а также любые запросы ARP, которые необходимо построить).
Поздравляю. Теперь у вас есть PA-220, который вы можете открыть в веб-браузере. Я перехожу по URL-адресу https://10.241.0.
102. Не забудьте указать «https://» — PA-220 не настроен на автоматическое перенаправление запроса «http» на «https». Вот как выглядит мой:
Да, вы должны принять самозаверяющий сертификат по умолчанию. Нажмите «Дополнительно», затем «Перейти к 10.241.0.102 (небезопасно)», и вы получите приглашение для входа в систему. Войдите в систему с правами администратора/администратора, и сразу же вы получите напоминание об использовании учетных данных учетной записи администратора по умолчанию.
После входа установка пароля администратора на другой пароль и создание собственного идентификатора — это первые две вещи, которые я всегда делаю при настройке системы. На всякий случай сохраните новый пароль администратора в безопасном месте. Лично я делаю новый пароль сверхнадежным случайным паролем из 16-24 символов, проверяю, что он работает, записываю его на листе бумаги, запечатываю в конверт (настоятельно запечатываю, облизываю и все такое) и отдаю кто-то из отдела кадров, чтобы держать в сейфе — простите за каламбур — для сохранности.
После подтверждения экрана приветствия с последними объявлениями, новыми выпусками ОС и другими полезными сведениями нажмите OK.
Чтобы создать собственную учетную запись администратора, перейдите в Устройство -> Администраторы -> Добавить (в нижней части экрана) и заполните обязательные поля:
Имя
Пароль
Подтверждение пароля
Тип администратора: Динамический с в раскрывающемся списке под ним установлено значение «суперпользователь»
Нажмите «ОК», затем «зафиксируйте» изменение, и ваш идентификатор будет установлен. В этот момент я Настоятельно рекомендуем вам выйти из «admin» и войти в систему с помощью вновь созданного пользователя, прежде чем менять пароль «admin», чтобы облегчить себе жизнь.
Работая с недавно созданной учетной записью «суперпользователь», теперь вы можете получить свои лицензии. Если вы уже выполнили все шаги по настройке устройства на портале Palo Alto Networks, вам просто нужно перейти в «Устройство» -> «Лицензии» -> «Получить лицензионные ключи с сервера лицензий».
Один совет. Если это не сработает, убедитесь, что вы настроили свои DNS-серверы во время настройки интерфейса управления PA-220 и что указанный вами IP-адрес имеет доступ в Интернет. Без любого из них это сделает вашу жизнь НАМНОГО сложнее.
Далее я хотел бы проверить свои «Динамические обновления». Перейдите в «Устройство» -> «Обновления динамики» -> и нажмите «Проверить сейчас» в нижней части экрана. Поскольку это тестовая система, мне нравится настраивать все мои динамические обновления так, чтобы они происходили не так часто, как в производственной системе, но вы можете настроить это по своему усмотрению.
Когда вы устанавливаете время загрузки, убедитесь, что оно распределено по времени, чтобы не пытаться загрузить все сразу. Да, это не имеет большого значения в 1:15 ночи, а также когда это домашняя или рабочая лаборатория, но все же это хорошая привычка.
Одна «подводная» деталь: пока у вас не загружена и не установлена версия «Приложения и угрозы», параметр «Антивирус» даже не будет указан.
После того, как вы загрузите и установите свой первый пакет «Приложения и угрозы», нажмите «Проверить сейчас» в разделе «Динамические обновления», и теперь вы увидите запись «Антивирус». Теперь вы можете настроить «Антивурус», как и другие динамические обновления.
Последнее, что я всегда рекомендую установить, — это ваш часовой пояс на устройстве, чтобы ваши журналы соответствовали вашим ожиданиям. Для этого перейдите в «Устройство» -> «Настройка» -> «Управление» -> щелкните значок шестеренки в разделе «Общие настройки». Оттуда установите свой часовой пояс (и я также рекомендую изменить имя хоста на что-то более личное). Нажмите «ОК», а затем «зафиксируйте» изменение.
Теперь у вас есть базовый PA-220, настроенный и работающий. Настройте интерфейсы, зоны и т. д. и играйте дома или в рабочей лаборатории!
В качестве примечания: если вам когда-нибудь понадобится сбросить PA-220 до заводских настроек по умолчанию, выполните следующие действия:
- Из исходного приглашения консоли, а НЕ из приглашения «настроить» (#), введите следующую команду.
: режим обслуживания системы отладки - Вам будет предложено перезагрузить брандмауэр. Подтвердите с помощью «y» и «Enter».
- Во время перезагрузки системы следите за подсказкой, которая спросит вас: «Введите «maint», чтобы загрузиться с основного раздела». В командной строке введите «maint» и нажмите «Enter».
- Примерно через пять минут вы должны перейти к экрану, который выглядит следующим образом: Нажмите «Enter», чтобы продолжить.
- В следующем меню выберите «Восстановление заводских настроек».
- На этом экране подтверждения (см. изображение ниже) выберите «Factory Reset» и нажмите «Enter».
- Теперь ваш PA-220 возвращается к заводскому режиму по умолчанию. Будьте терпеливы, пока это происходит, так как это занимает несколько минут.
- Для моего PA-220 это заняло около пяти минут. По истечении этого времени вам будет представлен этот экран, где вы хотите выбрать «Перезагрузить».
: режим обслуживания системы отладки Теперь осталось дождаться перезагрузки.
Спасибо за то, что прошли со мной через это, и я надеюсь, что вы получите такое же удовольствие, играя со своим PA-220, как и я со своим.
Модуль контроля двигателя Dynon Avionics SV-EMS-220 для Dynon Skyview
Модуль мониторинга двигателя для Dynon Skyview
$630.00
Добавить в корзину
Добавить в список
Сравнивать
Вопросов?
Написать другу
Аксессуары
ЭМСКИТ-L4C
Dynon AvionicsДеталь №: 103916-000
1030,00 долларов США
ЭМСКИТ-Л4Ф
Dynon AvionicsДеталь №: 103916-003
$985,00
ЭМСКИТ-L6C
Dynon AvionicsДеталь №: 103916-001
1205,00 долларов США
ЭМСКИТ-Л6Ф
Dynon AvionicsДеталь №: 103916-004
1170,00 долларов США
ЭМСКИТ-RTX
Dynon AvionicsДеталь №: 103916-002
$540,00
ЭМСКИТ-J22
Dynon AvionicsДеталь №: 103916-005
$830.
