Как подключить датчик движения к светодиодному прожектору

Светодиодные системы освещения с датчиком движения стали достаточно популярны из-за своей главной особенности – удобство пользования. Чтобы установить такую систему, необходимо знать, как подключить датчик движения к светодиодному прожектору.

Сама по себе конструкция достаточно простая и многофункциональная – свет включается только в тот момент, когда в ближайшем радиусе есть какое-либо движение. Сами прожекторы часто используются на автомобильных площадках, а датчик движения способствует уменьшению краж и угона.

Как подключить датчик движения к светодиодному прожектору?

Датчик движения представляет собой ультразвуковой модуль, оснащенный реле. При движении в зоне действия «луча» — реле замыкается. Подается сигнал, при котором загорается освещение. В настройках оборудования можно поставить время задержки, которое будет отключать свет при отсутствии движения.

Самые распространенные, которые подходят для установки на улице – активные инфракрасные датчики. Их работу можно сравнить с эхолотом или радаром. Правильная установка гарантирует, что система будет срабатывать только на появление человека в радиусе действия. Неверная схема подключения грозит срабатыванием даже на легкое покачивание дерева.

Инструкция к подключению:

— Аккуратно вскрыть корпус и добраться к работающему механизму.

— Присоединить кабеля из осветительного прибора к клеммам устройства. Здесь работает такая схема: красный провод подключается к фазе, синий – к нулевой клемме, зеленый – к заземлению.

— Оставшийся конец кабеля включается в розетку.

— Чтобы обезопасить эксплуатацию прожектора – достаточно присоединить прибор к автомату в электрическом щитке.

В случае, если Вы не знаете, как правильно установить и присоединить провода – нужно всего лишь приобрести прожекторы, с уже встроенным датчиком движения. Стоимость таких моделей выше, зато они не вызывают трудностей при монтаже.

Как подключить светодиодный прожектор?

Светодиодные прожекторы считаются распространенным типом освещения, обладающего доступной стоимостью и высокими техническими показателями. Основная сфера применения: гаражи, стояночные площадки, дворы, частные дома. Они могут быть уличными или домашними.

Схема подключения светодиодного прожектора состоит из нескольких важных нюансов:

— Вскрыть рабочий корпус и найти механизм.

— Снять гайку на клемме «ввод» и достать сальник.

— Продеть электрический провод и закрыть конструкцию при помощи крепежей.

Не советуется проводить установку тем, кто не имеет ничего общего с электрикой или не разбирается даже в простых схемах. Перед проведением процедуры воспрещено мочить руки, следить за показателями электрической сети – не более 220 В. Определить, годен ли прожектор к эксплуатации можно только в том случае, если он начинает мигать или оттенок света изменился.

Процедура подключения светодиодного прожектора к сети 220 требует соблюдения всех правил безопасности работы с электроприборами. Если ток будет подан неверно – возможно короткое замыкания.

Чтобы установить его самостоятельно, необходимо подготовить заранее инвентарь и инструменты. В их список можно отнести: шуруповерт, пассатижи, изоленту, паяльник и другие. Для светодиодов используется тонкий провод, общим диаметром: 0,5 – 1,5 мм2. К тому же, подбирается тот же материал металла, который используется и на приборе.

В недорогих моделях может быть высохшая термопаста или не подключены некоторые провода. Для того нужно разобрать конструкцию и проверить все подключения, количество термопасты.

Насколько это актуально?

Прожектор с датчиком движения можно отнести к системам безопасности и удобства для пользователя. Системы включения могут быть, как для большой территории, так и домашними. Важно соблюдать параметры удаленности от розетки, правильно подобрать место установки, защитить устройство от влаги и пыли, и обеспечить прибору регулярное техническое обслуживание. Правильный монтаж и постоянный уход гарантируют долгий эксплуатационный срок.

Схема подключения прожектора с датчиком движения и фотореле

Уличное освещение на даче должно быть обязательно качественным, долговечным и в то же время экономичным. Чтобы действительно оно было таким, нужно выбрать прожектор в качестве осветительного прибора. Помимо этого к данному светильнику нужно подсоединить детектор движения и датчик света, которые будут включать освещение на участке только при наступлении темноты и только в том случае, если в зону обнаружения попадет человек. В итоге уличный свет буде работать не всю ночь, а лишь при необходимости, что позволит сэкономить значительное количество денег, особенно если внутри светильника установлена светодиодная лампа. Далее мы рассмотрим наиболее эффективные и в то же время простые схемы подключения прожектора к датчику движения и фотореле.

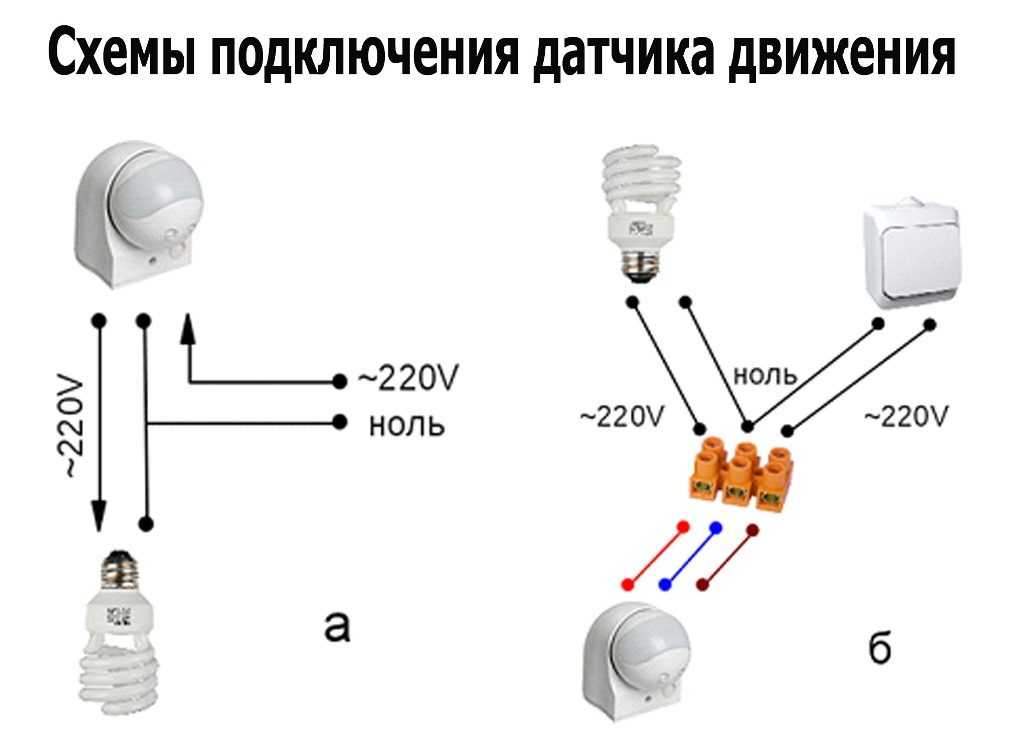

Итак, первая схема подключения светодиодного прожектора к сенсору выглядит следующим образом:

Как Вы видите, в распределительную коробку на улице подводятся три провода: фаза, заземление и ноль. Провод PE (земля) нужен только в том случае, если корпус светильника металлический. Все довольно просто – фаза ведется на разрыв, ноль к каждому устройству.

Если же Вы купили сенсорный светильник (датчик уже установлен в корпусе), рекомендуется дополнительно подключить его к фотореле, которое автоматически включает свет при наступлении темноты. Тут разводка электрических проводов не сильно усложняется: ноль выводится на каждое из устройств, фаза сначала идет на фотореле, а потом уже к светильнику.

Схема подключения сенсорного прожектора с фотореле:

Принцип работы при таком подключении следующий: при наступлении ночи фотореле замыкает цепь, в результате чего ток подводится к клеммам галогенного прожектора. Как только в зоне обнаружения появиться человек, сенсор среагирует и замкнет свой участок цепи, в результате чего галогенная лампа зажжется.

Ну и последний вариант подойдет в том случае, если Вы купили простейший светодиодный прожектор (без датчика освещенности и движения). В этом случае обязательно дополните электрическую схему двумя датчиками, соединенными последовательно, как показано ниже.

Последние два варианта подсоединения позволят сделать уличное освещение экономичным и полностью автоматическим, поэтому рекомендуем использовать один из них. Если Вы купили светильник на 12v, тогда нужно осуществлять его подключение к сети только через блок питания 220/12 Вольт. Подсоединение напрямую к электросети выведет светильник из строя.

Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Как Вы видите, схема подключения светодиодного прожектора с датчиком движения и фотореле довольно простая! Напоследок рекомендуем подсоединять уличный светильник только через автомат, который будет установлен в распределительном щитке на улице. Это позволит осуществлять безопасный ремонт прожектора, т.к. в этих схемах разъединяют цепь только датчики.

Похожие материалы:

Как сделать светодиодный прожектор своими руками
Как собрать датчик движения в домашних условиях
Как правильно подключить фотореле
Как подключить датчик движения для освещения

Как добавить датчик движения к существующему источнику света

Внутреннее и наружное освещение дома выделяет его и влияет на настроение человека. Поэтому домовладельцы тратят разумное количество времени и энергии на выбор идеальных светильников для наружного освещения.

Домовладельцы часто конфликтуют между собой, когда дело доходит до приоритета функциональности освещения, а не внешнего вида. Одно можно сказать наверняка: многие люди испытывают опасения, когда слышат шум снаружи или возятся с ключами поздно ночью, желая, чтобы уличное освещение было включено.

Датчик движения, который автоматически включает наружное освещение, без сомнения, удобен, когда вы возвращаетесь домой ночью, и освещает путь к двери. Это дополнение уменьшит любые опасения по поводу злоумышленников, следующих за вами.

Датчики движения включают свет в нужное время, когда он вам нужен. В этой статье будет показано, как работают датчики движения и где лучше всего их разместить.

Зачем вообще датчик движения?

Датчики движения, интегрированные с вашим интеллектуальным освещением, имеют множество преимуществ. Во-первых, наружное освещение с датчиками движения добавляет удобства, например, больше не нужно изо всех сил пытаться найти правильный ключ от двери в темноте, пытаясь сбалансировать руку, полную пакетов с покупками.

Но самым значительным преимуществом уличного освещения, активируемого движением, является безопасность дома. Камеры и другие устройства наблюдения являются отличным сдерживающим фактором для грабителей и злоумышленников, поскольку этот тип оборудования обеспечивает видимую безопасность. Как и камеры видеонаблюдения, наружное освещение с датчиками может отпугнуть потенциальных преступников. Кроме того, наружные светильники с датчиками движения также могут поддерживать наружные камеры, освещая окружающее пространство. Одним из примеров является светодиодный прожектор Sengled PAR38 с датчиком движения, который вкручивается в любую наружную розетку, обеспечивая эффективное обнаружение движения и безопасность.

В помещении датчики движения повышают удобство и безопасность. Представьте себе, что вы входите в темный дом с охапкой продуктов или в прачечную с большой корзиной, полной одежды? Датчик движения избавит вас от необходимости нащупывать выключатель локтем или рисковать споткнуться о невидимое домашнее животное. Точно так же датчик движения в коридоре или спальне может помочь тому, кто просыпается посреди ночи и хочет пойти в ванную или даже на кухню, чтобы перекусить в полночь. Это особенно важно возле лестницы. Wiz предлагает простой в настройке датчик движения для внутреннего освещения WiFi, а также позволяет настраивать параметры для всех источников света в комнате.

Как работают датчики движения?

Датчики движения являются неотъемлемой частью домашней системы безопасности. Например, в то время как дверные и оконные датчики предупреждают домовладельца о том, что кто-то входит в дом, датчики движения наружного освещения предупредят их о том, что кто-то бродит вне дома. Несмотря на то, что существуют различные датчики движения, большинство из них полагаются на одну и ту же технологию для обнаружения движения, улавливая определенные сигналы, такие как вибрация, температура или излучение.

Функция обнаружения движения в наружном освещении представляет собой пассивную систему, которая может обнаруживать инфракрасную энергию. Эти датчики известны как пассивные инфракрасные детекторы (PIR) или пироэлектрические датчики. Этот тип датчика движения чувствителен к температуре тела.

Вы могли заметить, что некоторые источники света чувствительны к движению, но не к человеку, который стоит на месте. Причина этого в том, что датчики активно отслеживают быстрое изменение уровня инфракрасной энергии, которую они видят. Поэтому, когда человек проходит мимо, инфракрасная энергия в этом конкретном поле зрения изменяется и легко обнаруживается. Точно так же датчики движения должны быть в состоянии быстро обнаруживать изменения.

Как добавить датчики движения к существующим наружным светильникам

Датчики движения относительно просты в установке, но каждая марка отличается. Вот почему важно прочитать инструкцию производителя в комплекте с уличным датчиком движения.

Вот шаги, которые необходимо выполнить, чтобы добавить датчик движения для существующего освещения:

Выберите комплект наружного датчика движения онлайн. Во-первых, убедитесь, что в существующем фонаре есть отверстие для ввинчивания.
Выключите питание светильника и снимите крышку. Убедитесь, что питание отключено.
Снимите вставку. В этом месте вы хотите установить датчик движения для существующего наружного освещения.
Протяните провода к свету. Наконец, вкрутите датчик движения в сам светильник.
Подсоедините провода. – Соединить существующий черный (горячий) провод с черным проводом датчика движения. Затем свяжите оба нулевых провода вместе.
Отрегулируйте чувствительность. Откалибруйте детектор, закройте все, и готово.

Где лучше всего устанавливать датчики движения?

Если говорить об удобстве, то уличные датчики движения лучше всего размещать так, чтобы они перекрывали проходы, ведущие к входной двери, задней двери или подъездной дорожке. Такое расположение позволяет включать свет, когда вы возвращаетесь домой ночью. Эти датчики движения также будут освещать проходы и ступени, ведущие к входной двери, для посетителей.

Вы также можете использовать датчики движения на палубах, патио и в других местах, например, вокруг бассейна или на лестницах. Если вашим приоритетом является повышение безопасности вашего дома, вы можете направить датчики движения на все входы в дом, например, на двери патио и заборные ворота. Кроме того, вы также можете направить датчики движения в более темные места вашего двора, где злоумышленники могут найти укрытие.

В помещении датчики движения лучше всего использовать в подъездах, например, в гараже или на задней двери, или в подсобных помещениях, таких как прачечные. Другие полезные места включают в себя вверху или внизу лестницы, рядом с ванной или в коридоре за пределами детской комнаты или — в расширенном доме — возле комнаты бабушки и дедушки.

В идеале датчики движения рекомендуется устанавливать на высоте от 6 до 10 футов над землей и размещать так, чтобы большая часть движения происходила в зоне чувствительности. К сожалению, это может быть невозможно в большинстве существующих светильников. Однако можно установить датчики движения, которые монтируются немного дальше от самих светильников.

Также провода, соединяющие датчик движения со светом, всегда низковольтные и безопасные, поэтому вам не придется заключать их в пластиковый или металлический кожух.

Установка удаленного датчика движения для освещения (сделай сам)

Обновлено: 23 января 2020 г.

Подключите удаленный датчик для управления осветительными приборами в любом месте дома.

Следующий проект›

Семейный мастер на все руки

Дистанционный датчик автоматически освещает темные тротуары и дворы. И он будет управлять любым осветительным прибором. В этой статье мы покажем вам, как установить удаленный датчик движения на наружное освещение.

от экспертов по DIY в журнале Family Candyman

Время
Сложности
Стоимость

долл.

Прожектор с детектором движения хорош для отпугивания злоумышленника на заднем дворе, но он не очень хорошо смотрится в вашем доме. Детектор движения удаленного типа является лучшим выбором. Вы можете подключить его к любому типу декоративных приспособлений — даже к существующим — и незаметно установить сбоку.

Эта статья покажет вам, как установить и подключить дистанционный датчик к новым или существующим светильникам. Подключение немного сложнее, чем в большинстве электрических проектов, но даже новичок может справиться с этим, следуя схемам подключения, которые мы предоставляем. Мы не будем подробно описывать самые основные аспекты электромонтажных работ, поэтому вам может потребоваться дополнительное чтение.

Подайте заявление на получение разрешения на электроснабжение в местный отдел инспекции, чтобы инспектор мог проверить вашу работу. Самой сложной частью этого проекта может быть прокладка проводов, соединяющих датчик с осветительными приборами.

В некоторых случаях можно «ловить» провода сквозь готовые стены. Но во многих случаях этот проект практичен только там, где у вас есть открытые шпильки, например, в недостроенном гараже (как мы показываем) или во время крупного проекта реконструкции. Если вам не подходит новая проводка, рассмотрите датчики, которые дают аналогичные результаты, но с небольшой переделкой проводки или без нее.

Выбор датчика

Домашние центры и хозяйственные магазины продают датчики движения (20 долларов США), которые выглядят как те, что установлены на прожекторах. Обычно они маркируются как «запасные» датчики для прожекторов, но вы можете прикрепить один из них к монтажной пластине и использовать в качестве удаленного датчика.

Прежде чем купить датчик на замену, просуммируйте номинальную мощность приборов, которыми он будет управлять. Мощность датчика должна быть не меньше общей мощности приборов. Например, если у вас есть два светильника, каждый из которых рассчитан на лампочку мощностью 100 Вт, датчик должен быть рассчитан на мощность не менее 200 Вт.

Шаг 2: Установите соединительные коробки

Фото 1: Вырежьте отверстия для соединительных коробок

Вырежьте отверстия для соединительных коробок. На штукатурке просверлите ряд отверстий по периметру, выломайте штукатурку долотом, а затем вырежьте обшивку электролобзиком.

Фото 2: Закрепите распределительные коробки на месте

Установите распределительные коробки так, чтобы они были на одном уровне с внешней поверхностью стены. Попросите помощника снаружи расположить коробку, пока вы ее закрепляете.

Для датчика и каждого светильника требуются электрические коробки, вмонтированные в стену (рис. A). Вы также можете перемонтировать коробки в существующих светильниках. Выбрать место для датчика движения несложно: ознакомьтесь с указаниями производителя по дальности обзора и разместите его там, где он сможет «видеть» посетителей или злоумышленников, приближающихся к вашему дому. Как правило, датчик лучше всего обнаруживает движение, если вы поместите его на высоте от 6 до 10 футов над уровнем земли.

Датчик, который мы использовали, может быть установлен на круглой или прямоугольной коробке. Если внутренние стены без отделки, купите ящики, закрепленные на регулируемой штанге (Фото 2). Такая конструкция позволяет расположить коробку в любом месте между шпильками. Если стена закрыта, используйте коробки для «реконструкции», которые крепятся к сайдингу и обшивке стены и улавливают кабель.

Поднесите коробку к стене и обведите ее карандашом. Не ставьте коробку прямо на стойку или другой каркас. С кирпичом или штукатуркой используйте 1/4 дюйма. сверло по каменной кладке, чтобы просверлить ряд отверстий по всему кругу. Затем выломайте середину стамеской (фото 1). На штукатурке вам придется разрезать открытую металлическую сетку ножницами. Вырежьте обшивку за штукатуркой электролобзиком.

Если у вас широкий сайдинг из дерева, цементной плиты или ДВП, вырежьте отверстие в центре доски, чтобы можно было установить приспособление на плоской поверхности. Если у вас есть виниловый сайдинг или ряды сайдинга, которые слишком узкие, чтобы обеспечить плоскую монтажную поверхность, вам понадобится монтажный блок, который подходит по краям внахлест. Пластиковые блоки доступны в домашних центрах. Чтобы вырезать отверстие в любом типе сайдинга, просверлите 3/8 дюйма. просверлите отверстие в стене, а затем вырежьте круг лобзиком.

Рисунок A: Новые соединительные коробки и кабель

Для датчика и каждого осветительного прибора необходимо, чтобы электрические коробки были установлены в стене.

Шаг 3: Варианты проводки

Прежде чем проложить электрический кабель к распределительным коробкам, вы должны определить, как вы будете подключать свою систему. Здесь мы показываем простейший метод: подача питания от распределительной коробки и прокладка кабелей к датчику, а затем к осветительным приборам (рис. B). Вы также можете проложить кабель к приспособлению, а затем к датчику (рис. C). Но детали кабеля и подключения будут немного отличаться.

Просто выберите метод, который облегчит прокладку кабеля. Если ваш датчик будет расположен рядом с выключателем, вам, вероятно, лучше всего подойдет метод, показанный на рисунке B. Если осветительная арматура находится ближе к выключателю, вероятно, лучше всего подойдет метод, показанный на рисунке C. Обе иллюстрации включают дополнительные светильники. Если у вас есть один свет, просто удалите проводку, которая питает второй светильник. Ваша система должна иметь выключатель, который может отключить питание датчика и осветительных приборов. Мы использовали существующий переключатель в существующей распределительной коробке; вам может понадобиться добавить коробку и переключатель.

При любом методе вы можете добавить столько приборов, сколько захотите, пока не превысите номинальную мощность датчика. Коробки должны быть определенного минимального размера, чтобы вместить провода. 16-куб.-в. Коробка подходит для всех показанных здесь конфигураций проводки.

Рисунок B: Датчик между выключателем и освещением

Прокладка кабелей от существующего выключателя к датчику, а затем к осветительным приборам — это самый простой способ подключения вашей системы.

Рисунок C: Датчик между индикаторами

Прокладка кабеля к светильнику, а затем к датчику — лучший выбор, если светильник находится рядом с выключателем.

Шаг 4: Проложите кабель к коробкам

Фото 3: Проложите кабель к соединительным коробкам

Сверло 5/8 дюйма. отверстия в центре каркаса стены, чтобы создать путь для кабеля. Затем проложите кабель между распределительными коробками. Закрепите кабель на раме пластиковыми скобами.

Фото 4. Вставьте провода в коробки

Снимите 12 дюймов оболочки кабеля и введите провода в коробку. Если в коробку входят два или три кабеля, пометьте провода малярной лентой и маркером, чтобы избежать путаницы.

После того, как вы определили, как будете подключать систему, проложите электрический кабель между распределительными коробками (фото 3 и 4). Во-первых, посмотрите на существующий кабель, который вы будете использовать для питания датчика и освещения. На пластиковой оболочке кабеля вы найдете одну из следующих цифр: 14/2, 14/3, 12/2 или 12/3. Первая цифра (12 или 14) указывает на сечение провода.

Во втором указано количество проводов в кабеле (плюс оголенный провод заземления). Обязательно купите кабель того же калибра, что и существующий кабель. Если вы планируете следовать рисунку C, вам понадобится кабель с двумя проводами и кабель с тремя проводами.

Отойдите и потратьте несколько минут, чтобы спланировать пути кабелей. Кратчайший путь не всегда лучший. Избегайте путей, которые заставят вас сверлить отверстия в труднодоступных местах или через тяжелые элементы каркаса. В недостроенном гараже протяните провод высоко в стенах или вдоль стропил, где вероятность его повреждения меньше.

Если вам нужно просверлить всего несколько отверстий, недорогой 5/8-дюйм. лопатка работает нормально. Но если вам нужно много сверлить, купите буровое долото. Винт на конце сверла обеспечивает более быстрое бурение с гораздо меньшей нагрузкой. Когда вы проложили путь для кабеля, протяните кабель от коробки к коробке, а затем прикрепите кабель к раме с помощью пластиковых скоб. Поместите скобы в пределах 8 дюймов от каждой коробки и на расстоянии не более 4 футов 6 дюймов друг от друга.

Шаг 5: Подсоедините датчик и лампы

Фото 5: Подсоедините датчик и светильники

Подсоедините датчик и светильники, как показано на схемах подключения. Повесьте светильники на оставшийся кусок провода, пока будете выполнять соединения.

Фото 6: Отрегулируйте настройки датчика

Отрегулируйте чувствительность и «время включения» датчика в соответствии с инструкциями производителя.

Когда весь кабель на месте, можно подключать датчик и крепления (Фото 5). Заманчиво пройтись по этой части проекта, чтобы увидеть результаты своей работы. Но не торопитесь. При одном неправильном подключении ваша система не будет работать. И найти, где вы ошиблись, проблема.

Если вы подключаетесь к существующим проводам, отрежьте старые оголенные концы и снимите изоляцию, чтобы открыть свежий провод для новых соединений. Выполнив все подключения, включите питание и установите датчик в «тестовый» режим, чтобы убедиться, что система работает правильно. Затем наведите и отрегулируйте датчик (фото 6).

Осторожно: Отключите питание на панели главного выключателя, прежде чем снимать крышку распределительной коробки, которую вы собираетесь использовать в качестве источника питания. Затем проверьте провода внутри с помощью детектора напряжения, чтобы убедиться, что питание отключено.

Энергосберегающие лампы и датчики

Энергосберегающие компактные люминесцентные лампы (CF), предназначенные для наружного использования, становятся все более популярными и экономичными. К сожалению, большинство датчиков движения не предназначены для работы с CF. Некоторые датчики прямо на упаковке сообщают, работают ли они с CF. С другими датчиками вы должны проверить номинальную мощность в спецификациях. Если в номинальной мощности указано «лампа накаливания», но не упоминается «флуоресцентное», предположим, что он не будет работать с CF. Показанный здесь датчик Tuff Dome совместим с CF.

Датчики, не требующие новой проводки

Встроенные датчики
Некоторые наружные светильники имеют встроенный датчик. Эти декоративные лампы работают как прожекторные датчики движения, но выглядят более стильно. Как и любой другой светильник, их установка занимает всего несколько минут. Они не предназначены для управления другими осветительными приборами и доступны в ограниченном диапазоне стилей.

Светильники с беспроводным датчиком движения
Беспроводной датчик работает как пульт дистанционного управления для открывания гаражных ворот. Он посылает радиосигнал на приемник, который включает свет. Для управления существующими светильниками не требуется проводка. Просто вкрутите приемник в розетку и установите датчик в любом месте. Однако у этой системы есть некоторые ограничения. Для датчика требуются батарейки, которые вам придется менять каждые несколько месяцев. В редких случаях радиосигнал не может достичь приемника из-за помех или блокировки. Наконец, абажур или шар на вашем светильнике должен быть достаточно большим, чтобы вместить приемник вместе с лампочкой.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.
