паяльником,своими руками, горелкой, пошаговая инструкция

В статье мы рассмотрим как осуществляется пайка проводов в распределительной коробке: паяльником,своими руками, горелкой, пошаговая инструкция.

Содержание

  1. Преимущество пайки перед остальными способами соединений
  2. Пайка проводов
  3. Выбор мощности паяльника
  4. Тип припоя паяльника
  5. Защита места пайки от окисления. Флюс
  6. Технология пайки и лужения
  7. Пайка с помощью тигля и горелки
  8. Меры предосторожности во время пайки
  9. Чего категорические нельзя делать!

Преимущество пайки перед остальными способами соединений

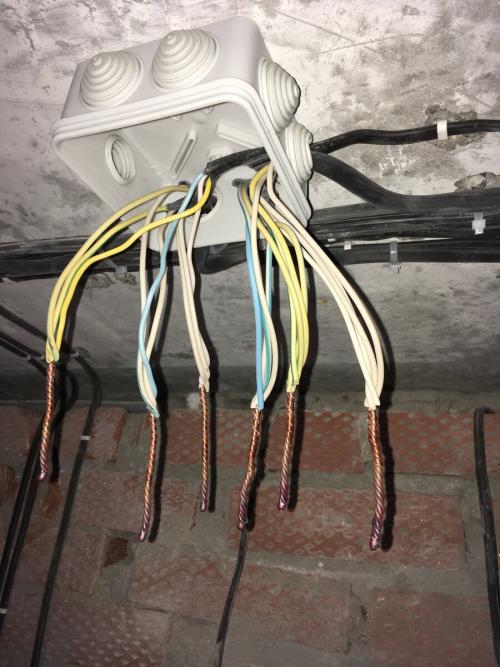

Соединение проводников в распределительной коробке можно выполнять несколькими способами, однако только пайка и сварка дают монолитное соединение с минимальным переходным сопротивлением в месте контакта. Поскольку сварку проводов в домашних условиях без специальной аппаратуры выполнить затруднительно, то спаять провода может практически каждый желающий.

Чтобы правильно и аккуратно спаять провода, нужен примерно такой перечень инструментов:

  • Нож для зачистки изоляции;
  • Бокорезы;
  • Пассатижи или плоскогубцы;
  • Наждачная бумага;
  • Паяльник;
  • Припой;
  • Флюс.

Пайка проводов

Порядок работы при пайке проводников такой:

  • Снятие изоляции;
  • Зачистка проводов;
  • Облуживание;
  • Скрутка;
  • Пайка;
  • Изолирование.

Перед тем, как приступить к соединению проводов, нужно определиться с их длиной. Провода обрезаются таким образом, чтобы при пайке они находились снаружи распределительной коробки, а потом могли быть уложены желаемым образом. Нельзя укладывать провода в натяг. Лишний запас также неуместен в ограниченном пространстве.

Для снятия изоляции используется остро заточенный нож или специальный инструмент (Рисунок 1).

Рисунок 1. Инструмент для снятия изоляции с проводов – стриппер.

При работе ножом процесс снятия изоляции должен напоминать движения ножа при остругивании карандаша. Нельзя делать круговой надрез изоляции или подрезать ее бокорезами или пассатижами. Поперечная риска или царапина на проводе может послужить причиной обрыва. В крайнем случае, такая методика допускается только на многожильных проводах. Длина оголенного проводника для пайки должна составлять 1.5 – 3 см. Чем толще проводник, тем длиннее должна быть зачищенная часть. Ориентиром может служить количество витков при скручивании проводов. Их должно быть не менее 2-х.

Перед облуживанием поверхность жил нужно зачистить при помощи ножа или мелкозернистой наждачной бумаги от следов окисла. Зачистив провода, желательно сразу же их облудить, чтобы не образовалась пленка окисла на поверхности. На поверхности припоя окисел образуется рыхлый и не будет мешать последующей пайке, поэтому перерыв в работе после этапа облуживания не имеет ограничений по времени.

Облуженные проводники скручиваются вместе при помощи пассатижей или плоскогубцев. Скрутка должна состоять не меньше, чем из 2-х оборотов. Скрутка должна быть плотной, но не перетянутой, чтобы не отломались зачищенные концы. Идеальный вариант скрутки, когда в нее попадает часть провода с изоляцией. Торец скрутки должен быть ровный. При работе с толстыми проводами они часто на конце скрутки направлены в стороны, поэтому выступающие концы нужно обрезать. На рисунке ниже показаны различные способы скрутки проводов под пайку (Рисунок 2).

Скрученные провода спаивают при помощи паяльника таким образом, чтобы скрутка была равномерно со всех сторон покрыта слоем припоя без пропусков и наплывов. Качество спайки напрямую зависит от того, насколько хорошо были облужены зачищенные концы.

После того, как место спайки остынет, можно приступать к ее изоляции. Для этих целей применяется тканевая изоляция или специальные термостойкие пластиковые наконечники. Их длина должна быть такой, чтобы они частично заходили на изолированные участки проводов (Рисунок 3).

Рисунок 3. Изоляция спаек при помощи пластмассовых колпачков

Нельзя применять для изоляции обыкновенную ПВХ изоленту, поскольку при нагревании проводов, например, при превышении нагрузки, ПВХ легко плавится и это может привести к короткому замыканию внутри распределительной коробки.

Выбор мощности паяльника

Для качественной пайки нужен достаточно мощный паяльник, не менее 65 Вт. Медь является очень хорошим проводником тепла, поэтому эффективно отводит тепло от области пайки. Маломощный паяльник не успеет нагреть место скрутки до того, как начнет плавиться изоляция проводов, а недостаточный прогрев может привести к так называемой «холодной пайке». Слабо разогретый припой имеет низкую текучесть и не способен равномерно покрыть всю спаиваемую область. При застывании он будет иметь матовую, зернистую поверхность, низкую прочность. Спаянные таким образом проводники будут иметь высокое переходное сопротивление и, со временем, потеряют контакт между собой. Паяльник должен прогреть место спайки за  время не более 1 минуты. Поверхность припоя после застывания должна быть гладкой и иметь  равномерный блеск.

Тип припоя паяльника

Среди всего множества типов припоя, для пайки медных проводов можно использовать только некоторые. Таблица характеристик наиболее распространенных марок припоев

Марка припоя

Состав,
%
Температура плавления
˚С
Прочность
при растяжении кг/мм

Область применения

Сплав ВудаОлово — 12,5
Свинец — 25
Висмут — 50
Кадмий — 12,5
68,5Для пайки и лужения деталей, чувствительных к перегреву, для изготовления предохранителей, токсичен
Сплав
д Арсе
Олово — 6,9
Свинец — 45,1
Висмут — 45,3
79Для пайки и лужения деталей, чувствительных к перегреву, для изготовления предохранителей
ПОСВ-50
Сплав Розе
Олово — 25
Свинец — 25
Висмут — 50
94Для пайки и лужения деталей, чувствительных к перегреву
ПОСВ-33Олово — 33,4
Свинец — 33,3
Висмут — 33,3
130Для пайки деталей из меди, латуни, константана с герметичным швом
ПОС-61 (третник)Олово — 61
Свинец — 39
1904,3Для пайки и лужения токоведущих частей из меди, латуни и бронзы с герметичным швом
ПОС-61МОлово — 61
Свинец — 37
Медь — 2
1924,5Для лужения и пайки тонких медных проводов и печатных проводников
ПОС-90Олово — 90
Свинец — 10
2204,9Для лужения и пайки посуды для пищи и медицинских инструментов
ПОС-40Олово — 40
Свинец — 60
2383,8Для лужения и пайки контактных поверхностей в радиоаппаратуре и деталей из оцинкованной стали
ПОС-30Олово — 30
Свинец — 70
2663,2Для лужения и пайки деталей из меди, ее сплавов и стали

Первые три марки припоя имеют очень низкую температуру плавления и невысокую прочность. Для пайки сильноточных цепей они не пригодны. Наоборот, последняя марка припоя слишком тугоплавка. Пайка таким припоем приведет к перегреву и плавлению изоляции. Наиболее часто применяются припои марок ПОС-40 и ПОС-61. Они стоят недорого и широко доступны. Большинство радиолюбителей используют в своей работе припой марки ПОС-61.

Защита места пайки от окисления. Флюс

Флюс служит для защиты места пайки от окисления кислородом воздуха и растворения тончайших пленок окислов на поверхности материала. Для пайки меди наиболее часто используются такие флюсы:

Таблица характеристик наиболее распространенных флюсов для пайки меди и ее сплавов

Марка флюса

Состав

КанифольКанифоль сосновая
СпиртоканифольКанифоль 30-40%, спирт этиловый 60-70 %
ЛТИ-120Канифоль 20-25%, спирт этиловый 66-73 %, солянокислый анилин 3-7 %, триэтаноламин 1-2 %

Самый простой и дешевый и беспроигрышный  вариант – обыкновенная канифоль. Единственное затруднение при ее использовании, то, что она находится в твердом состоянии и требует навыков при нанесении на спаиваемые детали.

Гораздо удобнее в использовании спиртоканифоль. Она представляет собой раствор канифоли в этиловом спирте. И имеет вид густой желтоватой жидкости со своеобразным запахом. Удобство использования заключается в том, что на место пайки ее можно нанести кисточкой или обмакнуть в баночку с флюсом скрученные проводники.

Более широкие возможности имеет активированный флюс ЛТИ-120. При его применении нет необходимости в зачистке новых проводников. Зачищать нужно только такие, которые имеют темный цвет из-за окисления поверхности. Поскольку имеются определенные трудности в зачистке многожильных проводов, то применение активированного флюса приветствуется.

Все перечисленные флюсы не требуют смывки после окончания пайки, поскольку абсолютно нейтральны по отношению к материалу проводника.

Совет #1: Спиртоканифоль легко приготовить самостоятельно, растворив порошок канифоли в 96% этиловом спирте. Если канифоль сыпать в спирт равномерно тонкой струей при помешивании, то процесс растворения займет всего несколько минут. При отсутствии спирта в крайнем случае можно воспользоваться ацетоном. Пропорции для приготовления те же самые. Следует учитывать, что ацетон более летуч, поэтому испаряется значительно быстрее. К тому же он ядовит.

Технология пайки и лужения

Для того, чтобы спаять или облудить провода, их нужно расположить так, чтобы они располагались по возможности горизонтально и был доступ со всех сторон для жала паяльника. Вопреки многим рекомендациям, нельзя ставить скрутку вертикально, поскольку при пайке капли расплавленного припоя могут скатиться со скрутки и нарушить изоляцию в нижележащих проводниках.

Если вовремя не обнаружить и не удалить такую каплю, то она впоследствии,  может вызвать короткое замыкание. Для лучшего контакта жала паяльника с проводом, конец жала должен быть плоским и хорошо облуженным. Окисленное жало имеет темный цвет, не держит припой и для пайки не годится. Зачистить жало можно с помощью мелкозернистого напильника. Зачищенный конец немедленно окунают во флюс и облуживают путем растирания капли припоя на поверхности деревянного брусочка (Рисунок 4).

Рисунок 4. Облуживание жала паяльника

Совет #2: Удобно совместить зачистку и облуживание на кусочке наждачной бумаги, заранее присыпав его порошком канифоли  и небольшими кусочками припоя.

Хорошо залуженное жало должно быть блестящим, не иметь раковин. При плавке припоя он должен оставаться на конце жала в виде небольшой выпуклости (Рисунок 5).

Рисунок 5. Правильно облуженное жало паяльника.

Для облуживания провод нагревают паяльником и, одновременно, прикасаются к месту нагрева кусочком канифоли до ее плавления. Жидкий флюс наносят заблаговременно, до начала нагрева. Проводя жалом паяльника вдоль провода, равномерно покрывают его слоем припоя. Многожильные провода до скрутки не облуживают, поскольку потом скрутить их будет невозможно.

Облуженные провода скручивают между собой. Для пайки технология несколько отличается, поскольку тут требуется большее количество припоя. После нанесения флюса паяльником прогревают одновременно скрутку кончик прутка припоя. Расплавленную каплю равномерно распределяют по всей поверхности, следя, чтобы она была полностью покрыта слоем припоя. При необходимости процедуру повторяют. Здесь главное —  не перегреть провода, чтобы не расплавилась изоляция. При спайке тонких проводов припой переносится на кончике жала. Многожильные провода требуют большого количество флюса, чтобы он мог заполнить все свободное пространство между жилами.

Пайка с помощью тигля и горелки

При больших объемах работ имеет смысл выполнять их при помощи тигля, который представляет собой полый металлический цилиндр с ручкой, заполненный расплавленным припоем. Тигель может выполняться как насадка на мощный паяльник или нагреваться при помощи газовой горелки (Рисунок 6).

Рисунок 6. Электрический и газовый тигли для пайки проводов

Большой объем металла в тигле не позволяет ему быстро остывать, поэтому нагретым тиглем можно спаять последовательно несколько скруток. Основное достоинство такого способа пайки в том, что облуживание и спайка скрутки происходит практически мгновенно, когда покрытые флюсом проводники опускаются полностью в ванну с припоем.

Меры предосторожности во время пайки

При пайке, особенно при помощи тигля, нужно работать очень аккуратно, чтобы не получить ожог расплавленным припоем. Пары свинца ядовиты, поэтому при больших объемах работы нужно пользоваться респиратором.

Чего категорические нельзя делать!

Недопустимо для пайки проводов использовать кислотосодержащие активные флюсы, поскольку они требуют полного удаления после окончания работы. Остатки флюса агрессивно воздействуют на материал проводников и в самом скором времени провода будут окислены вплоть до полного разрушения. Особенно разрушительны для меди хлористый цинк или паяльная кислота.

Оцените качество статьи:

скрутка проводов, пайка проводов, сварка проводов, обжим проводов или соединение проводов с помощью клеммника

Казалось бы, что может быть проще соединения проводов? Ведь существует несколько способов соединения проводов. Это скрутка проводов, пайка проводов, сварка проводов, обжим и соединение проводов с помощью клеммника. Даже школьник знает самый постой способ скрутки проводников. Надо приложить вместе кончики металлических проводов, называемых жилами, и свить в одну «косичку», после чего замотать изолентой. Не надо паяльника, клеммника, соединительных колпачков и прочих «ненужностей».
Любой «сам себе электромонтер» освоил такую операцию. И, случись необходимость, применяет такой способ в своей повседневной практике. Например, сращивает провода сетевого шнура бытового прибора, адаптера планшета или компьютера после обрыва.
Такую технологию скрепления проводов российские «технари» используют повсеместно.  Вот только в правилах устройства электроустановок ПЭУ «скрутки», всевозможные «загибы» и «клепки» не предусмотрены. Отсутствуют такие способы электромонтажа и в прочих нормативных документах. Почему?

Содержание

  • 1 Соединение «на скорую руку» с большими последствиями
  • 2 Как правильно надо соединять провода
  • 3 Как скрутить провода правильно
  • 4 Почему лучше обжать (опрессовать) провода
  • 5 Пайка как надежная альтернатива скрутке
  • 6 А все-таки сварка предпочтительней
  • 7 Клеммники – самые эргономичные электроустановочные изделия

Соединение «на скорую руку» с большими последствиями

О последствиях от подобной «упрощенки» мы часто не задумываемся. Между тем, ненадежный контакт подведет в самый неподходящий момент, всегда может прекратиться подача питания потребителям/электроприемникам. От «бросков» напряжения происходит пробой элементов каскадов питания сложной бытовой техники СБТ. Не спасают от поломки даже специальные устройства защиты, применяемые в самых «навороченных» моделях зарубежных производителей.

Наводку коротких электромагнитных импульсов напряжением несколько тысяч вольт на электронную начинку вызывает «безобидное» искрение в местах соединений.  При этом стандартное оборудование защиты, которым оборудуются сейчас квартиры (УЗО, автоматические выключатели, предохранители) подобные короткие слаботочные импульсы «не видят», поэтому от них попросту не срабатывают, а устанавливать для этого специальные устройства у нас не принято. Источники бесперебойного питания компьютеров тоже не стали панацеей от импульсов переходных процессов.   Возникновение «тычков» вызывает сбои в работе электронной аппаратуры и компьютерной техники, приводит к выходу из строя электротехнических компонентов и дорогостоящих модулей функционала.
К еще более катастрофическим последствиям приводит перегрев в месте плохого соединения, при прохождении тока ослабленный соединительный узел раскаляется докрасна. Нередко от этого происходят возгорания и пожары, наносящие владельцам помещений огромный ущерб. Статистика свидетельствует, что 90% всех неисправностей электропроводки возникает по причине скруток и плохих контактных соединений проводников. В свою очередь, сама неисправность электрической проводки и оборудования, по данным МЧС, является причиной одной трети пожаров, происходящих в России.

Однако так исторически сложилось, что несколько десятилетий назад в условиях дефицита электрофурнитуры/медных проводников скручивание алюминиевых проводов считалась основным способом, применявшимся в электромонтажных работах. Скрутка в качестве соединения может применяться в электрике при проведении ремонтно-восстановительных работ.

Как правильно надо соединять провода

Как соединить провода: начинаем с очистки от изоляции. Правильное соединение проводников должно удовлетворять трем основным требованиям:

  1. Обеспечивать надежный контакт с минимальным переходным сопротивлением между собой приближенным к сопротивлению цельного куска провода.
  2. Сохранять прочность на растяжение, стойкость на излом и вибрацию.
  3. Соединять только однородные металлы (медь с медью, алюминий с алюминием).

Способов соединения, удовлетворяющих этим требованиям, существует несколько. В зависимости от требований, предъявляемых к электропроводке и возможностей практического применения, используются следующие виды соединения проводов:

  • Скрутка.
  • Сварка.
  • Спайка.
  • Обжим.
  • Клеммное соединение.

Все эти способы требуют предварительной подготовки провода или кабеля – снятия изоляции для оголения соединяемых жил. Традиционно материалом изолирующей оболочки служат резина, полистирол, фторопласт. Дополнительно внутри изоляцией служат полиэтилен, шелк и лак. В зависимости от структуры токопроводящей части провод может быть одножильным или многожильным.
Под одножильным подразумевается провод, сечение которого образовано изолирующей оболочкой с металлическим сердечником или проводком внутри.

В многожильном проводе металлическая сердцевина образована несколькими тонкими проводками. Они обычно переплетены и представляют свивку, окруженную снаружи изолятором. Часто отдельные жилки покрываются полиуретановым лаком, а в структуру между ними добавляются капроновые нити для повышения прочности провода. Эти материалы, как и матерчатая оплетка снаружи, усложняет процесс снятия изоляции.

В зависимости от вида соединения с каждого конца провода снимается 0,2 – 5,0 см изоляции. Для этого используется несколько типов инструмента.
По 5-ти бальной системе можно оценить качество снятия изоляции и степень защиты от надрезания — повреждения жил каждым приспособлением:

Повреждение изоляция/жилы

Монтерский (кухонный) нож — 3/3
Бокорезы (кусачки) — 4/3
Стриппер — 5/4
Паяльник  или петлевой электровыжигатель — 4/4

В слаботочных телевизионных/компьютерных сетях применяют коаксиальные кабели. В процессе разделки важно аккуратно надрезать и снять изолирующую рубашку, не повредив при этом экранирующую оплетку. Для доступа к центральной жиле она распушивается и удаляется, оголяя ствол. После чего полиэтиленовая изоляция надрезается ножом или специальным приспособлением, обрезок снимается с жилы.
Бифиляр в экране состоит из пары проводов в экране, который для доступа к проводникам также предварительно распушивается на проводки, открывая доступ к каждой жиле.

Важно! Чтобы снять изолирующий материал эмалированного провода сечением меньше 0,2 мм² следует применять паяльник. Эмаль аккуратно удаляется с помощью наждачной «нулевки» перемещением бумаги вдоль проводков.

Как скрутить провода правильно

Чаще всего скрутка применяется при ремонте электропроводки, шнуров и переходников (включая слаботочные) бытовой техники и аппаратуры. Если вести речь о домашней электросети, то нормами предусмотрено использование в домах провода с сечением токонесущей жилы 1,5–2,0 мм из меди и 2,5–4,0 мм из алюминия. Обычно для разводки используют провода марок ВВГ и ПВ в полихлорвиниловой оболочке. Силовые шнуры марок ШВЛ и ШТБ с резиновой или ПВХ изоляцией имеют сечение 0,5 – 0,75 мм.
Пошагово сращивание проводов между собой можно производить следующим образом:

  1. Обезжириваем оголенные концы проводов, протерев ацетоном/спиртом.
  2. Удаляем слой лака или оксидную пленку, зачищая проводники наждачной бумагой.
  3. Накладываем кончики так, чтобы они скрестились. Накручиваем по часовой стрелке не менее 5 витков одной жилы на другую. Чтобы скрутка получилась плотной, используем плоскогубцы.
  4. Изолируем открытые токонесущие части проводов с помощью изоленты, или накручиваем изолирующий колпачок. Они должны заходить за изоляцию на 1,5–2,0 с, чтобы прикрыть оголенные участки проводников.

Для сращивания между собой многожильного зачищенного провода с одножильным используется другая техника навивки:

  1. Многожильным проводом обкручивается одинарный провод, оставляя свободным конец без навивки.
  2. Конец одножильного провода загибается на 180°так, чтобы он прижал скрутку, затем прижимается плоскогубцами.
  3. Место соединения должно быть прочно зафиксировано изолентой. Для лучшей эффективности следует использовать изолирующую термотрубку. Для этого отрезок кембрика нужной длины натягивается на соединение. Чтобы он плотнее обхватил проводку, трубку следует прогреть, к примеру, феном или зажигалкой.

При бандажном соединении свободные концы кладутся друг к другу и сверху обматываются имеющимся отрезком провода (бандажом) из однородного материала.
Сцепка желобком предусматривает, что перед взаимным перекручиванием конфигурируются небольшие крючки из концов провода, они перецепляются между собой, затем края обматываются.
Существуют более сложные разновидности параллельных/последовательных соединений. Соединение проводов методом скрутки используют профессиональные электроремонтники при проведении восстановительных работ.

Важно! Медь и алюминий имеют разное омическое сопротивление, при взаимодействии активно окисляются, соединение по причине разной жесткости получается непрочным, поэтому соединение этих металлов нежелательно. В случае крайней необходимости соединяемые кончики следует подготовить – облудить оловянно-свинцовым припоем (ПОС) с помощью паяльника.

Почему лучше обжать (опрессовать) провода

Опрессовка проводов – один из самых надежных и качественных способов механических соединений, применяющихся в настоящее время. При такой технологи шлейфы проводов и кабелей обжимаются в соединительной гильзе с помощью пресс-клещей, обеспечивая плотный контакт по всей длине.

Гильза представляет полую трубку и может изготавливаться самостоятельно. При размере гильз сечением до 120 мм² применяются механические клещи. Для больших сечений применяются изделия с гидравлическим пуансоном.

При обжатии гильза обычно приобретает форму шестигранника, иногда производится местное вдавливание в определенных частях трубки. В опрессовке применяются гильзы из электротехнической меди ГМ и алюминиевые трубочки ГА. Данный способ допускает обжатие проводников из разных металлов. Во многом этому способствует обработка составных компонентов кварцево-вазелиновой смазкой, предотвращающей последующее окисление. Для совместного использования существуют комбинированные алюмомедные гильзы или медные луженые гильзы ГАМ и ГМЛ.  Соединение проводов методом обжима применяется для   пучков проводников с суммарным диаметром сечения между 10 мм² и 3 см².

Пайка как надежная альтернатива скрутке

Ближайшей альтернативой скрутке, запрещенной для электромонтажа, является соединение проводов методом спайки. Он требует специальных приспособлений и расходных материалов, но обеспечивает абсолютный электрический контакт.

Совет! Спайка проводов внахлест считается самой ненадежной в технологии. В процессе эксплуатации припой крошится и соединение размыкается. Поэтому пред пайкой наложите бандаж, обмотайте кусочком провода меньшего диаметра соединяемые части, или скрутите вместе проводники.

Понадобится электропаяльник мощностью 60–100 Вт, подставка и пинцет (тонкогубцы).  Жало паяльника следует очистить от окалины заточить, подобрав предварительно наиболее подходящую форму кончика в виде лопатки, а корпус прибора подсоедините к заземляющему проводу.   Из «расходников» потребуется припой ПОС-40, ПОС-60 из олова и свинца, канифоль в качестве флюса. Можно использовать проволоку из припоя с, помещенной внутрь структуры, канифолью.

Если потребуется паять сталь, латунь или алюминий, потребуется специальная паяльная кислота.

Важно! Нельзя перегревать места примыкания. Чтобы не поплавилась изоляция при пайке обязательно используйте теплоотвод. Для этого придерживайте оголенный провод между местом нагрева и изоляцией пинцетом или тонкогубцами.

  1. Зачищенные от изоляции жилы следует облудить, для чего разогретые паяльником кончики помещают в кусочек канифоли, они должны покрыться коричнево-прозрачным слоем флюса.
  2. Помещаем кончик жала паяльника в припой, захватываем каплю расплавленного и равномерно обрабатываем поочередно провода, проворачивая и двигая по лопатке жала.
  3. Приложить или скрутить вместе провода, зафиксировав неподвижно. Прогреть жалом в течении 2–5 с. Обработать спаиваемые участки слоем припоя, дав растечься капле по поверхностям. Перевернуть соединяемые провода и повторить операцию с обратной стороны.
  4. После остывания места пайки изолируются по аналогии со скруткой. В некоторых соединениях они предварительно обрабатываются кисточкой, смоченной в спирте и покрываются сверху лаком.

Совет! Во время и после пайки в течении 5–8 с. провода нельзя дергать и шевелить, они должны находиться в неподвижном положении. Сигналом к тому, что структура затвердела, служит приобретение матового оттенка поверхностью припоя (в расплавленном состоянии он блестит).

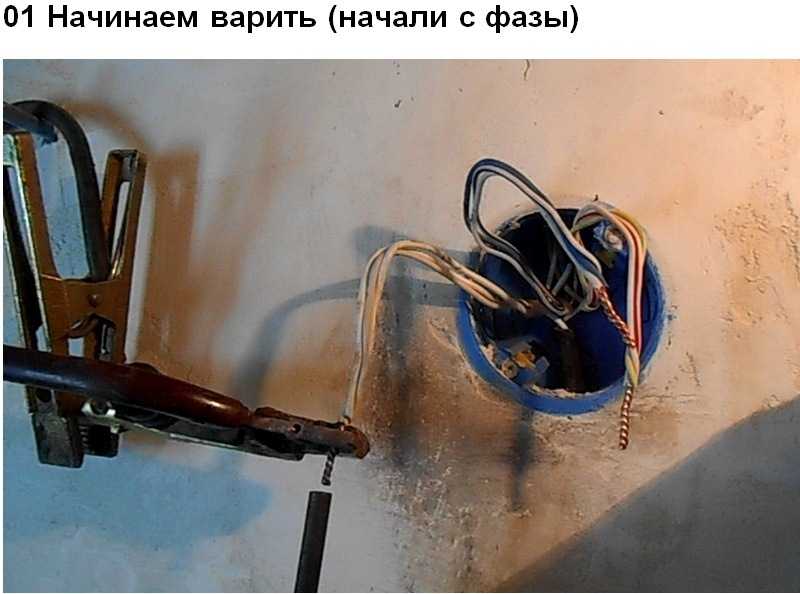

А все-таки сварка предпочтительней

По прочности соединения и качеству контакта сварка превосходит все прочие технологии. В последнее время появились портативные сварочные инверторы, которые можно переносить в самые малодоступные места. Такие аппараты легко удерживаются на плече сварщика с помощью ремня. Это позволяет работать в труднодоступных местах, например, производить сварку со стремянки в распределительной коробке. Для сварки металлических жил в держатель сварочного аппарата вставляются угольные карандаши или обмедненные электроды.

Основной недостаток сварочной технологи – перегрев свариваемых деталей и оплавливание изоляции устраняется с помощью:

  • Правильной регулировки сварочного тока 70–120 А без перегрева (в зависимости от количества свариваемых проводов сечением от 1,5 до 2,0 мм).
  • Кратковременности процесса сварки не более 1–2 секунд.
  • Плотной предварительной скруткой проводов и установкой медного теплоотводящего зажима.

Производя соединение проводов методом сварки скручиваемые жилы следует выгнуть и срезом обязательно развернуть кверху. К торцу проводов, подсоединенных к массе, подносится электрод и зажигается электродуга. Расплавленная медь шариком стекает вниз и покрывает оболочкой проволочную скрутку. В процессе остывания на теплую структуру одевается изолирующий пояс из отрезка кембрика или другой изолирующий материал. В качестве изолирующего материала подойдет также лакоткань.

Клеммники – самые эргономичные электроустановочные изделия

Правилами ПУЭ, п.2.1.21 предусмотрен вид соединений с помощью сжимов (винтов, болтов). Существует соединение непосредственно с помощью элементов крепежа «на весу», когда сквозь петельки каждого из проводов продевается винт, шайба и фиксируется гайкой с обратной стороны.

Такая инсталляция оборачивается несколькими витками изоленты и считается достаточно практичной и надежной.
Более эргономичны электроустановочные изделия, называемые винтовыми клеммниками. Они представляют контактную группу, размещенную в корпусе из изолирующего материала (пластика, фарфора). Наиболее часто соединение проводов методом с помощью клеммников   встречается в распределительных коробках и электрощитках. Чтобы подсоединить провод, надо его просунуть в гнездо и закрутить винт, прижимная планка надежно закрепит жилу на посадочном месте. К ответному гнезду, закороченному с первым, подключается другой соединяемый провод.

В самозажимных клеммниках типа WAGO провод защелкивается в гнезде, для лучшего контакта применяется специальная паста или гель.

Ответвительные зажимы представляют капитальный вариант винтового клемммника с несколькими закороченными отводами, используются преимущественно на улице и местах с неблагоприятными условиями окружающей среды.

Соединительные зажимы представляют изолирующий колпачок с резьбой внутри, он наворачиваются на скрутку, одновременно сжимая и защищая от механических воздействий.

электрические — Могу ли я припаять 12/2 Romex, чтобы удлинить провод на 5 футов?

спросил

Изменено
3 года, 8 месяцев назад

Просмотрено
7к раз

Я уверен, что это будет раскритиковано богами кода, но БЕЗОПАСНО ли припаивать провода к кабелю Romex для его удлинения? Очевидно, я бы заземлил цепь как обычно, просто пытаясь избежать другой распределительной коробки. Буду ли я термоусаживать каждый отдельный провод, а затем и внешнюю оболочку? Спасибо за любой совет

  • электрика
  • пайка

5

Они производят комплекты для сращивания Romex, которые утверждают, что они разрешены для ремонта внутри готовой стены без распределительных коробок. Пайка — это абсолютно неправильный способ, и обычные проволочные гайки его не перережут. Вам нужна механическая застежка, рассчитанная и проверенная для работы.

4

Ну, на самом деле они производят одобренное устройство для сращивания Romex вне распределительной коробки.

Тем не менее, пайка имеет очень специфические требования для сращивания «всухую» заранее, еще до нанесения припоя (это гораздо больше, чем вы думаете, потому что это затрудняет лужение!) Соединение сращивания должно быть механически и электрически завершить, прежде чем вы даже начнете паять. Это указано в NEC 110.14b.

Затем необходимо обернуть и уложить изоляцию особым образом. Я мог видеть, где термоусадочная трубка может быть вариантом, но любые острые точки на получившемся соединении будут иметь тенденцию протыкать термоусадочную трубку, поэтому я бы честно сделал 2-3 слоя ее поверх фрикционной ленты. Фрикционная лента делает то, чего не делает изолента, а именно защищает изоляцию от физического повреждения углами в месте соединения.

Это кустарное ремесло, именно поэтому электрики ученичество . В прошлый раз, когда я это делал, это заняло полчаса (на провод), и я до сих пор не уверен, что это правильно.


Это не детские шутки. Помимо того факта, что вы должны получать разрешения и проводить проверки… пожары расследуются. Если выяснится, что это ваша халатность, страховка от пожара не оплатит. Затем ипотечный кредитор назовет записку.

Каждый фрагмент кода, который я когда-либо видел, как я в конце концов обнаружил, имел очень веские причины для того, чтобы быть таким. Кодекс написан кровью и пеплом, это коллективное знание о том, как не иметь проблем излишне .

За редким исключением, я никогда не видел нарушения кода, которое к тому же было бы безопасным. Эти исключения могут быть согласованы с вашим AHJ.

10

Сделайте шаг назад и задумайтесь. Правильный способ сделать это будет состоять из трех отдельных компонентов: (а) проволочные гайки, (б) коробка и (в) доступ за съемной лицевой панелью. Последнее из них, по-видимому, вызывает проблемы в этом случае. Зачем менять два других компонента? Если вы решили, что поставите под угрозу соответствие кода, почему бы не сделать минимально возможное отклонение?

Если бы я ремонтировал дом и нашел коробку, спрятанную за гипсокартоном, но это была бы закрытая коробка, разрешенная законом, и соединения были должным образом скреплены гайками, я бы сказал, что кто-то был ленив, и я бы этого не сделал. это, но я понимаю , и я действительно не мог сказать, что был создан функциональный риск. Если бы я нашел паяные соединения, обернутые термоусадкой, я бы сказал, что кто-то изо всех сил старался показать пренебрежение к коду, всем существующим методам и безопасности.

И дело не только в том, что кодировщики не знали о припое. Оказывается, в условиях сильного тока короткого замыкания припой может расплавиться или даже испариться очень быстро, не оставляя вам пути к земле или высокоомному соединению. Оба очень плохие.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

советов и приемов для создания прочного соединения

Опубликовано Джефферсон Брайант2 Комментарии о том, как паять провода: советы и рекомендации по созданию надежного соединения Ноу-хау

Когда дело доходит до работы с электрической системой вашего автомобиля, даже опытные профессионалы разочаровываются. Периодически возникающие проблемы, ремни безопасности под приборной панелью, которые выглядят как спагетти, и годы исправлений и исправлений «до дома» обычно только ухудшают ситуацию. По нашему опыту, около 90% всех проблем с электричеством связаны с плохим контактом.

Обжимные клеммы эффективны и хорошо работают, а в некоторых случаях необходимы, но со временем может начаться коррозия, что вызовет проблемы с соединением. Пайка — лучший выбор для прочного ремонта, поэтому умение правильно паять провода может быть достойным навыком для изучения. Хитрость пайки заключается в том, чтобы убедиться, что соединение полностью прогрето, а не соединение холодной пайки. Холодная пайка происходит, когда горячий припой попадает на холодную проволоку, затвердевая. Может показаться, что соединение хорошее, но на самом деле припой находится только на внешней стороне провода, а не протянут через жилы провода.

При пайке есть несколько советов и приемов, позволяющих добиться наилучшего соединения. Эти советы работают с любым паяным соединением проводов. При пайке всегда рекомендуется по возможности отсоединять провода от электроники, так как тепло может легко передаваться электрическим компонентам.

Пересечение ручьев

Существует один способ скручивания проводов для пайки — горизонтальное скручивание, которое дает непрерывную длину провода. Косичка, где провода согнуты под углом 9Угол 0 градусов к остальной части провода НЕ является подходящим соединением и вызовет проблемы, не делайте этого.

Начните с перекрестного пересечения проводов примерно посередине зачищенного участка.



Затем скрутите провода друг вокруг друга.



Убедитесь, что упаковка туго затянута. Это также отличный способ подключить несколько проводов к одному проводу.



Нагрев Не лгите

Лучший способ узнать, достаточно ли горячий паяный шов, — это увидеть жилы провода в самом припое. Всегда кладите паяльник или пистолет ПОД провода и добавляйте припой на ВЕРХ провода. Припой притягивается к теплу, поэтому, когда припой плавится, он тянется к теплу через провода, соединяя каждую жилу вместе с припоем.

Поместите паяльник под провода и нанесите припой сверху. Это помогает начать передачу тепла, нанеся припой в месте, где встречаются железо и провода, а затем переместите припой наверх.

Я кричу, ты кричишь, мы все кричим о… Трубках…

Нельзя оставлять паяное соединение открытым, это цепь под напряжением. Изолента — это нормально, но большинство людей не используют изоленту хорошего качества. Лучшим решением для покрытия припаянных проводов является термоусадочная трубка, и ее необходимо установить ДО того, как будет произведена пайка. Как только припой остынет, просто наденьте трубку на соединение и используйте зажигалку или тепловую пушку, чтобы усадить ее. Просто убедитесь, что вы используете правильный размер провода.

Термоусадочная трубка — лучший способ герметизации паяных соединений. Убедитесь, что вы продвинули трубку на несколько дюймов за место соединения ПЕРЕД пайкой. Если термоусадочная трубка недоступна, используйте изоляционную ленту хорошего качества, например 3M Super 33.

Если вам необходимо использовать изоленту, а иногда вы не можете обойтись без нее, вам нужна одна конкретная марка и модель — 3M Super 33 или Супер 88. Это тоже не шутки. Лента стоимостью 1 доллар за рулон — это мусор, и ее ни в коем случае нельзя использовать для электрических соединений, если только это не требуется для экстренного ремонта. Super 33 и Super 88 стоят около 4-5 долларов за рулон, и они продолжают, прилипают и герметизируют соединения, не отваливаясь через четыре месяца. Super 33 является стандартом в профессиональной индустрии, и вы всегда должны держать его в ящике с инструментами. Дешёвка для связывания проводов, да и полотенце на руке держать, когда палец отрубаешь, вот и всё.

Хорошее соединение имеет решающее значение для любой работы с проводкой, полностью нагретое паяное соединение должно выглядеть так, где вы можете видеть покрытые припоем отдельные жилы.

Если вы будете следовать этим советам, ваш ремонт электрооборудования будет длиться вечно и обеспечит долгие годы беззаботной службы. Если вы этого не сделаете, то вы, вероятно, снова окажетесь под приборной панелью на обочине дороги, делая свою лучшую позу человека, сложенного оригами, жалея, что вы только что припаяли его в первую очередь.

Проверить все инструменты и оборудование  доступен в NAPA Online или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для планового технического обслуживания и ремонта. Чтобы получить дополнительную информацию о том, как паять провода, поговорите со знающим специалистом в местном магазине NAPA AUTO PARTS.

Категории

Ноу-хау

Теги

обжим, электрический, электрическая, электрическая система, припой, инструменты, проволока, проводка, жгут проводов

Редуктор на всю жизнь, Джефферсон Брайант проводит больше времени в магазине, чем где-либо еще .
