Эффективность работы отопительной системы зависит от множества факторов, одним из которых является схема подключения батарей. Конечно, характеристики самих батарей тоже оказывают серьезное влияние на работу отопления, но правильная установка позволит им полностью реализоваться. О том, как правильно подключать радиаторы отопления в квартире, и пойдет речь в данной статье.

Виды отопительных систем


Перед тем, как подсоединить батарею отопления, нужно разобраться с конфигурацией отопительной системы – этот фактор очень сильно влияет на теплоотдачу всех батарей. Существует два основных вида отопительных систем – двухтрубные и однотрубные. О каждом из них стоит поговорить подробнее.

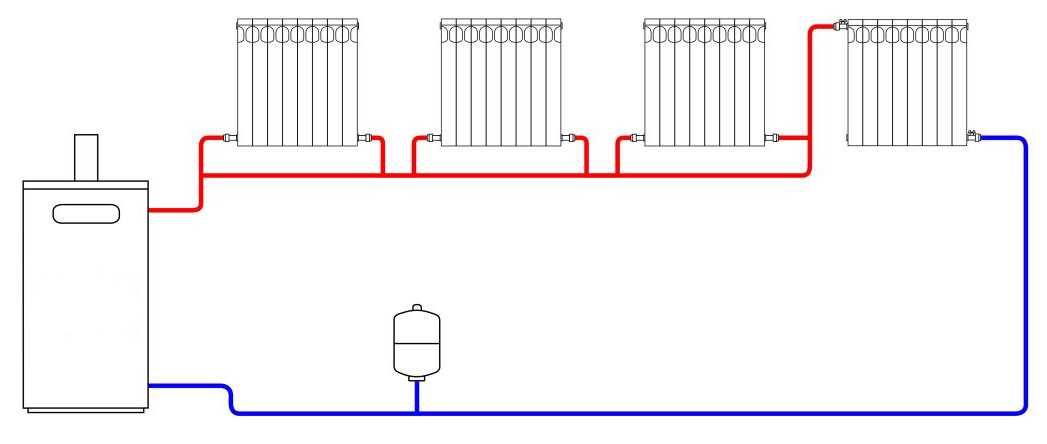

Однотрубное отопление


Однотрубная отопительная система – это самая простая и дешевая в обустройстве конструкция. Такая схема разводки обычно используется в многоквартирных постройках, но и в частных домах она порой встречается. В однотрубной системе радиаторы устанавливаются по схеме последовательного подключения, т.е. теплоноситель проходит через отопительные приборы по очереди. Из последнего радиатора остывший теплоноситель возвращается в отопительный котел или стояк.



Ключевым недостатком однотрубной схемы является неравномерный прогрев установленных радиаторов и невозможность контроля их теплоотдачи. Установка регулятора на одну батарею приводит к регулировке дальнейшего участка контура. Расположенные далеко от котла батареи получают гораздо меньше тепла – оно попросту остается на предыдущих приборах. Даже если точно знать, как правильно подключить батарею, равномерной теплоотдачи в однотрубной системе достичь не выйдет.

Двухтрубное отопление


Отличительная особенность двухтрубной разводки – наличие двух контуров, один из которых предназначен для подачи разогретого теплоносителя к радиаторам, а второй необходимо для возврата остывшего теплоносителя в котел. Двухтрубная конструкция дает возможность подключать радиаторы параллельно, в результате чего каждый из них получает теплоноситель одинаковой температуры.



Благодаря параллельному подключению удается достичь независимости каждого радиатора, потому на них можно устанавливать отдельные терморегуляторы для настройки теплоотдачи. Единственным недостатком такой разводки является высокая себестоимость – для обустройства отопления требуется в два раза больше материалов. Впрочем, эти затраты в дальнейшем с лихвой окупаются.

Расположение радиаторов


В подавляющем большинстве случаев радиаторы устанавливаются под окнами, и такое расположение вполне оправдано. Дело в том, что от окон всегда идет поток холодного воздуха – а поднимающиеся от батареи разогретые воздушные массы препятствуют их попаданию в помещение. Кроме того, нагретый воздух предотвращает появление конденсата на стеклах.



Чтобы точно знать, как правильно подключить батарею отопления в квартире, нужно учесть следующие правила и следовать им при проектировании и монтаже отопительной системы:

  1. Нормальное предотвращение попадания холода от окон и образования конденсата на них возможно только в том случае, если размеры радиатора занимают хотя бы 70% ширины оконного проема. Этот фактор нужно учесть еще на этапе выбора радиаторов.
  2. Отопительные батареи рекомендуется устанавливать на высоте около 10 см от уровня пола. Большое отклонение от этого показателя приведет к недостаточному прогреву нижнего уровня помещения или же спровоцирует сложности при уборке. Расстояние до подоконника должно составлять около 10-12 см – такое значение позволяет воздух свободно огибать препятствие и полноценно прогревать окно.
  3. Расстояние между батареей и стеной должно составлять около 3-5 см. При таком размещении в пространстве за батареей свободно проходят разогретые воздушные массы, в результате чего эффективность обогрева помещения улучшается.

Способы подключения радиаторов


Существует несколько вариантов подключения радиаторов, но все они делятся на две больших категории – боковые и нижние. Нижнее подключение может выполняться единственным способом, который выглядит очень просто: есть два патрубка, один из которых подводится ко входу радиатора, а второй – к выходу. Схема подключения радиатора отопления в квартире всегда описывается в приложенной к нему документации.



Боковая схема подключения батарей в квартире имеет большее количество вариантов, среди которых:

  • Диагональное подключение;
  • Одностороннее подключение;
  • Нижнее (седельное) подключение.


Каждому варианту стоит уделить особое внимание.

Диагональное подключение


Диагональная схема подключения батарей отопления в квартире считается самой эффективной, поэтому по возможности стоит отдать предпочтение именно ей. Большинство производителей отопительных приборов проверяют свою продукцию именно при диагональном подключении, и в соответствии с полученной информацией вносят данные в технический паспорт радиаторов.


При диагональном подключении разогретый теплоноситель запускается через верхний вход на одной стороне батареи. Полностью пройдя через радиатор, остывший теплоноситель направляется к выходному патрубку, который расположен с другой стороны батареи в нижней ее части. В результате диагональное подключение радиатора в квартире обеспечивает максимальное прохождение теплоносителя через внутренние полости отопительного прибора.

Одностороннее подключение


Данная схема подключения радиаторов полностью оправдывает свое название – трубы подачи и обратки подводятся к прибору с одной стороны, но на разных уровнях. Такой вариант наиболее актуален в квартирах, где стояк находится сбоку от радиатора. В остальных ситуациях одностороннее подключение будет не очень удобным в обустройстве.



Эффективность одностороннего подключения достаточно высока и лишь немного уступает диагональному. Это утверждение верно в том случае, если количество секций не превышает 10 – слишком длинная батарея не будет прогреваться полностью, поэтому теплоотдача снизится. В панельных, алюминиевых и биметаллических радиаторах эту проблему можно решить при помощи удлинителей потока, которые позволяют теплоносителю пройти через большую часть радиатора.

Нижнее подключение


Данный вариант подключения отличается минимальной эффективностью – теплоотдача радиаторов при его использовании снижается в среднем на 12%. Впрочем, в некоторых ситуациях эти потери будут оправданными, поскольку нижнее подключение позволяет установить трубы максимально незаметно, тем самым улучшая интерьер помещения. А теплопотери можно компенсировать более мощным радиатором.



В гравитационных отопительных системах подключение седельного типа использовать не рекомендуется в силу его недостаточной эффективности. Если же в отоплении имеется насос, то система будет работать достаточно хорошо, и теплоотдача отопительных приборов повысится. Отчасти это связано с малоизученным вихревым характером потока теплоносителя, при котором теплоотдача характеризуется как наиболее интенсивная.

Заключение


Данная статья подробно отвечает на вопрос о том, как правильно подсоединить батареи отопления в квартире. Есть несколько распространенных схем подключения, каждая из которых имеет свои особенности и подходит для конкретной ситуации.

как правильно подключить отопительные батареи к системе отопления, правильная схема и способы подключения на примерах фото и видео

Содержание:

1. Типы отопительных систем

2. Отопление одноконтурного типа

3. Двухконтурный тип отопления

4. Где лучше расположить отопительную батарею

5. Варианты циркуляции теплоносителя в отопительной системе

6. Способы подключения батарей отопления

Чтобы проживание в доме было комфортным, очень важно заранее тщательно рассчитать то, как будет функционировать одна из главных коммуникаций в доме – отопительная система. Причем речь идет как об автономных системах, монтируемых зачастую в домах частного типа, так и о централизованном отоплении, более характерном для многоэтажных построек.


Правильное подключение батарей отопления подразумевает устройство не только эффективной, но и экономной системы отопления, что удается сделать далеко не всегда.


Поэтому для того, чтобы разобраться с тем, как должен функционировать нормальный обогрев в помещении, следует, в первую очередь, рассмотреть то, какая схема подключения батарей отопления является наиболее распространенной и производительной. Это поможет подключить всю систему максимально правильно и даст ей возможность работать на протяжении долгого срока.

Типы отопительных систем


Прежде чем говорить о том, как правильно подключать батареи отопления, следует подробно рассмотреть то, какие варианты систем наиболее распространены на сегодняшний день. Даже изучив многочисленные фото этих коммуникаций, так или иначе, требуется понять принцип их работы и разобраться в особенностях функционирования каждой из частей той или иной системы.

Отопление одноконтурного типа


Подобный вариант предусматривает подачу теплоносителя в прибор отопления, который обычно располагается в многоэтажной постройке. Такие способы подключения батарей отопления являются самыми простыми, поскольку для их реализации не требуется каких-либо серьезных строительных навыков (прочитайте: «Одноконтурная система отопления — возможные схемы реализации»). Основной недостаток такой конструкции – отсутствие возможности контроля над подачей тепла, так как в этой системе не предусмотрены никакие специальные приборы наподобие температурного датчика, выполняющие эту функцию. Именно поэтому объем теплоотдачи является строго фиксированным и заранее прописывается еще на стадии составления проекта будущей системы.

Двухконтурный тип отопления


Двухконтурная схема подключения отопительных батарей функционирует следующим образом: источник тепла подается по одной трубе, а уже охлажденная вода выводится из системы в обратном направлении по другой. Подобный вариант предусматривает подключение приборов отопления параллельно друг другу. Основным преимуществом, которым обладает такая схема подключения батареи отопления, является то, все радиаторы нагреваются максимально равномерно. Кроме того, двухконтурная система отопления оснащена установленным перед батареей вентилем, при помощи которого можно регулировать подачу тепла.

Где лучше расположить отопительную батарею


Вне зависимости от того, какой внешний вид имеет та или иная отопительная система, главное ее назначение заключается, в первую очередь, в обогреве помещения. Если выполнить подключение батареи отопления правильно, то этот прибор будет предотвращать проникновение внутрь комнаты холодного воздуха снаружи, что и объясняет необходимость устройства комнатного радиатора в пространстве под подоконником.


В этом месте потери тепла будут наименьшими, а в районе окна, где утечка тепла является наиболее серьезной, будет образовываться своеобразный защитный экран, препятствующий проникновению холода извне.


Еще до того, как рассматривать то, как лучше подключить батарею отопления, следует определиться с тем, какой будет схема расположения всех нагревательных приборов в комнате (прочитайте: «Какая схема подключения радиаторов отопления оптимальна»). Очень важно разместить все радиаторы так, чтобы они стояли примерно на равном расстоянии друг от друга, в таком случае получится обеспечить максимально эффективную теплоотдачу.

Так, правильное подключение батареи отопления должно выполняться с соблюдением расстояний:

  • от низа подоконника – 100 мм;
  • от пола – 120 мм;
  • от близлежащей стены – 20 мм.


Специалисты по установке такого оборудования крайне не рекомендует нарушать эти параметры, иначе распределение тепла в помещении и производительность прибора могут быть нарушены (прочитайте также: «Какие бывают типы батарей отопления — обзор и сравнение»).

Варианты циркуляции теплоносителя в отопительной системе


Для того чтобы определиться с тем, как правильно подключить батарею отопления, не стоит забывать, что теплоноситель, которым является вода, может циркулировать как автономно, то есть естественным образом, так и принудительно. В первом случае применяется особый насос циркуляции, основная функция которого заключается в продвижении теплоносителя по трубам. Монтаж этого насоса, как правило, выполняется в районе нагревательного котла, но иногда может уже входить в основу его конструкции.


Подключение батарей к системе отопления с естественной циркуляцией воды будет особенно подходящим для тех регионов, где имеют место периодически перерывы в подаче электрической энергии.


Обусловлено это тем, что котел отопления функционирует исключительно от электричества, благодаря которому охлажденный теплоноситель вытесняется из системы.

Способы подключения батарей отопления

Чтобы окончательно разобраться с тем, как подключить батареи отопления, следует рассмотреть следующие способы их подключения:

  1. Вариант одностороннего монтажа. Это последовательное подключение батарей отопления подразумевает устройство трубы подвода и трубы отвода одной и той же части батареи:


    — подача осуществляется сверху;

    — отвод выполняется снизу.

    Подобное подключение батареи к системе отопления позволяет равномерно прогреть каждую из секций радиатора. Этот способ будет особенно актуальным для одноэтажных строений, где не требуется большое давление для подачи теплоносителя на верхние этажи. Но в том случае, если батарея состоит из более чем 15 секций, то потерь тепла избежать не получится, поэтому можно подумать о другом варианте устройстве системы (детальнее: «Как правильно подключить радиатор отопления — выбираем схему подключения батарей»).

  2. Подключение батарей с нижней подводкой, а также седельное подключение. Этот способ прекрасно подойдет для тех систем отопления, где трубы проходят под полом. Присоединение обеих труб (подвода и отвода) осуществляется к нижним патрубкам расположенных противоположным образом секций. Недостаток такого подключения – низкая производительность работы системы, так как объем потерь тепла может достигать 15%. Кроме того, нельзя не отметить и тот факт, что нагрев радиаторов в верхней части выполняется весьма неравномерно.
  3. Подключение диагонального (перекрестного) типа. Такой способ будет наиболее подходящим для устройства радиаторов, имеющих в своей основе много секций. Теплоноситель в такой системе распределяется равномерно, благодаря чему и теплопотери являются минимальными. Читайте также: «Конструкция и устройство радиатора отопления».


Выполняется такой монтаж следующим образом: подача воды идет сверху, а отвод – снизу, только делается это с разных сторон. Максимальный объем теряемого тепла в таком случае – 2%.


Соблюдение всех вышеописанных рекомендаций по установке позволит оборудовать надежную и эффективную систему отопления, а многочисленные фото и видео, которые всегда есть в наличии у специалистов по монтажу такого оборудования, помогут провести все работы быстро и без труда.

Варианты подключения батарей отопления показаны на видео:

Методы подключения нагревательных элементовSuzhou Reheatek Electrical Technology Co.,Ltd.

В промышленности многие нагревательные элементы обычно используются группами. Вопрос о том, как подключить эти нагревательные элементы для достижения необходимого нагревательного эффекта, становится предметом беспокойства.

1. При подключении нагревательных элементов не требуется различать положительные и отрицательные полюса.

Основным нагревательным элементом электрических нагревателей является резистивная проволока (обычно никель-хромовый сплав — Ni80Cr20), которая является резистивным элементом, поэтому нет различия между положительным и отрицательным полюсами.

2. Значение сопротивления нагревательных элементов фиксировано.

Значение сопротивления = Номинальное напряжение * Номинальное напряжение / Номинальная мощность

(Номинальное напряжение и мощность подтверждены, значение сопротивления может быть зафиксировано по напряжению и мощности. )

Фактическая мощность = Рабочее напряжение * Рабочее напряжение / Значение сопротивления

Исходя из приведенной выше формулы, рабочее напряжение изменяет фактическую мощность. Неправильное входное напряжение приведет к выходу из строя нагревательных элементов и проблемам с безопасностью. Пожалуйста, всегда используйте нагреватели с номинальным напряжением.

1. Последовательное соединение

Последовательное соединение является одним из основных типов проводки, просто соедините нагреватели встык, как показано на рисунке выше.

При последовательном соединении каждый нагревательный элемент имеет одинаковый ток (ток = значение напряжения / сопротивления). Если несколько элементов с разным значением сопротивления соединены последовательно, напряжение для одного элемента = ток * значение сопротивления элемента.

2. Параллельное соединение

Соедините один конец каждого нагревателя вместе, а затем другой конец, как показано на рисунке выше.

При параллельном соединении каждый нагреватель имеет одинаковое напряжение и разный ток в зависимости от значения сопротивления. Например, как показано на рисунке, ток в элементе A = значение напряжения / сопротивления A.

3. Соединение Y (соединение звездой)

Соединение звездой — это соединение, используемое в трехфазном источнике питания переменного тока. Соединение звездой предназначено для подключения одного конца каждого нагревателя к общему соединению, а другого конца к отдельной клемме, как показано на рисунке выше в U, V и W.

При соединении звездой линейный ток равен фазному току, а фазное напряжение в √3 раза превышает линейное напряжение.

4. Соединение треугольником (сетчатое соединение)

Соединение треугольником также используется в трехфазном питании переменного тока. Чтобы получить соединение треугольником, каждый нагревательный элемент соединяется встык, затем три общие точки U, V и W образуют три фазы. Соединение треугольником не имеет нейтральной точки и не может вести к нейтральной линии, поэтому существует только трехфазная трехпроводная система. В трехфазной системе с соединением треугольником линейное напряжение совпадает с фазным напряжением, а линейный ток равен √3 фазному току.

Сложнее рассчитать текущую или фактическую мощность нагревательных элементов с разной мощностью (разным значением сопротивления), когда они используются в трехфазном напряжении.

Официальный веб-сайт REheatek предоставляет техническую поддержку для самостоятельного расчета, как показано ниже:

Веб-сайт: www. reheatek.com → Поддержка → Расчет → Расчет трехфазной звезды/треугольника.

Пожалуйста, сообщите отделу продаж REheatek или разработчику метод подключения до настройки нагревательных элементов.

Меры предосторожности: Используйте нагревательные элементы с номинальным напряжением. Неправильное напряжение изменяет мощность, что приводит к выходу из строя нагревателя или тяжелым авариям.

Перед эксплуатацией обратите внимание на номинальное напряжение нагревателя. Например, в Китае стандартное трехфазное напряжение составляет 380 В. Если номинальное напряжение нагревательных элементов 380В, то нагреватели должны быть подключены треугольником. Если номинальное напряжение 220 В, то это должно быть соединение Y (соединение звездой).

Таблица различных способов подключения нагревательных элементов – JPC France

Перейти к содержимому

Формула мощности Закон Ома
P = мощность в ваттах U = Напряжение
U = Напряжение П = УИ R = сопротивление в омах У = РИ
I= ток в амперах I= ток в амперах
И= П/У U= P/I И= У/Р Р= У/И П= У2/Р Р= У2/Р



Heating elements connections

(Heating elements resistance “r” of unit power “p” with nominal voltage “U”)



Parallel wiring Последовательная проводка



Количество элементов (n) Общее сопротивление (R) Суммарная мощность (П)
2 Р = г/2 р = 2р
3 Р = г/3 р = 3р
Х Р = р/х р = хр
ПРИМЕЧАНИЕ. Удельная мощность (Вт/см2) для каждого элемента не изменилась
Количество элементов (n) Общее сопротивление (R) Суммарная мощность (П) Нагревательный элемент Удельная мощность (Вт/см2)
2 Р = 2р р = р/2 Разделенное на 4
3 Р = 3р р = р/3 Разделенное на 9
Х Р=Хр р = р/х Разделенное на х 2



Соединения треугольником и звездой

Соединение треугольником Соединение звездой
Соединение треугольником:
Напряжение, подаваемое на нагревательные элементы, совпадает с напряжением питания, измеренным между фазами: U= Un
Напряжение питания (U) 230 В,
3 фазы
230 В,
3 фазы
400 В,
3 фазы
400 В,
3 фазы
Номинальное напряжение нагревательных элементов (Un) 230 В 400 В 230 В 400 В
Плотность, Вт/см2 Без изменения удельной мощности Плотность в ваттах делится на 3 Плотность в ваттах умножается на 6 Без изменений плотности
Вт
Суммарная мощность (П) Суммарная мощность равна трехкратной номинальной мощности одного нагревательного элемента
(P=3 p)
Полная мощность делится на 9 л
равна 1/3 номинальной мощности одного нагревательного элемента (P= p/3)
Суммарная мощность равна 9-кратной номинальной мощности одного нагревательного элемента
(P=9 p)
Общая мощность равна 3-кратной номинальной мощности одного нагревательного элемента

(P= 3p)

комментариев Нет решения проблемы Можно использовать шаг пониженной мощности с помощью
Звезда/треугольник (треугольник)
Система соединения
Никогда не использовать Опасность возгорания! Это наиболее распространенная конфигурация
Соединение звездой:
Напряжение, подаваемое на нагревательные элементы, равно напряжению питания, деленному на v3: U=1,737Un).
Пример: напряжение питания 400 В, на нагревательный элемент подается напряжение 400/1,737= 230 В
Напряжение питания (U) 230 В,
3 фазы
230 В,
3 фазы
400 В,
3 фазы
400 В,
3 фазы
Нагревательный элемент! номинальное напряжение (Un) 230 В 400 В 230 В 400 В
Плотность, Вт/см2 Плотность в ваттах делится на 3 Плотность в ваттах делится на 9 Без изменений
Плотность в ваттах
Плотность в ваттах делится на 3
Суммарная мощность (П) Общая мощность составляет 1/3 от общей возможной мощности: такая же, как у одного нагревательного элемента (P=p) Общая мощность составляет 1/9 от всей возможной мощности.
