Как обозначается постоянный ток на мультиметре: Как измерить напряжение мультиметром: инструкции, фото, видео

Как измерить напряжение мультиметром: инструкции, фото, видео

Мультиметр – современное устройство, которое может проверить разные параметры сети: сопротивление, силу тока и т.п. А как измерить напряжение мультиметром? Что это вообще такое, и какие показатели считаются нормальными? Ответим на эти вопросы в статье.

Contents

• 1 Напряжение: что это такое?
• 2 Инструкция: как измерить напряжение мультиметром
  • 2.1 Выбор режима
  • 2.2 Выбор предела измерений
  • 2.3 Подключение щупов
• 3 Как измерить напряжение мультиметром в розетке
• 4 Как померить мультиметром вольтаж батарейки
  • 4.1 Вопрос — ответ

Напряжение: что это такое?

Сначала вспомним определение. Напряжение — это давление от источника питания электроцепи, обеспечивающее движение заряженных электронов через проводящий контур, за счет чего эти частицы выполняют полезную для людей работу, к примеру, обеспечивают свечение лампы.

Говоря о напряжении, мы ведём речь о двух видах тока:

1. Переменный ток. Он находится в наших розетках, снабжает энергией бытовые электроприборы, с его помощью работает освещение. Образуясь на электростанциях, переменный ток состоит из постоянно перемещающихся направляющихся электронов по кабелям. Такое движение и формирует нужное напряжение. У обычных розеток частота движения приравнивается 50Гц, а вольтаж у них 220В. За секунду поток электронов 50 раз меняет направление, что приводит к изменению заряда: “+” меняется на “-”. Такой процесс и называется переменным током: от него питается всё подключенное к этой розетке.
2. Постоянный ток. Он присущ всем АКБ, будь то автомобиль, телефон или простая пальчиковая батарейка. Когда электрический заряд заканчивается, выполняется подключение от сети, переменный ток преобразуется в постоянный. Так АКБ вновь копит в себе запас напряжения, если речь идёт о многоразовых батареях.

Значит, процесс проверки напряжения мультиметром должен быть отдельным для каждого вида тока, то есть для каждого устройства свой метод, в частности, для розетки и аккумулятора.

Инструкция: как измерить напряжение мультиметром

Измерять напряжение достаточно легко: нужно только выбрать определенный режим, предел измерений и подключить щупы. Но на каждом этапе есть свои нюансы. Обязательно изучите руководство к вашему тестеру, где содержатся точные обозначения. А чтобы точно сделать все правильно, прочитайте статью о том, как пользоваться мультиметром.

Выбор режима

В вопросе о том, как измерить вольты мультиметром, первым делом важно определиться с режимом тестера.

Ручку переключателя необходимо перевести на режим изменения напряжения, при этом выбирать аббревиатуру следует в зависимости от того, что будет измеряться:

1. ACV — переменное напряжение.
2. DCV — постоянное.

Также есть иные обозначения, тоже указывающие на напряжение:

1. V — это вольтаж, V~ — это переменное напряжение.
2. V с горизонтальной черточкой с тремя короткими под ней — постоянное напряжение.

На некоторых моделях может стоять только V, что указывает на автоматическое определение тестером вида напряжения.

Выбор предела измерений

Если вы хотите разобраться, как проверить вольтаж мультиметром, нужно научиться определять диапазон значений.

Находить его нужно на корпусе в области переключения напряжения. У большей части моделей максимальный предел составляет 750В для переменного напряжения и 1000В для постоянного.

Если вы будете измерять напряжение в розетке, переведите ручку переключателя на значение в 750 ACV, если же будете тестировать АКБ автомобиля, можно ставить, к примеру, 200 DCV.

Помните правило: предел измерения разных параметров устанавливается выше предполагаемого значения. В противном случае велик риск того, что мультиметр сгорит.

Тестер покажет на дисплее значения напряжения в том диапазоне, который вы установили. Выставив предел в 750В, вы вполне можете увидеть на экране значение в 230В, больше или меньше. Цифры выше 750 точно не будет. Если же вы поставите предел, например, в 200В, то, если фактическая величина больше, на дисплее появится цифра 1.

Если вы измеряете напряжение в обычной розетке, не обязательно должно быть значение в 220В. Меньше или больше на 10-15В — вполне нормально.

Подключение щупов

Теперь в том, как измерить вольтаж мультиметром, нужно понять, как правильно расставить щупы, которых два — черный и красный. Для начала их нужно вставить в гнёзда на корпусе, которых часто два, но может быть три и даже четыре.

Темный провод мультиметра именуется отрицательным, его нужно присоединить к гнезду COM. Алый провод — положительный или фаза. Если отверстий на тестера два, логично, что второе для этого щупа. Если больше, прочитайте в руководстве по применению, куда присоединять красный провод для измерения напряжения. Обычно это гнездо, возле которого стоит буква V.

Для замера напряжения мультиметром другие наконечники щупов присоединяются к измерительному элементу. Здесь всё просто, потому что вольтаж проверяется параллельным подключением, то есть не нужна никакая нагрузка. Всё, что нужно сделать: вставить в розетку щупы и посмотреть на дисплей.

Тестирование трехфазки выполняется с помощью соединения двух проводов тестера с двумя шинами. Норма между ними — 380 В, между одной шиной и землей — 220 В (может быть чуть больше или меньше).

Как измерить напряжение мультиметром в розетке

Теперь поэтапно рассмотрим, как замерить вольтаж мультиметром в розетке:

1. Выбрать функцию измерения переменного напряжения мультиметра, выставив максимальный диапазон измерений.
2. Присоединить наконечники щупов к розетке, нащупав провод внутри. В случае с переменным током нам не нужно выяснять, где “+” и “-”.
3. Посмотреть на результат, который отображается на дисплее. Не забудьте для этого включить мультиметр.

Видео о том, как узнать напряжение мультиметром в розетке:

Как померить мультиметром вольтаж батарейки

Измерение мультиметром напряжения постоянного у батарейки осуществляется так:

1. Выбрать на тестере режим измерения постоянного напряжения, а также диапазон измерения выше предполагаемого. Можно начать с максимального и постепенно понижать. Для домашних батареек достаточно 20 DCV.
2. Наконечник темного провода измерителя соединить с минусом.
3. Наконечник алого провода соединить с плюсом.
4. Посмотреть на цифры на дисплее. Если перед ними стоит знак минус, значит, вы перепутали полярность, но само значение отображает реальное напряжение.

Полученное значение сравните с нормой, которая может быть указана на корпусе устройства.

Видео, как проверить вольты на мультиметре у пальчиковой батарейки:

Теперь вы знаете, как проверить напряжение с помощью мультиметра. Делитесь своим опытом в комментариях.

Желаем вам безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как правильно померить сопротивление мультиметром

Имя: Егор

Ответ: Для этого нужно выбрать режим, который на многих моделях обозначается Ω. На некоторых моделях режим выбирается с разу с диапазоном. Затем щупы вставляются в гнёзда на мультиметре, а наконечники нужно приложить к контактам элемента.



Вопрос: Как лучше всего измерить сопротивление цифровым мультиметром

Имя: Михаил

Ответ: Цифровым мультиметром делать это очень легко, потому что такой прибор сразу показывает готовое значение. Важно всё правильно подключить, а затем смотреть, что покажет дисплей. Если показан 0, то нужно уменьшить диапазон измерений. Если вы увидели «ol» или «over» или «1», диапазон нужно увеличить. Цифра 1 может указывать, что имеется обрыв.



Вопрос: Как можно проверить омы мультиметром

Имя: Владимир

Ответ: В Омах измеряется сопротивление. На мультиметре оно обозначается как Ω. На вашем тестере могут стоять режимы 200, 2000, 200k и т.п, которые тоже относятся к сопротивлению и указывают на диапазоны, в которых можно его мерить. Если вы приблизительно знаете, какого сопротивления ожидать, выставляйте ближайшее бОльшее значение.



Вопрос: Как проверить сопротивление провода обычным мультиметром?

Имя: Артём

Ответ: Для этого нужно выбрать режим прозвонки, который помогает выявить обрыв на участке цепи. После подключения и соединения контактов должен появиться звуковой сигнал. Если его нет, значит, в данном участке обрыв.



Вопрос: Как проверить сопротивление: мультиметром или омметром?

Имя: Фёдор

Ответ: Омметр — прибор для измерения сопротивления. Если у вас есть мультиметр с функцией омметра, то вы тоже можете узнать величину Ω. Но обычным мультиметром вы не сможете замерить большие сопротивления, для этого нужен мегаомметр.



Вопрос: Как померить напряжение цифровым мультиметром?

Имя: Владимир

Ответ: Нужно выбрать определенный режим, предел измерений и подключить щупы. Если измеряете вольтаж в розетке, нужно выбрать режим переменного напряжения, а также выставить максимальный предел измерения, обычно это 750В.



Вопрос: Как замерить в розетке напряжение мультиметром?

Имя: Максим

Ответ: Выбрать функцию измерения переменного напряжения мультиметра, выставив максимальный диапазон измерений. Присоединить наконечники щупов к розетке, нащупав провод внутри. В случае с переменным током полярность значения не имеет. Осталось посмотреть на результат, который отображается на дисплее.



Вопрос: Как правильно проверить вольтаж мультиметром?

Имя: Ильдар

Ответ: Вольтаж — это напряжение. Оно зависит от вида тока: постоянный или переменный. На мультиметре ACV — переменное напряжение, DCV — постоянное. Встречаются и другие обозначения. Для розетки выбирается режим измерения переменного напряжения, для батареек, АКБ — постоянного.



Вопрос: Как измерить вольтаж батареек мультиметром?

Имя: Тимофей

Ответ: Выбрать на тестере режим измерения постоянного напряжения, а также диапазон измерения выше предполагаемого. Для домашних батареек достаточно 20 DCV. Наконечник черного провода соединить с минусом, наконечник красного — с плюсом. Если перед цифрами на дисплее стоит знак минус, значит, вы перепутали полярность, но само значение правильное.



Вопрос: Как мерить напряжение с помощью современного мультиметра?

Имя: Азат

Ответ: Общая инструкция такова: выбрать на тестере нужный режим (постоянное или переменное напряжение), предел измерений выше предполагаемого и соединить щупы с розеткой или батареей (аккумулятором). Нюансы зависят от того, что именно будет измеряться.



Расшифровка обозначений на мультиметре. Как обозначаются переменный и постоянный ток и напряжение

Мультиметр – один из самых необходимых и многофункциональных приборов электрика. Наверняка все помнят, как на уроках физики в школе измеряли напряжение вольтметром, сопротивление – омметром, силу тока – амперметром. Так вот, мультиметр воплотил в себе все эти измерительные приборы, а также несколько других, о которых чуть ниже расскажем подробнее.

Сам по себе мультиметр работать не будет, все зависит от знания мастера и умения пользоваться этим прибором. То есть, чтобы измерить какой-либо параметр, сначала нужно правильно выставить переключатель, знать какой щуп в какое гнездо воткнуть, и так далее. Поэтому, прежде чем брать прибор в руки, нужно научиться им правильно пользоваться.

Внимание! В данной статье описывается стандартный мультиметр с наиболее распространенными функциями. В зависимости от модели мультиметра, его функционал может быть больше и включать в себя дополнительные возможности. Здесь описываются только те, которые имеются практически в каждом приборе, а также расшифровка обозначений на мультиметре.

Вкратце опишем основные компоненты прибора:

1. 1. Электронное табло
2. 2. Шкала обозначений
3. 3. Переключатель
4. 4. Кнопка “ВКЛ/ВЫКЛ” (вместо нее бывает специальное положение для регулятора)
5. 5. Разъемы для щупов
6. 6. Специальные разъемы для проверки транзисторов (присутствуют на некоторых тестерах)
7. 7. Индикатор прозвонки (зуммер и светодиод красного цвета)
8. 8. Батарейка

Из всего вышеперечисленного самым важным моментом является шкала обозначений, так как если вы неправильно выставите регулятор, то можете сжечь измеряемую радиодеталь или сам прибор. Поэтому расшифровка обозначений на мультиметре очень важный момент при работе с этим прибором.

Обозначения на мультиметре

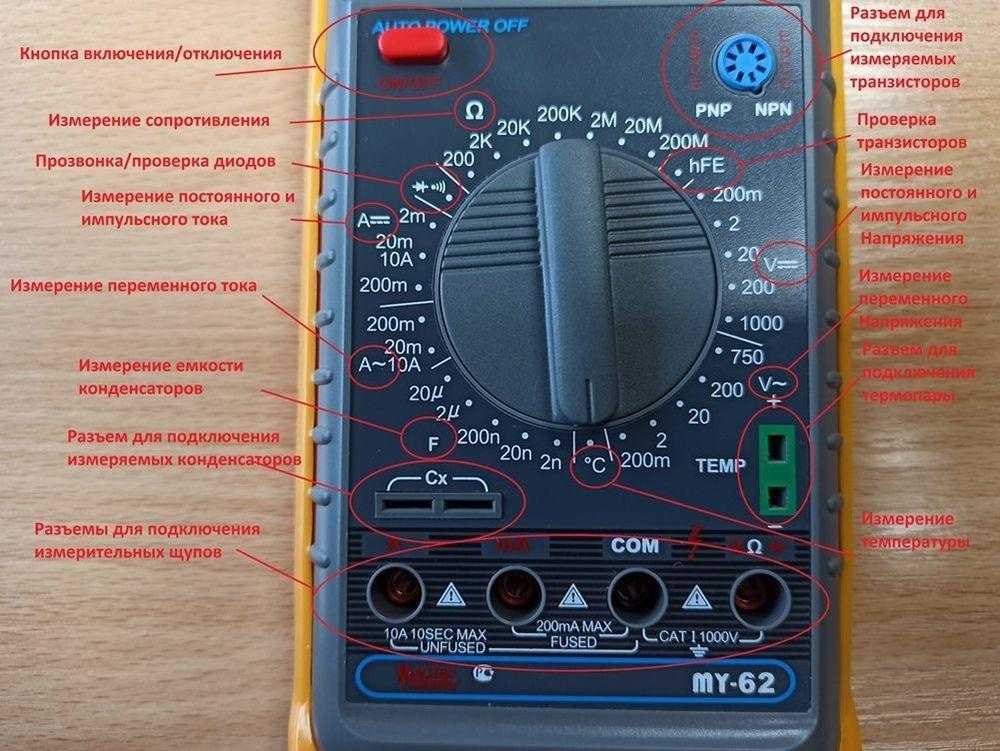

Шкала обозначений включает в себя круговой переключатель положений, а также символы, обозначающие те или иные параметры, разбитые на сектора.

Каждый сектор отвечает за измерение одного конкретного параметра (например сопротивления). Внутри сектора имеется несколько положений регулятора, каждое положение обозначает измеряемый номинал. Каждый сектор обозначается специальным символом. Все сектора разделяются между собой линиями.

Куда подключать щупы мультиметра

Щупы для мультиметра идут в комплекте. Один щуп – красный, второй – черный. Корпус щупа выполнен из диэлектрика, на конце – заостренный металлический стержень

Внимание! Помните золотое правило: красный – всегда плюс, черный – всегда минус. Поэтому важно не перепутать гнезда подключения, иначе есть риск запутаться. Красный щуп всегда кидаем на плюс, черный – на минус.

Щупы подключаются к специальным гнездам, также имеющим обозначения. Самих гнезд может быть три или четыре, в зависимости от модели мультиметра.

Гнезда для подключения щупов:

• 1. Гнездо “СОМ” – обозначает минус (масса, общий). В него подключается щуп черного цвета. Всем известно, что при замере переменного напряжения, допустим, в розетке, полярность не имеет значения. Тем не менее, следуйте следующему правилу: если есть определенный провод (щуп) и для него имеется специальное отверстие, то нужно подключать этот провод именно в это отверстие, так как черный цвет провода недвусмысленно нам намекает на то что он – минусовой.
• 2. Гнездо «VΩCX+» — обозначает плюс, к нему подключается красный провод. Это гнездо используется при измерении сопротивления, напряжения, частоты, температуры, проверки диодов и транзисторов. Проще говоря, это гнездо используется во всех измерениях, за исключением измерения силы тока.
• 3. Гнездо “20А” – специальное гнездо. К нему подключается красный щуп, а функция этого гнезда – измерение силы тока величиной до 20 ампер. 20 ампер это очень большая сила тока, поэтому будьте осторожны. Опять же, очень важное правило: при измерении силы тока, прибор (в нашем случае – мультиметр) нужно подключать к цепи последовательно и только так. Если рядом с этим гнездом увидите надпись “UNFUSED”, то имейте ввиду, что измерение производится без использования предохранителя, поэтому постарайтесь не сжечь прибор. Также нужно знать, как обозначается постоянный ток на мультиметре.
• 4. Гнездо “MACX” – гнездо для измерения силы тока малых значений микро- и миллиампер. Если рядом окажется надпись «0.2А MAX FUSED» — значит измерение производится с защитой прибора предохранителем, максимальное значение измерения – 0.2 ампера.

На приборе может быть нарисован красный треугольник с надписью “МАХ 600V” (значения могут отличаться в зависимости от модели мультиметра). Это максимальное значение измерения напряжения. Нельзя замерять напряжение выше этого параметра.

Внимание! Если вам неизвестны пределы измеряемого значения – устанавливайте регулятор на максимальное значение, по мере измерения – двигайтесь в меньшую сторону. Например, мы знаем, что измеряемый прибор (например, аккумулятор) имеет постоянное напряжение, но не знаем примерный диапазон (то-ли 24 вольта, то-ли 12 вольт, а может быть и 1.6 вольт). В этом случае устанавливаем регулятор на максимальное значение сектора измерения постоянного напряжения и двигаемся в меньшую сторону.

Очень важно! Проводя любые измерения, ни в коем случае не держитесь пальцами за металлическую часть щупа, особенно при каких-либо измерениях опасного напряжения или силы тока.

Диапазоны переключателя мультиметра

Сначала затронем тему включения и выключения мультиметра. Обычно присутствует кнопка “ON/OFF”, но на некоторых моделях мультиметров имеется специальный сектор с таким же названием. Также есть тестеры, которые выключаются самостоятельно, спустя некоторое время.

Сам же регулятор, или переключатель – кому как больше нравится, модно крутить хоть по часовой, хоть против часовой стрелки. Что измерить какой-либо параметр – просто переведите регулятор в нужный сектор на нужное значение.

Важно! Сектора обозначаются буквами, номиналы – цифрами.

Расшифровка обозначений на мультиметре, которую нужно запомнить раз и навсегда:

1. 1. DCV – сектор измерения постоянного напряжения
2. 2. ACV – сектор измерения переменного напряжения
3. 3. DCA – сектор измерения силы постоянного тока
4. 4. ACA – сектор измерения переменного тока

Как обозначается сопротивление на мультиметре

Из школьного курса физики мы помним, что сопротивление измеряется в Омах, в честь немецкого физика Георга Симона Ома. Обозначение на мультиметре — «Ω», номиналы сопротивления на стандартном приборе следующие: 20 Ом, 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОМ, 20 МОМ, 200 МОМ. В зависимости от модели используемого мультиметра диапазон значений может быть иным.

Измерение этого параметра является очень популярным как в радиоэлектронике, так и в электрике. С помощью сопротивления можно очень быстро проверить работоспособность лампочки, спирали, провода и т.д.

Для измерения сопротивления переставьте регулятор в сектор «Ω» и выберите нужное значение.

Обозначение постоянного напряжения на мультиметрах

Напряжение измеряется в Вольтах, в честь итальянского физика Алессандро Вольта. Выше мы уже писали, что сектор измерения постоянного напряжения обозначается аббревиатурой “DCV”. Но, на многих моделях вместо этого сокращения используют символ “V－”. В этом сокращении буква “V” обозначает напряжение, а символ “－” – постоянное.

Также, чтобы не перепутать сектор постоянного напряжения с переменным, запомните следующее: диапазон значений сектора постоянного напряжения шире, чем диапазон переменного.

Для измерения постоянного напряжения необходимо выставить регулятор на нужное значение в секторе “V－”.

Внимание! Если в процессе измерения вы перепутали полюса, то на дисплее отобразится то же самое значение, но со знаком “－”. В этом нет ничего страшного.

Обозначение переменного напряжения

Переменное напряжение также измеряется в Вольтах. Аббревиатура “ACV”, либо, как в предыдущем случае, сокращение “V~” – обозначение на мультиметре, расшифровка – “v” – напряжение, знак “~” — переменное.

Для электрика этот параметр является основной задачей, поскольку в розетках, выключателях и т. д. всегда используется переменное напряжение. Наши сети работают на 220 Вольт, а на мультиметре присутствуют значения 700 В (750В) и 200 В.

Один знакомый как-то раз спросил меня, для чего на мультиметре имеется значение в 200 Вольт, если в сети используется переменное напряжение 220, а переменка в 200 Вольт и ниже вообще не используется. Так вот, примите к сведению: практически вся Америка использует стандарт 110 Вольт переменного напряжения.

При замере переменного напряжения полярность не важна. То есть при измерении напряжения в розетке без разницы, в какой разъем розетки вы воткнете красный и черный щуп.

Как обозначается постоянный ток на мультиметре

Сила тока измеряется в Амперах в честь французского физика Анри Ампера. На мультиметре сектор измерения постоянного тока обозначается как DCA, либо просто DC. Регулятор, как и в предыдущих случаях, выставляется на нужное для измерения значение в секторе DC.

Не забывайте о том, что для измерения силы тока прибор подключается последовательно. Что это значит? Для измерения силы тока мы разрываем цепь.

Например, нам нужно замерить силу тока в фазном проводе. Нельзя просто взять и прикоснуться в двух местах щупами к проводу. Должен быть разрыв провода (или цепи), именно в этот разрыв мы подключаем прибор.

Как обозначается переменный ток на мультиметре

Не каждый тестер способен измерить силу переменного тока, но на некоторых моделях такая функция присутствует. На вопрос “как обозначается переменный ток на мультиметре” ответим: аналогично обозначению переменного напряжения, сектор переменного тока обозначается как «A~».

Вообще, мультиметр плохо подходит для измерения переменного тока. Лучше для этой цели использовать токоизмерительные клещи.

Что такое сектор hFE?

Некоторые владельцы мультиметров могут увидеть у себя на приборе сектор hFE, а в придачу к нему – два гнезда по четыре разъема в каждом. Этот сектор отвечает за проверку транзисторов (измерение значения коэффициента передачи тока). Гнезда подписаны “NPN” и “PNP”, а разъемы – буквами “E”, “B”, “C”.

Существует два типа транзисторов: транзистор типа “PNP-переход”, транзистор типа “NPN-переход”. Буквы “E”, “B”, “C” обозначают “эмиттер”, “база”, “коллектор” соответственно.

Чтобы проверить транзистор, выставьте регулятор на сектор hFE, посмотрите распиновку его ножек, тип транзистора, потом вставьте сам транзистор в нужный разъем. Если ваш транзистор неисправен, то прибор покажет значение “0”. Конечно, многих начинающих электриков пугает аббревиатура hFE, но для этого и нужна расшифровка обозначений на мультиметре, чтобы все непонятное стало понятным.

Тест диодов

Выше упоминалось, что практически в каждом мультиметре есть специальный светодиод и зуммер. Кроме этого, на шкале измерений должен быть сектор с нарисованным диодом. Это все необходимо для проверки диодов на работоспособность, а также проверки целостности цепей и всего прочего, сопротивлением не больше 50 Ом.

Чтобы проверить диод, нужно вспомнить о его свойствах. Диод пропускает ток только в одну сторону. Выставляем регулятор на значок диода и начинаем проверять, меняя полюса. Исправный диод в одном положении на дисплее выдаст значение 1, при этом светодиод загорится, а зуммер запищит. При смене полюсов – мультиметр покажет значение диода, например, 436 милливольт. Неисправный диод – будет прозваниваться в обе стороны.

Это лишь поверхностные принципы работы диода, но для проверки исправности диода мультиметром этого достаточно.

Проверка емкости конденсаторов

Чтобы измерить емкость конденсатора необходимо установить переключатель в диапазон F (Фарад). Для проверки ёмкости конденсатора мультиметр должен иметь эту функцию. Чтобы произвести измерение, используют гнёзда -CX+. «-» и «+» означают полярность подключения.

Диапазон измерения емкости в данном мультиметре варьируется от 200 микрофарад до 20 наноФарад.

Что означает kHz?

Этот параметр присутствует не на всех приборах. “Hz” – единица измерения частоты (Герц). С помощью данного сектора можно измерить частоту сигнала.

Для чего нужна кнопка hold

Такая кнопка тоже присутствует не на всех приборах, полное ее название – “Data hold”. Она служит для того, чтобы зафиксировать полученные данные на дисплее. Нужное значение будет отображаться ровно до повторного нажатия этой кнопки. Кто-то считает ее бесполезной, кто-то периодически ее использует.
