Определяем фазу

Чтобы найти «фазу», достаточно воспользоваться индикаторной отверткой — простым инструментом, который должен быть у любого хозяина. Прикоснитесь жалом к каждому проводнику, одновременно удерживая палец на верхней, металлической части рукоятки отвертки. Когда световой индикатор внутри отвертки загорится, значит, вы коснулись фазного провода. Однако помните, что при выполнении соответствующих операций электрическая сеть не обесточивается.

Поиск фазного провода индикаторной отверткой

Методы определения

Существует несколько способов, позволяющих отличить «ноль» от «земли».

Цветовая маркировка проводов

Профессиональные и добросовестные электрики никогда не будут монтировать проводку без соблюдения цветовой маркировки. При условии, что монтаж осуществлялся с соблюдением основных правил ПУЭ, каждый проводник имеет определенный цвет в зависимости от выполняемой функции:

1. Синяя/голубая оболочка используется для маркировки нулевого проводника.
2. Желто-зеленая оболочка (полосками) применяется для обозначения заземляющей жилы.
3. С фазным проводом сложнее, поскольку он может иметь оболочку белого, черного, красного, оранжевого и других цветов. Независимо от выбранного цвета «фазы» такой монтаж будет правильным.

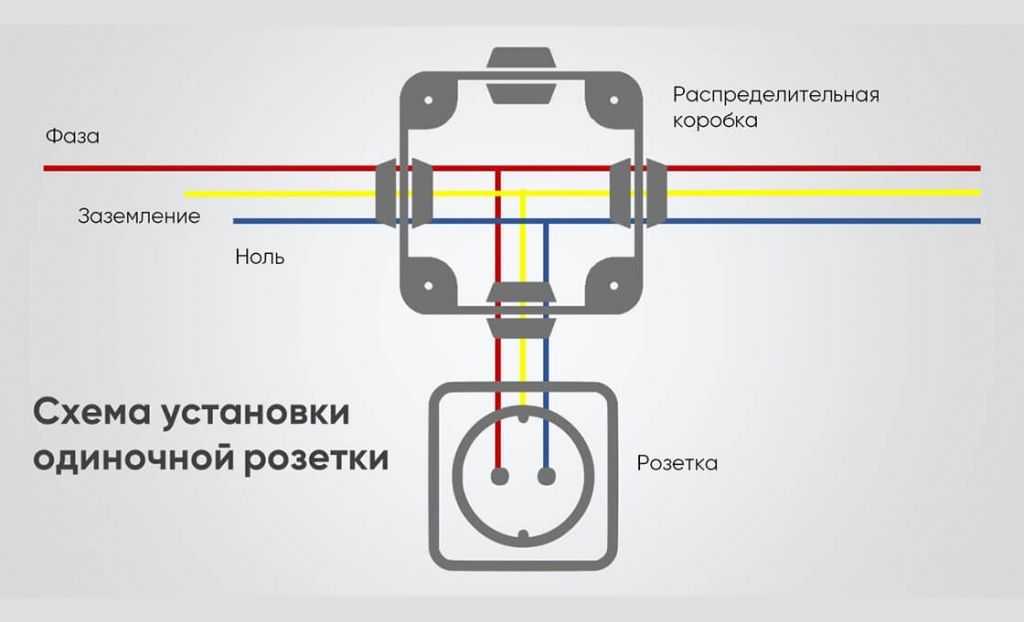

Синим маркируется ноль, зелено-желтым – земля, красным – фаза

Помните: даже если были обнаружены жилы соответствующих цветов, по которым можно определить «фазу», «ноль» и «землю», не стоит спешить с выводами. Быть полностью уверенным в правильности монтажа можно исключительно при условии, что вы выполнили его самостоятельно. В остальных ситуациях подобный метод поиска «ноля» и «земли» будет некорректным. Поэтому переходите к остальным способам.

Дифференциальный ток

Намного проще отличить «ноль» от «земли», если на обслуживаемом участке имеется устройство защитного отключения (УЗО) либо дифференциальный автомат. Воспользуйтесь лампой с проводами, подключите прибор к фазе и одному из двух проводников. Если защита не сработала, то лампочка подключена правильно — к паре фаза-ноль. Если сработало УЗО и ветка оказалась обесточенной, то была задействована пара фаза-земля.

Если УЗО не сработало в обоих случаях, то возможны проблемы с функциональностью оборудования. О работоспособности устройства дифференциальной защиты можно судить по проведенному испытанию. На любом подобном оборудовании есть кнопка «Тест». Нажмите на нее.

Примечание. Защитное устройство может не сработать по другой причине: если протекающий через лампу ток ниже номинального дифференциального значения (при котором оборудование должно выполнять обесточивание цепи). К примеру, лампа накаливания пропускает ток около 20-40 мА. Если используется УЗО на 100 мА, то логично, что прибор не сработает.

Заземляющие контакты на розетках

Этот способ подходит для любого объекта, на котором используются двухполюсный вводный автомат и заземляющие розетки. Отключите автомат, что гарантирует отсутствие связи между «нолем» и «землей». Сделайте аналогичное со всеми бытовыми приборами. Возьмите мультиметр, активируйте режим «Прозвонка» и выполните процедуру между заземляющим контактом на розетке и двумя неизвестными проводами.

Когда заземляющий контакт розетки будет соединен с «нолем», на мультиметре будет показано огромное сопротивление, с «землей» — приближенное к нулевому значению. Данный метод поможет убедиться в правильности подключения заземляющих розеток.

Использование мультиметра

Перед проверкой токоведущих жил с помощью мультиметра следует зачистить проводку. Не забывайте о мерах предосторожности и обязательно выполните обесточивание электрической сети на обслуживаемом объекте.

Если электрическая проводка не имеет цветовой/символьной маркировки либо монтаж выполнялся неизвестным мастером, тогда воспользуйтесь мультиметром. Однако сперва при помощи индикаторной отвертки определите «фазу». Настройте мультиметр, выбрав диапазон замера переменного напряжения более 220 В. Можно взять измерительный прибор любого типа. Не имеет значения конкретный размер диапазона: главное — выставить его выше 220 В.

На паре фаза-земля напряжение будет меньше

Соедините через мультиметр «фазу» с одним, а затем — другим проводником. На паре фаза-ноль значение напряжения будет ненамного выше, чем на паре фаза-земля. Это позволит отличить «ноль» от «земли».

Примечание. Определение «земли» при помощи мультиметра актуально для более старых электрических сетей, построенных по конфигурации ТТ. Для современных топологий TN-C-S метод неактуален. Во втором случае нулевой и заземляющий проводники разделяются уже внутри здания, поэтому электрически являются идентичными и связанными между собой. У них одинаковое сопротивление, а, значит, при использовании мультиметра на обеих парах будет равная разница потенциалов.

Не подходит мультиметр для поиска заземляющего проводника в электрической сети TN-S. «Ноль» и «земля» разделены от источника энергии до потребителя. Из-за разной длины проводов будет совершенно иное сопротивление, которое обуславливает полученную разницу в напряжении. Может оказаться, что разница потенциалов на паре фаза-земля будет выше, нежели на паре фаза-ноль.

Отключение нулевого провода (электрический щиток)

Убедитесь, что электрические приборы были отключены от сети, благодаря чему ток гарантированно не будет поступать на нулевой проводник. Загляните в распределительный щиток, расположение которого регламентируется правилами ПУЭ, отсоедините нулевой провод (открутите зажимы, вытащите кабель из вводного автомата и заизолируйте). Либо удалите проводник с нулевой шины, которая используется для дальнейшего разветвления нейтрали. В квартире или частном доме останутся два работающих проводника — заземляющий и фазный.

Вновь возьмите в руки мультиметр, измерьте напряжение между фазой (определяется индикаторной отверткой) и двумя другими проводниками. Напряжение появится исключительно между «фазой» и «землей», поскольку нулевой провод отключен от щитка.

Примечание. Существует такое понятие, как «наведенное напряжение». Не вдаваясь в подробности, отметим, что вследствие него при измерении пары фаза-ноль мультиметр покажет вольтаж, отличный от «0» (обычно не более 10 В).

Метод прозвонки

Прозвонка — один из самых популярных методов, использующихся мастерами для поиска мест обрыва электропроводки. Он подходит для определения «ноля» и «земли». Данный способ актуален при условии, что вы знаете расположение нулевого и заземляющего проводников на одном из концов. Например, когда прозвонка осуществляется от распределительного щитка, но по какой-то причине на другом конце провода имеют другую цветовую маркировку (либо одинакового цвета).

Произведите полное обесточивание. Прозвонка может выполняться профессиональными приборами (на любых моделях мультиметра имеется соответствующая функция) или обычной схемой из лампочки, батарейки и проводов.

Если длина измеряемых проводников небольшая, то воспользуйтесь куском кабеля, подсоединив отрезок к концам участка. Если требуется прозвонить проводник, идущий от распределительного щитка до розетки в дальней комнате, то лучше воспользоваться известной жилой: до обесточивания индикаторной отверткой определите и промаркируйте «фазу» (на обоих концах).

Один щуп мультиметра (или самодельного прибора) подключите к отмеченному фазному проводу, другой — к одному, а затем — другому неизвестному проводнику. Переходите к противоположному концу линии. Подключите поочередно два конца неопределенных жил к промаркированному фазному кабелю. Обозначьте их.

Разница между нулем и землей

Последствия неправильной коммутации нулевого и заземляющего проводников могут быть разными:

1. Неправильная работа приборов учета электроэнергии в меньшую или большую сторону. Соответственно в первом случае, когда компания-поставщик найдет ошибку, может быть начислен огромный штраф.
2. Некорректная работа устройств защитного отключения и дифференциальных автоматов: при существенных перепадах напряжения будет постоянно перегорать бытовая техника.
3. Отсутствие защиты человека от поражения током. Более того, неправильная схема может стать основной причиной удара.

В статье были рассмотрены способы, позволяющие отличить нулевой и заземляющий проводники в трехжильных системах. Расположены они в порядке возрастания сложности действий. Только правильный монтаж электрической проводки гарантирует корректную работу УЗО, дифференциальных автоматов и розеток с заземляющим контуром. Если есть малейшие сомнения, лучше обратиться за помощью к квалифицированному специалисту, предоставляющему акт о проведении ремонтных работ.

Как определить фазу и ноль индикатором-пробником. Цвета фазного провода

Генераторы, вырабатывающие на электростанциях электроэнергию, имеют три обмотки, по одному из концов которых соединяют вместе, и этот общий провод называют Ноль. Оставшиеся три свободных конца обмоток называются Фазами.

Цвета и обозначение проводов

Для того, чтобы без приборов найти фазный, нулевой и заземляющий провод электропроводки, они, в соответствии с правилам ПУЭ покрываются изоляцией разный цветов.

На фотографии представлена цветовая маркировка электрического кабеля для однофазной электропроводки напряжением переменного тока 220 В.

На этой фотографии представлена цветовая маркировка электрического кабеля для трехфазной электропроводки напряжением переменного тока 380 В.

По представленным схемам в России начали маркировать провода с 2011 года. В СССР цветовая маркировка была другая, что необходимо учитывать при поиске фазы и нуля при подключении установочных электроизделий к старой электропроводке.

Таблица цветовой маркировки проводов до и после 2011 года

В таблице представлена цветовая маркировка проводов электрической проводки, принятая в СССР и России.

В некоторых других странах цветовая маркировка отличается, за исключением желто — зеленого провода. Международного стандарта пока нет.

Обозначение L1, L2 и L3, обозначают не один и тот же фазный провод. Напряжение между этими проводами составляет 380 В. Между любым из фазных и нулевым проводом напряжение составляет 220 В, оно и подается в электропроводку дома или квартиры.

В чем отличие проводов N и PE в электропроводке

По современным требованиям ПУЭ в квартиру кроме фазного и нулевого проводов, должен подводиться еще и заземляющий провод желто — зеленого.

Нулевой N и заземляющий провода PE подключаются к одной заземленной шине щитка в подъезде дома. Но функцию выполняют разную. Нулевой провод предназначен работы электропроводки, а заземляющий – для защиты человека от поражения электрическим током и подсоединяется к корпусам электроприборов через третий контакт электрической вилки. Если произойдет пробой изоляции и фаза попадет на корпус электроприбора, то весь ток потечет через заземляющий провод, перегорят плавкие вставки предохранителей или сработает автомат защиты, и человек не пострадает.

В случае, если электропроводка проложена в помещении кабелем без цветовой маркировки то определить, где нулевой, а где заземляющий проводник приборами невозможно, так как сопротивление между проводами составляет сотые доли Ома. Единственной подсказкой может послужить тот факт, что нулевой провод заводится в электрический счетчик, а заземляющий проходит мимо счетчика.

Внимание! Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.

Индикаторы-пробники для поиска фазы и ноля

Прибор, предназначенный для поиска ноля и фазы, называется индикатором. Широкое применение получили световые индикаторы для определения фазы на неоновых лампочках. Низкая цена, высокая надежность, долгий срок службы. В последнее время появились индикаторы и на светодиодах. Они дороже и дополнительно требуют элементов питания.

На неоновой лампочке

Представляет собой диэлектрический корпус, внутри которого находятся резистор и неоновая лампочка. Касаясь по очереди к проводам электропроводки отверточным концом индикатора, Вы по свечению неоновой лампочки находите фазу. Если лампочка засветилась от прикосновения, значит, это фазный провод. Если не светится, значит, это нулевой провод.

Корпуса индикаторов бывают разных форм, цветов, но начинка у всех одинаковая. Для исключения случайного замыкания, советую на стержень отвертки надеть трубку из изоляционного материала. Не следует индикатором откручивать или затягивать винты с большим усилием. Корпус индикатора сделан из мягкой пластмассы, стержень отвертки запрессован неглубоко и при большой нагрузке корпус ломается.

Светодиодный индикатор-пробник

Индикатор-пробник для определения фазы на светодиодах появились сравнительно недавно и завоевывают все большую популярность, так как позволяют не только найти фазу, но и прозванивать цепи, проверять исправность лампочек накаливания, нагревательных элементов бытовых приборов, выключателей, сетевых проводов и многое другое. Есть модели, с помощью которых можно определять местонахождение электропровода в стенах (чтобы не повредить при сверлении) и найти, в случае необходимости, место их повреждения.

Конструкция светодиодного индикатора-пробника, такая же, как и на неоновой лампочке. Только вместо нее используются активные элементы (полевой транзистор или микросхема), светодиод и нескольких малогабаритных батареек постоянного тока. Батареек хватает на несколько лет работы.

Для нахождения фазы светодиодным индикатором-пробником, отверточным его концом прикасаются последовательно к проводникам, при этом к металлической площадке на торце рукой касаются нельзя. Эта площадка используется только при проверке целостности электрических цепей. Если при поиске фазы Вы будете касаться этой площадки, то светодиод будет светить и при касании индикатором к нулевому проводу!

Ярко засветившийся светодиод укажет на наличие фазы. По правилам, фазный провод должен быть с правой стороны розетки. Как проверять контакты и цепи таким индикатором-пробником, подробно изложено в прилагаемой к нему инструкции.

Как самому сделать индикатор-пробник

для поиска фазы и ноля на неоновой лампочке

При необходимости можно своими руками сделать индикатор-пробник для поиска и определения фазы.

Для этого нужно к одному из выводов любой неоновой лампочки, даже стартера от светильника дневного света, припаять резистор номиналом 1,5-2 Мом и на него надеть изолирующую трубку.

Лампочку с резистором можно разместить в ручку отвертки или корпус от шариковой ручки. Тогда внешний вид самодельного индикатора-пробника, мало чем будет отличаться, от промышленного образца.

Поиск или определение фазы выполняется точно так же, как и промышленным индикатором-пробником. Удерживая лампочку за цоколь, концом резистора прикасаются к проводнику.

При подборе резистора иногда возникают трудности с определением его номинала, если на корпусе резистора вместо числа нанесены цветные кольца. С этой задачей поможет справиться онлайн калькулятор.

Почему индикатор светится

при прикосновении к нулевому проводу

Такой вопрос мне задавали многократно. Одной из причин является неправильное применение светодиодного индикатора. Как правильно держать светодиодный индикатор-пробник при поиске фазы, написано в статье выше.

Второй возможно причиной такого поведения индикатора является обрыв нулевого провода. Например, сработал автомат защиты, установленный после счетчика на нулевом проводе. В старых квартирах это не редкость и является грубым нарушением обустройства электропроводки. Необходимо в обязательном порядке удалить автомат с нулевого провода или закоротить его выводы перемычкой.

При обрыве нулевого провода на него через включенные в электросеть приборы, например, через индикатор подсветки выключателя, телевизор в дежурном режиме, любое зарядное устройство, выключенный только кнопкой пуск компьютер и другие электроприборы, поступает фаза. Индикатор это и показывает. В таком случае нулевой провод может быть опасным и прикосновение к нему недопустимо. Нужно найти и устранить обрыв нулевого провода, который может находиться и в распределительных коробках.

Как найти фазу и ноль с помощью контрольки электрика

Контролька электрика на лампочке накаливания

Для проверки наличия питающего напряжения в электрической сети ранее электрики использовали самодельную контрольку, представляющую собой маломощную лампочку накаливания, вкрученную в электрический патрон. К патрону подсоединены два проводника из многожильного провода длиной около 50 см.

Для того, чтобы проверить наличие напряжения, нужно проводниками контрольки прикоснуться к проводам электропроводки. Если лампочка засветилась, напряжение есть.

Контролька электрика на светодиоде

Контролька электрика на лампочке требует бережного отношения и занимает много места. Гораздо удобнее сделать контрольку электрика на светодиоде по нижеприведенной схеме.

Схема простая, последовательно с любым светодиодом включается токоограничивающее сопротивление. Светодиод любого типа и цвета свечения. Пользоваться ней так же, как и контролькой электрика на лампочке.

Светодиод и резистор можно разместить в корпусе от шариковой ручки подходящего размера. На фото контролька для автомобилиста. Схема такой контрольки такая же. Только в зависимости от типа используемого светодиода, резистор R1 ставится номиналом около 1 кОм.

Проверить наличие напряжения на проводах в бортовой сети автомобиля такой контролькой просто, правый конец по схеме соединяется с массой, а левым касаетесь любого контакта. Если напряжение на контакте есть, светодиод засветится. Если к положительной клемме аккумулятора прикоснуться одним концом предохранителя, а ко второму прикоснуться контролькой, то если светодиод не будет светить, значит, предохранитель в обрыве. Так можно проверять и лампочки накаливания, и наличие контакта в переключателях.

Поиск фазы при наличии нулевого и заземляющего проводников

Если требуется найти фазу в электропроводке, которая имеет фазный, нулевой и заземляющий провода, то с помощью контрольки это легко сделать. Достаточно выполнить три касания проводами контрольки. Нужно присвоить каждому проводу условный номер, например 1, 2 и 3 и по очереди прикасаться к парам проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при прикосновении к 1 – 2 лампочка не засветилась, значит, провод 3 фазный. Если светит при прикосновении к 2 – 3 и 3 – 1, значит 3 фазный. Смысл простой, при прикосновении к нулевому и заземляющему проводнику лампочка светить не будет, так как практически это проводники, на щитке соединенные вместе.

Вместо контрольки можно включить любой вольтметр переменного тока, рассчитанный на измерение напряжения не менее 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим к нулевому или заземляющему, то вольтметр покажет напряжение питающей сети.

Поиск фазы и нуля контролькой

Внимание, прикосновение к любым оголенным проводникам при поиске фазы контролькой может привести к поражению электрическим током.

Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит.

Если до металла трубы не добраться, то можно воспользоваться водой, текущей из смесителя. Для этого включаете воду и один провод контрольки помещаете под струю воды как можно ближе к смесителю. Вторым концом провода касаетесь проводов электропроводки. Слабый свет лампочки подскажет Вам, где фаза.

В контрольку лучше всего вкрутить самую маломощную лампочку, я использовал лампочку от подсветки холодильников мощностью 7,5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.

Поиск фазы и ноля вольтметром или мультиметром

Нахождение фазы вольтметром или мультиметром проводится так же способом, как и контролькой электрика, только вместо концов контрольки подключается щупы прибора.

Для определения нуля в трехфазной сети с помощью тестера или мультиметра достаточно измерять напряжение между проводами, которое между фазами будет равно 380 В, а между нулем и любой из фаз – 220 В. То есть провод, относительно которого вольтметр будет на остальных трех показывать 220 В и есть нулевой.

Поиск фазы и ноля с помощью картошки

Если у Вас под рукой не оказалось технических средств для поиска фазы, то можно с успехом воспользоваться
экзотическим или народным, иначе не назовешь, способом определения фазы, посредством картошки. Не подумайте, что это шутка. Для кого-то это может быть единственно доступный метод, который можно с успехом применить на практике.

Конец одного проводника нужно подсоединить к водопроводной трубе (если она не пластиковая) или батарее отопления. Если труба окрашена, то нужно место присоединения зачистить до металла, чтобы обеспечить электрический контакт. Противоположный его конец воткнуть в срез картошки. Другой проводник тоже втыкается одним концом на максимальном расстоянии от предыдущего в картошку, вторым концом через резистор номиналом не менее 1 Мом по очереди прикасаются к проводам электропроводки. Некоторое время нужно подождать. Если на срезе картошки реакции нет, это ноль, если есть – фаза. Я не рекомендую пользоваться этим методом, если не знаете правил безопасности работы с электрическими установками.

Как видите, на фото вокруг проводов при подсоединении к фазному проводу электропроводки на поверхности среза картошки произошли изменения. При прикосновении к нулевому проводу реакции не последует.

Андрей 19.09.2012

Здравствуйте, я в хрущевке полностью поменял проводку, протянул трехжильный кабель ВВГ 3×2,5. Можно ли на этажном распределительном щитке закрепить к корпусу желтый провод заземления? Электрик с ЖЭУ сказал сделать именно так.

Александр

В квартирах хрушевок и сталинок обычно так и делают, электрик сказал правильно.

Как определить размер распределительной коробки

Электричество питает устройства, которые обеспечивают работу современного мира, от холодильников до телевизоров и промышленного оборудования. Но для правильной настройки и распределения этого электричества в домах и на предприятиях требуется много специального оборудования. Это оборудование включает в себя кабелепроводы, каналы и устройства, которые мы обсудим в этой статье: распределительные коробки.

Когда электрик создает разветвления и ответвления в проводных соединениях, проходящих через кабельные каналы и кабелепроводы, он заключает точки соединения в распределительную коробку. Распределительная коробка обеспечивает защиту этих чувствительных соединений от плохой погоды, случайного прикосновения, несанкционированного доступа и других опасностей, которые могут повредить проводку.

Ниже мы поговорим о том, как правильно подобрать размер распределительной коробки и определить, какими атрибутами она должна обладать. Прежде чем мы углубимся, мы обсудим некоторые основы, которые каждый должен знать о том, что такое распределительная коробка и как она работает.

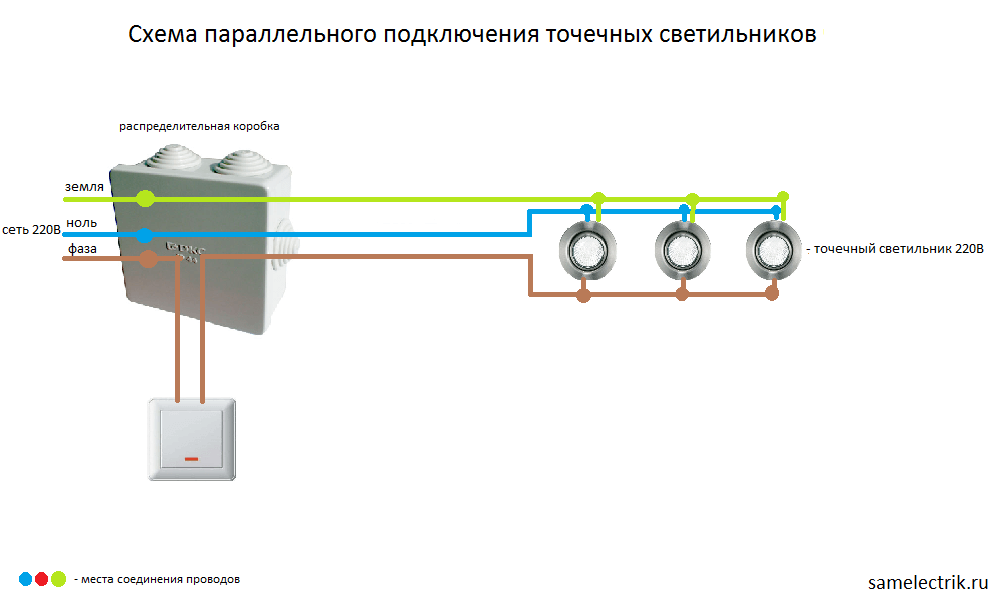

Что такое распределительная коробка?

Распределительная коробка представляет собой электрический кожух, защищающий электрические проводники в местах их сращивания, отводов и протягивания. Эти кожухи позволяют электрикам легко получить доступ к проводникам для выполнения работ, когда это необходимо, одновременно защищая проводники от повреждений и несанкционированного доступа.

Иногда вы можете услышать термин «распределительная коробка», используемый для обозначения коробки электрооборудования. В истинном техническом определении распределительной коробки провода должны соединяться только с другими проводами и кабельными каналами. Однако на практике этот термин также часто используется для обозначения многих других типов электрических коробок, в которых провода подключаются к приспособлениям, таким как потолочный вентилятор, выключатель света или настенная розетка.

Для получения дополнительной информации о различных областях применения и конструкциях распределительных коробок обязательно ознакомьтесь с нашим полным руководством по типам распределительных коробок.

Что следует учитывать при выборе размера распределительной коробки

Выбор размера распределительной коробки имеет решающее значение для обеспечения правильной работы распределительной коробки. В распределительной коробке, которая слишком мала, электрику, возможно, придется чрезмерно сгибать проводники, чтобы полностью поместить их внутри коробки, что может повредить изоляцию проводов. Проводники и другие компоненты, расположенные слишком близко друг к другу, также могут создавать помехи или создавать опасные условия.

Статья 314 Национального электротехнического кодекса содержит большинство основных правил, которым необходимо следовать при выборе и установке распределительной коробки. Эти правила подробно описывают требуемый размер распределительной коробки в зависимости от количества и размеров проводников и фитингов, заключенных в коробку.

При определении подходящего размера распределительной коробки необходимо рассчитать как объем коробки, так и ее заполнение. Что означают эти понятия?

• Объем коробки — это общий закрытый объем распределительной коробки, включая любое дополнительное пространство, обеспечиваемое такими приспособлениями, как куполообразные крышки или удлинительные кольца.
• Заполнение коробки — это общее пространство, занимаемое компонентами, которые будут находиться внутри распределительной коробки.

Объем ящика всегда должен быть больше или равен заполнению ящика. Для расчета объема ящика и заполнения ящика вам потребуются таблицы из NEC 314.16 и знание того, как их использовать. Далее мы рассмотрим, как использовать эти важные инструменты.

Как выбрать размер распределительной коробки (от 18 AWG до 6 AWG)

Если проводники в вашей распределительной коробке имеют размер от 18 AWG до 6 AWG, вы будете использовать таблицы в NEC 314.16 для определения минимального объема ваша распределительная коробка. Для вашего удобства таблицы воспроизведены здесь.

Вот таблица 314.16 (A), в которой указан объем коробки для стандартных торговых размеров металлических распределительных коробок:

В этой таблице содержится много информации, поэтому найдите минутку, чтобы изучить все ее особенности. В столбцах слева перечислены общие размеры стандартных коробок и типы распределительных коробок. В центральных столбцах указан минимальный объем распределительной коробки этих размеров в сантиметрах и дюймах, а в столбцах справа указано максимальное количество проводников в корпусе в зависимости от размера проводника.

Обратите внимание, однако, что вы можете использовать эту таблицу как есть, только если ваша распределительная коробка не требует каких-либо допусков по объему для таких устройств, как переключатели и кабельные зажимы. Для большинства приложений это редко будет иметь место, поэтому вам, как правило, также потребуется рассчитать заполнение коробки и сравнить его с этой таблицей.

При расчете заполнения вашей распределительной коробки вам потребуется обратиться к таблице 314.16 (B):

В этой таблице указаны отдельные объемы для различных размеров проводников AWG. Для упрощения расчетов NEC также предоставляет стандарты в 314.16(1) — 314.16(5) для расчета заполнения коробки различных типов проводниковой аппаратуры с использованием значений объема проводника размеров проводников, связанных с оборудованием.

Ниже вы найдете упрощенные и сокращенные версии стандартов NEC 314.16(B):

1. Заполнение проводника: Проводники, которые проходят через коробку или заканчиваются внутри нее, считаются одним объемом проводника. Проводники, по крайней мере вдвое превышающие минимальную длину свободного проводника в NEC 300.14, считаются двумя CV. Проводники, которые начинаются и заканчиваются внутри коробки, не учитываются.
   • Пример: 2 стандартных проводника 14 AWG = 2 x CV 14 AWG = минимальный объем 4 кубических дюйма
2. Заполнение хомутом: Любое количество кабельных хомутов внутри коробки считается вместе как один CV на основе наибольшего присутствующего проводника. Зажимы вне коробки не учитываются.
   • Пример: 2x стандартных кабельных зажима 16 AWG = 1x 16 AWG CV = минимальный объем 1,75 кубических дюймов
3. Заполнение опорных фитингов: Каждая скоба или шпилька светильника считается одним CV, исходя из наибольшего присутствующего проводника.
   • Пример: 3 стойки светильника 12 AWG = 3 x CV 12 AWG = минимальный объем 6,75 кубических дюймов
4. Заполнение устройства или оборудования: Каждая группа из одного устройства считается как два CV в зависимости от наибольшего проводника, который заканчивается на устройстве. Многоганговый хомут шириной более 50 мм (2 дюйма) считается как два CV для каждого банда в зависимости от наибольшего проводника, оканчивающегося на устройстве.
   • Пример: 1x 14 AWG лента/хомут = 2x 14 AWG CV = минимальный объем 4 кубических дюйма
5. Заполнение заземляющего проводника оборудования: Любое количество заземляющих проводников или соединительных перемычек считается одним CV. Если в вашей коробке есть дополнительный набор проводников для изолированной заземляющей клеммы (как указано в NEC 250.146(D)), эти проводники считаются дополнительным одиночным CV.
   • Пример: 2 заземляющих провода 16 AWG = 1x 16 AWG CV = минимальный объем 1,75 кубических дюйма

Получив соответствующие значения, вы сложите их вместе, чтобы получить заполнение коробки. Сравните наполнение ящика с объемом ящика из таблицы 314.16(A), чтобы найти минимальный необходимый вам объем ящика. Если все ваши проводники имеют одинаковый размер, вы также можете быстро оценить, подходят ли ваши проводники, взглянув на правый столбец с максимальным количеством проводников для каждого размера коробки.

Есть несколько важных предостережений, о которых следует помнить при использовании этих таблиц, в том числе:

• На распределительных коробках стандартного размера не указан объем, поэтому вам нужно будет использовать эти таблицы, чтобы найти их объем. . Объем коробок нестандартных размеров и неметаллических распределительных коробок должен быть напечатан на самом электрощитовом шкафу.
• Некоторые типы компонентов не учитываются при расчете заполнения коробки. К ним относятся косички, кабельные и кабельные фитинги, такие как втулки и контргайки, соединители проводов и некоторые другие типы мелких компонентов.
• Все требования, которые мы обсуждали здесь, являются минимальными требованиями. В случае сомнений всегда лучше использовать электрический шкаф большего размера, чем необходимо. Единственным недостатком является потенциально более высокая стоимость корпуса большего размера и затраты пространства, но даже эти недостатки можно смягчить путем тщательного планирования кабелепроводов с использованием меньшего количества распределительных коробок большего размера.

Наконец, помните, что ничто не заменит следование полному коду NEC при выборе размера распределительной коробки. Это руководство представляет собой быструю и простую отправную точку, но убедитесь, что вы полностью ознакомились с соответствующими разделами NEC 314, прежде чем выбирать распределительную коробку.

Как выбрать размер распределительной коробки (4 AWG и выше)

Если ваши проводники имеют размер 4 AWG или больше, вам необходимо следовать другому набору стандартов для определения размера вашей распределительной коробки. Изоляция этих разъемов большего размера может быть легко повреждена, если их втиснуть в слишком маленькую распределительную коробку, поэтому минимальный размер необходимо рассчитывать на основе расположения разъемов и их размера.

Стандарты для этих проводников большего сечения вы найдете в NEC 314.28. Вот основные процедуры определения размера распределительной коробки с проводниками 4 AWG или выше, в зависимости от того, какое расположение разъемов вы используете внутри коробки:

• Прямые тяги: Расстояние от входа проводника до противоположной стены шкафа должно быть не менее чем в восемь раз больше размера самого большого канала, входящего в корпус .
  • Пример. Если вы устанавливаете прямое натяжение 3-дюймовой дорожки качения через соединительную коробку, коробка должна быть не менее 24 дюймов с одной стороны, чтобы выдержать натяжение. (8 x 3 = 24)
• Угловые тяги: Расстояние от ввода проводника до противоположной стены шкафа должно быть не менее чем в шесть раз больше торгового размера самого большого прохода, входящего в ограждение , , плюс сумма торгового размера любых других проходов на том же ряду и стене .
  • Пример: Для углового натяжения 3-дюймовой дорожки качения с другой 2-дюймовой дорожкой, входящей в ту же стену, коробка должна быть не менее 20 дюймов с одной стороны. ((6 x 3) + 2 = 20)
• U-образные тяги: Расстояние от ввода проводника до противоположной стены шкафа должно быть не менее чем в шесть раз больше торгового размера самого большого прохода, входящего в ограждение, плюс сумма торгового размера других проходов на той же стене .
  • Пример: Для U-образного натяжения 3-дюймового канала, который выходит из коробки через другой 3-дюймовый канал на той же стене, коробка должна быть не менее 21 дюйма с одной стороны. ((6 x 3) + 3 = 21)
• Места сращивания: Расстояние от входа проводника до противоположной стены шкафа должно быть не менее шестикратного торгового размера самого большого кабельного канала, входящего в корпус, плюс сумма торгового размера других каналов на той же стене .
  • Пример. Для сращенного проводника с тремя 3-дюймовыми кабель-каналами, входящими в одну и ту же стену, длина коробки с одной стороны должна быть не менее 24 дюймов. ((6 x 3) + 3 +3 = 24)
• Расстояние между дорожками качения: Минимальное расстояние между дорожками качения, которые содержат один и тот же разъем, должно быть , по крайней мере, в шесть раз больше торгового размера самой большой дорожки качения , от края до ближнего края входов в дорожку качения.
  • Пример. Для углового натяжения 3-дюймовой дорожки качения ближние стороны входа и выхода дорожки качения должны находиться на расстоянии не менее 18 дюймов друг от друга. (6 х 3 = 18)

Если у вас более одного типа соединения в одной коробке, используйте наибольшее измерение. Например, давайте возьмем сценарий, в котором у вас есть как прямое, так и угловое соединение в вашей распределительной коробке. Для расчета прямой тяги требуется 24-дюймовая коробка, а для расчета угловой тяги требуется только 21-дюймовая коробка. В этом случае вам нужно будет использовать больший размер и приобрести 24-дюймовый корпус.

Какие размеры распределительных коробок доступны?

Polycase предлагает наружные электрические распределительные коробки в широком диапазоне стандартных размеров корпуса NEMA. У нас есть полный набор как металлических, так и неметаллических распределительных коробок, созданных в соответствии с самыми высокими стандартами защиты от проникновения NEMA и IP, включая популярные рейтинги, такие как корпуса NEMA 4X и корпуса IP68.

Наши соединительные коробки также легко модифицируются за счет вырезов в корпусе, изготовленных по индивидуальному заказу. Мы можем выполнить большинство типов нестандартных вырезов с минимальным браком и сверхточными допусками всего +/- 0,005 дюйма. Если вам нужен быстрый набор стандартных вырезов под кабелепроводы, наша серия Polycase SK оснащена простыми в использовании выбивными отверстиями, которые идеально подходят для многих распространенных конфигураций распределительных коробок.

В Polycase мы упростили поиск подходящей распределительной коробки для вашего приложения благодаря нашей дружелюбной и компетентной службе поддержки клиентов и нашему лучшему в отрасли выбору электрических шкафов. Просто позвоните нам по телефону 1-800-248-1233, чтобы получить подробные рекомендации по выбору размера распределительной коробки, или свяжитесь с нами через Интернет, чтобы задать свои вопросы.

Авторы изображений

Григвован / Shutterstock.com

Фото улыбки / Shutterstock.com

Алена Т.С. / Shutterstock.com

Расчеты натяжения и распределительной коробки, часть VII

Вы читаете устаревшую статью. Пожалуйста, перейдите к последним выпускам, чтобы найти актуальный контент.

314.28 Тяговые и распределительные коробки

Глава 3 Национального электротехнического кодекса (NEC) описывает методы и материалы проводки. Статья 314 распространяется на установку и использование всех коробок и кабелепроводов, используемых в качестве выходных, приборных, соединительных или тяговых коробок, в зависимости от их назначения. Требования, касающиеся корпусов кабелепроводов, ограждений смотровых люков, а также требования к установке фитингов, используемых для соединения и соединения кабельных каналов и кабелей с коробками и корпусами кабелепроводов, также содержатся в статье 314.

Эта статья разделена на четыре части: I. Область применения и общие положения, II. Установка, III. Строительные спецификации и IV. Вытяжные и распределительные коробки для использования в системах с номинальным напряжением более 600 вольт. Коробки и корпуса кабелепроводов, содержащие проводники от 18 AWG до 6 AWG, должны соответствовать требованиям к установке, изложенным в 314.16. Коробки и корпуса кабелепроводов, закрывающие проводники 4 AWG или больше (до 600 вольт), должны быть установлены в соответствии с требованиями 314.28.

При определении минимального размера коробки для проводов от 18 до 6 AWG размеры и количество проводников необходимы для расчета коробки минимального размера. Размеры и количество кабельных каналов должны быть известны перед определением размеров коробок, содержащих проводники калибра 4 AWG или больше, до 600 вольт.

Если в системах с напряжением более 600 вольт используются тяговые и соединительные коробки, установка должна соответствовать спецификациям 314.70. В колонке прошлого месяца обсуждались коробки, содержащие как прямые, так и угловые тяги вместе в одной коробке. В этом месяце обсуждение продолжается расчетами тяги и распределительной коробки.

314.28(A) Отводные и распределительные коробки минимального размера

До издания NEC 1999 г. сращивания не учитывались при определении размеров отводных и распределительных коробок. Начиная с 1999, 314.28(A)(2) стал применяться не только с угловыми и U-образными тягами, но и с коробками, содержащими соединения. Коробка, содержащая только прямые тяги и рассчитанная методом прямой тяги, может оказаться слишком маленькой, если в распределительной коробке есть сращенные проводники. Распределительная коробка только с прямыми тягами, содержащая сращенные проводники 4 AWG или больше, должна соответствовать требованиям к минимальным размерам 314. 28(A)(1) и (A)(2). Поэтому, если соединения выполняются в распределительной коробке только с прямыми натяжками, выполните следующие действия: 1. Расчет обоими методами, 2. Сравните размеры и 3. Выберите наибольший размер.

Например, распределительная коробка необходима для восьми 2-дюймовых кабелепроводов. Четыре дорожки качения войдут в левую сторону, а четыре — в правую. Никакие дорожки качения не войдут в верхнюю или нижнюю часть коробки. Каждый канал будет содержать четыре проводника 2/0 AWG. Проводники, входящие в правую сторону, будут соединены с проводниками, входящими в левую сторону. Из-за сращенных проводников рассчитывайте методом прямого и углового натяжения.

Минимальный размер по горизонтали (слева/справа), рассчитанный методом прямого натяжения, составляет 16 дюймов (2 x 8 = 16). Если бы проводники были протянуты через коробку без сращивания, минимальный размер по горизонтали составил бы 16 дюймов. Поскольку каждая сторона имеет одинаковый размер и количество дорожек качения, для расчета углового натяжения можно использовать любую из них. Диаметр самого большого канала с левой стороны составляет 2 дюйма, поэтому умножьте два на шесть (2 x 6 = 12). Затем добавьте к этому числу торговый размер других каналов на той же стенке коробки (12 + 2 + 2 + 2 = 18). Минимальная длина, необходимая для горизонтального (левого/правого) размера, составляет 18 дюймов (см. рис. 1).

До этого момента все входы в кабелепроводы находились по бокам (справа, слева, сверху или снизу) коробки. Не обсуждалось, как дорожки качения входят в заднюю часть коробки на противоположной стороне съемной крышки. Исключение в 314.28(A)(2) определяет минимальное расстояние от задней стенки до съемной крышки.

Если кабелепровод или кабельный ввод находится в стене коробки или корпуса кабелепровода напротив съемной крышки, расстояние от этой стены до крышки должно соответствовать расстоянию, требуемому для одного провода на клемму в таблице 312.6(A ) (см. рис. 2). Статья 312 касается спецификаций по установке и изготовлению шкафов, вырезных коробок и кожухов для розеток счетчиков. Хотя в статье 312 или 312.6 нет упоминания о вытяжных или распределительных коробках, исключение в 314.28(А)(2) позволяет использовать Таблицу 312.6(А).

Расстояния, указанные в таблице 312.6(A), основаны на размере проводника (AWG или Kcmil) внутри кабелепровода, а не на торговом размере (или метрическом обозначении) кабелепровода. Хотя есть столбцы для пяти проводов на клемму, выберите расстояние, указанное для одного провода на клемму. Например, для двух 3-дюймовых кабельных каналов, содержащих 500 тыс. смиловых проводников, требуется вытяжная коробка. В то время как одна дорожка входит в нижнюю часть коробки, другая входит в заднюю часть напротив съемной крышки. Торговый размер дорожки качения не является фактором, определяющим минимальное расстояние от задней части коробки до крышки.

Найдите размер провода (AWG или Kcmil) 400–500 в левой колонке Таблицы 312.6(A). Следуйте по строке и выберите расстояние, указанное в столбце «1». Расстояние от задней части коробки до крышки должно быть не менее 6 дюймов (см. рис. 3). Без этого исключения минимальная глубина этой коробки составила бы 18 дюймов, как определено методом углового натяжения.

Если все входы в кабелепроводы не находятся в задней части коробки, потребуется по крайней мере один расчет углового натяжения для определения других размеров соединительной или тянущей коробки. Например, для двух входов в кабелепровод требуется тяговая коробка. В то время как одна 2-дюймовая дорожка качения входит в нижнюю часть коробки, другая дорожка качения находится в задней части коробки. Канатные дорожки будут охватывать проводники 3/0 AWG.

Сначала определите минимальную глубину ящика. Найдите размер провода 3/0 AWG и следуйте по строке до столбца «1». Минимальная глубина, необходимая для этой коробки, составляет четыре дюйма. Затем используйте метод угловой тяги, чтобы вычислить минимальное расстояние для вертикального (верхнего/нижнего) размера. Умножьте 2-дюймовую дорожку качения на шесть, и, поскольку никакие другие дорожки качения не входят в нижнюю часть, к этому числу ничего не прибавляется (2 x 6 = 12).
