кирпичную, круглую, сэндвич, на сколько поднимать, проходные узлы, мастер-флэш

Одна из самых важных задач при строительстве бани – правильный вывод и заделка дымоходной трубы. Причем решить нужно одновременно две проблемы: обеспечить пожаробезопасность и изоляцию стыка трубы от протекания атмосферных осадков и конденсата.

Прежде всего, перед тем как решать проблему прохода воды, необходимо определиться с местом выхода трубы на кровле. Высота трубы должна соответствовать определенным нормам. Зависит высота от того, в каком месте скатной крыши труба будет выходить.

Содержание статьи

  • 1 На сколько поднимать трубу над коньком бани?
  • 2 Где лучше делать вывод трубы через крышу бани
  • 3 Как вывести трубу через кровельный пирог
  • 4 Проход через кровлю в зависимости от кровельного материала и вида дымохода
    • 4.1 Проход кирпичной трубы через кровлю
    • 4.2 Проход круглой трубы через кровлю
  • 5 Герметики для кровли
  • 6 Меры пожарной безопасности при использовании MASTER FLASH

На сколько поднимать трубу над коньком бани?

При монтаже трубы действует правило: «Чем ближе к коньку, тем выше должна быть поднята труба».

Возвышение дымовой трубы над плоскостью крыши

  • Если расстояние от центра дымовой трубы до конька крыши не превышает 1500 мм, труба должна быть поднята над коньком не менее чем на 500 мм;
  • При расстоянии от центра трубы до конька от 1500 до 3000 мм, верх трубы может находиться на одном уровне с коньком крыши;
  • При расстоянии свыше 3 метров, верх трубы должен находиться не ниже линии, проведенной вниз от конька под углом 10 градусов к горизонту.

Где лучше делать вывод трубы через крышу бани

Самый удобный вариант вывода трубы через кровлю – пропустить ее через конек. В этом случае монтаж выполнять проще всего, на коньке редко имеются снеговые карманы, к тому же благодаря такому расположению легко провести изоляционные работы. Но у такого способа есть недостаток: стропильная система не должна иметь коньковой балки. Подходит также вариант с двумя балками, которые крепятся в районе прохода дымохода через кровлю, но это достаточно сложно реализовать, к тому же не всегда возможно.

Самый неудачный вариант расположения дымохода – в ендове (ендова — элемент кровли, выполненный своеобразным лотком, образующий внутренний угол меж стыками скатных элементов кровли). Тут обычно скапливаются большие массы снега, во время дождя вода стекает с двух скатов, так что даже при самой тщательной изоляции появление течи только вопрос времени.

Самый удобный вариант вывода трубы через крышу — недалеко от конька

Исходя из этого, наиболее приемлемый вариант для скатных крыш – недалеко от конька, но ниже его:

  • устанавливать достаточно просто,
  • снега обычно скапливается немного, а значит, нет необходимости устанавливать снегозадержание,
  • монтаж не самый сложный,
  • благодаря не очень большой высоте трубы ее не нужно укреплять растяжками.

Если получилось так, что дымоход проходит вблизи балок  перекрытия, или вплотную к ним (минимальное расстояние должно быть 13-25 см в зависимости от типа трубы), выходит в ендове или близко к скату, выходом из положения может стать дополнительное колено, при помощи которого можно вывести трубу в нужное место.

Если крыша бани односкатная, наиболее разумным решением будет организовать вывод трубы через крышу поблизости от верхней точки кровли.

Как вывести трубу через кровельный пирог

Кровли бань имеют, как правило, солидное утепление, которое решает задачу сохранения тепла. Для обеспечения хороших тепло и влагозащитных свойств кровельного пирога, необходимо, чтобы мембраны и пленки тепло- и влаго-защиты были сплошными.

Выводя трубу через кровлю мы обязательно нарушаем их целостность. Причем согласно противопожарным нормам расстояние от трубы до горючих материалов (которыми и являются пленки пароизоляции и гидрозащиты)  должно быть не менее 13-25 см. Как выйти из положения? Самый оптимальный вариант – отделить зону прохождения трубы через кровлю. Для этого на необходимом расстоянии от трубы справа и слева закрепляют  дополнительные стропильные ноги, а снизу и сверху на таком же расстоянии между этими стропилами устанавливают поперечные балки. В этом случае труба оказывается в отдельном коробе.

Часто случается, что «труба попадает на стропила». В таком случае разрезается стропильная нога, устанавливают дополнительные стропильные ноги, а также поперечные балки. Таким образом образуется короб для безопасного прохода дымовой трубы через кровлю

Пространство между трубой и стропильной конструкцией заполняют при этом минеральной ватой. Только не стекловолокном – оно не переносит высоких температур, а базальтовой ватой, которая и температуры переносит нормально, и при попадании влаги не теряет своих теплоизолирующих свойств.

При этом для обеспечения герметичности кровельного пирога в рамках короба, в котором будет находится труба, материалы надрезают «конвертом», края заворачивают до балок и стропил, фиксируя скобами или гвоздями (можно использовать планки контр обрешетки). Для предотвращения попадания влаги, места прилегания материалов к древесине нужно дополнительно заизолировать при помощи клеевых лент или составов-герметиков.

Кровельный пирог в месте прохода надрезают «конвертом» и закрепляют его к обрешетке и стропилам

Но есть и другой вариант. Если температура трубы в районе ее прохода через кровлю не превышает 50-60°С можно пленки кровельного пирога просто приклеить при помощи все тех же герметиков и клеевых лент. Это возможно, если на трубе после выхода из топки, например, установлен бак для нагрева воды или устроена дополнительная каменка и т.п., а выходит на крышу не  сэндвич.

В любом случае для отвода конденсата в гидроизоляционном слое нужно будет прикрепить дренажный желобок. Его можно купить (обычно его делают из нержавейки), или сделать самостоятельно из пленки достаточной толщины. Желобок закрепляют вокруг трубы и его конец выводят в сторону. Таким образом конденсат стекает в этот желобок и выводится на скат кровли.

Проход через кровлю в зависимости от кровельного материала и вида дымохода

При проходе через кровлю самое главное — отвести воду, стекающую по кровле и самой трубе. Для защиты от атмосферных осадков используют защитные фартуки, верхний край которых заводят или под расположенный выше лист кровельного материала, или под конек.

Фартук заводят или под расположенный выше лист кровельного материала или под конек

Выводя дымоход через кровлю его нужно фиксировать, но так, чтобы он оставался подвижным относительно кровли. В противном случае за счет теплового расширения/сжатия будет нарушена целостность и обязательно появятся течи. Например, круглой трубе можно придать направление металлическими планками или уголками.

При установке проверяете вертикальность при помощи отвеса – это важно для того чтобы не скапливалась сажа и была хорошая тяга.

Фиксировать трубу при проходе через кровлю нужно не жестко

Проход кирпичной трубы через кровлю

В случае если дымоход кирпичный, прямоугольной или квадратной формы, можно использовать материалы, идущие в комплекте с кровельным материалом.

При проходе кирпичной трубы через кровлю можно использовать элементы, предлагаемые производителями кровельного материала

Если кровля сделана из металлочерепицы, то фирмы, ее производящие, предлагают для герметизации стыка с трубой специальные ленты, на одну из сторон которых нанесен клеящий слой. Эти эластичные ленты —  сложный состав, содержащий алюминий и/или свинец. Одним краем такую ленту клейкой стороной приклеивают к основанию дымохода, вторым – к кровельной обрешетке. Верхний край дополнительно фиксируют металлической планкой, которую крепят к кирпичу термоустойчивыми дюбелями.

Чтобы уменьшить вероятность затекания воды по стенке, можно сделать под планку углубление – штробу. Тогда лента и планка окажутся в углублении. Чтобы совсем исключить просачивание воды, на стык наносят термостойкий герметик.

Практически также герметизируют проход трубы через кровлю из мягкой черепицы или толя. Но в этом случае вместо эластичной ленты на дымоход заводят саму черепицу или толь.

При проходе трубы через кровлю крытую мягкой черепицей ее края заводятся на дымоход или фартук

Можно сделать фартук для квадратной или прямоугольной трубы самостоятельно. Кровельщики обычно для этого используют жесть, но вполне подойдет листовой алюминий. Из металла изготавливают четыре отдельные части – две боковые, передняя и задняя.

Фартук для прямоугольной или квадратной трубы легко изготовить самостоятельно

Полосы металла сгибают  так, чтобы одна ее часть заходила на трубу, а вторая крепилась к обрешетке. В кирпичном дымоходе, в верхней части фартука, делают кромку, которая вставляется в специальную штробу и промазывается герметиком. Чтобы вода, стекая по фартуку, не попадала на обрешетку и пирог утепления, под переднюю часть фартука подкладывается лист металла большой ширины, по краям которого выгнуты бортики. Он идет под кровельным материалом и называется «галстуком».

Если используется на кровле металлочерепица, то из гладкого листа того же цвета делают фартук, верхний край которого заправляют под расположенный выше ряд кровельного материала, чтобы вода стекала на фартук, а не затекала под него. Если труба выходит близко от конька, можно его или заправить под сам конек, или перегнуть на другую сторону.

Есть один важный нюанс: если ширина кирпичного дымохода больше 80 см (ее размер в перпендикуляре к стропилам) нужно делать разуклонку – небольшую двускатную кровлю, расположенную выше. Она отводит осадки, уменьшая вероятность протечки. Но такая ширина дымоотводов на бане скорее исключение, чем правило.

Проход круглой трубы через кровлю

Современные круглые дымоходы на банях это обычно сэндвич-труба. Изредка еще на крышах бань можно увидеть асбестовые трубы, еще реже – монотрубу без теплоизоляции.

Простая одностенка, которая выводится через кровлю, несет в себе очень высокую вероятность возникновения пожара. Потому использовать такой вариант крайне нежелательно.

Современные круглые трубы — это обычно сэндвич-трубы

В видео ниже показан вариант герметизации трубы при установке на кровлю из металлочерепицы.

Если в качестве кровельного материала используется металлочерепица, то часто производители предлагают и кровельные проходы. Они изготавливаются из листа того же цвета и соединены со специальным колпаком, через который и проходит труба.

Проход трубы через кровлю из металлочерепицы

Легко и просто сделать герметизацию круглой трубы на крыше, если использовать заводскую проходку. Она представляет собой фланец из алюминия, к которому присоединена эластичная часть из резины или силикона.

Проходки заводского изготовления — самый легкий вариант герметизации места стыка трубы и кровли

Они бывают разных размеров и имеют разные углы уклона. Подобрать можно под любой диаметр, тип кровли и место установки. Фланец проходки покрыт составом, схожим с составом гофрированной части, по краям имеются канавки, в которые заполняются герметиком. Одна из проходок – «Мастер Флэш» имеет 11 размеров, которые охватывают диаметры от 3 до 660 миллиметров.

Проходка «Мастер Флэш» MASTER FLASH

При установке такой проходки часть гофры срезают в соответствии с нужным диаметром. Затем ее надевают на трубу. Резина должна идти с усилием, чтобы обеспечить плотность прилегания. Так как отверстие меньше диаметра трубы примерно на 20%, то тянуть приходится сильно. Чтобы прилагать меньшие усилия, можно и то и другое смазать мыльным раствором.

Как устанавливать заводскую проходку

После того как гофра натянута до нужного места, фланцу придают требуемую форму – материал пластичный и можно использовать молоток, но работать нужно осторожно.

Используя молоток фланцу придают требуемую форму

Затем расположенные с изнанки канавки заполняются герметиком, края прижимают к кровельному материалу и закрепляют (саморезы идут в комплекте). Если кровельный материал не из железа, саморезы не подходят. Нужно использовать или длинные саморезы, которые достанут до обрешетки, или дюбеля для плит перекрытия.

Разъемная модель проходки

Есть достаточно много вариантов проходок фабричного изготовления, есть разъемные модели. Они используются, когда на трубе имеются утолщения или приходится монтировать на уже собранный дымоход большой высоты.  В этом варианте в комплект входят хомуты, которыми соединяются части проходника друг с другом. В остальной части монтаж аналогичен.

В видео показано, как герметизировать проход через крышу из обычного шифера при помощи угловой кровельной проходки Мастер Флэш (MASTER FLASH).

Герметики для кровли

Для того чтобы загерметизировать стыки разных частей прохода трубы бани через кровлю нужно использовать не просто герметик для кровли, а обязательно термостойкий герметик. Желательно – нейтральный силиконовый термостойкий герметик.

Если Мастер Флэш устанавливается на кровлю из металла (металлочерепица или металлопрофиль), то необходимо использовать силиконовый герметик который не содержит уксус (безуксусный герметик). Это необходимо для того, чтобы он не вступал в химическую реакцию с металлом и не разрушал его

Кровельный силиконовый герметик сохраняет свои свойства в диапазоне от -50°С до +300°С, что достаточно для любых погодных условий и вполне подходит для герметизации дымоотводной трубы.

Герметик для кровли должен быть нейтральным и термостойким

Но нужно помнить, что обрабатываемая поверхность должна быть чистой и сухой. Время полного отвердевания указано на упаковке, обычно это 24 часа.

Меры пожарной безопасности при использовании MASTER FLASH

MASTER FLASH из силикона выдерживает температуру до +300 градусов Цельсия. Этого вполне достаточно чтобы герметизировать сэндвич трубу и, во многих случаях, дымоход из асбесто-цементной трубы.

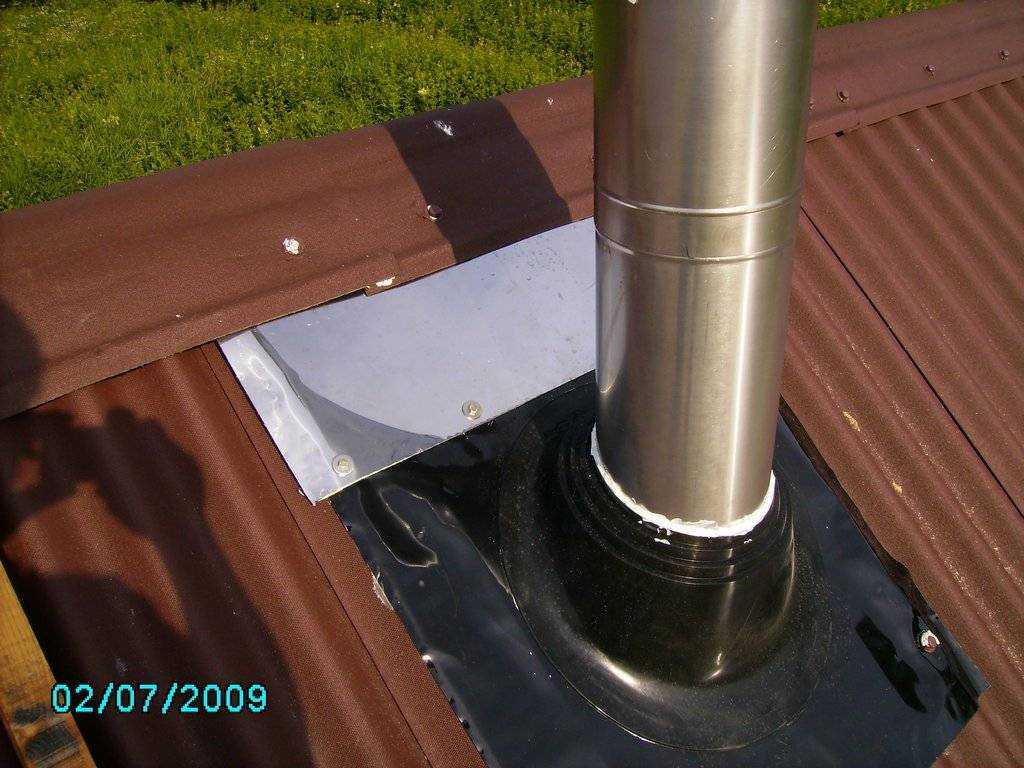

Проход через металлочерепицу герметизирован при помощи проходки Мастер Флеш. Дополнительно использована битумная лента

Что касается металлической моно-трубы, то в этих случаях возможно использование MASTER FLASH в тех случаях, если протяженность дымохода от печки до места прохода через кровлю составляет не менее 3 метров. Как правило, при таком раскладе температур не будет критической, если же нет, то необходима теплоизоляция участка, который проходит через кровельный пирог.

До того как выйти на крышу, труба проходит еще и потолочное перекрытие. Правильно сделать потолочную разделку не сложно: есть заводские проходные узлы, но можно обойтись и без них. Как правильно провести дымовую трубу через потолок читайте тут.

Как вывести трубу через крышу и стену и что для этого нужно

Вывод и заделка трубы на крыше бани процесс довольно сложный и хлопотный. Ведь неправильная установка и изоляции трубы может привести к попаданию влаги в дымоход или печь и даже к пожару. Так что прежде чем выводить трубу из бани, следует определиться с её видом, конструкцией и, конечно же, разобраться в том, как все сделать правильно и безопасно.

Прежде чем приступить к рассмотрению вопроса: как вывести трубу из бани через крышу, нужно решить, куда вы ее будете выводить. Варианта два:

Второй вариант реализуется легче: нужно только обеспечить безопасный проход через стену. Он к тому же менее пожароопасный. Но имеются и недостатки: во-первых, не каждая печка установлена возле стены, выходящей на улицу (расстояние до нее не должно быть больше 50-70см), во-вторых, выводя трубу на улицу, значительную часть тепла вы также выводите из помещения.

Важно! Куда бы вы ни выводили дымовую трубу – в стену или в потолок – в проходном узле не должно быть стыков. Перед или после – можно, внутри – недопустимо. Планируя свой дымоход, обязательно учтите это.



Как вывести трубу из бани через стену

Дымоход, который от печи выводят через стену на улицу, называют наружным. Если вы решили выводить дымоход от банной печи в стену, учтите, что максимальная длина горизонтального участка – 1 метр. Больше нельзя – тяга будет недостаточной. Если все-таки без продолжительно горизонтального участка не обойтись, придется устанавливать принудительную вентиляцию (вентилятор). Обратите внимание и на то, что труба дымохода должна находиться  от горючих стен и края кровли на расстоянии не менее 500 мм.  Если стены у вас деревянные, это может стать проблемой – труба будет достаточно далеко от стены. Для безопасности или нужно будет устанавливать защитный экран (тогда трубу можно расположить ближе к стене) или придумывать крепления, которые удержат конструкцию на заданном расстоянии. Нужно будет также придумать и установить какую-то конструкцию, на которую будет опираться дымоход. Если учесть, что рекомендованная высота дымохода от печи до его окончания – 5 метров, то с системой фиксации придется долго и упорно работать. Делать длину дымохода меньше рискованно – тяга может быть недостаточной, хотя некоторые сокращают ее почти на 1 метр. Сложность заключается еще и в том, что дымоход, особенно в банях, изменяет свою длину из-за температурного расширения. Потому «намертво» прикрутить тоже нельзя, должна оставаться некоторая свобода относительно креплений чтобы труба могла удлиняться/сжиматься .

Как вывести дымоход через стену

И все таки основное при выводе трубы дымохода через стену – сделать ее проход надежным с точки зрения пожарной безопасности. Для этого в стене вырезается отверстие. Его размеры должны соответствовать следующим рекомендациям: от наружного края трубы до защищенных горючих материалов расстояние должно быть 380мм, до незащищенных – 500мм.

Если труба у вас круглая, выпиливаете круглое отверстие, диаметр которого больше на указанную величину. Чтобы эта дыра не была очень большой, края отверстия обкрадывают базальтовой ватой, переносящей очень высокие температуры (800-1000оС и выше). Поверх ваты набивают полосы металла. Тогда расстояние от края дымовой трубы до края отверстия может быть 38см, а не 50. Отверстие в стене может быть и квадратным. Главное – соблюдать требуемые расстояния. Проем стены готов.

Какого размера проем в стене нужно вырезать

Совет! Покупая теплоизолятор, обратите внимание на температурный режим его использования. Брать обычные нет смысла, да и просто опасно: связующие компоненты, которые используются при изготовлении таких материалов, при температуре выше 250-350оС превращаются в песок и высыпаются, из-за чего теплоизолятор теряет свои свойства. Как результат – обугленные стены или даже пожар, если вовремя не заметить потемнение стены.

Результат нарушения правил прохода дымохода через потолок: слева от проходки через четыре протопки печи появилось значительное потемнение древесины

Выводя дымоотводную трубу через стену важно установить ее правильно с соблюдением противопожарных допусков и хорошо закрепить. Это можно сделать, вырезав лист металла, который будет чуть больше размера проема, по центу вырезать отверстие, диаметр которого  соответствует наружному диаметру дымовой трубы. Аналогичную «заглушку»  можно сделать и для наружной стены.

Еще один вариант вывода дымохда через стену

Сборку проходного узла начинают от печи. Собрав участок дымохода от печи до входа в стену, на сэндвич (выводят через горючие стены только его) надевают приготовленную заглушку. Те места металлической пластины, которые будут соприкасаться с деревом, прокладывают слоем теплоизолирующего материала (та же базальтовая вата или другой материал, удовлетворяющий требованиям). Отцентрировав трубу, конструкцию закрепляют. Образовавшееся между сэндвичем и деревянной стеной пространство заполняют кусками теплоизоляции, укладывая их плотно один к другому. Сверху все закрывают второй подготовленной металлической пластиной (места стыка с древесиной также прокладываются слоем теплоизоляции), закрепляют ее на саморезы. Далее продолжают собирать дымоход.

Проще сделать проход трубы дымохода через стену, используя готовое проходное устройство. О том, какие бывают проходные устройства и как с ними работать читайте в статье «Проход через кровлю: виды проходных узлов и их использование».

Важно! При проходе через стену и потолок использовать можно только специальные материалы для огнезащиты. Обычные теплоизоляционные материалы теряют свои свойства при 250оС -350 оС. Они спекаются и перестают защищать горючие материалы от перегрева. Даже если в проходном узле у вас сэндвич труба, использовать обычную теплоизоляцию нельзя. Только огнестойкие материалы с температурой использования 800-1000оС или выше.

Выбираем место вывода дымохода через кровлю

Если трубу от печи решили выводить  через кровлю, важно правильно выбрать место вывода дымохода. Сначала о том, где устанавливать нельзя:

  • В ендове – слишком тяжело при сложной конфигурации кровли обеспечить требуемую степень гидроизоляции, много скапливается снега и воды тут тоже очень много.
  • Рядом с окнами мансарды (если имеется) или напротив окон соседнего дома.

Теперь о том, где кровельщики и печники советуют выводить дымоход:

  • Печники советуют выводить дымовую трубу через конек скатной кровли. Но кровельщики от такого варианта не в восторге: нарушается целостность конструкции, и она становится гораздо сложнее (а значит – дороже).
  • Недалеко от конька. Этот вариант приемлем и сточки зрения кровельщиков и с точки зрения печников.



Высота трубы зависит от места выхода дымохода

Второй вариант хорош со всех сторон. Он не допускает образования больших скоплений снега над трубой в зимний период, во время дождя воды недалеко от конька также не очень много (ниже, ближе к краю, ее становится гораздо больше). Следует устанавливать дымоход  возле конька крыши еще по одной причине:  это позволит  поднимать дымоход над кровлей на небольшую высоту, так как он должен выступать над коньком не менее чем на 50см. Потому получается, что чем ближе к краю вы выводите трубу, тем больше ее надо поднимать над уровнем кровли. А чем меньше будет высота трубы над крышей бани, тем больше будет ее устойчивость к ветровой нагрузке и образованию конденсата и легче будет обеспечить ее устойчивость к воздействию ветра.

Проектируя дымоход и выбирая место под установку печи нужно помнить эти правила, но еще стоит учесть, что общая длина горизонтальных и скошенных участков должна быть не более 1 метра, так как это способствует сохранению тяги и препятствует отложению сажи внутри дымохода.

Как правильно вывести трубу через кровлю

Удобнее выводить квадратные или прямоугольные дымовые трубы: они позволяют использовать  фабричные, готовые элементы. Еще недавно круглые дымоходы проводить через кровлю было сложнее: нужно было изготавливать из жести или оцинкованного металла юбки, придумывать как и чем их заизолировать. Но последние несколько лет появились мастер-флеши и готовые металлические фартуки и патроны, которые позволяют легко заизолировать трубу любого диаметра и обезопасить места выхода от протечек воды. Ведь именно гидроизоляция места вывода — самый сложный момент.

Проводя прямоугольные дымоходы через кровлю можно использовать фабричные материалы

Изначально в кровле прорезается отверстие. Его размер и форма зависит от геометрии трубы. После чего из дополнительных стропильных ног и поперечных балок вокруг трубы дымохода (на расстоянии 15 см от края трубы) сооружается короб. Для того чтобы обеспечить герметичность кровли возле короба, ее гидроизоляцию и пароизоляционные мембраны (весь пирог) надрезают в форме конверта. Края пирога заворачивают вниз и крепят к балкам и стропилам гвоздями или скобами с использованием прижимных планок. Места крепления и края пленок и мембран желательно проклеить липкой лентой или нанести герметик. Дело в том, что выводя дымоход, мы вынуждены нарушать целостность гидро- и паро- изоляции, что отрицательно сказывается на долговечности кровли. Потому нужно добиться того, чтобы вред от такого «вторжения» был минимальный.

Через кровлю проводят дымоход в отдельном коробе и лучше, чтобы он был негорючим

Важно помнить, что труба должна быть зафиксирована так, чтобы она оставалась подвижной по отношению к кровле. Из-за температурного расширения она изменяет свои размеры (величина зависит от материала) потому жестко закреплять ее нельзя: разрушиться или кровля или труба. Если трубе нужно придать направление, используют металлические планки, но к самой трубе их не крепят.

Если трубу нужно закрепить, это делают при помощи направляющих. «Наглухо» закреплять ее нельзя из-за температурного расширения

Если через кровлю выводится труба от банной печи, температура ее будет высокой даже если труба кирпичная или сэндвич: во время подготовки парилки температура дыма и газов может быть 500-600оС и выше. Так что даже через несколько метров от печи  температура остается очень высокой. Разве что часть энергии отбирают на обогрев камней или воды, но все равно, дымоход бани очень пожароопасен. Потому деревянный короб вокруг такой печи требует дополнительной защиты. Одно из противопожарных мероприятий —  пропитать древесину антипиренными составами (если вы не делали этого для всех кровельных стропил). Нужно также защитить близлежащие деревянные материалы при помощи жаростойких теплоизолирующих материалов. Например, на этом фото сделан короб из минерита. Можно использовать любой другой материал с подобными свойствами, главное, чтобы он выдерживал температуры 500-600оС.

Короб для сэндвич трубы оббит минеритом

Можно прикрепить к балкам ту же базальтовую вату, что и для проходного узла: обложить ею края кровельного разреза, поверху закрепить полосы металла или гипса и т.п. Снизу подшить металлическую пластину с отверстием подходящего размера и формы, а свободное пространство между трубой и коробом заложить все жаростойким теплоизолятором. По сути, сделать тот же проходной узел, что и на потолке, только уже на кровле он имеет несколько другую геометрию. Для круглых труб стандартного диаметра можно использовать готовые проходные кровельные узлы, но нужно точно знать уклон кровли и диаметр трубы.

Как изолировать трубу на крыше

Если труба сделана из кирпича, разрешить вопрос о том, как заделать проход кирпичной трубы через крышу,  можно с помощью фабричных материалов, которые идут чаще всего в комплекте с кровельными материалами.  Более подробно о проходе квадратного или прямоугольного дымохода  читайте в статье «Проход через кровлю: виды проходных узлов и их использование».

В случае установки круглого дымохода проход сэндвич трубы через крышу можно загерметизировать с помощью мягкой проходки. Это конструкция из эластичной части из силикона или резины и фланца. Фланец может быть из того же силикона или резины, но часто они металлизированы, чтобы была возможность придать ему форму, соответствующую профилю кровельного материала. Эти мягкие силиконовые и резиновые проходки имеют разные углы уклона, цвета и размеры, позволяю заделывать стык любой крыши с дымовой круглой трубой практически идеально.  В некоторых случаях мягкие проходки называют «Мастер-флеш». Это название изделия одной из фирм — Master Flash – которые первыми вышли на наш рынок. Потому все более-менее похожие изделия называют мастер-флеш.

Мягкие проходки для разного типа кровельных материалов

Один нюанс: используются мягкие проходки в диапазоне температур от -50оС до +140оС, но стыкуются с трубами, температура которых не выше 100оС. Если вы выводите трубу от бани, то, скорее всего, во время подготовки парилки труба будет значительно горячее. Даже если это сэндвич. Хотя все зависит от устройства печи и того, насколько используется тепло дымохода в каждом конкретном случае (есть ли бак на трубе или каменка, насколько горячим выходит дым из топки и т.д.). Если температура трубы выше 100оС, придется использовать металлический стакан и такую же юбку.

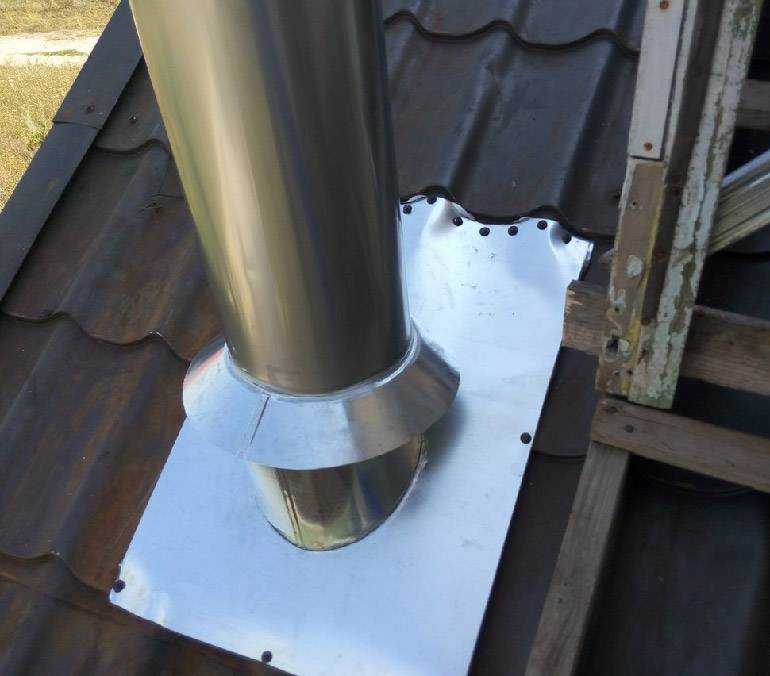

Если температура трубы выше 100 градусов используют металлический стакан и такую же юбку

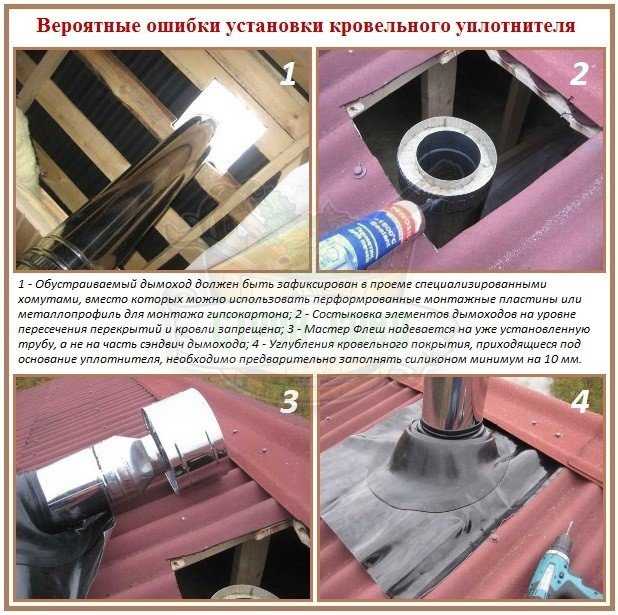

Как установить мастер-флеш на крышу

Большинство проходок выполнены из нескольких постепенно уменьшающихся диаметров. Перед установкой ненужную часть гофры срезают до необходимого размера. При этом надо помнить, что отверстие на проходке должно быть меньше на 20% диаметра трубы. В результате надеть на трубу бывает достаточно сложно и усилия приходится прилагать немалые. Чтобы меньше мучиться, трубу можно смазать мыльным раствором.  Что-либо другое применять нежелательно: хоть материал и стойкий к коррозии, но вы можете случайно выбрать состав, к которому он окажется недостаточно нейтрален.  После того как проходка натянута на трубу остается придать фланцу нужную форму. В некоторых случаях края фланца имеют металлизированное покрытие, тогда можно использовать молоток. С его помощью несильными ударами добиться повторения профиля кровельного материала. И последний этап установки — заполнить канавки на фланце герметиком, прижать к материалу кровли и закрепить саморезами.

Как установить «Мамтер Флеш»

Есть, правда, мягкие проходки для мягкой кровли или мембран. У них на тыльной стороне фланца нанесен клеящий состав, сверху закрытый защитной полосой бумаги. Обезжирив поверхность, к которой будет фланец крепиться, снимаете защитный слой, плотно прижимаете юбку проходки. Можно прокатать стык резиновым валиком чтобы точно выгнать весь воздух из места соединения, а можно для надежности нанести по краю слой герметика.

Порядок установки мягкой проходки кровли

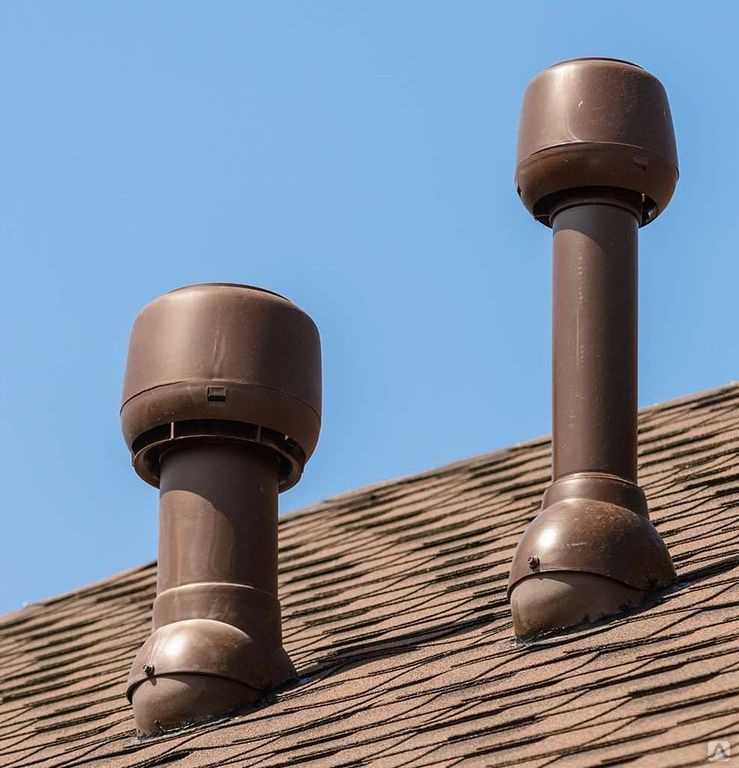

Как установить вентиляционную трубу на существующей крыше

Никто не хочет иметь протекающую крышу. Вот почему лучше оставаться активным в поддержании своего. Если ваша крыша уже протекает, лучше сразу же позаботиться о ней, прежде чем она нанесет более серьезный ущерб.

Одним из способов предотвращения протечек на крыше является установка гидроизоляции вентиляционной трубы. На самом деле процесс установки довольно прост. Если у вас есть опыт работы с кровельными и гидроизоляционными проектами, вы можете сделать это самостоятельно. В этом блоге мы собираемся предоставить вам пошаговое руководство. Конечно, вместо этого вы всегда можете позвонить нашей команде экспертов из Legacy Service.

Ищете квалифицированных кровельщиков рядом с вами?

Узнайте, сколько будет стоить ваш проект

Не настоящий почтовый индекс.

Зачем нужен отлив для вентиляционных труб на крыше? Актуальная информация

Основная причина, по которой домовладельцы выбирают установку или замену отливов для вентиляционных труб на крыше, заключается в том, чтобы остановить или предотвратить протечки, что также может помочь продлить срок службы крыши . Со временем обшивка вокруг вентиляционных отверстий может заржаветь или испортиться, и ее необходимо будет заменить. Выполнение этого как можно скорее поможет уменьшить потенциальный ущерб от воды и может даже сэкономить вам сотни или тысячи долларов в процессе. Тем не менее, вам необходимо убедиться, что он водонепроницаем, поэтому убедитесь, что оклад и близлежащие гонты подходят правильно, когда вы выполняете работу.

Обшивка вентиляционной трубы обычно имеет цилиндрическую форму и большое фланцевое основание, так что вы можете легко ввернуть ее в черепицу внахлест во время кровельного проекта. Установка оклада на существующую крышу — это фантастический способ сохранить ее в хорошем состоянии, не нарушая бюджета. Вы также можете захотеть осмотреть другие части крыши, чтобы держать ее в актуальном состоянии. Если у вас есть какие-либо сомнения по поводу завершения этого проекта самостоятельно, лучше всего нанять подрядчика по кровельным работам, например, нашу команду в Legacy Service, которая поможет вам выполнить работу правильно. У нас более десяти лет опыта, и мы предоставим вам сочетание защиты и надежности, не имеющее себе равных в других местах.

Необходимые инструменты

Прежде чем приступить к проекту, убедитесь, что у вас есть все необходимые инструменты. Это поможет вам выполнить работу быстрее и эффективнее, сэкономив ваше время и нервы в процессе. Вот инструменты, которые вам понадобятся:

  • Шпатель
  • Монтировка
  • Пистолет для герметика
  • Молоток
  • Отвертка 4-в-1

Если вы соберете эти инструменты до того, как начнете, вам будет намного проще установить оклад вентиляционного отверстия на крыше.

Необходимые материалы

Поиск и закупка необходимых материалов также является обязательным условием перед тем, как вы приступите к проекту установки вентиляционных отверстий на крыше. Вот что вам понадобится заранее:

  • Вентиляционная планка
  • Герметик
  • Кровельные гвозди
  • Кровельный цемент

В дальнейшем вам могут понадобиться и другие материалы, но вам определенно стоит начать с вышеупомянутых.

Как установить отлив вентиляционной трубы на существующей крыше

После того, как вы собрали инструменты и материалы, необходимые для установки оклада, пора приступать к работе. Вот пошаговое руководство, чтобы увидеть, как это делается, хотите ли вы сделать это самостоятельно или лучше понять, что собирается делать ваш эксперт по кровле. Давайте начнем!

  • Шаг 1: Ослабьте гонты. Подденьте черепицу, которая находится выше и по обеим сторонам вентиляционной трубы, используя монтировку. Вам не нужно отгибать черепицу, которая находится под трубой. Вы можете согнуть их обратно, проведя шпателем под нижней частью каждого язычка и просунув его через клей, чтобы сломать уплотнение.
  • Шаг 2: Установите новый отлив над вентиляционным отверстием в правильном положении. Оклад должен быть установлен под верхней и боковой черепицей, но он должен быть уложен над черепицей, которая находится под вентиляционной трубой. Чтобы упростить установку, вы можете поворачивать оклад, опуская его на место. Горловина оклада должна плотно прилегать к трубе.
  • Шаг 3: Вбейте гвозди в верхнюю и боковые части планки. Прежде чем сделать это, убедитесь, что верхняя и боковые части черепицы отогнуты назад, чтобы случайно не забить их гвоздями. Используйте кровельный цемент, чтобы запечатать шляпки гвоздей.
  • Шаг 4: Вбейте гвозди в нижний край планки. Когда вы забиваете кровельные гвозди в нижний край обшивки, вы должны убедиться, что обшивка находится поверх гонта ниже вентиляционной трубы. После этого заделайте шляпки гвоздей рубероидом.
  • Шаг 5: Используйте кровельный клей для герметизации краев гидроизоляции.

Найдите рядом квалифицированных кровельщиков

Не настоящий почтовый индекс.

Если вы собираетесь выполнять работу самостоятельно, будьте осторожны. Мы не можем не подчеркнуть это достаточно. Кроме того, используйте гвозди, сделанные из того же металла, что и обшивка. Это важно, потому что разнородные металлы могут реагировать друг с другом и ускорять коррозию.

Другие типы гидроизоляции крыши

Если вам требуется гидроизоляция вентиляционной трубы, вашей крыше могут потребоваться и другие гидроизоляции. Конечно, лучший способ сказать это, чтобы эксперт посмотрел на вашу крышу. Вот типы, которые поставляются в предварительно сформированных стилях, поэтому их можно легко установить:

Оклад долины — этот тип обычно имеет форму V или W и используется там, где встречаются две разные плоскости крыши. чтобы образовалась долина.

Ступенчатая планка – Этот тип предназначен для защиты стыков между крышами и другими объектами, такими как световые люки и дымоходы. Это называется ступенчатым окладом, потому что он поднимается над черепицей и прикрепляется к объекту, что помогает обеспечить комплексную защиту от воды.

Капельный отлив – Этот тип устанавливается на краю крыш, что помогает направлять воду в желоба и отводить от крыши. Капельное остекление бывает двух видов: Т-образное и Г-образное. Т-образные перекрытия краев существующей крыши позволяют легче стекать воде. L-образный используется, когда вы начинаете устанавливать оклад на крыше в местах, где встречаются стена и крыша.

Пора начинать!

Вы готовы приступить к установке прошивки? Если вам нужно установить оклад вентиляционной трубы, будь то черепичная крыша, плоская крыша или вообще что-то другое, обязательно выполните необходимые шаги или обратитесь за помощью к местным специалистам по кровле.

В Legacy Service мы посвятили свою жизнь обновлению внешнего вида вашего дома и обеспечению наилучшей крыши и сайдинга, чтобы ваш дом и семья были защищены на десятилетия вперед. Обшивка может помочь продлить срок службы вашей крыши, предотвращая протечки и поддерживая ее в хорошем состоянии.

Если вы живете в Пенсильвании, Нью-Джерси или Делавэре, мы можем вам помочь! У нас есть многолетний опыт в обеспечении лучших кровельных установок, а также сайдинга, окон и дверей. Что касается крыш, мы предлагаем все: от битумной черепицы и металлической кровли до кедровой кровли, медной кровли и шифера. Если вы хотите узнать больше об установке кровельных вентиляционных труб, позвоните нам сегодня по телефону 215-798-9790 или свяжитесь с нами по адресу https://legacyusa.com/contact/.

Найти квалифицированных кровельщиков рядом с вами

ОТКРЫТЫЙ ШАГ

Шаг 1/8

Какие услуги вам нужны?

Замена крыши

Установка новой крыши

Монтаж сайдинга

Установка Windows

Замена окон

Замена сайдинга

Другой

Выберите тип крыши

Опоясывающий лишай

Плоский

Медь

Я не знаю

Металл

Кедр

Сланец

Другой

Выберите тип сайдинга

Виниловый сайдинг

Кедровый сайдинг

Алюминиевый сайдинг

Фиброцементный сайдинг

Штукатурка

Природный камень

Каменный шпон

Кирпич

Я не знаю

Другой

Выберите тип окон

Двустворчатые окна

эркер

Двери патио

Входные двери

Створчатые окна

Эркерное окно

Французские двери

Я не знаю

Когда вы хотите, чтобы этот запрос был выполнен?

Сроки гибкие

В течение 1 — 2 недель

Более 2 недель

Очень срочная работа

Каков сейчас статус проекта?

Готов приступить к работе прямо сейчас

Планирование и бюджетирование

Вы заинтересованы в финансировании вашего проекта?

Да

Нет

Расскажите нам немного подробнее о вашем проекте:

Феал форма

Спасибо

Мы получили ваш запрос и свяжемся с вами в рабочее время.

Вернуться на сайт

Как установить гидроизоляцию на металлическую крышу – RapidMaterials

Шаг 1. Перед установкой металлических панелей крыши

Убедитесь, что вентиляционная труба не выходит в середине шва панели крыши. Если это так, лучше всего переместить вентиляционную трубу на несколько дюймов и попытаться отцентрировать ее в плоскости панели крыши. Поверьте мне, гораздо проще переместить вентиляционную трубу сейчас, чем потом! Если вы этого не сделаете, у вас будет протечка крыши, которую можно будет только временно остановить. Единственное решение после установки металлической крыши — снять панели крыши, переместить вентиляционную трубу и установить новые панели крыши.

Шаг 2. Перед установкой металлических панелей крыши

Обрежьте заднюю часть настила. Вокруг вентиляционной трубы должен быть зазор, чтобы винты, крепящие заглушку трубы, не вкручивались в фанеру. Винты должны крепить только защитный кожух трубы к металлической панели крыши. Если вы пропустите этот шаг, тепловое движение металлической панели крыши, как минимум, вызовет масляные банки (морщины) в панели крыши. Используйте свой чехол для трубы в качестве шаблона, чтобы решить, насколько большим должно быть отверстие в фанере.

Шаг 3. Установка панелей крыши

Следуйте рекомендациям производителя панелей крыши по установке. Когда вы будете готовы установить панель крыши, которая охватывает вентиляционную трубу, тщательно измерьте место, отметьте его на панели крыши и вырежьте отверстие, достаточно большое, чтобы вокруг вентиляционной трубы оставался зазор не менее 1 дюйма. Это позволит панели крыши расширяться и сжиматься, не повреждая трубу. Для очень длинных кровельных панелей (длиной более 30 футов) вы можете рассмотреть вопрос об удлинении отверстия.

Шаг 4. Выберите и подготовьте защитный кожух трубы

Выберите соответствующий размер чехла из EPDM или силикона для вашей вентиляционной трубы.

НЕ ИСПОЛЬЗУЙТЕ самый маленький бут из доступных для трубы, которую нужно прошить! Наиболее распространенные размеры труб 2-4″. Труба № 3 подойдет ко всем этим, хотя я бы посоветовал перейти на трубу № 4 для 4-дюймовой трубы. Используйте тот, который едва ли достаточно большой, и вы потеряете всю дополнительную гибкость, которая может вам понадобиться, чтобы приспособиться к наклону крыши и движению панелей крыши!

Багажник слева представляет собой стандартную обшивку трубы № 3. Тот, что справа, — тот же самый срез для трубы диаметром 3 дюйма.

Обратите внимание, что для «горячих» труб, таких как дровяные печи и печи, следует использовать силиконовые чехлы для труб. EPDM довольно хорош для постоянных температур примерно до 212 ° F и даже может выдерживать температуры до 275 ° F или около того в течение коротких периодов времени, но эти высокие температуры могут привести к преждевременному разрушению EPDM. Силиконовые сапоги выдерживают температуру до 437° в течение длительного времени!
После того, как вы выбрали правильный размер, обрежьте чехол так, чтобы отверстие было чуть меньше внешнего диаметра трубы. это обеспечит плотную и водонепроницаемую посадку. Вы можете вырезать отверстие бритвенным ножом, ножницами или даже хорошими авиационными ножницами. Вырезать дырку побольше? Выбросьте ботинок и используйте другой. Вы никогда не получите его, чтобы запечатать должным образом. Сейчас очень хорошая идея сделать пробную посадку.

Шаг 5. Загерметизируйте основание багажника

Используя высококачественный кровельный герметик, загерметизируйте основание. Не экономьте здесь. Вы хотите использовать герметик, который предназначен для прилипания к краске, не разрушается со временем и предпочтительно , рекомендованный производителем металлической кровли.

Шаг 6. Наденьте чехол на трубу

Соблюдая осторожность, чтобы герметик не попал повсюду, сдвиньте чехол по трубе к металлической панели. Если ботинок плохо скользит, попробуйте смочить трубу мыльным раствором. Как только вы приблизитесь к поверхности панели, убедитесь, что защитный кожух трубы хорошо отцентрирован, а затем прикрепите его к панели. Если панель имеет выпуклые ребра или бороздки, прижмите алюминиевую основу вокруг них, чтобы пыльник максимально соответствовал форме панели крыши

Шаг 7. Прикрепите чехол трубы к панели крыши

Соблюдая осторожность, чтобы герметик не попал повсюду, сдвиньте чехол вниз по трубе к металлической панели. Если ботинок плохо скользит, попробуйте смочить трубу мыльным раствором. Как только вы получите c , используйте винты с приклеенными шайбами ​​из EPDM. Устанавливайте саморезы в шахматном порядке, другими словами, один на одну сторону, заходите на противоположную сторону, потом где-то между. Это как затягивать гайки на машине. Старайтесь держать винты по центру алюминиевого фланца основания. Старайтесь не затягивать их слишком сильно. На самом деле не требуется определенного количества винтов, необходимых для прокладки трубы, но я рекомендую расстояние между винтами около 1 дюйма по всей длине ботинка. После установки чехла вы также можете рассмотреть возможность нанесения слоя герметика на стык между чехлом трубы и панелью крыши, особенно в более холодном климате, когда на крыше может замерзнуть вода.
