Как измерить напряжение в розетке мультиметром?

Мультиметр – это универсальный портативный ручной электронный инструмент, предназначенный для измерения постоянного и переменного напряжения, постоянного и переменного тока, сопротивления. Обладает большим жидкокристаллическим экраном, на который выводятся значения измерений в цифровом виде.

Комплектация устройства

Для измерения всех показаний используются контактные измерительные щупы черного и красного цветов, которые идут в комплекте с устройством. Один – минус, а другой – плюс. Также часто прибор имеет возможность измерять температуру при помощи специальной термопары, частоту, скважность сигнала и прочие вспомогательные величины, которые помогают лучше выяснить причину отсутствия работоспособности того или иного элемента.

Мультиметр — электронный измерительный прибор, сочетающий в себе несколько функций измерения. С помощью данного многофункционального устройства можно измерить амперы, вольты, сопротивление (омы), децибелы. Мультиметр позволяет выполнять различные измерения, но понятно, что правила подключения, в соответствии с тем что вы хотите измерить, остаются такие же, как и на отдельных устройствах.

Отличие от осциллографа

Прибор показывает истинное значение, а оно зависит от формы сигнала, амплитуда определена по осциллографу, но там опять же не синусоида. И вообще в любом руководстве, если пройтись с точки зрения метрологии не все так чисто, например, не указано, как и чем измерять кг (но величина его упоминается), а для этого согласно каких ТУ (нет данных) необходимо подключать RC цепь к КТ на передней панели Д95 и проводить измерения. При наличии RC цепи форма изменится, кг станет другим и все будет хорошо, к заводу не подкопаешься, но модем не ответит и нам лучше не станет.

Мультиметры имеют шунта. Их хватает, чтобы проверить силу тока батарейки без внешней нагрузки. Приспособление в режиме измерения тока имеет сопротивление 0 (ноль) Ом, что позволяет легко проверять 220 мультиметром без особых трудностей.

Как определить напряжение мультиметром?

Чаще всего данным прибором определяют значения напряжения, силы тока и сопротивления в розетках, электрощитовых помещениях и т.п. Многих интересует вопрос можно ли мультиметром измерять напряжение в розетке, и ответ на него довольно прост: конечно, можно, но только в положении переменного значения.

Что это значит? Это значит, что каждый мультиметр на лицевой панели обладает специальным тумблером, которым можно переключать режимы измерения, в том числе и на такие как измерение конденсаторов, резисторов, диодов. На данном тумблере имеется также отдельный указатель переменной силы напряжения, на который и следует выставить прибор. В значениях силы напряжения для бытовой сети подойдет отметка в 750 вольт.

После чего, чтобы измерять 220 мультиметром, нужно взять контактные щупы и в правую «дырку» розетки вставить черный щуп, а в левую – красный. На табло рывкообразно будет высвечиваться искомое значение. При чем оно может колебаться как от 198 вольт, так и указывать на 250 вольт. Для домашней сети подача такого напряжения является абсолютно нормальной по всем стандартам – она может отличаться на целых 10% от классических 220 вольт.

Опубликовано: 2020-11-06
Обновлено: 2021-08-30

Автор: Магазин Electronoff

как проверить сеть тестером-мультиметром, техника безопасности

Если необходимо узнать, есть ли ток в розетке, можно воспользоваться пробником, представляющим собой обычную отвертку, либо специальным прибором — мультиметром. По-другому он называется тестером. Оба варианта хороши, но пробник покажет только есть ток или нет. Для проверки наличия тока и напряжения в розетке нужно использовать специально предназначенный для этого мультиметр.

  • Разновидности электроизмерительных приборов
  • Способы измерения напряжения
  • Техника безопасности
  • Условные обозначения

Разновидности электроизмерительных приборов

К электроизмерительным приборам относятся устройства, служащие для измерения различных характеристик тока. Это не только его напряжение, но также сопротивление и сила. Для каждой величины существует свой прибор.

Есть и универсальная техника — мультиметр, с помощью которой можно определять различные параметры электротока.

По типу исполнения эти устройства подразделяются на две разновидности:

  1. Электронные. Отображают результат проведенных измерений на специальном дисплее.
  2. Аналоговые. В них используется стрелка.

Также электроизмерительные приборы различаются по своей чувствительности и погрешности. Устройства, имеющие наибольшую чувствительность, но при этом отображающие результаты измерений с наименьшей погрешностью, причисляются к категории профессиональных.

Способы измерения напряжения

Если необходимо не только замерить напряжение мультиметром в розетке, но и проверить, есть ли ток, следует использовать профессиональный прибор. Определить наличие тока и напряжения посредством мультиметра может даже тот, кто не имеет никакого отношения к электрике.

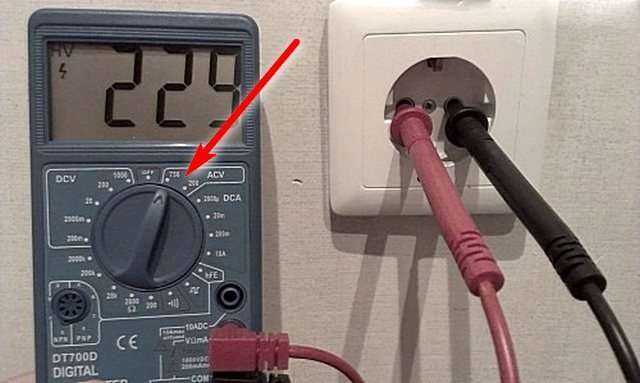

Чтобы измерить напряжение в розетке мультиметром, необходимо лишь включить устройство, а затем настроить его:

  1. Для электрической сети, применяемой в быту, переключатель должен быть установлен на отметку 750 В.
  2. Сразу после этого на экране можно будет увидеть три нуля. Это означает, что прибор включен и готов к использованию.
  3. Теперь можно брать черный и красный щупы и вставлять их в отверстия в розетке.
  4. После того как оба щупа будут вставлены в розетку, на экране мультиметра отобразится число.

Конечно, практически любой человек, живущий в России, знает каким должно быть напряжение в электросети — 220 В. Однако мультиметр опровергнет это утверждение, показав иную цифру. В частности, на экране прибора может отобразиться число «218», «216», «223».

Дело в том, что 220 В — это среднее значение переменного тока в электросети. Согласно же ГОСТу, у него могут быть отклонения на несколько вольт. Максимально допустимый показатель отклонений — 10%, поэтому, даже если напряжение в розетке после измерения окажется на пару единиц меньше 200 В, не нужно переживать по этому поводу. Единственное, о чем важно позаботиться перед тем, как мультиметром проверить напряжение в сети 220 В — что оба щупа хорошо изолированы.

Если изоляция имеет какие-либо повреждения, то такой мультиметр непригоден к использованию. В этом случае велика вероятность получить удар током. Также нужно не торопиться, выбирая режим работы мультиметра. Если случайно установить прибор на замер другой характеристики тока, он может прийти в негодность.

Техника безопасности

Чтобы проверить розетку мультиметром, важно соблюдать технику безопасности, даже несмотря на то, что такой прибор относится к безопасным, так как источником питания зачастую являются обычные батарейки. Сам мультиметр имеет внутри себя защиту от перегрузок, которые могут возникать во время работы. Но все же если не соблюдать правила, он может быстро выйти из строя.

Работая с устройством, важно соблюдать следующие рекомендации:

  1. Если не известно предварительное напряжение, переключатель необходимо устанавливать в максимальный диапазон.
  2. Чтобы избежать повреждения цепи, находящейся внутри устройства, не стоит подавать ток, напряжение которого превышает 750 В.
  3. Запрещено прикасаться к элементам электросети голыми руками. Перед работой необходимо надевать специальные перчатки.
  4. Перед измерением внутреннего сопротивления цепи необходимо выключить питание и удостовериться в том, что конденсаторы полностью разряжены.
  5. Если необходимо заменить батарейку, то прежде следует отключить прибор и отсоединить щупы. Аналогично происходит замена предохранителя.
  6. Перед тем как начать работу с прибором, нужно убедиться, что крышка корпуса плотно закрыта.

Условные обозначения

Для маркировки положения переключателя используются специальные символы:

  1. Если переключатель находится в положении «OFF», значит, прибор выключен.
  2. Если нужно измерить значение напряжение в сети постоянного тока, необходимо переключить устройство в режим «DCV».
  3. Перед проверкой транзисторов прибор должен быть переключен в режим «hFE».
  4. Для измерения сопротивления тока используется символ, похожий на подкову.
  5. Перед прозвоном переключатель должен быть установлен так, чтобы он указывал на символ в виде кружка, от которого как бы исходят три волны.
  6. DCA — это измерение постоянного тока.
  7. ACV — измерение переменного тока.

Такие электроизмерительные приборы, как мультиметры, хороши тем, что с их помощью можно определять не только напряжение, но и другие характеристики тока. Также они используются для «прозванивания» цепей, для проверки полупроводниковых приборов, для определения емкости конденсатора.

Чтобы измерить тот или иной параметр, достаточно лишь перевести мультиметр в соответствующий режим, а затем приложить щупы к нужному участку цепи. На аналоговых приборах, как правило, имеются три шкалы, каждая из которых соответствует определенному параметру. Электронные устройства просто выводят на экран результат измерений, поэтому с ними работать проще.

Померить напряжение мультиметром совсем несложно, ведь сам этот прибор очень прост в эксплуатации. Но если все же возникают какие-то проблемы, следует заглянуть в инструкцию по применению, где процесс измерения описан подробно.

Using a Multimeter to Test Outlets

chevron-leftchevron-rightchevron-upchevron-rightchevron-leftarrow-backstarphonequotecheckbox-checkedsearchwrenchinfoshieldplayconnectionmobilecoin-dollarspoon-knifeticketpushpinlocationgiftfirefeedbubbleshomeheartcalendarprice-tagcredit-cardclockenvelopfacebookinstagramtwitteryoutubepinterestyelpgoogleredditlinkedinenvelopebbbpinteresthomeadvisorangies

Jun 8, 2021|Uncategorized

Вы знакомы с мультиметром? Мультиметр, незаменимый инструмент для диагностики проблем с электричеством, является чрезвычайно полезным и универсальным тестером розеток. Это может помочь вам узнать, что происходит с вашей электрической системой, проверив, действительно ли электрическая розетка получает питание, заземлена ли она и не перепутана ли проводка в розетке. Читайте дальше, чтобы узнать больше об этом инструменте и о том, как его использовать.

Во-первых, примечание о безопасности. Когда вы используете мультиметр, вы работаете с проводами под напряжением, и к этой ситуации всегда следует подходить с осторожностью. Если вы не будете осторожны, вы можете обжечься, ударить током или получить удар током. Держа щупы в одной руке, вы уменьшите вероятность того, что вы создадите полную цепь и навредите себе. Каждый раз, когда вы собираетесь использовать мультиметр, проверяйте его, чтобы убедиться, что он не поврежден и не имеет ослабленных соединений. Если это так, не используйте его.

Мультиметры могут быть аналоговыми или цифровыми. Аналоговый мультиметр недорог и использует стрелку на градуированной шкале для отображения показаний. Аналоговые мультиметры могут быть не такими точными, как цифровые мультиметры, и их труднее считывать. Цифровые мультиметры выводят показания на ЖК-экран, поэтому их более высокая стоимость может быть компенсирована более простыми и точными показаниями.

  • Как измерить напряжение с помощью мультиметра : Просто настройте мультиметр на измерение напряжения, вставьте щуп в каждую прорезь розетки, с красным щупом в меньшем прорезе и черным щупом в более широком. Прочтите показания линейного напряжения. Если ваша розетка работает нормально, вы должны увидеть показания вольтметра от 110 до 120 вольт.
  • Как проверить правильность заземления розетки : Вставьте один щуп в маленькую розетку, а другой щуп на центральный винт розетки. Ваш тестер напряжения должен загореться. Если индикатор не загорается, розетка не заземлена должным образом, и вам необходимо проверить полярность.
  • Как проверить полярность электрической розетки : Во-первых, убедитесь, что на винте розетки нет краски, препятствующей хорошему контакту. Вставьте один щуп в большую прорезь на выходе, а другой напротив винта. Если индикатор напряжения загорается, это означает, что горячий и нейтральный провода перепутаны местами. Если он не загорается, поместите датчик в другой слот. Если он по-прежнему не загорается, проверьте проводку.

Если ваш мультиметр показывает проблему, пришло время позвонить специалистам Hoover Electric. Компания Hoover Electric, Plumbing, Heating, and Cooling, основанная в 1980 году, с тех пор обслуживает клиентов в Юго-Восточном Мичигане, предлагая вежливое и профессиональное обслуживание. Поскольку мы предлагаем все услуги, необходимые для обслуживания жилых помещений под одной крышей, мы можем предложить чрезвычайно конкурентоспособные цены, сохраняя при этом отличное обслуживание клиентов и гарантированное удовлетворение. Если вам нужны высококачественные услуги по электрике, сантехнике, отоплению или охлаждению в городе Клинтон, свяжитесь с Hoover через наш веб-сайт или позвоните по телефону 586-232-9. 204 сегодня.



Что читать дальше

19 сент. 2022 г.|Электротехника Жилой дом, Без категории

Как установка потолочного вентилятора может помочь в любое время года
Хотя может возникнуть соблазн полагаться на обогреватель и кондиционер, когда вам нужно отрегулировать температуру…

Подробнее

Jan 24, 2022|Без рубрики

Одной из самых распространенных проблем с сантехникой является забитый слив. Если ваша раковина или ванна сливаются медленно, вы можете вызвать сантехника или попробовать вантуз. Некоторые…

Подробнее

Как проверить розетку с помощью мультиметра (простой способ)

Итак, ваша лампочка не загорается, и вы решаете купить новую.

Вы устанавливаете новую лампочку, а она все равно не загорается.

Ну, теперь у вас просто ощущение, что в розетке возникла неисправность.

Но как проверить патроны?

Эта статья отвечает на этот вопрос, поскольку в ней содержится информация о том, из чего сделаны патроны для ламп и как проводить быстрые тесты с помощью простого мультиметра.

Давайте начнем.

Что такое патрон

Патрон — это часть лампы или фонарного столба, в которую крепится лампочка.

Деталь из пластика и/или металла, к которой прикручивается или привинчивается фонарь.

Как работает розетка

Розетка состоит из двух основных контактных точек.

Провода, подающие электрический ток к лампе, подсоединяются к металлическому элементу на внутренней нижней части патрона (первый контакт).

Обычно это гибкий латунный язычок или просто металлическая сварка.

Ваша лампочка также удерживается на месте серебряной (металлической) оболочкой на внутренней стороне патрона, и это либо резьба, либо отверстие (второй контакт).

В любом случае, он сделан из проводящего металла и помогает замыкать цепь.

Если есть проблема с любой из них, розетка не работает.

Мультиметр — это невероятное устройство для проверки розетки и, кроме того, для диагностики других электрических частей.

Как проверить розетку с помощью мультиметра

Установите мультиметр на переменное напряжение в диапазоне 200, поместите черный щуп на металлическую оболочку патрона (где лампочка ввинчивается или зацепляется) и поместите красный щуп на металлический язычок на внутренней нижней части патрона. Мультиметр показывает от 110 до 130, если розетка работает нормально .

Будут предоставлены дополнительные пояснения по действиям, которые необходимо предпринять.

  1. Примите меры безопасности

Чтобы проверить, правильно ли работает ваша розетка, вам нужно, чтобы ток протекал по ее цепи.

Это означает, что вы должны принять меры предосторожности против опасности поражения электрическим током.

Наиболее важной мерой здесь является ношение изолированных резиновых перчаток и убедитесь, что ваши руки или любая часть тела не мокрые.

  1. Подготовка к проверке розетки

При проверке розетки вы либо уже отсоединили розетку, либо все еще находитесь в потолке.

Если ваша розетка все еще подключена к проводке на потолке, будет безопаснее и удобнее вынуть блок питания и отсоединить его.

Подсоедините провода к клеммам розетки и найдите источник питания, к которому их можно подключить.

Вы можете приобрести источник питания, отдельный от домашней электросети, так как это безопаснее.

Самое главное, чтобы через розетку лампочки проходил достаточный ток, чтобы определить, работает она или нет.

  1. Подтверждение наличия источника питания

 Для этого отлично подходит детектор напряжения. Просто коснитесь металлического выступа на внутренней нижней части розетки детектором напряжения.

Если загорается лампочка, то в розетке есть ток.

Теперь вы переходите к мультиметру.

  1. Настройка мультиметра на переменное напряжение

Бытовые приборы, включая лампочки, используют переменный ток (переменное напряжение).

Это означает, что вам нужно повернуть шкалу мультиметра на настройку напряжения переменного тока, представленную либо «VAC», либо «V~».

Чтобы получить наиболее точные показания, установите диапазон 200 В переменного тока.

Это связано с тем, что лампочки обычно работают при напряжении 120 В переменного тока, а не 240 В переменного тока или выше, как другие более крупные приборы.

  1. Поместите щупы мультиметра на контактные точки

Теперь поместите красный щуп на металлический язычок, принимающий ток от проводов, и поместите черный щуп на металлический корпус, удерживающий лампочку на месте.

Убедитесь, что они не касаются друг друга.

  1. Оценить результаты

Оптимальный ток, который можно ожидать от розетки при этом тесте, составляет 120 В переменного тока.

Тем не менее, значение между 110 В и 130 В переменного тока означает, что розетка находится в хорошем состоянии.

Если показания выходят за пределы этого диапазона, они расцениваются как слишком высокие или слишком низкие.

Вы либо меняете розетку, либо проверяете, обеспечивает ли ваш источник питания нужное количество напряжения.

Наше видео о проверке розеток с помощью мультиметра является отличным наглядным руководством, которому вы можете следовать:

Проверка целостности цепи в розетке

Еще один способ проверить исправность вашей розетки — запустить тест на целостность в теме.

Тест на непрерывность помогает выявить наличие короткого замыкания или обрыва цепи.

Это также поможет вам в конечном итоге определить, связана ли проблема с розеткой или источником питания.

  1. Отключите розетку светильника от источника питания

Для проведения проверки целостности цепи через розетку не требуется ток.

Отсоедините розетку от потолочных проводов или любого другого источника питания.

  1. Установите мультиметр в режим непрерывности или в омах

Режим непрерывности вашего мультиметра является наиболее подходящим для этого шага.

Если ваш мультиметр не имеет режима непрерывности, также действует настройка Ом.

  1. Размещение щупов на контактных точках

Теперь нужно поместить щупы мультиметра на разные контактные точки в патроне освещения.

Поместите красный щуп на металлический выступ, через который проходит ток, и заземлите черный щуп на металлический держатель.

  1. Оценить результаты

Если мультиметр издает звуковой сигнал или показывает показания, близкие к нулю (0), розетка исправна.

Если он не издает звуковой сигнал или вы получаете «O.L», очень высокий показатель или «1», то патрон лампы неисправен и его необходимо заменить.

Эти показания представляют разомкнутый контур в цепи.

Заключение

После выполнения этих двух тестов вы должны были определить источник проблемы.

Если лампочка по-прежнему не загорается в патроне, замените лампочку.

В качестве альтернативы можно проверить розетку на наличие ржавчины на металлических компонентах. Для очистки используйте тряпку или зубную щетку, смоченную изопропиловым спиртом.

Часто задаваемые вопросы

Сколько вольт в розетке?

В домашнем светильнике розетка должна иметь напряжение около 120 вольт переменного тока. Если вы хотите проверить это с помощью мультиметра, установите шкалу на диапазон, ближайший к 120 В переменного тока.

Есть ли питание на фонаре, когда выключатель выключен?

Нет, так как питание проходит через выключатель перед розеткой. Однако, если мощность проходит через световую розетку до выключателя, в ней будет ток.

В чем причина того, что розетка загорается, но света нет?

Если с питанием в вашей розетке все в порядке, но вы не получаете от нее света, то источник питания недостаточно хорош, неисправна розетка или используемая лампочка повреждена.
