Как измерить силу тока мультиметром

Сила тока наряду с напряжением и сопротивлением является очень важным понятием в электричестве. Она измеряется в амперах и определяется количеством электрической энергии, проходящей через проводник за определенную единицу времени. Определяют ее величину с помощью измерительных приборов, в домашних условиях это проще всего сделать при помощи мультиметра, или тестера, имеющегося в распоряжении многих хозяев современных квартир. Контроль силы тока очень важен для работы механизмов, зависящих от электропитания, поскольку превышение ею максимально допустимого значения приводит к поломке приборов и возникновению аварийных ситуаций. Тема этой статьи – как измерить силу тока мультиметром.

Содержание

  • Виды мультиметров
  • Цифровые мультиметры
  • Особенности конструкции
  • Порядок подготовки прибора к измерениям
  • Порядок измерений
  • Что необходимо учитывать при измерении
  • Техника безопасности
  • Заключение

Виды мультиметров

На современном рынке электроприборов представлено две разновидности тестеров:

  • Аналоговые.
  • Цифровые.

Основными элементами аналоговых приборов являются шкала с нанесенными на ней делениями, по которой определяются показатели электрических величин, и стрелка-указатель. Такие мультиметры пользуются высоким спросом у новичков благодаря своей низкой стоимости и простоте в использовании.

Но, наряду с этими положительными сторонами, аналоговые тестеры имеют и ряд недостатков, основным из которых является высокая погрешность измерений. Ее можно несколько уменьшить за счет настроечного резистора, конструктивно входящего в состав прибора. Тем не менее, при необходимости замерить электрические параметры с высокой точностью, лучше воспользоваться цифровым прибором.

Цифровые мультиметры

Единственным внешним отличием цифрового аппарата от аналогового является экран, на котором в виде цифр отражаются измеряемые параметры. Старые модели оборудованы светодиодным дисплеем, приборы нового типа – жидкокристаллическим.

Они отличаются высокой точностью измерений и простотой в эксплуатации, поскольку не нуждаются в подгонке градуировки.

Недостатком этих устройств можно назвать цену, которая в разы превосходит стоимость аналоговых тестеров.

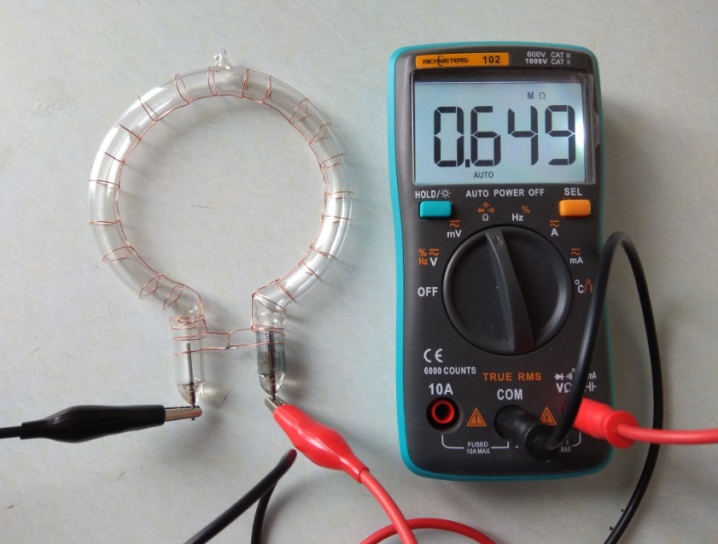

Особенности конструкции

Независимо от количества гнезд в мультиметре, любой из этих приборов имеет два типа выходов, которые обозначаются разными цветами. Общий выход (масса) окрашен в черный цвет и имеет обозначение либо «com», либо «–». Выход, предназначенный для измерений (потенциальный), имеет красный цвет. Для любого из измеряемых параметров электроцепи может быть свое гнездо.

Не стоит опасаться перепутать его с другими, поскольку каждое из этих гнезд обозначено соответствующей единицей.

Еще одним внешним элементом прибора является рукоятка для установки предела измерений, которая может вращаться по кругу. На цифровых мультиметрах этих пределов больше, чем на аналоговых, кроме того, в них могут быть включены дополнительные опции, например, звуковой сигнал и другие. Поскольку мы говорим о том, как с помощью тестера произвести измерение силы тока, речь пойдет о шкале с амперами.

Каждый мультиметр имеет свой максимальный предел по току, и при выборе электросети для тестирования, проверяемую силу тока в ней следует сопоставить с пределом, на который рассчитан прибор. Так, если сила тока, проходящего внутри электроцепи составляет 180 А, не рекомендуется проводить измерения при помощи мультиметра, рассчитанного на 20 А, поскольку единственным полученным результатом будет сгорание прибора сразу же после начала тестирования. Максимальный предел всегда указывается в паспорте мультиметра или на корпусе устройства.

Порядок подготовки прибора к измерениям

Переключатель мультиметра нужно перевести в сектор A (DA для постоянного тока или CA для переменного), который соответствует измерению тока, выбрав при этом нужный предел. Некоторые современные тестеры для электроцепей постоянного тока имеют одну позицию, а для переменного – другую. Чтобы не ошибиться, нужно ориентироваться по литерам, имеющимся на лицевой панели.

Они одинаковы в любом приборе, надо просто понимать, какую величину каждый из них обозначает.

Все мультиметры комплектуются двумя кабелями, на конце каждого из которых имеется щуп и разъем. Вторые концы проводов вставляются в гнезда прибора, которые соответствуют текущему измерению, в нашем случае – силы тока.

Порядок измерений

Мультиметр для измерения величины силы тока включается в разрыв электроцепи. В этом состоит основное отличие от процедуры измерения напряжения, при которой тестер подключается к цепочке параллельно. Показатель величины тока, который проходит через прибор, отображается стрелкой на шкале (если речь идет об аналоговом аппарате) или высвечивается на жидкокристаллическом (светодиодном) дисплее.

Разорвать тестируемую цепь для включения в нее прибора можно по-разному. Например, отсоединив один из выводов радиоэлемента при помощи паяльника.

Иногда приходится перекусывать провод кусачками или пассатижами.

При определении величины тока батарейки или аккумулятора такой проблемы не существует, поскольку просто собирается цепь, одним из элементов которой является мультиметр.

Что необходимо учитывать при измерении

Важным условием при определении силы тока является включение в цепочку ограничительного сопротивления – резистора или обычной электролампочки. Этот элемент защитит прибор от поломки (сгорания) под воздействием потока электронов.

Если сила тока на индикаторе не отображается, это говорит о неверно выбранном пределе, который нужно снизить на одну позицию. Если результата нет снова – еще на одну, продолжая до тех пор, пока на экране или шкале не отобразится какое-то значение.

Производить замер нужно быстро – щуп не должен контактировать с кабелем более одной-двух секунд. Особенно это касается элементов питания малой мощности. Если, измеряя силу тока батареек, держать щуп на проводе длительное время, итогом станет их разряд – частичный или полный.

Техника безопасности

Как видим, процедура измерения силы тока при помощи мультиметра никакой сложности не представляет. Важно только следовать инструкции и не забывать о строгом соблюдении мер безопасности:

  • Перед проведением замеров обесточьте электросеть.
  • Проверьте изоляцию кабелей – при продолжительной эксплуатации ее целостность иногда нарушается, и вероятность поражения электротоком значительно возрастает.
  • Работайте исключительно в резиновых перчатках.
  • Не проводите измерения при высокой влажности воздуха. Дело в том, что влага обладает высокой электрической проводимостью и риск поражения также возрастает.
  • Человек, пострадавший от удара током, нуждается в медицинской помощи. Если есть возможность, любые работы с электричеством, в том числе и измерения, лучше проводить вдвоем. В нештатной ситуации присутствие напарника может оказаться настоящим спасением.

Закончив измерения, разрезанные кабели нужно вновь соединить, предварительно снова обесточив цепь.

Подробно и наглядно про измерения проводимые с помощью мультиметра на видео:

Заключение

В этой статье мы разобрались, как проверить силу тока с помощью мультиметра. Прочитав изложенный материал, любой взрослый человек сможет справиться с этой задачей, благо мультиметр – прибор совсем несложный, но в то же время очень нужный для решения не только профессиональных, но и бытовых задач, связанных с электричеством.

Как измерить силу тока мультиметром

Измерение силы тока в цепи домашней электропроводки – важный этап определения ее характеристик. Одно из применений данного вида замера – выяснение допустимой мощности подключаемых приборов. Проще всего решить вопрос, зная, как измерить силу тока мультиметром – этот универсальный прибор есть в большинстве домов.

Содержание статьи

  • 1 Тип проводки и ее параметры
  • 2 Как правильно проверить ток в розетке мультиметром
  • 3 Как измерить силу тока мультиметром на аккумуляторе
  • 4 Заключение
    • 4.1 Похожие статьи

Тип проводки и ее параметры

В домашних условиях чаще всего приходится иметь дело с переменным током, гораздо реже – с постоянным. Обычно постоянный ток замеряется в аккумуляторах и батареях, домовая проводка всегда работает на переменном. Даже если электросеть запитана от аккумуляторов (резервный источник питания, основной при отсутствии централизованного энергоснабжения), в ней обязательно присутствует «переходник» — устройство, преобразующее постоянный ток в переменный.

Разбираясь, как измерить ток мультиметром, надо четко уяснить: для работы с постоянным током используют сегмент DCA (A-) мультиметра, для замеров переменного – сектор ACA (A~). Обозначения связаны с аббревиатурами английских терминов: direct current amperage (DCA) и alternating current amperage (ACA) – это обозначение переменного тока на мультиметре.

Обычно мультиметры позволяют замерять микротоки – до 200 мА – и более сильные (до 10А). Приборы, допускающие замеры в более мощных электросетях, имеют дополнительное гнездо для штекера (щупа) с обозначением 20А. Обычно в моделях с четырьмя разъемами два предназначены для измерения силы тока в разном диапазоне, одно – для остальных измерений (напряжение, сопротивление).

Общий (универсальный) для всех видом замеров разъем COM (COMMON) предназначен для минусового (черного) щупа мультиметра.

Таким образом, чтобы замерить ток мультиметром, необходимо включить черный щуп в разъем COM, а красный – в гнездо для проверки микротоков или обычных токов. Для розеток и выключателей регулятор прибора выставляется в сектор переменного напряжения, для аккумуляторов и батарей – постоянного. При неизвестном заранее уровне выбирается самое большое из допустимых устройством значений.

Важно: если в розетку (на выключатель) не подключено никакое энергопотребляющее устройство, электрическая цепь разомкнута и тока в ней нет!!! Замерять силу тока непосредственно в розетке или на контактах выключателя бесполезно и опасно! При этом происходит короткое замыкание.



Как правильно проверить ток в розетке мультиметром

Засовывать щупы в розетку к контактам фазы и ноля нельзя, для выполнения проверки необходимо подключить «нагрузку», то есть любой электроприбор.

Ниже показана схема для замера тока трансформатора, в качестве нагрузки к его контактам подключена обычная лампа накаливания. Как видно по показаниям дисплея, ток составляет 1,14 А. Важно понимать – в домовой электросети показатели выше, поэтому не стоит рисковать, напрямую «закорачивая» фазу и ноль щупами мультиметра.

Фактически для проверки выполняется такая последовательность действий:

  1. отключается ток в выбранной для замеров розетке (автоматом на щитке). Проверить, подключена розетка или нет, можно с помощью замера напряжения мультиметром. Эта процедура безопасна даже под нагрузкой;
  2. с розетки снимается лицевая (защитная часть) так, чтобы был прямой доступ к контактам. После этого к одному из них, например, фазному, подключается контакт через клеммник от вилки (провода) любого маломощного электроприбора – настольной лампы, например;

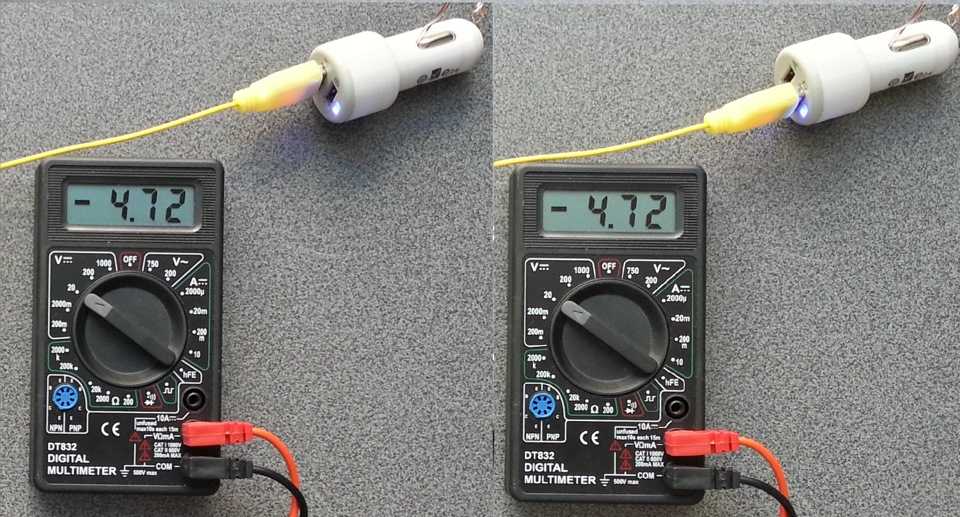

  3. далее, как показано на иллюстрации, также через клеммники, свободный штырек вилки (провод лампы) к одному из щупов, свободный контакт розетки – к другому. В большинстве современных мультиметров полярность подключения (куда подключать плюсовый щуп, куда минусовый) не важна, показания на дисплее будут одинаковыми. При перепутанной полярности рядом с цифрами появится знак «-»;
  4. после выполненных подключений розетку снова включат в общедомовую цепь автоматом. После перевода выключателя лампы в положение «ON» можно проводить замер. Для разных приборов-потребителей ток будет различаться. Так, при подключении обычной лампы накаливания ток составить около половины ампера.

Как измерить силу тока мультиметром на аккумуляторе

Для маломощных аккумуляторов и батареек замер силы тока проще, чем для сети с переменным током.

Измерение силы тока мультиметром в этом случае проводится на диапазоне измерений «постоянный ток», величина выставляется с учетом маркировки аккумулятора или, при отсутствии данных, на максимально допустимое значение диапазона.

Замеры также, как и в случае с переменным током, производятся в присутствии «нагрузки», контакты подключаются параллельно.

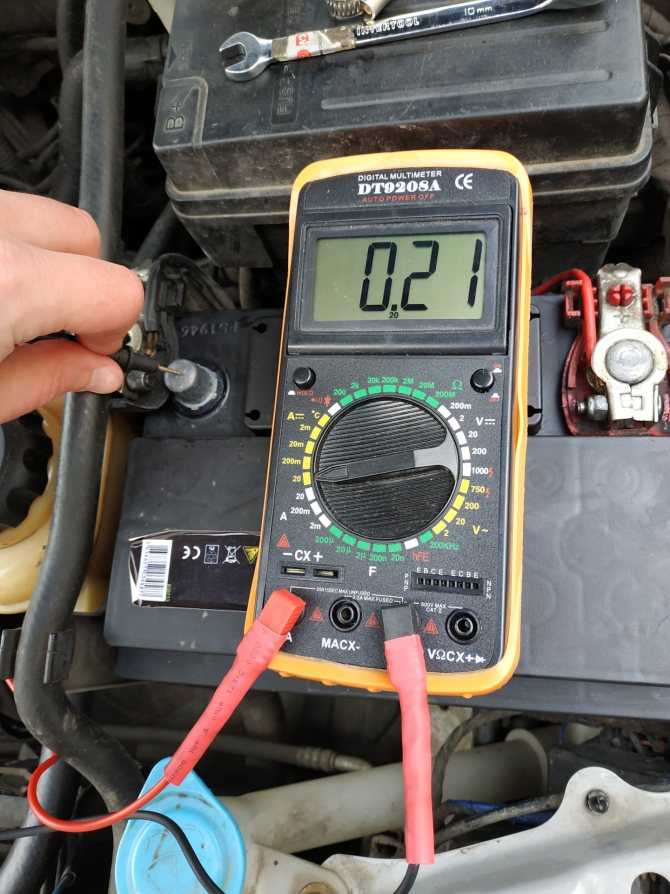

Схема для замера тока в автомобильном аккумуляторе приводится ниже. Важно: здесь измеряется ток утечки.

Заключение

При работе с мощными энергопотребителями при замерах любого типа проводки – с постоянным или переменным током – необходима предельная осторожность и соблюдение правил безопасности. В противном случае лучшим исходом будет выход из строя мультиметра.



Как измерить ток мультиметром?

Galvin Power поддерживается считывателем. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию бесплатно для вас. Узнать больше

Написано Эдвином Джонсом  / Факт проверен Эндрю Райтом

Научиться измерять силу тока с помощью мультиметра достаточно просто, так как это устройство очень простое в использовании. Это руководство поможет вам точно и правильно проверить усилители с помощью цифрового мультиметра, независимо от того, используете ли вы базовую модель или более продвинутую модель с дополнительными функциями и аксессуарами.

Важно знать, какие настройки выбрать и как лучше всего действовать при использовании мультиметра для проверки усилителей.

Содержание

  • Подготовьте следующее
  • Несколько важных примечаний, прежде чем мы начнем
  • Пошаговые инструкции по использованию мультиметра для измерения силы тока
    • 1. Проверьте номиналы, с которыми вы работаете.
    • 2. Проверьте предохранители.
    • 3. Вставьте красный провод в клемму усилителя (A), а черный провод в клемму заземления (COM).
    • 4. Установите мультиметр на переменный или постоянный ток.
    • 5. Подключите мультиметр последовательно к источнику и получите показания.
  • Проверка тока холодного пуска автомобильного аккумулятора
  • Несколько советов, которые стоит принять к сведению
  • Часто задаваемые вопросы
  • Заключение

Подготовьте следующее

    5 Мультиметр

  • Перчатки

Несколько важных замечаний, прежде чем мы начнем

  • Эти шаги относятся к мультиметрам производства Klein и Fluke. Тем не менее, они, безусловно, дадут вам хорошее представление о том, как работают и должны эксплуатироваться большинство мультиметров.
  • Максимальный ток, который может выдержать большинство мультиметров, составляет 10 или 20 А. Не пытайтесь превысить эту цифру, так как это приведет к перегоранию предохранителя и сделает счетчик бесполезным.

Если вы хотите измерить большую силу тока, вам понадобятся клещи, для которых потребуется другой набор инструкций.

Обратите внимание, что некоторые люди могут сказать, что вам нужно «определить силу тока с помощью мультиметра с клещами», хотя на самом деле они имеют в виду токоизмерительные клещи. Суть в том, что не путайте их.

  • Цепь, которую вы измеряете, переменного или постоянного тока? Большинство современных мультиметров могут измерять и то, и другое. Однако некоторые мультиметры могут измерять переменный ток, но не могут измерять постоянный ток.

Всегда сначала проверяйте это и убедитесь, что вы используете правильный мультиметр для ваших целей.

  • Не путайте вольт-ампер (вольт-ампер) с током, поскольку первое больше связано с ваттами, чем с чем-либо еще.

Пошаговые инструкции по использованию мультиметра для измерения силы тока

1. Проверьте номиналы, с которыми вы работаете.

Как можно чаще я не пропускаю эти меры безопасности, прежде чем приступать к измерению силы тока батареи:

  • Вы уверены в максимальном токе вашего мультиметра? Обычно он напечатан на задней панели мультиметра. Если вы не можете его найти, обратитесь к руководству или веб-сайту магазина, в котором вы его приобрели.
  • Ваш источник питания рассчитан на 10 или 20 А или менее? Посмотрите на шильдик устройства или гаджета для подтверждения. Если вы проверяете автомобильный аккумулятор, посмотрите спецификацию, называемую усилителями холодного пуска (сокращенно CCA).

2. Проверьте предохранители.

Перед запуском никогда не забывайте проверять, в рабочем ли состоянии предохранители мультиметра. Для этого вставьте красный щуп в клемму ампер (А) или микроампер (мА), в зависимости от того, какой предохранитель вы хотите проверить.

После этого поверните циферблат мультиметра в любое положение, кроме того, которое обозначено символом ампер. Устройство должно издать звуковой сигнал и отобразить слова «LEAD» — по крайней мере, это должно произойти, если вы проверяете силу тока с помощью мультиметра Fluke.

Это значит, что можно идти. Если звукового сигнала нет, предохранители, вероятно, больше не работают, и счетчик необходимо отремонтировать.

При использовании мультиметра Кляйна значок LEAD должен отображаться, если перегорели предохранители или если вы неправильно вставили провод по отношению к текущему положению циферблата.

3. Вставьте красный провод в клемму усилителя (A), а черный провод в клемму заземления (COM).

Я рекомендую всегда сначала использовать клемму усилителя (A) при получении показаний силы тока, особенно если вы не уверены, имеет ли источник высокий или низкий ток.

Почему? Потому что с самого начала установка на более низкую клемму в микроамперах (мА) повышает риск перегорания предохранителя, который рассчитан только на этот более низкий ток.

Если вы хотите измерить потребление тока устройством, которое, как вы уверены, имеет низкий номинальный ток, то вместо этого вы можете вставить провод в миллиамперный терминал.

Теперь вы можете взять черный провод и подключить его к клемме заземления (COM). После этого поверните циферблат или ручку, пока она не будет установлена ​​в положение A или миллиампер.

4. Установите измеритель на переменный или постоянный ток.

При повороте ручки мультиметр должен автоматически включаться. Когда он включен, вам нужно установить измеритель на переменный или постоянный ток, в зависимости от того, что подходит для источника, который вы измеряете.

Для некоторых мультиметров Fluke достаточно нажать желтую кнопку «Функция», чтобы переключиться между переменным и постоянным током.

На устройствах Кляйна вам, возможно, придется нажать красную кнопку «Выбор», если параметр (например, Вольты, Амперы и т. д.) отмечен как символами переменного, так и постоянного тока. В противном случае вам нужно будет установить настройку усилителя на мультиметре в положение переменного или постоянного тока.

Чтобы быстро различать символы на аналоговых устройствах, всегда помните, что волнообразные линии относятся к переменному току, а прямая линия обозначает постоянный ток.

5. Подключите мультиметр последовательно к источнику, затем получите показания.

Независимо от того, измеряете ли вы силу тока простой цепи, которую вы построили с нуля, или компонента или гаджета в цепи 240 В, вам необходимо подключить мультиметр последовательно. Это единственный способ обеспечить точные показания силы тока.

  • Для этого вам необходимо создать разрыв или разъединение на любой доступной клемме в цепи, поскольку измерения тока остаются одинаковыми во всей электрической цепи.
  • В некоторых случаях вам придется отпаивать или отсоединять провода от одного конца цепи компонента.

Прикоснитесь щупом красного щупа к клемме (т. е. точке, где вы сделали размыкание в цепи), предпочтительно к плюсу. Зонд черного провода должен соединиться с проводом, который вы отсоединили, чтобы замкнуть цепь. Теперь мультиметр является его частью!

Если вы выполнили каждый шаг до тройника, мультиметр должен автоматически отображать правильное значение силы тока. Как только вы удалите щуп (т.е. разомкнете цепь), число должно упасть. Всегда обращайте внимание на отображаемую цифру, пока щуп касается источника питания.

Проверка силы тока при холодном пуске автомобильного аккумулятора

Предположим, вы хотите проверить правильность значений тока при холодном пуске, указанном на этикетке аккумулятора вашего автомобиля, или вы проверяете общее состояние аккумулятора. Это один из хороших способов проверки автомобильного аккумулятора мультиметром.

Для этих шагов я буду использовать стандартную батарею 12 В:

  • Подсоедините красный и черный щупы к положительным и отрицательным выводам соответственно. Затем установите шкалу мультиметра в положение напряжения постоянного тока.
  • Включите зажигание автомобиля, затем оставьте двигатель включенным. За все это время показания напряжения не должны опускаться ниже 10. Ничего страшного, если значение будет немного выше.
  • Если показания не падают и остаются стабильными, значит батарея в хорошем состоянии. В противном случае, если оно упадет ниже 10 В, скажем, до 5 В, возможно, вы имеете дело с аккумулятором, который требует замены.

Пара советов, которые стоит принять к сведению

  • Лучше каждый раз подключать провода к заземлению цепи, чтобы защитить свои гаджеты и себя
  • Всегда проверяйте мультиметр, его разъемы и щупы на наличие явных признаков повреждения. Никогда не работайте со сломанными щупами, если вам дорога ваша жизнь!
  • Для подключения макетной платы мультиметра для измерения тока: вставьте черный щуп в COM-порт, а красный щуп в мА-порт. Для измерения подсоедините черный щуп к минусу, а красный к плюсу.

Часто задаваемые вопросы

Что такое символ ампер на мультиметре?

Обозначается заглавной буквой «А». С другой стороны, символы «мкА» и «мА» обозначают микроампер и миллиампер соответственно.

Чем усилитель постоянного тока отличается от усилителя переменного тока?

Они оба относятся к тому, как движутся электроны. Постоянный ток течет в одном направлении, а переменный ток течет назад и вперед в нескольких циклах.

Как проверить силу тока на проводе?

Вы можете использовать токоизмерительные клещи (то есть токоизмерительные клещи) или мультиметр.

Самый быстрый способ сделать это — использовать токоизмерительные клещи. Просто установите его на переменный или постоянный ток, затем установите диапазон измерения (от 0 до 600 А и даже до 2500 А, в зависимости от используемой модели).

После этого зацепите измеритель за любую часть провода под напряжением, чтобы начать измерения.

Заключение

Теперь, когда вы знаете, как измерять силу тока мультиметром, весь процесс довольно прост, верно?

  • Перед измерением обратите внимание на общий номинальный ток вашего мультиметра и нагрузки, а также на переменный или постоянный ток.
  • Проверьте исправность мультиметра, особенно его предохранителей.
  • Вставьте провода в клеммы, соответствующие силе тока, установите циферблаты в подходящие положения, затем установите измеритель на переменный или постоянный ток.
  • Подсоедините мультиметр последовательно, затем получите показания.
  • При проверке CCA аккумуляторной батареи вашего автомобиля убедитесь, что вы подключили щупы к нужным клеммам, прежде чем включать зажигание для точных измерений.

Эдвин Джонс

Меня зовут Эдвин Джонс, я отвечаю за разработку контента для Galvinpower. Я стремлюсь использовать свой опыт в маркетинге для создания надежной и необходимой информации, чтобы помочь нашим читателям. Было весело работать с Эндрю и применять его невероятные знания к нашему контенту.

Как пользоваться мультиметром. Часть 4. Измерение силы тока (силы тока)

Сначала мы обсудили, как использовать мультиметр для измерения напряжения или просто для проверки наличия напряжения. На прошлой неделе мы рассмотрели вопрос об измерении сопротивления — чтобы убедиться, что провод непрерывен и где-то не оборван. Сегодня мы обсуждаем, как использовать измеритель для измерения тока, также называемого силой тока.

Сразу скажу, что измерение тока гораздо менее распространено, чем измерение напряжения или сопротивления. В большинстве случаев схема либо работает, либо нет. Если это не так, обычно это происходит потому, что у него нет источника напряжения (что проверяется с помощью измерителя для подтверждения наличия напряжения), у него нет пути для протекания тока (что проверяется с помощью использование мультиметра для подтверждения непрерывности) или из-за неисправности детали. Таким образом, вам редко придется самостоятельно измерять , сколько тока на самом деле протекает , если вы не пытаетесь найти источник паразитного разряда батареи. Мы вернемся к этому в конце этого выпуска.

Измерение тока принципиально отличается от измерения напряжения или сопротивления. Используя формулировку, которую мы предложили несколько недель назад, измерение тока проводится с цепью , питаемой , в серии с вся цепь . Это похоже на счетчик воды в вашем доме — вся потребляемая вода проходит через счетчик, поэтому он может вращать крыльчатку внутри себя, которая используется для измерения количества протекающей воды. Когда вы подключаете счетчик к цепи и используете его для измерения тока, весь ток в цепи протекает через счетчик .

Это также измерение, для которого вам необходимо перенастроить измеритель — вы должны переместить красный провод щупа в другое гнездо, которое не используется для измерения напряжения и сопротивления.

И, как вы увидите, обычно есть выбор из двух сокетов. Если вы выберете неправильную розетку или слишком большой ток, есть вероятность, что ваш счетчик взорвется.

Помня об этих предупреждениях, давайте проведем текущее измерение. Обратите внимание, что мы используем слова «ток» и «ампераж» (единица тока) взаимозаменяемо, но шкала и гнезда измерителя не помечены буквой «С» для тока. Они помечены буквой «А» для силы тока.

Настройте мультиметр для измерения тока . Существует три шага настройки:

  1. Как и для всех измерений, поместите черный щуп в гнездо с маркировкой «COM» для «общего», что означает, что он является общим для всех измерений. Как только он появится, его никогда не нужно будет перемещать.
  2. Вставьте красный щуп в гнездо, помеченное символом «А» для силы тока. На большинстве счетчиков, даже на счетчиках с автоматическим выбором диапазона, есть два разъема — с настройкой на большую силу тока и более чувствительным настройкой на малую силу тока. На одной розетке может быть написано «А», а рядом с ней может быть напечатан номинал, например, 10 А (десять ампер). На другом может быть написано «мА» для микроампер, а рядом с ним может быть напечатан номинал, например, 300 мА. Если вы сомневаетесь, используйте настройку с более высоким значением силы тока.
  3. Поверните большой поворотный переключатель на значение силы тока, соответствующее используемой розетке. Это варьируется от метра к метру. Например, на циферблате могут быть отдельные настройки «А» и «мА», которые соответствуют гнездам «А» и «мА», или на циферблате может быть одна настройка «А». Если у вас есть какие-либо сомнения, обратитесь к документации вашего измерителя.


Мультиметр, сконфигурированный для измерения тока при высокой силе тока (красный щуп в гнезде «А», поворотный регулятор повернут в положение «А»)

Обратите внимание, что наличие внутреннего предохранителя в одной из двух розеток зависит от метра к метру. На некоторых метрах оба слиты. На других только розетка с большой силой тока (10 А) защищена предохранителем. На многих недорогих счетчиках ни то, ни другое не предохранено. Это означает, что если вы, например, подключите счетчик к цепи с потреблением 20 ампер, вы можете взорвать счетчик .

Иногда вы будете читать, что для измерения тока необходимо «вставить счетчик в цепь». Крайне редко вам нужно что-то «сращивать» в смысле перерезания провода. Однако вам нужно поставить счетчик последовательно с цепь, в которой весь ток протекает через счетчик, как если бы это был провод в цепи, как показано на рисунке ниже.


Это означает, что счетчик подключен последовательно к цепи

Перед подключением счетчика отключите питание и используйте зажимы типа «крокодил»! Почему это важно? Когда вы используете стандартный остроконечный измерительный провод для замыкания цепи при включенном питании, весь ток цепи немедленно потечет через крошечный наконечник щупа. Из-за небольшой площади поверхности зонд может нагреваться и привариваться к тестируемому объекту. Использование проводов с зажимом типа «крокодил» распределяет электрическую нагрузку по большей площади. Прикрепите их и , затем питание цепи.

По возможности подключайте счетчик к заземляющей стороне цепи . Это то же самое рассуждение, которое вы используете, когда при замене батареи вы всегда должны сначала отсоединять отрицательную клемму и подключать ее в последнюю очередь. Для измерения тока измеритель будет включен последовательно с цепью, поэтому выводы пробника находятся под напряжением так же, как и любой другой провод в цепи. Если вы подсоедините счетчик к стороне заземления цепи (как показано на рисунке выше), замыкание цепи на землю вызовет протекание питания, если цепь не была отключена, но это не может привести к полному короткому замыканию. провод питания под напряжением к земле, потому что счетчик уже находится на стороне земли. Напротив, если вы подключите измеритель к положительной стороне цепи и случайно коснетесь выводом щупа заземления, это приведет к полному замыканию питания на землю, что обязательно приведет к перегоранию предохранителя счетчика или самого счетчика.

На фотографии ниже показан счетчик, измеряющий ток на небольшом вентиляторе в цепи, которую мы сняли с автомобиля для наглядности. Положительная клемма аккумулятора подключается к положительной клемме вентилятора. Отрицательная клемма вентилятора подключается к красному выводу измерителя, а черный вывод измерителя подключается к отрицательной клемме аккумулятора. Вы не можете прочитать показания счетчика, но он показывает около 5 ампер.


Счетчик последовательно в реальной цепи, измеряющий ток

Обратите внимание, однако, что этот вид измерения обычно носит академический характер; редко когда нужно измерять текущую нагрузку с одного прибора. Теоретически электродвигатель, такой как вентилятор или электрический топливный насос, может потреблять более высокую силу тока, когда выходит из строя, но, поскольку вы редко знаете, какими должны быть точные «хорошие» показания, это нельзя считать неисправностью. окончательное измерение.

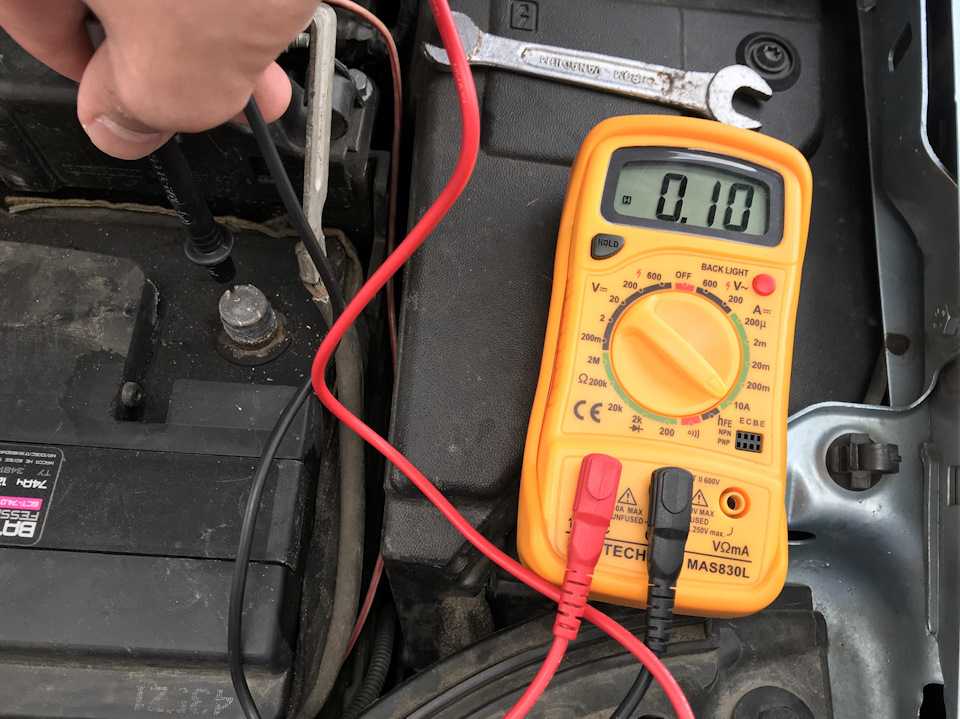

Измерение тока, чтобы найти паразитный сток и посмотреть, что убивает батарею

Как указывалось ранее, основным применением измерения тока является определение величины и источника паразитной утечки — чего-то, что остается «включенным», чего не должно быть, — что убивает батарею. Для этого мультиметр необходимо поместить между минусовой клеммой аккумулятора и кузовом автомобиля, так как нужно измерить всех тока в всех цепях.

Старый совет, как найти паразитный сток, заключается в том, чтобы подключить счетчик, как описано, вытащить предохранители, пока показания счетчика не упадут, а затем посмотреть, какие цепи подключены к этому предохранителю. Это нормально для старинного автомобиля с шестью, восемью или 12 предохранителями, но на практике это очень сложно для автомобиля с современным управлением и модулями, который может иметь десятки предохранителей и чьи модули управления могут быть подключены более чем к одному предохранителю. .

Еще одна проблема современного автомобиля заключается в том, что модулям управления может потребоваться от 5 до 45 минут, чтобы перейти в спящий режим. Вам часто нужно переключиться с настройки высокой силы тока измерителя на более чувствительную настройку низкой силы тока, чтобы диагностировать утечку, но когда вы это делаете, вы разрываете цепь, которая сбрасывает таймер перехода модулей в спящий режим.

В этом есть хитрость: купите выключатель аккумулятора и установите его на отрицательный полюс аккумулятора. Затем:

  1. Сконфигурируйте измеритель для измерения тока при высокой силе тока (10 А).
  2. Поверните выключатель-разъединитель так, чтобы он соединил аккумулятор с землей и позволил протекать току.
  3. Выключите все в машине — свет, радио, зарядные устройства USB, все.
  4. Подсоедините измеритель к выключателю аккумуляторной батареи (между отрицательным полюсом и землей). Обратите внимание, что вы подключаете измеритель к действующей цепи, поэтому некоторое количество тока начнет протекать, но по крайней мере половина его все еще должна проходить через выключатель батареи.
  5. Теперь поверните переключатель, чтобы отключить аккумулятор. Это приведет к тому, что весь ток будет протекать через счетчик. Что бы вы ни делали, ничего не включайте. Не трогайте свет и не включайте вентилятор. И что бы вы ни делали, не пытайтесь завести машину! Это приведет к тому, что сотни ампер попытаются пройти через эти тонкие провода мультиметра, и мгновенно взорвет счетчик (или, по крайней мере, перегорит предохранитель).
  6. Считать показания счетчика. Когда все в машине отключено, ток почти наверняка должен быть меньше 10А. Если показание меньше чувствительной настройки (например, 300 мА), вы можете:
    1. Нажмите переключатель, чтобы снова подключить аккумулятор.
    2. Настройте измеритель на чувствительную настройку.
    3. Переверните переключатель, чтобы повторно подключить счетчик.

Таким образом, вы можете переключиться на более чувствительные настройки без отключения питания, что приведет к сбросу таймера на модулях управления.

На приведенном ниже рисунке вышеперечисленные шаги выполнены, и мультиметр показывает 64,6 мА (миллиампер) при настройке чувствительности, что является незначительным паразитным потреблением, которое я смоделировал, оставив плафон автомобиля включенным. На современном автомобиле с блоками управления приемлемым паразитным стоком обычно считается 70 мА, но даже лучше менее 30 мА.


Аккумулятор с установленным разъединителем батареи (зеленая ручка) и измерительным прибором, подключенным к разъединителю, между отрицательной клеммой аккумулятора и землей

Обратите внимание, что все это можно обойти: вы можете купить так называемые «токоизмерительные клещи», у которых есть набор шарнирных зажимов, окружающих кабель, ток которого вы хотите измерить. Затем он индуктивно воспринимает электрическое поле, и вам не нужно «вставлять» счетчик в цепь. Они бывают нескольких разных вкусов. Существуют клещи, которые измеряют ток только , мультиметры общего назначения со встроенными клещами и приспособления для клещей, которые подключаются к стандартным измерителям.

Будьте осторожны. Во-первых, токоизмерительные клещи в основном применяются в бытовых электропроводках переменного тока (определение тока, например, потребляемого холодильником), и не все из них даже измеряют постоянный/постоянный ток. Во-вторых, чтобы быть полезным для определения паразитной тяги в автомобиле, вам нужна точность около 10 мА (одна сотая часть ампера), и вы должны заплатить приличную сумму, чтобы получить клещи с такой точностью. Если вы не профессионал, занимающийся паразитарной диагностикой, скорее всего, оно того не стоит.

Наконец, выше я сказал, что «по большей части схема либо работает, либо нет». Здесь есть заметная серая зона. В предыдущем выпуске я перечислил типы отказов цепей, и один из них был помечен как «отказ с высоким сопротивлением».
