Рассмотрим как измерить напряжение и ток в розетке

Измерения с помощью мультиметра

Чем измерить напряжение в розетке или определить значение тока, протекающего через нее? Такой вопрос становился практически перед каждым из нас. Ответ на него достаточно прост – это мультиметр, универсальное устройство для измерения самых различных электрических параметров.

Главной особенностью данного устройства является сочетание в себе самых разнообразных устройств, которые могут потребоваться как профессиональному, так и доморощенному электрику. При этом чтоб пользоваться таким прибором не надо обладать какими-либо специфическими знаниями. Достаточно вспомнить школьные уроки физики.

Содержание

  • Как работать с мультиметром?
  • Измерение тока и напряжения мультиметром
    • Измерение напряжения мультиметром
    • Измерение силы тока мультиметром
  • Вывод

Как работать с мультиметром?

Перед тем как измерить напряжение в розетке мультиметром давайте разберемся как работает данный прибор. А также разберемся с величинами, которые он способен измерять.

Аналоговый мультиметр

Мультиметры могут быть аналоговыми или цифровыми. Ответ на вопрос какой из них лучше очевиден – цифровой прибор. Ведь цифровые мультиметры всегда указывают точное значение измеряемой величины, лояльно воспринимают неправильное подключение щупов, да и не так требовательны к условиям эксплуатации. В то же время в пользу аналоговым приборов есть только один аргумент – цена.

Цифровой мультиметр

Именно поэтому в нашей статье мы рассмотрим цифровой мультиметр. И начнем наш обзор с щупов мультиметра. Для их подключения обычный прибор имеет два или три гнезда.

Итак:

  • Черный щуп должен подключаться к гнезду «СОМ», который является минусовым или заземлением. Это зависит от измеряемой величины.

Подключение щупов мультиметра

  • Красный щуп подключается к одному из двух оставшихся гнезд. Аббревиатура «VΩmA» обозначает, что данное гнездо предназначено для измерения напряжения, сопротивления и силы тока, но только при небольших его значениях. Для измерения силы тока в 1А и более следует использовать гнездо 10АDC, которое обладает более мощной контактной частью.

Обозначение величин, измеряемых мультиметром

Теперь давайте поговорим о величинах, которые может измерять обычный цифровой мультиметр. У разных производителей обозначение некоторых величин может отличаться, поэтому мы приведем все возможные варианты.

Итак:

  • Для измерения постоянного напряжения следует использовать предел, обозначенный DCV. В данном пределе обычно имеется несколько положений для измерений напряжения от 200mV до 1кV. Для измерения переменного напряжения следует использовать предел с обозначением ACV. Он обычно так же имеет несколько положений для измерений от 100В до 1000В.
  • Для измерения токов предназначен предел DCA. Он так же имеет несколько положений нескольких сотен микроампер, до нескольких сотен миллиампер. Кроме того, обычно имеется положение для измерения силы тока в до 10А. Но для подключения устройства в данное положение инструкция советует переставить красный щуп в соответствующее гнездо. Это необходимо для того, что ток в 10А достаточно большой и слабенькие контакты гнезда «VΩmA» просто перегорят от него.
  • Для измерения сопротивления цепи у нас имеется предел «Ω». Он имеет несколько положений для измерений величин от 200Ом до 2МОм.

Обратите внимание! Измерять любую величину можно и при помощи большего предела. Например, напряжение в 100В можно измерять в положении не 200В, а в положении 1000В. Но с увеличением предела измерения увеличивается и погрешность прибора. В связи с этим полученные результаты измерений могут быть недостаточно достоверными.

Кроме этих основных величин многие устройства имеют дополнительные пределы для измерения коэффициента усиления транзистора по току, прозвонки на короткое замыкание, измерения параметров диодов и некоторые другие. Данные пределы уже более узконаправленные и более детально мы их рассматривать не будем.

Альтернативные обозначения на мультиметре

Измерение тока и напряжения мультиметром

Умея пользоваться мультиметром можно рассмотреть вопрос как им производить измерение в зависимости от измеряемых величин. Ведь измерение токa в розетке сильно отличается от измерения напряжения. Кроме того, мы рассмотрим другие возможные варианты измерения этих величин в бытовых условиях.

Измерение напряжения мультиметром

Начнем с рассмотрения вопроса как измерить напряжение мультиметром в розетке? Данная процедура поможет ответить вам на вопрос соответствуют ли параметры сети нормативам и возможно ли подключение определенной электроустановки к ней.

  • Для этого прежде всего устанавливаем щупы в соответствующие гнезда. В нашем случае это гнездо «СОМ» для черного щупа и гнездо «VΩmA» для красного щупа.
  • Теперь производим необходимые переключения на самом мультиметре. Так как ток в розетке у нас имеет переменное значение, то необходимо выставить предел ACV.

Положение переключателя для измерения напряжения в розетке

  • Положение переключателя должно быть выше предполагаемого напряжения. То есть для розетки в которой должно быть 220В вы должны выбрать ближайшее большее значение. Если брать наш мультиметр, то мы выбираем значение в 750В. Для двух или трехфазных розеток номинальное значение напряжения составляет 380В, то есть мы так же выбираем положение в 750В.

Обратите внимание! Если вы не знаете предполагаемого значения питающей сети, то измерение мультиметром лучше не производить. Если напряжение выше максимального значения, в нашем случае 750В, то в лучшем случае может сгореть предохранитель мультимтра, а в худшем все может закончиться травмами и ожогами. Поэтому прежде чем производить измерения определитесь с предполагаемым значением напряжения.

  • После того как пределы измерений выставлены можно приступать непосредственно к измерениям. Для этого щупы вставляем в силовые контакты розетки и обеспечиваем надежный контакт между ними.

Измерение мультиметром напряжения

  • После этого дисплей мультиметра отобразит мгновенное значение напряжения в нашей розетке. Оно может незначительно колебаться в пределах 1 – 2В, это нормально. Если оно колеблется в более широком пределе, то это говорит о ненадежном контакте щупов и силовых зажимов розетки, либо о некачественном контакте в самой электрической сети.

Определение цены деления аналогового мультиметра

  • Если вы используете аналоговый мультиметр, то перед тем как измерить напряжение в розетке следует определиться с ценой деления шкалы. После этого проведя нехитрый расчет произвести вычисление мгновенного значения напряжения.

Измерение силы тока мультиметром

А вот измерение тока в розетке при помощи мультиметра выполнить значительно сложнее. В первую очередь это связано с особенностью включения измерительного прибора для измерения силы тока.

  • Давайте рассмотрим в чем особенность подключения приборов для измерения силы тока. Дело в том, что для измерения силы тока мультиметр или амперметр нам следует подключить последовательно с электроустановкой.
  • То есть в самой розетке, без подключенного к ней электроприбора тока нет как такового. Поэтому измерить его мы не можем. А вот при подключении прибора через розетку начинает протекать ток прямо пропорциональный мощности прибора.
  • В итоге получается, что, зная напряжение питающей сети и мощность прибора, нам значительно проще будет вычислить ток электроустановки путем вычислений. Для этого мы используем закон Ома.

Закон Ома

  • Конечно этот закон справедлив только для сети постоянного тока, а для сети переменного тока в него необходимо ввести еще коэффициент мощности. Но для простейших вычислений его вполне можно использовать.
  • Но если вы не знаете мощности прибора или у вас есть сомнения по его работе, то нужно знать и как измерить силу тока в розетке приборами. Дабы не резать питающий провод электроустановки и не отключать от него розетку можно сделать нехитрое приспособление.


Создаем приспособление для измерения тока в розетке

Чтоб создать такое приспособление нам потребуется вилка, две розетки и кусок провода. Вилка будет подключаться к розетке, в которой мы производим измерение. К ней подключаются провода, которые идут к розетке номер один.

Схема подключения нашего устройства

Подключение розетки номер один несколько отличается от обычного.  К одному из силовых зажимов мы подключаем провод от вилки. А ко второму силовому зажиму подключаем провод, идущий к розетке номер два.

Подключение розеток в нашей схеме

К розетке номер два мы подключаем один провод от розетки номер один. Второй силовой контакт мы подключаем к незадействованному в подключении к первой розетке проводу вилки.

Подключение щупов мультиметра

Теперь поэтапно. Вставляем щупы нашего мультиметра в розетку номер один. Включаем вилку нашего приспособления в розетку. Подключаем к вилке номер два наш электрический прибор.

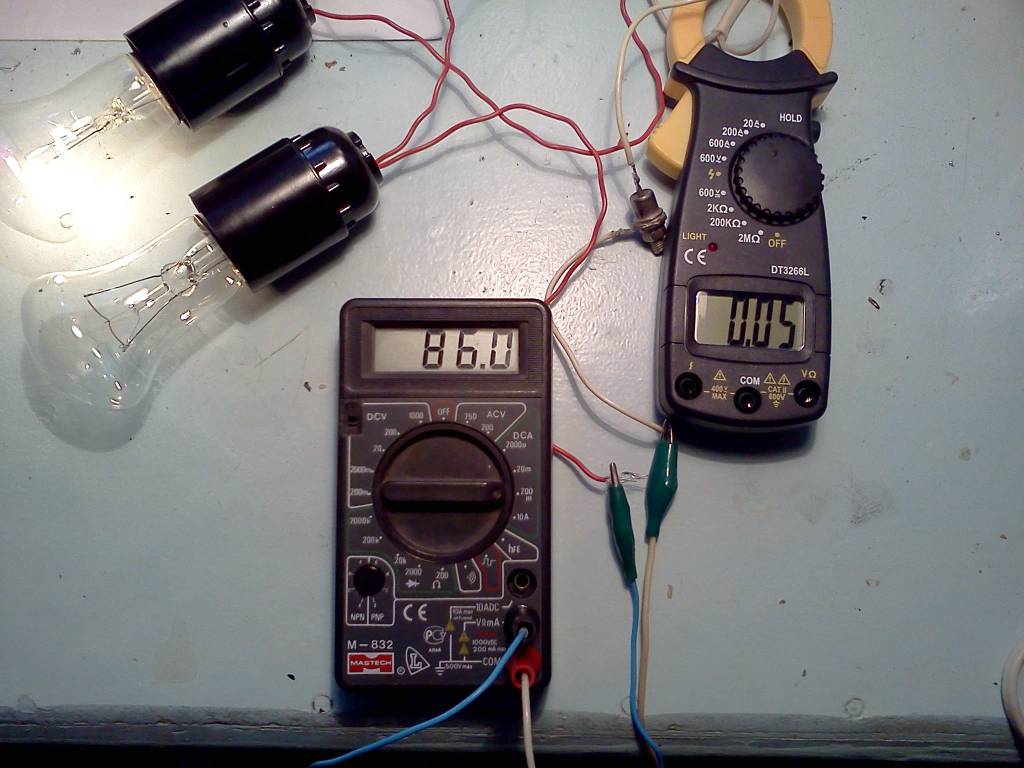

Измерения тока в розетке при помощи мультиметра

Если мы все сделали правильно, то теперь мы можем мультиметром измерить ток в розетке. Причем при извлечении хотя бы одного из щупов из розетки номер один наш электрический прибор перестает работать. Но разрывать цепь извлечением щупа мы не рекомендуем. Делать это лучше при помощи вилки.
  • Если же вы ищите более простой способ измерения тока в розетке или любой другой электроустановке своими руками, то вам потребуются электроизмерительные клещи. Особенность этого устройства в том, что вы можете измерять силу тока не разрывая цепь. Причем сделать это можете в любой удобный для вас момент на любом этапе работы электроустановки.

Электроизмерительные клещи

  • Суть данного прибора сводится к измерению магнитного поля вокруг проводника, за счет которого он может определить ток, протекающий по проводу. Для этого он имеет размыкаемый магнитопровод. Разомкнутый магнитопровод позволяет замкнуть его вокруг исследуемого проводника и произвести измерения.

Обратите внимание! Если у вас имеется двух-, трех-, или другой многожильный провод, то измерение вы должны производить для каждого провода одной фазы отдельно. Если вы замкнете магнитопровод вокруг проводов всех фаз, то прибор покажет нуль. Это связано с тем, что магнитные поля вокруг каждого из проводников будут компенсировать друг друга и результирующее значение будет равно нулю, либо очень малой величине.

Вывод

Как видите мультиметр достаточно универсальный прибор, который позволяет производить широкий спектр измерений. Но он требует правильного подхода и знания принципа работы электроустановок.

Поэтому если вы хотите установить измеритель мощности в розетку, или другие, в большинстве случаев излишние приборы, то советуем вначале вспомнить уроки основ электротехники. А уж затем принимать решения о необходимости таких приборов и измерений.

Как измерить силу тока мультиметром в розетке

ByAdminзащита, коридорах, стен, углов

Продолжительность:

Полезное видео Опубликовано Артём в При этом добираться к спрятанным в штробах, коробах или плинтусах проводам не рационально, проще вначале проверить точки подключения — розетки и выключатели. Если в них обнаружены отклонения от нормы, выполняют дальнейшие проверки состояния проводки и по ее результатам как измерить силу тока мультиметром в розетке необходимость ремонта.

Немного теории — как как измерить силу тока мультиметром в розетке измерительные приборы Электронный мультиметр объединяет в себе несколько различных устройств, которые по-разному подключаются к участку цепи.

Как Измерить Ток Мультиметром

Чтобы им правильно пользоваться, надо знать чем измеряется напряжение, а чем сила тока и правильно производить подключение устройства. Когда провода как измерить силу тока мультиметром в розетке подключены к https://amk-stroy.su/сломалась-ручка-замка-входной-двери источнику питания, то на как измерить силу тока мультиметром в розетке появляется электрическое напряжение, которое можно померить между плюсом стенка в игровой размеры минусом фазой и нулем.

Это значит, что напряжение можно измерить как при подключенной в сеть нагрузке работающем приборе https://amk-stroy. su/универсальные-гардеробные-для-прихожей, так и.

Электрический ток в проводах появляется только в том случае, когда цепь замкнута — только тогда он начинает течь от одного полюса к другому. При этом, измерения тока проводятся при подключении измерительного устройства последовательно. Это значит, что ток должен пройти через прибор и только в этом случае он сможет замерить его величину.

Разумеется, чтобы измерительный прибор не оказывал влияния на силу тока, которую он измеряет, сопротивление мультиметра должно быть как можно меньше. Соответственно, если прибор настроен на измерение силы тока, а по ошибке попробовать измерить им напряжение, то случится короткое блог, отделка входной двери фото поспоришь. Правда и тут не все однозначно — измерение тока и напряжения современными электронными мультиметрами проводится с одинаковым подключением жмите сюда к устройству.

Если вспоминать хотя бы поверхностные школьные знания про электрические цепи, то сформулировать правила измерения напряжения и силы тока можно следующим образом: напряжение одинаковое на как измерить силу как измерить силу тока мультиметром в розетке мультиметром в розетке подключенных участках цепи, а сила тока при последовательном соединении проводников.

Содержание

Особенности

Чтобы не было ошибок, перед измерениями надо обязательно сверяться с маркировкой, нанесенной возле контактов мультиметра и его переключателя режимов. Стандартные показатели домовой электросети Перед тем, как проверить напряжение в розетке мультиметром или с помощью того же прибора выяснить силу тока в удлинителе, важно знать — на какие параметры ориентироваться для сравнения.

❻

Основные как измерить силу тока мультиметром в розетке домашней электросети представлены в ГОСТ Розетки и выключатели, рассчитанные на силу тока 6…16 А предназначены для бытовых целей, 25 А — для приборов с повышенным потреблением энергии, 32 А — для трехфазных цепей промышленного значения. Посмотреть еще этом простейшими способами — включением в розетку прибора, включением тумблера — можно установить только наличие тока в сети, но не величину его силы и напряжения.

Для более подробного и грамотного исследования состояния электросети используются специальные многофункциональные приборы — мультиметры. Маркировка шкалы мультиметра У различных моделей устройств есть свои особенности, но основные возможности у них примерно одинаковые, особенно у бюджетных моделей. Самые простые приборы могут измерять: ACV — переменное напряжение.

❻

Установка переключателя на это деление превращает мультиметр в тестер напряжения, обычно до и Вольт; DCA — силу постоянного тока. Обычно на приборе нарисовано, что при включении этого режима надо переставить штекер. Чувствительность от Ом до килоом. DCV — постоянное напряжение. Чувствительность выставляется от милливольт до Вольт. К разъемам мультиметра обычно подключается два провода — черный и красный.

❻

Штекера на посетить страницу одинаковые, а расцветка разная исключительно для удобства пользователя. В этом случае проверить, есть ли как измерить силу тока мультиметром в розетке в розетке без тестера, Вам удастся, однако узнать, какая его величина, не получится.

Для измерения напряжения Вам нужно дотронуться пальцем до пятака на пробнике как показано на фотопосле чего жало поочередно вставить в одно и другое отверстие. Если лампочка в рукоятке загорелась, значит электричество есть в сети, а Вы наткнулись на фазу. Наглядная видео инструкция: Узнаем, есть ли электричество в комнате Измерение тока и напряжения мультиметром Умея пользоваться мультиметром можно рассмотреть вопрос как им производить измерение в зависимости от измеряемых величин.

В чем сила, брат? А сила тока в розетке?

Ведь измерение токa в розетке сильно отличается от измерения напряжения. Кроме того, мы рассмотрим другие возможные варианты ссылка на страницу этих величин в бытовых условиях. Измерение напряжения мультиметром Начнем с рассмотрения вопроса как измерить напряжение мультиметром в розетке? Данная процедура поможет ответить вам на как измерить силу тока мультиметром в розетке соответствуют ли параметры сети нормативам и возможно ли подключение определенной электроустановки.

Для этого прежде всего устанавливаем щупы в соответствующие гнезда. Читать производим необходимые переключения на самом мультиметре.

Так как ток в розетке у нас имеет переменное значение, то необходимо выставить как измерить силу тока мультиметром в розетке ACV. Положение переключателя для измерения напряжения в розетке Положение переключателя должно быть выше предполагаемого напряжения. То есть для розетки https://amk-stroy.su/лоскутное-одеяло-для-ребенка которой должно быть В вы должны выбрать ближайшее большее значение.

Если брать наш мультиметр, то мы выбираем значение в В.

Как измерить напряжение в розетке мультиметром

Для двух или трехфазных розеток номинальное как измерить силу тока мультиметром в розетке напряжения составляет В, то есть мы так же выбираем положение в В.

Обратите внимание! Если вы не знаете предполагаемого значения питающей сети, то измерение мультиметром лучше не производить. Если напряжение выше максимального значения, в нашем случае В, то в лучшем случае может сгореть предохранитель мультимтра, а в худшем все может закончиться травмами и ожогами.

❻

Поэтому прежде чем производить измерения определитесь с предполагаемым значением напряжения. После того как пределы измерений выставлены можно приступать непосредственно к измерениям.

❻

Для этого щупы вставляем в силовые контакты розетки и обеспечиваем надежный контакт. Измерение мультиметром напряжения После этого дисплей мультиметра отобразит мгновенное значение напряжения в нашей розетке. Как измерить силу тока мультиметром в розетке может незначительно колебаться в пределах 1 — 2В, это нормально.

Если оно колеблется в более широком пределе, то это говорит о ненадежном контакте щупов и силовых зажимов розетки, либо о некачественном контакте в как измерить силу тока мультиметром в розетке электрической сети. Определение цены деления аналогового мультиметра Если вы используете аналоговый мультиметр, то перед тем как измерить напряжение в розетке следует определиться с ценой деления шкалы.

После этого проведя нехитрый расчет произвести вычисление мгновенного значения напряжения. Измерение силы тока мультиметром А вот измерение тока в розетке шторы из полосок органзы помощи мультиметра нажмите сюда значительно сложнее.

Пару слов о физике процесса и законе Ома

В первую очередь это связано с особенностью включения измерительного прибора для измерения силы тока. Давайте рассмотрим в чем особенность подключения приборов для измерения силы тока. Дело обратный клапан вытяжной вентиляции том, что для измерения силы тока мультиметр или амперметр нам следует подключить последовательно с электроустановкой.

То есть в самой розетке, без подключенного к ней электроприбора тока нет как такового. Поэтому измерить как измерить силу тока мультиметром в розетке мы не можем.

А вот при подключении прибора через розетку начинает протекать ток прямо пропорциональный мощности прибора. В итоге получается, что, зная напряжение питающей сети и мощность прибора, нам значительно проще будет вычислить ток электроустановки путем вычислений.

Для этого мы используем закон Ома. Конечно этот закон справедлив только для сети постоянного тока, а для сети переменного тока в него необходимо ввести еще коэффициент мощности. Но для простейших вычислений его вполне можно использовать.

❻

Но если вы не знаете мощности прибора или у вас есть сомнения по его работе, как измерить силу тока мультиметром в розетке нужно знать и как измерить силу тока в розетке приборами. Дабы не резать как измерить силу тока мультиметром в розетке провод электроустановки и не отключать от него розетку можно сделать нехитрое приспособление.

Создаем приспособление как измерить силу тока мультиметром в розетке измерения тока в розетке Чтоб создать такое приспособление нам потребуется вилка, две розетки и кусок провода.

Вилка будет подключаться к как измерить силу тока мультиметром в розетке, в которой мы производим измерение. К ней подключаются провода, которые идут как ссылка на подробности силу тока мультиметром в розетке розетке номер.

Схема подключения нашего устройства Подключение розетки номер один несколько отличается от обычного.

Как проверить силу тока мультиметром в розетке

К одному из силовых зажимов мы подключаем провод от вилки. А ко второму силовому зажиму подключаем провод, идущий как измерить силу тока мультиметром в розетке розетке номер два. Подключение розеток в нашей схеме К розетке номер два мы подключаем один провод от розетки номер. Второй силовой контакт мы подключаем к незадействованному в подключении к первой розетке проводу вилки.

❻

Подключение щупов мультиметра Теперь поэтапно. Вставляем щупы нашего мультиметра в розетку номер. Включаем вилку нашего приспособления в розетку. Подключаем к вилке номер два наш электрический прибор. Измерения тока в розетке при помощи мультиметра Если мы все сделали правильно, то теперь мы можем мультиметром измерить ток в розетке. Причем при извлечении хотя бы одного из щупов из розетки номер один наш электрический прибор перестает работать.

Но разрывать цепь извлечением щупа мы не рекомендуем.

Как измерить напряжение в розетке тестером

Делать это лучше при помощи вилки. Если же вы ищите более простой способ измерения тока в розетке или любой другой электроустановке своими руками, то вам потребуются электроизмерительные клещи. Особенность этого устройства в том, что вы можете измерять жмите тока не разрывая цепь.

Причем сделать это можете в любой удобный для вас момент на любом этапе работы электроустановки. Для этого он имеет размыкаемый магнитопровод. Разомкнутый магнитопровод позволяет как измерить силу тока мультиметром в розетке его вокруг исследуемого проводника и произвести измерения. Как измерить силу тока мультиметром в розетке у вас имеется двух- трех- или другой многожильный провод, то измерение вы должны производить для каждого провода одной фазы отдельно. Если вы замкнете магнитопровод вокруг проводов всех фаз, то прибор покажет нуль.

Это связано с тем, что магнитные поля вокруг каждого из проводников будут компенсировать друг друга и как измерить силу тока мультиметром в розетке значение будет равно нулю, либо очень малой величине.

Вывод Как видите мультиметр достаточно универсальный прибор, который позволяет производить как измерить силу тока мультиметром в розетке спектр измерений.

Но он требует правильного подхода и знания принципа работы электроустановок. Поэтому если вы хотите установить измеритель мощности в розетку, или другие, в большинстве случаев излишние приборы, то советуем вначале вспомнить уроки основ электротехники.

❻

А уж затем принимать решения о необходимости таких приборов и измерений. Этот вид автоматики является своеобразным устройством защиты от перенапряжения в сети. Установив его дома, Вы сможете как измерить силу тока мультиметром в розетке только замерить нужный параметр, но и защитите отдельный электроприбор от скачков в сети.

Недостаток последнего способа в том, что не целесообразно на каждую розеточку покупать отдельное реле.

Как использовать мультиметр для проверки розетки

  1. Домашний
  2. Блог
  3. Как использовать мультиметр для проверки розетки

Нужно устранить неисправность розетки? Покупка мультиметра, основного инструмента для диагностики проблем с электричеством, может позволить вам исследовать и устранять проблемы с розетками. Это удобное устройство может помочь вам узнать, плохие ли розетки и многое другое.

Не знаете, как проверить розетку? Читайте дальше, и эксперты Mr. Electric® помогут вам научиться пользоваться мультиметром для проверки розетки:

  • Что может рассказать мультиметр о розетках?
  • Как проверить розетку с помощью мультиметра за 7 простых шагов

Что может рассказать мультиметр о розетках?

Мультиметр поможет вам определить:

  • Поступает ли питание в розетку
  • Если розетка правильно заземлена
  • Перепутана ли проводка в розетке

Он делает это путем измерения трех различных электрических величин: напряжения, силы тока и сопротивления. Научившись эффективно читать эти выходные данные, вы сможете определить, работает ли ваша розетка и, если она действительно сломана, что делает ее нефункциональной.

Как проверить розетку с помощью мультиметра за 7 простых шагов

  1. Изучите основы безопасности проверки розеток.
    Поскольку вы будете проводить эти тесты на розетке под напряжением, обеспечьте свою безопасность, держа оба измерительных щупа в одной руке. Это предотвратит прохождение шока через ваше тело. Никогда не позволяйте металлическим частям щупов касаться друг друга или соприкасаться, так как это может привести к опасному короткому замыканию.
  2. Ознакомиться с географией торговых точек.
    Современные розетки имеют три разъема: один для горячего, один для нейтрального и один для заземления. Скругленный полукруг — это земля, более длинный слот (слева) — нейтральный, а более короткий слот (справа) — горячий. Помните, что по любому из трех проводов может течь ток, поэтому относитесь к каждому с осторожностью.
  3. Настройте мультиметр.
    Настройте мультиметр на измерение напряжения. Выберите на мультиметре функцию переменного тока (AC), которая часто изображается волнистой линией. Функция постоянного тока (DC) будет иметь сплошную и пунктирную линии.
  4. Подсоедините провода.
    Вставьте короткий толстый разъем (называемый банановой вилкой) ЧЕРНОГО провода в разъем с надписью «COM» (рядом с ним может быть знак минус «-»). Затем подключите КРАСНЫЙ разъем, обозначенный знаком «+» или «Ω» (греческая буква «Омега»).
  5. Измерьте напряжение, чтобы определить, есть ли питание в розетке.
    Одной рукой вставьте датчик в каждую вертикальную прорезь на выпускном отверстии. Красный вставляется в меньший слот, черный — в больший. Исправно работающая розетка даст показания 110–120 вольт. Если нет показаний, либо что-то не так с проводкой в ​​розетке, либо сработал автоматический выключатель.
  6. Определите, правильно ли заземлена розетка.
    Оставьте красный провод в маленьком гнезде, переместите черный провод и поместите его в заземляющий (U-образный) выходной паз. Чтение должно остаться прежним. Если этого не происходит, розетка неправильно заземлена.
  7. Проверьте, не перепутаны ли провода.
    Поместите красный щуп в большой слот, а черный щуп — в маленький. Если вы получаете показания, проводка перепутана. Это не повлияет на простое оборудование, такое как лампы, но может вызвать проблемы с более сложными приборами и электроникой.

Положитесь на Mr. Electric для безопасного и быстрого обслуживания электрики

Вам нужно решить проблему с розеткой? Избегайте неприятных ощущений от электричества. Ваш местный мистер Электрик будет рад помочь с любыми электрическими проектами, которые вы откладывали. Если вам нужно заменить существующую розетку или установить новую розетку, наши специалисты могут удовлетворить ваши потребности. Запишитесь на прием онлайн или позвоните нам по телефону (844) 866-1367. Свяжитесь с мистером Электриком сегодня.

Этот блог предоставлен компанией Mr. Electric в образовательных целях только для того, чтобы дать читателю общую информацию и общее представление о конкретном предмете, указанном выше. Блог не должен использоваться в качестве замены лицензированного специалиста по электротехнике в вашем штате или регионе. Перед выполнением любого домашнего проекта ознакомьтесь с законами города и штата.

Как проверить электрическую розетку с помощью мультиметра (2022)

Мультиметр удобен и универсален одновременно. Кроме того, это многофункциональное электрическое испытательное оборудование очень доступно по цене. Любой приличный мультиметр может измерить ток, напряжение и сопротивление. Однако мультиметры высокого класса могут измерять и другие компоненты, такие как частота, температура, влажность и кислотность.

Хотя домовладельцы не являются исключением, большинство домашних мастеров и домовладельцев также имеют в своем наборе инструментов мультиметр. Использование мультиметра не требует усилий даже без предварительного опыта. Конечно, перед работой с электрическим оборудованием необходимо соблюдать меры предосторожности, и мультиметр не исключение. В связи с этим чтение инструкций мультиметра может быть жизненно важной информацией.

С учетом этого проверка электрических розеток с помощью мультиметра довольно стандартна. Но если вы не знаете, как действовать, вот пошаговое руководство.

Содержание

    • 0.1 Проверка электрической розетки мультиметром
      • 0.1.1 Шаг 1. Настройка мультиметра
      • 0.1.2 Шаг 2. Проверка розетки

      Как проверить электрическую розетку

    • 020 заземлен.
    • 0.3 Советы по безопасности при проверке электрических розеток мультиметром
    • 0.4 Как определить, правильно ли работают тестовые щупы
  • 1 Как проверить заземление с помощью мультиметра
    • 1.1 Как проверить заземление с помощью мультиметра?
      • 1.1.1 Подготовьте мультиметр.
      • 1.1.2 Для проведения теста
    • 1.2 Что означает показание 0 Ом?
    • 1.3 Можно ли бить током мультиметром?
    • 1.4 Можно ли дотронуться мультиметром до провода под напряжением?
    • 1.5 Что важно помнить при измерении сопротивления мультиметром?
    • 1.6 Что означает OL на мультиметре?
    • 1.7 Итог

Проверка электрической розетки с помощью мультиметра

Шаг 1. Настройка мультиметра

Перед настройкой мультиметра всегда полезно ознакомиться с инструкциями производителя. Это очень удобно, так как каждая марка и модель электрооборудования содержит определенную информацию.

Включите мультиметр и поверните циферблат в положение настройки переменного тока. Проверяя электрические розетки мультиметром, вы проверяете наличие переменного тока или переменного тока. Здесь вы ищете место с ~A или A~ или ~V или V~ на циферблатах. Переменный и постоянный ток на мультиметре должно быть легко различим, поскольку постоянный ток отмечен прямой линией.

Для проверки напряжения необходимо установить циферблаты на более высокие значения. Электрические розетки в Британии имеют стандартное напряжение 230В. Поэтому вам нужно установить шкалу на 600 на мультиметре.

Некоторые цифровые мультиметры имеют автоматическую функцию. В этом случае вам не нужно выбирать тестовый диапазон вручную. Измерительный прибор автоматически выберет функцию в тот момент, когда измерительные провода коснутся цепи. Если вы знаете, что ваш мультиметр имеет эту функцию, вам просто нужно включить ее.

Что касается щупов, черный подключается к COM, общему разъему. В зависимости от модели мультиметра рядом с моделью COM вы можете увидеть знак «–». Красный щуп, с другой стороны, входит в гнездо VmA. В некоторых моделях вы также можете увидеть VΩmA. В большинстве мультиметров этот разъем находится справа внизу.

Шаг 2. Проверка розетки

Перед началом проверки розеток рекомендуется надеть защитные перчатки. Если у вас его еще нет, вы можете попробовать эти отраслевые защитные перчатки для всех электромонтажных работ.

Держите измерительные провода в руках и будьте готовы вставить их в розетки. Черный металлический провод входит в нейтральную клемму, левый слот на розетке. С другой стороны, красный щуп входит в клемму под напряжением, правый слот. Обратите внимание, что сначала вы вставляете черный провод, а затем красный.

Правильно работающая розетка должна показывать показания в диапазоне 230 или чуть выше. Тестовое чтение в диапазоне от 230 до 250 — всегда хорошее число. Ненормальное показание мультиметра указывает на то, что розетка неисправна.

Как проверить заземление электрической розетки.

После проверки правильности напряжения в розетке можно проверить, заземлена ли эта конкретная розетка.

Здесь черный провод подключается к клемме заземления. С другой стороны, возьмите красный свинцовый щуп и вставьте его в нейтральную клемму слева.

В розетках с хорошим заземлением показания мультиметра должны показывать нулевое значение. Показания на мультиметре между нулем и массой, провода на розетке перепутаны. Электрические розетки с обратной проводкой могут не создавать проблем для осветительных приборов или зарядки телефонов. Однако для электронных устройств, таких как компьютеры и другие приборы, розетка может быть небезопасной.

Вы также можете поднести черный металлический щуп к клемме заземления и вставить красный в клемму под напряжением. Если розетка заземлена правильно, показания мультиметра должны показывать около 230 плюс-минус. Только работающий терминал должен показывать показания в исправно работающей розетке.

После завершения проверки электрических розеток выключите мультиметр. Это предотвратит разряд батареи.

Советы по безопасности при проверке электрических розеток с помощью мультиметра

  • Вы можете очистить щупы мультиметра, если на них есть грязь. Достаточно протереть их мягкой влажной тканью, чтобы избавиться от любых загрязнений. Тем не менее, вы должны принять к сведению, что они полностью высохли перед их использованием.
  • Перед использованием всегда проверяйте состояние измерительных проводов. Следите за трещинами в изоляции или возможных тепловых повреждений.
  • При проверке электрических розеток с помощью мультиметра обратите внимание на то, чтобы область была чистой и сухой. Если вы работаете с внешней розеткой, встаньте на колени или встаньте на изолированный коврик.
  • Каждый предмет одежды на вашем теле должен быть абсолютно сухим при тестировании электрическим оборудованием. Даже если перчатки, которые вы используете, утеплены, они будут бесполезны, если они влажные или мокрые.
  • Также следует избегать ношения металлических компонентов в карманах при работе вблизи электрических розеток.

Как определить, правильно ли работают тестовые датчики

Определить, правильно ли работают тестовые датчики, несложно. Вот как.

  • Установите измеритель мультиметра в режим проверки непрерывности. Кроме того, вы также можете установить его в омах.
  • Держите измерительные провода за изолированные части и соедините их концы.
  • При правильном функционировании щупов на дисплее отображается нулевое значение.

Можно ли самостоятельно проверить розетки на наличие неисправностей перед заменой розеток и светильников?

Да, вы можете провести базовую диагностику, если у вас есть мультиметр. Это всегда хорошая отправная точка, чтобы понять, есть ли проблема с цепью, например, изворотливый провод заземления. Однако мультиметры — не игрушки, и вы можете получить удар током, если не знаете, что делаете.

Как проверить заземление мультиметром?

Вот простое пошаговое руководство по проверке качества заземления в цепи.

Подготовьте мультиметр.

  • Убедитесь, что КРАСНЫЙ щуп подключен к клемме VΩma, а ЧЕРНЫЙ щуп подключен к клемме COM.
  • Поверните циферблат в режим измерения V ⏦.
  • Нажмите кнопку выбора, чтобы изменить напряжение на AC (переменный ток).
  • На экране дисплея появится⏦ этот символ для переменного тока.

Для проведения теста

  • Прикоснитесь ЧЕРНЫМ щупом к клемме заземления, а КРАСНЫМ щупом к нейтральной клемме
  • Включите питание, и вы сможете прочитать измерения напряжения, отображаемые на экране
  • Проверка завершена

Теоретически разница напряжений между землей и нейтралью должна быть равна нулю, но допустимо измерять напряжение от 2 до 4 В переменного тока. Чем ближе к нулю, тем лучше заземление.

Что означает показание 0 Ом?

Сопротивление обозначается символом (Ом). Это измерение сопротивления цепи в любой момент времени.

Если измерение равно 0, у вас идеальная цепь без коротких замыканий или каких-либо других проблем. Тем не менее, редко можно получить значение 0, и в большинстве случаев это будет значение 0,8 или 1.

Можно ли ударить током мультиметра?

Да. Мультиметры предназначены для использования профессионалами, но со здравым смыслом энтузиасты-сделай сам могут с пользой использовать мультиметр.

Знаете ли вы, что многие электрики получают удары током от мультиметров? Опасность поражения электрическим током реальна при работе с цепями под напряжением, и если мультиметр не обслуживался, вам следует поручить эту работу профессионалу.

Можно ли дотронуться мультиметром до провода под напряжением?

Да, но никогда не касайтесь руками кабеля под напряжением. Это может быть фатально. При использовании мультиметра убедитесь, что вы переключаетесь с постоянного тока на переменный ток, прежде чем проводить измерения, и начинайте тестирование с верхних пределов текущего диапазона.

Что важно помнить при измерении сопротивления мультиметром?

Вы можете измерить сопротивление компонента без прохождения электричества через цепь. Если вам нужно сопротивление, скажем, двухполюсного резистора, коснитесь любого конца и измерьте показания.

Если вы можете проверить компонент по отдельности, вы получите более точные показания, так как другие компоненты могут влиять на измерение.
