Как изготовить откатные ворота: Изготовление и установка откатных ворот своими руками + видео

Как правильно изготовить сварить ворота

Как самому сделать откатные ворота?

Мы постараемся ответить на этот вопрос максимально чётко в нашем обзоре, чтоб у вас была понятная и целостная инструкция.

 Итак, для того чтобы изготовить откатные ворота самостоятельно вам не потребуется специальных профессиональных навыков, а самым сложным процессом, пожалуй, будет лишь сварка рамы (каркаса).

 Первым этапом для изготовления ворот является замер. Очень важно произвести все замеры и расчёты правильно!

 Для того, чтоб промерять проём ворот самостоятельно, обратите внимание на наши рекомендации:

1.  ширина проема меряется между столбами, но зашитая часть полотна будет больше, чтоб в закрытом положении рама скрывалась за столбами. Мы, как правило, зашитую часть ворот делаем шире на ширину имеющегося столба. Например, если у вас проём 4 м и столбы из бессера 40х40 см, то зашитую часть делаем 4,4м, чтоб ворота скрывались за каждым столбом по 20см. Если у вас стоят металлические столбы 100х100 и проём 3,5 м, то зашитую часть делаем не менее 3,6 м.
2. высота рамы меряется от существующего фундамента для откатных ворот (бетонного основания, подушки). Нижней точкой является бетон, а верхней — верх материала заполнения секции забора в зоне отката ворот. Верх полотна откатных ворот должен быть не выше существующего забора. Так как мы делали замер от бетонного основания, то сама рама будет ниже на высоту роликов и направляющей балки. Мы рекомендуем использовать трубу 60х40х2мм для сварки основного каркаса и надежные комплектующие от компании Brama-Box с балкой 60х70х3,5 мм. При таком исполнении ворот, вам необходимо от предварительно сделанного замера отнять 22 см (8 см высота от бетона до низа ворот, 6 см высота направляющей балки Брама, 4 см нижняя труба рамы, 4 см верхняя труба рамы) и мы получим внутреннее расстояние между трубами каркаса ворот. Например, если ваш замер от фундамента до верха забора был 1950 мм, то внутреннее расстояние между трубами внутри рамы делаем 1730 мм.

Затем приступаем к подготовке заранее купленных труб — зачищаем и нарезаем металл в необходимый размер. Для изготовления основного каркаса мы рекомендуем использовать трубу 60х40х2 мм. Большей толщины не нужно, чтоб не утяжелять всю конструкцию ворот. Зарезать и стыковать профильную трубу 60х40 на углах под 45 градусов НЕ ОБЯЗАТЕЛЬНО. Можно приваривать их в торец и затем заварить имеющиеся отверстия или закрыть пластиковыми заглушками на силикон.

Если вы планируете заполнять створку ворот деревянным штакетником либо металлическим евроштакетником, то также понадобятся профильные трубы 40х20 мм.

 Если вы планируете заполнять створку ворот профнастилом (профлистом), то для крепления к конструкции понадобятся профильные трубы 20х20 мм.

В зависимости от ширины проема и фактической массы материала заполнения определяется необходимое количество рёбер жесткости в конструкции рамы. Иногда, для усиления жесткости каркаса необходимо предусмотреть диагональные раскосы либо подобие ферм.

Это интересно!

Профнастил придает всему изделию ворот отличную жесткость после заполнения, что минимизирует их последующее провисание при движении.

Вы наверное не раз обращали внимание на конструкцию откатных ворот ранее, и замечали уголок либо прямоугольный вылет за приделами проема — это так называемый «противовес», который необходим для правильного функционирования ворот.

 Какой же сделать правильный противовес в откатных воротах?

 — Его длина составляет 40% от существующей зоны въезда (проема).

Начинаем сварочные работы

 В первую очередь необходимо сварить каркас (прямоугольник), а затем приваривается направляющая балка. Обратите внимание на соблюдение всех диагоналей и прямых углов — используйте угольник, уровень и рулетку.

Уделите время подготовке производственного места! Удобнее всего будет варить на опорных столах, однако некоторые выполняют сварочные работы и в вертикальном положении.

Для начала, весь каркас соберите на «прихватки» — точечную сварку. Обваривать по контуру лучше позже, когда отрегулируются все размеры до миллиметра.

Если вы сварили раму, то теперь нужно закрепить к ней направляющую балку с помощью струбцин, соблюдая симметричное положение по всей длине каркаса ворот. Так как ширина трубы 60 мм, а ширина балки 70мм, то шина разместится шире каркаса на 5 мм с каждой стороны.

Каркас откатных ворот готов, теперь нужно зачистить все швы, загерметизировать стыки и подготовить изделие к покраске. Об этом подробнее читайте в следующей статье-инструкции «Как покрасить откатные ворота своими руками»

Сделать откатные ворота своими руками

Сегодня все больше людей, которые проживают в загородных домах, обращают свое внимание на откатные ворота. Некоторые думают, что самостоятельно изготовить качественные откатные ворота, практически, невозможно. Однако, на самом деле это совсем не так. Все что вам для этого потребуется – наличие всех необходимых инструментов и умение пользоваться ими.

В этой статье вы сможете узнать всю необходимую вам информацию, которая станет вам полезной, если вы задумали собственноручно изготовить откатные ворота для своего загородного участка.

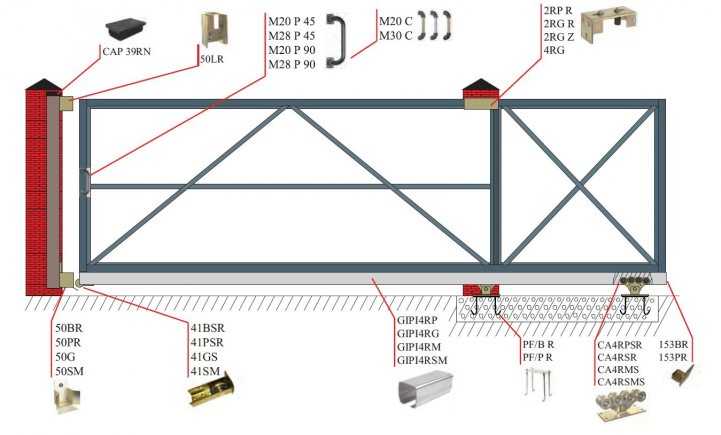

Ниже будет представлен список основных элементов такой конструкции:

1. Направляющие.
2. Верхний и нижний ловители.
3. Съемный ролик.
4. Набор кронштейнов.
5. Подставка.

Основные требования к створке откатных ворот

Если вы хотите добиться хороших показателей по стойкости к сильному ветру и плохой погоде, то вам необходимо позаботиться о том, чтобы створка была изготовлена из прочного, жесткого материала, который сможет противостоять всем ветровым нагрузкам. Закупать металл для производства створок лучше у проверенных поставщиков, которые могут предоставить вам сертификат качества.

Чертежи и макеты

Сегодня на отечественном рынке есть много компаний, которые могут предоставить вам услуги по изготовлению откатных ворот под заказ. Специалисты таких фирм самостоятельно изготавливают все чертежи, но, необходимо понимать, что основные элементы готового макета они берут в интернете. Именно поэтому, если вы решились самостоятельно сделать откатные ворота для своего дома, то все необходимые чертежи макета можно найти в сети.

Окрашивание ворот

Перед тем, как приступить к работам по покраске ворот, нужно провести ряд подготовительных мероприятий, например, обезжирить поверхность створок. Лучше использовать проверенные концентраты, которые специально предназначены для подготовки поверхностей под покраску.

Первый слой — это грунтовка. Помните, что от качества грунтовки будет зависеть срок службы ваших ворот, а также их многие технические характеристики. Далее можно переходить ко нанесению второго слоя в виде краски. Каким именно цветом окрашивать створки откатных ворот, решать только вам. Но, не забывайте о том, что покупать дешевые китайские краски ни в коем случае нельзя.

Как выбрать комплектующие для изготовления откатных ворот?

Ниже вы сможете ознакомиться с компаниями, где можно купить качественные комплектующие, на которые вам предоставят гарантию:

1. Российские – Ролтэк и Doorhan.
2. Итальянские – Came.
3. Белорусские – Alutech.

Монтаж ворот

После того, как вы закупили все необходимые материалы, подготовили инструменты, можно переходить к сборке и установке откатных ворот. Последовательная инструкция:

1. Обустройство фундамента.
2. Подготовка кабельной разводки. Она может понадобиться в том случае, если вы хотите установить откатные ворота с автоматикой.
3. Установка ворот и опорных столбов.
4. Монтаж автоматической системы открывания и закрывания.

Теперь давайте детально рассмотрим все этапы, описанные выше.

Первый этап – это обустройство фундамента из бетона под установку откатных ворот. Если ранее вы не имели опыта работы с бетонной смесью, то лучше обратитесь в компанию, где можно будет заказать комплекс услуг по заливке фундамента. Однако, если же вы можете самостоятельно провести все необходимые работы, то нужно заранее очертить всю территорию, где будет заливаться фундамент, вырыть траншеи и подготовить смесь.

Второй этап включает в себя подготовку кабелей для установки автоматической системы открывания и закрывания ворот. Здесь нужно позаботиться о том, чтобы все провода находились под защитой. То есть, их можно разместить на небольшой глубине под землей, если вы приобрели специальные провода с наличием защитного слоя, или же один раз потратить определенное количество денег и приобрести высокопрочные кабели, которые могут располагаться прямо на улице.

Третий этап – установка ворот. Нужно все тщательно продумать, заранее изобразить все схемы на бумаге, после чего, уже переходить к основным работам. Подробная инструкция:

1. Демонтировать основное полотно с передвижных тележек.
2. Провести ряд сварочных работ, чтобы надежно закрепить площадку к одному элементу.
3. Далее нужно закрепить к ним все роликовые тележки.
4. Завершающим этапом станет установка главного полотна откатных ворот на передвижные механизмы.

Чтобы правильно провести работы по монтажу внутреннего несущего профиля, нужно обратить внимание на следующие параметры:

1. Необходимо ослабить все гайки основных крепежей тележек, которые находятся выше самих роликов.
2. Нужно заранее убедиться в том, что створка может свободно ходить по тележкам.

Выбор автоматической системы открывания и закрывания воротами

Современная автоматика для откатных ворот может существенно упростить вашу повседневную жизнь. Одним из главных преимуществ использования такого механизма можно выделить то, что в плохую погоду вам не нужно будет выходить из автомобиля или своего дома, чтобы открыть/закрыть ворота. Сделать это можно будет гораздо удобнее, комфортнее и безопаснее при помощи дистанционного пульта.

Какие инструменты и оборудование вам могут понадобиться, чтобы провести работы по изготовлению и монтажу откатных ворот:

1. Инверторный сварочный аппарат.
2. Болгарка с набором дисков разного диаметра.
3. Воздушный компрессор, который может обеспечить качественную и равномерную покраску основного полотна ваших ворот.
4. Мелкие инструменты в виде молотка, дрели, уровня, рулетки и т.д.
