Гараж из профильной трубы своими руками

Некоторые люди возводят капитальные постройки для своих машин из различных блоков или кирпича, иногда предусматривая место для стоянки прямо под домом. Но лучше и проще изготовить своими руками каркас гаража из профильной трубы и обшить его листовым материалом. Этого хватит для защиты автомобиля от агрессивных явлений природы.

Содержание

  • 1 Свойства профильной трубы как материала
    • 1.1 Характеристики
    • 1.2 Размеры
    • 1.3 Толщина стенок
  • 2 Плюсы и минусы
  • 3 Составление проекта и сметы расходов
  • 4 Материалы и инструменты для работы
  • 5 Расчёт
  • 6 Пошаговая инструкция по возведению гаража из профильной трубы
    • 6.1 Подготовка фундамента
    • 6.2 Пол в гараже
    • 6.3 Монтаж каркаса
    • 6.4 Изготовление ворот
    • 6.5 Описание технологии обшивки
    • 6.6 Утепление гаража
      • 6.6.1 Минеральной ватой
      • 6.6.2 Пенопластом
      • 6.6.3 Полиуретаном
  • 7 Уход и эксплуатация за гаражом из профтрубы

Свойства профильной трубы как материала

Схема профильной трубы в разрезе

Любые трубы из металла подразделяют по нескольким параметрам, из которых наиболее существенный – поперечное сечение. Трубы по сечению бывают всего двух разновидностей – круглые и с определённым профилем, и от этого напрямую зависят некоторые характеристики материала.

К примеру, профильное сечение (чаще всего в прямоугольной форме) намного прочнее «на излом» по сравнению с круглой трубой. Особенно это заметно при нагрузках на сгиб – но одновременно с тем они заметно меньше весят (на 20-25%). Дополнительный плюс в том что профтрубы благодаря своей форме удобнее в использовании, особенно при соединении элементов с помощью болтов.

Характеристики

Регламентирует характеристики профильной трубы ГОСТ 13663-86. Он говорит, что этот материал делится на 3 вида:

  • Холоднодеформированные трубы. Другими словами, холоднотянутые трубы.
  • Горячедеформированные трубы. Изготавливаются под воздействием высокой температуры.
  • Электросварные трубы. Их производят, используя сварные технологии.

Горяче и холоднокатанные трубы не имеют швов, поэтому они надёжнее и используются не только при изготовлении металлоконструкций, но и при устройстве трубопроводов.

Размеры

Геометрические габариты влияют на стоимость материала, они регламентируются ГОСТами, к ним относятся, кроме высоты, ширины и сечения профиля, размеры стенок и длина материала. Хотя размеры определяются ГОСТом, не запрещено производство нестандартного материала со своими габаритами.

Таблица размеров прямоугольных профильных труб

Сечение профильной трубы может изменяться в пределах 10-180 мм при толщине 1-14 мм. Стандартная длина изделий зависит от способа производства и может изменяться в пределах 1,5-12,5 мм. Кроме того, любая профтруба регламентируются по составу металла.

Таблица размеров квадратных профильных труб

Толщина стенок

Эта характеристика определяет надёжность и долговечность материала, вес и область его использования. Определяется ГОСТом с учётом вида труб:

  • Для холоднодеформированных – 1-8 мм;
  • Для горячедеформированных – 4-14 мм;
  • Для электросварных – 1-5 мм.

На вес трубы влияет толщина её стенок. Знание удельной массы изделий и наружных размеров даёт возможность высчитать толщину стенок в труднодоступных местах.

Плюсы и минусы

Профильная труба, помимо прочего, хороша универсальностью и надёжностью

Металлическая профильная труба — универсальное изделие, применяемое для изготовления всевозможных конструкций. Её популярность обусловлена множеством положительных свойств:

  1. Универсальность использования. Такие изделия можно применять для любых построек. Есть множество видов профильной трубы, её используют везде – от элементов декора помещений до мощных несущих конструкций. Распространено её использование в качестве нагрузочно-декоративных частей дизайна, таких как ножки стола, перила, видимый каркас мебели.
  2. Пластичность и лёгкость. Эти свойства дают возможность при необходимости согнуть элемент конструкции. Для этого нужен только трубогиб. Используют механические, электрические и гидравлические устройства – их выбирают с учётом бюджета, задач, которые нужно выполнить, и объёма работ.
  3. Стоимость материала. Металл – доступный и прочный материал. Его стоимость окупается продолжительным сроком службы и эффективностью использования.
  4. Надёжность. Изготовленные из профтрубы конструкции могут выдержать значительные нагрузки длительное время.
  5. Разнообразие изделий. Можно подобрать и использовать трубу подходящих для вас параметров.
  6. Простота устройства конструкций. Удобная и простая форма и монолитная структура упрощают как перевозку, так и использование материала.
  7. Длительный срок службы. При качественном монтаже и правильном уходе детали из профильной трубы способны служить не один десяток лет.
  8. Стойкость к повреждениям. Хотя металл и боится коррозии, он прекрасно противостоит механическим повреждением. Кроме того, в наше время существует множество составов для защиты материала от воздействия окружающей среды.
  9. Стойкость к воздействию температур. Металлические конструкции нормально функционируют почти без изменения своих технических характеристик даже при очень высоких или низких температурах.
  10. Могут использоваться вместо арматурных элементов. Прочность и надёжность профильной трубы позволяют использовать ее даже при возведении мостов и башен.

Но, помимо множества положительных свойств, профильная труба имеет и недостатки:

  1. Сложность в изготовлении.
  2. Не имеет защиты от атмосферных воздействий и коррозии (но можно приобрести более дорогие оцинкованные профильные трубы).
  3. Её всё же сложнее гнуть, чем круглую трубу, но, как говорилось выше, с помощью специальных приспособлений можно решить эту проблему.

Составление проекта и сметы расходов

На стадии проектирования необходимо просчитать все нюансы будущей постройки

Перед началом строительства необходимо подготовить чертёж гаража. Он позволит точнее рассчитать и приобрести необходимое количество материала и даст возможность правильно провести важные этапы работы.

В проекте следует указывать не только его размеры, но и варианты соединения частей каркаса, а также способ его крепления к фундаменту. Любые точки соединений нужно просчитывать максимально точно, так же, как и места расположения рёбер жёсткости.

Традиционный и очень надёжный способ соединения профильных труб — электросварка. Она способна обеспечить качественное соединение всех элементов, которое прослужит много лет. Если вы хотите изготовить разборный гараж из профильной трубы, который можно впоследствии установить в другом месте, то его каркас нужно соединять на резьбовом крепеже, и все точки установки болтов и шпилек должны указываться в готовом проекте. Кроме того, разборные соединения дадут возможность при необходимости увеличить габариты гаража.

Варианты соединения частей каркаса и способ крепления к фундаменту обязательно стоит учесть в проекте гаража

При проектировании постройки необходимо учитывать особенности материала. Желательно обратить внимание на:

  1. Длину гаража. Необходимо выбрать такие размеры гаража, при которых потребуется минимум соединений.
  2. Способ сборки. Возможно, у вас будет гараж с разъёмными элементами, сварная или модульная конструкция.

Сварной каркас позволит вам сберечь немало времени и денег, но потребуется найти сварочный аппарат и уметь пользоваться ним.

При выборе модульной конструкции вы можете возвести гараж в любом месте

Модульную конструкцию можно легко поставить даже в чистом поле. В этом случае вы получите несколько дополнительных преимуществ:

  • Такую постройку несложно собрать даже одному человеку.
  • Возможно разобрать конструкцию и установить её в другом месте.
  • При необходимости можно увеличить размеры гаража, присоединяя дополнительные модули.

Гараж, собранный с помощью резьбовых соединений, обладает большинством преимуществ модульной конструкции.

Материалы и инструменты для работы

Подготовив подробную схему будущего гаража, несложно точно рассчитать, сколько потребуется труб, облицовочного материала, соединительных элементов и т.д.

По окончании проектирования можно покупать необходимые материалы. Конкретные рекомендации по выбору материала дать невозможно. К примеру, выбирать сечение профильных труб для изготовления каркаса гаража нужно с учётом общих габаритов сооружения. Можно использовать квадратные или прямоугольные профильные трубы.

Профильные трубы сечением 10х10 см — самый ходовой вариант

Удобно использовать материал сечением 10х10 см — такие трубы способны выдержать почти любую массу обшивки гаража: как профлисты, так и более тяжёлый материал. Остальные части каркаса (элементы кровли, рёбра жёсткости, и т.д.) можно изготовить из трубы сечением 6х6 см.

Для постройки гаража необходимо подготовить:

  • Профилированные трубы нужного сечения;
  • Профнастил;
  • Если запланированы сварные соединения – сварочный аппарат;
  • Крепёжные элементы;
  • Набор гаечных ключей;
  • Шуруповёрт или электродрель;
  • УШМ с дисками для резки металла;
  • Маркер для разметки.

При возведении кровли рекомендуется остановить выбор на профилированных листах

Для обшивки постройки удобно использовать профилированные листы, не рекомендуется применять вагонку и фанеру. Эти материалы придётся дополнительно защищать от влаги и красить.

Не удастся выполнить работу без таких обязательных инструментов, как:

  • 10-метровая рулетка, так как придётся измерять длинную профилированную трубу;
  • Электродрель с комплектом свёрл по металлу;
  • Болгарка;
  • Маркер.

Не забудьте инструменты и материалы, которые потребуются для подготовки фундамента:

  • Щебень и песок;
  • Облицовочный материал;
  • Отвес;
  • Строительный уровень;
  • Лом;
  • Штыковая лопата.

Важно! Всегда при работе с металлом используйте защитные перчатки и очки. Не стоит рисковать своим здоровьем.

Расчёт

Схема гаража в первом приближении

Во время проведения расчётов нужно учитывать 2 важных фактора:

  • Количество свободного места на вашем участке. Необходимо сразу определить, какую площадь вы можете отвести под гараж. Его нужно установить так чтобы постройка не препятствовала проезду или проходу людей. Учитывайте любые коммуникации, проложенные в почве (канализационные трубы, водопровод). Они не должны попасть под постройку
  • Габариты автомобиля и ваши потребности. Необходимо оставить достаточно места для удобного ремонта машины. Часто хозяева гаражей сносят туда старые вещи, хранят велосипед и т.д. Если гараж будет недостаточного размера, то через некоторое время в нём станет тесно и неудобно.

С учётом потребностей хозяина гаража и имеющегося места определяются размеры помещения — их указывают при составлении чертежей. Есть 2 распространённые модели гаражей с каркасом из профильной трубы: прямоугольная постройка с односкатной кровлей (чердак не предусмотрен) и конструкция такой же формы, но с двухскатной кровлей (можно сделать чердачное помещение).

Оба гаража имеют следующие стандартные габариты:

  • Длина — 6 м;
  • Ширина – 3,5 м;
  • Высота фронтона- 2,9 м;
  • Высота задней части – 2,45 м.

При необходимости размеры можно сделать больше или меньше.

Постройку с двухскатной крышей возводят по таким же размерам, только принимают высоту от пола до потолка 2,5 м и 1 м — от перекрытия до конька.

Расчёт гаража из профильной трубы на схеме

Пошаговая инструкция по возведению гаража из профильной трубы

Подготовка фундамента

Работы по возведению фундамента следует начать с выкапывания ям под столбы

Дешевле всего изготовить для такого гаража свайный или плитный фундамент. Но проще будет вместо свайного фундамента сделать столбчатое основание из шлакоблока. Сначала подготавливают на углах основания ямы примерно 1 м глубиной, в них выкладывают столбы из шлакоблоков.

Перед установкой столбов необходимо в яме насыпать подушку из мелкого щебня или крупнозернистого песка. Подушку хорошо утрамбовывают, проливая водой – это необходимо для предотвращения просадки основания, что грозит перекосом всего гаража и возможным его разрушением. Опорные столбы необходимо устанавливать выше поверхности почвы на высоту одного шлакоблока.

Внимание! Не забудьте о постройке смотровой ямы в гараже, она поможет проводить ремонт автомобиля. Для этого подготавливают прямоугольную яму посреди гаража, в ней уплотняют почву и после этого бетонируют.

Пол в гараже

Кажется, что нет разницы, какой пол вы сделаете в своем гараже. Но когда вникаешь в суть вопроса, появляется множество нюансов. У разных покрытий есть свои недостатки и положительные свойства.

Для этих построек чаще всего используют полы двух разновидностей:

  • Земляные. Наиболее бюджетная технология, но у неё множество минусов. Это утрамбованная почва. Польше пол ничем не покрывают.
  • Бетонное покрытие. Надёжный и прочный материал, но такое покрытие стоит недёшево и отнимает много времени на работу: необходимо изготовить песчано-гравийную подушку, создать надёжный гидроизоляционный слой. Можно использовать армирование и утеплить пол, сделать черновую стяжку, на которую настилают финишное покрытие. Оно бывает нескольких видов:
    • Финишная стяжка;
    • Укладка керамогранита или напольной плитки;
    • Создание наливного пола;
    • Резиновые полы;
    • Настил деревянного пола.

Сделав в гараже бетонный пол, через определённый срок хозяин гаража понимает, что это неплохой вариант но у него немало недостатков. При уборке в помещении поднимается пыль, при том она очень мелкая и проникает в маленькие щели, тонким налётом покрывая все незащищённые поверхности. Кроме того, жидкости, попавшие на поверхность бетонного пола, быстро впитываются, и после этого их очень сложно удалить. Если вы пролили масло, то в этом месте начнёт налипать грязь, а спустя время пол будет постоянно грязным.

Монтаж каркаса

Когда основание готово, можно приступить к каркасу

Постройка каркаса из профильной трубы – самый ответственный этап после заливки фундамента. Целесообразно и удобно его собирать прямо на уже подготовленном основании.

  1. Из 2 коротких и 2 длинных отрезков труб собирают нижнюю обвязку и соединяют её анкерным креплением с фундаментом.
  2. Вертикальные стойки устанавливают по углам, после этого соединяют их горизонтальными элементами.
  3. Дальше монтируют верхнюю обвязку.
  4. Когда будет изготовлена прямоугольная основа каркаса, крепят укосины (диагональные распорки) и рёбра жёсткости.
  5. Вверху конструкции монтируют фермы, на них настилают кровельное покрытие.

Изготовление ворот

Для гаражей из профильной трубы лучше всего подходят распашные ворота

В гараже с каркасом из профильной трубы можно установить обычные распашные ворота из такой же трубы с обшивкой из окрашенного или профилированного оцинкованного листа. Для такой конструкции нужно использовать специальные петли.

Перед креплением створок ворот нужно изготовить специальную раму в виде 2 прямоугольных элементов шириной 1/2 и такой же высоты как проём для ворот. Раму усиливают рёбрами жёсткости, закреплёнными по диагонали створок, и нашивают листы обшивки. Монтируют готовую раму на петли, установленные на профиль, который предварительно закреплён на обеих сторонах проёма.

Важно! Если позволяет бюджет, можно не тратить время на самостоятельное изготовление ворот, а купить готовые рулонные (рольставни) или секционные ворота.

Описание технологии обшивки

При обшивке очень важно правильно разместить первый лист

Кровлю крепят на заранее установленные фермы — она бывает односкатной или двускатной. Плоскую крышу не стоит делать, так как в зимний период на неё воздействуют серьёзные снеговые нагрузки.

Как крышу, так и стены, желательно покрыть профилированным листом. Для этого используют саморезы или болты.

Необходимо выбрать подходящий профилированный лист. Для обшивки гаража подойдёт профнастил С и НС. Цифры, указанные сразу после букв, указывают высоту «волны» материала в миллиметрах.

Несложно понять, что чем больше толщина листа и высота профиля, тем прочнее листы, но одновременно с этим и выше стоимость. По этой причине не стоит покупать для облицовки недорогой материал С-8-С-10. Для крепления таких листов потребуется увеличить количество опорных стоек, и листы от неосторожного обращения сразу деформируются. Оптимальный вариант – материал 5 мм толщиной марки НС-20.

Важно! Необходимо укладывать кровельный материал так, чтобы листы выступали за стены на 30-40 см. Это нужно, чтобы талая и дождевая вода не попадала на фундамент.

Схема обшивки гаража из профильной трубы

Во время обшивки каркаса важно правильно расположить первый лист материала. Нужно, чтобы он находился возле любой угловой стойки. Проверяют расположение листа с помощью нивелира, строительного уровня и отвеса. Следующий лист крепят, делая нахлёст на первый лист в 1 волну с использованием саморезов для профнастила. Так покрывают все стены строения, кроме передней, где будут установлены ворота.

Рекомендация! Перед вворачиванием самореза желательно просверлить в листах отверстие необходимого диаметра.

Утепление гаража

Утепление нужно проводить с внутренней стороны постройки. Сначала на стены монтируют обработанные антисептиком деревянные рейки 25х40 мм, к ним строительным степлером крепят полиэтиленовую плёнку в качестве гидроизоляции. После этого устанавливают обрешётку (подойдут тонкие деревянные бруски толщиной, равной утеплителю). Между ними укладывают теплоизоляционный материал – пенопласт, полистирол или минеральную вату. Сверху утеплителя крепят ещё один гидроизоляционный слой, после этого производят финишную отделку поверхности стен с помощью пластика, фанеры или ДСП.

Не забывайте, что при утеплении металлического гаража «съедается» солидное количество свободной площади – часть занимает сам утеплитель, пространство для проветривания и внутренняя обшивка, всего на это уйдёт 7-10 см по всему периметру помещения.

Минеральной ватой

Если решили утеплять гараж минеральной ватой, позаботьтесь о том, чтобы материал не промок

Крепление минеральной ваты производят только на обрешётку – хотя современные плиты этого материала жёсткие, они не способны держаться самостоятельно, без дополнительной опоры. Обрешётку изготавливают из реек такой же ширины, как и толщина теплоизолирующего материала, или собирают из оцинкованного профиля. Размещают опорные рейки с шагом меньше ширины плит минваты на 2-3 см. При таком расположении реек теплоизолирующий материал укладывается враспор, плиты устанавливаются прочно, и их не нужно дополнительно крепить. Хотя при желании для страховки можно закрепить дополнительно «саморезами- зонтиками».

Когда минеральная вата будет закреплена, из реек 3 см толщиной изготавливают контробрешётку. Рейки нужно набивать перпендикулярно планкам первой обрешётки. Зазор в 3 см необходим в качестве вентзазора, он служит для удаления конденсата, собирающегося в утеплителе (он появляется из-за разницы в температуре на улице и в гараже). Если не будет вентиляционного зазора, то теплоизолятор не прослужит и одного сезона.

Если в минеральной вате появится влага, то в зимний период она может замерзнуть, а когда замёрзшая вода растает, то утеплитель разрушается. Если у вас гараж топится изредка, то несколько таких периодов погубят теплоизолирующий материал. По этой причине для минваты вентзазор обязателен или нужно использовать другой утеплитель.

Для защиты минеральной ваты от влаги, поступающей изнутри гаража, необходимо сверху контробрешётки закрепить пароизоляционную мембрану. С её помощью вы перекроете путь влаге из помещения, но она не будет задерживать влагу, выходящую из теплоизолирующего материала. Крепить пароизоляцию необходимо обязательно герметично, для этого нужно накладывать полосы материала одну на другую минимум на 10 см и в конце работы проклеивать места соединения двусторонним скотчем.

Поверх получившегося пирога крепятся листы внутренней отделки. Для этого используют листы ОСБ или влагостойкую фанеру, но можно отделать гараж другими подобными материалами.

Пенопластом

В жаркую летнюю погоду в условиях гаража из профильной трубы пенопласт может начать выделять токсичные вещества

Пенопласт зарекомендовал себя хорошо как утепляющий материал, но для такой постройки он подходит плохо. Гараж с каркасом из профильной трубы в летнее время будет сильно нагреваться, а пенопласт при сильном нагреве начинает выделять токсичные вещества. Кроме того, его сложно крепить в такой конструкции. Обычно пенопласт фиксируют на стенах саморезами с широкими шляпками, но такое крепление не подойдёт для стен из профнастил — саморезы будут делать отверстия в облицовочном материале.

Можно закрепить этот материал с помощью монтажной пены или герметика. Монтажная пена хорошо удерживает пенопласт, но она одновременно отлично поглощает влагу. Если нет вентзазора, то влажная пена станет прекрасным местом для размножения насекомых, различных грибков и плесневых бактерий.

Герметик влагу не поглощает, но он потребует больших затрат, ведь необходимо использовать герметик с возможностью службы в большом температурном диапазоне. Он должен обладать высокой стойкостью к низким температурам и хорошо выдерживать летнюю жару.

Ещё один способ закрепить пенопласт на металлических листах – изготовить из оцинкованного профиля с шагом 1 метр обрешётку. Этот шаг удобен тем, что он кратен ширине листов утеплителя. Их можно просто устанавливать в пустоты и крепить к обрешётке.

Полиуретаном

Утепление гаража полиуретаном возможно только при наличии специального оборудования

Приобретает популярность теплоизоляция металлического гаража вспененным полиуретаном, его наносят на металлические листы сплошным слоем с помощью специального аппарата. Проблем в этом случае не возникает, но за эту услугу придётся заплатить – специальное оборудование для разового использования приобретать не стоит. Зато у вас не будет сложностей с монтажом утеплителя.

Уход и эксплуатация за гаражом из профтрубы

Чтобы построенный гараж служил долго и не потерял привлекательность, за металлопрофилем и облицовкой нужно ухаживать.

Профнастил – «мягкий» материал, он деформируется и покрывается вмятинами даже от ударов средней силы. Необходимо защитить облицовку от механического воздействия. Независимо от вида покрытия стен и кровли гаража его можно испортить острыми предметами, на профнастиле в поцарапанных местах металл ржавеет. По этой причине царапины и сколы защитного покрытия нужно сразу обработать антикоррозийным составом. Внутри гаража стены и потолок утепляют, после чего отделывают пластиковым профилем, плитами ОСБ или фанерой.

Иногда нужно дополнительно улучшать защиту гаража от шума с улицы. Но новые шумозащитные материалы стоят дорого. Необходимо уделить внимание дверям — их устанавливают по уровню так, чтобы они самостоятельно (под своим весом) не закрывались и не открывались.

Гаражи, в основе которых используется металлический каркас из профильной трубы, получаются очень прочными. Его можно построить (при наличии слесарных навыков) без привлечения специалистов. До работы необходимо определиться с конструкцией и набором нужных деталей и конструктивных элементов.

чертеж каркаса своими руками, как построить из профтрубы, фундамент


Содержание:


Достоинства и недостатки металлических гаражей
Монтаж гаража из труб
Проектирование гаража из профильной трубы
Материалы и инструменты
Обустройство фундамента
Создание каркаса из профильных труб
Дополнительные работы
Особенности конструкции гаража


Основной элемент любого гаража из труб – это каркас, к которому будут крепиться все остальные детали конструкции. Готовый каркас должен без проблем выдерживать существенные нагрузки на протяжении всего периода эксплуатации гаража. Если это требование выполняется, то итоговая конструкция получится одной из самых надежных.


Как правило, для монтажа каркаса используются профильные трубы, позволяющие добиться максимальной прочности. О том, как сделать гараж из профильной трубы, и пойдет речь в данной статье.


Достоинства и недостатки металлических гаражей


Использование металлических элементов при постройке гаража сопряжено с немалым количеством плюсов, среди которых:

  • Небольшая стоимость материалов;

  • Отсутствие необходимости создания прочного фундамента;

  • Простота монтажа;

  • Высокая прочность готовой конструкции;

  • Возможность демонтажа и перемещения всего гаража.


Небольшой вес деталей при доступной цене позволяет обойтись без основательного фундамента. Помимо непосредственных плюсов, в этом есть еще и небольшое косвенное достоинство – после завершения работ не придется тратить уйму времени на уборку строительного мусора.



Из недостатков металлических гаражей в глаза первым делом бросаются:

  • Необходимость утепления всей конструкции;

  • Плохая устойчивость к коррозии.


Нельзя сказать, что эти недостатки присущи исключительно гаражам из металлических труб – даже самую массивную кирпичную конструкцию приходится утеплять. Зато гараж из профтрубы в целом обходится дешевле, поэтому затраты на теплоизоляцию не покажутся столь существенными, как могли бы в ином случае.



От воздействия коррозии тоже можно защититься – например, используя металл, не поддающийся ее влиянию. Неплохо зарекомендовал себя на практике метод покрытия металлических деталей конструкции краской или антикоррозионными веществами. Чтобы еще сильнее снизить риск возникновения ржавчины, можно обустроить в гараже хорошую вентиляционную систему.

Монтаж гаража из труб


Чтобы собрать гараж из профильной трубы, необходимо провести работу, включающую в себя следующие шаги:

  • Проектирование конструкции;

  • Обустройство фундамента;

  • Создание каркаса;

  • Обшивка каркаса;

  • Установка ворот;

  • Монтаж теплоизоляции.


Проектирование включает в себя не только создание чертежа, но и определение участка, отведенного под строительство, и расчет габаритов гаража. Оптимальный вариант размеров постройки – 6 метров в длину, 3,5 в ширину и 2,5 в высоту. Чертежи гаража из профильной трубы своими руками нужно готовить заблаговременно, чтобы выполнять работу спокойно и поэтапно.



Фундамент, несмотря на небольшой вес конструкции, все же требуется. Подбирать конструкцию фундамента нужно в зависимости от особенностей грунта на участке. Для прочной и устойчивой почвы подойдет небольшой свайный фундамент, собранный из профильных труб, залитых бетоном. К верхним краям полученной конструкции привариваются металлические пластины – опоры для каркаса.


Далее производится монтаж и обшивка каркаса. Материалом для обшивки чаще всего является профнастил, который можно использовать и для кровли. Его листы прикручиваются к трубам каркаса посредством саморезов и резиновых прокладок. Каркас обшивается с трех сторон.


Последним этапом является установка ворот и утепление гаража, если в этом есть необходимость.

Проектирование гаража из профильной трубы


Перед тем, как сделать гараж из труб, необходимо создать проект, согласно которому и будут проводиться все работы. В проекте отображаются не только габариты и расположение конструкции, но и способы крепления каркаса к основанию. Все точки соединений должны рассчитываться максимально точно, равно и как места установки ребер жесткости. Детальный чертеж гаража из профильной трубы позволит грамотно выполнить все работы и точно рассчитать количество необходимого материала.



Также чертеж каркаса гаража из профильной трубы должен учитывать метод соединения элементов каркаса. Самым надежным и традиционным методом считается сварка, обеспечивающая качественное соединение металлических элементов, способное продержаться немало лет. Если гараж будет соединяться при помощи разборных крепежных соединений, то все точки их использования также должны учитываться в проекте. Разборные соединения позволят в дальнейшем перенести весь гараж на новое место или увеличить его габариты.

Материалы и инструменты


Перед работой нужно запастись необходимыми материалами и инструментами. Для сборки каркаса лучше всего использовать квадратные профильные трубы. На рынке можно найти изделия с прямоугольным сечением, которые тоже вполне подойдут для создания гаража, но работать с ними будет немного тяжелее.


Чтобы стойки каркаса могли выдерживать необходимую нагрузку, для их создания стоит использовать трубы со 100-мм стенкой – такие трубы имеют достаточную прочность, за счет которой получится достичь хорошей устойчивости постройки. Ребра жесткости обычно собираются из широких деталей, имеющих 60-мм стенку.



Кроме самих труб потребуется еще и набор инструментов, который выглядит так:

  • Электродрель и сверла по металлу;

  • Рулетка;

  • Болгарка;

  • Набор ключей;

  • Маркер.


Дрель нужна для создания крепежных отверстий на профиле. Болгарка позволяет нарезать трубы на отрезки необходимой длины. Маркер необходимо для разметки деталей при работе. Ключи с набором головок дают возможность закрепить элементы конструкции.


При обработке металлических деталей всегда обильно летит стружка, которая может нанести серьезный вред человеческому организму. Чтобы этого не произошло, при работе стоит использовать средства индивидуальной защиты – маску, защитные очки и перчатки.

Обустройство фундамента


Фундамент требуется любой крупной постройке, чтобы предотвратить ее проседание в грунт. Основание фундамента стоит поднимать над уровнем земли хотя бы на 20 см, чтобы защитить конструкцию от заливания и возможных проблем, которые иногда возникают во время атмосферных осадков.


Есть несколько традиционных способов обустройства фундамента:

  1. Цельная железобетонная плита. Этот способ является одним из самых простых, но и наиболее затратных, ведь железобетонную плиту нужно привезти и установить на свое место. К тому же, для качественного фундамента обычно требуется несколько плит. Кроме того, придется заранее провести некоторые работы по подготовке участка.

  2. Монолитная армированная стяжка. Такой вариант считается самым дешевым и не очень сложным. Дождавшись затвердевания раствора, можно смело устанавливать на него любой металлический каркас – фундамент вполне подходит даже для больших нагрузок.

  3. Бетонная стяжка, накрытая тротуарной плиткой. Этот фундамент для гаража из трубы тоже неплохо подходит, но не очень популярен.

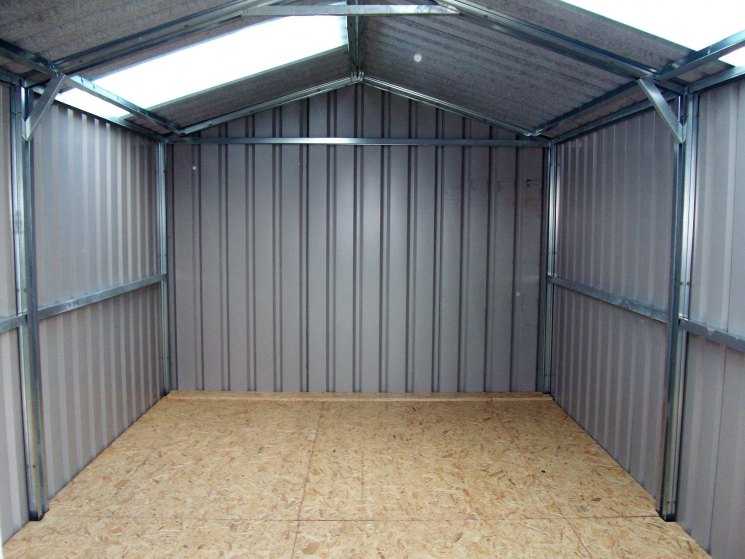

Создание каркаса из профильных труб


Когда фундамент готов, можно приступать непосредственно к возведению гаража. Первым шагом будет сборка каркаса в соответствии с проектом (прочитайте также: «Как сделать каркас из профильной трубы для дома – теория и практика»). Профильные трубы необходимо положить горизонтально на сваи и приварить так, чтобы получился цельный каркас из профильной трубы для гаража по всему его периметру.


Потом можно приступать к монтажу стоек конструкции. Для соединения вертикальных опор используются все те же горизонтальные трубы, которые нужно приварить примерно на середине высоты стоек (естественно, конкретную величину должны учитывать рассчитанные своими руками чертежи гаража из профтрубы). Когда вертикальные опоры зафиксированы, можно заняться верхней обвязкой, чтобы устанавливать кровлю. Читайте также: «Как сделать гараж из профтрубы своими руками – проектирование, выбор материалов, инструментов, инструкция по монтажу».



При постройке гаража из профильной трубы лучше всего остановиться на стандартном варианте односкатной крыши. Чтобы создать такую конструкцию, нужно удлинить одну сторону каркаса и смонтировать на верхней обвязке несколько несущих. При работе стоит следить за качеством сварных швов и прочих соединений – если нет уверенности в качестве, лучше воспользоваться обычными креплениями. Читайте также: «Как построить дом из профильной трубы по технологии каркасного строительства».

Дополнительные работы


Если гараж изначально создавался только для хранения автомобиля под крышей, то для завершения работы достаточно будет поставить ворота. Совсем другое дело, если в гараже будут проводиться различные работы – в таком случае постройка должна обязательно утепляться. Самый простой и эффективный способ утепления гаража – это внутренняя обшивка пенопластовыми плитами, которые не боятся влаги и отлично выдерживают изменения температуры. Чтобы добиться максимальной надежности, пенопласт можно зашить профнастилом.



Чтобы сохранить свободное пространство в гараже без увеличения его площади, можно использовать теплоизолирующие материалы с отражателями, которые хорошо защищают помещение от перегрева. Защититься от холодной зимы можно при помощи печки с хорошим сочетанием расхода топлива и эффективности. Из остатков профильной трубы можно сделать скамейку. Перед тем, как сделать скамейку из профтрубы своими руками, нужно лишь определиться с размерами и конструкцией.


Несколько реже, чем утепление, гаражи также дополнительно оборудуются звукоизоляцией. Конечно, такой материал обходится дорого, да и пользы гораздо меньше, чем от теплоизоляции – но иногда хозяева гаражей находят целесообразным и защиту от шума.


Заканчивая постройку гаража, нужно особое внимание уделять дверям и воротам. При их монтаже нужно пользоваться строительным уровнем и тщательно следить за тем, чтобы конструкция была ровной – в противном случае двери могут двигаться из-за собственного веса. Читайте также: «Как сделать лестницу из профильной трубы своими руками».

Особенности конструкции гаража


Есть два способа, позволяющие создать каркас гаража из профильной трубы:

  1. Сборка на месте. Такой вариант выполнения работ используется при самостоятельной работе без привлечения дополнительной рабочей силы.

  2. Модульная сборка. Если есть возможность пригласить помощников, то стоит задуматься и о возможности модульной сборки, которая подразумевает соединение стенок гаража в отдельном месте с последующим переносом и установкой на фундамент.


Модульную сборку стоит использовать и при установке двухскатной крыши гаража – так будет гораздо проще монтировать ее элементы. При проектировании кровли нужно учитывать маленький выпуск материалов за периметр стен, чтобы вода не текла прямо по ним, а падала на землю. Лучшим решением данной проблемы будет установка водоотливов.



Выбирая ворота для гаража, приходится выбирать из следующего списка:

  • Секционные;

  • Роллетные;

  • Распашные;

  • Подъемно-поворотные.


Крепить ворота лучше всего перед тем, как будет монтироваться внешняя обшивка. Сама же обшивка может выполняться как из профнастила, так и из сайдинговых панелей – правда, в последнем случае потребуется предварительный монтаж плит OSB, являющихся одновременно опорой для обшивки и неплохим тепло- и звукоизоляционным материалом.



Заключение


Построить гараж из профтрубы своими руками не очень-то и сложно. Конечно, потребуется определенный опыт и навыки, но в минимальном объеме. Если грамотно подойти к работе и на каждом этапе стараться делать все правильно, то в итоге получится конструкция, способная прослужить несколько десятилетий.

Изготовление инструмента для обжима труб из металлолома

  • по:

    • Дэйв Раунтри

Нам нравится перерабатывать эти детали — брать груду ржавого лома и превращать во что-то полезное — и этот проект YouTuber [Hands on Table] ничем не отличается. Начав с пары солидно выглядящих звездочек, одной большой, одной маленькой и соответствующей цепи, несколько кусков грубо отесанной стальной пластины были обработаны, чтобы сформировать дополнительные детали. Концентрическая (установленная сзади) пластина была временно приварена к звездочке, чтобы можно было просверлить соответствующие радиальные пазы, прежде чем ее снять. Затем звездочка была обработана внутри, чтобы добавить гладкую кромку для обжимных пальцев (это правильный термин? Мы собираемся использовать его!).

Эти пальцы начали свою жизнь как стандартные насадки 3/8″ из быстрорежущей стали, которые были отшлифованы вручную для получения желаемого профиля обжима. К каждому из них был приварен небольшой кусок стали, чтобы небольшая пружина действовала на палец, позволяя ему втягиваться в конце обжима. Мы заметили, что стальная пластина удерживается на месте с помощью небольшого магнита перед сваркой. Тепло от этого, вероятно, убьет магнитное поле за короткий промежуток времени, но они настолько дешевы, что в любом случае являются одноразовыми предметами.

Небольшое кольцо надевается на верхнюю часть узла и крепится болтами к неподвижной задней пластине. Предотвращает выпадение обжимных пальцев. Пальцы ограничены прорезями в задней пластине, поэтому в результате они могут двигаться только радиально. Когда большая звездочка вращается, они постепенно смещаются к центру, создавая приятное, ровное обжимное действие. Дополнительное механическое преимущество обеспечивается за счет вращения маленькой звездочки с помощью гаечного ключа. Очень простая штука, и, судя по внешнему виду устройства в действии, довольно эффективно обжимает шланговые фитинги, для которых оно предназначалось.

Взять что-то одно и превратить во что-то другое вполне может быть самой сутью хакерства. Мы видели много хакерских усилий по вторичному использованию, таких как эта настольная дисковая шлифовальная машина, построенная из двигателя сушильной машины. Конечно, апсайклинг не ограничивается машинами, инструментами и электронными безделушками. Вот охотничья шапка из старой юбки. И почему бы нет?

Спасибо [Зейн] за подсказку!

Posted in Tool HacksTagged цепная звездочка, кримпер, апсайклинг

Как начать, основать и развивать сварочный или производственный бизнес

Увидев, что многие сварщики, владеющие собственными мастерскими, также работают на кого-то другого, Дэвид Зелински, владелец www. gowelding.org, понял, что нужна практическая информация о построении успешного сварочного и производственного бизнеса с нуля. Его собственный опыт убедил его в том, что эта тема никогда не освещалась должным образом, и вдохновил его на написание Справочник владельца сварочного предприятия ( Рисунок 1 )

Опубликованное в сентябре 2013 г. руководство представляет собой откровенное исчерпывающее руководство, охватывающее все аспекты собственности — решение о том, какой тип бизнеса вы хотите построить, получение правильной юридической консультации, анализ вашего рынка, разработка маркетингового направления, создание сетей, составление бизнес-плана, наем и использование доступных ресурсов. В нем также представлен обзор нишевых рынков, который поможет вам сосредоточиться на тех, кого вы хотели бы обслуживать.

Зелински недавно ответил на несколько вопросов для thefabricator.com.

Вопрос : Есть ли идеальный кандидат на должность владельца сварочного бизнеса?

Zielinski : Любой владелец сварочного или производственного бизнеса должен быть общительным и не бояться отказа. Нужно иметь неудержимое желание добиться успеха и получать удовольствие от общения с людьми. Как я много раз писал в своей книге, люди покупают у людей, которые им нравятся, и это правда жизни. Чтобы преуспеть в этом или любом другом бизнесе, вам нужно нравиться выходить на улицу, чтобы представиться потенциальным клиентам, тратить бесчисленные часы на торги по контрактам, и после всего этого ваши усилия могут долго не окупаться. Помимо того, что вы общительны, вам нужен творческий подход, чтобы придумывать новые или инновационные бизнес-идеи, которые никто другой не реализует. Любой бизнес в целом — это азартная игра, и вам нужно держать лазерную фокусировку на конечной цели — заключении контрактов любой ценой!

Вопрос : И наоборот, какой тип личности не подходит для этой роли?

Зелински : Ненавижу приносить плохие новости, но вот правда. Большинство сварщиков, изготовителей и машинистов не являются хорошими кандидатами для ведения бизнеса. Профессионалы ремесла не любят вмешиваться в политику, и при этом они не общительные люди, занимающиеся продажами и нетворкингом. Если все, что вы хотите сделать, это сварить или изготовить, то бизнес определенно не для вас.

Спросите себя: готов ли я следующие несколько месяцев стучаться в двери незнакомцев? Если ответ отрицательный, то бизнес не для вас. Сварщики должны понимать, что если у вас нет платежеспособного клиента, то как вы можете рассчитывать на дугу? Это просто говорит вам, что бизнес не для вас; сэкономьте свое время и деньги на то, что вам нравится.

Вопрос : Насколько хорошо потенциальный владелец должен уметь сваривать, прежде чем рассматривать возможность открытия собственного бизнеса?

Zielinski : Все зависит от того, с чего они начинают и какую отрасль они хотят обслуживать. Поскольку на этот вопрос сложно ответить, я приведу несколько примеров: создание мобильного сварочного бизнеса для одного человека и открытие цеха по производству металлоконструкций. В книге также рассказывается об открытии производственного бизнеса.

Рис. 1:

A Мобильная сварка, выполняемая одним человеком. Я бы сказал, что вы, по крайней мере, должны быть в состоянии пройти открытый шов 6G E6010 с сертификатом сварки заполнения и крышки E7018, а также сертификацию TIG с открытым корнем из нержавеющей стали 6G на всем пути. Как минимум, вы должны иметь сертификат сварщика 4G.

Многие сварщики не хотят этого слышать, но вы должны помнить, что, поскольку вы работаете в одиночку, вам не к кому обратиться за помощью. Вы сами по себе, и вам действительно нужно знать, что вы делаете. Кроме того, есть вероятность, что вы получите работу, которая потребует от вас сварки в очень труднодоступных местах, а иногда и с зеркалами. Это просто характер бизнеса.

Металлообрабатывающий цех. Если вы открываете мастерскую по производству металлоконструкций, состоящую из одного человека, вам может подойти сертификация 3G MIG и Stick. В этом случае бизнес больше связан с изготовлением и изготовлением продукции.

С другой стороны, если у вас есть финансовая свобода для найма сварщиков и сборщиков с первого дня, вам не нужно знать, как сваривать. Тем не менее, у вас должен быть достаточно сильный опыт работы в отрасли, чтобы понимать проблемы, возникающие при работе с металлами. По моему личному мнению, многие инженеры и менеджеры проектов, работающие в наши дни, не имеют достаточной квалификации для выполнения многих из этих задач. Они, как хорошие владельцы бизнеса, достигли своих позиций, налаживая связи и продавая себя нужным людям, но на самом деле не подходят для этих должностей. Например, плохо разбираясь в металлах, они могут спешить с работой, с которой не следует торопиться, например, со сваркой хромированной трубы.

Когда речь идет о навыках сварщика, не просто дать универсальный ответ просто потому, что сварка применяется во многих отраслях. Вы никогда не могли ожидать, что владелец мобильной сварочной мастерской, обслуживающей атомные электростанции, будет иметь тот же уровень квалификации, что и владелец мастерской, производящей прицепы для гидроциклов. Каждая из них имеет разные стандарты и конечные цели: одна — это сервис, ориентированный на качество, а другая — отрасль, ориентированная на производительность и цену.

С другой стороны, вам даже не нужно знать, как сваривать, если вы работаете в отрасли достаточно долго, чтобы уловить те скрытые проблемы, которые необходимо решить, прежде чем делать ставки на определенные вакансии. Например, вы можете взять четыре часа рабочего времени, чтобы сварить 5-дюймовую трубу. труба, но сварка той самой 5-ти в. сварка трубы в труднодоступном месте может потребовать 25 или более часов. Как владелец сварочного бизнеса, вы должны хорошо разбираться в своей нишевой отрасли; иначе вы обанкротитесь!

Вопрос : Сколько времени в среднем требуется для того, чтобы новый сварочный бизнес стал прибыльным?

Zielinski : Опять же, это очень сложный вопрос, для ответа на который нужно привести несколько примеров: Самостоятельное заключение контрактов; мобильный сварочный бизнес; и цех изготовления.

Независимый подрядчик . Это лучший случай и самый простой способ начать сварочный бизнес. Это так же просто, как нанять себя в качестве независимого подрядчика для местных предприятий, которым нужна временная помощь. Все, что вам нужно, это правильная страховка и основные средства индивидуальной защиты (СИЗ). Менее чем за 1000 долларов вы можете стать прибыльным всего за несколько дней.

Мобильный сварочный бизнес. Этот вид бизнеса обычно становится прибыльным примерно через шесть месяцев. Многие расходы должны быть возмещены, прежде чем вы увидите бесплатную и четкую зарплату. Ваши расходы включают транспортное средство, сварочное и режущее оборудование, страховку, расходы на проживание и рекламу. Вы должны помнить, что чем больше вы тратите на оборудование, тем больше времени потребуется для получения прибыли. Вы можете купить бывшую в употреблении буровую установку и оборудование и сократить точку безубыточности на значительное время или потратить 100 000 долларов на буровую установку и потратить годы на безубыточность.

Производственный цех . Фаб-шопам нужен большой стартовый капитал, поэтому точка прибыльности может варьироваться от нескольких месяцев до как минимум пяти лет. Если вы строите тройники для лодок и алюминиевые аксессуары для лодок, то окупаемость может занять всего несколько недель. Если вы производите сосуды под давлением, необходимое оборудование может стоить миллионы, а это означает, что для достижения прибыльности может потребоваться 10 или более лет.

Если вы планируете открыть сварочный бизнес, вам необходимо разработать бизнес-план. Большинство сварщиков считают бизнес-планы пустой тратой времени. Правда в том, что бизнес-план даст вам очень хорошее представление о том, сколько денег и времени вам нужно для создания своего бизнеса.

Вопрос : Когда пришло время нанимать сотрудников, как лучше всего их найти и выяснить, сколько им платить?

Zielinski : Когда вы обнаружите, что тратите более 40 часов в неделю на сварку и изготовление, пора нанимать. Хотя это отличный признак того, что ваш бизнес идет хорошо, это также опасное время, потому что вы настолько заняты обслуживанием текущих клиентов, что упускаете из виду привлечение новых клиентов.

Я не предлагаю нанимать сотрудников в традиционном понимании. Помимо финансовых обязательств, вы также должны понимать, что обязательство по найму сотрудника на полную ставку также означает обязательство поддерживать человека и его семью. Как владелец бизнеса, вы должны понимать, что выживание этих людей будет зависеть от вас, и к этому нельзя относиться легкомысленно.

Я предлагаю нанять независимых подрядчиков или использовать кадровое агентство. На мой взгляд, независимые контракты — это будущее рабочих мест. Это самозанятые работники, которым обычно платят больше, чем традиционным наемным работникам, но они несут юридическую ответственность за себя. Они работают по фиксированной почасовой ставке, согласованной в контракте, и ничего не стоят вам с точки зрения страховки или других административных сборов, которые требуют традиционные сотрудники. Они не получают сверхурочную заработную плату, а после выполнения работы не получают пособия по безработице.

Подрядчики зарабатывают больше, но их наем на самом деле экономит деньги бизнеса и дает ему свободу нанимать столько рабочих, сколько необходимо. Подрядчики обычно являются начинающими владельцами сварочного бизнеса и обладают высокой квалификацией.

Для краткосрочной дополнительной работы я также рассмотрю возможность использования кадрового агентства, которое предоставляет временных работников, прежде чем брать на себя какие-либо долгосрочные финансовые обязательства.

Почасовую ставку трудно определить из-за множества различных областей и навыков сварки. В качестве основного ориентира я бы предложил действующую ставку сверхурочной работы сварщика для вашей области и отрасли, которая должна быть где-то около полуторной ставки для типа выполняемой работы.

Некоторые предложения по поиску сварщиков исходят из уст в уста, местных школ, инспекторов по сварке, магазинов сварочных материалов и таких публикаций, как Отчет о промышленных проектах и Промышленный торговец . Все это ресурсы для сварщиков, которые хотят владеть собственным бизнесом и ищут возможность работать на себя.

Другой альтернативой является заимствование сварщиков из других сварочных предприятий, которые работают медленно, и предоставление этому владельцу небольшой надбавки к почасовой ставке. В этом случае вы даете магазину, переживающему трудности, передышку и некоторый столь необходимый доход. Таким образом, все счастливы!

Вопрос : Каковы недостатки открытия собственного сварочного бизнеса?

Zielinski : Как и в любом бизнесе, недостатком являются долгосрочные обязательства. Это финансовое и географическое обязательство: как только вы начнете, вы не сможете просто встать и переехать в другое место. Как сотрудник, вы можете уволиться и уйти в любое время. У владельцев бизнеса нет такой возможности, потому что для открытия бизнеса требуется много времени, денег и работы. Кроме того, как только вы почувствуете вкус свободы и денег, которые можно получить, это станет дополнением.

Вопрос : Что, по вашему мнению, является главной причиной провала нового сварочного бизнеса, помимо очевидного – отсутствие клиентов?

Zielinski : Большинство сварочных предприятий терпят неудачу, потому что у них нет реального бизнес-плана. В моей книге есть подраздел с заголовком, который обобщает бизнес-планы: Если вы не можете спланировать, то вы должны спланировать неудачу!

Подумай об этом. Вы просто работаете столько, сколько хотите, и тратите столько, сколько хотите? Нет. Мы все планируем то, что нам нужно и чего мы хотим, исходя из суммы денег, которую мы зарабатываем за определенный период времени. Планирование бизнеса ничем не отличается от планирования жизни. Мы знаем, что нам нужно зарабатывать, и тратим соответственно тому, что можем себе позволить. Многие новые владельцы бизнеса просто не умеют планировать, и это почти всегда заканчивается провалом плана!

Вопрос : Какой аспект бизнеса чаще всего упускают из виду новые владельцы?

Зелински : Клиенты решают все! Большинство сварщиков используют бизнес как предлог для покупки личных игрушек, то есть сварочного оборудования, и забывают, что как владелец бизнеса вы больше не сварщик. Вы должны сосредоточиться на том, чтобы открыть бизнес так же, как вы ищете работу, продвигая свое резюме компаниям по найму. Реальность сварочного бизнеса такова, что вам нужно быть хорошим продавцом, который каждый день знакомится с новыми людьми.

Просто помните: вы не можете зажечь дугу, если у вас нет платежеспособного клиента, которому нужны ваши услуги.

Вопрос : Какой самый важный совет вы можете дать потенциальным владельцам.

Zielinski : Если вы хотите начать сварочный бизнес, у вас должен быть хороший бизнес-план того, как вы собираетесь его реализовать.

Моя книга полна информации о том, как это сделать, начиная от небольших независимых подрядных работ в стартапах и заканчивая заключением многомиллиардных государственных контрактов для хорошо зарекомендовавших себя предприятий. Там есть раздел, посвященный получению бесплатной государственной помощи, такой как встречи лицом к лицу с другими успешными владельцами бизнеса, которые уже сделали то, что вы пытаетесь сделать.
