Как из 380в сделать 220в: схема три фазы в одну

схема три фазы в одну

Большинство однофазных электроприборов подключаются к сети 220В, но к многоквартирным домам, гаражным кооперативам и дачным посёлкам подводится трехфазное напряжение 380В. Для питания бытовых потребителей такое напряжение не годиться, поэтому при монтаже электропроводки возникает вопрос — как из 380 сделать 220 Вольт.

В чем отличие трехфазного напряжения от однофазного

Питание всех бытовых потребителей осуществляется по четырём проводам от трёхфазной сети — три фазных (линейных) L1, L2 и L3 и один нейтральный (нулевой) проводник N, а в квартиры подводится однофазное напряжение, для которого необходимы только два проводника — нулевой и фазный.

Переменное напряжение в разных фазах сдвинуто относительно друг друга на 120° для получения вращающегося магнитного поля в электродвигателях и уменьшения тока в нейтральном проводе.

Кроме количества проводников у трёхфазной сети имеются и другие особенности:

• Напряжение в сети. В однофазной схеме есть только одна величина напряжения — между фазой L и нейтралью N, а в трёхфазной сети имеется два напряжения, отличающиеся по своему значению. Это фазное L-N, равное 220 Вольт, и линейное, между любыми двумя фазными проводами L1-L2, L2-L3 или L1-L3, равное 380 Вольт. Поэтому один из способов, как из 380 сделать 220 Вольт, это просто подключить электроприбор к нулю и фазе.
• Различное сечение проводов. В однофазной электропроводке все провода имеют одинаковое сечение и рассчитываются на полный ток потребителя, а в трёхфазной сети по нейтральному проводнику протекает только уравнительный ток. Из-за этого нейтральная жила имеет меньшее сечение по сравнению с фазными, но при этом нагрузку по фазам необходимо распределять максимально равномерно.
• Разное количество полюсов у автоматических выключателей. В однофазной сети достаточно отключать только фазный проводник, поэтому допускается установка однополюсного автомата (кроме вводного). В трёхфазной нужно отключать все фазы одновременно, из-за чего необходима установка трёхполюсного выключателя.

Схемы подключения «звезда» и «треугольник» в трехфазной сети

Передавать электроэнергию выгоднее по высоковольтным ЛЭП, поэтому питание всех жилых районов и большинства промышленных предприятий осуществляется через понижающие трансформаторы, начала вторичных обмоток, которых соединены между собой, а концам обмоток подключаются отходящие фазные провода.

Точка соединения катушек заземляется и к ней подключается нейтральный проводник. Такая схема электроснабжения называется TN и описана в ПУЭ гл.1.7.

Существует две схемы подключения электроприборов к такой сети, отличающихся подаваемым напряжением.

Самая распространенная схема соединения это «звезда». Используется при включении электроприборов, напряжение питания которых составляет 220В. При этом один из проводов каждого из аппаратов присоединяется к одной из фаз, а оставшиеся соединяются вместе и подключаются к нейтрали.

При этом мощность аппаратов может быть различной, что вызовет появление в нейтральном проводнике уравнительного тока, но напряжение на каждом из электроприборов будет постоянным (за исключением потерь в питающих кабелях).

При соединении в «звезду» трёх одинаковых электроприборов ток в нейтральном проводе отсутствует, поэтому его допускается не подключать, но при поломке одного из аппарата напряжение питания каждого из оставшихся составит 190 Вольт.

Поэтому звезда без нейтрали используется, в основном, при подключении трёхфазного электродвигателя.

Менее распространённой является схема соединения «треугольник». При этом каждый из электроприборов подключается к двум из трёх линейных проводников. Напряжение питания всех электроприборов составит 380В.

Такая схема используется в электроустановках, в которых отсутствует возможность подключения нейтрали или заземления, например, в подвижных аппаратах, питание которых осуществляется не кабелями, а при помощи токосъёмных пластин.

Плюсы и минусы трехфазной и однофазной сети

Использование для питания частного дома трёхфазного напряжения 380 В имеет ряд отличий от однофазного 220 В, поэтому при принятии решения о подключении к такой сети следует изучить все достоинства и недостатки такой схемы электроснабжения.

У трёхфазной сети есть ряд преимуществ перед однофазной:

• Меньшее сечение подходящего кабеля. При равномерном распределении нагрузки по фазам имеется возможность повышения общей мощности электроприборов.
• Подключение трёхфазных электродвигателей без дополнительных устройств и потери мощности. Обычные асинхронные электродвигатели при включении в однофазную сеть теряют значительную часть момента или необходимо приобрести специальный преобразователь.
• Дополнительные возможности модернизации и ремонта электропроводки. Зная, как из 380 получается 220, можно изменять подключение электроприборов в зависимости от конкретной ситуации.

Кроме того, в некоторых случаях подвод к зданию трёхфазного питания позволяет получить в электрокомпании разрешение на повышение потребляемой мощности.

Кроме достоинств трёхфазная схема электроснабжения имеет и недостатки:

• необходимо получить разрешение на изменение схемы в электрокомпании;
• дополнительные затраты на замену питающего кабеля;
• увеличенные размеры и стоимость аппаратуры во вводном щитке.

Где взять 220 Вольт, если в щите три фазы

Чаще всего вопрос, как из 380 сделать 220 Вольт, задают жители многоквартирных домов. В этих зданиях в подъезде на каждом этаже установлен электрощиток, к которому подходит три фазы, нейтраль, а в некоторых случаях ещё и заземление.

В таком электрощите имеется два напряжения — линейное 380В, между двумя разными фазами, и фазное 220В, между любой из фаз и нейтралью.

Фактически, для получения однофазного напряжения в трёхфазном щите необходимо двухжильный кабель присоединить к одной из фаз и нейтральной шиной. При наличии в схеме заземления желательно использовать не двухжильный, а трёхжильный кабель и подключить его следующим образом, согласно правилам цветовой маркировки кабелей:

• коричневая жила — фаза;
• синяя или голубая — нейтраль;
• жёлто-зелёная — заземление.

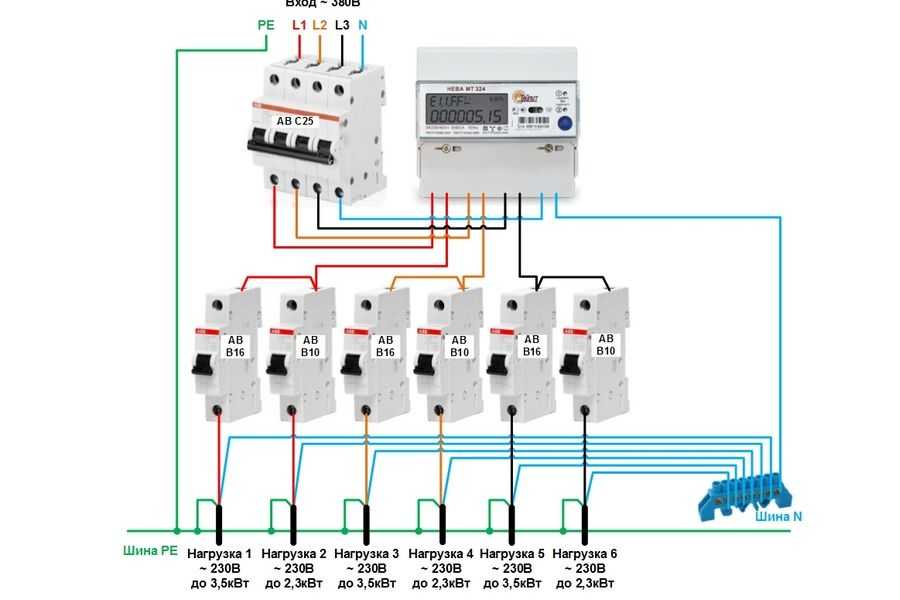

Схема как из 380 сделать 220 Вольт

Существует несколько вариантов, как из 380 сделать 220 Вольт. Схемы таких соединений должны быть известны любому опытному электромонтёру:

• Подключить однофазную нагрузку к фазному и нулевому проводам. Нейтральный проводник обычно имеет меньшее сечение, или для их поиска в четырёхжильном кабеле можно использовать мультиметр. Напряжение между фазными проводами составит 380В, а между фазой и нулём 220В.
• Использовать трансформатор 380/220. Мощность этого устройства должна быть равна или больше мощности подключаемого электроприбора. Достоинство этой схемы в меньшей опасности поражения электрическим током. Вместо обычного трансформатора можно взять автотрансформатор. Этот прибор имеет меньшие габариты, но не защищает от поражения электрическим током.

Куда подключать заземление

Кроме нейтрали и фазы в современной электропроводке используется ещё один проводник — защитное заземление. К нему присоединяются корпуса электроприборов и светильников.

При нарушении изоляции между этими деталями и элементами, находящимися под напряжением, возникает короткое замыкание или появляется ток утечки. В результате этого явления происходит отключение автоматического выключателя или дифференциальной защиты, соответственно.

В современной системе электроснабжения жилых домов используются три схемы заземления:

• TN-C. Старая система заземления, при которой заземление линий электропередач осуществляется только в подстанции, на нейтрали вторичной обмотки трансформатора, после чего к потребителю подводится совмещённый проводник PEN, выполняющий одновременно функцию заземления и нейтрали. В этом случае вместо защитного заземления имеет место защитное зануление и подключать к нему корпуса электроприборов запрещено ПУЭ 1.7.132. Для защиты людей от поражения электрическим током в такой системе необходимо использовать УЗО или дифавтомат.
• TN-C-S. Это более современная система, при которой во вводном щитке совмещённый провод PEN разделяется на нейтраль N и заземление РЕ. Место разделения при этом подключается к контуру заземления здания. Согласно ПУЭ п.1.7.135 после разделения соединение этих проводников запрещено. Заземляющий провод в квартирной электропроводке в данной системе необходимо присоединять именно к проводнику РЕ.
• TN-S. Самая современная схема, при которой электроснабжение осуществляется при помощи пяти проводов — три фазных L1, L2 и L3 , нейтраль N и заземление РЕ. В этом случае заземление присоединяется только к заземляющему проводнику.

В крайнем случае, допускается подключать защитное заземление к отдельному контуру, изготовленному согласно нормам ПУЭ п.п.1.7.100-118. В этом случае получится система заземления ТТ.

Вывод

В обычной электропроводке есть только два варианта, где взять 220 Вольт. Это подключить линию к фазному и нейтральному проводникам, кроме заземления, или использовать понижающий трансформатор. Последний метод применим не только в сети 380В, но и при любом другом напряжении.

Похожие материалы на сайте:

• Как преобразовать 220 Вольт в три фазы
• Как найти фазу и ноль
• Маркировка проводов L-N-PE

Как из 220 Вольт сделать 380 В: обзор методик и способов

Почти все бытовые электроприборы рассчитаны на напряжение 220 В. Мы, не задумываясь, включаем их в розетку и наслаждаемся работой устройств. Но иногда требуется подключить асинхронный двигатель, рассчитанный на 380 В. Для его запуска можно использовать специальную схему, которая позволяет подключать электромотор к однофазной сети, но при этом придётся смириться с потерей мощности. Можно ли однофазную сеть превратить в трехфазную и как из 220 Вольт сделать 380?

Оказывается, такая возможность есть. Существует несколько способов получить 380 В из однофазной сети. Ниже мы покажем, как это сделать, но для начала разберёмся в том, чем отличается однофазная сеть от трёхфазной.

Теория

На промышленных электростанциях генераторы вырабатывают трёхфазный ток, и повышают его напряжение до десятков и даже сотен киловольт. По линиям электропередач электричество поставляется потребителям. Но перед этим ток поступает на силовой трансформатор, который понижает напряжение до 380 В. Из распределительной подстанции электроэнергия поступает в потребительскую сеть.

В трёхфазной сети ток подаётся таким образом, что все три сдвинуты относительно друг друга на 120 градусов. Напряжение между фазами составляет 380 В, а между фазой и нейтралью 220 В (см.рис. 1). Именно это напряжение подаётся в каждую квартиру.

Рис. 1. Структура трёхфазного тока

Так как нашей целью является получение 380 В именно из однофазной сети, то перейдём к способам преобразования 220 В на 380.

Способы получения 380 Вольт из 220

Рассмотрим основные способы преобразования 220 вольт в полноценный трёхфазный ток, напряжением 380 В:

• с помощью электронного преобразователя напряжения;
• путём применения трансформатора;
• использованием трёх фаз;
• используя трёхфазный двигатель в качестве генератора;
• пользуясь конденсаторной схемой.

Преобразователь напряжения

Самый простой и надёжный способ преобразовать 220 В в 380 – купить электронный преобразователь напряжения. (см. рис. 2). Этот прибор часто называют инвертором. Гаджет прост в управлении и генерирует качественный трёхфазный ток. Правда, мощность инверторов не слишком большая, но её, как правило, хватает для большинства трёхфазных бытовых приборов.

Рис. 2. Преобразователь напряжения

Преобразователь хорош ещё и тем, что у него есть встроенная функция защиты от перегрузок и КЗ. А это значит, что электромотор не перегреется и не выйдет из строя в результате КЗ.

Высокое качество тока достигается благодаря принципу работы устройства. Инвертор сначала выпрямляет переменный однофазный ток, а затем генерирует трёхфазное напряжение с заданной частотой и со стандартным сдвигом фаз. При этом количество фаз может быть и больше чем 3 (с соответствующим углом сдвига).

Используя трансформатор

С помощью повышающего трансформатора можно получить какое угодно напряжение, в том числе и 380 В. Однако, если вас интересует трёхфазное напряжение, то необходим специальный трёхфазный трансформатор.  преобразующий однофазный ток в трёхфазный. Такие трансформаторы есть в продаже.

Обмотки трансформатора соединены звездой или треугольником. Напряжение однофазной сети подаётся на две первичные обмотки напрямую, а на третью – через конденсатор. При этом ёмкость конденсатора подбирается из расчёта 7 мкФ на каждые 100 Вт мощности.

Обратите внимание на то, что номинальное напряжение конденсатора не должно быть ниже 400 В. Такое устройство нельзя включать без нагрузки.

Хоть мы и получим таким способом необходимые 380 В, всё равно будет наблюдаться снижение мощности электромотора (если вы планируете подключать его к трансформатору). Соответственно КПД двигателя тоже упадёт.

Использование 3-х фаз

Если вы проживаете в многоквартирном доме, то к нему уже подведено 3 фазы, которые с целью оптимального распределения нагрузок разведены по отдельным квартирам. На каждом этаже стоят распределительные щиты, откуда можно завести в квартиру недостающие две фазы. Но для этого потребуется разрешение.

При желании вы можете получить разрешение у энергоснабжающей компании или согласовать с Энергонадзором обустройство трёхфазного питания в вашей квартире. При этом потребуется установить трёхфазный счётчик электроэнергии.

Использование электродвигателя

Вы наверно знаете, что ротор обычного трёхфазного двигателя после запуска продолжает вращаться после отключения одной фазы. Оказывается, что между выводом отключенной обмотки и задействованными выводами имеется ЭДС.

Сдвиг фаз между обмотками статора зависит только от их расположения. В трёхфазном двигателе эти катушки расположены под углом 120º, а значит они обеспечивают такой же угол сдвига фаз. Это обстоятельство наталкивает на мысль, что асинхронный трёхфазный двигатель можно использовать для получения 380 вольт от обычной однофазной сети. Простая схема подключения электромотора изображена на рисунке 3. Конденсатор на схеме нужен только для запуска двигателя. После запуска его можно отключить. Конденсатор берём типа МБГО, МБГП, МБГТ или К42-4, рабочее напряжение которого должно быть не менее 600 В. Можно применить конденсатор К42-19, с рабочим напряжением минимум 250 В.

Пример подключения фазосдвигающего конденсатора см. на рис. 3.

Рис. 3. Подключение пускового конденсатора

Параметры конденсатора подбираем в зависимости от мощности мотора. Заметим, что параметры фазосдвигающего конденсатора на качество генерируемого тока не влияют. Нагрузку подключаем к обмоткам статора, согласно схеме, показанной на рис. 4.

Рис. 4. Трёхфазный ток от электромотора

Скорость вращения ротора почти не зависит от напряжения однофазной сети, так что её можно считать постоянной. Это значит, что частота трёхфазного тока при номинальных нагрузках изменяться не будет.

Следует иметь в виду то, что мощность трёхфазного двигателя, работающего от однофазной сети, падает. Соответственно, номинальная мощность трёхфазной нагрузки будет, примерно, на треть ниже, от той, которая заявлена в паспорте электромотора.

Электродвигатель в качестве генератора

Ещё один способ, позволяющий из 220 В получить 380, это создание системы двигатель-генератор. В качестве двигателя можно взять любой электромотор, работающий от сети 220 В, а в качестве генератора – доработанный трёхфазный асинхронный двигатель (схему установки смотрите на рис. 5).

Сразу заметим, что эффективность такой установки под вопросом, но получить таким способом требуемое напряжение 380 В можно. В данной схеме требуется обеспечить такую частоту вращения ротора, чтобы генератор выдавал ток с частотой, равной 50 Гц. Для  этого необходимо вращать вал с угловой скоростью 1500 об/мин.

Рис. 5. Трёхфазный двигатель в качестве генератора

В домашних условиях в качестве привода можно использовать однофазный мотор от стиральной машины или другой бытовой техники. Важно только обеспечить требуемую угловую скорость вращения ротора.

Поскольку вращение вала электродвигателей работающих, например, в стиральной машине составляет около 12 – 20 тыс. об./мин., то необходимо использовать шкивы, диаметры которых соотносятся как 1 к 10. То есть, чтобы обеспечить вращение ротора генератора со скоростью 1500 об/мин. можно взять шкив, который уже смонтирован на электромоторе от пралки, а на вал трёхфазного двигателя надеть шкив, диаметром в 10 раз больше.

Выводы

Получить 380 вольт от сети 220 В возможно несколькими способами. Самым эффективным является способ применения электронного инвертора:

• стабильные параметры тока;
• безопасная эксплуатация;
• обеспечение заявленной выходной мощности;
• компактность установки.

Все выше перечисленные способы преобразования 220 Вольт в 380 работают, поэтому имеют право на существование. Но надо быть готовым к потере мощности и к трудностям по достижению других параметров тока, включая его частотные характеристики.

Блок питания

— Разветвление 3-фазной линии 380 В на три однофазных 220 В?

спросил
2 года 9 месяцев назад

Изменено
1 год, 3 месяца назад

Просмотрено
574 раза

\$\начало группы\$

Мне нужно запитать несколько нагрузок однофазным напряжением 220В переменного тока, а именно:

• Четыре трансформатора постоянного тока 60 В мощностью 350 Вт, 5,9 А.
• Один трансформатор VFD, подключенный к двигателю на 8 ампер.

Могу ли я подключить все к трехфазной линии 380 В (5 проводов по 2,5 мм каждый, 3×16 ампер с предохранителями)? Я думал разветвить две фазы на четыре трансформатора по 350Вт (2х2) и использовать третью для ЧРП, каждую ветвь замыкая через нейтраль. Но я не уверен, что один нейтрал сможет удержать все.

• блок питания
• понижающий

\$\конечная группа\$

2

\$\начало группы\$

^{смоделируйте эту цепь – Схема создана с помощью CircuitLab}

Рис. 1. Схема подключения – пять однофазных нагрузок на трехфазное питание.

То, что вы предлагаете, это нормальная практика. Большинство однофазных цепей представляют собой всего лишь одну из трехфазных цепей с возвратом на нейтраль.

В идеале мы пытаемся сбалансировать нагрузки на все три фазы, но с вашей установкой это сделать невозможно. Это будет особенно несбалансировано, если ЧРП будет включаться и выключаться при включенных блоках питания.

Могу ли я подключить все к трехфазной линии 380 В (5 проводов по 2,5 мм, 3 × 16 ампер с предохранителями)?

Звучит нормально, но вам нужно проверить правила вашей страны.

Но я не уверен, что одна нейтраль выдержит все.

Нейтраль должна проводить только разницу токов. Вы сможете найти множество руководств по этому онлайн.

\$\конечная группа\$

3

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

220В однофазный в 380В трехфазный преобразователь/инвертор/VFD_Новости компании

Принцип работы повышающего преобразователя . Это устройство управления мощностью, которое управляет двигателем переменного тока, изменяя частоту рабочей мощности двигателя. Принцип заключается в преобразовании переменного тока промышленной частоты с постоянным напряжением и частотой в переменное напряжение с переменным напряжением или частотой. Рабочий процесс заключается в том, чтобы сначала преобразовать источник питания переменного тока промышленной частоты в источник постоянного тока через выпрямитель, а затем преобразовать источник постоянного тока в источник переменного тока, частоту и напряжение которого можно контролировать для питания двигателя.

Бустерный преобразователь преобразует источник питания переменного тока промышленной частоты 220 В в источник постоянного тока через выпрямитель (выпрямление двойного напряжения) на базе обычного преобразователя частоты, а затем преобразует источник постоянного тока в трехфазный источник переменного тока 380 В. источник, частота и напряжение которого могут регулироваться. Поставьте двигатель. Этот метод не повышает через трансформатор, а только повышает через схему повышения выпрямителя, что значительно уменьшает размер и вес инвертора. По сравнению с усилителем напряжения стоимость ниже.

Функция повышающего инвертора

1, функция фазового сдвига от однофазной к трехфазной, функция повышения напряжения с 220 В на 380 В, функция преобразования частоты

2, с большинством функций инвертор общего назначения, такой как функция плавного пуска (уменьшенный пусковой ток, уменьшение воздействия на сеть, может заменить устройство плавного пуска), функция управления скоростью (от 0 до номинальной скорости двигателя, бесступенчатая регулировка), пуск и останов клеммы положительный обратный функция переключения (управление внешним двигателем для запуска, остановки, движения вперед и назад, может заменить контактор переменного тока)

3, с функцией защиты двигателя, защитой от перегрузки по току, перенапряжения, перегрева, короткого замыкания и т. д., что эффективно продлевает срок службы оборудования

Использование функций повышающего преобразователя

1. Обычная гражданская потребляемая мощность, выход полностью соответствует трехфазному асинхронному двигателю

2, в соответствии с гражданскими однофазными счетами за электроэнергию, хорошая экономия

3. Конструкция с широким диапазоном входного напряжения, адаптация к рабочей среде где обычное напряжение сети низкое в некоторых областях.

4, функция защиты выхода идеальна, существуют различные защиты, такие как перенапряжение, перегрузка, перегрев, короткое замыкание, перегрузка по току и т. д.

5, некоторое оборудование может использоваться с датчиками и ПЛК для достижения автоматического управления и энергосберегающие цели, такие как вентиляторы с контролем температуры, насосы, подача воды с постоянным давлением.

По сравнению с усилителем напряжения от 220 до 380 В

1. Усилитель напряжения имеет встроенную катушку трансформатора, которая громоздка и в несколько раз больше, чем аналогичный повышающий преобразователь мощности. Мобильные и транспортные расходы чрезвычайно высоки;

2. При выборе усилителя напряжения учитывайте пусковой ток двигателя, мощность должна как минимум вдвое превышать общую мощность нагрузки, что еще больше увеличивает стоимость, а повышающий преобразователь учитывает состояние перегрузки, а общая нагрузка может выбираться по большому классу мощности;

3. Цена одного и того же усилителя напряжения в два, а то и в три раза больше, чем у повышающего преобразователя;

4. Усилитель напряжения не имеет других дополнительных функций и не может автоматически управляться другими промышленными компьютерами. Дополнительные функции повышающего преобразователя могут соответствовать различным сложным случаям промышленного управления.

Фактическая проблема, которую может решить повышающий преобразователь

1, напряжение источника питания не соответствует проблеме, то есть источник питания 220В, мощность оборудования 380В

2, фаза питания не соответствует проблеме, то есть источник питания однофазный, в оборудовании используется трехфазный

3, частота сети не соответствует проблеме, то есть источник питания 50 Гц/60 Гц, мощность оборудования 0-650 Гц (произвольная установка)

Примечания по использованию повышающего преобразователя:

1. Входная мощность повышающего преобразователя должна быть достаточной, иначе он не сможет нормально работать.

2. Бустерный инвертор усиливается вспомогательной схемой. Подходит для легкой нагрузки 22 кВт или менее, при выборе уделите особое внимание выбору мощности, особенно при большой нагрузке двигателя.

3. Повышающий преобразователь можно использовать только для индуктивных нагрузок двигателей и нельзя использовать в качестве других источников питания нагрузки.

4. Повышающий преобразователь не подходит для использования в полевых условиях, где требуется быстрый пуск и останов, а также в случае потенциальной нагрузки.

5. Двигатели некоторого оборудования могут работать от трехфазной сети 220 В путем изменения подключения двигателя. (Если состояние соединения двигателя «звезда» представляет собой трехфазный двигатель на 380 В. Можно изменить на треугольное соединение с использованием трехфазного напряжения на 220 В, обратитесь за подробностями к производителю двигателя.) В настоящее время рекомендуется приобрести наш однофазный инвертор 220 вольт в трехфазный инвертор 220 вольт для решения проблемы фазового преобразования.

Технические характеристики повышающего преобразователя

● Входные и выходные характеристики

Диапазон входного напряжения: 220 В ± 15 %

Диапазон выходной частоты: 0 ~ 650 Гц

● Характеристики периферийного интерфейса

Программируемый цифровой вход: 4 входа 1 выход

Релейный выход: 1 выход

Аналоговый выход: 1 выход, опционально 4 ~ 20 мА или 0 ~ 10 В

● Технические характеристики

Управление: векторное управление без PG, управление V/F

Перегрузочная способность: 150 % номинальный ток 60с; 180 % номинального тока 10 с

Пусковой момент: без векторного управления PG: 0,5 Гц / 150 % (SVC)

Передаточное отношение: без векторного управления PG: 1: 100

Точность управления скоростью: векторное управление PG: ± 0,5 % от максимальная скорость

Несущая частота: 0,5 кГц ~ 15,0 кГц

● Особенности

Режим настройки частоты: цифровая настройка, аналоговая настройка, настройка последовательной связи, многоскоростная настройка, настройка ПИД-регулятора.
