Как 380 подключить к 220: Подключение электродвигателя 380В на 220В

Содержание

Подключение двигателя 380 на 220 через конденсаторы. Подключение трехфазного двигателя к однофазной сети без потери мощности

Что такое трехфазный ток?

Большинство асинхронных двигателей работает от трехфазной сети, поэтому изначально рассмотрим понятие трехфазного тока. Трехфазный ток или трехфазная система электрических цепей – это система, состоящая из трех цепей, в которой действуют электродвижущие силы (ЭДС) одинаковой частоты, сдвинутые по фазе друг относительно друга на 1/3 периода(φ=2π/3) или 120°.

Большинство производственных генераторов построено на основе трехфазной генерации тока. По сути, в них используют три генератора переменного тока, которые располагаются относительно друг друга под углом 120°.

Схема с тремя генераторами предполагает, что из данного устройства будут выводиться 6 проводов (по два на каждый генератор переменного тока). Однако на практике видно, что бытовые, да и промышленные сети приходят к потребителю в виде трех проводов. Это делается в целях экономии электропроводки.

Катушки генераторов соединяют таким образом, что на выходе получается 3 провода, а не 6. Также данная коммутация обмоток генерирует ток мощностью 380В, вместо привычных 220В. Именно такую трехфазную сеть привыкли видеть все пользователи.

ИНФОРМАЦИЯ: Первая система трехфазного тока на шести проводах была изобретена Николой Тесла. Позже ее усовершенствовал и развил М. О. Доливо-Добровольский, который впервые предложил четырех и трех проводную систему, а также провел череду экспериментов, где выявил ряд преимуществ данной коммутации.

Большинство асинхронных двигателей работают от трехфазной сети. Рассмотрим подробнее, как устроена работа данных агрегатов.

Общие правила

Прежде чем подключить электродвигатель, нужно обязательно уточнить его номинал. Если напряжение превысит расчетное – наступит перегрев обмоток, если оно будет низким – его не хватит для запуска.

Данное значение присутствует в маркировке, чаще всего в двух показателях верхнего и нижнего пределов: 660/380, 380/220 и 220/127 вольт.

Номинал должен совпадать со схемой, по которой выполнено соединение обмоток. Подключение «звезда» объединяет их концы в одной точке, а фазы соединяются с выводами катушек. Здесь используется больший номинал напряжения, отмеченный в маркировке. По схеме «треугольник» выполняется последовательное соединение концов между собой. Образуется полностью замкнутый контур. В данном случае уже используется меньшее значение напряжения. Подключение агрегатов выполняется разными способами, в том числе и смешанным.

Решая, как подключить трехфазный двигатель на 220 вольт, следует помнить, что его нельзя просто взять и подключить к обычной сети. Вал не будет вращаться поскольку отсутствует переменное поле, поочередно воздействующее на ротор. Проблема разрешается путем смещения тока и напряжения в обмотках фаз. Для получения желаемого результата, выполняется подключение двигателя через конденсатор, из-за которого напряжение начинает отставать до минус 90 градусов.

В любом случае полноценно сместить напряжение и сделать 380 вольт из 220 не удастся, поэтому его КПД составит от 30 до 50% в зависимости от схемы подключения обмоток.

В таких режимах двигатель включается только под нагрузкой, а периоды холостого хода сокращаются до минимума. Несоблюдение правил приведет агрегат к выходу из строя.

Необходимые инструменты и комплектующие

Любой монтаж вышеперечисленных схем потребует минимальных знаний электротехники, а также навыков работы с радиоэлектроникой и пайкой мелких деталей.

Из инструментов потребуется:

  1. Набор отверток для сбора/разбора блока управления двигателя. Для старых двигателей лучше подбирать мощные плоские отвертки из хорошей стали. За длительное время работы двигателя болты в корпусе могут «прикипеть». Для их откручивания потребуется немало сил и хороший инструмент.
  2. Пассатижи для обжатия проводов и других манипуляций.
  3. Острый нож для снятия изоляции.
  4. Паяльник.
  5. Канифоль и припой.
  6. Индикаторная отвертка для поиска фазы, а также индикации разрыва на кабеле.
  7. Мультиметр. Один из основных диагностирующих устройств.

Также потребуются радиодетали:

  • Конденсаторы.
  • Кнопка пуска.
  • Магнитный пускатель.
  • Тумблер реверса.
  • Контактная плата.

Перечисленных инструментов и радиокомпонентов хватит для сборки представленных выше схем.

ВАЖНО: Не подключайте двигатель в сеть, не проверив работу собранной схемы. Ее можно протестировать при помощи мультиметра. Это убережет технику от короткого замыкания.

Способы подключения

Теперь стоит рассмотреть способы подключения асинхронного двигателя к бытовой сети. Всего 4 и их можно комбинировать!

С конденсатором

При использовании мотора мощностью до 1500 Вт можно устанавливать только один конденсатор – рабочий. Чтобы вычислить его мощность, воспользуйтесь формулой:

Сраб=(2780*I)/U=66*P.

I – рабочий ток, U – напряжение, Р – мощность двигателя.

Чтобы упростить расчет, можно поступить иначе – на каждые 100 Вт мощности необходимо 7 мкФ емкости. Следовательно, для двигателя 750 Вт нужно 52-55 мкФ (нужно поэкспериментировать немного, чтобы добиться нужного смещения фазы).

В том случае, если нет в наличии конденсатора нужной емкости, нужно соединить параллельно те, которые имеются, при этом используется такая формула:

Собщ=C1+C2+C3+…+Cn.

Пусковой конденсатор необходим при использовании двигателей, мощность которых свыше 1,5 кВт. Пусковой конденсатор работает только в первые секунды включения, чтобы дать «толчок» ротору. Он включается через кнопку параллельно рабочему. Другими словами, с его помощью сильнее сдвигается фаза. Только таким образом можно подключить двигатель 380 на 220 через конденсаторы.

Суть использования рабочего конденсатора – это получение третьей фазы. В качестве первых двух используются ноль и фаза, которая уже есть в сети. Проблем с подключением двигателя возникнуть не должно, самое главное – прячьте конденсаторы подальше, желательно в герметичный крепкий корпус. Если элемент выйдет из строя, он может взорваться и нанести вред окружающим. Напряжение конденсаторов должно быть не менее 400 В.

Как выбрать конденсатор

Есть несколько нюансов, которые касаются количества подсоединяемых конденсаторов.

  1. Если мощность электромотора не превышает 1,5 кВт, то в схему можно устанавливать один рабочий конденсатор.
  2. Если же двигатель сразу при пуске работает под нагрузкой или его мощность превышает 1,5 кВт, тогда в схему придется установить два конденсатора: рабочий и пусковой. Оба элемента в схему вставляются параллельно. При этом последний будет работать только при запуске мотора, после чего он автоматически отключается.

По сути, схема подключения электродвигателя запитана на кнопку «Пуск» и на тумблер отключения питания. Чтобы запустить мотор, необходимо нажать на кнопку «Пуск» и удерживать ее до полного включения двигателя. Это можно контролировать даже на слух.

Подключение трехфазного двигателя в сеть 220В через конденсатор

Иногда есть необходимость, чтобы электродвигатель работал то в ту, то в другую сторону. Это тоже несложная схема, в которую необходимо установить дополнительный тумблер переключения направления вращения ротора.

Один конец тумблера (основной) запитывается на конденсатор, второй на ноль, третий на фазу.

Если при такой схеме подключения мотор набирает слабо обороты, или его мощность снижается, то придется установить дополнительно пусковой конденсатор.

Емкость конденсатора

Есть несколько параметров устанавливаемых в электродвигатель конденсаторов, которые придется рассчитывать под необходимый номинал мощности мотора. И один из них – это емкость. Чтобы ее определить, можно воспользоваться несколькими формулами.

  • Формула: C=2800x(I/U) – если схема подключения треугольник. И C=480x(I/U) – если звезда. При этом «I» — это сила тока, которую можно замерить электрическими клещами, «U» — это напряжение в сети переменного тока.
  • Формула: C=66xP, где «P» – мощность движка.

Есть более простой вариант определения емкости, в нем присутствует соотношение – на каждые 1,0 кВт мощности необходимо присоединять 70 мкФ. Кстати, в данном случае приходится именно подбирать.

Поэтому рекомендуется использовать конденсаторы разной емкости. Подключая их в схему, производится запуск движка, который должен работать корректно. Если необходимо уменьшить или увеличить емкость, то добавляется или уменьшается один из конденсаторов.

Внимание! При сборке схемы, необходимо проверять силу тока в обмотках. Она должна быть меньше, чем номинал данного показателя.

Что касается емкости пускового конденсатора, то он должен быть в 2,5-3,0 раза больше, чем у рабочего.

Тип конденсаторов

Какие же конденсаторы используются при подключении электродвигателя 380 на 220 вольт? Чаще всего это марки КБП, МБГП, МПГО, МБГО, все они бумажного типа в герметичном металлическом корпусе. У всех этих типов есть один недостаток – большие габаритные размеры при небольшой емкости. Поэтому связка из нескольких изделий – достаточно большая, что неудобно во всех отношениях.

Есть на рынке так называемые электролитические конденсаторы.

  • Во-первых, у них другая схема подключения двигателя 380В в сеть переменного тока. Сюда добавляются диоды и резисторы, что усложняет схему.
  • Во-вторых, вышедший из строя диод становится причиной того, что через конденсатор начинает перемещать ток большой силы. Конечный результат – взрыв последнего.

Полипропиленовые конденсаторы CBB.

И третий тип конденсаторов – это полипропиленовые элементы металлизированного типа, марка СВВ. Их форма может быть круглой или пластинчатой. Приборы высокого качества, небольших размеров и большой емкости. Их-то и рекомендуют сегодня устанавливать специалисты, когда стоит вопрос, как подключить электродвигатель 380 вольт на 220.

Напряжение конденсатора

Рабочее напряжение – один из основных параметров, на которые надо обязательно обращать внимание. Здесь две позиции:

  • Конденсатор с большим напряжением (от номинального) стоит дорого и имеет большие размеры. Установленный на электродвигатель он изменит размеры последнего, что не всегда удобно.
  • С меньшим напряжением. Эта ситуация приведет к перегреву прибора, и даже к взрыву.

Поэтому совет: умножаете напряжение в сети на 1,15 – это и будет напряжение конденсатора.

С реверсом

Подключение двигателя с реверсом пригодится, если вы собираете, например, токарный станок по дереву. Сделать обратный ход не сложно, нужно лишь поменять местами пары «фаза-сеть» и «фаза-конденсатор».

Справится с этим переключатель-пакетник однополюсного типа.

Используя пускатель

Если изначально известно, что агрегат обладает значительными нагрузками – пусковой и рабочей – рекомендуется подключить электродвигатель с 380 на 220 вольт с использованием контактора или магнитного пускателя.

Использование пусковых устройств повышает надежность коммутации, а в ходе эксплуатации защищает устройство от возможных аварий.

Включение производится простым нажатием пусковой кнопки. В результате, наступает замыкание цепи, управляющей катушкой пускового устройства. Напряжение поступает к пусковому конденсатору Спуск.

Ток, протекающий по катушке К1, вызывает замыкание контактов К1.1 и К1.2. Контакты К1.1 замыкают линию, питающую двигатель, а контакты 1.2 осуществляют шунтирование пусковой кнопки, возвращая ее в отключенное положение. После этого, цепь, питающая пусковой конденсатор, оказывается разомкнутой. С помощью этого устройства очень просто сделать из 220 вольт 380, превратив трехфазное устройство в однофазный агрегат.

Без конденсатора

Если не планируется подключение конденсатора к двигателю или его нет, то можно обойтись и так. Для этого понадобится транзисторный ключ.

Схема без конденсатора для электродвигателя выглядит так как на фото выше, а работает следующим образом:

  1. Напряжение из сети подается на 2 входные точки.
  2. На третий вход напряжение идет из связки конденсатор-резистор (R-C), что задает время.
  3. Между 2 резисторами R устанавливается переключатель, чтобы регулировать сдвиг фазы.
  4. Транзистор VS1, при наполнении конденсатора, открывает ключ VS2. Получается, что ток двигается плавно и не происходит пульсаций.

При подключении электродвигателя 380 на 220 через ключи могут возникнуть проблемы с поиском этих самых транзисторов. Поэтому конденсатор все еще остается самым удобным вариантом.

Как правильно выбрать схему подключения

Трёхфазные электромоторы подключаются по двум основным схемам:

  • схема типа «звезда»;
  • схема типа «треугольник».

Обе имеют как недостатки, так и преимущества. Подключение по типу «звезда» позволяет добиться наиболее плавного пуска двигателя, но снижает его номинальную мощность на 30%.

В противоположность «звезде» тип «треугольник» позволяет мотору развить полную мощность, но нагружает его обмотку. Высокая токовая нагрузка обмотки вызывает её нагрев и может спровоцировать пробой изоляции, что приведёт мотор в негодность.

На выбор схемы подключения влияет также происхождение двигателя. Моторы иностранного производства предназначены для эксплуатации в электрических сетях с напряжением 400/690 вольт. Если такие двигатели запитать по схеме «звезда» это приведёт их в негодность.

В отечественных моторах схема «звезда» может быть предустановлена на заводе. Это легко определяется по количеству выводов обмоток в распаячной коробке: если их три – схема «звезда» реализована в двигателе заводским методом, а если шесть – двигатель может быть подключен по любой из типовых схем. В распаячных коробках последних может не быть указания на контакты, являющиеся началами и концами обмоток статора. Определить пары контактов каждой обмотки можно, прозвонив контакты с помощью мультиметра.

Применение автоматики позволяет реализовать комбинированную схему подключения, сочетающую в себе преимущества обеих типовых схем, обеспечивающую плавный и последующий автоматический переход на полную мощность через заданное время.

Для обеспечения работы по схеме «звезда-треугольник» используются три пускателя. При включении первого пускателя реле времени подключает третий пускатель. После выхода двигателя на полную мощность реле времени отключает подачу напряжения на третий пускатель, одновременно подключая второй.

Подключение по такой схеме не предусматривает возможности реверсивной работы двигателя.

Включаемся в однофазную сеть

Итак, осталось только глубинно рассмотреть, как подключить контактор по выше указанным схемам.

Начать стоит с треугольника. Вот самая простая схема подключения:

На ней видно, что один провод от сети идет на конденсатор. Его можно припаять прямо к выходу. От этого же контакта провод идет на средний вход коробки подключения мотора.

Второй провод от сети идет на крайний левый контакт. Обратите внимание, что разницы нет, какой провод вести на конденсатор, а какой на двигатель, ведь в розетках переменное напряжение. Оставшийся выход на конденсаторе необходимо соединить с оставшимся входом на двигателе.

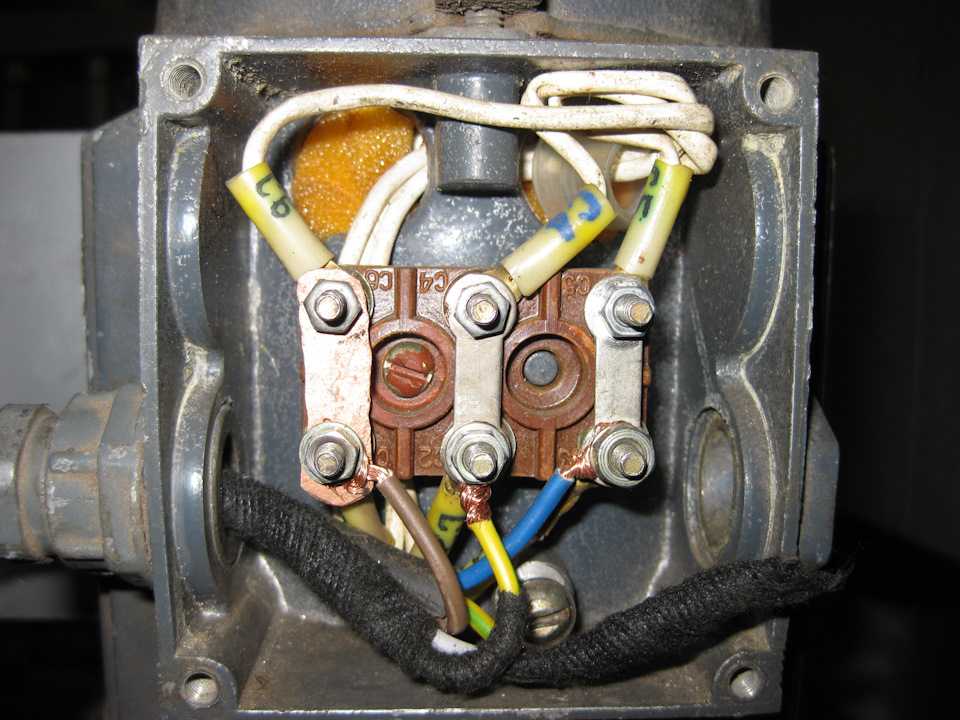

Теперь в электрической коробке необходимо замкнуть выходные и входные контакты. Делается это просто: шиной или проводом. На схеме их соединение закрашены черным цветом.

Со звездой ситуация обстоит еще проще. Строится схема вот так:

Перед тем, как подключить конденсатор к электродвигателю 220в, лучше поставить хороший пакетник. «звезда» может отключать электричество, если двигатель сильно нагрузить.

Для начала нужно найти фазу и ноль – здесь это важно. Понадобится мультиметр, который необходимо включить в положение «переменное напряжение 220». Теперь вставьте красный щуп в отверстие на розетке, а второй прислоните к стене или заземлительному контакту. Если показывает «220» – значит тот провод, которого касаются щуп, фазный. Если на экране «-220» — вы нащупали ноль.

Фаза идет в пакетник, где разделяется. Один проводок нужно пустить на Н1, а второй на блок конденсаторов. Ноль сразу идет на Н3. Конденсаторы через переключатель соединяются последовательно.

Оставшийся контакт идет на Н2. На этом подключение двигателя 380 на 220 можно считать завершенным.

Как правильно провести подключение электродвигателя 380 на 220 вольт

В домашнем хозяйстве на участке нередко приходится пользоваться электродвигателями, которые работают от трехфазной сети на 380 вольт. И если три фазы к участку подведены, то проблем с подключением электрического мотора не возникает.

А что делать в том случае, если на участок заходят всего два провода (ноль и фаза), то есть на участок подается однофазное напряжение 220 вольт? Выход один – провести подключение электродвигателя 380 на 220 В, для чего можно воспользоваться разными схемами.

Схема подключения трехфазного двигателя к однофазной сети

Сразу же оговоримся, что оптимальный вариант подключение электрического двигателя, работающего на 380В, к трехфазной сети. Это обеспечит и номинальную мощность прибора, и номинал вращения, отсюда и эффективность работы агрегата. Поэтому любое вмешательство в параметры создает условия снижения качества эксплуатации.

Что учесть

Переделка с 380 на 220 имеет смысл, если речь идет об эл/двигателе сравнительно небольшой мощности – до 2,5, но не более (это максимум) 3 кВт. В принципе, ограничений по данной характеристике нет. Но при этом, скорее всего, понадобится провести ряд мероприятий и потратить некоторую сумму денег и время.

  • Переложить вводной кабель эл/питания, к тому же придется заниматься согласованиями с поставщиком электроэнергии в плане повышения лимита. Не следует забывать, что для частных домовладений установлен предел эн/потребления; как правило, в 15 кВт. «Впишется» ли в него новая нагрузка в виде мощного электродвигателя? Выдержит ли ее изначально заложенный кабель?
  • Для такого прибора нужно прокладывать отдельную линию от силового щита и ставить индивидуальный автомат, как минимум. Просто так подключить его через розетку вряд ли получится; лучше не экспериментировать.
  • Практика переделок показывает, что даже если все сделано грамотно, возникнет еще одна проблема, с запуском. «Старт» мощного электродвигателя будет тяжелым, с длительной раскачкой, бросками напряжения. Такая перспектива мало кого устроит, тем более, если что-то собирается не на загородном участке, а на территории, прилегающей к жилому строению. Пока будет функционировать самодельная установка на основе этого двигателя, начнутся сбои в работе бытовых приборов. Проверено, и не раз.
  • Порядок работы по переделке зависит от внутренней схемы электродвигателя. В некоторых моделях в клеммную коробку выводится всего 3 провода, в других – 6.

В чем разница? В первом случае обмотки уже соединены по одной их традиционных схем – «звездой» или «треугольником», поэтому для маневра (в плане модификации) возможностей несколько меньше.

Вариантов немного – оставить изначальное включение или произвести разборку двигателя и перекоммутировать вторые концы. Если же выведены все шесть, то можно их соединять по любой из схем, без ограничений.

Главное – грамотно выбрать ту, которая будет оптимальной для конкретной ситуации (мощность электродвигателя, специфика его применения).

Схема

Учитывая, что мощность электродвигателя небольшая (значит, не придется при пуске его «срывать»), а запитывать его планируется от сети 220, то оптимальной схемой является «треугольник». То есть, здесь не нужно ориентироваться на высокие пусковые токи (их не будет), а потеря мощности практически сводится к нулю (можно не учитывать). Все сказанное наглядно демонстрирует рисунок.

Если в электродвигателе схема изначально собрана по «треугольнику», то переделывать в нем вообще ничего не нужно.

Расчет рабочих емкостей

Так как вместо 3-х фаз теперь будет лишь одна, она и подается на каждую из обмоток, но с небольшим сдвигом синусоиды. По сути, включением конденсаторов производится имитация питания электродвигателя от источника 380/3ф. Формулы для расчетов рабочих конденсаторов показаны на рисунках ниже.

Примечание:

  • Емкости к обмоткам электродвигателя подбираются не только по номиналу, но и по рабочему напряжению. Раз речь идет о переделке с 380 на 220, то Uр должно быть не меньше 400 В.
  • Немаловажен и такой фактор, как разновидность конденсаторов. Во-первых, они должны быть однотипными. Во-вторых, только не электролитическими. Оптимально, бумажные; например, устаревшей серии КГБ, МБГ (и их модификации) или ее современные аналоги. Они удобны в креплении (имеются проушины) и легко выдерживают скачки температуры, тока, напряжения.

Наглядно весь процесс в действии можно посмотреть на видео:

На практике инженерными расчетами мало кто из людей сведущих занимается. Есть определенные пропорции, позволяющие довольно точно подобрать рабочий конденсатор к конкретному электродвигателю.

Соотношение легко запомнить: на каждые 100 Вт мощности «движка» – 7 мкф рабочей емкости. То есть, для изделия на 2 кВт понадобится в обмотки включить конденсаторы по 7 х 20 = 140 мкф.

В чем сложность? Найти емкость с таким номиналом вряд ли получится. Есть простое решение – взять несколько конденсаторов и соединить параллельно. В результате небольших вычислений несложно подобрать нужное их количество с суммарной емкостью требуемой величины. Тем, кто забыл школу, можно подсказать – при таком способе соединения конденсаторов их емкости складываются.

Пусковой

Эта емкость нужна не всегда. Она ставится в схему лишь в том случае, если при пуске на вал двигателя создается значительная нагрузка. Примеры – мощное вытяжное устройство, циркулярная пила. А вот для той же газонокосилки вполне хватит и рабочих конденсаторов.

Расчет простой – номинал Сп должен превышать Ср в 2,5 (плюс/минус). Здесь предельной точности не требуется; величина пусковой емкости определяется примерно. Дальнейший анализ работы электродвигателя на разных режимах подскажет, увеличить ее или уменьшить.

Кстати, это относится и к рабочим конденсаторам. Дело в том, что все расчеты априори предполагают, что электродвигатель новый, ни разу не бывший в эксплуатации. А так как переделываются в основном изделия б/у, то в процессе работы выяснится, что не устраивает пользователя. Вариантов много – плохой запуск, быстрый нагрев корпуса и так далее.

Как организовать реверс

Иногда необходимо изменять направление вращения вала без дополнительных переделок. Это вполне возможно и для электродвигателя на 380, переведенного на питание 220. Как видно из рисунка, ничего сложного в этом нет, понадобится лишь переключатель на 2 позиции.

Есть трехфазные электродвигатели, которые могут работать от 220 В. Их включение в домовую сеть имеет свою специфику – только «звездой». Дело в том, что каждая из обмоток рассчитана для 127, и при соединении «треугольником» они попросту сгорят.

Меры безопасности при подключении трехфазного двигателя напоминание

Существую общие правила, требующие соблюдения при решении задачи, как из 220 сделать 380 вольт для асинхронного двигателя на 380 В:

  • Все подключения выполняются только с использованием отдельного автоматического выключателя.
  • Решать задачу по двигателю 380 вольт, как подключить и опробовать его, должны люди, прошедшие специальное обучение. Всегда помнить о мерах электробезопасности.
  • При наладочных работах под напряжением нужно пользоваться разделительным трансформатором.

Использование специального защищенного инструмента позволит не только быстро запустить двигатель, но и полностью обезопасить специалиста.

Полезные советы

  1. Конденсаторы всегда сохраняют на своих выводах высокое напряжение, поэтому эти приборы всегда надо огораживать.
  2. Работая с этими элементами, необходимо проводить их предварительную разрядку.
  3. Нельзя проводить подключение электродвигателя мощностью более 3,0 кВт к сети переменного тока. Сгорят автоматы и другие приборы, включенные в схему обвязки.
  4. Рабочее напряжение бумажных конденсаторов в два раза меньше от номинального, которое указано на их корпусе.

Видео

Источники

  • https://remboo.ru/inzhenernye-seti/elektrika/podklyuchenie-trehfaznogo-dvigatelya.html
  • https://electric-220.ru/kak-podkljuchit-trehfaznyj-dvigatel-na-220
  • https://tokzamer.ru/elektromontazh/kak-podkljuchit-dvigatel-380-na-220-shemy-i-sposoby-podkljucheniya
  • https://FB.ru/article/373816/dvigatel-na-podklyuchit-na-v-cherez-kondensatoryi-i-bez-kondensatorov
  • https://orenburgelectro.ru/oborudovanie/dvigatel-380v-podklyuchenie-k-seti-220v-sovety-elektrika.html
  • https://onlineelektrik.ru/eoborudovanie/edvigateli/kak-pravilno-provesti-podklyuchenie-elektrodvigatelya-380-na-220-volt.html
  • https://kelmochka.ru/kak-podklyuchit-trehfaznyj-dvigatel
  • https://orenburgelectro.ru/podklyuchenie/podklyuchenie-3h-faznogo-dvigatelya-na-220-sovety-elektrika.html
  • https://SamElectric.ru/promyshlennoe-2/podklyuchenie-dvigatelya-zvezdoj-i-treugolnikom-shemy-i-primery. html





Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

Как подключить электродвигатель 380 на 220 Вольт с конденсатором

✅ Дата публикации: 22.02.2021 | 📒 Советы мастеру | 🕵 Комментариев нет

Как подключить электродвигатель 380 на 220 Вольт

Содержание статьи:

  • 1 Как подключить электродвигатель 380 на 220 Вольт с конденсатором
    • 1.1 Схема подключения трехфазного электродвигателя

Очень часто под рукой оказывается двигатель, рассчитанный на работу в трехфазной сети, который нужно подключить к 220 Вольт. Сразу же нужно оговориться и сказать о том, что падение мощности трехфазного двигателя подключённого в однофазную сеть, неизбежно. Однако его можно компенсировать рабочим конденсатором подходящей емкости, который устанавливается вместо третьей фазы (выхода обмотки).

Наиболее предпочтительный вариант подключения электродвигателя к бытовой сети, это подключение трёх обмоток по схеме треугольника. В таком случае можно добиться максимальной выходной мощности электродвигателя, но, как правило, не более 70%, чем при трехфазном подключении.

Как именно подключить трехфазный двигатель к однофазной сети, читайте в этой статье строительного журнала samastroyka.ru

Итак, подключать трехфазный двигатель к однофазной сети лучше всего по схеме «Треугольник». В таком случае электродвигатель будет работать на 70% от своей мощности. Есть еще схема подключения «Звезда». Однако в таком случае электродвигатель еще большое потеряет в мощности и будет работать не более чем на 50%.

При подключении трехфазного электродвигателя к однофазной сети, к двум выводам обмотки подсоединяется фаза и ноль. К третьему выводу необходимо подсоединить рабочий конденсатор нужной емкости. Такое подключение компенсирует все недостатки и дает возможность меньше всего потерять в мощности электродвигателя при переходе на однофазную сеть.

Важно! Именно подключение третьего вывода через конденсатор (к фазе или к нулю) задаёт направление вращение ротора электродвигателя. При этом частота вращения останется такой же самой, как и при работе электродвигателя в трехфазном режиме.

Схема подключения трехфазного электродвигателя

Электродвигатели небольшой мощности, до 1,5 кВт, можно подключать только через рабочий конденсатор. То есть, пусковой конденсатор для подключения трехфазного электродвигателя в данном случае не нужен.

Схему подключения трехфазного электродвигателя вы можете посмотреть ниже. Здесь, как и было сказано выше, один конец обмотки подключён к фазе, а другой к нулю. К третьему выводу обмотки подсоединён рабочий конденсатор, через ноль. Чтобы изменить направление движения двигателя, достаточно переподсоединить конденсатор через фазу.

В том случае, когда мощность электродвигателя более 1,5 кВт или же, когда двигатель запускается под нагрузкой, для подключения понадобится еще и пусковой конденсатор, который подключается параллельной рабочему конденсатору.

Важно знать, что пусковой конденсатор в отличие от рабочего, задействуется лишь на несколько секунд при включении электродвигателя. Расчет пускового и рабочего конденсатора для подключения электродвигателей производится по специальной формуле, о чем будет рассказано в следующем выпуске строительного журнала «САМаСТРОЙКА».

Оценить статью и поделиться ссылкой:

генератор — 380/220 против 220/380

Задавать вопрос

спросил

Изменено
4 года, 10 месяцев назад

Просмотрено
2к раз

\$\начало группы\$

мы только что купили генератор и наняли команду, чтобы подключить его к нашему офису. Недавно они столкнулись с проблемой, когда пытались запустить генератор, он вырабатывал 380 В вместо необходимых 220 В.

Напряжение в нашем районе 220В (Филиппины). Я провел собственное исследование и наткнулся на несколько генераторов с напряжением 220/380В. Итак, мой вопрос: 380/220 В то же самое, что и 220/380 В? или есть отличия?

Генератор (Cummins)/генератор переменного тока (Marathon) 375 кВА, 380/220 В, 60 Гц, 1800 об/мин, 3 фазы, 4 линии.

Спасибо!

  • генератор

\$\конечная группа\$

\$\начало группы\$

Похоже, проблема в том, как ваша команда подключила двигатель.

Источник: http://www.electricalengineeringtoolbox.com/2014/08/electrical-power-in-3-phase-and-1-phase.html

Похоже, они сделали соединение звездой, а не треугольником. Потому что если мотор 380/220. Тогда это означает, что он должен иметь возможность выдавать 380 или 220 вольт*. \$\frac{380}{220}\приблизительно\sqrt3\$. И, как вы можете видеть на изображении выше справа, вы получаете \$\sqrt3×220V\приблизительно 380V\$

*Я довольно заржавел в отношении больших моторов, так что поправьте меня, если я ошибаюсь.

\$\конечная группа\$

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

фаза — Трансформатор 220/380/440 В 24 В пояснение

\$\начало группы\$

У меня есть схема, использующая трехфазную электроэнергию (без нейтрали). В этой схеме есть старый трансформатор (см. изображение). Он преобразует 220-440 В в 24 В.

На входе написаны цифры «0», «220», «240», «380», «415» и «440». Два кабеля, L1 и L3, подключены к «0» и «380».

Я хочу использовать этот трансформатор в цепи с однофазной электроэнергией. Должен ли я использовать одну и ту же проводку на «0» и «380» для N и L?

Что на самом деле означают цифры? Очевидно, что это напряжения, но есть ли руководство для разных проводов?

  • трансформатор
  • фаза
  • электрическая

\$\конечная группа\$

\$\начало группы\$

Это выглядит так, как будто у него есть ответвления на первичной обмотке, и вы подключаете входное напряжение между «0» и тем из ответвлений, которое соответствует вашему входному напряжению.

смоделируйте эту схему – схема создана с помощью CircuitLab

Изменение отвода изменяет соотношение витков между первичной и вторичной обмотками, что приводит к изменению соотношения напряжений. Например, использование метчика 440 будет включать в два раза больше оборотов, чем метчика 220.

Будьте осторожны с ним, когда он подключен, так как все первичные клеммы будут находиться под напряжением, и напряжение может быть довольно высоким, потому что первичная сторона также будет действовать как автотрансформатор. Если вы подключите правильное напряжение к любому из отводов, все остальные будут иметь примерно то же напряжение, что и на них, и вы можете получить неприятный удар током, если коснетесь одного из них.

\$\конечная группа\$

1

\$\начало группы\$

Трансформатор в настоящее время подключен к двум фазам трехфазного питания под напряжением на входе 380В. Это означает, что ваше однофазное напряжение относительно нейтрали должно быть 220 В.

Однофазный вход 220 В должен быть подключен L к 220 В, а N к 0 В.

\$\конечная группа\$

3

\$\начало группы\$

Трансформатор на вашем изображении, кажется, итальянский и, по-видимому, предназначен для подключения как фазы к нейтрали, так и фазы к фазе в различных источниках питания, которые исторически встречались в Европе.

Как объяснил Justme, первичная обмотка трансформатора имеет несколько ответвлений, и вы подключаете один полюс вашего источника питания к клемме «0», а другой — для соответствия напряжению вашего источника питания.

Для пояснения значений напряжения, выбранных производителем.

Межфазное напряжение трехфазной сети в \$\sqrt{3}\$ умножается на линейное напряжение.

$$220\mathrm{V} \times\sqrt{3} \приблизительно 380\textrm{V} $$
$$230\textrm{V} \times\sqrt{3} \примерно 400\textrm{V} $$
$$240\textrm{V} \times \sqrt{3} \приблизительно 415\textrm{V} $$

220 В фаза-нейтраль и 380В фаза-фаза исторически были номинальным напряжением в континентальной Европе, в то время как 240В фаза-нейтраль и 415 В между фазами исторически было номинальным напряжением в Великобритании.

В какой-то момент ЕС стандартизировал номинальные напряжения 230 В между фазами и нейтралью и 400 В между фазами. Другое дело, действительно ли типичные реальные напряжения были изменены, чтобы соответствовать. Я предполагаю, что ваш трансформатор предшествует упомянутой стандартизации.

Насколько я могу судить, на кораблях используется 440В. Нагрузки фаза-нейтраль обычно не используются в этой системе, а меньшие нагрузки питаются через понижающие трансформаторы.

\$\конечная группа\$

\$\начало группы\$

Первичная обмотка трансформатора имеет несколько ответвлений (соединений), позволяющих работать при различных напряжениях.

Вы должны подключить один входной провод к «0», а другой к соответствующей клемме. Если у вас напряжение питания 440 В, подключите второй провод к клемме «440». Если питание 380 В, подключите второй провод к клемме «380».

Если вы подключите вход к правильным клеммам, вы получите 24 В на выходе.
