Принцип работы и устройство саморегулирующегося кабеля

Саморегулирующийся нагревательный кабель — это такой кабель, который в зависимости от температуры обогреваемого объекта меняет теплоотдачу и энергию потребления автоматически. Другими словами, он обладает исключительным свойством реагировать на изменение температуры. Нагревается он только тогда, когда это необходимо. При этом не используются датчики температуры и электронные регуляторы. Каким же образом это необычное свойство создается?

Принцип работы и устройство саморегулирующегося кабеля

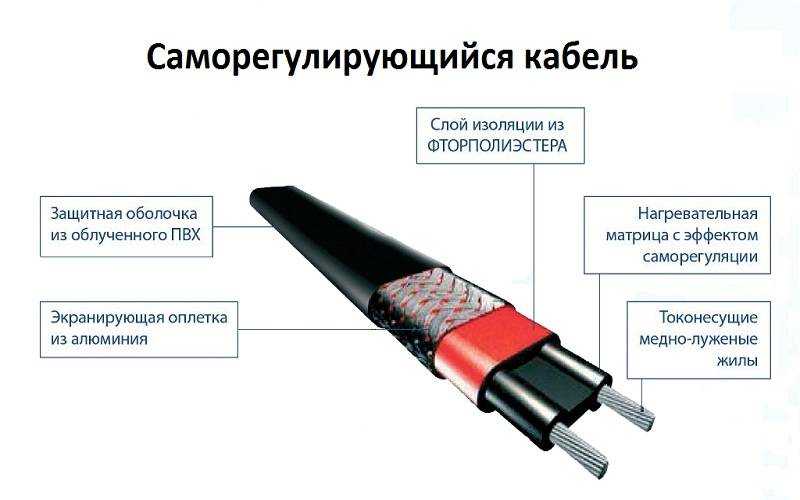

Саморегулирующаяся проводящая матрица (на рис. — поз. 1) лежит в основе саморегулирующегося кабеля. Она представляет собой непрерывный греющий элемент из полимера на углеродной основе и может менять свои проводящие свойства в зависимости от температуры. Например, при уменьшении температуры на конкретном участке увеличивается протекающий через матрицу ток, а это приводит к увеличению выделяемой тепловой мощности.  При росте температуры всё происходит наоборот.

Два параллельных проводника (поз. 2), которые состоят из большого количества скрученных медных жил обеспечивают постоянное напряжение по всей длине кабеля. Для изоляции служит термопластичная оболочка (поз. 3). Также она защищает кабель от влаги и истирания. Металлическая оплетка (поз. 4) нужна для экранирования, заземления и дополнительной защиты матрицы и проводников от механических воздействий.

Рассмотрим, что происходит при включении «холодного» саморегулирующегося кабеля. Когда на кабель подается напряжение, матрица нагревается, что приводит к увеличению сопротивления, а ток при этом уменьшается. Значит при определённой температуре наступает баланс между потребляемой мощностью и температурой кабеля. Кабель выделяет большую мощность при уменьшении температуры среды вокруг кабеля, и наоборот. Эффект саморегулирования заключается в том, что один и тот же кабель на разных участках может иметь разную температуру.

Учитывая приведенные особенности устройства и принципа работы рассмотрим преимущества саморегулирующегося кабеля перед резистивными.

Простота и экономичность

Экономичность достигается тем, что при понижении температуры среды саморегулирующий кабель сам изменяет свой тепловой выход, что позволяет полностью отказаться от применения датчиков температуры и термостатов. Можно просто включить кабель непосредственно в электрическую сеть. Данное свойство расширяет сферу применения саморегулирующегося кабеля, т.к. не везде возможна установка датчиков температуры.

Хотя саморегулирующиеся кабели стоят дороже резистивных, их применение часто экономически оправдано. Например, потребляемая им мощность в два раза меньше для системы анти-обледенения, чем у резистивных.

Надежность, универсальность и простота монтажа

Если использовать саморегулирующийся кабель для обогрева труб, водостоков и т. д., то не нужно обеспечивать однородность среды по всей длине. Эти факторы приводят к локальным перегревам резистивного кабеля и могут быть причиной выхода из строя системы обогрева. А саморегулирующийся кабель автоматически уменьшит температуру в той области, где теплоотвод меньше, при этом в остальных местах температура останется неизменной. Также при повышении в течении длительного времени напряжения саморегулирующиеся кабели не сгорят, в отличии от резистивных кабелей. При усилии на разрыв такие кабели обладают более высокими прочностными характеристиками.
Весьма актуальным при обогреве трубной запорно-регулировочной аппаратуры является то, что можно осуществлять перехлест такого кабеля.
Также саморегулирующиеся кабели могут нарезаться кусками нужной длины, в то время как длина резистивных кабелей дискретна и определена линейкой (набором) кабелей фиксированной длины, которые нельзя укорачивать. Однако максимальная длина саморегулирующихся кабелей ограничена и составляет 100-150 м.

Классификация саморегулирующихся кабелей

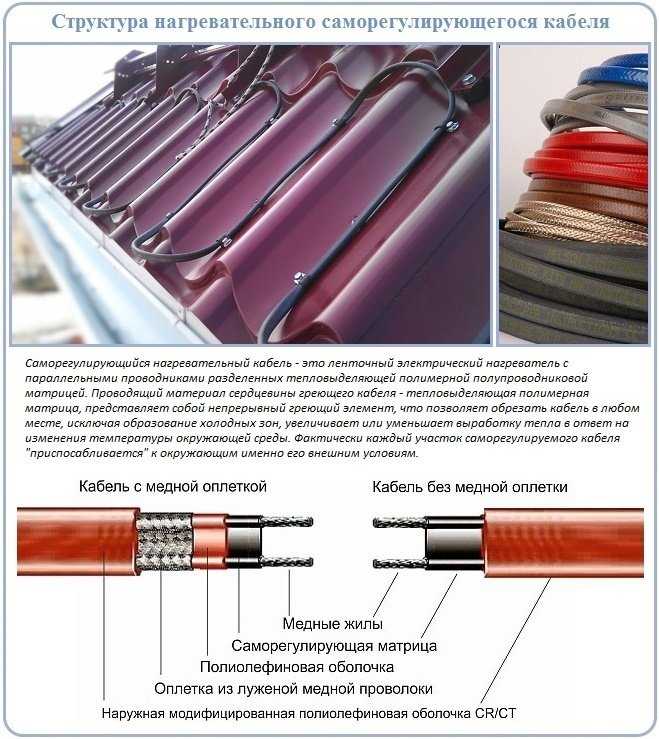

Саморегулирующиеся кабели делятся на две группы: кабели без экранирующей оплетки и кабели с экранирующей оплеткой.

Так как кабели из первой группы имеют меньшее количество защитных оболочек, они значительно дешевле. Они различаются только по выделяемой мощности. В то же время такой кабель менее стоек к внешним воздействиям и имеет более низкую защиту от поражения электрическим током, чем кабель с экраном.

Также такой кабель нельзя укладывать на кровлю или открытые участки, так как его внешняя оболочка не предназначена для борьбы с ультрафиолетовым излучением и не предназначена для использования в агрессивных средах (например, в канализации). С учетом приведенных особенностей, кабели без экранирующий оплетки стоит использовать только там, где:

— кабель будет защищен от механических воздействий – по нему не будут ходить, стучать, по нему не будет сползать снег/лед

— кабель будет защищен от попадания прямых солнечных лучей.

Если вам нужно обогреть трубу в подвале, участок трубы на улице, дренажный желоб, подогреть снаружи канализационный сток, и т.п., то можно купить кабель без экрана.

Более универсальными являются саморегулирующиеся кабели с экранирующей оплеткой. Они представлены несколькими моделями с различными свойствами.

Кабели общего назначения. Оболочка таких кабелей не предназначена для работы в агрессивных средах и не защищена от воздействия ультрафиолета. Саморегулирующегося кабеля общего назначения используют в основном для обогрева водостоков и труб (водопроводных, канализационных, нефте-газопроводов, других). Кабель общего назначения не рекомендуется укладывать на кровлю или в желоба ввиду неподходящих условий среды, что приведет к значительному снижению его срока службы.

Одним из основных местом применения саморегулирующегося кабеля  является обогрев трубопроводов. Поэтому производители часто выпускают комплекты для этой цели. Такой комплект представляет собой готовое к использованию устройство, и удобен тем, что не требует времени на сборку системы обогрева, его можно сразу же подключить.

Кабели с экранирующей оплеткой предназначены для обогрева кровли, водостоков, желобов. Оболочка такого кабеля имеет добавки, которые позволяют успешно противостоять воздействию ультрафиолета и другим агрессивным средам. Такие кабели обычно мощнее кабелей общего назначения, так как предназначены для работы в суровых температурных условиях.

Это свойство саморегулирующегося кабеля для обогрева кровли позволяет также использовать его для организации обогрева открытых площадок – ступеней, дорожек и т.д.

Специализированные саморегулирующиеся кабели с защитой оболочки от агрессивных сред можно использовать в условиях непосредственного контакта жидкости и кабеля внутри трубы, емкости и др.

Мы готовы предложить Вам проект с использованием описанного саморегулирующегося кабеля, а также произвести его поставку и монтаж!

Работа греющего кабеля — принцип работы саморегулирующегося нагревательного кабеля


Саморегулирующийся нагревательный кабель – это простой и в тоже время удобный инструмент для создания разнообразных систем нагрева. Такой кабель можно использовать для обогрева:


  • Систем трубопровода


  • Емкостей и резервуаров


  • Оборудования


  • Водосточных труб


  • Террариумов и аквариумов (в сочетании с терморегулятором)


Главная особенность саморегулирующегося нагревательного кабеля – возможность самостоятельно менять уровень тепловыделения в зависимости от температуры окружающей среды.


Принцип работы саморегулирующегося кабеля


Устройство такого кабеля отличается простотой. Теплорегуляция достигается за счет свойств полимерной нагревательной матрицы. При уменьшении температуры в любой части матрицы увеличивается её показатель проводимости тока, следовательно, элемент нагревается сильнее.


Это позволяет регулировать температуру без дополнительных терморегуляторов и существенно упрощает конструкцию. Такой принцип работы греющего кабеля позволяет обеспечить:


  • Долговечность и надежность


  • Возможность использовать его в любых условиях


  • Простота подключения (можно просто включить в розетку и заземлить)


Очень часто самонагревающийся кабель можно использовать без термостатов и датчиков тепла, если вам не нужен строгий контроль и возможность быстро менять температуру (например, в террариумах).


Устройство саморегулирующегося нагревательного кабеля


Греющий саморегулирующийся кабель состоит из несколько частей:


  • Два параллельных провода, обеспечивающих напряжение по всей длине


  • Греющая полимерная матрица


  • Несколько слоев изоляции


  • Заземление


  • Оплетка из металла для экранирования и механической защиты от повреждений


Такая простая конструкция делает кабель устойчивым к повреждениям различного рода и позволяет обеспечить высокий срок службы.


Преимущества саморегулирующегося нагревательного шнура


Помимо простоты и надежности такой кабель имеет целый ряд преимуществ по сравнению с греющими шнурами других принципов действия:


  • Однородное нагревание по всей длине греющего элемента


  • Устойчивость к скачкам напряжения


  • Возможность выполнить перехлест кабеля


  • Отсутствие ограничений по длине


Среди недостатков можно выделить сравнительно высокую стоимость погонного метра кабеля. Также такие кабели выпускаются большими мотками и часто без заводских соединительных муфт, сальников, трубок для изоляции и других элементов. Вам нужно будет докупить все эти детали отдельно.


Маркировка кабелей с саморегулирующимся нагревательным элементом


Главный показатель, отображающий мощность работы кабеля, – это количество тепловой энергии в ваттах, которая выделяется с одного погонного метра при температуре в

+10 градусов Цельсия

. Часто это число отображается в названии кабеля.


Буквы

СТ

,

CF

или

СR

означают, что кабель экранирован, и его можно использовать в бытовых помещениях. Кабель без медного экрана можно устанавливать только на промышленных объектах, где к нему ограничен доступ.


Сфера применения нагревателя с саморегулирующей греющей матрицей


Условно можно выделить три основных сферы применения таких шнуров:


  • Для частных хозяйств (обогрев водопровода, канализации, водостока)


  • Для коммерческого сектора (обогревание систем пожаротушения, труб, систем водоотводов)


  • В промышленных помещениях (для работы в условиях агрессивной среды и повышенной опасности)


Их может отличать заявленный срок службы, материал матрицы и степень защиты изолирующего материала. Дороже всего обходятся кабели, предназначенные для работы на производстве.
