Каким кабелем делать проводку в деревянном доме: обзор негорючих видов

Комфорт в доме неразрывно связан с электричеством. Поэтому бесперебойная и безопасная работа электросети очень важна. Так как здания из бруса или бревна — самые сложные объекты в этом отношении, нужно обязательно разобраться, каким кабелем делать проводку в деревянном доме, чтобы обеспечить безопасность своего жилища.

Мы расскажем о том, как выбрать кабель, чтобы полноценно обезопасить легко возгораемую постройку. Подскажем, как исключить возникновение рискованных ситуаций, связанных с неграмотно проложенной проводкой. В предложенной нами статье описаны марки приемлемой в обустройстве продукции, даны рекомендации по выбору сечения кабеля.

Содержание статьи:

Конструктивные особенности негорючего кабеля
- Расшифровка маркировки кабелей
- Подробно о кабеле ВВГнг и его типе LS
Советы по выполнению безопасной укладки
- Каким нормативам должна соответствовать проводка?
- Тонкости ввода кабеля в деревянный дом
- Нюансы укладки на участке до распредщитка
- Особенности укладки сетей внутри дома
Что нужно знать о сечении кабеля?
Выводы и полезное видео по теме

Конструктивные особенности негорючего кабеля

Прежде всего, разводка электричества в деревянном здании обязана отвечать требованиям ПУЭ. С этой целью применяют негорючие марки кабелей и прокладывают их в специальных системах. Негорючие кабели, если ориентироваться на ГОСТ 31565-2012, имеют несколько типов исполнения.

Рассмотрим все типы строения негорючей кабельной конструкции:

Изделия, которые не распространяют горение в случае одиночной проводки.
Кабели нг — в которых горение не распространяется при групповом способе проводки.
Тип нг-LS — то же, но еще и с низким газо- и дымовыделением.
Кабели нг-HF — то же, и не выбрасывающие газообразных коррозионно-активных веществ во время горения и тления при групповой проводке.
Тип нг-FRLS — огнестойкие, неспособные распространять горение при групповом методе прокладки с низким газо- и дымовыделением.
Кабели нг-FRHF — не выбрасывающие газообразных коррозионно-активных веществ при групповой проводке во время горения и тления.
Тип нг-LSLTx — не поддерживающие горение при групповой проводке с низким газо- и дымовыделением, с продуктами горения малой токсичности.
Кабели нг-HFLTx — не поддерживающие горение при групповом методе проводки, не выбрасывающие газообразных коррозионно-активных веществ во время горения и тления, с продуктами горения малой токсичности.
Тип нг-FRLSLTx — не поддерживающие горение при групповой проводке с низким газо- и дымовыделением, с продуктами горения малой токсичности.
Кабели нг-FRHFLTx — не поддерживающие горение при пучковом методе проводки, не выбрасывающие газообразных коррозионно-активных веществ во время горения и тления, с продуктами горения малой токсичности.

Следует отметить, что часто встречающееся выражение «негорючие кабели» звучит некорректно. Под ним часто подразумевают изделия огнестойкие, не передающие горение, кабели с оболочками трудногорючими.

Жилы кабеля оснащены индивидуальной виниловой изоляцией. Они находятся в поливинилхлоридном шланге. На этой базе построен выпуск негорючих кабельных изделий

Кабели, которые не распространяют горение при любом виде прокладки, под воздействием огня сразу перестают работать, т.к. изоляция и оболочка сгорают или расплавляются. Если начался пожар, по любому не должен распространяться огонь.

Огнестойкая продукция для устройства проводки определенное время сохраняет способность функционировать при пожаре. В этом и заключается основное различие между этими двумя видами кабельной продукции.

Расшифровка маркировки кабелей

Все типы негорючих кабелей, которые выпустили отечественные производители, имеют в своем обозначении буквосочетание «нг». Оно указывает на то, что изделие относится к кабельной продукции, не распространяющей горение.

В маркировке встречаются также следующие символы, характеризующие их поведение при горении:

LS — малое газо-дымовыделение.
LSLTx — низкое газодымовыделение, малая токсичность выбросов.
HF — как при сгорании, так и при тлении отсутствуют коррозийно-активные выделения газов. В составе подобных изделий нет галогенных добавок — брома, фтора, хлора и других неметаллов.

Чтобы выполнить в частном доме по своим параметрам подойдет кабель, промаркированный только буквосочетанием «нг». Если необходимо обеспечить безопасность людей в случае эвакуации по максимуму, лучше взять более дорогую продукцию — «LS», «LSLTx», «HF».

Когда напряжение в сети не превышает 660/1000 В, используют кабель ВВГнг либо NYM — импортный аналог первого, подойдут и изделия, имеющие оболочку и изоляцию из полимеров

Кабель ВВГнг устойчив к высокой температуре, т.к. в его производстве применяют поливинилхлоридный пластик без галогенных добавок. Этот тип характеризуется идеальным соотношением цены и качества. Прокладывают в местах, где наблюдается довольно высокая взрывоопасность. Функционируют системы, где использованы эти кабели, свыше 180 минут.

Подробно о кабеле ВВГнг и его типе LS

При помощи этого наружного кабеля обеспечивают питание электроприборов стационарных и мобильных. Как ВВГнг, так и LS могут выполнять возложенные на них задачи в самых различных условиях.

Главными свойствами последнего являются:

Влагостойкость. Способность функционировать в помещениях с повышенной влажностью.
Возможность высотной прокладки. С его помощью можно монтировать электропроводку под землей, в шахте.
Огнестойкость. Он не только не продвигает горение, но и не дымит под действием огня.
Высокие технические характеристики, дающие возможность применять ВВГНГ LS в нефтяной и химической промышленности.

Технические параметры изделий этой серии разные. В соответствии с нормами значение напряжения допустимого тока — 0,6 В. На практике встречаются кабели и с более высокими значениями этого параметра. Частота тока — максимум 50 Гц.

Изделия эти гибкие, имеют настолько крепкую изоляцию, что испортить ее практически невозможно. Продолжительность службы кабелей, принадлежащих к этой серии, — до 30 лет.

Целесообразно использовать такой электрический кабель для реализации проекта проводки деревянного дома, поскольку здесь возгорание может возникнуть с большой вероятностью

Все кабели ВВГнг, и LS в том числе, относятся к силовым. Производят их из меди. Максимальное число жил — пять. Для дома чаще всего используют двужильные изделия. Минимальное сечение жилы всей продукции серии ВВГ — 1,5 мм².

Наиболее популярный цвет внешней изолирующей оболочки — черный, но довольно часто можно встретить и в белой изоляции.

С параметрами основных токоведущих жил кабеля связан размер жилы нулевой. Если размер токоведущей жилы находится в пределах 1,5 — 2,5, сечение нулевой будет равняться 1,5

Символы в обозначении ВВГнг обозначают:

В — материал оболочки винил;
Г — в кабеле имеется «голая» жила с защитой в виде двойной изоляции из ПВХ;
нг — негорючий.

Поскольку в маркировке отсутствует символ «А», выполнен кабель из меди. LS, а полностью low smoke указывает на неспособность изделия гореть. Цена одного метра кабеля связана с числом жил и их сечением. В случае трехфазного напряжения используют многожильный проводник.

В конструкцию ВВГНГ LS входят однопроволочные либо многопроволочные жилы. Геометрия жил может быть как в виде круга, так и сектора. Не рекомендуют его подземный монтаж без специальной защиты. Чтобы кабель не распространял горение, его используют для пакетной проводки в специальных связках.

У этого силового провода отсутствует броня, поэтому при монтаже и эксплуатации нужно исключить возможность механических воздействий на него

Используют ВВГНГ LS при температурных показателях 30 — 50 °C, а характеристики его остаются неизменными даже в условиях нагрева жил до +400 °C.

Если целостность кабеля не нарушена, и в нем присутствуют однопроволочные жилы, его можно изгибать под монтажным радиусом идентичным десятку внешних диаметров. При наличии многопроволочных жил, максимальный радиус равен 7,5 наружных диаметров.

С правилами и формулами, применяемые в расчетах сечения кабеля, ознакомит , прочитать которую мы настойчиво советуем.

Советы по выполнению безопасной укладки

Как выбор материалов, способа прокладки проводки, так и метода монтажа установочных изделий в деревянном доме имеет свою специфику. Приоритетный вопрос — безопасность.

Каким нормативам должна соответствовать проводка?

Если основание является горючим, монтаж нужно осуществлять открытым методом или же локализовать проводник, заключив его в защитную оболочку.

В случае когда внутренние перегородки в доме каркасные, оснащенные негорючим наполнителем, обычно кабель помещают в металлорукав или гофру. Более правильным решением стала бы огильзовка стоек, через которые проходит кабель

Важный момент — обеспечение хорошего доступа к кабелю при размещении его в защитном кожухе.

Даже если проводку в деревянном доме выполняют опытные электрики, чтобы оценить их работу, нужно знать три основных правила, предъявляемые к ней:

Не допустить даже возможности возгорания электрокабелей или хотя бы свести ее к минимуму. В любом случае они не должны передавать открытый огонь на деревянные элементы в случае к.з. (короткого замыкания) в электрической цепи. Следовательно, провода не должны контактировать с деревянной поверхностью.
Параметры кабеля должны на 100% соответствовать ПУЭ, иметь запас мощности, чтобы спокойно переносить максимальные нагрузки. Любая степень нагрева клеммных соединений и вводного кабеля недопустима.
Электрические провода должны пребывать в идеальном техническом состоянии, чтобы исключить малейшую вероятность поражения током обитателей дома.

Нельзя отодвигать на второй план правила безопасности в угоду эстетической составляющей. Последствия могут оказаться необратимыми. Все ветки разводки в доме из древесины должны оснащаться и прочими устройствами защитного отключения.

Тонкости ввода кабеля в деревянный дом

Существует два ключевых способа ввода негорючего кабеля для дальнейшей его проводки в деревянном доме с соблюдением безопасности. Первый — прокладка под землей. Метод надежный, поскольку кабель огражден от внешних влияний.

Существенный минус — земляные работы, связанные с устройством траншеи минимум 0,8 м в глубину. Это сопряжено с дополнительными финансовыми затратами

Второй метод — проводка по воздуху. Здесь необходим допуск, а без него работать на электрических столбах нельзя. Поэтому работу могут выполнить только электрики, имеющие соответствующую квалификацию.

Диаметр кабеля на отрезке столб – дом не может быть меньше 16 мм. Здесь лучше использовать провода самонесущие алюминиевые с хорошей изоляцией и сроком эксплуатации от 25 лет. Продолжать линию таким проводом дальше нельзя — для помещения нужен медный проводник.

Если нет проекта, то перед вводом электричества в деревянный дом, необходимо рассчитать нагрузку на случай функционирования всех электроприборов

Собственно ввод выполняют в гильзе из металла. Для этого в стене делают отверстие, фиксируют в нем трубу, а уже внутри нее прокладывают кабель. Пространство, которое осталось, заполняют цементным раствором. Можно вымочить в растворе паклю и применить ее в качестве наполнителя трубы.

К деревянной стене кабель прикрепляют при помощи специальных зажимов. Они обеспечивают хороший не окисляющийся контакт. В случае применения троса для подвеса кабеля, для его фиксации к ограждающей конструкции устанавливают рым-болт.

Недопустимо монтировать кабель внатяжку. Он должен висеть свободно по всей протяженности, а перед вводом в стену нужно обеспечить положение ниже отверстия. В противном случае атмосферная влага по кабелю проникнет в дом. Нельзя перетягивать и сам трос.

Правила регламентируют и толщину стенок трубы. Для мощного кабеля нужна защита толщиной до 1 см. Когда сечение кабеля не превышает 4 мм, достаточно гильзы со стенками 2,8 мм. Этим правилом руководствуются для всей разводки в доме.

Нюансы укладки на участке до распредщитка

Это также один из важных участков электропроводки. Специфика его заключается в том, что от перегрузок при к. з. его не подстраховывает автоматическая защита. Проблему решает следующий вариант: на участке длиной до 3 м кабель помещают полностью в металлическую трубу.

Автомат можно расположить снаружи сруба в защищенном кожухе. Такой вариант является надежным, хоть и не очень удобным для жителей дома

УЗО и набор автоматов заключают в пыле-влагонепроницаемый непосредственно перед вводом в дом из дерева. Срабатывание наступает при уровне нагрузки, превышающем соответствующий параметр основного автомата, находящегося в распредустройстве.

При установке счетчика нужно соблюсти основное условие — не допускать разрывы в питающей линии. Скрутки категорически недопустимы, поэтому следует применять для этого только цельный кабель.

Особенности укладки сетей внутри дома

Безопасную разводку электрики внутри дома можно выполнить двумя способами: открытым и скрытым. Первый проще, но не всегда может соответствовать стилистике помещений. А вот скрытый вариант монтажа, выполненный в соответствии с требованиями электробезопасности, обойдется дороже.

Методы монтажа открытой проводки

Способов монтажа открытой проводки несколько. Все они безопасны, выбирают их часто по соответствию стилистике дизайна. В продаже есть много для прокладки открытой проводки, существуют техники монтажа, благодаря которым в интерьер можно привнести некий колорит.

В открытой проводке все на виду. Все неисправности можно устранить очень быстро, путем замены проблемного участка. Такой метод когда-то был очень популярным, но и сейчас для деревянного дома — это единственно разумное решение

Кабель проводят внутри постройки по стенам и по потолку. При этом можно заменить или проводом ПВ-1. Витой шнур наматывают на керамические изоляторы, что может стать изюминкой дизайна. Такую проводку можно модернизировать, прокладывать новые магистрали.

На рынке большой ассортимент самозатухающих каналов. Всегда можно подобрать их по цвету и стилю комнаты.

Скрытая проводка в доме из дерева

Монтаж скрытой электропроводки в таком пожароопасном строении — процесс трудоемкий. Выбор этого варианта может создать много проблем в случае, если потребуется ремонт кабелей или модернизация сети. Тем не менее из-за нежелания видеть открытые провода и распредкоробки, многие отдают предпочтение именно скрытому монтажу.

Такую электропроводку следует предусмотреть на этапе проектирования. Чтобы максимально обеспечить безопасность, проводку изолируют посредством металлической или оцинкованной трубы обязательно покрытой краской. К розетке, а также выключателю кабель подводят через отверстия, которые предварительно защищают от возгорания.

Скрытый способ монтажа реализуют исключительно в соответствии с нормативами. Материалы используют специальные, служащие защитой от пожара. Кабель, проложенный в перекрытиях, должен быть в пластмассовой негорючей трубе или в металлическом рукаве.

Делая скрытую проводку, следует иметь в виду, что сруб будет усаживаться. Поэтому нельзя допустить взаимодействия дерева с проводами, металлическими или пластиковыми каналами

Как показывает практика, чаще всего способы открытой и закрытой проводки комбинируют.

Что нужно знать о сечении кабеля?

Определяют этот параметр исходя из величины силы тока. Если сечение и нагрузки не соответствуют друг другу, будут возникать короткие замыкания, а в результате — пожар. Так, если в планах закрытая проводка, а расчетный ток равен 16 А, требуется кабель сечением 2 мм² минимум. При расчетном токе 25 А — 4 мм².

Выбирают кабель по группам распределения и в зависимости от предполагаемой нагрузки. Для того чтобы подключить розетки, потребуется кабель с медными жилами сечением 2,5 мм². Максимальная суммарная мощность — 4,6 кВт.

Осветительные приборы запитывают кабелем с сечением 1,5 мм². Мощность этой группы — до 3,3 кВт. Поэтому количество и месторасположения источников света нужно планировать еще до начала монтажа — при составлении электросхемы

Домашнее оборудование большой мощности подключают кабелем, имеющем сечение 4 мм². Подключать такие приборы нужно в индивидуальную розетку и соединять ее с другой группой нельзя.

Выводы и полезное видео по теме

Главное об электропроводке в пожароопасном доме:

Правильный подбор кабеля для выполнения проводки в деревянном доме — залог безопасности его обитателей. В связи с повышенной пожароопасностью такого строения, нужно использовать марки кабеля с высокой степенью надежности.

Не следует упускать тот момент, что кабели и устройства не должны контактировать с деревом. При условии грамотного выбора и выполнения проводки с учетом рекомендаций, эффективность, долговечность и безопасность проводки можно будет гарантировать.

Расскажите о том, как подбирали кабель для обеспечения загородного деревянного дома электроэнергией. Поделитесь интересными технологическими нюансами, которые пригодятся посетителям сайта. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

Открытая проводка в деревянном доме своими руками – особенности и способы ее монтажа

Во многих уголках нашей страны можно встретить деревянные дома. Конечно, каждый владелец оснащает их всеми необходимыми инженерными системами и различным техническим оборудованием, назначение которого состоит в создании комфорта и уюта.

Одной из важных инженерных систем является электрическая. Собственно она и станет темой нашей статьи. А более точно, мы остановимся на том, каким образом организовывается открытая проводка в деревянных домах.

Требования к открытой проводке

Открытая проводка. Элементы
[sc name=img ]

Прежде всего, хочется обратить внимание на главных особенностях открытой проводки в таких домах. Как известно, дерево, из которого сделан весь дом, обладает отличными способностями к возгоранию и поддержанию горения.

Конечно, дерево легко загорается от коротких замыканий, которые могут происходить в электрических кабелях. Смотря на это, любой электрический провод должен монтироваться таким образом, чтобы он не имел прямого контакта с деревом. Это является самым главным условием монтажа открытой, а также закрытой проводки в деревянном доме с помощью своих рук.

Кроме соблюдения этого условия важно придерживаться другого правила: электрический кабель должен быть защищен, то есть он должен находиться в середине чего-то (ПВХ-канала, трубы и др.) или же иметь несколько слоев изоляции.

Хотя, стоит отметить, что ПУЭ позволяют проводить открытую установку электрокабелей без размещения их в любую трубу или пластиковый канал. Другими словами кабеля можно монтировать прямо на стенку или потолок. Однако тут же нужно позаботиться о том, чтобы провод не касался деревянной стены или потолка.

Все трубы или каналы, в которые будет помещаться открытая проводка, должны быть сделанными из таких материалов, которые не поддерживают горение.
В дальнейшем мы рассмотрим все способы, которыми можно сделать открытую проводку внутри деревянного дома. И так, открытую проводку можно монтировать следующими способами:

В гофре, сделанной из ПВХ.
В металлорукаве.
В трубах, сделанных из ПВХ или металла.
В коробах, сделанных из ПВХ.
На скобах.
На изоляторах или фарфоровых роликах.

Использование гофрированной трубы

Если говорить о гофротрубе, то ее очень часто используют для проведения открытой проводки не только в доме из дерева, но и в любых других типах помещений.

Она имеет различные диаметры и благодаря этому в ней можно спрятать несколько кабелей. Для того чтобы прикрепить гофрированную трубу к любой деревянной поверхности, нужно использовать металлическую стяжку или пластиковую клипсу.

Особенностью гофры является то, что она сделана из негорючего материала. Благодаря этому ее можно использовать как дополнительную механическую защиту для любого электрокабеля. Ее удобно монтировать на любую поверхность.

Однако такая гофрированная труба имеет некоторые недостатки. Например, ее очень сложно проложить по ровной линии. То есть она будет кривой. В итоге каждый изгиб и всякие провисания делают внутренний интерьер менее красивым. Кроме этого, на ней легко накапливается пыль, а снять ее очень проблематично.

Использование ПВХ-труб, металлических труб или металлорукава является практически аналогичным использованию гофрированной трубы. Единая особенность, которая отличает металлические и ПВХ-трубы от гофрированной трубы, заключается в наличии сложностей во время монтажа на сгибах.

Установка в кабель-каналах

Также в деревянном доме можно выполнить установку открытой электропроводки в коробах или лотках, которые будут устанавливаться на стены или потолок. Эти короба еще называют кабель-каналами.

Пластиковый кабель-канал
[sc name=img ]

Они изготавливаются из ПВХ или пластика, которые не поддерживают горение. Они окрашиваются в разные цвета и таким образом могут подойти к любому дизайнерскому стилю.

Они удобны благодаря быстроте установки. Так, сначала монтируют сам канал, дальше вставляют проводку и закрывают крышкой. Однако здесь есть свои сложности. Установка пластиковых коробов требует владения необходимыми навыками. Проблема заключается в том, что такие короба сложно устанавливать на неровные поверхности.

Есть еще одна проблемка в их использовании: деревянный дом усаживается. Усадка домов, сделанных из клееного бруса (характеризуются наименьшим уровнем усадки), составляет один сантиметр на один метр высоты. Если усадка составит три сантиметра, то короба деформируются и слетят их крышки. В результате придется переделывать открытую проводку.

Учитывая этот факт, прокладка электрической проводки в кабель-каналах должна осуществляться после того, как произошла усушка и усадка деревянного дома. Как известно, данный процесс может длиться от шести до двенадцати месяцев.

Стоить отметить, что кабель-каналы применяются очень часто потому, что они дешевые. Во время установки они нуждаются в малых трудовых затратах и в них легко делать изменения. Преимущество их заключается и в том, что к ним выпускают и продают много разных аксессуаров.

Этими аксессуарами являются тройники, углы, встроенные коробки и розетки. Именно использование такой фурнитуры делает процедуру установки более простой.

Кроме кабель-каналов часто используют европейские пластиковые плинтусы. Они аналогичны пластиковым коробам и для их прикрепления к стене используют пластиковые клипсы. Кабель-каналы и европейские пластиковые плинтуса часто используют для прокладки открытой проводки не только в деревянном доме, но и в квартире.

Монтаж на скобах

Частым способом установки открытой проводки является монтаж самого кабеля на скобы. Эти скобы изготавливаются из пластика. В зависимости от типа электрокабеля существуют свои особенности его открытого монтажа. В первую очередь растут требования к кабелям, которые будут образовывать открытую проводку. Они должны иметь как минимум двойную изоляцию (примером является ВВГнг).

Полезный совет: лучше всего использовать кабель NYM. Он имеет тройную изоляцию. Также стоит выбирать ВВГнг-LS. Этот кабель не поддерживает горение и в случае краткого замыкания выделяет пониженное количество дыма.

Скоба монтажная для открытой проводки
[sc name=img ]

Эти два типа электрокабелей просто прикрепляют к стене с помощью вышеупомянутых пластиковых скоб. В том случае, когда будет использоваться провод ПУНП, то сначала на стену нужно установить прокладку, сделанную из металла или асбеста. После этого на нее монтируют сам провод. Полоска прокладки должна выступать на один сантиметр с обеих сторон ПУНП.

Стоит сказать, что этот способ очень прост и дешевый. Однако он лишен эстетичности, поскольку на стене может прокладываться не один, а несколько проводов одновременно.

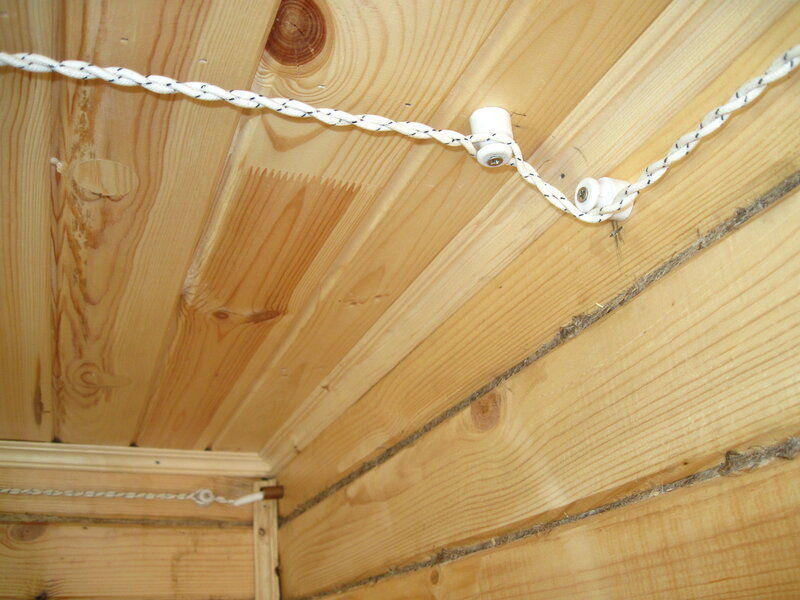

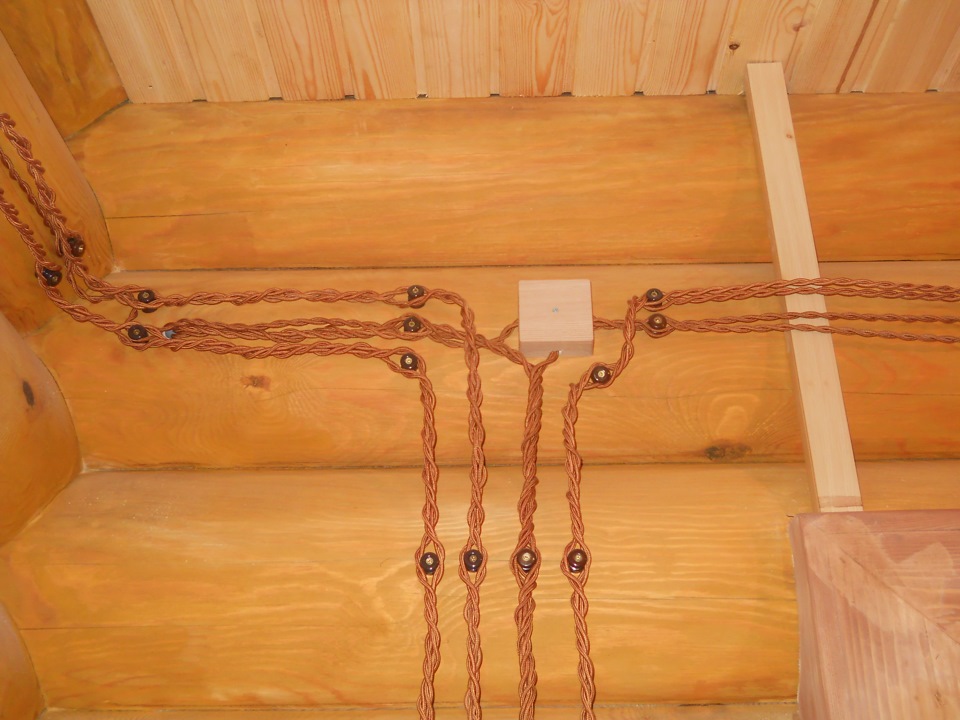

Проводка на фарфоровых роликах

Что касается такого монтажа открытой проводки, который предусматривает использование роликов, сделанных из фарфора, или изоляторов, то он является очень старым. Он заключается в закреплении на стене или потолке роликов, которые делаются из фарфора.

: Использование открытой проводки с фарфоровыми роликами

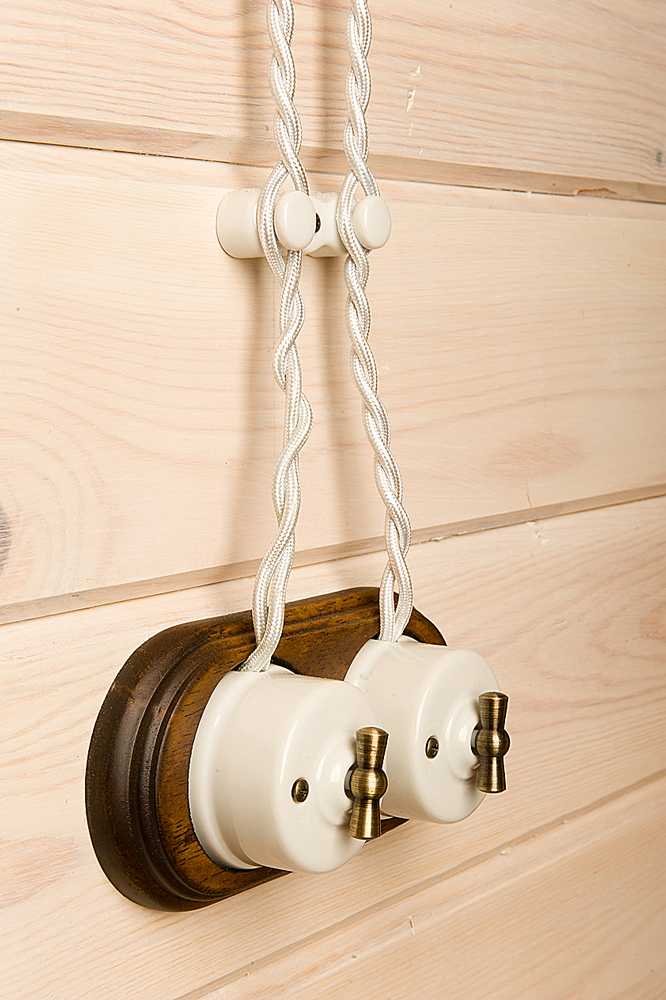

: Выключатель под проводку на стене

: Декоративный выключатель с розеткой

: Горизонтальная проводка на деревянной стене

: Выключатели и розетки для открытой проводки

[sc name=img ]

Далее на них крепят сам электропровод. В результате получается так, что между проводкой и деревянной поверхностью образуется воздушное пространство.

В данном случае проводка должна представлять собой медный провод, который имеет двойную изоляцию. При этом электропровод должен быть скрученным. Такой способ часто используют для создания ретро-стиля.

Конечно, можно провести сочетание всех этих способов. Иными словами использовать комбинированный метод. Так, для стен и потолка, которые имеют ровную поверхность, можно применить пластиковые короба. Для неровных участков можно воспользоваться гофротрубами.

Если нужно проложить открытую электропроводку по полу, то для этого можно воспользоваться пластиковым плинтусом. В тех местах, в которых кабель должен быть особенно защищенным, можно использовать металлорукав.

Итак, теперь вы знаете, каким способом можно произвести монтаж открытой проводки внутри деревянного дома. В дальнейшем мы рассмотрим последовательность организации и установки такого типа проводки.

Все начинается с составления схемы прохождения открытой проводки. Здесь нужно отметить маршруты ее прохождения и места, где будут находиться светильники, включатели и розетки. Конечно, для подачи тока на осветительные приборы и к розеткам в отдельной комнате надо устанавливать различные электрокабели.

Материалы и инструменты

Когда схема готова, можно приступать к закупке необходимых материалов и инструментов.
В список материалов должны входить:

Электропровода.
Розетки и включатели.
Металлические гильзы.
Пластиковые втулки.
Разводные коробки.
Удлинитель.
Металлическая пластина.
Гофротруба, или кабель-каналы, или фарфоровые ролики.
Пластиковые скобы.

В список оборудования обязательно должны входить автоматические выключатели (нужно использовать для каждой отдельной ветви проводки) и УЗО.
Что касается инструмента, то он должен быть представленным:

Бокорезами и пассатижами.
Набором отверток.
Напильником.
Молотком.
Зубилом.
Монтажным ножом.
Гаечными ключами.
Электрической дрелью.
Мультиметром.
Указателем напряжения.

Последовательность монтажа

После того, как все вы обладаете всеми необходимыми инструментами и материалами, можно приступать к осуществлению процесса прокладки открытой проводки.

С самого начала готовят места для установки розеток и выключателей.

Полезный совет: каждый вид выключателя и розетки должны размещаться на металлической основе. Для этого вы может взять металлический лист и вырезать кусок с нужными размерами. Далее его прикрепляют к деревянной стене. Это же правило касается и светильников.

Следующий этап монтажа открытой проводки (ее фото приводится ниже) заключается в прокладке электрических кабелей на стенах и на потолке деревянного дома.

Монтаж проводки осуществляется одним из вышеупомянутых способов. Единственный момент, на котором стоит остановиться, это прокладка проводки через стену.

Для прокладки кабеля через стену нужно сверлить дырку. Далее через нее проводится электрокабель. Однако мы знаем, что не стоит допускать контакта проводки с деревом. Поэтому, сначала в дырку вставляют металлическую гильзу. Края гильзы должны выступать на один сантиметр от плоскости стены.

Полезный совет: металлическая гильза может иметь острые края и во время протягивания через нее кабеля может произойти повреждение изоляции. Для того чтобы избежать такого развития событий, нужно воспользоваться пластиковыми втулками.

Что касается кабелей, то они должны быть или трехжильными (если сеть однофазная) или пятижильными (при условии, если в дом подходит три фазы).

Когда вся проводка находится на местах, предусмотренных схемой, производится ее разводка и подключение к розеткам, выключателей и других потребителям электрической энергии.

Перед подключением каждой ветви открытой проводки к распределительному щитку нужно провести измерения сопротивления изоляции, петли фаза-ноль, сопротивления заземления, а также следует измерить УЗО. Кроме этого следует установить, нет ли замыкания в каждой ветке электропроводки.

Желательно, чтобы эту работу провели квалифицированные специалисты. Это не только даст гарантии того, что проводка безопасна, а даст возможность получить соответствующие протоколы с заключением о состоянии и исправности новой домашней электросети.

Идеи для удачного ремонта с керамической плиткой в вашем доме!

Лицензия на приспособление объекта культурного наследия

Как получить лицензию ФСБ?

Безопасность автоматизации ворот

Национальный электротехнический кодекс (NEC) Правила наружной проводки

По

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 17.04.22

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Аллигатор Дог / Getty Images

Национальный электротехнический кодекс (NEC) включает множество конкретных требований к установке наружных цепей и оборудования. При наружной проводке основные проблемы безопасности включают защиту от влаги и коррозии, предотвращение физических повреждений и решение проблем, связанных с подземным захоронением. В большинстве проектов наружной электропроводки жилых помещений соответствующие требования кодекса относятся к установке наружных розеток и осветительных приборов, а также к прокладке проводки над и под землей. В тех случаях, когда официальные требования кодекса предусматривают наличие «перечисленного» оборудования, это означает, что используемые продукты должны быть разрешены для применения утвержденным испытательным агентством, таким как UL (ранее Underwriters Laboratories).

Правила для наружных емкостей

Многие из правил, применимых к наружным розеткам, направлены на снижение вероятности поражения электрическим током, что представляет собой значительный риск в любое время, когда пользователь находится в прямом контакте с землей. К основным правилам для уличных емкостей относятся:

Защита от короткого замыкания на землю (GFCI) требуется для всех наружных розеток. Конкретные исключения могут быть сделаны для оборудования для снеготаяния или противообледенения, если оборудование питается от недоступной розетки. Необходимая защита GFCI может быть обеспечена розетками GFCI или автоматическими выключателями GFCI.
Дома должны иметь по крайней мере одну наружную розетку спереди и сзади дома. Они должны быть легко доступны с земли и расположены на высоте не более 6 1/2 футов над землей.
Пристроенные палубы и балконы с доступом внутрь (включая дверь вовнутрь) должны иметь емкость не выше 6 1/2 футов над поверхностью палубы или балкона. В качестве общей рекомендации в домах также должны быть розетки с каждой стороны террасы или балкона, доступные с земли.
Емкости во влажных помещениях (под защитными покрытиями, например, на крыше крыльца) должны быть атмосферостойкими и иметь атмосферостойкое (непроницаемое для непогоды) покрытие.
Сосуды во влажных местах (подверженные воздействию погодных условий) должны быть устойчивыми к атмосферным воздействиям и иметь атмосферостойкое покрытие «во время использования». Эта крышка обеспечивает герметичную защиту от атмосферных воздействий, даже когда шнуры подключены к розетке.
Постоянный бассейн должен иметь доступ к электрической розетке, которая находится не ближе 6 футов и не дальше 20 футов от ближайшего края бассейна. Емкость должна быть не выше 6 1/2 футов над палубой бассейна. Эта розетка должна иметь защиту GFCI.
Сосуды, используемые для питания насосных систем в бассейнах и спа, должны быть не ближе 10 футов от внутренних стен постоянного бассейна, спа или гидромассажной ванны, если они не защищены GFCI, и не ближе 6 футов от внутренних стен постоянного бассейна или спа, если они защищены GFCI. Эти розетки должны быть отдельными розетками, не предназначенными для других устройств или приборов.

Правила наружного освещения

Правила для наружного освещения в основном касаются использования светильников, предназначенных для использования во влажных или мокрых местах:

Светильники для влажных/открытых помещений должны быть внесены в список для использования во влажных местах.
Светильники во влажных помещениях (защищенные нависающим карнизом или крышей) должны быть указаны для влажных помещений.
Накладные электрические коробки для всех электрических приборов должны быть водонепроницаемыми/атмосферостойкими .
Светильники для наружного освещения не требуют защиты GFCI.
Низковольтные системы освещения должны быть перечислены утвержденным испытательным агентством как целая система или собраны из отдельных перечисленных компонентов.
Низковольтные осветительные приборы (светильники) должны располагаться не ближе чем в 5 футах от наружных стен бассейнов, спа-салонов или джакузи.
Трансформаторы для низковольтного освещения должны находиться в доступных местах.
Выключатели, управляющие освещением или насосами бассейна или спа, должны быть расположены на расстоянии не менее 5 футов от внешних стен бассейна или спа, если только они не отделены от бассейна или спа стеной.

Правила для наружных кабелей и кабелепроводов

Несмотря на то, что стандартный кабель NM имеет наружную виниловую оболочку и водонепроницаемую изоляцию вокруг отдельных токопроводящих жил, он не предназначен для использования вне помещений. Вместо этого кабели должны быть одобрены для использования вне помещений. А при использовании кондуита есть дополнительные правила, которые необходимо соблюдать. Применимые правила для наружных кабелей и кабелепроводов включают:

Открытая или скрытая проводка/кабель должны быть перечислены в соответствии с их применением. Кабель типа UF является наиболее часто используемым неметаллическим кабелем для прокладки наружной электропроводки в жилых помещениях.

Кабель

UF может быть проложен непосредственно (без кабелепровода) с минимальным 24-дюймовым заземляющим покрытием.
Проводка, проложенная внутри жесткого металлического (RMC) или промежуточного металлического (IMC) кабелепровода, должна иметь заземляющее покрытие толщиной не менее 6 дюймов; проводка в кабелепроводе из ПВХ должна иметь покрытие толщиной не менее 18 дюймов.
Обратная засыпка вокруг кабелепровода или кабелей должна быть выполнена из гладкого зернистого материала без камней.
Низковольтная проводка (не более 30 вольт) должна быть закопана на глубину не менее 6 дюймов.
Прокладки подземной проводки, которые переходят из-под земли в надземную часть, должны быть защищены кабелепроводом от требуемой глубины покрытия или 18 дюймов (в зависимости от того, что меньше) до точки подключения над землей или не менее 8 футов над землей.
Электрические провода, свисающие с бассейна, спа или джакузи, должны находиться на высоте не менее 22 1/2 футов над поверхностью воды или поверхностью платформы для прыжков в воду.
Провода передачи данных (телефон, интернет и т. д.) должны находиться на высоте не менее 10 футов над поверхностью воды в бассейнах, спа и джакузи.

Позвоните, прежде чем копать

Это не требование NEC, но оно может спасти вам жизнь, не говоря уже о том, чтобы предотвратить серьезные проблемы с поставщиками услуг. Позвоните по номеру 811, национальной горячей линии «Позвоните, прежде чем копать», по крайней мере за три дня до того, как вы планируете копать где-либо на своей территории. Сотрудники горячей линии оповестят всех поставщиков коммунальных услуг в вашем районе. Те, чьи линии проходят через вашу собственность, отправят представителя, чтобы отметить их линии на земле. Вы можете использовать силовое оборудование, чтобы копать не ближе 24 дюймов к отмеченным линиям, но вы должны использовать ручную лопату при копании в пределах 24 дюймов по обе стороны от отмеченной линии.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

Распознавание опасности поражения электрическим током . Управление по охране труда.

Внутренняя и наружная проводка | WesBell Electronics

Хотя внутренние и наружные провода могут иметь некоторое сходство, их различия имеют значительные разветвления. Наружная и внутренняя проводка подпадает под разные коды безопасности и использует различные материалы в зависимости от применения. Использование провода в неправильном месте может быть критической ошибкой, приводящей к повреждению проводки и значительным рискам для безопасности, не говоря уже о неработающей электронике.

Существует несколько различных типов популярных внутренних и наружных проводов, и очень важно использовать правильный. Wesbell Electronics предлагает широкий выбор проводов и кабелей для обоих целей и может помочь вам найти подходящий для работы. Давайте начнем с разбора различий между этими двумя проводами и того, что делает их подходящими для различных применений.

Что разделяет внутренние и наружные провода?

Внутренние и наружные провода различаются по нескольким факторам, но основной целью наружных проводов является обеспечение лучшей защиты от непогоды. Внутренние провода не подвергаются такому же уровню риска и требуют менее прочных конструкций. Они часто более доступны, чем наружные провода, но не выдерживают тех же угроз, с которыми сталкиваются наружные провода. Это означает, что вы обычно можете использовать наружные провода внутри, но не наоборот. Это правило применяется независимо от того, используете ли вы кабелепровод или установку с прямым захоронением.

Некоторые из характеристик, которые различаются между внутренними и наружными проводами, включают следующее.

Изоляция: Наружные провода должны выдерживать воздействие влаги, влажности и нерегулируемых температур. Во многих климатических условиях эти температуры могут быть экстремальными, поэтому наружные кабели защищают внутренние провода надежной изоляцией. Из-за этого они часто толще, но дополнительная защита необходима для защиты внутренних проводов от элементов.
Тип штекера: Внутренние вилки могут быть двух- или трехштырьковыми, в зависимости от изделия. Более мощные устройства, как правило, используют вилки с тремя контактами из-за дополнительной безопасности земли, но многие внутренние устройства, такие как лампы и зарядные устройства, используют вилки с двумя контактами. С ними немного проще работать, но они не обеспечивают наземную проверку. С другой стороны, наружные кабели почти всегда имеют заземляющий контакт.
Калибр: Внутренние провода часто короче, и, поскольку они не потребляют столько энергии, они не должны быть такими же большими, как наружные провода. Они могут иметь меньший диаметр, потому что через них проходит меньший ток и требуется меньше защитных слоев.
Энергопотребление: Устройства могут сильно различаться по энергопотреблению, при этом внутренние провода часто сопровождают малоамперные устройства. Например, обычная бытовая лампа или телевизор могут потреблять около 0,5 А, а фен или стиральная машина — около 10 А. Между тем, предметы для улицы, такие как электроинструменты и большие осветительные приборы, могут потребовать гораздо больше энергии. Согласно журналу WOOD Magazine, электроинструменты, такие как маршрутизаторы и воздушные компрессоры, могут потреблять до 18 ампер, поэтому вам понадобится наружная розетка и провод, способный выдержать такой ток.
Требования к электрическим нормам: В разных местах действуют разные требования в соответствии с Национальными электрическими нормами. NEC определяет соответствующие приложения и методы установки, и вы должны использовать правильный тип кабеля в соответствии с этими требованиями, чтобы обеспечить соответствие требованиям и безопасность. Внутренние и наружные кабели имеют различные рейтинги защитных характеристик, которые должны соответствовать применению.

Прямой монтаж проводов по сравнению с монтажом в кабелепроводе

Имейте в виду, что не все наружные провода одинаковы — некоторые рассчитаны на прямое заглубление, в то время как для других требуется кабелепровод. Открытый провод также требует осторожности и должен иметь правильный рейтинг для его размещения.

Наружные кабели, рассчитанные на прямое заглубление, можно прокладывать в подземных траншеях без использования кабелепровода. Они имеют прочный корпус, который изолирует влагу и защищает от угроз. При необходимости вы можете использовать эти кабели с кабелепроводом для дополнительной защиты. Вы можете прокладывать подземные питающие кабели без кабелепровода с 24-дюймовым земляным покрытием, в то время как для различных типов кабелепровода требуется от 6 до 18 дюймов покрытия.

Для некоторых наружных проводов требуется кабелепровод, который может состоять из различных материалов и может быть более необходим в определенных условиях. Например, трубы из поливинилхлорида подходят для агрессивных сред. Если вы прокладываете кабель в промышленных условиях, где могут присутствовать агрессивные химические вещества, этот тип кабелепровода может быть хорошей идеей. Всегда внимательно изучайте условия применения перед прокладкой наружного кабеля или провода.

В некоторых случаях провод можно оставлять открытым, если он имеет соответствующий список и рейтинг для применения.

Какой тип провода следует использовать на открытом воздухе?

Итак, вы хотите провести электричество на улицу. Какой провод вы используете? Для начала вам понадобится тот, который может противостоять широкому спектру угроз, которые могут различаться в зависимости от приложения и среды. Кроме того, вы, вероятно, будете смотреть на кабель, а не на провод. Кабели имеют несколько жил, а иногда и заземляющий провод, заключенный в защитную оболочку.

Большинство установок необходимо защищать от экстремальных температур. В зависимости от климата это может быть более или менее серьезной проблемой. Например, если вы прокладываете провод на открытом воздухе на севере, вам часто приходится сталкиваться с минусовыми температурами. В качестве альтернативы, южные места могут принести жаркие температуры, а Средний Запад может иметь и то, и другое. Вы должны убедиться, что используемый наружный кабель соответствует климатическим требованиям.

Другие риски, с которыми сталкивается практически любой наружный кабель, включают конденсацию, влажность, сырость и ультрафиолетовые лучи. Влага может быстро вывести кабель из строя, ухудшить его характеристики и испортить сигнал. С другой стороны, ультрафиолетовый свет разрушает внешние слои кабеля в присутствии солнечного света. Когда это происходит, это значительно сокращает срок службы кабеля и может привести к трещинам в оболочке, подвергая провод воздействию других материалов, таких как вода.

Обратите внимание, что даже кабели с защитой от УФ-излучения могут выцветать, но это лишь косметическое изменение. Тем не менее, это может вызвать трудности с идентификацией кабеля в будущем, поэтому стойкий цвет на оболочке провода является неоспоримым плюсом.

В некоторых местах, например в промышленных условиях, вам также необходимо учитывать наличие таких веществ, как химикаты, масло, растворители и топливо. Они могут разъедать оболочку кабеля и разъедать ее вплоть до самого провода, поэтому необходимы соответствующие защитные слои.

Некоторые популярные наружные кабели включают следующие.

Тип UF-B: Подземный питательный кабель, как следует из названия, часто подходит для прокладки непосредственно под землей без необходимости в кабелепроводе. Буква «B» в названии указывает на его использование в качестве кабеля ответвления. Его также можно применять в помещениях, если есть опасения по поводу влажности или коррозии. Этот тип кабеля имеет оболочку из ПВХ и изоляцию из ПВХ и нейлона с цветовой маркировкой. Проводники могут быть скрученными или отожженными из мягкой неизолированной медной проволоки с добавлением заземления из неизолированной меди. Они поставляются с американскими размерами проводов от 6 до 14 и поддерживают 600 вольт и температуру до 9 градусов.0 градусов Цельсия, сухой или влажный.
Тип MC: Другой внутренний или наружный кабель, кабели типа MC используют изоляцию THHN, что означает термопласт, термостойкая и нейлоновая оболочка, или водостойкую версию, THWN-2. Эти изоляции необходимы для многих наружных применений, включая влажную и жаркую среду. «MC» означает металлическую оболочку, представляющую собой алюминиевую взаимосвязанную броню, окружающую провода THHN/THWN-2, которая обеспечивает надежную работу в суровых условиях. Кабели типа MC изготавливаются из цельной, многопроволочной и неизолированной меди калибра от AWG 14 до 2. Они подходят для использования вне помещений над землей и под землей с кабелепроводом.
SE-R: Кабели SE-R представляют собой кабели с служебным вводом закругленной формы. Они также используют изоляцию THHN, но имеют оболочку из ПВХ и заземляющий провод. Типичные области применения включают фидерные панели и ответвления цепей, которые выигрывают от устойчивости SE-R к солнечному свету и воде, а также огнестойкости. Хотя SE-R не подходит для прямого захоронения, его можно использовать в кабелепроводе. Он работает при температуре до 90 градусов Цельсия во влажных и сухих условиях и соответствует классам AWG от 6 до 4/0.
ЕГЭ-2: Если вы разрабатываете проект на открытом воздухе с использованием солнечной энергии, USE-2 обеспечивает необходимую долговечность. Они состоят из медной или алюминиевой проволоки и гибкой резиновой изоляции, обеспечивая защиту от высоких температур, влажной или сырой среды, ультрафиолетового излучения, истирания, давления и химических веществ. Температурные характеристики могут достигать 90 градусов Цельсия и поддерживать напряжение 600 вольт.

Какой тип провода следует использовать в помещении?

Если вы не работаете на открытом воздухе, вы можете воспользоваться менее прочными внутренними проводами или более дешевыми кабелями. Как правило, им не требуется такой же уровень защиты, как наружным кабелям, но они, вероятно, имеют класс огнестойкости, предназначенный для данного приложения. Часто эти кабели будут неметаллическими и иметь провод под напряжением, нейтральный провод и провод заземления. Другой вариант — использовать незащищенный провод, но он должен быть в кабелепроводе для защиты, если он проходит в открытых местах.

Некоторые распространенные типы внутренних проводов включают следующие.

Romex® NM-B: Провод Romex популярен в ответвлениях электропроводки жилых домов и небольших предприятий и доступен в широком диапазоне конфигураций. Это продукт Southwire, и он даже имеет специальную оболочку, позволяющую легко протягивать его через кабелепровод. Доступный в калибрах AWG от 14 до 8, этот кабель имеет изоляцию из ПВХ и нейлоновую оболочку и поддерживает температуру до 90 градусов Цельсия в сухих условиях. Он очень похож на кабель UF-B, но с меньшей защитой.
THHN и THWN: Эти аббревиатуры могут показаться знакомыми, потому что они находятся внутри проводов типа MC, о которых мы упоминали ранее. Вы можете использовать провода THHN и THWN на отдельном внутреннем кабелепроводе. Эти провода имеют оболочку разного цвета, что указывает на их назначение в качестве горячих, заземляющих или нейтральных проводов. Они часто подают питание от электрической коробки к розеткам по всему дому. Провода THHN и THWN также имеют большое сечение для более требовательного энергопотребления.
Низковольтный провод: Для конкретных применений в помещении вы можете найти различные низковольтные провода, такие как провод термостата и провод динамика. Они имеют относительно небольшие размеры и обычно изолированы, но технические характеристики могут сильно различаться в зависимости от типа провода.

Внутренняя проводка часто более рентабельна из-за меньшей потребности в передовых защитных материалах. Если ваш проект требует такого уровня защиты, например, во влажных помещениях или местах с экстремальными температурами, помните, что наружные кабели могут подходить для использования внутри помещений. Вам нужно будет тщательно проверить свое приложение и сравнить его с требованиями NEC, чтобы убедиться, что оно соответствует правильным стандартам.

Есть ли разница между внутренними и наружными электрическими розетками?

Краткий ответ? Абсолютно. Одно существенное различие между ними заключается в том, что наружные розетки должны включать прерыватели цепи замыкания на землю.

Розетки GFCI являются важным средством безопасности, которое значительно снижает риск поражения электрическим током и удара током. Когда происходит замыкание на землю, электричество направляется по непреднамеренному пути за пределы проводов, по которым оно должно было идти, в том числе через человека, если это самый быстрый путь к земле. GFCI постоянно контролирует электрический ток, проходящий через него, и отключает поток электричества, если обнаруживает неисправность. Это все равно может привести к поражению электрическим током, но предотвращает длительный электрический контакт.

GFCI требуются в определенных помещениях, таких как ванные комнаты и кухонные столешницы, где поблизости есть вода, но они всегда необходимы в наружных розетках на 15 ампер, 20 ампер или 120 вольт. Наружные розетки также отличаются несколькими другими способами, в том числе следующими.

Количество отверстий: GFCI также означает, что наружные розетки будут иметь конструкцию с тремя отверстиями, в которую можно будет вставить заземляющий контакт. В то время как большинство внутренних розеток имеют это, некоторые старые не имеют и вмещают только двухконтактные вилки.
Водонепроницаемость: Наружные электрические розетки также снабжены водонепроницаемыми крышками, защищающими розетку даже при подключенном к ней шнуре. Это означает, что вы можете оставлять освещение на террасе включенным все лето, не беспокоясь о дожде или ночной конденсации. Конечно, у внутренних розеток такой защиты нет, но и они обычно в ней не нуждаются.

Помните, что мало иметь уличную розетку — вам также необходимо убедиться, что вилка или удлинитель, который вы используете, безопасны для использования на открытом воздухе.

Покупка наружных и внутренних электрических проводов

Независимо от того, требует ли ваша работа наружных или внутренних электрических проводов, специалисты Wesbell Electronics могут помочь. Мы знаем, что не всегда просто найти наиболее экономичный провод или кабель для работы, особенно когда речь идет о погодных условиях и условиях применения. Мы стремимся упростить эту задачу с помощью огромного выбора электрических проводов, предназначенных для внутреннего и наружного использования, и команды экспертов, готовых помочь. Мы будем рады рассмотреть ваш проект и помочь вам найти лучший выбор для работы.
