Что такое сила тока, формула

Что такое сила тока

Представим обычный водопроводный кран. Открываем вентиль — бежит вода. Чем больше мы будем поворачивать ручку, тем сильнее станет напор и тем больше воды будет выливаться из крана за определённое время.

Похоже обстоит дело и с электрическим током. Только вместо крана — проводник, молекулы воды — заряженные частицы, напор — напряжение, а расход воды — сила тока.

Сила тока (I) — это отношение электрического заряда (

q), прошедшего через поперечное сечение проводника, ко времени его прохождения (t).

Единица измерения силы тока — Ампер (A). Она названа в честь Андре-Мари Ампера — французского физика, который совершил несколько важных открытий, связанных с электричеством.

Андре-Мари Ампер (1775-1836)

Один Ампер — это сила тока, при которой за одну секунду через поперечное сечение проводника проходит заряд, равный одному Кулону, то есть заряд чуть больше, чем шести квинтиллионов (миллиард миллиардов) электронов.

Чтобы понять, Ампер — много это или мало, обратимся к фактам.

Ток силой в 0,05 Ампер вызывает неприятные ощущения, а ток в 0,1 Ампер может убить человека за несколько секунд. В светодиодных лампочках течёт ток в 0,02 Ампер, мобильный телефон при максимальной нагрузке потребляет до 0,5 Ампер, автомобильный аккумулятор способен выдавать несколько сотен Ампер, а ток в молнии достигает 200 000 Ампер.

<<Форма демодоступа>>

Сила тока и сопротивление

Как усилить поток воды из шланга? Можно добавить напор (увеличить давление), но не слишком сильно, иначе шланг разорвёт. А можно взять шланг большего диаметра.

То же справедливо и для проводника: чем больше он в сечении, тем больший поток электронов может пропустить. Но если сила тока окажется слишком большой, проводник перегреется и сгорит.

Именно так работают плавкие предохранители в электронных приборах: при резком скачке силы тока тонкий проводок перегорает, и устройство отключается от сети.

Плавкие предохранители: новый и отработанный

Чем короче и шире шланг, тем большее количество воды он способен пропустить за единицу времени. Также и с электричеством: сила тока, проходящего через проводник за секунду, зависит от сопротивления проводника. Только кроме длины и площади сечения на сопротивление влияет материал, из которого проводник сделан.

Формула сопротивления выглядит так:

l — это длина проводника, S — площадь его сечения, а ρ — удельное сопротивление, у каждого материала оно своё.

Вещества с низким удельным сопротивлением называются проводниками, они проводят электричество наиболее эффективно. Вещества с высоким удельным сопротивлением называют диэлектриками — их можно использовать в качестве изоляторов. Среднее положение занимают полупроводники — они проводят электричество, но не так хорошо, как проводники.

Сопротивление измеряется в Омах. Проводник обладает сопротивлением в 1 Ом, если на его концах возникает напряжение в 1 Вольт при силе тока в 1 Ампер.

Учите физику вместе с домашней онлайн-школой «Фоксфорда»! По промокоду PHYSICS82021 вы получите бесплатный доступ к курсу физики 8 класса, в котором изучается сила тока!

Как измерить силу постоянного тока

Существует специальный прибор для измерения силы тока — амперметр. Он подключается последовательно к проводнику, в котором нужно измерить силу тока. Для этого один из концов нужного проводника отсоединяют от электрической цепи и в получившийся разрыв включают амперметр с помощью двух клемм — со знаками «+» и «−». Клемму со знаком «+» подключают к точке разрыва, которая сохранила связь с положительным полюсом источника тока.

Поскольку сила тока на всех последовательных участках цепи одинакова (он нигде не «застаивается»), амперметр можно включать как до потребителя тока, так и после.

На схемах амперметр изображается буквой «А» в круге.

Существует много разных видов амперметров, различающихся по принципу действия. Проще всего устроен тепловой амперметр. Между двумя зажимами натянута проволока, соединённая нитью с пружиной. Нить охватывает петлёй неподвижную ось со стрелкой. Когда к зажимам подаётся ток, он проходит через проволоку и нагревает её. Нагретая проволока становится немного длиннее, из-за этого нить сильнее оттягивается пружиной. При движении нить поворачивает ось, и стрелка на ней показывает, чему равна сила тока.

Схема работы теплового амперметра

Современные электрики пользуются мультиметрами — приборами, которые позволяют измерить и силу тока, и напряжение, и сопротивление.

Цифровой мультиметр

Как измерить силу тока мультиметром: инструкции, фото, видео

Мультиметр — очень функциональное устройство, которое помогает дружить с электричеством. Им могут измеряться разные параметры. О том, как воплотить эти замеры в реальность своими руками, мы рассказываем в интересных статьях. Сейчас поговорим о том, как измерить силу тока мультиметром. И, конечно, будут полезные видео о том, как проверить ампераж мультиметром.

Contents

  • 1 Что такое сила тока и зачем её измерять?
  • 2 Принципы измерения силы тока мультиметром
  • 3 Как измерить силу тока мультиметром: основные моменты
  • 4 Как измерить мультиметром ток постоянный
    • 4.1 Как замерить ампераж мультиметром на батарейках
    • 4.2 Как проверить ток мультиметром у аккумулятора
  • 5 Как померить мультиметром ток переменный
    • 5.1 Вопрос — ответ

Что такое сила тока и зачем её измерять?

Это количество электричества (заряда или числа электронов), которое движется через поперечное сечение проводника за одну секунду. В формулах обозначается большой латинской буквой I.  Единица силы тока — Амперы (А).

Силу тока часто называют просто током. Он бывает двух видов:

  1. Постоянный. Ток не меняется по направлению и величине. То есть это равномерное направленное движение заряженных частиц. Формула для вычисления: I=Δq/Δt ( Δq(Кл) – заряд в Кулонах, который прошел через поперечное сечение; Δt(c) – время, за которое прошел заряд).
  2. Переменный. Это ток, у которого изменяется даже одна характеристика. Он отличается в разные временные моменты. Чтобы вычислить такой ток, лучше использовать производную.

Принято считать, что ток в 1 А образуется в проводнике с сопротивлением 1 Ом, если имеется напряжение в 1 В.

Проверка тока мультиметром нужна для:

  1. Уточнения действительно потребляемой мощности электрического агрегата.
  2. Выявления дефектов электроустройств, если его мощность меньше заявленной производителем.
  3. Определения электроёмкости автономных источников энергии, например, аккумуляторов.
  4. Выявления утечки тока в электрических цепях.

Часто для определения силы тока или ампеража используются амперметры. Но, если у вас имеется мультиметр с такой функцией, смело используйте его.

На видео о том, как померить силу тока мультиметром:

Принципы измерения силы тока мультиметром

Измерять ток мультиметром не сложно, но есть определенные правила, которыми нельзя пренебрегать:

  1. Электрическая сеть должна быть обесточена.
  2. Кабели должны быть хорошо изолированы, иначе увеличивается риск поражения током.
  3. Работайте с измерителем в перчатках, которые не проводят электроток, например, из резины.
  4. Не пытайтесь определять ток при повышенной влажности воздуха, потому что она тоже увеличивает риск поражения током.
  5. Замеряйте быстро, чтобы щупы не соединялись с проводами дольше 1-2 секунд. Это особенно важно, если вы собираетесь работать с маломощными элементами. К примеру, если вы будете осуществлять мультиметром замер тока батарейки и продержите щупы долго, то они полностью или частично разрядятся.

Мы советуем проводить все работы с током с напарником, который окажет первую помощь/вызовет скорую, если произойдет внештатная ситуация.

Как измерить силу тока мультиметром: основные моменты

Измерение всех типов тока проводится разными методами внутри измерительного устройства. Поэтому на тестере всегда имеется элемент, с помощью которого выставляется нужный режим и диапазон. В более продвинутых моделях диапазон определяется автоматически.

Для выбора режима обычно нужно только повернуть ручку, поставив её к одному из следующих значений:

  1. Постоянный ток: A -, DCA, I -;
  2. Переменный: A ~, ACA, I ~;

Настоятельно советуем прочитать инструкцию к мультиметру, в котором приводятся имеющиеся на тестере обозначения. Они могут быть разными в зависимости от модели. Полезной будет и статья о том, как пользоваться мультиметром.

Учтите, что для замера силы тока мультиметром придётся создать разрыв цепи! Это главная разница данной проверки от измерения, к примеру, напряжения, когда мультиметр следует подключать к цепи по параллельной схеме.

Разрыв тестируемой цепи мастера осуществляют по-разному. Для включения в цепь ограничительного сопротивления применяются также резисторы, но чаще всего обычные лампочки.

Учтите, что разрыв электроцепи нужно сделать до начала замеров при отключенном напряжении!

Как измерить мультиметром ток постоянный

Чаще всего проверяют батарейки и АКБ, они являются постоянными источниками.

В том, как замерить амперы мультиметром, важно выбрать подходящую функцию на приборе, а также присоединить тестер в нужной полярности: красный кабель к положительному питанию, черный — к отрицательному. Если щупы перепутать, на дисплее будут указаны отрицательные цифры.

Также в отношении того, как замерить ток мультиметром, нужно понять, какой уровень сигнала будет проверяться. Если в цепочке миллиамперы, красный кабель присоединяется к отверстию на мультиметре, где указано VΩмА или прописан определённый диапазон. Если вы исследуете силовую цепь, где Амперы, соединяйте с надписью А или NA (как правило, здесь 5-10 А). Опять же, советуем внимательно изучить инструкцию к мультиметру. Если на данном этапе что-то напутать, мультиметр может поломаться.

Инструкция по измерению постоянного тока мультиметром:

  1. Расставляем щупы.
  2. Выбираем функцию постоянного тока.
  3. Если нужно, выставляем степень сигнала (ставьте выше того, что ожидаете).
  4. Соединяем тестер в разрыв цепочки ветви схемы, не забывая соблюдать полярность.
  5. Включаем источник энергии.

Если значений нет, скорее всего, диапазон выбран неправильно. Попробуйте снижать его, пока не увидите показания.

Посмотрите, как померить амперы мультиметром:

Как замерить ампераж мультиметром на батарейках

Это простой переносной источник энергии и не требуется применять нагрузку. Кроме этого, остальные действия прежние: выбрать нужную функцию на мультиметре, расставить щупы в соответствии с полярностью.

О чем могут говорить показания:

  1. 4-6 А — всё в порядке.
  2. Ниже четырёх — батарейка подходит только для использования в маломощных устройствах.
  3. Ниже 2,5 А — эта батарейка просится в мусор.

Сравнивайте показания с теми, что прописаны на батарейках.

Посмотрите полезное видео о том, как измерить мультиметром амперы у батареек:

Как проверить ток мультиметром у аккумулятора

Здесь действует правило с нагрузочным элементом, в роли которого можно взять простую лампочку накаливания. Скорее всего, её сопротивление будет не больше нескольких сот Ом. Как проверить нагрузку мультиметром? Тестером, выбирая нужный режим. К примеру, подробнее о проверке сопротивления мультиметром читайте здесь.

Затем используйте такую формулу: I = U / R (I — ток А, U — аккумуляторное напряжение, R — сопротивление лампочки).

С полученным значением сравните цифры, которые получите при измерении тока мультиметром. Если видите разницу, тем более существенную, речь может идти о плохом заряде.

Полезное видео, как проверить амперы мультиметром:

Как померить мультиметром ток переменный

Бывает, что нужно проверить электросеть, например, для дома с несколькими квартирами. Если вы сумеете измерить переменный ток, это поспособствует правильному ремонту проводки.

И снова не обойтись без нагрузки, и снова в её роли может выступить лампочка.

Инструкция, как мерить мультиметром ток переменный:

  1. Присоединяем провода к нужным отверстиям на мультиметре.
  2. Выбираем на мультиметре нужную функцию замера, если необходимо — степень сигнала.
  3. Последовательно с измерителем присоединяем к розетке выбранный нагрузочный элемент.
  4. Смотрим на показания. Лампочка начинает гореть.

Вы узнали, как измерить силу тока мультиметром.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как правильно измерить амперы мультиметром?

Имя: Михаил

Ответ: В амперах измеряется сила тока. Есть переменный и постоянный ток, измерения каждого немного отличаются. Для них на мультиметре есть свои режимы, которые нужно выбрать до начала измерения. Есть и другие правила, которые важно выполнить.



Вопрос: Как измерить переменный ток мультиметром?

Имя: Михаил

Ответ: Расставить щупы по подходящим гнездам, выбрать режим на мультиметре, последовательно с измерителем присоединить к розетке нагрузку.



Вопрос: Как быстро проверить ампераж обычным мультиметром?

Имя: Камиль

Ответ: Это действительно нужно делать быстро, чтобы щупы не соединялись с проводами дольше 1-2 секунд. Разрыв электроцепи нужно сделать до начала измерений при отключенном напряжении!



Вопрос: Как померить силу тока цифровым мультиметром?

Имя: Фёдор

Ответ: Для выбора режима обычно нужно только повернуть ручку, поставив её к подходящему значению: постоянный ток: A -, DCA, I -; переменный: A ~, ACA, I ~. Для замера силы тока нужно создать разрыв цепи!



Вопрос: Как лучше всего измерить постоянный ток мультиметром?

Имя: Дмитрий

Ответ: Нужно выбрать подходящую функцию на приборе, а также присоединить тестер в правильной полярности: красный щуп к положительному питанию, черный — к отрицательному. Если перепутать, на дисплее будут указаны отрицательные цифры. Не забываем о разрыве электроцепи!



Руководство по измерению тока

— Как измеряется ток?

Методы измерения тока
Существует два основных способа измерения тока: один основан на электромагнетизме и связан с измерителем с ранней подвижной катушкой (Д’Арсонваля), а другой основан на основной теории электричества, теории Ома. закон.

Измеритель Дарсонваля/Гальванометр
Измеритель Дарсонваля — это тип амперметра, который представляет собой прибор для обнаружения и измерения электрического тока. Это аналоговый электромеханический преобразователь, который создает вращательное отклонение через ограниченную дугу в ответ на электрический ток, протекающий через его катушку.

Форма Дарсонваля, используемая сегодня, состоит из небольшой вращающейся катушки проволоки в поле постоянного магнита. Катушка прикреплена к тонкой стрелке, пересекающей калиброванную шкалу. Крошечная торсионная пружина тянет катушку и указатель в нулевое положение.

Когда через катушку протекает постоянный ток, катушка создает магнитное поле. Это поле действует против постоянного магнита. Катушка закручивается, упираясь в пружину, и перемещает стрелку. Стрелка указывает на шкалу, показывающую силу тока. Тщательная конструкция полюсных наконечников обеспечивает однородность магнитного поля, так что угловое отклонение указателя пропорционально току.

Прочие амперметры
По сути, большинство современных амперметров основаны на фундаментальной теории электричества — законе Ома. Современные амперметры, по сути, представляют собой вольтметры с прецизионным резистором, и, используя закон Ома, можно выполнить точное, но экономически эффективное измерение.

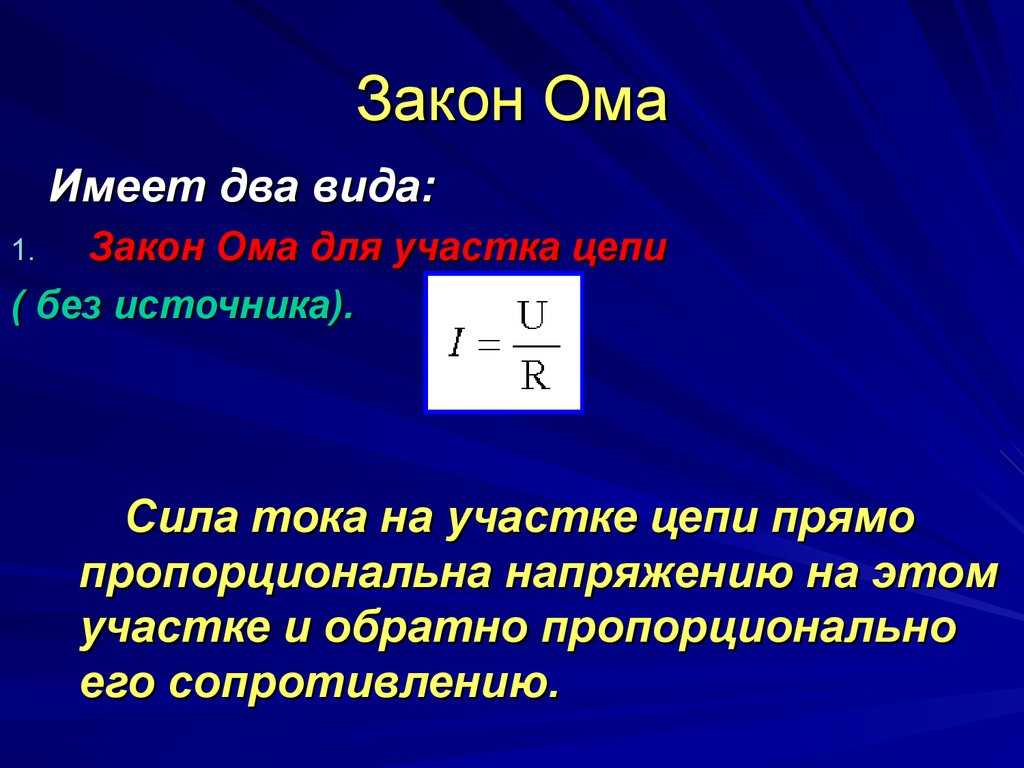

Закон Ома. Закон Ома гласит, что в электрической цепи ток, проходящий через проводник между двумя точками, прямо пропорционален разности потенциалов (другими словами, падению напряжения или напряжению) в двух точках и обратно пропорционален сопротивление между ними.

Математическое уравнение, описывающее это соотношение:

I = V/R

где I — ток в амперах, V — разность потенциалов между двумя интересующими точками в вольтах, а R — параметр цепи, измеряемый в ом (что эквивалентно вольтам на ампер), называется сопротивлением.

Работа амперметра. Современные амперметры имеют внутреннее сопротивление для измерения тока в определенном сигнале. Однако, когда внутреннего сопротивления недостаточно для измерения больших токов, необходима внешняя конфигурация.

Для измерения больших токов можно подключить прецизионный резистор, называемый шунтом, параллельно измерителю. Большая часть тока протекает через шунт, и лишь небольшая его часть проходит через счетчик. Это позволяет измерителю измерять большие токи.

Допустим любой резистор, если максимальный ожидаемый ток, умноженный на сопротивление, не превышает входной диапазон амперметра или устройства сбора данных.

При измерении тока таким способом следует использовать резистор наименьшего возможного значения, поскольку это создает наименьшие помехи для существующей цепи. Однако меньшие сопротивления создают меньшие падения напряжения, поэтому вы должны найти компромисс между разрешением и помехами в цепи.

На рис. 2 показана общая схема измерения тока через шунтирующий резистор.

Рис. 2. Подключение шунтирующего резистора к измерительному устройству

При таком подходе ток фактически направляется не на амперметр/плату сбора данных, а через внешний шунтирующий резистор. Максимальный ток, который вы можете измерить, теоретически неограничен, при условии, что падение напряжения на шунтирующем резисторе не превышает рабочего диапазона напряжения амперметра/платы сбора данных.

Условные обозначения тока

Условные значения тока
Условные значения тока — это измерения тока, распространенные в современной электронике, электрических схемах, линиях передачи и т. д. Они не соответствуют стандарту передачи и могут варьироваться от нуля до больших значений силы тока.

Токовые петли/условное обозначение 4-20 мА
Аналоговые токовые петли используются для любых целей, где необходимо либо контролировать устройство, либо управлять им дистанционно по паре проводников. В каждый момент времени может присутствовать только один текущий уровень.

«Токовая петля от 4 до 20 мА» или 4–20 мА — это стандарт аналоговой электрической передачи для промышленных приборов и средств связи. Сигнал представляет собой токовую петлю, где 4 мА представляет сигнал нулевого процента, а 20 мА представляет сигнал 100 процентов.[1] «мА» означает миллиампер или 1/1000 ампера.

«Живой ноль» при 4 мА позволяет приемной аппаратуре отличить нулевой сигнал от оборванного провода или обесточенного прибора.[1] Разработан в 1950-х годов, этот стандарт до сих пор широко используется в промышленности. Преимущества стандарта 4-20 мА включают широкое использование производителями, относительно низкие затраты на внедрение и его способность подавлять многие формы электрических помех. Кроме того, с помощью живого нуля вы можете напрямую питать маломощные инструменты от контура, экономя на дополнительных проводах.

Вопросы точности
Важное значение имеет размещение шунтирующего резистора в цепи. Если внешняя цепь имеет общую землю с компьютером, на котором установлена ​​плата амперметра/сбора данных, то следует разместить шунтирующий резистор как можно ближе к заземляющему полюсу цепи. В противном случае синфазное напряжение, создаваемое шунтирующим резистором, может не соответствовать спецификации амперметра/платы сбора данных, что может привести к неточным показаниям или даже к повреждению платы. На рис. 3 показано правильное и неправильное расположение шунтирующего резистора.

Рис. 3. Размещение шунтирующего резистора

Измерения устройства сбора данных
Существует три различных метода измерения аналоговых входов. Пожалуйста, обратитесь к статье «Как сделать измерение напряжения» для получения дополнительной информации о каждой конфигурации.

В качестве примера рассмотрим USB-систему сбора данных NI CompactDAQ. На рис. 4 показаны шасси NI cDAQ-9178 и модуль ввода аналогового тока NI 9203. NI 9203 не требует внешнего шунтирующего резистора благодаря наличию внутреннего прецизионного резистора.

Рис. 4. Шасси NI cDAQ-9178 и модуль ввода аналогового тока NI 9203

а также распиновка модуля. На рисунке контакт 0 соответствует каналу «Аналоговый вход 0», а контакт 9 соответствует общему заземлению.

Рис. 5. Измерение тока в конфигурации RSE

В дополнение к NI 9203 модули аналогового ввода общего назначения, такие как NI 9205, могут обеспечивать функциональность ввода тока с помощью внешнего шунтирующего резистора.

Просмотр результатов измерений: NI LabVIEW
После подключения датчика к измерительному прибору вы можете использовать программное обеспечение графического программирования LabVIEW для визуализации и анализа данных по мере необходимости.

Рис. 6. Измерение тока LabVIEW

Ссылки
Болтон, Уильям (2004). Системы контроля и управления. Эльзевир. ISBN 0750664320 .

Как измерить ток | Hioki

Зачем нужно измерять ток? Причины, методы и меры предосторожности

Обзор

Вы не можете увидеть электрический ток своими глазами. Следовательно, для измерения таких свойств, как ток, необходимы специально разработанные измерительные приборы. Но зачем вообще нужно измерять ток? И как это достигается?

На этой странице подробно описаны причины измерения тока и способы использования соответствующих приборов.

Необходимость измерения тока

Электронные устройства чрезвычайно чувствительны и точны. Следовательно, многие устройства необходимо регулярно проверять, и обслуживание является ключевым фактором. Если бы не было измерительных приборов, было бы трудно точно определить проблемы во время обслуживания и поломки оборудования. По этой причине измерение тока является важной частью технического обслуживания электронных устройств и выявления причин неисправностей и отказов.

Существует ряд измерительных приборов, которые можно использовать для измерения силы тока. Наиболее часто используются следующие три:

  • Цифровые мультиметры

  • Датчики тока

  • Клещи

Каждый из этих приборов может использоваться для измерения тока. Важно выбрать лучший инструмент для вашего приложения.

На этой странице объясняется, как измерять ток с помощью каждого типа приборов.

Как измерить силу тока с помощью цифрового мультиметра

Цифровой мультиметр — это инструмент, обеспечивающий основные функции измерения электрических цепей, от силы тока до напряжения и сопротивления. Доступны различные типы, от больших моделей до карточных устройств, и они используются в различных сценариях измерения электроэнергии.

Большинство цифровых мультиметров имеют поворотный переключатель для изменения функций, поэтому первым шагом является настройка прибора на текущую функцию.

Затем подключите черную (отрицательную) клемму измерительных проводов к «COM», а красную (положительную) клемму к «A». При подключении измерительных проводов к цепи подсоедините черный провод к отрицательной стороне источника питания, а красный провод к стороне нагрузки, чтобы прибор был последовательно подключен к цепи.

Необходимо соблюдать осторожность, так как подача напряжения, когда измерительный провод вставлен в клемму «А», может повредить цифровой мультиметр. Следовательно, хорошей практикой является отключение питания измеряемой цепи, чтобы случайно не подать напряжение. Затем подключите ток последовательно с измерительными клеммами и снова включите питание.

Как измерять ток с помощью токового пробника

Токовый пробник — это инструмент, который позволяет прибору, например осциллографу, измерять формы тока путем преобразования тока в напряжение. Они полезны в широком диапазоне сценариев измерения тока, поскольку позволяют наблюдать за сигналом снаружи изоляции (без разрезания кабеля или другого проводника) и поскольку они могут выдерживать токи различной величины.

Доступны следующие шесть типов токовых пробников, которые следует выбирать в соответствии с применением.

Тип ТТ

Эти датчики тока предназначены исключительно для измерения переменного тока. Они сравнительно недороги и не требуют источника питания, хотя их нельзя использовать для измерения постоянного тока.

Датчик Холла

Эти датчики тока могут использоваться для измерения переменного и постоянного тока. Они недороги, но имеют недостатки, в том числе сравнительно низкую точность и дрейф, вызванный температурой и временем, что делает их плохо подходящими для приложений, в которых ток должен измеряться в течение длительного периода времени.

Тип Rogowski

Эти датчики измеряют ток путем преобразования напряжения, индуцируемого в катушке с воздушным сердечником переменным магнитным полем, которое возникает вокруг измеряемого тока. Они недороги и могут измерять большие токи, поскольку отсутствие магнитного сердечника устраняет проблему магнитного насыщения. Кроме того, они не страдают от недостатка магнитных потерь. Однако они чувствительны к воздействию шума и поэтому плохо подходят для высокоточных измерений. Кроме того, у них есть недостаток, заключающийся в том, что они не могут измерять постоянные токи из-за принципа их действия.

Датчик переменного тока с нулевым потоком

Эти преобразователи улучшают характеристики преобразователей типа CT в низкочастотном диапазоне. Благодаря малой фазовой ошибке они могут выполнять измерения в широкой полосе частот, что делает их хорошо подходящими для измерения мощности. Однако они используют метод ТТ и поэтому не могут измерять постоянные токи.

AC/DC с нулевым потоком (с датчиком Холла)

Эти датчики сочетают в себе метод ТТ с элементом Холла, что позволяет измерять как постоянный, так и переменный ток.

Тип AC/DC с нулевым потоком (феррозондовый датчик)

Эти датчики сочетают в себе метод CT с элементом FG (феррозонд), что позволяет им измерять как постоянный, так и переменный ток.
Поскольку благодаря своему принципу работы феррозонд имеет чрезвычайно малый дрейф смещения в широком диапазоне температур, он может обеспечивать исключительно точные и стабильные измерения, что делает этот тип датчика тока идеальным для сопряжения с высокоточными измерителями мощности для бескомпромиссной точности

Как измерить ток токоизмерительными клещами

Для измерения тока токоизмерительными клещами сначала установите поворотный переключатель в положение «А». Затем выполните регулировку нуля и зажмите губки поперек троса. Поскольку токоизмерительные клещи могут измерять ток, просто закрепляя их на кабеле, их также можно использовать для проверки значений тока без отключения цепей. В этих приборах используется тот факт, что магнитное поле, возникающее при протекании тока, пропорционально величине тока; измеряя это поле, можно измерить ток.

Если токоизмерительные клещи зажать вокруг двух проводов туда и обратно, магнитные поля нейтрализуют друг друга. Необходимо избегать зажима счетчика вокруг таких пар проводов, за исключением случаев измерения тока утечки.

Поскольку магнитное поле увеличивается пропорционально количеству витков катушки в том же направлении вокруг сердечника зажима, точность можно повысить, добавив витки к инструменту для усиления магнитного поля.

Выбор лучшего прибора для вашего приложения

Измерительные приборы необходимы для измерения таких свойств, как сила тока, для поддержания и выявления неисправностей в точных, чувствительных электронных приборах.
