Как сделать громоотвод в частном доме своими руками

  • Статья
  • Видео

Надежный громоотвод на дачном участке позволит не только защитить человека от поражения молнией, но и дом от возгорания, особенно если он деревянный. Состоит хорошая система молниезащиты из заземлителя, токоотвода и молниеприемника. Далее мы расскажем читателям Сам Электрика о том, какими должны быть все элементы системы и как сделать громоотвод в частном доме своими руками!

  • Принцип работы системы
  • Составляющие элементы защиты
  • Молниеприемник
  • Токоотвод
  • Заземлитель
  • Инструкция по изготовлению

Принцип работы системы

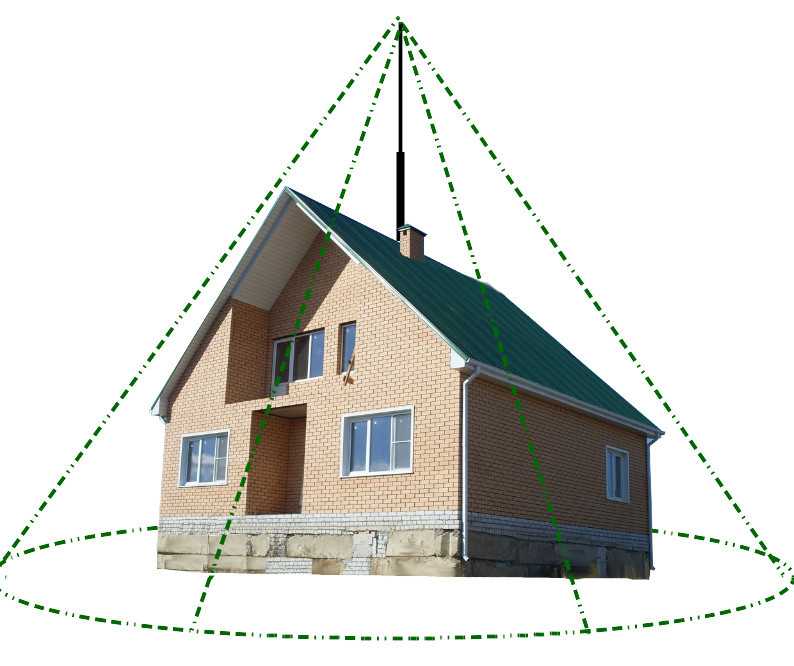

Для начала разберемся с тем, как работает молниезащита частного дома и что нужно для ее создания. Наглядно увидеть все составляющие элементы системы Вы можете на данной схеме:

Как Вы уже поняли, металлические стержни на крыше являются молниеприемниками, которые отводят опасный разряд на землю через токоотвод и специальное заземление.

Бытует мнение, что если рядом с домом установлена телефонная вышка, можно не делать громоотвод в частном доме. Это неправильно, т.к. лучше потратить чуть-чуть времени и обеспечить себе полную защиту от удара молнией. Чтобы Вы знали, каким должен быть молниеотвод и как его правильно сделать своими руками, ниже мы по отдельности рассмотрим особенности выбора каждого из элементов системы.

Краткий обзор по монтажу молниезащиты

Составляющие элементы защиты

Молниеприемник

Основная задача – правильно подобрать молниеприемник, который должен обеспечить полную защиту дачного домика в зоне своего действия. На сегодняшний день в качестве приемника молнии может выступать штырь, сетка, трос либо сама крыша. Подробно рассмотрим особенности применения каждого из вариантов в частном доме.

Что касается штыря, существуют уже готовые изделия от производителей, которые имеют подходящую форму и удобное крепление. Как правило, металлом изготовления молниеприемника является медь, алюминий либо сталь. Наиболее подходящим и эффективным является первый вариант. Для того, чтобы приемник хорошо справлялся со своей задачей, его сечение должен быть не меньше 35 мм2 (если медь) либо 70 мм2 (стальной стержень). Что касается длины стержня, в бытовых условиях рекомендуется применять приемники длиной от 0,5 до 2 метров. Штыри удобно использовать для того, чтобы сделать громоотвод на садовом домике, бане либо другой, небольшой постройке.

Металлическая сетка также может продаваться в уже готовом виде. Как правило, сетчатый молниеприемник представляет собой ячеистый каркас из арматуры, толщиной 6 мм. Размер ячеек может составлять от 3 до 12 метров. Чаще всего такой вариант молниезащиты используется в многоквартирных домах и больших зданиях, к примеру, торговых центрах.

Трос более практичен в домашних условиях и справляется с задачей лучше, чем сетка. Чтобы сделать громоотвод в частном доме с помощью троса, нужно растянуть его вдоль крыши (по коньку) на деревянных брусках, как показано на фото ниже. Минимальный диаметр троса для молниезащиты здания должен быть 5 мм. Как правило, такой вариант используют, если хотят своими руками сделать молниеотвод на доме с шиферной крышей.

Ну и последний вариант – кровля в качестве приемника, может использоваться в том случае, если крыша жилого дома крыта профнастилом, металлочерепицей либо другим металлическим кровельным материалом. При таком варианте громоотвода к крыше предъявляются два важных требования. Во-первых, толщина металла должна быть не менее 0,4 мм. Во-вторых, под кровлей не должно быть легковоспламеняющихся материалов. Сделать громоотвод в частном доме с металлической крышей можно намного быстрее и при этом сэкономив на покупке специальных молниеприемников.

Обращаем Ваше внимание на то, что если Вы будете использовать сетку, ее монтаж должен осуществляться на высоте не менее 15 см над самой крышей!

Токоотвод

В качестве токоотвода для частного дома используется 6-милиметровая проволока из меди, стали либо алюминия. Соединяться с молниеприемником и системой заземления проволока должна болтами либо сваркой. Единственное, но очень важное требование к токоотводу – он должен быть изолирован от окружающей среды и проходить к земле по самому кратчайшему пути. Что касается изоляции, на дачах и загородных домах популярностью пользуется использование обычных кабельных каналов, которые также применяют, если нужно сделать открытую проводку в доме своими руками

Заземлитель

Ну и последний элемент громоотвода – заземляющий контур. Чтобы не делать материал слишком объемным, мы выделили под данный вопрос отдельную статью – как сделать заземление в частном доме. Рекомендуем ознакомиться с информацией, чтобы Вы знали все тонкости данного этапа.

Вкратце можно сказать, что контур заземления должен находиться рядом с домом, но не в прогулочной части участка, а, наоборот, ближе к ограждению. Отвод заряда на землю осуществляется металлическими стержнями, закопанными в почву на глубину 0,8 метров. Все стержни лучше размещать по схеме треугольник, которая как раз и показана на фото:

Итак, с составляющими элементами молниезащиты на крыше мы ознакомились, теперь рассмотрим, как правильно сделать громоотвод своими руками.

Надежный громоотвод на даче — видео урок по созданию

Инструкция по изготовлению

Чтобы Вам было понятнее, как самому собрать систему громоотвода частного дома в единое целое, предоставляем пошаговую инструкцию с фото примерами:

  1. Рассчитываем материал. Самым важным моментом является выбор длины молниеприемника. Для эффективной защиты нужно произвести расчет таким образом: 1,5 радиуса защиты территории составляет высота мачты. К примеру, если высота стержня 10 метров, зона защиты будет иметь диаметр 30 метров. Схема ниже дает понять всю суть расчета. Обращаем Ваше внимание на то, что для эффективной работы громоотвода высота не должна превышать 12 метров. Если же не удается одним молниеприемником покрыть всю площадь дома, лучше сделать мачты в 2 либо 3 разных местах.
  2. Устанавливаем приемники в подходящих местах, согласно рекомендациям, предоставленным выше.
  3. Самостоятельно протягиваем по крыше и стенам токоотвод от стержней к заземлению. Крепить проволоку рекомендуется специальными пластиковыми крепежами. Чтобы сделать наращивание длины проволоки, используйте универсальные медные соединители. Можно облегчить работу, и провести токоотвод по водосточному желобу, закрепив проволоку хомутами.
  4. Подсоединяем токоотвод к заземляющему контуру. Для этого рекомендуется использовать сварку либо болтовое соединение. Чтобы контакт был хорошим, а соответственно, громоотвод эффективным, перед соединением зачистите все участки от ржавчины и грязи до металлического цвета.
  5. Проверьте сделанную молниезащиту мультиметром, замеряв ее сопротивление. На табло должно быть показано значение, не более 10 Ом.

Вот и вся технология создания системы защиты от молнии. Как Вы видите, сделать громоотвод в частном доме своими руками совсем не сложно, главное правильно произвести расчетные работы. Рекомендуем обязательно просмотреть видео инструкции, в которых все этапы монтажа молниеотвода рассмотрены более подробно.

Краткий обзор по монтажу молниезащиты

Надежный громоотвод на даче — видео урок по созданию

Нужен ли моему дому громоотвод для защиты от ударов молнии?

Навигация

Дэн Карр в 24 сентября 2021 г. в Информация о страховании потребителей, Блог о страховании жилья, Библиотека домовладельцев 0



Когда молнии сотрясают ночное небо вспышками света и гремит гром, я часто ловлю себя на мысли: «Нужен ли громоотвод в нашем доме? Я подозреваю, что многие другие, живущие в районах, подверженных грозам и грозам, задают себе тот же вопрос. Поэтому мы решили изучить грозы и грозы и предоставить полезную информацию всем в этой ситуации.

Во-первых, получите бесплатную оценку своих страховых компаний. Все водители автомобилей и домовладельцы должны знать, насколько хороша их страховка. Это правда, не все страховки одинаковы.

БЕСПЛАТНЫЕ РЕЙТИНГИ СТРАХОВАНИЯ АВТОМОБИЛЯ — ИЛИ — БЕСПЛАТНЫЕ РЕЙТИНГИ СТРАХОВАНИЯ ДОМА



Какова частота гроз?

В среднем удары молнии приводят к возникновению от 100 000 до 200 000 страховых случаев в год. Стоимость этих страховых случаев составляет около одного миллиарда долларов в год. См. приведенную ниже диаграмму с использованием данных Института страховой информации, показывающую десятилетнюю тенденцию страховых случаев домовладельцев из-за молнии.

С точки зрения частоты страховых случаев, связанных с ударами молнии, намного меньше, чем требований, связанных с ущербом, нанесенным ветром, градом или водой. Однако с точки зрения средней стоимости одного иска нанесенный ущерб аналогичен этим другим, более частым опасностям.

Нужен ли мне громоотвод для защиты моего дома?

Большинство жилых домов не нуждаются в молниезащите. Однако, если у вас есть следующие условия, то молниеотвод и молниезащита имеют смысл:

  • Вы живете в районе с высокой частотой ударов молнии
  • Дом высокий
  • В пределах десяти футов от дома есть деревья выше дома

Как громоотвод защищает дом?

Невозможно предотвратить попадание молнии в дома. Кроме того, важно понимать, что громоотводы являются одним из компонентов более полной системы молниезащиты. Задача системы молниезащиты состоит в том, чтобы перехватить высоковольтную электрическую энергию и направить ее на землю в обход дома. Полные системы молниезащиты включают защиту от перенапряжения для защиты устройств в доме.

Термин «громоотвод» относится к медному стержню, установленному на доме или рядом с ним. Целью этого медного стержня является обеспечение наименьшего сопротивления пути к земле. Электричество ищет путь с наименьшим сопротивлением к земле. Следовательно, громоотвод может отводить энергию от атмосферы к земле.

Если вам нужна система молниезащиты, обратитесь к тому, кто специализируется на установке таких систем.

ValChoice рекомендует потребителям убедиться, что они хорошо защищены, купив страховку в лучших страховых компаниях. ValChoice оценивает каждую компанию по страхованию жилья и автомобилей в каждом штате, где они ведут бизнес. Нажмите на кнопки ниже, чтобы найти лучшие компании в вашем штате.

ЛУЧШЕЕ СТРАХОВАНИЕ АВТОМОБИЛЯ — ИЛИ — ЛУЧШЕЕ СТРАХОВАНИЕ ДОМА



Защита во время грозы

Когда вы слышите гром, молния рядом. Есть шаги, которые вы можете предпринять, чтобы защитить себя и свой дом от удара молнии. Давайте начнем с вашего тела, затем мы рассмотрим ваш дом и имущество.

  1. Войдите внутрь. Убедитесь, что вы находитесь внутри прочной конструкции или автомобиля с жестким верхом.
  2. Никогда не будьте самым высоким объектом вокруг или рядом с самым высоким объектом. Если вы попали в поле, где вы являетесь самым высоким объектом, подойдите к низкому участку, присядьте — не ложитесь — и имейте минимальный контакт с землей. Чем меньше у вас контакта с землей, тем труднее электричеству пройти через вас к земле, что делает вас менее привлекательным объектом для ударов.
  3. Избегайте высоких предметов или металлических предметов. Не укрывайтесь под деревом или возле металлического забора. Высокие объекты или объекты, хорошо проводящие электричество, будут притягивать молнию. Держитесь подальше от них.
  4. Внутри дома держитесь подальше от всего, что связано с проводами или трубопроводами (телевизоры, светильники, бытовые приборы, краны и т.  д.). Если молния ударит в дом, то токопроводящие свойства проводов и сантехники принесут ее вам.

Подготовка дома к удару молнии

Защита вашего дома и имущества от удара молнии может быть как простой и недорогой, так и сложной и дорогостоящей. Начнем с простых и недорогих действий, которые вы можете предпринять.

Элементы, которые можно легко решить самостоятельно

  1. Установите устройства защиты от перенапряжения, внесенные в список UL. Они должны быть специально разработаны для защиты от поражения электрическим током. Не используйте разветвители в качестве защитных устройств. Большинство из них не предназначены для надежной защиты от ударов молнии.
  2. Отключите дорогую электронику. Если вы собираетесь отсутствовать какое-то время, выключите компьютер, телевизор и т. д. перед уходом. Если приближается гроза, временно отключите устройства от сети. Электропроводка дома – это прямой путь от удара молнии до этих устройств. Если они отключены, это лучшая форма защиты от перенапряжения.

Предметы, с которыми вам может понадобиться профессиональная помощь

  1. Обратите особое внимание на провода и водопровод, которые входят в дом. Поскольку провода и сантехника за пределами дома часто открыты, они представляют собой легкий путь для удара молнии, а затем имеют прямой путь в ваш дом. Это относительно простые пути для защиты с помощью специальных устройств, которые действуют как шунт на землю и устанавливаются там, где ваша сеть входит в дом. Хороший электрик должен знать, какие защитные устройства использовать и как их устанавливать.
  2. Защитите газовую сантехнику внутри дома с помощью надлежащего заземления. Черная железная труба относительно безопасна, но многие новые дома были построены с использованием гофрированных труб из нержавеющей стали (CSST) для газопроводов. Эта трубка имеет то преимущество, что ее легко установить. К сожалению, у него есть недостаток, заключающийся в том, что он подвержен проколам и, как следствие, утечкам газа во время грозы. Убедитесь, что любой CSST в вашем доме правильно заземлен. Магистрали  , по которым газ поступает из-за пределов дома обратно в точку распределения (часто также место заземления), могут иметь смысл и быть недорогой мерой предосторожности.
  3. Защитите конструкцию системой молниезащиты. Идея этих систем состоит в том, чтобы отводить электрическую энергию удара молнии в землю, защищая как конструкцию, так и содержимое. Это, безусловно, лучшее решение, но оно также требует профессионального проектирования и установки. Молния непредсказуема, поэтому простого громоотвода недостаточно. Профессионал по проектированию этих систем знает, как защитить дом независимо от того, куда ударит молния.

ValChoice как ресурс

ValChoice призван помочь потребителям. Регулярно пользуйтесь нашими бесплатными рейтингами, чтобы убедиться, что вы застрахованы компаниями, которые будут поддерживать вас, когда вы подаете иск. Используйте наши списки лучших компаний, чтобы найти лучшую страховку при покупке страховки. Кроме того, у нас даже есть калькуляторы стоимости страховки. Найдите справедливую цену для вашей страховки с помощью наших калькуляторов. Просто нажмите на кнопки ниже.

КАЛЬКУЛЯТОР СТРАХОВАНИЯ АВТОМОБИЛЯ — ИЛИ — КАЛЬКУЛЯТОР СТРАХОВАНИЯ ДОМА



О рейтингах ValChoice

ValChoice оценивает каждую компанию по страхованию автомобилей и жилья. Рейтинги основаны на данных, поданных в государственные департаменты страхования. Данные, собираемые отделами государственного страхования, важны по двум причинам: 1) Данные высокого качества. 2) ValChoice не зависит от данных, предоставленных страховыми компаниями, для их оценки.


О Дэне Карре

Дэн был генеральным директором или вице-президентом высокотехнологичных компаний более 20 лет. Работая старшим вице-президентом по маркетингу и продажам в технологической компании, Дэн получил серьезную травму по дороге на работу. После попыток заставить страховые компании оплатить его значительные медицинские счета или урегулировать иск, чтобы Дэн мог оплатить медицинские счета, он хорошо осознал сложность страховых случаев. Дэн основал ValChoice, чтобы заплатить за свой опыт, предоставив потребителям, страховым агентам и финансовым консультантам простой для понимания анализ, необходимый для того, чтобы узнать, какие страховые компании предлагают лучшую цену, защиту — рассмотрение претензий — и обслуживание.

Просмотреть все сообщения Дэна Карра →

Домашние пожары: что я могу сделать, чтобы избежать домашнего пожара?

Нужна ли мне страховка от землетрясения? Если да, то сколько?

Как узнать, нужен ли вашему дому громоотвод

Как узнать, нужен ли вашему дому громоотвод чтобы защитить их от повреждения молнией и потенциальных пожаров, но громоотвод также может быть хорошим дополнением к вашему собственному дому

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Нет ничего лучше освежающей грозы в конце долгого жаркого летнего дня. И если вы хотите добавить этот дополнительный фактор ползучести в свой любимый фильм ужасов, вы не ошибетесь с одним или двумя ударами молнии. Но молния быстро теряет свое очарование, если ударит в ваш дом.

Вот почему очень высокие здания, от высотных жилых комплексов до коммерческих небоскребов, часто имеют громоотводы для защиты от повреждений молнией и предотвращения потенциальных пожаров, вызванных молнией. Но нужен ли вам громоотвод для защиты вашего дома?

Как работают громоотводы

Tonsound — stock.adobe.com

Вы можете подумать, что только очень высокие здания уязвимы для поражения молнией, и во многих случаях вы будете правы. Чем выше здание, тем выше риск удара молнии.

Но не только высота здания делает его уязвимым; его материалы также могут увеличить риск. Уязвимы не только деревянные конструкции, но и самые прочные строительные материалы, включая бетон, кирпичную кладку и сталь. Молния может легко повредить и даже разрушить строительные материалы, а сильные электрические токи могут вызвать пожар внутри или даже боковые вспышки.

Боковые вспышки, например, представляют собой небольшие взрывы сильно сжатого, перегретого воздуха, которые происходят внутри укромных уголков материалов конструкции. Эти крошечные взрывы происходят из-за огромных электрических токов, которые производит каждый разряд молнии. Боковые вспышки могут вызвать возгорание или выстрелить осколками на высокой скорости, что приведет к травмам и другим повреждениям.

Молниеотводы работают, притягивая молнию, отводя ее от других более уязвимых и опасных поверхностей и безопасно проводя ток вниз по стене здания и в землю. Молниеотводы, установленные в самой высокой точке конструкции, электрически связаны с землей через проводники и электроды, которые позволяют электричеству проходить через здание или вокруг него и безопасно рассеиваться.

Громоотводы, чаще всего напоминающие декоративные наконечники, бывают разных форм, в зависимости как от стиля дизайна здания, так и от конкретного риска удара молнии в здании. Молниеотводы могут быть сплошными стержнями, полыми стержнями, плоскими полосами или даже иметь форму щетины.

Хотя медь и медные сплавы являются наиболее распространенными материалами, используемыми в конструкции молниеотвода, можно использовать несколько различных проводящих металлов. Алюминий, например, также широко используется в молниеотводах.

Нужен ли вашему дому громоотвод?

В большинстве жилых домов нет громоотводов просто из-за редкого возникновения ударов молнии в небольшие конструкции. Но если вы живете в районе, где часты грозы, или если вы просто хотите немного дополнительной защиты и душевного спокойствия, то может быть хорошей идеей нанять профессионала для его установки.

Система молниезащиты жилого дома состоит из тех же материалов и монтируется так же, как и в большом здании. Тем не менее, в большом здании может быть несколько стержней и несколько проводников, идущих к земле.

В общем, такую ​​задачу лучше оставить профессионалам, так как она включает в себя установку системы заземления. Стоимость установки системы молниезащиты зависит от нескольких факторов, в том числе:

  • Тип и количество необходимых стержней

  • Размер вашего дома

  • Высота и уклон вашей крыши

Каждый определяет, насколько простыми (или сложными) будут установка и заземление.

Однако в большинстве случаев вы можете рассчитывать на оплату от 400 долларов США в нижней части до более чем 2000 долларов США в верхней части, при этом 1500 долларов США является средним показателем по стране. В эту сумму входят материалы и работа. Однако во многих городах вам, вероятно, также потребуется разрешение для вашей системы, чтобы убедиться, что она соответствует местным правилам безопасности. В этом случае вы можете рассчитывать на добавление от 90 177 до 50–500 долларов США к затратам по проекту.

Другие варианты

Если вы не уверены в том, стоит ли прыгать, есть вещи, которые вы можете сделать, чтобы защитить свой дом от ударов молнии, помимо установки молниеотводов или полной системы молниезащиты. Например, вы можете установить устройства защиты от перенапряжений для всего дома, чтобы защитить не только ваши приборы и электронику, но и электрическую систему вашего дома. Эти протекторы значительно снижают риск возникновения пожаров, связанных с молнией.
