Гофрированная труба для теплого пола нержавеющая
Гофрированная труба из нержавеющей стали для систем теплого водяного пола и системы водяного отопления
Для изготовления водяного теплого пола используется корейская гофра труба из нержавеющей стали (марка стали AISI 304) отожженная, условным диаметром 15мм.(длина 1 бухты — 50м, 80м, 100м), и латунные фитинги 1/2″ дюйма.
Продукция сертифицирована и соответствует требованиям ГОСТ 10705 и ГОСТ 15763-91
Монтаж гофрированных труб из нержавеющей стали занимает короткое время, и не требует специального инструмента, оснастки и навыков в работе. После монтажа и испытания этого трубопровода не требуется дополнительное подтягивание фитингов. Система гибких гофра труб одна из лучших для теплых полов и системы водяного отопления.
Благодаря гофрированной поверхности гибких труб —
- трубопровод сам скомпенсирует линейные сжатия и расширения под циклическим воздействием температур, и не потребует никаких присадок в бетон;
- площадь теплоотдачи значительно увеличивается, обеспечивая максимальную теплоотдачу по сравнению с гладкой трубой.
В то же время нержавеющая сталь является одной из лучших передатчиков тепла, коэффициент теплопроводности 17Вт/м*К.; - устойчива к перепадам давления, выдерживая гидроудар до 60Атм, и вибрациям.
В то же время нержавеющая сталь является одной из лучших передатчиков тепла, коэффициент теплопроводности 17Вт/м*К.;Прогрев бетона на расстоянии 10см от от трубопровода остается постоянным, при шаге 20см полностью перекрывается зона одинаковой температуры.
Благодаря высокой гибкости гофрированных труб, сложные трассы удается монтировать с минимальным числом фитингов.
Основные рекомендации для проектирования и монтажа системы водяных теплых полов

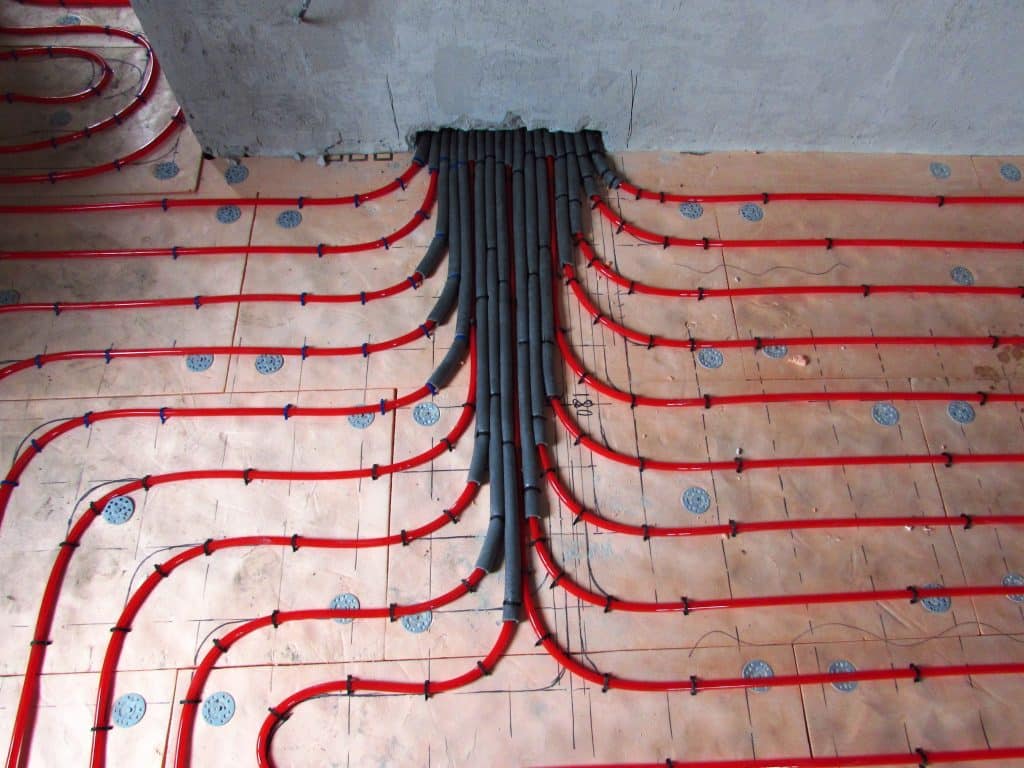

Схема укладки гофротрубы для теплого пола
При укладке 1-го контура гофротрубы, отступаем от стены 15см, все последующие петли с шагом 20 см. Температура 1-го контура (красный цвет) на 10-20 градусов выше комфортной зоны (черный цвет).
- 1-ый способ применения:
Основа тёплого пола после гидроизоляции- керамзитобетон, либо растворная стяжка.
Преимущество керамзитобетона в том, что после 2-х дней стяжки в него можно вкручивать саморезы закрепляя перфоленту.
- настилаем пенофол фальгированный (отражатель), и укладываем металлическую сетку. (в местах где топорщиться, закрепляем перфолентой.)
- укладываем гофротрубу от стены на расстоянии 15см.
- прогрев от гофро-трубы без изменения температуры на расстоянии 10см, поэтому укладывая трубу с разбегом 20см, мы полностью перекрываем зоны одинаковой температуры. В середине комфортной зоны разбег для трубы может быть до 30см.
- прикрепляем трубу к металлической сетке с помощью капроновой стяжки, после срезаем усы. Выставляем маяки.
Технология приготовления раствора для стяжки теплого пола следующая:
Берем на одно ведро цемента, 4 ведра песка, 1стакан пластификатора, он придает эластичность раствору, ускоряет твердение раствора, дает прочность раствору.
Высота заливки 5см при шаге 20см.
Гофрированная труба из нержавеющей стали имеет линейное расширение на 0.2мм на 6м, шитый полиэтилен 4мм на 6м, медь 1.2мм на 6мм.(данные получены экспериментальным путем).
В результате небольшого линейного расширения ,трубопровод не рвет стяжку, не трется о стяжку при изменении температур.
Обязательно сделать опрессовку перед стяжкой 6-8 атм. на 3-4часа.
После монтажа стяжка высыхает -1 месяц.(летний период 21день, осень ,зима 30дней)
- заполняем систему теплого пола завязанную в систему отопления отдельной гребенкой. Первый пуск теплого пола идет в два этапа: 1-ый этап подача темпер. 20-25 градусов одни сутки, 2-ой этап через сутки подача температуры 35-40град. Просушиваем этим окончательно стяжку и после отключения теплого пола делаем укладку кафеля. Температура 1-го контура на 10-15 градусов выше комфортной зоны.
Комментарии к монтажу
При укладке гофрированной трубы, разматывая бухту, трубу не перекручиваем, оставляя бухту в одной плоскости, чтобы не было заломов и протечек.
Если проходим одним крылом две комнаты, отверстие для прямой и обратной трубы надо делать в 3-4 раза больше диаметра гофротрубы.
- 2-ой способ — для деревянных полов.
Доска, ГВЛВ, грунтовка бетонноконтакт, с помощью скоб крепим трубу, затем опрессовка, заливаем стяжку не менее 5 см., 1 месяц сохнет. Потери на сопротивление за счет гофры не более 20%, обычный насос Грюнфос на 2-ом режиме cправляется.
Теплоотдача великолепная, полная компенсация линейного расширения самим трубопроводом при изменении температуры, и никаких присадок в бетон.
Трубы для теплого водяного пола из нержавеющей стали надежны и долговечны в эксплуатации.
Гофрированная труба
Прайс-лист
Труба гофрированная для теплого пола
Гофрированная труба Neptun IWS – идеальное решение для водяных теплых полов Она изготовлена из нержавеющей высоколегированной стали, имеет пожизненную гарантию, выдерживает многократную заморозку, не боится перепадов температур и давления, облает высокой пластичностью.
Заказать и купить гофрированную трубу для водяного теплого пола по выгодной цене в Нижнем Новгороде можно в нашем офисе продаж.
Преимущества для Вас
- Легко гнется и режется, очень легкий монтаж
- Высокая эффективность-по сравнению с пластиковыми трубами теплоотдача выше на 20% (коэффициент теплопроводности — 17 Вт/м*К)
- Нулевая кислородная проницаемость
- Отожженная труба обладает повышенной гибкостью и пластичностью, а также имеет огромный запас прочности при многократном сгибании
- При изгибах не возникает механическое напряжение металла, не образуются микротрещины и не нарушается проходное сечение
- Непревзойденная гибкость (радиус изгиба – 2d!) Это дает возможность проложить трассу со сложной геометрией, которая недостижима для других типов труб
- Бухты 100м и 200м. Это позволяют укладывать петли без единого стыка.
- Внутренняя поверхность трубы не зарастает за счет применения полированной ленты и турбулентности потока
- Коррозионная стойкость
- Не боится разморозки
- При нагреве до 50°С линейное расширение в 20 раз меньше, чем у труб PEX!
- Надежность
- На весь срок службы трубы Пожизненная гарантия (не менее 30 лет!)
Прайс лист на отожженную трубу для теплого пола
| Название товара | Стоимость/Акция |
|---|---|
| Neptun IWS 15А, бухта 50 метров | 5850/ 5850 |
| Neptun IWS 15А, бухта 100 метров | 11700/ 11700 |
| Neptun IWS 15А, бухта 200 метров | 23400/ 23400 |
Россия.
Компания «ССТ», «Интеллектуальные водяные системы» — единственный российский производитель гофрированных труб из нержавеющей стали. Подтвержден уровень надежности и качества. Производственный комплекс находится в Московской области, оснащен современным оборудованием, созданным по заказу.
Паспорт продукта
Технические характеристики
| Показатель | |
|---|---|
| Типоразмер трубы | 15 |
| Толщина стенки трубы, мм | 0,30 |
| Внутренний диаметр, мм | 14,1 |
| Наружный диаметр, мм | 18,1 |
| Минимальное количество пиков гофры, шт. | на 100 мм 20 |
| Максимальная кратковременно допустимая температура, °С | 400 |
| Рабочая температура при давлении 1,5 МПа, °С | 150 |
| Минимальный радиус изгиба, мм | 30 |
| Рабочее давление, МПа | 1,5 |
| Коэффициент линейного расширения 10-6,1/°С | 17 |
| Максимальное (разрушающее) давление при температуре 20°С, МПа | 21 |
| Коэффициент теплопроводности, Вт/м-К | 17 |
| Срок службы не менее | 30 лет |
