Общие данные (шаг 1)

Группа помещений по СП 5.13130.2009

Выберите значение124.156

Название оросителя

Выберите значениеОроситель спринклерный водяной общего назначения СВН-8Ороситель спринклерный водяной общего назначения СВН-К57Ороситель спринклерный водяной общего назначения СВН-10Ороситель спринклерный водяной общего назначения СВН-К80Ороситель спринклерный водяной общего назначения СВН-12Ороситель спринклерный водяной общего назначения СВН-К115Ороситель спринклерный водяной общего назначения СВН-15Ороситель спринклерный водяной общего назначения СВН-К160Ороситель спринклерный водяной общего назначения СВВ-8Ороситель спринклерный водяной общего назначения СВВ-К57Ороситель спринклерный водяной общего назначения СВВ-10Ороситель спринклерный водяной общего назначения СВВ-К80Ороситель спринклерный водяной общего назначения СВВ-12Ороситель спринклерный водяной общего назначения СВВ-К115Ороситель спринклерный водяной общего назначения СВВ-15Ороситель спринклерный водяной общего назначения СВВ-К160Ороситель спринклерный водяной специальный универсальный СВУ-8МОроситель спринклерный водяной специальный универсальный СВУ-10МОроситель спринклерный водяной специальный универсальный СВУ-12МОроситель спринклерный водяной специальный универсальный СВУ-15МОроситель спринклерный водяной специальный универсальный СВУ-К57МОроситель спринклерный водяной специальный универсальный СВУ-К80МОроситель спринклерный водяной специальный универсальный СВУ-К115МОроситель спринклерный водяной специальный универсальный СВУ-К160МОроситель спринклерный быстродействующий повышенной производительности «СОБР» 17-НОроситель спринклерный быстродействующий повышенной производительности «СОБР» 25-НОроситель спринклерный быстродействующий повышенной производительности «СОБР» 17-ВОроситель спринклерный быстродействующий повышенной производительности «СОБР» 25-ВОроситель спринклерный тонкораспыленной воды Бриз 9/К16Ороситель спринклерный тонкораспыленной воды Бриз 12/К16Ороситель спринклерный тонкораспыленной воды Бриз 9/К23Ороситель спринклерный тонкораспыленной воды Бриз 12/К23Ороситель спринклерный тонкораспыленной воды Бриз 16/К23Ороситель спринклерный тонкораспыленной воды розеткой вверх «Бриз-В»Ороситель спринклерный специальный горизонтальный «Бриз-Г»СВS0-ПН(В)о0. 2)

Расход (не менее) л/с

Расчетная площадь, кв.м.

Продолжительность подачи воды (не менее), мин.

Максимальное расстояние между оросителями, м.

Расчетное расстояние между оросителями, м.

Коэф.производительности

Давление диктующего оросителя, МПа.

Поправка давления диктующего оросителя, МПа.

Питающий трубопровод кольцевой

Добавление ветвей (шаг 2)

Ветвь A

Тип ветви

Выберите значениеАУПТВПВ

Давление в ВПВ, МПа

Участок 1

Длина участка, м

Наружный диаметр, мм

Выберите значение2025324050637590110

Расход через точку, л/с

Добавить участок

Питающий трубопровод

Длина участка, м

Наружный диаметр, мм

Выберите значение2025324050637590110

Добавить ветвь

Питающий трубопровод (шаг 3)

Потери на горизонтальном участке кольцевой части питающего трубопровода

Длина участка, м

Наружный диаметр, мм

Выберите значение2025324050637590110

Потери на горизонтальном участке некольцевой части питающего трубопровода

Длина участка, м

Расстояние от кольца до стояка (вертикального трубопровода)

Наружный диаметр, мм

Выберите значение2025324050637590110

Потери на вертикальном участке питающего трубопровода по длине

Длина участка, м

Наружный диаметр, мм

Выберите значение2025324050637590110

Потери на вертикальном участке питающего трубопровода по высоте

Высота участка

Результат расчета

Скачать расчет в PDF

Предыдущий шаг
Следующий шаг

Сервисы

Сделать заявку

Узнать стоимость продукции.
Cоставить спецификацию.
Рассчитать проект бесплатно.

Калькулятор

Гидравлический расчет
трубопроводов АУПТ, ТРВ, ВПВ.
Программа для инженера.

Вопрос-ответ

Ответы на наиболее частые
вопросы наших клиентов

Контроль качества

Проведение входного и

приемо-сдаточного

контроля продукции Fireproff.

Сравнение металла и пластика

Технико-экономическое
обоснование применения
материалов для АУПТ.
Точный расчет!

Лаборатория

Испытания труб
по всем показателям
пожарной безопасности.

О производстве

Высокотехнологичное
производство труб для
водяного пожаротушения.

Экология

Экологическая политика
предприятия.

Вакансии

Актуальные вакансии в компании
ООО «Поток — Трубная компания»

Монтажникам

Проектировщикам

Заказчикам

X

Заказать звонок

Гидравлический расчет трубопроводов водоснабжения | AboutDC.

ru

Расчет трубопроводов водоснабжения подразумевает определение диаметра трубы и удельного гидравлического сопротивления на единицу длины. Подобные расчеты могут быть выполнены на базе гидравлических таблиц, формул, а также с помощью онлайн-программы расчета на нашем сайте.

Наш онлайн-калькулятор для расчета трубопроводов позволяет подобрать диаметр трубы как по расходу и скорости движения жидкости, так и исходя из холодильной мощности установки (в этом случае расход определяется автоматически).

Хочу такой же калькулятор себе на сайт
Расчет по скорости и расходу
Расход жидкости:		л/с
Скорость жидкости:		м/с
Тип жидкости:		ВодаЭтиленгликоль 10%Этиленгликоль 20%Этиленгликоль 30%Этиленгликоль 40%Этиленгликоль 50%Этиленгликоль 60%
Результаты расчета
Диаметр трубопровода, мм	Скорость жидкости	Потери давления на 1 м трубы
Расчет по мощности
Холодильная/тепловая мощность:		кВт
Скорость жидкости:		м/с
Тип жидкости:		ВодаЭтиленгликоль 10%Этиленгликоль 20%Этиленгликоль 30%Этиленгликоль 40%Этиленгликоль 50%Этиленгликоль 60%
Температура прямого потока:		°C
Температура обратного потока:		°C
Расход жидкости:		л/с
Результаты расчета
Диаметр трубопровода, мм	Скорость жидкости	Потери давления на 1 м трубы
Хочу такой же калькулятор себе на сайт
Ссылка на этот расчет:

Для удобства пользователей в большинстве случаев приводится два соседних диаметра трубы, которые могут подойти под указанный расход. Кроме того, программа сразу рассчитывает фактическую скорость движения жидкости и потери давления на 1 метр трубы – в линейных единицах (миллиметрах столба данной жидкости; в случае воды – миллиметрах водяного столба) и в Паскалях. Потери рассчитаны исходя из турбулентного режима движения жидкости.

Чтобы определить диаметр трубопровода, нужно знать тип и расход жидкости, который будет через него прокачиваться и ориентировочную скорость её движения. Рекомендуемый диапазон скоростей составляет 1-2,5м/с, причем меньшее значение следует принимать для малых трубопроводов (диаметром до 50мм), а большее значение – для больших.

Формула расчета диаметра водопроводной трубы:

​( mathbf{D = sqrt{ 4 · G / (π · v)}} )​, где

• D – диаметр водопроводной трубы, мм
• G – расход жидкости, м³/с
• v – скорость движения жидкости в трубе, м/с.

После подстановки плотности, перевода D в мм и проведения вычислений данная формула примет следующий вид:

• ​( mathbf{D = 1,13 · sqrt{ G [м3/с] / v}} )​
• ​( mathbf{D = 35,7 · sqrt{ G [л/с] / v}} )​

Наконец, оценочный расчет диаметра труб проводят для v = 1,5 м/с, и тогда формула примет ещё более простой вид:

• ( mathbf{D = 0,92 · sqrt{ G [м3/с]}} )
• ( mathbf{D = 29 · sqrt{ G [л/с]}} )

На практике часто возникает задача подобрать трубу, зная холодильную или тепловую мощность системы. Например, по холодильной мощности чиллера или по мощности драйкулера, предназначенного для охлаждения водяного конденсата.

Такой расчет выполняется в два этапа. Сначала по заданной мощности и температурному графику теплоносителя определяется его расход, а потом по расходу и скорости рассчитывается необходимый диаметр трубы.

G = Q / [ c · ρ · (T_Г – T_Х) ], где

• G – расход жидкости, м³/с
• Q – холодильная или тепловая мощность установки, кВт
• с – теплоемкость жидкости, кДж/(кг·°С)
  • с = 4.2 кДж/(кг·°С) – для чистой воды
  • с = 3.5 кДж/(кг·°С) – для 40% раствора этиленгликоля в воде

• ρ – плотность жидкости, кг/м³
  • ρ = 1000 кг/м³ – для чистой воды
  • ρ = 1070 кг/м³ – для 40% раствора этиленгликоля в воде

• Т_Г и Т_Х – температуры горячего и холодного потоков теплоносителя, °С

Для систем холодоснабжения со стандартным перепадом температур между теплым и холодным потоком 5°С формула примет вид:

• G = Q/21 – для чистой воды при ΔT = 5°С
• G = Q/18. 7 – для 40% гликоля при ΔT = 5°С

Чтобы определить диаметр трубы по мощности системы нужно общую формулу для G подставить в общую формулу для D. Получим:

[ mathbf{D = sqrt{ (4 · Q / (π · v · c · ρ · (T_Г – T_Х))}} ]

В подавляющем большинстве систем холодоснабжения применяется вода или 40% раствор гликоля в воде со стандартным перепадом температур между теплым и холодным потоком 5°С, а скорость движения жидкости принимается порядка 1,5м/с. В этом случае формула принимает гораздо более простой вид:

• ( mathbf{D = 6,36 ·sqrt Q} )– для чистой воды
• ( mathbf{D = 6,73 ·sqrt Q} )– для 40% раствора этиленгликоля в воде

Например, для системы холодоснабжения мощностью 700кВт на 40% гликоле диаметр магистральной трубы составит

( D = 6,73 ·sqrt Q= 6,73 · sqrt{ 700 } = 178 )мм. Ближайший больший трубопровод имеет диаметр 200мм.

Расчет диаметра трубопровода даёт точное значение. Но на практике трубы выпускаются с типовыми диаметрами (типоразмерами, стандартные диаметры труб). Поэтому «в жизнь» идет ближайший больший диаметр трубы из ряда стандартных диаметров.

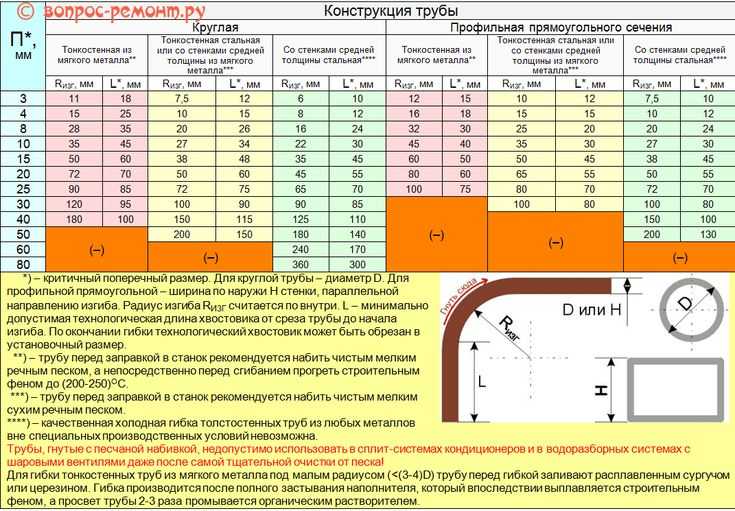

Таблица 1. Стандартный ряд диаметров трубопроводов, толщина стенок

Условный проход	Наружный диаметр	Толщина стенки труб
		легких	обыкновенных	усиленных
6	10,2	1,8	2,0	2,5
8	13,5	2,0	2,2	2,8
10	17,0	2,0	2,2	2,8
16	21,3	2,5	2,8	3,2
20	26,8	2,5	2,8	3,2
25	33,5	2,8	3,2	4,0
32	38	2,8	3,2	4,0
40	46	3,0	3,5	4,0
50	57	3,0	3,5	4,5
65	73	3,2	4,0	4,5
80	87	3,5	4,0	4,5
100	108	4,0	4,5	5,0
125	133	4,0	4,5	5,5
150	159	4,0	4,5	5,5



После того, как выбран стандартный диаметр трубы определяют актуальную скорость жидкости в трубе по формуле:

v = G / S, где

• G – расход жидкости, м³/с
• S – площадь сечения трубопровода, м² (для круглых труб S = πD²/4)

После подстановки площади и вычисления констант, для круглых труб получим:

• v = 1,27 · G / D² (G в м³/с, D в метрах)
• v = 1270 · G / D² (G в л/с, D в мм)

Полученная скорость участвует в гидравлическом расчете трубопроводов.

Калькулятор гидравлики – расчет гидравлики
