  Нагрев воды солнцем
• ✓
  Солнечная «батарея» и нагрев теплицы
• ✓
  Солнечная установка для подогрева воды и теплиц

Давно мечтал заиметь солнечный подогреватель воды для хозяйственных нужд. Начал потихоньку подбирать водопроводные трубы 6/у и тройники, еще даже не представляя толком всей конструкции.

Нагрев воды солнцем

А тут в городской квартире потек плоский стальной радиатор (все сантехники и продавцы его знают как ПСД-1280). Поставил новый, а старый рабочие предложили сдать в металлолом. Но я посмотрел на него и понял: вот же она, солнечная батарея!

Правда, низ радиатора проржавел в нескольких местах, и заварить его можно было только тонкими электродами или с помощью специального сварочного аппарата. Короче, морока.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

И тогда я перевернул его вверх ногами – теперь дырки будут выпускать воздух при заполнении радиатора водой. Решение пришло, а все остальное было уже делом техники. Изготовил короб (рис. 1) буквально из полугнилых досок толщиной 20 мм и размером 1380×680 х160 мм (дно тоже из них сколотил). Внутри проложил по стенкам два слоя бросового картона, установил и закрепил болтами сам радиатор, а в качестве ножек использовал два бруска (8). Короб, кстати, был окрашен на заводе в коричневый цвет, поэтому я не стал его дополнительно покрывать темной краской. «Солнечную» стенку короба сделал из стекла 5 мм.

После этого на верхний патрубок радиатора навернул уголок на 3/4 дюйма (3) – вот и заливная воронка, в которую входит поливочный шланг. А на нижний патрубок навернул тройник (5) такого же диаметра с бочонком (4) для переливной трубки. Для слива горячей воды служит кран с патрубком (7).

Когда заливаемая вода начнет вытекать из переливной трубки, сразу снимаю поливочный шланг. В радиатор входит полведра воды.

На солнышке всего за полчаса она нагревается до 70-80°. А за час -целое ведро.

Ссылка по теме: Солнечные батареи (коллекторы, гелиосистемы) для нагрева воды в частном доме

Если на улице жара под 30°, то от воды пар идет -почти кипяток, руки можно обжечь. Если в начале эксплуатации вода ржавая, то потом она светлеет и вполне пригодна для полива растений, стирки одежды, мытья посуды. Супруга сначала скептически отнеслась к моей идее, а теперь говорит: «Да, вполне нормальная штука». Так как подогреватель на участке поначалу негде было установить, я водрузил его на ящик, где «квасится» перегной. Потом смотрел-смотрел, да так и решил все оставить.

Итог: вся арматура у меня имелась в хозяйстве, и на изготовление подогревателя из отходов я не затратил ни копейки! Но вообще-то, даже если покупать для этой цели новый радиатор, он обойдется очень недорого, поэтому затраты окупятся очень быстро.

Солнечная «батарея» и нагрев теплицы

Короче, как вы уже поняли, проблему с горячей водой для хозяйственных нужд я решил. Но аппетит-то приходит во время еды. и однажды, любуясь своим агрегатом, я неожиданно придумал, как на его основе сделать настоящую гелиоустановку. Да-да! Такое устройство можно применять даже для подогрева теплиц. Тут тоже все очень просто (рис 2).

В основе конструкции похожий короб, но уже 2 м в длину, 30 см в ширину и 1,5 м в высоту (в принципе, чем больше, тем лучше, но мне пока хватает и такого). Поскольку старые доски уже кончились, я его сделал из фанеры, которую в целях предохранения от влаги покрасил. Изнутри тоже утеплил картоном, стекло взял оконное. Обогревательный элемент – окрашенный лист тонкого железа.

В коробе имеется перегородка для естественной циркуляции воздуха по всему объему. А для его подачи в теплицу из гелиоустановки и обратного отвода в нее я использовал металлические гофрированные трубы (1 и 4). Их удобно монтировать, но они тонкие, и поэтому мне пришлось их утеплять (это, впрочем, несложная работа).

Еще одно замечание: со временем я понял, что чем быстрее будет происходить циркуляция воздуха, тем лучше. И врезал в верхнюю трубу небольшой вентилятор (3). В принципе, его можно оборудовать системой автоматического отключения на ночь (как это делается, знает любой электрик).

При использовании такой гелиоустановки быстрее разогревается воздух в теплице, а потом и грунт. А если обить ее изнутри поливинилхлоридной пленкой (она абсолютно прозрачна), то уже в начале марта можно сеять зелень вовсю.

Невольно возникает вопрос: почему дачники не занимаются своими теплица ми? А если и занимаются, то кое-как, и сажают то поздно, то по принципу «что получится, тому и будем рады». Вот я прошлой осенью съездил к сестре в Среднюю полосу. Супруг ее, плотник по профессии, ходит из угла в угол, делая вид, что делает что-то, а у самого нет даже простого примитивного парника, не говоря уж о нормальной полноразмерной теплице, в которой имеются буржуйка и двойное остекление.

Про такую гелиоустановку, как у меня, вообще не говорю. А ведь совместив все это, каких результатов можно было бы достичь! Еще и на продажу бы оставалось, а лишняя копейка всегда кстати.

Но ничего этого большинство владельцев участков не делают. Вы посмотрите в городах, какие прекрасные лоджии и балконы – настоящие оранжереи. Но не зеленеет в них рассада и зелень. Не понимаю. Может мне, старику, кто-либо толком объяснить? Очень хотелось бы.

А у кого есть вопросы по подогревателям, можно мне написать. От вас конверт с обратным адресом. Так же могу помочь эскизами по строительству двойного парника для рассады и ранней продукции – очень выгодная вещь.

Ссылка по теме: Парники и теплицы своими руками

Солнечная установка для подогрева воды и теплиц

©Валерий Горланов г Петрозаводск.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

виды, принцип работы системы, правила установки солнечных коллекторов, сфера и специфика применения устройств

Содержание статьи

1. Специфика применения
2. Принцип работы и особенности устройства
3. Плоские солнечные коллекторы: устройство
4. Вакуумные гелиоколлекторы
5. Сфера применения вакуумных  солнечных коллекторов
6. Установка солнечного коллектора
7. Устройство вакуумного солнечного коллектора

Солнечными коллекторами называют установки, предназначенные для сбора тепловой энергии солнца, используемой для нагрева теплоносителя. Как правило, их используют для отопления и горячего водоснабжения помещений. Основные объекты использования гелиоколлекторов – здания коммерческого назначения и частные дома.

Солнечный коллектор – своего рода уникальное устройство. Его покупка в будущем позволит избавиться от ежемесячных расходов на горячую воду и отопление. Однако в связи с его немалой стоимостью главное – не допустить ошибок при выборе соответствующего оборудования.

Следовательно, перед тем, как приобрести гелиоколлектор, необходимо располагать общей информацией о его видах, особенностях и принципах работы.

Преимущества солнечных коллекторов и гелиосистем Oventrop

Экономичность. Солнечные коллекторы существенно снижают расходы на горячее водоснабжение и обогрев коттеджа в холодное время года. Использование гелиоустановок сокращает годовые затраты на нагрев воды до 60%, а на отопление здания – до 30%;

Экологическая чистота. Гелиоколлектор абсолютно безопасен, т.к. не допускает загрязнения окружающей среды и не оказывает негативного влияния на здоровье человека. Кроме того, в воде, находящейся под действием высоких температур и вакуума, появление и распространение бактерий становится невозможным;

Длительный срок эксплуатации. Надежность и долговечность солнечных коллекторов Oventrop обусловлена применением современных высококачественных материалов. Стеклянные и металлические элементы гелиоустановки отличаются ударопрочностью и устойчивостью к резкой смене погоды, в частности порывам ветра;

Автономность. Гелиоустановка может отапливать здания даже в случае длительных перебоев в работе системы теплоснабжения. Аналогичная ситуация и при отключении горячей воды.

Специфика применения

В отличие от теплогенераторов и тепловых насосов, преобразующих энергию из согретых солнцем грунтовых вод и воздушных масс, солнечные коллекторы работают от прямых солнечных лучей, воздействующих на их поверхность. Единственный нюанс гелиоколлекторов заключается лишь в том, что ночью они находятся в пассивном режиме.

На суточную производительность гелиоустановки влияют такие факторы, как:

• Продолжительность светового дня, которая в свою очередь зависит от географической широты региона и времени года. Так, например, в Центральной части России летом солнечный коллектор будет функционировать по максимуму, а зимой – по минимуму. Это связано не только с длительностью дня, но и изменением угла падения солнечных лучей на гелиопанели;
• Климатические особенности региона. Как правило, на территории нашей страны имеется множество участков, над которыми больше 200 дней в году солнце скрывается за слоями туч или за пеленой тумана. Несмотря на то, что гелиоколлектор может улавливать даже рассеянные солнечные лучи, в пасмурную погоду его продуктивность значительно уменьшается.

Принцип работы и особенности устройства

Главным элементом гелиоколлектора является адсорбер. Он представляет собой медную пластину с присоединенной к ней трубой. При поглощении энергии воздействующих на гелиосистему прямых солнечных лучей, адсорбирующий элемент моментально нагревается, передавая тепло циркулирующему по трубопроводу теплоносителю.

От типа поверхности коллектора зависит его способность отражать или поглощать солнечные лучи. Так, например, устройство с зеркальной поверхностью превосходно отражает свет и тепло, в то время как черная пластина полностью поглощает их. Следовательно, для наибольшей эффективности медную пластину адсорбера чаще всего покрывают черной краской.

Чтобы также повысить количество излучаемой от солнца тепловой энергии, необходимо грамотно выбрать прикрывающее адсорбер стекло. Для солнечных коллекторов применяют специальное стекло с антибликовым покрытием и минимальным процентом содержащегося в нем железа. Такое стекло отличается от обыкновенного не только сниженной долей отражаемого света, но и увеличивает прозрачность.

Кроме того, для предотвращения загрязнения стекла, что тоже снижает эффективность работы гелиоустановки, корпус коллектора полностью герметизируют, либо наполняют инертным газом.

При всем этом часть получаемой тепловой энергии пластина адсорбера отдает в окружающую среду, нагревая взаимодействующий с гелиосистемой воздух. Для снижения теплопотерь адсорбирующий элемент следует изолировать. Поиски максимально эффективных способов теплоизоляции и привели к появлению множества разновидностей солнечных коллекторов. Одними из распространенных видов являются плоские и трубчатые, или вакуумные.

Плоские солнечные коллекторы: устройство

Гелиоколлектор плоского типа состоит из алюминиевого короба, сверху которого установлено защитное стекло с абсорбционным слоем. Внутри корпуса расположены медные трубки, впускной и выпускной патрубки. Дно и стенки короба защищены самым надежным теплоизолирующим элементом – минеральной ватой.

Некоторые модели плоских коллекторов могут также иметь под стеклом слой пропиленгликоля, который выполняет функцию поглотителя солнечных лучей. Это увеличивает его КПД, обеспечивая оборудованию максимальную производительность вне зависимости от сезона.

Достоинства и недостатки плоских гелиоколлекторов

К главным преимуществам плоских солнечных коллекторов относят:

• Способность к самоочищению в случае выпадения осадков в виде снега или инея;
• Высокие показатели в соотношении «цена/качество», что характерно для южных регионов с теплым климатом;
• Высокий КПД при эксплуатации в летний сезон;
• Сравнительно невысокая стоимость в отличие от других гелиоконструкций.

Основными недостатками таких систем являются:

• Высокие теплопотери, обусловленные конструктивными признаками установок;
• Небольшой КПД при функционировании осенью и зимой;
• Сложности в ходе перевозки и монтажа гелиосистем;
• Максимальные затраты в случае выполнения ремонтных работ;
• Повышенная парусность гелиоустановки.

Сфера применения плоских солнечных коллекторов

Несмотря на недостатки, данный тип гелиосистем используется для сезонного нагрева горячей воды. Плоские гелиоколлекторы используются:

• Для горячего водоснабжения летнего душа;
• Для подогрева воды в бассейне до нужной температуры;
• Для обогрева теплиц.

Вакуумные гелиоколлекторы

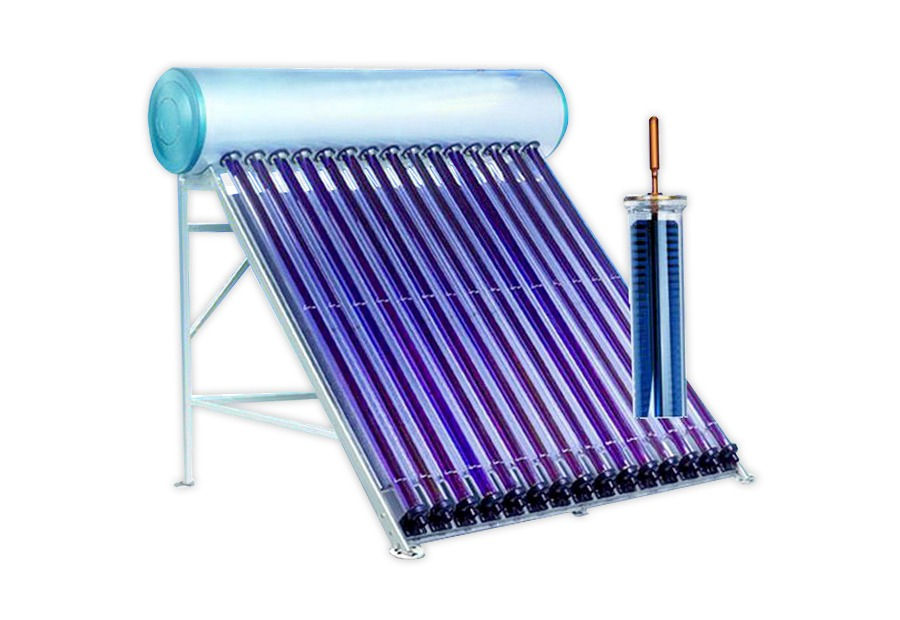

Вакуумный солнечный коллектор – это высокотехнологичное комплексное устройство, предназначенное для сбора тепловой солнечной энергии и последующей ее переработки в тепловую энергию, которая используется в быту и промышленных сферах для обеспечения отопления, подогрева воды в системах водоснабжения. Солнечный вакуумный коллектор высокоэффективен и эргономичен, обладает высоким КПД даже в условиях слабой освещенности и низких температур, что дает возможность использовать систему в любое время года. Устройство позволяет перерабатывать в тепло инфракрасное излучение, проникающее сквозь облака и рассеянные лучи. Солнечные коллекторы Oventrop способны даже при отрицательных температурах окружающей среды нагреть воду до ста градусов Цельсия.

Сфера применения вакуумных  солнечных коллекторов

Использование конструкции значительно снижает затраты на отопление в зимний период года и гарантирует бесплатный подогрев воды в летний период года. Солнечный коллектор активно поглощает солнечную энергию и улавливает 98% энергии, когда степень вакуума — 10^—. Системы устанавливают на фасадах, плоских или скатных крышах. При расположении в произвольных местах угол наклона должен находиться в пределах 15-75⁰. Срок эксплуатации – не менее двадцати лет.

Системы широко используются для:

• подогрева воды в бытовых и производственных водопроводах, бассейнах;
• работы отопительных индивидуальных систем;
• обогрев теплиц.

Коллекторы легко включаются в сети водо- и теплоснабжения. Для подключения системы используется станция Regusol X Duo с вмонтированным теплообменником и контроллером, которая благодаря послойному накоплению теплоносителя повышает эффективность всей энергосистемы.

Установка солнечного коллектора

От правильности установки коллектора напрямую зависит эффективность конструкции. Для избегания риска поднятия давления вследствие перегрева воды расчет солнечного коллектора выполняются исключительно в специальных программах. Расчеты производятся с учетом погодных условий в точке размещения коллектора и среднегодового расхода тепла. Мощность солнечного корректора вычисляется исходя из данных о площади, значения инсоляции системы и КПД коллектора.

Перед началом расчетов определяется, будет система круглогодичной или сезонной.

1.  Солнечные корректоры сезонного типа предполагают использование в теплый период года (середина апреля – середина октября). Данная конструкция состоит из бака накопителя и коллектора. Теплоносителем служит вода, которая замерзает при отрицательных температурах, поэтому использование ее в холодную часть года невозможно.
2. Круглогодичные системы могут эффективно использоваться вне зависимости от температурного режима окружающей среды. В конструкции используется незамерзающая эфирная жидкость, которая обеспечивает высокий КПД солнечного коллектора даже в самые холодные дни года.

Вакуумные солнечные коллекторы при грамотной установке и монтаже покрывают до 60% среднестатистической семьи в горячей воде и обеспечивают отопление в период от второй половины весны до середины осени. Например, при установке системы в средних широтах России коллектор площадью в два квадратных метра обеспечивает ежедневный нагрев ста литров воды до 40-60⁰.

Эффективность установки в летний период года значительно выше. За один ясный световой день 1 м² коллектора будет прогревать около восьмидесяти литров воды до температуры + 65⁰. Среднегодовая производительность солнечного коллектора с поглощающей площадью в 3м² будет состоять в диапазоне 500-700 кВт/ч на 1м².

Устройство вакуумного солнечного коллектора

Компания Oventrop предлагает вакуумные солнечные коллекторы с тепловой трубкой. Системы с тепловой трубкой конструктивно напоминают термос: в стеклянную/металлическую трубку большего диаметра вставлена другая, меньшего диаметра. Пространство между ними вакуумированно, что обеспечивает максимально эффективную теплоизоляцию от воздействия внешних температур и минимальные потери на излучение. Вакуумная прослойка позволяет сохранить до 95% поглощенной тепловой энергии.

Все вакуумированные трубки оборудованы внутри медными пластинами поглотителя с эффективно собирающим солнечную энергию гелиотитановым покрытием. Заполненная специальной эфирной жидкостью тепловая труба установлена под поглотителем и присоединена к расположенному в теплообменнике конденсатору. Полученная поглотителем солнечная энергия превращает жидкость в пары, которые поднимаются в конденсатор и отдают тепло коллектору, конденсируется и возвращается в нижнюю часть колбы. Благодаря цикличности создается непрерывный процесс теплообмена.

Система способна вырабатывать значительные температуры и обеспечивает высокий КПД даже при слабой освещенности и t -30 — -45⁰С (в зависимости от вида коллектора с трубками из стекла или металла). Вакуумные солнечные коллекторы просты и недороги в эксплуатации. Специальные соединения конструкции позволяют заменять либо поворачивать трубки в заполненной находящейся под давлением установке.

Солнечный водонагреватель «Сделай сам»: полное руководство

Тем не менее, солнечные системы горячего водоснабжения в прошлом часто были подвержены сбоям, были неэффективными и негерметичными, но, к счастью, отрасль выросла и окрепла.

Нужно нанять сантехника?

Получите бесплатную онлайн-оценку от лучших специалистов по обслуживанию на дому в вашем регионе.

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что бесплатно для вас мы можем получать небольшую комиссию за совершенные покупки.

Сегодня у потребителей есть выбор между сверхэффективными, профессионально установленными коллекторами и менее дорогой системой солнечного водонагревателя, которую можно сделать своими руками.

Преимущество в том, что вам не нужно жертвовать удобством обычной системы горячего водоснабжения при установке солнечной системы отопления. Они просто предназначены для подключения к обычным электрическим или газовым водонагревателям.

Таким образом, вы можете наслаждаться удобством, преимуществами и экономией обоих вариантов. В следующем руководстве мы рассмотрим варианты солнечных водонагревателей, сделанных своими руками (см. Также «Утилизация водонагревателей»), и почему вам следует их рассмотреть.

Содержание

Как работает солнечный водонагреватель?

Солнечный водонагреватель работает за счет поглощения света. В конечном итоге свет поглощается коллектором, размещенным на крыше, и в конечном итоге преобразует солнечный свет в тепло.

Затем это тепло передается в водяной бак с помощью циркуляционного насоса. Тогда обмен запускается регулятором, но только тогда, когда коллектор горячее, чем вода в баке.

Это предотвращает ненужное использование электроэнергии циркуляционным насосом . Это также предотвращает перегрев. Летом, в полдень, когда небо безоблачно, работоспособность коллектива максимальна.

В качестве альтернативы, коллекторы выходят на юг. Когда солнечного света не хватает, вода предварительно нагревается, и срабатывает резервная система, чтобы довести воду до необходимой температуры.

В конечном итоге система используется для производства горячей воды постоянной температуры в течение всего года без выбросов CO2. Вы обнаружите, что солнечные водонагреватели обычно описываются в соответствии с типом разъема и системой циркуляции, которую они используют.

Солнечные водонагреватели работают зимой или осенью?

Многие люди, которые раньше не пользовались солнечными водонагревателями, часто задаются вопросом, можно ли их использовать ночью, зимой и осенью.

Как и у всего в жизни, у него есть свои преимущества и недостатки. Давайте подробнее рассмотрим, как работает ваша солнечная система нагрева воды зимой и осенью.

Даже при низкой температуре наружного воздуха зимой это не должно повлиять на работу солнечного водонагревателя. Это связано с тем, что при хорошей изоляции солнце сможет нагревать воду даже в зимние месяцы.

Это связано с тем, что бак с горячей водой нагревается за счет энергии солнечного излучения, которое проходит через стекло и нагревает корпуса, даже если наружная температура значительно ниже точки замерзания.

Таким образом, хорошая изоляция может обеспечить лишь небольшую потерю тепла.

Однако рассеянный солнечный свет, который часто наблюдается в пасмурные дни, снижает теплопроизводительность большинства солнечных водонагревателей. Так что особой технологии, чтобы отсосать больше тепла от солнечных лучей в коллектор, нет.

Однако вы можете увеличить количество света, попадающего в нужную область , используя зеркала, например, вогнутые, чтобы можно было оптимизировать несколько доступных часов прямого солнечного света.

В конечном счете, качество изоляции и количество тепла, которое может быть сохранено в системе без потерь в окружающей среде, являются факторами, которые играют роль в том, как ваш солнечный водонагреватель будет работать в эти холодные месяцы.

Реальность такова, что солнечные водонагреватели зимой не производят столько горячей воды . Тем не менее, солнечные водонагревательные системы, установленные зимой, будут иметь защиту от замерзания, и тогда снег растает с вашего солнечного водонагревательного коллектора, прежде чем он соскользнет с вашей крыши.

Солнечная система нагрева воды может быть эффективной благодаря достаточной изоляции.

Таким образом, как мы упоминали ранее, технология радиаторной жидкости сработает в холодные дни.

В системе используется радиатор с жидким катализатором, который нагревается за счет солнечной энергии и затем перекачивается в теплообменный бак. Теплообменный бак обменивает тепло жидкости с водой в накопительном баке.

Жидкость радиатора следует проверять перед зимними месяцами. Следовательно, вакуумные трубки, выпускаемые некоторыми мелкими производителями, могут быть некачественными и приводить к низкой тепловой эффективности производства горячей воды.

С другой стороны, если система защиты от замерзания слабая, это ослабляет изоляционный эффект, делая его неэффективным. Следовательно, он будет изо всех сил пытаться сохранить вашу горячую воду теплой. Также, если трубопровод замерзнет, ​​циркуляция горячей воды будет неравномерной или только частично прогретой.

В конечном счете, если обеспечить хорошую изоляцию, солнечный свет сможет хорошо нагреть воду в системе солнечного водонагревателя.

Когда речь идет о температурах ниже точки замерзания, необходимо помнить, что солнечные водонагреватели не разработаны и не предназначены для полной замены вашего водонагревателя. Типичный солнечный водонагреватель может нагревать от 60 до 80% воды, которую вы используете в течение года.

Таким образом, с апреля по сентябрь почти вся горячая вода будет нагреваться за счет солнечной энергии. Однако зимой процент горячей воды будет составлять от 10 до 20% из-за более коротких дней и из-за более слабого солнца в декабре.

Таким образом, 99% солнечных водонагревателей, установленных в США, подключены к резервному обычному водонагревателю, и ваши потребности в воде продолжают удовлетворяться даже в более холодные месяцы, такие как январь.

Что нужно для изготовления солнечного водонагревателя своими руками

Чтобы сделать собственный солнечный водонагреватель, вам понадобятся следующие инструменты: работает лучше всего. Выбирайте тот, который подходит для дерева, пластика и металла.

Сверла Форстнера

Это оборудование используется для сверления отверстий в металле и пластике. Его также можно использовать для сверления отверстий в накопительных резервуарах, а также отверстий для входных и выходных труб и т. д.

Набор отверток

Вам понадобится набор отверток с различными типами отверток, например, медленный, torx, крест и т. д. Отвертка быстрая и ее проще использовать с электродрелью.

Угловые зажимы

Это необязательно; тем не менее, они очень полезны для создания простых углов 90 ° без необходимости держать все это вместе руками.

Пила

Когда дело доходит до выбора пилы, подойдет простая пила, которая работает с деревом и металлом, в качестве альтернативы, чтобы упростить задачу, вы можете выбрать циркулярную электрическую пилу для резки металла или вставить желаемый угол.

Ножницы для листового металла

Предназначены для резки листового металла, такого как алюминий.

Резак для медных труб

Используется для резки медных труб. При использовании трубореза держите медную трубку и зажимайте резак вокруг трубы, которую хотите разрезать.

После этого вращайте резак вокруг трубы, слегка затягивая ручку при каждом обороте, чтобы увеличить давление режущего диска на трубу. Вы можете обнаружить некоторые заусенцы на кромке среза трубы после выполнения разреза, и чтобы удалить их, вам нужно использовать небольшой напильник или инструмент для снятия заусенцев.

Кисти

Кисти будут использоваться для окраски медных труб, внутренних стенок коллектора, а также пластины абсорбера. Будьте готовы к этому шагу, потому что вам может понадобиться больше слоев, прежде чем будет покрыт весь поглотитель.

Горелка и паяльное оборудование

Используется для пайки медных трубок. Он включает в себя горелку и паяльное оборудование, включая флюс для паяльной пасты.

Пистолет для силикона

Используется для герметизации солнечного коллектора. Применяется между металлическим профилем, деревом, солнечным стеклом и т. д.

Оборудование для сварки труб PP–R

Расшифровывается как рандом-сополимер полипропилена, который наиболее надежен в сантехнических и водопроводных установках. Они также используются организацией здравоохранения из-за химических особенностей и сварки плавлением. Тепло необходимо, чтобы заставить трубы расплавиться.

Инструмент для гибки медных труб

Инструмент для гибки медных труб используется, если медные трубки в солнечных коллекторах состоят из одной медной трубы. Медная труба (см. также «Как соединить ПВХ с медной трубой») затем сгибается в форме меандра.

Ножницы

При работе с трубами PP-R вам понадобятся специальные ножницы, которые используются для резки труб.

Стандартные инструменты

Потребуется набор инструментов из вашего стандартного арсенала инструментов, включая молотки как металлические, так и пластмассовые, измерительное оборудование, счетчики, скальпель, гаечный ключ, а также различные типы зажимов и т.д.

Оборудование для обеспечения безопасности

Оно используется на всех этапах, особенно при резке металла циркулярной пилой, работе с дрелями, баннерами и т. д.

Материалы, которые вам понадобятся для изготовления солнечного водонагревателя, включают: Обработанные деревянные доски

Этапы изготовления солнечного водонагревателя

Шаг 1

Первый шаг к созданию солнечного водонагревателя — проектирование и изготовление деревянной рамы для солнечного бака. Одна сторона коробки должна быть наклонной, чтобы остекление лучше освещалось солнечными лучами.

Этап 2

На этом этапе вам необходимо построить стенки или боковые стороны корпуса обогревателя из фанеры. Внутренняя часть коробки должна быть покрыта такими материалами, как пенополистирол, алюминий или изоляция из стекловолокна.

Этап 3

Здесь вам нужно выяснить, где будет установлена ​​сантехника, прежде чем строить коробку обогревателя. Также нужно знать, где будет располагаться назначенное отверстие для входящей воды и выходящей трубы.

Также имейте в виду, как он будет подключен к системе отопления и водопроводу дома.

Шаг 4

Чтобы повысить эффективность самодельного солнечного обогревателя, необходимо изолировать трубы, чтобы уменьшить потери тепла и энергии.

Этап 5

Последний шаг – закрыть коробку. На этом этапе есть несколько вариантов, которые эффективны для остекления, таких как стекловолокно, закаленное стекло и акрил.

В конечном счете, основная идея состоит в том, чтобы увеличить количество солнечного тепла через покрытие и одновременно уменьшить потери тепла. Закаленное стекло является довольно популярным вариантом благодаря своим идеальным характеристикам для этой цели.

Шаг 6

Этот шаг включает определение эффективности системы и работу над этими деталями. Если вы используете старый электронагреватель, вам необходимо снять внешний корпус и изоляцию, избавиться от старых трубных фитингов, а также проверить внутреннюю часть на наличие отложений.

При необходимости очистить бак. Чтобы увеличить поглощение тепла, вам нужно покрасить бак в матовый черный цвет.

На этом этапе вам также необходимо установить фитинги, слив и клапан сброса давления.

Загерметизируйте все открытые поверхности, нанеся силикон на стыки и соединения, установите соединители для концентрации солнечного света, в том числе изоляцию или шторку наверху для защиты от потерь тепла, и ваш самодельный солнечный водонагреватель готов к использованию.

Как установить солнечный водонагреватель своими руками?

По сути, вам предстоит циркулировать нагретую солнцем воду по непрерывному контуру водопровода, идущему от панелей на крыше к теплообменнику.

Это можно сделать с помощью насоса и снова вернуться к панелям. Теплообменник в основном представляет собой резервуар внутри резервуара, который передает теплоту приблизительно 140°F воды контура в окружающий резервуар подачи охладителя.

Фитинги, вставленные в этот резервуар, позволяют разместить его на линии между городским источником воды или колодцем, питающим ваш дом, и трубой подачи холодной воды к вашему электрическому или газовому водонагревателю.

Тем не менее, мы рекомендуем, если вы не очень разбираетесь в сантехнике, вам следует посоветоваться с сантехником или даже нанять профессионального сантехника, чтобы он выполнил установку для вас. Это будет гарантировать, что это будет сделано правильно.

Могу ли я подключить солнечный водонагреватель к водонагревателю?

Да, действительно возможно подключить солнечный водонагреватель к баку водонагревателя. По сути, вам нужно настроить такую ​​систему для пополнения горячей воды путем направления холодной воды из бака водонагревателя.

Лучше всего работает в умеренном климате, потому что тепло из труб исходит, когда на улице холодно.

Могу ли я подключить солнечный водонагреватель к системе центрального отопления?

Да, солнечные водонагревательные системы используют солнечное излучение для нагрева воды в панели, которая часто располагается на крыше, которая, в свою очередь, подает тепло в виде горячей воды или может быть подключена к системе центрального отопления. .

В конечном счете, он будет генерировать электричество, которое можно использовать для питания насоса солнечного отопления.

Где я могу получить детали?

Большинство необходимых деталей можно найти в местном хозяйственном магазине, но если вам нужна фора, мы считаем, что детали и готовые панели Renogy — отличный выбор!

Найдите невероятные предложения и скидки в Renogy Solar Supply.

Заключение

Солнечные водонагреватели являются одним из лучших способов снизить затраты на электроэнергию, связанные с нагревом воды. Это особенно важно при использовании электричества для нагрева воды дома, что является одним из самых дорогих способов сделать это.

Когда вы используете солнечную энергию, энергия солнца используется для нагрева воды, которая хранится в баке для горячей воды и используется, когда это необходимо зимой. В конечном счете, это один из лучших способов сократить сумму денег, которую вы тратите на счета за электроэнергию, и уменьшить свой углеродный след на Земле.

Как установить солнечный водонагреватель своими руками

Обновлено: 29 ноября 2019 г.

Сократите счета за нагрев воды на 50 процентов с помощью этого решения на солнечной энергии! Подробнее о солнечном водонагревателе своими руками читайте здесь.

Следующий проект›

Семейный мастер на все руки

Вы можете самостоятельно установить комплект солнечного нагревателя воды, чтобы дополнить существующую систему и сэкономить на затратах на электроэнергию. Часто система окупается за несколько лет.

Все фотографии предоставлены FAFCO.

Эксперты DIY журнала The Family Handyman Magazine

Обзор солнечного водонагревателя: как работает солнечная система горячего водоснабжения

Если вы когда-нибудь оставляли садовый шланг лежащим на газоне в солнечный день и чувствовали приятную горячую воду выходя в конце, вы знаете, что солнечный свет является эффективным водонагревателем. Солнечные системы горячего водоснабжения прошлых лет часто были негерметичными, подверженными сбоям и неэффективными, но отрасль созрела. Сегодня вы можете выбирать между сверхэффективными, профессионально установленными коллекторами и менее дорогой системой солнечного водонагревателя, которую можно сделать своими руками. И если доступны федеральные налоговые льготы или дополнительные государственные и местные стимулы, вы сможете окупить свои инвестиции за несколько лет и наслаждаться более дешевой горячей водой в течение многих последующих лет.

Использование солнечной системы водоснабжения не означает отказа от удобства вашей обычной системы горячего водоснабжения. Солнечные системы горячего водоснабжения предназначены для подключения к обычным электрическим и газовым водонагревателям. Резервуар хранит нагретую солнцем воду и служит резервным источником тепла. Даже если вода из коллектора не горячая для душа, вы все равно сэкономите деньги, так как ваш бак будет нагревать воду раньше. Со всеми солнечными водными системами жизненно важно, чтобы панели были установлены там, где они будут получать наибольшее количество прямых солнечных лучей. В идеале вы должны использовать южную часть крыши. Крыша, выходящая на восток или запад, также подойдет, но вам потребуются дополнительные панели для сбора такого же количества тепла.

Замкнутая солнечная система отопления

Вот как работает водонагреватель на солнечной энергии: когда контроллер определяет, что светит солнце и ваш бак нуждается в прогреве, он дает команду насосу подавать воду через черные панели коллектора. Затем нагретая вода поступает в накопительный бак, а затем направляется в теплообменник. Там он передает свое солнечное тепло более холодной воде, поступающей из вашего резервуара с горячей водой. В этой замкнутой системе вода в панели никогда не смешивается с водой в резервуаре, поэтому вероятность загрязнения исключена. Когда солнце садится или температура падает, контроллер защищает панель от замерзания, автоматически сливая кровельные панели в накопительный бак.

Надежный и доступный по цене водонагреватель на солнечных батареях, сделанный своими руками

Соединение секций крыши

Соединяемые фитинги из комплекта FAFCO не требуют сложных столярных работ или пайки.

Гибкая трубка PEX

Пластиковые водопроводные трубы PEX комплекта FAFCO легко обрезаются (инструмент входит в комплект) и гибки, что позволяет легко прокладывать их в подсобное помещение.

Герметичная система

Отливные панели с резиновыми уплотнителями обеспечивают герметичные проходы через крышу. Прижимные ремни удерживают панели на месте.

До сих пор для большинства солнечных систем горячего водоснабжения требовалась профессиональная установка по цене от 4000 до 8000 долларов.

Но вот доступная (около 2000 долларов) альтернатива, которую можно установить за выходные, если у вас есть элементарные навыки сантехника. В системе FAFCO Hot2O (поиск fafco онлайн) используются неглазурованные полимерные коллекторы (фото выше) вместо глазурованных плоских пластин. Хотя система менее эффективна, чем профессионально установленные системы, легкие панели не требуют усиления крыши и просты в установке.

В комплект входит все необходимое для подключения солнечных панелей к существующему электрическому водонагревателю в одноэтажном доме (вам могут понадобиться дополнительные трубки для двухэтажных домов). Если у вас есть газовый водонагреватель, вам нужно будет добавить второй бак для хранения воды, нагретой солнцем, и приобрести комплект для подключения в FAFCO. Или вы можете использовать свой старый водонагреватель в качестве накопительного бака и заменить его новым, более эффективным водонагревателем. Нагретая солнцем вода из второго бака подключается к вашему водонагревателю, экономя энергию и деньги.

Оценка окупаемости

Чтобы оценить стоимость, размер системы и окупаемость солнечной системы горячего водоснабжения для вашего дома, перейдите на веб-сайт Американского общества солнечной энергии, ases.org, и нажмите «Go Solar».
