Как правильно — Фаза или ноль на выключатель?

При обустройстве электросистемы в жилье или другом инженерном сооружении может возникнуть вопрос о том, что именно размыкает выключатель.

Электрик с опытом производит работы автоматически – не задумываясь об этом вопросе: размыкание производится – протекание электрического тока прерывается – выключатель работает.

Будет отсекаться тот провод, на который подведен выключатель – по рабочему соединению.

Однако суть вопроса – в безопасности пользователя.

Нужно рассмотреть эту мелочь подробнее и понять, в чем заключается корректный монтаж выключателя освещения.

Нормативные документы определяют выключатель как механизм, предназначенный для снятия электрического тока с цепи (одной или сразу нескольких). Основное его применение – в системе освещения.

Несмотря рассмотрение для данного вопроса выполняется для бытового выключателя, определение годится и для более мощных устройств.

Подключение выключателя показывается либо на общих схемах, либо силами производителя (в комплектной схеме к изделию). Как правило, указание на подключение определенного типа провода – ноль либо фаза – отсутствует.

Считается, что производитель таким образом ограничивает свою ответственность уже на уровне технической документации. Решение о том, что подключать, остается за мастером.

При монтаже эта идея не обсуждается, главное – обеспечить прочность соединений и отсутствие тока при выключенном устройстве.

Фаза, ноль – не имеет значения:

·         когда размыкается цепь, поток света прекращается;

·         когда цепь замыкается, поток света возобновляется.

Дело сделано, электрик спокоен.

Однако пользователя подстерегает один важный момент.

При размыкании электроцепи проявляется весьма важный недостаток того, что выключатель завязан на ноль.

При полностью работоспособной системе оказывается так, что осветительный прибор остается запитан фазой – напрямую.

Провод идет к контакту от коробки, соединений разъемного типа на нем нет – отключить не представляется возможным.

Когда хозяин или тот же электрик прикоснется к контакту (случайно, при замене лампы или ремонтных работах), его организм мгновенно подвергнется удару током.

Если этого не произойдет, остается вероятность получить удар при касании контакта выключателя.

Это приводит к значительному снижению электробезопасности при пользовании электросетью и освещением.

Во избежание такой ситуации рекомендуется отключать хотя бы ту силовую линию от распределительного щитка, на которой планируется работа, если это возможно. Если нет – желательно обесточить весь дом.

Снятие питания гарантирует личную безопасность при отсутствии представления о задействованном способе монтажа проводки и состоянии ее изоляции.

Нормативные документы по этому поводу говорят следующее (см. ПУЭ): выключатели с одним полюсом допускаются к применению для двухпроводных и трехпроводных линий с одной фазой и заземляемой нейтралью, если они монтируются на провод с фазой.

Стоит сделать оговорку: речь не только о бытовых, но и автоматических механизмах.

Но суть остается прежней: обеспечить электробезопасность при случайном касании к контакту разомкнутого выключателя.

А если вспомнить, что УЗО под освещение почти не применяется, то последствия становятся сильнее.

Световые диоды могут мерцать – после долговременной эксплуатации или они поставляются ненадежным изготовителем.

Ввиду простоты их как оптических приборов причина мерцания заключается с соединением на фазу.

Если подвести итог: следует не допускать разночтений и своеволия при электромонтаже, а контролировать установку выключателя только на фазный провод.

С этой целью на выключатель из коробки выводятся фаза общей линии и фаза светильника (парный контакт лампы – ноль).

Только так возможно обеспечить безопасность в эксплуатации и доработке системы освещения и электросети в целом.

Мы, профессиональные электрики с мощным стажем, можем помочь не только с этим вопросом – нам приходилось выполнять как единичные ремонтные операции, так и комплексные монтажи сложных электросетей.

P.S. Для тех кто любит всё делать сам, смотрите видео по установке выключателя;

Понравился материал? поделись им.

Фаза на выключатель или ноль: что подключить на разрыв

В современных домах невозможно обойтись без электрического освещения и для каждого светильника необходимо установить выключатель. Это устройство разрывает один из проводов, идущих к источнику света.

Для работы выключателя и лампы не имеет значения, какой из проводов будет отключаться, однако все грамотные электромонтёры подводят к нему только фазный провод. В этой статье рассказывается, какое имеет значение, на выключатель идет ноль или фаза.

Почему выключенная люстра может ударить током

Пользуются электрическим освещением все, большинство людей меняют лампы самостоятельно, но не все знают, что даже выключенный светильник может ударить электрическим током. Это происходит из-за неправильного подключения при монтаже электропроводки, замене вводного кабеля и электросчётчика или после ремонта соединений в переходной коробке.

Следствием этих действий является подвод к выключателю нейтрального (нулевого) провода, при этом происходит следующее:

• Во включенном положении выключателя на одном из проводов, подходящих к лампе, индикатор напряжения укажет на фазу. Второй провод будет нейтральным.
• В отключенном состоянии на обоих проводах присутствует фаза. Лампа при этом гореть не будет, на всех проводах в светильнике будет напряжение.

Такая ситуация опасна для здоровья или жизни человека — в случае нарушения изоляции или прикосновения к оголённым проводам, лампе или внутренним частям патрона можно получить удар электрическим током. Поэтому важно, что подаётся на выключатель — фаза или ноль.

При подаче на выключатель фазы ситуация меняется на противоположную. В отключенном состоянии на обоих проводах светильника фаза отсутствует, лампа гореть не будет. Процесс ремонта или замены лампочки при этом является более безопасным.

На выключатель фаза или ноль: правила ПУЭ

О том, фаза или ноль на выключатель что правильно указывает не только здравый смысл и логика, но и Правила Устройств Электроустановок в последнем 7 издании. Подключение к выключателю нулевого провода противоречит нормам этого документа, указанным в п.6.6.28.

Согласно этим правилам однополюсный выключатель света должен разрывать фазный провод, нейтраль отключается только при установке двухполюсного выключателя. Монтаж вместо одного двухполюсного выключателя двух однополюсных так же запрещён из-за возможного отключения только одного нейтрального проводника.

Почему выключатель должен разрывать фазу, а не ноль

Кроме требований ПУЭ есть ещё несколько причин для подключения к выключателю фазного провода.

Безопасность во время замены ламп

Основной причиной для подачи фазы на выключатель является повышение безопасности людей. Если через коммутационный прибор проходит нулевой провод, то даже в выключенном положении светильник остаётся под напряжением и при его ремонте возможны следующие ситуации:

• Во время выкручивания лопнула колба лампы накаливания или газоразрядная трубка в энергосберегающей. В этом случае есть опасность прикосновения к остаткам нитей накала, при неправильном подключении остающимися под напряжением.
• Нарушена изоляция между проводами внутри светильника и металлическим корпусом. До тех пор, пока к прибору никто не дотрагивается, не имеет значения, выключатель разрывает фазу или ноль, особенно если это потолочная люстра. К этим источникам света человек прикасается только в выключенном состоянии для замены лампы или вытирания пыли. Если через выключатель проходит нулевой провод и нарушена изоляция, то человек, выполняющий эти работы, оказывается под напряжением. Это опасно для здоровья или даже жизни, особенно при отсутствии в схеме УЗО или дифавтомата.

Мигание (свечение) ламп

Если для ламп накаливания существует только два состояния — включено и выключено, то для энергосберегающих и светодиодных источников света есть третье — периодические вспышки при отключенном выключателе. Одна из причин этого явления связана с особенностями конструкции таких ламп.

Питание этих приборов осуществляется при помощи встроенной электронной платы, на которой кроме других элементов находится диодный мост и фильтрующий конденсатор.

Если выключатель разрывает нейтральный проводник, то из-за того, что один из проводов, питающих лампу, находится под напряжением, возможен следующий процесс:

1. 1. через второй провод из-за нарушения изоляции или большой длины протекает ток утечки;
2. 2. этого тока не хватит для работы светильника, но достаточно для постепенного, в течение нескольких секунд, заряда конденсатора;
3. 3. после заряда ёмкости до напряжения, необходимого для работы электронной схемы, лампа кратковременно включается;
4. 4. происходит разряд конденсатора и процесс начинается заново.

Как определить, ноль или фаза на выключателе

При ремонте электропроводки и в некоторых других случаях необходимо проверить, на выключатель идет ноль или фаза. Это делается в следующей последовательности:

1. 1. Отключить питание линии. Открыть крышку выключателя или извлечь его из монтажной коробки так, чтобы была возможность измерить напряжение на контактах.
2. 2. Подать питание в сеть. Отключить выключатель.
3. 3. Проверить наличие напряжения на обоих выводах устройства. Фаза должна быть только на одном из контактов.
4. 4. Включить выключатель и проверить наличие фазы на выводах. На обоих контактах индикатор должен показывать одинаковый результат.

Если индикатор показывает фазу, то выключатель подключен правильно, при её отсутствии и горящей лампе к выключателю подходит нейтральный провод.

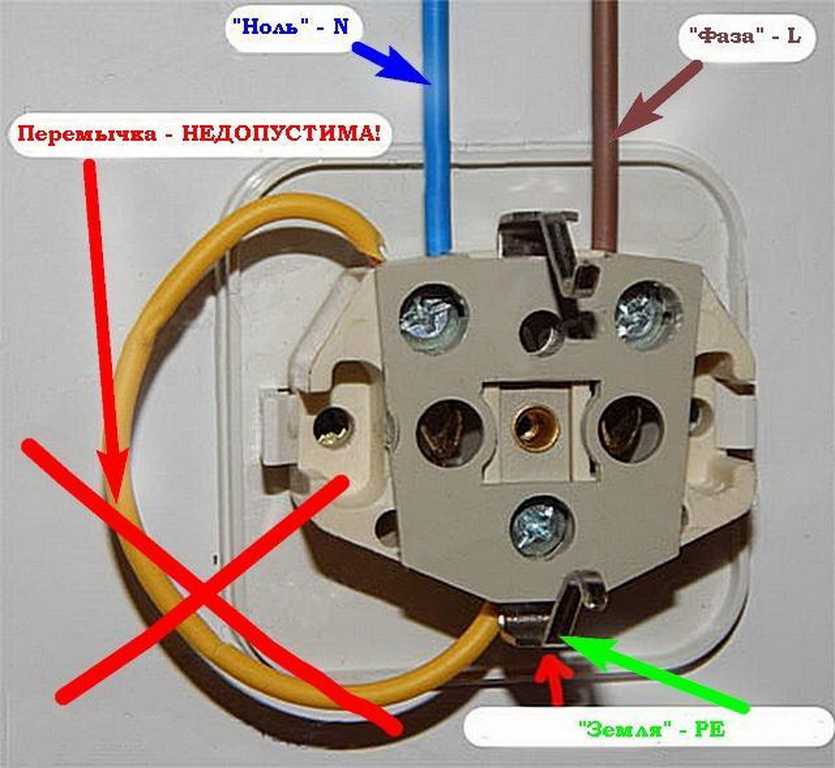

Причины неправильного подключения

Если монтаж электропроводки и подключение её к сети были выполнены правильно, то ко всем выключателям будет подведена фаза. Наличие нуля указывает на ошибки при выполнении электромонтажных работ:

• Неправильное соединение проводов в монтажной коробке. Встречается при несоблюдении цветовой маркировки проводов или в проводке, выполненной в советское время алюминиевым проводом (лапшой).
• Перепутанные провода после замены электросчётчика или вводного кабеля. Подключение прибора учёта должно производиться с учётом нулевого и фазного проводов. После работ на клеммнике устройства инспектор электрокомпании проверяет соответствие подключения и может потребовать изменить полярность.

Что делать, если подключение неправильное

При неправильном подключении ошибку необходимо исправить. Сделать это можно двумя способами — в распределительной коробке и на подключении к электросчётчику.

Как изменить полярность на вводе в квартиру или частный дом

До производства этого переключения необходимо проверить все выключатели, что они размыкают — фазу или ноль.

Если неправильно подключены все выключатели, то проще всего изменить подключение после прибора учёта. Есть несколько вариантов выполнения этой работы:

• Изменение полярности подключения кабеля на клеммнике электросчётчика. Из-за того, что при этом будет нарушена пломба, выполнять такую работу допускается только по согласованию с электрокомпанией. Это целесообразно делать при наличии электрощитка старого типа с пробочными предохранителями.
• Переключение полярности проводов, отходящих от вводного автомата, расположенного после прибора учёта. Удобно выполнять в современных щитках с модульными автоматами.

Как поменять местами ноль и фазу в выключателе

Если неправильно подключён только один выключатель, то переключение необходимо производить в переходной (распаечной) коробке. Чаще всего она находится на расстоянии 10-20см от потолка, непосредственно над одним из выключателей или розеток, установленных в данном помещении.

В санузлах блочных или панельных домов, в которых выключатели света находятся на перегородках между ванной и туалетом, коробка находится на противоположной стене или в коридоре.

Важно! Все работы по изменению схемы соединения проводов производятся после отключения питания и проверки отсутствия напряжения.

В самом простом случае в распределительную коробку приходят четыре двухжильных провода:

• подходящая линия;
• отходящая линия;
• подключение выключателя;
• питание светильника.

Они соединены между собой при помощи трёх скруток или клемм:

• Фаза (3 провода в скрутке). Подходящая линия, отходящая линия, подключение выключателя.
• Нейтраль или ноль (3 провода в скрутке). Подходящая линия, отходящая линия, питание светильника.
• Скрутка из 2 проводов. Соединение выключателя и светильника.

При необходимости изменить подключение выключателя, нужно поменять местами провода, отходящие к выключателю и лампе от нулевого и фазных проводов. Скрутка из двух проводов, соединяющая выключатель и светильник, остаётся без изменений вне зависимости от того, на выключатель идет ноль или фаза.

После повторного соединения проводов их следует заизолировать, закрыть крышку коробки, подать питание в сеть и проверить работу освещения и подвод к выключателю фазного провода.

Переключение проводов в коробке, в которой подключен двухклавишный выключатель или розетки производится аналогичным образом. Основная сложность при этом — определить, какие именно провода соответствуют необходимым электроприборам.

Для этого необходимо учесть количество проводов в скрутке, направление, в котором кабель выходит из коробки, а в сложных случаях придётся использовать пробник или тестер.

Похожие материалы на сайте:

• Как проверить исправность выключателя
• Как на схемах обозначаются выключатели
• Схема подключения 3-х клавишного выключателя

Почему переключатель открывает фазу, а не ноль?

Рубрики: Избранные статьи » Электрик на дому
Количество просмотров: 4907
Комментариев к статье: 0

Любой выключатель, отвечающий за включение и выключение света в комнате, например, должен размыкать фазу, а не ноль. Фаза в сети переменного тока – это один из проводников, на котором постоянно присутствует переменное напряжение относительно нейтрального проводника. Нулевой проводник в идеале имеет нулевой потенциал по отношению к земле, который всегда остается таковым в исправной сети, так как нулевой проводник по определению заземлен.

Независимо от того, является ли сеть трехфазной или однофазной, нейтральный (нейтральный) проводник должен быть заземлен, поэтому он, в принципе, намного безопаснее, чем фазный провод. На самом деле генераторы и трансформаторы имеют заземление, от которого электрическая сеть получает энергию. Если нулевой провод не заземлен, то в сети произошла авария, обрыв нулевого провода.

Обычно в быту мы используем однополюсные выключатели, то есть такие, которые размыкают или замыкают всего один провод при нажатии на кнопку. Допустим, на потолке висит люстра, питающаяся от однофазной бытовой сети 220 вольт. К люстре идут два провода, один из них фазный, второй нулевой. Выключатель устанавливается в разрыв одного из этих двух проводов.

Поставили выключатель на фазный провод, и он перешел в состояние «выключено». Тогда оба проводника, по которым на люстру подается электричество, будут обесточены, их потенциалы будут равны нулю, т. к. нулевой провод, который не был прерван выключателем, по определению имеет нулевой потенциал, а фазный провод прерван выключателем, то есть фазного напряжения нет.

Оба провода безопасны, можно поменять лампочку, отремонтировать потолок, снять люстру и т.д., не боясь попасть под фазное напряжение и получить удар током. Хотя лучше в этом случае для надежности отключить автомат в электрощите.

Как не надо делать

А что делать, если по ошибке выключатель установлен в разрыв нулевого, а не фазного проводника? В этом случае, даже если выключатель находится в положении «выключено», к люстре все равно подходит один фазный проводник. Второй провод ни к чему не подключен.

Если в такой ситуации начать менять лампочку, ремонтировать люстру, работать с потолком, то можно случайно задеть фазный провод, получить удар током, особенно если вы стоите на токопроводящей стремянке, которая случайно соприкасается с чем-то заземленным или даже стоит на земле.

Замена лампочки может закончиться трагедией с человеческими жертвами. Хорошо, если вы стоите на деревянной табуретке, в резиновых сапогах, при этом работаете в защитных перчатках. Здесь все может закончиться благополучно. Но при неблагоприятных обстоятельствах включение нулевого провода может обернуться смертельной опасностью.
