Формула расчета фазосдвигающего конденсатора: РАСЧЕТ ЕМКОСТИ КОНДЕНСАТОРОВ ДЛЯ ТРЕХФАЗНОГО И ОДНОФАЗНОГО ДВИГАТЕЛЯ ПРИ ПОДКЛЮЧЕНИИ В ОДНОФАЗНУЮ СЕТЬ

На Сколько Микрофарад Нужен Конденсатор Для Электродвигателя… Трехфазные двигатели

При подключении трехфазного электродвигателя к однофазной цепи предпочтительнее соединение обмоток электродвигателя типа треугольник. На шильдике двигателя об этом есть информация и когда указано Y-звезда, оптимальным вариантом было бы открыть его кожух и переделать подключение обмоток по принципу треугольник. В противном случае потери будут слишком велики.

При подключении асинхронного трехфазного электродвигателя на 380 В в однофазную сеть на 220 В необходимо рассчитать емкость фазосдвигающего конденсатора, точнее двух конденсаторов — рабочего и пускового конденсатора.

Подключение асинхронного двигателя осуществляется по двум схемам: треугольник (эффективнее для 220 В) и звезда (эффективнее для 380 В). На картинке внизу статьи вы увидите обе эти схемы подключения. Здесь, я думаю, описывать подключение не стоит, т.к. это описано уже тысячу раз в Интернете. Во основном, у многих возникает вопрос, какие нужны емкости рабочего и пускового конденсаторов.

ПОДБОР КОНДЕНСАТОРА ДЛЯ ТРЕХФАЗНОГО ДВИГАТЕЛЯ

Применяется неполярный конденсатор на 400В. Для расчета емкости пускового и рабочего конденсатора для асинхронного двигателя в формулу нужно внести данные с шильдика электродвигателя, если же они неизвестны , то принимаются средневзвешенные данные, взятые из справочников.

Соединение обмоток двигателя, Y/Δ . Задача : рассчитать емкость конденсатора.

Мощность двигателя 400 Вт, напряжение 220-240В, коэффициент мощности cosφ,0.9, КПД двигателя от 75 до 95 % — берем 80.

Получается емкость пускового конденсатора 45 мкФ и рабочего 18 мкФ.

Для включения трехфазного электродвигателя (что такое электродвигатель в однофазную сеть обмотки статора могут быть соединены в звезду или треугольник.

Напряжение сети подводят к началам двух фаз. К началу третьей фазы и одному из зажимов сети присоединяют рабочий конденсатор 1 и отключаемый (пусковой) конденсатор 2, который необходим для увеличения пускового момента.

После пуска двигателя конденсатор 2 отключают.

Что лучше: теплый пол или батареи?

Теплый полБатареи

Рабочую емкость конденсаторного двигателя для частоты 50 Гц определяют по формулам:

где Ср — рабочая емкость при номинальной нагрузке, мкФ;
Iном — номинальный ток фазы двигателя, А;
U — напряжение сети, В.

Нагрузка двигателя с конденсатором не должна превышать 65—85% номинальной мощности, указанной на щитке трехфазного двигателя.

Если пуск двигателя происходит без нагрузки, то пусковая емкость не требуется — рабочая емкость будет в то же время пусковой. В этом случае схема включения упрощается.

При пуске двигателя под нагрузкой, близкой к номинальному моменту необходимо иметь пусковую емкость Сп = (2,5 ÷ 3) Ср.

В некоторых случаях, а именно когда пусковые характеристики достигают значительных величин пуск двигателя под нагрузкой , необходимо использовать дополнительные, пусковые, конденсаторы для запуска электродвигателя.

Как подобрать емкость конденсатора для подключения двигателя

РАСЧЕТ ЕМКОСТИ КОНДЕНСАТОРОВ ДЛЯ ТРЕХФАЗНОГО И ОДНОФАЗНОГО ДВИГАТЕЛЯ ПРИ ПОДКЛЮЧЕНИИ В ОДНОФАЗНУЮ СЕТЬ — Укрнасоссервис

Асинхронные электродвигатели с тремя обмотками на статоре преобладают в различных отраслях сельского хозяйства. Их применяют для привода устройств вентиляции, уборки навоза, приготовления кормов, подачи воды. Популярность таких моторов обусловлена рядом преимуществ:

Основные параметры конденсаторов

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

Если есть точное попадание в номинал емкости, который существует у нужной серии конденсаторов, то можно выбирать именно такой. Иногда даже используют последовательно соединенные конденсаторы для получения требуемой пусковой емкости и запаса по напряжению. Как выбрать конденсатор для электродвигателя 380 на 220В, 12В и т. д. Задавайте мне вопросы, отвечу всем!

Конденсатор для электродвигателя: как выбрать и пользоваться, расчет емкости для пускового и рабочего, подключение и эксплуатация

Для однофазного напряжения в 220 В рабочее напряжение конденсатора должно быть не менее 360 В, но опытные электрики всегда советуют использовать 400 или 450 В, так как запас, как известно, карман не тянет. Для включения трехфазного электродвигателя что такое электродвигатель в однофазную сеть обмотки статора могут быть соединены в звезду или треугольник.

Фазосдвигающий конденсатор для трехфазного двигателя

Полярные версии не подходят для подключения на основе переменного напряжения, поскольку увеличивается опасность исчезновения диэлектрика, что неминуемо приведет к перегреву и возникновению аварийной ситуации возгоранию либо появлению короткого замыкания. Грубо можно определить емкость фазосдвигающего конденсатора так Сф 70 P.

• Пусковой конденсатор + дополнительная обмотка (подключаются на время запуска). Емкость конденсатора: 70 мкФ на 1 кВт мощности двигателя.
• Рабочий конденсатор (емкость 23-35 мкФ) + дополнительная обмотка, которая находится в подключенном состоянии в течение всего времени работы.
• Рабочий конденсатор + пусковой конденсатор (подключены параллельно).

В целях соблюдения правил безопасной эксплуатации электроустановок потребителей, сохранения жизни и здоровья лиц, эксплуатирующих данные устройства, применение данных схем включения должен проводить специалист. Конденсаторы соединенные вместе нужно взять небольшими емкостями 2, 4, 10, 15 мкФ. Как Рассчитать Емкость Конденсатора Для Однофазного Электродвигателя

Калькулятор расчета емкости конденсатора Пользуясь приведенными формулами, возьмем за среднее значение емкости рабочего выпрямителя показатель 25 мкФ. Здесь была выбрана несколько большая емкость, равная 10 мкФ. Так мы попытаемся выяснить, как влияет такое изменение на пуск аппарата. Обычно различные конденсаторы для асинхронных электродвигателей используются для работы с напряжением в 220 В с учетом установки в однофазную сеть. Существуют модели, в которых пусковая обмотка работает не только при запуске, а и все остальное время.

Подбор конденсатора для асинхронного двигателя

Для подключения асинхронного трехфазного двигателя 380 вольт к однофазной сети необходим конденсатор. Электродвигатель имеет два вида соединения обмоток – звездой или треугольником. Соединение треугольником будет эффективнее работать в сети 220 вольт.

Для расчета конденсатора существуют специальные программы. Достаточно ввести данные двигателя и программа сама произведет расчет. Она выдаст рекомендации для подключения рабочего конденсатора и пускового. Таких программ в интернете существует множество. Они получили название калькулятор.

Существует формула, согласно которой производят расчет:

По вышеприведенной схеме рассчитывается рабочая емкость конденсатора, где в формуле:

• U – Напряжение питающей сети. В нашем случае это 220 вольт.
• I_ф – номинальный ток статора. Можно посмотреть на шильдике электродвигателя, или замерить токоизмерительными клещами.
• К – коэффициент, который зависит от схемы соединения обмоток. Для соединения треугольником он равен 4800, а для соединения звездой 2800.

Если все параметры известны, то правильно рассчитать конденсатор несложно. Результат получаем в мкФ. Эта формула справедлива для выбора рабочей емкости.

Сложнее обстоит дело с пусковым конденсатором. Он подключается к обмоткам на небольшое время. Не более 3 сек в момент запуска двигателя.

Как показано подключение двигателя 380 на 220 Вольт на рисунке снизу:

Подбирают пусковую емкость исходя из условий, что она должна превышать рабочую в 2 -3 раза. Однако есть более простой способ подбора.

В интернете существуют таблицы, согласно которым можно определить необходимую емкость. На рисунке снизу представлена такая таблица. В ней указывают рабочий и пусковой конденсатор.

Существуют рекомендации, согласно которых легко определить необходимый параметр. На каждые 100 Вт устанавливают емкость, равною 7 мкФ. Пусковая будет составлять 14 мкФ. Рабочее напряжение конденсаторов должно быть не менее 1,5 U сети.

Для однофазного напряжения в 220 В рабочее напряжение конденсатора должно быть не менее 360 В, но опытные электрики всегда советуют использовать 400 или 450 В, так как запас, как известно, карман не тянет.

Преобразователь частоты для однофазного двигателя — как подключить?

Применение электролитических устройств

Конструктор должен знать, что для разгона мощного электродвигателя в первый момент требуется большая емкость конденсатора. По мере набора оборотов, она должна уменьшаться. Т.е. номинал пускового конденсатора должен быть больше рабочего.

Подключение двигателя 380 на 220 Вольт с конденсатором

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

Помимо высоких затрат на его приобретение придется выделить для него больше места из-за его больших габаритов. Ток, все характеристики которого были определены при помощи электроизмерительных клещей в трехфазном режиме работы 1,9А;. Видео: подключение однофазного двигателя в однофазную сеть Задавайте мне вопросы, отвечу всем!

Пусковой конденсатор

Способ подключения обмоток и схема подключения рабочего и пускового конденсатора, а так же формула расчета конденсаторов для трехфазного электродвигателя. Теперь вы получили необходимую информацию и знаете, как подключить конденсатор к асинхронному двигателю чтобы обеспечить максимальную эффективность.

В чем сложность выбора такого конденсатора?

Его устройство отличается простотой и надежностью внутри две параллельные пластины в пространстве между ними установлен диэлектрик необходимый для защиты от поляризации в виде заряда, создающегося проводниками. Поле площадь очистим, так именно его мы будем определять.

• Пусковая обмотка, и конденсатор подключаются кратковременно на время запуска. В этом случае на каждый 1 кВт мощности устанавливают 70 мкФ. Можно использовать электролитические с диодом.
• Пусковая катушка и конденсатор постоянно подключены на все время работы мотора. В этом случае используют не полярные детали емкостью 23-35 мкФ на 1 кВт.
• Параллельно рабочему конденсатору подключают кратковременно пусковой. В этом случае в качестве пусковой можно применить электролитическую емкость с диодом. Она должна быть в 2-3 раза больше рабочей. Однако, схема должна быть построена таким образом, чтобы пусковой кондер был подключен не более 3 секунд.

Всем известно, что электрический конденсатор представляет собой две разделенные диэлектриком проводящие обкладки, и служит для накопления, временного хранения и отдачи электрического заряда, то есть электрической энергии. В качестве кратковременного переключателя ставят кнопки с группой контактов или реле. Как Рассчитать Емкость Конденсатора Для Однофазного Электродвигателя

Если необходим конденсатор для работы с трехфазным электродвигателем Что же касается номинального напряжения конденсатора, то обычно конденсаторы на рабочее напряжение меньше 450 вольт не применяют. Лучше всего если конденсатор будет рассчитан на 500 или 600 вольт по переменному току. Итак, выбирая рабочий конденсатор для трехфазного двигателя, необходимо принять в расчет несколько основных параметров рабочей цепи переменного тока. При выборе емкости конденсатора очень важно не превысить расчетную, иначе ток через обмотку статора превысит номинал, двигатель будет перегреваться и вообще может быстро сгореть.

Важно Пусковая версия конденсатора должна обладать рабочим напряжением не менее 400 В, что связано с появлением всплеска увеличенной мощности до 300 600 В, происходящего в процессе пуска либо завершения работы двигателя.

Схемы подключения

Для этих целей применяют неполярные емкости на рабочее напряжение, превышающее сетевое в 1,5-2 раза. Его устройство отличается простотой и надежностью внутри две параллельные пластины в пространстве между ними установлен диэлектрик необходимый для защиты от поляризации в виде заряда, создающегося проводниками.

Подбор конденсатора для однофазного двигателя

Используя подобный агрегат с выбранной батареей выпрямителей, следует учесть, что его полезная мощность будет находиться на уровне до 70-80 от номинальной мощности, при этом частота вращения ротора будет соответствовать номинальному показателю. Именно в этом причина популярности двигателя среди населения. Итак, для расчета емкостей пускового и рабочего конденсаторов для асинхронного электродвигателя введите данные в форму ниже, эти данные вы найдете на шильдике электродвигателя, если данные неизвестны, то для расчета конденсатора можно использовать средние данные, которые подставлены в форму по умолчанию, но мощность электродвигателя нужно указать обязательно. Но такого не происходит и поэтому для его запуска на 220 нужен пусковой элемент. Как Рассчитать Емкость Конденсатора Для Однофазного Электродвигателя

Как подобрать пусковой конденсатор для однофазного электромотора Основные схемы включения трехфазных электродвигателей: звезда и треугольник. Для их работы предпочтительнее будет «треугольник». Формула расчета: Сраб.=k*Iф / U сети. Теперь немного подробнее. Теперь ознакомьтесь с фото конденсаторов для электродвигателя это поможет отличить их по внешнему виду. Если трехфазный электродвигатель, включенный в однофазную сеть, не достигает номинальной частоты вращения, а застревает на малой скорости, следует увеличить сопротивление клетки ротора проточкой короткозамыкающих колец или увеличить воздушный зазор шлифовкой ротора на 15 20.

Его устройство отличается простотой и надежностью внутри две параллельные пластины в пространстве между ними установлен диэлектрик необходимый для защиты от поляризации в виде заряда, создающегося проводниками.

Если необходим конденсатор для работы с однофазным электродвигателем

U действующее среднеквадратичное напряжение переменного тока сети, к которой будет подключен двигатель с конденсатором, например 220 вольт. Что касается пусковой емкости, то здесь в первую очередь учитывается, какой пусковой момент необходим для запуска электродвигателя.

Способ подключения обмоток и схема подключения рабочего и пускового конденсатора, а так же формула расчета конденсаторов для трехфазного электродвигателя.

Полярные версии не подходят для подключения на основе переменного напряжения, поскольку увеличивается опасность исчезновения диэлектрика, что неминуемо приведет к перегреву и возникновению аварийной ситуации возгоранию либо появлению короткого замыкания. Крутящий момент создается за счет применения дополнительных пусковых обмоток.

1. Ср означает рабочий конденсатор, пусковой будет обозначаться далее как Сп.
2. Ток I определен тут соотношением мощности мотора P с произведением 1,73 напряжения U и коэффициента мощности (cosφ ) с коэффициентом поленого действия (η). То есть I=P/1,73Uηcosφ.

Проверить конденсатор можно с помощью измерителя ёмкости конденсаторов, такие приборы выпускаются как отдельно, так и в составе мультиметра- универсального прибора, который может измерять много параметров. Однофазный электродвигатель основные виды, принцип работы и инструкция по подключению и настройке. Как Рассчитать Емкость Конденсатора Для Однофазного Электродвигателя

Схема подключения электродвигателя на 220В через конденсатор В случае с рабочим вариантом конденсатора рекомендуем уменьшить его емкость. Рекомендуем использовать конденсаторы, работающие на основе мощности в 450 или больше В, поскольку они считаются оптимальным вариантом. Для этого к рабочему конденсатору на время пуска параллельно подключается дополнительный пусковой конденсатор. Для этих целей применяют неполярные емкости на рабочее напряжение, превышающее сетевое в 1,5-2 раза.

Как обработать поверхность → Отделка помещений → Как правильно выбрать краску → Технологии обработки поверхностей → Выравниваем и отделываем стены → Выбор и нанесение грунтовки → Удаление с поверхности → Натяжные потолки и технологии→ Обзоры и отзывы

Как подобрать емкость конденсатора для трехфазного двигателя

Главная » Разное » Как подобрать емкость конденсатора для трехфазного двигателя

Расчет емкости конденсатора для трехфазного двигателя

При подключении асинхронного трехфазного электродвигателя на 380 В в однофазную сеть на 220 В необходимо рассчитать емкость фазосдвигающего конденсатора, точнее двух конденсаторов — рабочего и пускового конденсатора. Онлайн калькулятор для расчета емкости конденсатора для трехфазного двигателя в конце статьи.

Как подключить асинхронный двигатель?

Подключение асинхронного двигателя осуществляется по двум схемам: треугольник (эффективнее для 220 В) и звезда (эффективнее для 380 В).

На картинке внизу статьи вы увидите обе эти схемы подключения. Здесь, я думаю, описывать подключение не стоит, т.к. это описано уже тысячу раз в Интернете.

Во основном, у многих возникает вопрос, какие нужны емкости рабочего и пускового конденсаторов.

Пусковой конденсатор

Ознакомьтесь также с этими статьями

Стоит отметить, что на небольших электродвигателях, используемых для бытовых нужд, например, для электроточила на 200-400 Вт, можно не использовать пусковой конденсатор, а обойтись одним рабочим конденсатором, я так делал уже не раз — рабочего конденсатора вполне хватает. Другое дело, если электродвигатель стартует со значительной нагрузкой, то тогда лучше использовать и пусковой конденсатор, который подключается параллельно рабочему конденсатору нажатием и удержанием кнопки на время разгона электродвигателя, либо с помощью специального реле. Расчет емкости пускового конденсатора осуществляется путем умножения емкостей рабочего конденсатора на 2-2.5, в данном калькуляторе используется 2.5.

При этом стоит помнить, что по мере разгона асинхронному двигателю требуется меньшая емкость конденсатора, т.е. не стоит оставлять подключенным пусковой конденсатор на все время работы, т.к. большая емкость на высоких оборотах вызовет перегрев и выход из строя электродвигателя.

Как подобрать конденсатор для трехфазного двигателя?

Конденсатор используется неполярный, на напряжение не менее 400 В. Либо современный, специально на это рассчитанный (3-й рисунок), либо советский типа МБГЧ, МБГО и т.п. (рис.4).

Итак, для расчета емкостей пускового и рабочего конденсаторов для асинхронного электродвигателя введите данные в форму ниже, эти данные вы найдете на шильдике электродвигателя, если данные неизвестны, то для расчета конденсатора можно использовать средние данные, которые подставлены в форму по умолчанию, но мощность электродвигателя нужно указать обязательно.

Онлайн калькулятор расчета емкости конденсатора

Советуем к прочтению другие наши статьи

Расчет емкости конденсатора22:

Размеры однофазных конденсаторов — Электротехнический центр

При установке двигателя с использованием конденсатора для запуска или работы, мы должны определить номинальную мощность конденсатора, подходящего для двигателя, чтобы получить правильный пусковой момент и избежать перегрева обмотки, что может привести к ее повреждению.

Это в основном вопрос конструкции двигателя. Не существует прямой регулярной зависимости между емкостью и размером двигателя в кВт.

При замене этих конденсаторов значение емкости и напряжение следует брать с таблички производителя на двигателе или со старого конденсатора.Это должно быть правильным в пределах ± 5% и иногда оговорено до доли мкФ. Выбор рабочего конденсатора еще более ограничен, чем с пусковым конденсатором.

Как определить размер пускового конденсатора?

1) Практическое правило было разработано на протяжении многих лет, чтобы помочь упростить этот процесс. Чтобы выбрать правильное значение емкости, начните с 30 до 50 мкФ / кВт и отрегулируйте значение по мере необходимости при измерении производительности двигателя.

Мы также можем использовать эту базовую формулу для расчета размеров конденсаторов:

2) Определите номинальное напряжение для конденсатора.

Когда мы выбираем номинальное напряжение для конденсатора, мы должны знать значение нашего источника питания. В целях безопасности умножьте напряжение источника питания на 30%. Факторы, влияющие на выбор правильного номинального напряжения конденсатора, включают:
• Фактор снижения напряжения
• Требования агентства безопасности.
• Требования к надежности
• Максимальная рабочая температура
• Свободное пространство

Как определить размер рабочего конденсатора?

При выборе рабочих конденсаторов двигателя все необходимые параметры, указанные выше, должны быть идентифицированы в организованном процессе.Помните, что важны не только физические и основные электрические требования.

Но тип диэлектрического материала и метод металлизации должны быть изучены. Неправильный выбор может отрицательно повлиять на общую производительность конденсаторов. Пожалуйста, обратитесь к заводской табличке двигателя или обратитесь к поставщику или изготовителю, чтобы получить точное значение конденсатора. Безопасность Первый

,

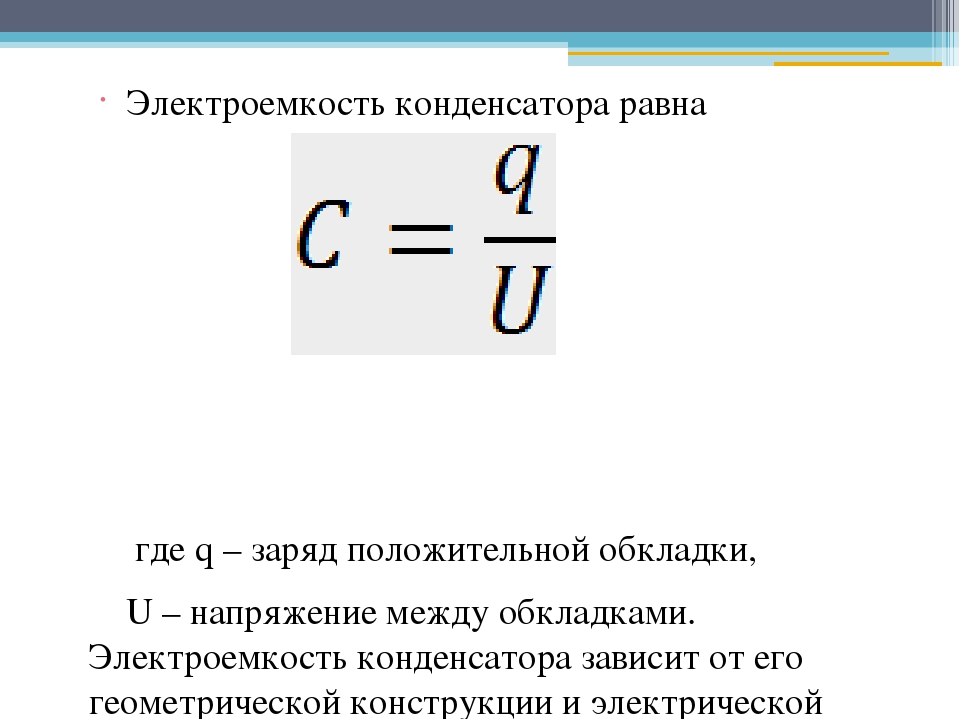

Емкость конденсатора Формула

Емкость конденсатора — это способность конденсатора накапливать электрический заряд на единицу напряжения на его пластинах конденсатора. Емкость определяется путем деления электрического заряда с напряжением по формуле C = Q / V. Его подразделение — Фарад.

Формула

Его формула имеет вид:

C = Q / V

Где C — емкость, Q — напряжение, а V — напряжение. Мы также можем найти заряд Q и напряжение V, изменив приведенную выше формулу следующим образом:

Q = CV

V = Q / C

Фарад — это единица измерения емкости. Один Фарад — это величина емкости, когда один кулон заряда хранится с одним вольт на пластинах.

Большинство конденсаторов, которые используются в работе электроники, имеют значения емкости, которые указаны в микрофарадах (мкФ) и пикофарадах (пФ). Микрофарад — это одна миллионная часть фарада, а пикофарад — одна триллионная часть фарада.

Какие факторы влияют на емкость конденсатора?

Это зависит от следующих факторов:

Площадь пластин

Емкость прямо пропорциональна физическому размеру пластин, определяемому площадью пластинки, A.Большая площадь пластины создает большую емкость и меньшую емкость. Фиг. (А) показывает, что площадь пластины конденсатора с параллельными пластинами является областью одной из пластин. Если пластины перемещаются относительно друг друга, как показано на рис. (B), область перекрытия определяет эффективную площадь пластины. Это изменение эффективной площади пластины является основным для определенного типа переменного конденсатора.

Разделение пластин

`Емкость обратно пропорциональна расстоянию между пластинами.Разделение пластин обозначено d, как показано на рис. (А). Большее разделение пластин приводит к меньшей емкости, как показано на рис. (Б). Как обсуждалось ранее, напряжение пробоя прямо пропорционально разделению пластины. Чем дальше пластины разделены, тем больше напряжение пробоя .

Диэлектрическая постоянная материала

Как известно, изоляционный материал между пластинами конденсатора называется диэлектриком. Диэлектрические материалы имеют тенденцию уменьшать напряжение между пластинами для данного заряда и, таким образом, увеличивать емкость.Если напряжение фиксировано, из-за наличия диэлектрика может накапливаться больше заряда, чем может храниться без диэлектрика. Мера способности материала устанавливать электрическое поле называется диэлектрической проницаемостью или относительной диэлектрической проницаемостью, обозначаемой как 900 ₉₀₀ .

Емкость прямо пропорциональна диэлектрической проницаемости. Диэлектрическая проницаемость вакуума определяется как 1, а диэлектрическая проницаемость воздуха очень близка к 1. Эти значения используются в качестве эталона, и все другие материалы имеют значения ∈ r, указанные относительно значения вакуума или воздуха.Например, материал с ∈r = 8 может привести к емкости, в восемь раз большей, чем у воздуха, при прочих равных условиях.

Диэлектрическая проницаемость ∈r безразмерна, поскольку является относительной мерой. Это отношение абсолютной диэлектрической проницаемости материала, ∈r, к абсолютной диэлектрической проницаемости вакуума, ∈ ₀ , выраженное следующей формулой:

∈ _r = ∈ / ∈ ₀

Ниже приведены некоторые общие диэлектрические материалы и типичные диэлектрические постоянные для каждого.Значения могут варьироваться, поскольку они зависят от конкретного состава материала.

Материал Типичные значения εr

• Воздух 1. 0
• Тефлон 2.0
• Бумага 2.5
• Масло 4.0
• Слюда 5,0
• Стекло 7,5
• Керамика 1200

Диэлектрическая проницаемость εr безразмерна, поскольку она относительная мера.Это отношение абсолютной диэлектрической проницаемости материала, ∈r, к абсолютной диэлектрической проницаемости вакуума, ∈ 0, выраженное следующей формулой:

∈r = ∈ / ∈0

Значение ∈ 0 равно 8,85 × 10-12 ф / м.

Формула емкости в терминах физических параметров

Вы видели, как емкость напрямую связана с площадью пластины, A и диэлектрической проницаемостью, r, и обратно связана с разделением пластины, d. Точная формула для расчета емкости в терминах этих трех величин:

C = A ∈ _r ∈ / d

где ∈ = ∈ _r ∈ ₀ = ∈r (8.85 × 10-12F / м)

Емкость конденсатора с параллельными пластинами

Рассмотрим конденсатор с параллельными пластинами. Размер пластины велик, а расстояние между пластинами очень мало, поэтому электрическое поле между пластинами однородно.

Электрическое поле ‘E’ между конденсаторами с параллельными пластинами:

Емкость цилиндрических конденсаторов физика

Рассмотрим цилиндрический конденсатор длины L, образованный двумя коаксиальными цилиндрами радиусов ‘a’ и ‘b’ ,Предположим, что L >> b такое, что на концах цилиндров нет краевого поля.

Пусть «q» — заряд в конденсаторе, а «V» — разность потенциалов между пластинами. Внутренний цилиндр заряжен положительно, а внешний цилиндр заряжен отрицательно. Мы хотим выяснить выражение емкости для цилиндрического конденсатора. Для этого рассмотрим цилиндрическую гауссову поверхность радиуса ‘r’, такую ​​что a

Если «E» — напряженность электрического поля в любой точке цилиндрической гауссовой поверхности, то по закону Гаусса:

Если «V» — разность потенциалов между пластинами, то

Это отношение для емкости цилиндрического конденсатора.

Емкость сферического конденсатора

Емкость изолированного сферического конденсатора

Внешний источник
https://en.wikipedia.org/wiki/Capacitance

.

Конденсаторы для двигателей переменного тока

Руководство по применению Пленочные конденсаторы

Изменение емкости в зависимости от сопротивления изоляции от температурыТемпература Полиэстер Типичные характеристики при 1 кГц% Изменение емкости% Изменение емкости Полипропилен Типичные характеристики при 1

Дополнительная информация

7. Реактивная компенсация энергии

593 7. Компенсация реактивной энергии 594 7. КОМПЕНСАЦИЯ РЕАКТИВНОЙ ЭНЕРГИИ Компенсация реактивной энергии является важным элементом для уменьшения счета за электроэнергию и улучшения качества электричества

Дополнительная информация

ЧАСТОТНЫЙ КОНТРОЛЬ ПРИВОД МОТОРА AC

ЧАСТОТНЫЙ КОНТРОЛЬ ПРИВОД МОТОРА AC 1. 0 Особенности стандартных электродвигателей переменного тока. Асинхронный электродвигатель с короткозамкнутым ротором является электродвигателем, наиболее широко используемым в промышленности. Эта лидирующая позиция приводит в основном

Дополнительная информация

R.C.C.B. S двухполюсный LEXIC

87045 LIMOGES Cedex Телефон: (+33) 05 55 06 87 87 Факс: (+ 33) 05 55 06 88 88 R.C.C.B. s двухполюсный LEXIC 089 06/09/10/11/12/15/16/17/18 / 27/28/29/30/35, СОДЕРЖАНИЕ СТРАНИЦЫ 1. Электрические и механические характеристики…

Дополнительная информация

Высокоомные / высоковольтные резисторы

ОСОБЕННОСТИ Эти резисторы соответствуют требованиям безопасности: UL1676 (диапазон от 510 кОм до 11 МОм) EN60065 BS60065 (Великобритания) NFC 92-130 (Франция) VDE 0860 (Германия) Способность к высокой импульсной нагрузке Малый размер. ПРИМЕНЕНИЯ

Дополнительная информация

ВЕТРОТУРБИННЫЕ ТЕХНОЛОГИИ

Модуль 2. 2-2 ВЕТРОВАЯ ТУРБИННАЯ ТЕХНОЛОГИЯ Электрическая система Герхард Дж. Гердес Семинар по возобновляемым источникам энергии 14-25 ноября 2005 г. Нади, Республика Острова Фиджи Содержание Модуль 2.2 Типы генераторных систем

Дополнительная информация

13 распространенных причин отказа двигателя

13 распространенных причин выхода из строя двигателя Замечания по применению Что нужно искать и как улучшить время безотказной работы двигателей Двигатели используются повсеместно в промышленных условиях, и они становятся все более сложными Дополнительная информация

Гармоники энергосистемы

Тихоокеанская газовая и электрическая компания Гармоники энергосистемы Что такое гармоники энергосистемы? В идеале формы напряжения и тока являются идеальными синусоидами.Однако из-за возросшей популярности электронных

Дополнительная информация

Пленочные конденсаторы Конденсаторы переменного тока

Серия / Тип: Код заказа: Дата: ноябрь 2012 Версия: 9 Super MotorCap, 450 V Содержимое строк заголовка 1 и 2 таблицы данных будет автоматически введено в верхние и нижние колонтитулы! Пожалуйста, заполните таблицу и

Дополнительная информация

GenTech Практические вопросы

Вопросы практики GenTech Тест по базовой электронике: этот тест оценит ваши знания и умение применять принципы базовой электроники. Этот тест состоит из 90 вопросов в следующем

Дополнительная информация

Высокоомные / высоковольтные резисторы

ОСОБЕННОСТИ Высокая импульсная нагрузочная способность Малый размер. ПРИМЕНЕНИЕ Там, где требуются высокое сопротивление, высокая стабильность и высокая надежность при высоком напряжении. Высокая влажность. Бытовая техника. Источники питания.

Дополнительная информация

Трансформаторы тока (CT) и шунты

Трансформаторы тока (CT) и шунты Обзор Genreal LV Токовые трансформаторы Руководство по выбору продукции Стандартные промышленные трансформаторы ?????? TCR — TCRO диапазон NEW 9 9 9 Суммирование тока JVM 0 9 TCR usbar

Дополнительная информация

РУКОВОДСТВО ПО ПРОДАЖЕ RC СЕТЕЙ

РУКОВОДСТВО ПО ПРОДАЖЕ ВВЕДЕНИЕ В Последние разработки в области электронного оборудования показали следующие тенденции: Растущие требования к станкам с числовым программным управлением, робототехнике и технически совершенным приборам

Дополнительная информация

УСПЕХ EPCOS Конденсаторы

УСПЕХ EPCOS Inc. Группа конденсаторов Апрель 2012 г. EV / HV / E-Mobility Система зарядного устройства и инвертор Встроенная и внешняя плата в сборе Тенденция: Беспроводная зарядка DC / DC преобразователь Фильтрация DC Link E-Mobility

Дополнительная информация

6 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

6 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ Для силовых кабелей, кабелей низкого и среднего напряжения номинальные площади поперечного сечения рассчитываются с учетом нескольких параметров: допустимая допустимая нагрузка по току

Дополнительная информация

MLCC Сила Напряжения

Часто задаваемые вопросы относительно: MLCC Strength Ричард Це TDK Corporation of America Аннотация Практические рекомендации и практические правила могут отличаться при рассмотрении правильного номинального напряжения конденсатора.

Дополнительная информация

Основы Инвертор Фед Моторс

Основы работы с инвертором Fed Motors Техническое руководство 10/02 MN780 Содержание Страница Растущее использование инверторов . …………………………. ………………………….. 1 Как инверторы влияют на двигатели ……….. ………………………………………….. …….

Дополнительная информация

Характеристики литий-ионной батареи

Характеристики литий-ионной батареи Тип: Цилиндрическая литий-железо-фосфатная батарея Режим: LFP-26650-3300 AA Portable Power Corp.Подготовлено Проверено Утверждено 1. Технические характеристики изделия Тип ————

Дополнительная информация

Инверторные технологии. бюллетень

Бюллетень по применению инверторных технологий Что такое компонент инвертора? Инвертор представляет собой электронный компонент питания, который непрерывно изменяет частоту электропитания электродвигателя.

Дополнительная информация

Справочник, глава 02 — Питание по DIN (до 6 А) Типы D, E, F, FM, 2F, F9, интерфейсные разъемы I / U 02.

01. Технические характеристики типов D и E … 02.

Справочник глава 02 — () Типы D, E, F, FM, 2F, F9, интерфейсные разъемы I / U Страница Технические характеристики типов D и E ………………. ……….. 02.10 Разъемы типа D ……………….. 02.11

Дополнительная информация

Ручной пускатель двигателя MS116

Спецификация Ручной пускатель двигателя MS116 Ручные пускатели двигателя — это электромеханические устройства для защиты двигателя и цепи.Эти устройства предлагают локальные средства отключения двигателя, ручное управление ВКЛ / ВЫКЛ и

Дополнительная информация

08. SEK IDC СОЕДИНИТЕЛИ

, Разъемы IDC CONNECTORS для плоских кабелей обеспечивают простую и экономичную конфигурацию устройства. разъемы предпочтительно используются для соединения внутри устройства. HARTING предлагает широкий спектр этих

Дополнительная информация

Генераторы переменного тока.

Основной генератор

Генератор переменного тока Базовый генератор Базовый генератор состоит из магнитного поля, якоря, контактных колец, щеток и резистивной нагрузки. Магнитное поле обычно представляет собой электромагнит. Арматура любая номер

Дополнительная информация

WCAP-CSGP Керамические конденсаторы

A Размеры: [мм] B Рекомендуемая схема посадки: [мм] D1 Электрические свойства: Свойства Условия испытаний Значение Единица измерения Тол.Емкость 1 ± 0,2 Врм, 1 кГц ± 10% C 15000 пф ± 10% Номинальное напряжение Коэффициент рассеяния

Дополнительная информация

Трансформаторный масляный радиатор ALFA A02

A02 Трансформаторный масляный радиатор ALFA Трансформаторный масляный радиатор ALFA Трансформаторный масляный радиатор ALFA используется для охлаждения силовых трансформаторов посредством принудительной подачи воздуха и масла. Масло в охладителе циркулирует с использованием

Дополнительная информация

Термисторная защита двигателя

Термисторная защита двигателя Серия CM-E Защита термистора Защита реле термисторной защиты двигателя Преимущества и преимущества Таблица выбора Принцип действия и области применения термистора

Дополнительная информация

МЕМБРАННЫЕ ВАКУУМНЫЕ МИНИ-НАСОСЫ

МЕМБРАННЫЕ ВАКУУМНЫЕ МИНИ-НАСОСЫ Описанные на этой странице мини-насосы являются мембранными. Их можно использовать как вакуумные насосы, так и компрессоры. В последнем варианте они могут подавать сжатый воздух на 100% без масла

Дополнительная информация ,

Смотрите также

• Залипание клапанов двигателя как лечить
• Чем заделать трещину в алюминиевом блоке двигателя
• Что можно сделать из двигателя пылесоса своими руками
• Как сделать самодельный двигатель внутреннего сгорания
• Какой лучше двигатель на бмв е39
• Как поставить дизельный двигатель на газ 53
• Как промыть двигатель от старого масла
• Как форсировать двигатель на иж юпитер 5
• Стучат пальцы в двигателе что делать
• Как проверить компрессию двигателя
• Количество цилиндров в двигателе на что влияет

Как рассчитать формулу и работу фазовращателя — Wira Electrical

Цепи RC , RL и RLC имеют несколько применений переменного тока; такие как: цепи связи, схемы фазовращателя, фильтры, резонансные схемы, мостовые схемы переменного тока и трансформаторы.

Среди этих применений самым простым является применение RC фазосдвигающих цепей и мостовых цепей переменного тока. Принцип работы фазового сдвига основан на векторе.

Phase Shifter

Схема фазовращателя часто используется для исправления нежелательного фазового сдвига, присутствующего в цепи, или для получения специального эффекта.

Цепь RC подходит для этой цели, поскольку конденсатор заставляет ток цепи опережать приложенное напряжение.

Два распространенных примера показаны на рисунке (1). (Цепи RL или любые реактивные цепи также могут служить той же цели.)

i на некоторый фазовый угол θ, где 0 < θ < 90 ^o , в зависимости от значений R и C . Если X _C  = -1/ωC, то полное сопротивление равно Z = R + jX _C , а фазовый сдвиг равен

Обратите внимание, что величина фазового сдвига зависит от значений R, C и рабочей частоты.

Поскольку выходное напряжение В _o на резисторе совпадает по фазе с током, В _o опережает (положительный фазовый сдвиг) В _i (как показано на рисунке 2a).

На рисунке (1b) выходной сигнал снимается через конденсатор.

Ток I опережает входное напряжение В _i  на θ, но выходное напряжение v _o (t) через конденсатор отстает (отрицательный фазовый сдвиг) от входного напряжения _{i 3 v (t)  как показано на рисунке (2b).}

Мы должны помнить, что простые RC-цепи на рис. (1) также действуют как делитель напряжения.

Следовательно, при приближении фазового сдвига θ к 90 ^o выходное напряжение В _o приближается к нулю.

По этой причине эти простые RC-цепи используются только тогда, когда требуется небольшой фазовый сдвиг.

Если требуется, чтобы фазовые сдвиги превышали 60 ^o , простые RC-цепи объединяются каскадом, что обеспечивает общий фазовый сдвиг, равный сумме отдельных фазовых сдвигов.

На практике фазовые сдвиги из-за каскадов не равны, потому что последующие каскады нагружают более ранние каскады, если для разделения каскадов не используются операционные усилители.

См. также: Масштаб амплитуды и частоты

Примеры фазовращателя

Для лучшего понимания рассмотрим примеры ниже:

Решение:

Если мы выбираем компоненты схемы с одинаковым сопротивлением, скажем, R = |X _C | = 20 Ом, на определенной частоте, согласно уравнению (1), фазовый сдвиг точно равен 45 ^или .

Путем каскадирования двух одинаковых RC-цепей на рис. (1а) мы получаем схему на рис. (3), 90 ^o , как мы скоро покажем. Используя метод последовательно-параллельного комбинирования, Z на рис.0002 Using voltage division,

and

Substituting Equations(1.2) into (1.3) results

Таким образом, выход опережает вход на 90 ^o , но его величина составляет всего около 33% от входа.

2. Для RL-цепи, показанной на рис. (4a), рассчитайте величину сдвига фаз на частоте 2 кГц.

Решение:

При 2 кхц, мы преобразуем 10 мм и 5 мм -единичные средства в соответствии с соответствующими импульсами.

Рассмотрим схему на рис. (4b). Полное сопротивление Z представляет собой параллельную комбинацию j125,7 Ом и 100 + 62,83 Ом. Таким образом,

Используя деление напряжения,

and

Combining Equations.(2.2) and (2.3),

showing that выход составляет около 19% от входа по величине, но опережает вход на 100 ^o .

Если цепь подключена к нагрузке, нагрузка повлияет на фазовый сдвиг.

конденсатор — Как рассчитать фазовый сдвиг между напряжением и током в RC цепи

\$\начало группы\$

Вопрос задается: В сети подается напряжение вида \$V=V_0 sin (ωt)\$.
