Фаза и ноль — что такое, как определить фазу и ноль в электричестве


Далеко не всегда хочется вызывать специалистов при необходимости заменить люстру, повесить бра или дополнительный светильник. Но когда электромонтажными работами занимаешься впервые, так или иначе начинаешь задаваться вопросом, что представляют собой такие понятия как

«ноль» и «фаза».


Разбираться в этих обозначениях необходимо хотя бы для того, чтобы правильно подключить провода. Желательно восполнить пробелы в знаниях об электричестве, при отсутствии опыта в данной сфере, перед началом работ.


Выделяют три обозначения проводов:


  • фаза


  • ноль


  • заземление


Определить, какой кабель в розетке или осветительном приборе к чему относится, можно подручными средствами или по цвету. Под понятием «ноль», как правило, подразумевают «рабочий ноль», «фаза» — «фазные провода», а под «заземлением» — «защитный ноль».


Профессиональные электрики могут различать кабели с первого взгляда. А вот для рядового человека различать данные обозначения немного сложно. Тем более что специальные инструменты, позволяющие определить, где фаза и ноль, имеются далеко не у всех.


В реальности способов распознания проводов не так уж и много. А безопасных – еще меньше. Поэтому чаще всего определяют кабели по цвету.

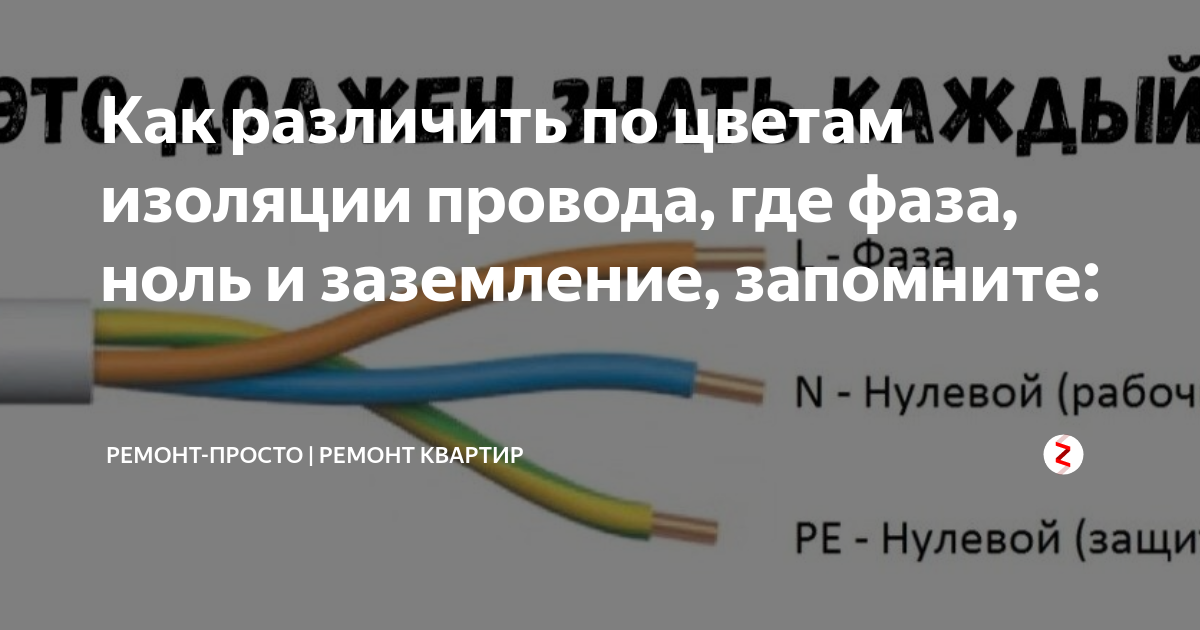

Маркировка кабелей по цвету


Это один из наиболее простых методов. Чтобы определить, что такое фаза и ноль по цвету, необходимо четко знать какие оттенки и чему соответствуют. Можно воспользоваться информацией о принятых в стране стандартах.


Не секрет, что каждый провод имеет индивидуальный цвет. Поэтому распознавание нуля не должно составлять особых проблем. Полученные знания позволят легко справиться с монтажом осветительного прибора или установкой розетки.


Особенно актуален этот способ для новостроек. Ведь там, как правило, провода протягиваются опытными специалистами, которые четко соблюдают нормы и стандарты. Принятый на территории Российской Федерации в 2004 году стандарт

IEC 60446

жестко регламентирует разделение фазы, заземления и нуля по цвету.


Стоит учесть, что:


  • если провод имеет синий либо сине-белый оттенок, можно смело говорить о том, что это – рабочий ноль


  • защитный ноль представлен кабелями в желто-зеленой оболочке


  • другие цвета характерны для фазы. Это могут быть красный, коричневый, белый либо черный. Возможны и другие варианты.


Такое обозначение успешно применяется в большинстве случаев. Но если проводка старая, или есть сомнения в профессионализме электриков, целесообразнее пользоваться дополнительными методами.


Самостоятельное определение фазы и ноля при помощи подручных средств


Специалисты рекомендуют для облегчения определения проводов начинать именно с распознавания фазы. Этот способ можно использовать совместно с предыдущим (по цвету).


Индикаторная отвертка непременно найдется в арсенале каждого домашнего мастера. Она необходима как для проведения комплекса работ по электромонтажу, так и при элементарной замене ламп либо установке осветительных приборов.


Метод до смешного прост. При касании жалом индикаторной отвертки провода определенного цвета, находящегося под напряжением, и одномоментного прикосновения контакта на инструменте, должен загореться индикатор. Он сигнализирует о наличии сопротивления. Значит, проверяемый провод является фазным.


Определение при помощи этого метода строится на том, что внутри инструмента располагается лампочка и резистор (сопротивление). Когда электрическая цепь замыкается, загорается сигнал. Именно наличие в индикаторной отвертке сопротивления и позволяет производить процедуру совершенно безопасно для человека, способствуя снижению тока до минимальных значений.


Метод определения фазы и ноля при помощи контрольной лампы


Этот способ подразумевает использование контрольной лампы для определения проводов определенного цвета в трехпроводной сети. Применять данный метод следует с особой осторожностью.


Применение этого метода подразумевает создание контрольной лампы. Для этого в патрон вкручивается обычная лампочка. В клеммах патрона размещаются провода, на концах которых отсутствует изоляция. При отсутствии возможности создать такую конструкцию допустимо использовать традиционную настольную лампу, оснащенную электрической вилкой. Теперь для определения необходимо поочередно, по цветам присоединять провода.


Стоит отметить, что использование данного метода позволяет определить, присутствует ли среди пары проверяемых проводов фазный. А какой именно из этих двух – фаза, распознать будет непросто. Загорание контрольной лампы означает, что с высокой долей вероятности одни провод – фаза, а другой – ноль.


Отсутствие света говорит о том, что фазный провод среди проверяемых отсутствует. Хотя возможен вариант, что нет именно нуля. Поэтому применение этого метода целесообразно, скорее всего, для определения правильности монтажа и работоспособности проводки.


Определение сопротивления петли фаза-ноль


Для обеспечения нормального функционирования электрических приборов и проверки автоматов необходимо периодически проводить замеры сопротивления петли фаза-ноль. Потому как первоочередными причинами поломок осветительных приборов являются перегрузки сети и короткое замыкание. Измерение сопротивления позволяет в кратчайшие сроки выявить неисправность и предотвратить подобную ситуацию.


Далеко не все знают, что представляет собой понятие «петля фаза-ноль». Под этой фразой скрывается контур, образованный в результате соединения нулевого провода, находящегося в заземленной нейтрали. Замыкание этой электрической сети образует петлю фаза-ноль.


Измеряют сопротивление в этом контуре следующими методами:


  • падением уровня напряжения в отключенной цепи


  • падением уровня напряжения в результате сопротивления возрастающей нагрузки


  • использованием профессионального инструмента, интерпретирующего короткое замыкание в цепи


Второй способ используется чаще всего, так как отличается удобством, возможностью быстро измерить сопротивление, а также безопасностью.

Электрика — «фаза» и «ноль»


В повседневной жизни человек очень часто встречается с электричеством. Более того, электрические приборы сопровождают нас каждый день. Помимо того, что мы постоянно пользуемся электрическим оборудованием, так еще и приходит время их поломки, следовательно, дальнейшей починки. И прежде чем приступить к работе с электричеством нужно, как минимум, знать теоретическую базу, не говоря уже о практике. Конечно, во избежание причинения вреда имуществу и вашему бесценному здоровью разумнее было бы обратиться за помощью к специалисту. Но если Вы хотите сами научиться понимать и разбираться в столь сложном деле как электричество, необходимо начать с самого главного.



Фаза и ноль – знакомые на слух, но чужие для понимания понятия



Данные понятия нередко встречались каждому человеку, и каждый предполагал, что это каким-то образом связано с электричеством. Знать и понимать, что такое «фаза» и «ноль» крайне необходимо, чтобы заниматься электромонтажными работами (например, самая простая установка светильника, бра или люстры). Перед тем, как прикоснуться к электричеству, необходимо обязательно восполнить все пробелы в знаниях. Понимать, что такое фаза и ноль нужно хотя бы для того, чтобы правильно подсоединить провода.



Существует три главных провода: фаза, ноль и заземление. Определить где и какой проводок можно при помощи подручных средств или по цвету. Специалисты различают провода с первого взгляда, а обычному человеку нужно времени побольше, особенно, если отсутствуют необходимые для этого приборы. На самом деле, способов распознавания кабелей не очень много, тем более безопасных. Именно поэтому чаще всего провода различают по цвету.

Цвет — главный ориентир при распознавании проводов


Самый простой и безопасный метод. Для того, чтобы правильно выделить фазу и ноль, нужно знать какой цвет чему принадлежит. Лучше всего найти достоверную информацию, где четко обозначены принятые в конкретной стране стандарты. Каждый проводок имеет свой определенный цвет, следовательно, найти ноль будет на так уж сложно. Все полученные при поиске информации знания пойдут на пользу и помогут быстро справиться с работой.



Данный метод очень актуален в новостройках, поскольку электропроводка протягивается квалифицированными специалистами, которые соблюдают все установленные стандарты. Например, в нашей стране в 2004 году был принят стандарт IEC 60446, в котором регламентируются все процессы деления фазы, заземления, нуля по цвету.


Обязательно нужно учитывать следующее:

  • синий (сине-белый) цвет провода – рабочий ноль;

  • желто-зеленый цвет – защитный ноль;

  • иные цвета – фаза (красный, коричневый, белый, черный и др.).


Именно такие обозначения используются чаще всего. Если же проводка в Вашем доме плохая и старая и ее монтажом занимались непрофессионалы, то правильнее будет воспользоваться другими методами.


Поиск фазы и ноля подручными средствами


По мнению специалистов первоначально нужно найти фазу, чтобы облегчить дальнейшее определению. Данный метод возможно применять наряду с предыдущим.


Индикаторная отвертка – неотъемлемый инструмент в бытовом наборе любого домашнего умельца.  Ее предназначение заключается как в проведении электромонтажных работ, так и в процессе обычной замены лампочек или при монтаже осветительных приборов.



Метод настолько простой, что справится с ним может абсолютно любой человек. В момент касания отверткой цветного провода под напряжением индикатор должен загореться. То есть, поступает сигнал о присутствии сопротивления, следовательно, исследуемый кабель – фаза.


Суть данного метода заключается в присутствии внутри отвертки лампочки и резистора. В момент замыкания электрической цепи сигнал загорается. Процедура проходит абсолютно безопасно для человека, поскольку в инструменте имеется сопротивление, которое понижает ток до минимума.

Контрольная лампа – еще один способ определения проводов



Данный способ применим для распознавания кабелей в трехпроводной сети. При использовании этого метода нужно быть очень осторожным и внимательным, поскольку подразумевается создание контрольной лампы.


Процесс заключается в следующем:

  • в патрон помещается обыкновенная лампа;

  • в клеммах располагаются провода без изоляции на концах;

  • поочередное присоединение проводов по цвету.



Если нет возможности создать подобную конструкцию, можно применить обычную настольную лампу с электрической вилкой. Нужно знать, что при таком методе можно определить лишь приблизительное присутствие среди проводов фазного. Сигнал контрольной лампы показывает, что с высокой вероятностью какой-то провод – ноль, а какой-то – фаза. Если свет не загорается, значит фазного провода среди исследуемых нет. Но может быть, что нет именно нулевого провода.



Таким образом, данный способ целесообразен в большей степени для того, чтобы определить правильность монтажа и рабочее состояние проводки.

Как определить сопротивление петли «фаза-ноль»



Периодическое проведение замеров сопротивления петли «фаза-ноль» гарантирует бесперебойную работу электроприборов и проверку автоматов. Это необходимо делать, поскольку самыми главными предпосылками поломок являются перегрузки электрических сетей и короткие замыкания.  Именно замеры сопротивления позволяют избежать подобных ситуаций.



Немногие знают, что такое петля «фаза-ноль», но понимать это крайне необходимо. Под этим понятием подразумевается обозначение контура, возникающего в итоге соединения нулевого провода, который располагается в заземленной нейтрали. Именно замыкание данной электросети и образует петлю.


Для измерения сопротивления в петле «фаза-ноль» существуют следующие методы:

  • падение напряжения в отключенной цепи;

  • падение напряжения при сопротивлении возрастающей нагрузки – самый часто используемый способ, поскольку выгодно отличается от других удобством, быстрым измерением, безопасностью;

  • использование специального прибора, который интерпретирует замыкание в цепи.

Переменный ток в электронике: горячие, нейтральные и заземляющие провода

Electronics All-in-One For Dummies

Explore Book Купить на Amazon

Прежде чем приступить к работе с линейным напряжением в ваших электронных схемах, вам необходимо понять несколько деталей о том, как подключено большинство жилых и коммерческих зданий. Следующее описание относится только к США; если вы находитесь в другой стране, вам необходимо определить стандарты электропроводки в вашей стране.

Стандартная электропроводка линейного напряжения в Соединенных Штатах выполняется с помощью кабелей с пластиковой оболочкой, которые обычно имеют три проводника. Этот тип кабеля технически называется кабелем NMB, , но большинство электриков называют его самой популярной торговой маркой Romex.

Три жилы внутри электрических кабелей

Две жилы в кабеле NMB покрыты пластиковой изоляцией (одна белая, другая черная). Третий проводник — голая медь. Эти проводники обозначаются следующим образом:

  • Горячий: Черный провод — это горячий провод , который обеспечивает источник тока 120 В переменного тока.

  • Нейтраль: Белый провод называется нейтральным проводом . Он обеспечивает обратный путь для тока, обеспечиваемого горячей проволокой. Нейтральный провод подключается к заземлению.

  • Заземление: Неизолированный провод называется проводом заземления . Как и нейтральный провод, заземляющий провод также соединен с заземлением. Однако нейтральный и заземляющий провода служат двум разным целям.

    Нейтральный провод вместе с горячим проводом является частью цепи под напряжением. Напротив, заземляющий провод подключается к любым металлическим частям прибора, например, к микроволновой печи или кофейнику. Это функция безопасности на случай, если горячие или нейтральные провода каким-либо образом соприкоснутся с металлическими частями.

    Соединение металлических частей с заземлением устраняет опасность поражения электрическим током в случае короткого замыкания.

Обратите внимание, что для некоторых цепей требуется четвертый проводник. Когда используется четвертый проводник, он покрыт красной изоляцией и также является проводом под напряжением.

Как они подключаются к стандартной розетке

Три провода стандартного кабеля NMB подключаются к трем штырям стандартной электрической розетки (правильно называемой розеткой ). Как видите, нейтральный и горячий провода подключены к двум вертикальным штырям в верхней части розетки (нейтральный слева, горячий справа), а провод заземления подключен к круглому штырю в нижней части розетки. .

Вы можете вставить вилку с двумя или тремя контактами в стандартную розетку с тремя контактами. Двухконтактные вилки предназначены для приборов, не требующих заземления.

Большинство незаземленных приборов имеют двойную изоляцию , что означает наличие двух слоев изоляции между любыми проводами под напряжением и любыми металлическими частями внутри прибора. Первый слой — это изоляция на самом проводе; второй обычно выполнен в виде пластикового корпуса, изолирующего проводку под напряжением от других металлических частей.

Вилки с тремя контактами

Трехштырьковые вилки предназначены для приборов, требующих заземления в целях безопасности. Для большинства устройств с металлическим корпусом требуется отдельное заземление.

Существует только один способ вставить вилку с тремя контактами в розетку с тремя контактами. Но обычные двухштырьковые вилки, у которых нет заземляющего контакта, могут быть подключены к любому контакту на горячей стороне.

Чтобы этого не произошло, розетки поляризованы , что означает, что нейтральный контакт шире горячего. Таким образом, есть только один способ воткнуть поляризованную вилку в поляризованную розетку. Таким образом, вы всегда можете отследить, какой провод горячий, а какой нейтральный.

Вы всегда должны размещать выключатели или предохранители на проводе питания, а не на нейтральном проводе. Таким образом, если выключатель разомкнут или перегорел предохранитель, ток в горячем проводе будет предотвращен от прохождения через выключатель или предохранитель в вашу цепь. Это сводит к минимуму любой риск поражения электрическим током, который может возникнуть, если провод ослабнет в вашем проекте.

Об этой статье

Эта статья взята из книги:

  • Все-в-одном для чайников,

Об авторе книги:

Дуг Лоу — автор бестселлеров, написавших более 40 книг « для чайников ». Он охватил все, от Microsoft Office до создания веб-страниц и таких технологий, как Java и ASP.NET, и написал несколько выпусков как PowerPoint для чайников , так и Networking For Dummies.

Эту статью можно найти в категории:

  • Схема ,

Земля против нейтрали | Изучите разницу между землей и нейтралью

Нейтраль и Земля — два важных проводника в электрических системах переменного тока. Большинство людей часто путают их, поскольку они по существу подключены к одной и той же шине в панели главного автоматического выключателя. Несмотря на то, что заземляющий и нейтральный провода тесно связаны между собой, они не совпадают. Мы поймем разницу между землей и нейтралью, узнаем важность каждого провода в типичной жилой электрической системе переменного тока.

Мы уже немного обсуждали заземление и различные типы заземления в предыдущем руководстве. Проверьте это для получения дополнительной информации о заземлении.

Схема

Краткое руководство по распределению электроэнергии

Мы можем разделить систему электроснабжения на а) Генерацию, б) Передачу и в) Распределение. Стадия генерации состоит из выработки электроэнергии на электростанциях (электростанциях, генерирующих станциях и т.п.). Обычно они расположены вдали от городского населения или рядом с такими ресурсами, как плотины (для гидроэлектростанций) или вблизи угольных шахт (для тепловых электростанций).

После выработки электроэнергии на электростанции она проходит сотни километров по обширной сети линий электропередач и достигает местных подстанций. С этих подстанций оно подается на наши уличные трансформаторы (известные как распределительные трансформаторы), которые затем понижают напряжение до безопасного уровня (либо 120 В, либо 230–240 В, в зависимости от того, где вы живете).

От этих трансформаторов мы получаем горячие, нейтральные и заземляющие провода к нашим домам.

Важность нейтрали

Для протекания электрического тока электрическая цепь должна представлять собой замкнутый контур между источником и нагрузкой. В типичной бытовой электропроводке электрический ток течет по «горячему» проводу к нагрузке (электроприбору или устройству) и возвращается к источнику (которым в данном случае является распределительный трансформатор) по нейтральному проводу.

Итак, нейтраль — это проводник с током, который служит обратным путем для тока в цепи переменного тока. Физически нейтральный провод берется от центрального ответвления вторичной обмотки трансформатора, который обычно имеет форму звезды (или звезды).

Основная причина путаницы между заземлением и нейтралью заключается в том, что нейтральный провод соединен с землей (землей) на трансформаторе (который является источником), а также на панели главного автоматического выключателя на стороне потребителя (который является нагрузка). Причина этого соединения состоит в том, чтобы сделать нейтральный провод таким же потенциалом, как и земля, который равен нулю.

Важность заземления

Заземление — это защитный механизм для отвода тока в случае случайного контакта горячего провода с любой металлической частью. Заземляющий провод действует как путь с низким импедансом для протекания ошибочных токов на землю. Следовательно, в каждом доме должен быть заземляющий провод, соединенный с заземляющим стержнем.

Обычно мы подключаем этот заземляющий провод к шине заземления на панели главного выключателя. С этого щита подводим заземляющий провод ко всем отдельным ответвленным цепям и присоединяем к металлическим частям приборов, металлическим трубам, розеточным коробкам и другим металлическим проводникам, по которым не должен проходить ток.

Здесь важно отметить, что на главной сервисной панели шина нейтрали и шина заземления соединены вместе, так что нейтраль соотносится с землей.

Обратно к проводу заземления, обычно он не является токопроводящим проводом. Но если горячий провод соприкасается с металлическим корпусом прибора из-за какой-либо аварии, ток течет через заземляющий провод на землю (землю) и избегайте поражения электрическим током, отключив автоматический выключатель.

Если заземляющий провод отсутствует и если мы касаемся металлической части/каркаса прибора, то ток от горячего провода течет через металлический корпус, затем через Ваше тело и, наконец, на землю. Это приводит к сильному поражению электрическим током и может привести к летальному исходу.

Различия: заземление и нейтраль

Теперь посмотрим на различия между заземлением и нейтралью.

Нейтральный Заземление
Обычно это проводник с током. Обычно это не проводник с током.
Нейтраль действует как обратный путь для тока, протекающего от нагрузки (прибора) к источнику (трансформатору). Земля выступает в качестве пути с низким сопротивлением для протекания тока короткого замыкания на землю.
Обычно белого или серого цвета. Обычно это зеленый или желтый цвет — зеленый цвет для кабелепровода или просто оголенного медного провода.
Нейтраль начинается с точки звезды вторичной обмотки распределительного трансформатора в конфигурации «звезда» или «звезда». Вставляем заземляющий стержень возле нашего дома в землю и подключаем заземляющий провод к этому заземляющему стержню.
Сечение нейтрального провода такое же, как и провода накала, так как они оба проводят одинаковый ток. Сечение заземляющего провода в отдельных ответвленных цепях зависит от мощности автоматических выключателей. В случае наличия заземляющего провода на панели главного выключателя его сечение зависит от входящих служебных проводов.
При правильном подключении можно использовать нейтраль в качестве заземляющего провода. Мы не можем использовать землю в качестве нейтрали, так как она не обеспечивает нормального обратного пути для тока.

Заключение

Заземление и нейтраль — это два важных проводника, помимо горячего (фазного или токоведущего) провода в типичной сети переменного тока. Нейтральный провод действует как обратный путь для основного переменного тока, а Земля действует как путь с низким импедансом к току замыкания на «землю». Нейтраль обычно является проводником с током, тогда как заземление обычно не является проводником с током.
