как сделать разделку и установку, правильно закрепить фартук и обустроить короб, детали на фото +видео

Содержание статьи:

1. Варианты размещения трубы

2. Где не рекомендуется монтировать трубу дымохода

3. Кладка трубы на крыше

4. Кирпичная труба на крыше — герметизация стыка

5. Герметизация дымоходных труб круглого сечения

Организация отопление коттеджей и частных домов занимает немалую часть времени строительства всей постройки. Возведение дымохода или установка трубы на крыше является финальным этапом этого типа работ. Именно от качества его выполнения во многом зависит качество и надежность полученной системы отопления дома.

В данной статье мы расскажем о том, как сделать трубу на крыше и защитить ее от осадков.

Варианты размещения трубы

Профессионалы советуют выводить дымоотводную трубу через конек, так как в этом месте организовать примыкание кровли к дымоходу достаточно просто. Благодаря такому размещению, удается избежать образования снеговых карманов и снизить вероятность протечек. Но такой метод установки имеет и недостатки. Так, в данном случае просто необходимо создавать стропильную систему, у которой коньковая планка не выполняет несущих функций. Также можно организовать разрыв коньковой планки с дополнительным укреплением ее концов.

Кроме того, разделка трубы на крыше может обернуться дополнительными затратами в случае если используется дымоход круглого сечения. Дело в том, что на рынке практически отсутствуют комплектующие, которые используются для организации прохода такого дымохода сквозь конек. Поэтому рекомендуется использовать дымоходы квадратного или прямоугольного сечения.

Не менее удачным размещением трубы на дымоходе является место на скате, не сильно удаленное от конька. В этом случае не нужно разрывать конек, что способствует более быстрому завершению строительных работ. Кроме того сам проход выполняется относительно просто.

Где не рекомендуется монтировать трубу дымохода

Наиболее неудачным местом для прохода дымохода являются места стыков двух скатов — ендовы. Достичь качественного примыкания трубы к кровле в таком месте практически нереально, при этом водный поток, стекающий со скатов крыши, будет создавать дополнительную нагрузку на трубу дымохода. Кроме того, зимой здесь будет скапливаться снег. Как результат, кровля может дать течь.

Так же как и в случае с проходом сквозь конек, данный метод требует организации более сложной стропильной системы в местах ендов.

Кладка трубы на крыше

Организовать правильное примыкание дымохода на крыше порой достаточно сложно, так как кровельный пирог является сплошным и он в итоге должен остаться непрерывным по всей площади (прочитайте: «Кладка трубы из кирпича своими руками»). Требования СНиП достаточно четко описывают условия размещения горючих материалов вокруг дымоходов. А материал из которого делают паро- и гидроизоляцию современных кровель как раз относиться к таким материалам.

Поэтому, в зависимости от выбранного типа дымохода, пленки изоляции должны находиться от трубы на расстоянии не менее 13-25 см. Хорошим вариантом считается керамическая труба для дымохода.

Но как же в этом случае проводится труба на крыше дома ? Оптимальным решением является отделение части кровельного пирога от его основной плоскости.

Для этого могут применяться:

стропильные ноги по бокам трубы;

поперечные балки, установленные сверху и снизу и имеющие толщину стропил.

То есть по простому — необходимо создать своеобразный короб из дерева, который надежно отделяет горячую трубу от пирога кровли. При этом следует придерживаться требований СНиП, так как деревянные элементы также должны размещаться от дымохода на определенном расстоянии. Короб для трубы на крыше изнутри заполняют теплоизоляционным материалом негорючего типа. Для этого может использоваться базальтовая вата.

Примыкание слоя гидро- и пароизоляции к установленному коробу выполняется стандартным методом:

полотна изоляции надрезают «конвертом»;

края материала доводят к поперечным балкам или стропилам, где его фиксируют гвоздями или скобами;

пленку гидроизоляции зажимают брусьями обрешетки и контробрешетки. Пленку пароизоляции фиксируют основанием для укладки отделочного материала чердака;

для того чтобы утеплитель был надежно защищен от попадания влаги, в местах примыкания пленки изоляции к стенкам короба необходимо устроить герметичное уплотнение из клеевого состава или специальной клейкой ленты.

Кирпичная труба на крыше — герметизация стыка

В зависимости от формы сечения дымоотводной трубы и от типа кровельного материала, выбирается правильная форма проходного узла, которая сможет обеспечить максимальную защищенность этого участка крыши (подробнее: «Узел прохода дымохода через кровлю»). Но, независимо от выбора, принцип организации этого узла остается неизменным.

Одной из важнейших задач при обустройстве кровли и прохода через нее дымохода является герметизация стыков. Благодаря правильному выполнению этого типа работ, можно обеспечить качественный отвод воды от дымохода. Для того чтобы реализовать это требование используют фартук для трубы на крыше.

Рассмотрим, как правильно заделать трубу на крыше:

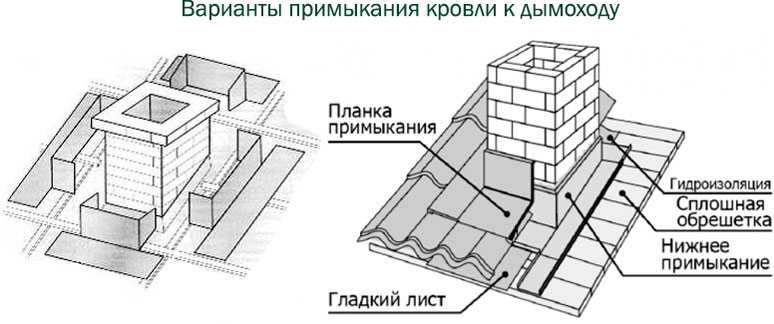

Дымоходы с бетонным или кирпичным наружным слоем квадратного и круглого сечения необходимо защитить специальным фартуком, который идет в комплекте с кровельным материалом. Так, например, к керамической и цементно-песчаной черепице в наборе комплектующих частей имеются алюминиевые ленты, которые имеют клейкую основу.

Стык герметизируют с помощью ленты, наклеивая одну ее половину к трубе, а вторую — под углом к кровле.

Теперь верхнюю часть ленты (та, которая приклеена к дымоходу) плотно прижимают металлической планкой. Саму ленту фиксируют термостойкими дюбелями. На кирпичной стене ленту и планку можно фиксировать по предварительно сделанной в кирпичах штробе.

В месте стыка все планки и трубы, а также сами крепежи необходимо промазать герметиком, стойким к высоким температурам и агрессивному воздействию атмосферы. Это позволяет полностью исключить попадание под кровлю воды, стекающей по стенкам дымохода (прочтите также: «Гильзование кирпичного дымохода»).

Аналогично делают стык кровли и гибкой черепицы. Но в этом случае вместо эластичной клейкой ленты используется ендовой ковер или заведенная на стенки дымохода черепица. Если кровля создается из металлочерепицы, то фартук для герметизации делают из листов металла, имеющих цвет кровельного покрытия (прочитайте также: «Печная труба»).

Организовывая фартук необходимо всегда помнить, что верхнюю его часть обязательно заводят под кровельный материал. Это необходимо для того, чтобы вода стекала сперва по скату крыши, а потом попадала на фартук. Если уложить фартук без нахлеста под кровлю, то такая крыша скоро даст течь.

Герметизация дымоходных труб круглого сечения

Дымоходы круглого сечения зачастую имеют трехслойную конструкцию с шаром теплоизоляции внутри. Крепление трубы на крыше организовывается с помощью готовых примыканий из листов стали, которые соединяют со специальным фартуком — колпаком. Читайте также: «Как обойти трубу металлочерепицей».

Кровельный проход можно сделать и самому. Для этого понадобится обычный плоский лист металла. Такую деталь крепят к конструкции крыши. Фиксировать фартук намертво на дымоходе нельзя. Во-первых, шурупы, скобы или гвозди могут повредить теплоизоляцию внутри. А во-вторых, жестко зафиксировав такой дымоход к кровле, в будущем можно получить его повреждение, так как стропила могут дать усадку, а сама дымоходная труба на крыше дома будет расширяться под действием температур (прочтите подробную статью: «Как обустроить проход трубы через крышу»).

Примыкание к трубе, обучающее видео:

Для того чтобы защитить примыкание, поверх трубы дымохода надевают стальной хомут с термостойкой прокладкой. Этот элемент закрывает место стыка, защищая его от проникновения влаги. Установка самой трубы и организация ее прохода сквозь материал кровли в этом случае остаются неизменной.

По периметру фартук можно оклеить свинцовой или алюминиевой лентой. Вместо нее допускается использовать профилируемую по кровельному материалу свинцовую деталь овальной формы. При этом важно завести под кровлю верхний край фартука, а его нижний край выводят внахлест поверх нижней части ската. Таким образом вода, стекающая по скату, попадает на фартук и оттуда стекает по нему на скат крыши.

Также помните, что перед тем как закрепить трубу на крыше, сперва необходимо установить котел отопления. Прочитайте также статью: «Установка дымохода в баню — классификация и монтаж».

фартук для дымохода своими руками

Содержание статьи

герметизация трубы на крыше

Современная кровля состоит из нескольких слоев: утеплитель, гидроизоляция, пароизоляция. Такое устройство кровли обеспечивает защиту здания от ветра и осадков, а также удерживает тепло.

Однако практически на каждой крыше присутствуют стыки и соединения элементов, например, место стыка кровельного материала и дымохода. В этих участках будут появляться протечки, если не выполнить их качественную герметизацию.

Как выполняется герметизация трубы на крыше будет рассказано далее в статье.

Выбор места вывода трубы

Кровельный пирог будет герметичным и надежным, если правильно выбрать место вывода вентиляционных каналов и дымохода через крышу. От места расположения прохода будет зависеть отделка стыка. Для крыши из профлиста вывод трубы делают в следующих местах:

1. 1. На определенном расстоянии от кровельного конька (50-70 см). Подобное расположение вывода трубы предотвращает протечки крыши и снижает вероятность появления снежных карманов. Также при таком обустройстве вывода трубы нет нужды нарушать стропильную систему. Для защиты стыка между кровельным покрытием и трубой используют эластичные проходки, а также доборные элементы, необходимые для сборки фартука.

1. 1. На конек крыши. Это место вывода трубы считается наиболее подходящим. Подобное обустройство исключает вероятность появления снежных карманов, конденсата и протечек. Но есть один существенный минус – нарушение целостности коньковой балки. В этом случае при выполнении гидроизоляции дымохода на крыше стык между кровельным материалом и трубой заливают силиконовым герметиком, а после обшивают декоративным фартуком.

Последствия некачественно выполненной гидроизоляции трубы

Если место прохода трубы или вентиляционного канала на крыше выполнить некачественно, то в дальнейшем могут появиться следующие проблемы:

1. 1. Протечки. При некачественной гидроизоляции дымовой трубы на крыше появляются протечки.
  2. Стропильная система начинает гнить. Протекающая вода попадает на деревянные элементы каркаса крыши. Эти элементы отсыревают, а затем гниют.
  3. Коррозия кровельного материала. Внутренняя часть профлистов, в отличие от внешней, не покрыта защитной полимерной пленкой. Поэтому попадание влаги под профлисты вызывает их коррозию.
  4. Отсыревание слоя утеплителя. При попадании влаги на утеплитель его теплоизоляционные свойства снижаются в два раза.

Кровельное покрытие будет служить долго, если качественно отделать стык между вентиляционной или печной трубой и профнастилом. Для этих целей применяют фартук из оцинкованной стали, силиконовый герметик, каучуковые или силиконовые эластичные проходки и самоклеящиеся гидроизоляционные ленты.

Герметизация прямоугольной трубы

Прямоугольные трубы встречаются наиболее часто. Их применяют в качестве дымохода или вентиляционного канала. Для их изготовления применяют керамические блоки или термостойкие кирпичи. Отделку места примыкания профнастила и трубы прямоугольной формы делают с помощью фартука, который представляет собой готовый фасонный элемент. Для его изготовления применяется оцинкованная сталь, окрашиваемая в тот же цвет, что и кровельное покрытие.

Процесс герметизации стыка посредством фартука состоит из следующих этапов:

1. 1. К наружным стенкам прямоугольной трубы подклеивают пароизоляционный и гидроизоляционный материал, разрезанный при выводе дымохода наружу. Для этих целей применяется строительный скотч.
  2. Делают неглубокую штробу по периметру трубы посредством угло-шлифовальной машинки. Штроба нужна для монтажа верхней планки.
  3. В сделанную штробу помещают верхний край планки. Для создания дополнительной фиксации применяют термостойкий силиконовый герметик.
  4. Размещают нижнюю часть фартука с нахлестом от 10 до 15 см. Фиксация осуществляется саморезами для профнастила.
  5. Под нижней частью фартука размещается галстук, изготавливаемый из гидроизоляционного материала. Этот элемент предотвращает появление протечек в кровле.

Желательно, чтобы доборные элементы, применяемые для отделки стыка между профлистом и прямоугольной трубой, были сделаны из того же материала и той же расцветки, что и покрытие кровли. Легче всего устанавливать фартук, который изготовила та же фирма, что и используемые профлисты. Тогда герметизация трубы на крыше будет качественной.

Герметизация овальной и круглой трубы

Вентиляционные трубы и дымоход на кровле из профлиста могут быть круглой формы и сделаны из оцинкованной стали. Зазор между ними и покрытием кровли заделать значительно легче. Для этих целей применяются эластичные проходки. Они гидроизолируют место примыкания профлиста и трубы. Проходки изготавливают для скатных и плоских крыш.

Герметизация трубы на крыше из профлиста выполняется следующим образом:

1. 1. Приобрести эластичную проходку необходимого размера. Затем обрезать ее узкую часть таким образом, чтобы она очень плотно облегала трубу.
  2. Снять с дымохода защитный зонтик и дефлекторы. Далее нужно натянуть до самого основания дымохода эластичную проходку.
  3. Основание эластичной проходки крепят к кровле при помощи силиконового герметика, самоклеящейся основы либо кровельных саморезов.
  4. На завершающем этапе на трубу устанавливается декоративный фартук. Он имеет форму колпака и выполнен под цвет кровельного материала. Этот элемент защищает проходку от механических повреждений и воздействия ультрафиолета.

Для грамотного выполнения герметизации круглой трубы необходимо правильно выбрать размер эластичной проходки. Если изделие неплотно прилегает к печной трубе, то для создания герметичности нужно воспользоваться герметиком и стальным хомутом. Следует отметить, что проходка может порваться при установке, если ее диаметр меньше диаметра трубы.

При выводе трубы через перекрытие, потолок и элементы кровли очень важно помнить о пожарной безопасности. Расстояние между трубой и защищенными от возгорания элементами должно составлять 25 сантиметров. Незащищенные элементы должны находиться на расстоянии 35 сантиметров от трубы.

Самостоятельная отделка дымохода на крыше в 3 вариантах

Многие считают, что отделка дымохода на крыше нужна только для красоты, отчасти это верно, но эстетическая составляющая стоит здесь далеко не на первом месте. Облицовка нужна, прежде всего, для защиты печной трубы, причем как изнутри, так и снаружи. Далее мы разберем 3 наиболее популярные способа обустройства дымохода, плюс вы узнаете, зачем это нужно и как обшить трубу своими руками.

Обустроить дымоход самому вполне реально.

Зачем отделывать трубу

Причин, по которым необходимо отделывать печные трубы на крыше, как минимум 3:

Высокие температуры, с одной стороны, и холодный воздух с другой — приводят к тому, что на внутренней поверхности трубы оседает конденсат. Но это не простая вода, конденсат представляет собой агрессивный кислотный коктейль, который постепенно разъедает трубу. Наружное утепление смещает точку росы внутрь утеплителя и исключает появление конденсата;

Клинкерный кирпич не требует дополнительной отделки.

222222Если для сооружения дымохода был использован полнотелый клинкерный кирпич или труба из нержавеющей стали, то этим материалам погодные неприятности не страшны. В то время как обычный кирпич без наружной защиты через пару лет начнет сыпаться, сталь будет ржаветь, а бетон трескаться;
Кроме прочности дымохода существует еще такой важный момент, как защита от дождя самой крыши. Если герметизация сектора соединения трубы с кровлей была выполнена плохо, то уже через год утеплитель придет в негодность, а деревянная стропильная система начнет портиться.

Не стоит дожидаться момента, когда наступит полное разрушение дымохода.

Нормативы и возможные варианты отделки

Дымоходная система, как, впрочем, и все печное хозяйство относятся к важным пожароопасным объектам, соответственно все моменты обустройства строго регламентируются.

Нормы и правила

Все важные моменты, касающиеся обустройства отопления, вентиляции и системы кондиционирования подробно расписаны в СНиП 41-01-2003. Труд довольно объемный, поэтому я перескажу только те нормы, которые относятся к печным трубам:

Температура воспламенения теплоизоляции и отделочных материалов трубы должна быть на 20 ºС выше, чем максимальная температура дымохода снаружи, но в идеале дымоход желательно облицовывать негорючими материалами;
Обшивка трубы металлом допускается, но металл должен иметь антикоррозийное покрытие;
Кирпичная труба должна иметь стены толщиной от 120 мм;
Бетонные дымоходы в частных домах монтируются редко, но если вы решите ставить такую трубу, то бетон должен быть армированным, жаропрочным и иметь толщину стенок от 60 мм;
Минимальный зазор между дымоходом и деревянной кровельной обрешеткой составляет от 130 мм;
Для керамических дымоходов, не защищенных теплоизоляцией, зазор между трубой и деревянными конструкциями кровли составляет от 250 мм;

Чем можно отделать дымоходную трубу

Выше упомянутый клинкерный кирпич штука хорошая, но дорогая. Поэтому многие выкладывают трубу из обычного кирпича, а сверху облицовывают ее клинкерной плиткой.

Материал способен выдержать любые капризы погоды, плюс такой плиткой можно облицовывать не только дымоходы, но и сами печи внутри дома.

Вариант не такой прочный, как клинкерная плитка, но если на поверхности трубы закрепить армирующую сетку из стеклопластика или оцинкованного металла, то держаться штукатурка будет хорошо.

Но имейте в виду, своими руками качественно оштукатурить поверхность, стоя на склоне крыши способен далеко не каждый.

Для облицовки дымохода можно использовать любой вид сайдинга, кроме пластикового.

Как металлический, так и цементный сайдинг одинаково хорошо подходят для облицовки дымоходов. Более того, данный материал монтируется на обрешетку, а значит, есть возможность заложить под него утеплитель.

Отделка дымоходов профнастилом сейчас одна из самых распространенных. Особенно хорошо этот вариант гармонирует с металлочерепицей.

Но если подобрать цвет, то стальные дымоходы на кровлях из шифера, ондулина или керамической черепицы также впишутся в общий дизайн.

Так как материал производится с добавлением битума, отделывать им настоящую печную трубу категорически запрещено.

В данном случае речь может идти только о монтаже вокруг трубы декоративного кокона из огнестойкой фанеры, на который и набивается битумная черепица.
Но этот вариант подходит только для сэндвич-труб оборудованных оголовком с искрогасителем.

Три варианта самостоятельного обустройства дымохода снаружи

Существует 3 варианта, где человек без особой подготовки сможет все сделать своими руками. Первый вариант касается кирпичных труб, которые в облицовке не нуждаются, но вам нужно загерметизировать стык с кровлей. После этого идет каркасный вариант и вариант с готовыми заводскими решениями.

Вариант №1: обустраиваем кирпичную трубу

Гидроизоляция трубы на крыше должна проводиться до укладки кровельного материала. Если кровля уже лежит, то придется ее частично разбирать. Снимается весь периметр на 50–70 см вокруг, плюс нужно снять нижнюю часть кровли от трубы и до края ската.

Схема герметизации периметра кирпичной трубы на скатной кровле.

Из материалов нам понадобится пристенный металлический профиль. Его можно согнуть из оцинковки своими руками или купить готовый. Профиль состоит из 4 частей, которые при монтаже накладываются друг на друга.

Наружный фартук для трубы однозначно лучше покупать, причем покупать желательно вместе с кровельным материалом, так проще подобрать цвет.

Так называемый галстук представляет собой лист кровельного железа с загнутыми по бокам бортами. Он укладывается от нижней части трубы до края ската и заводится под нижнюю секцию пристенного профиля.

Для того чтобы герметично соединить кирпичную трубу с пристенным профилем нам нужно прорезать болгаркой на трубе штробу глубиной порядка 20–30 мм. В эту штробу вставляется загнутый край профиля.

Под пристенный профиль на трубе прорезается штроба по всему периметру.

Дальше вставляем загнутый край профиля в штробу и заполняем штробу герметиком. После чего фиксируем все 4 части профиля и галстук, заведенный снизу саморезами с прессшайбами. Поверх всей этой конструкции укладывается кровельный материал.

Схема обустройства верхнего фартука для печной трубы.

Верхний фартук крепится к трубе саморезами по всему периметру. На трубу он должен заходить не менее чем на 100 мм. Нижняя часть фартука зачастую делается из мягких битумных материалов. Ее обжимают вокруг рифленой кровли и приклеивают к этой кровле мастикой или специальным клеем.

Фартук обязательно приклеивается к кровле.

Схема работает примерно так: основное количество влаги отводит от трубы верхний фартук, но если этот барьер не справился со своей задачей и влага, попала под кровлю, то ее соберет пристенный профиль и вода стечет по галстуку с крыши.

Схема двойной гидрозащиты кровли в секторе примыкания к печной трубе.

Вариант №2: монтаж каркаса

Этот способ хорошо подходит для утепления и облицовки дымохода профнастилом, сайдингом и прочими подобными материалами. Для начала основа обшивается металлопрофилем, на него позже мы будем крепить профнастил. Каркас лучше делать из стенового профиля под гипсокартон, он шире, чем потолочный.

Каркас из металлического профиля более долговечный.

С металлопрофилем работать несложно, но если вы не уверены в своих силах, то можно соорудить каркас из деревянных брусков. Правда деревянный каркас нужно будет хорошо пропитать антипиренами, антисептиками и водоотталкивающим составом. Между рейками каркаса, для утепления трубы закладываются плиты плотной минеральной ваты.

Дымоходы утепляются только плитами плотной минеральной ваты.

Профнастил или любой другой листовой материал к рейкам каркаса прикручивается саморезами с прессшайбами. Венчает всю эту конструкцию зонтик для защиты от дождя.

Схема утепленной и облицовки трубы в разрезе.

Вариант №3: готовые решения

С круглыми трубами сейчас вообще никаких проблем нет. Для них выпускаются специальные гибкие фартуки. По опыту смонтировать такой фартук можно максимум за пару часов. Фото-инструкция по монтажу такого фартука дана ниже.

Пошаговая инструкция по монтажу гибкого узла примыкания для круглой трубы.

Выбираете нужный вам диаметр трубы и вырезаете в мягком полимерном конусе отверстие;
Натягиваете конус на трубу, примыкание должно быть плотным;
Обжимаете нижнее кольцо из мягкого металла по форме кровли;
Густо смазываете периметр под кольцом герметикам;
Прикручиваете кольцо к кровельному материалу саморезами с прессшайбами.

Сложные виды отделки лучше доверить профессионалам.

Отделка трубы на крыше: методы доступные для самостоятельного выполнения

Как реализуется отделка печной трубы на крыше? Как выполнить герметизацию дымохода своими руками? Какие материалы применяются для проведения таких работ? Чем облицевать трубу для того чтобы сохранить ее эксплуатационные качества?

Эти и подобные вопросы представляют немалый интерес,как для владельцев загородных домов,так и для соотечественников,решивших построить новый дом.

Профессионально выполненная отделка

Особенности герметизации узла прохода

На фото гидроизоляция прохода рулонными материалами

Для того чтобы работа отопительного оборудования в загородном доме или коттедже отличалась стабильностью и эффективностью,область примыкания кровельной системы и дымохода должна быть полностью герметичной. За данный параметр этого участка отвечает кровельная проходка. (См. также статью Особенности отделки карниза крыши дома.)

Конструкция узла прохода определяется правилами пожарной безопасности. К примеру, если чрезмерная температура отводимых печных газов передастся кровельной системе, велика вероятность возгорания.

Важно: Особенно высок риск применительно к кровельным системам с большим количеством деревянных элементов, не прошедших своевременную обработку антипиренами.

Чтобы не допустить возгорания и порчи кровли,отделка трубы дымохода выполняется следующим образом:

Между легковоспламеняемыми участками крыши и дымоходом сохраняем зазор, ширина которого регламентирована строительными нормативами.
На участке примыкания, дымоход обрабатываем материалами с низкой степенью теплопроводности, например асбестом.
Участок прохода дымоотводной трубы через кровельный пирог выполняем с применением короба, изготовленного из оцинкованной стали или из профнастила.
Промежуток между дымоходом и стальным коробом заполняем негорючими теплоизоляционными материалами, например пластинами базальтовой ваты.

Такой способ обустройства кровельного прохода с одинаковым успехом может быть применен как на скате, так и на коньке. И тот и другой способ имеет характерные особенности, которые потребуется своевременно учесть.

Например, монтаж дымоотвода по коньку предусматривает необходимость во внесении изменений в конструкцию стропильной системы. Монтаж дымоотвода на скате является причиной образования дополнительного кармана для скопления снега, что чревато протечками. Впрочем, эта проблема решается применением современных изоляционных материалов. (См. также статью Как установить отделочные панели для фасада дома.)

Старые и современные технологии герметизации дымохода

Если еще сравнительно недавно герметизация стыка дымохода и кровли выполнялась с использованием подручных средств, сейчас такие работы производятся с применением специализированных материалов и унифицированных узлов.

Выбор промышленно изготовленных средств для заделки прохода на строительных рынка широк. Следовательно, каждый желающий сможет подобрать тот вариант, который максимально подойдёт для обустройства той или иной дымоотводной системы.

Традиционные методы отделки

Воротник (оклад) из мягкого металла

Как уже было сказано, отделка трубы на втором этаже, на чердаке и на месте прохода через кровельный пирог выполнялась подручными средствами, а потому рассчитывать на оптимальные результаты проделанной работы не приходилось.

Отделка дымоотводной трубы на крыше представляла собой металлическую конструкцию, так называемый«воротник» или «оклад».

«Воротник» делается следующим образом:

из листовой стали толщиной 0,2-0,5 мм нарезаются прямоугольные полосы шириной до 40 см;
заготовленные полосы загибаются по форме примыкания дымоотводной трубы и кровли;
параметры отделки применяются, исходя из размеров дымохода, угла наклона ската, разновидности применяемой отделки;
элементы «воротника»из оцинкованного листа соединяются в одно целое внакладку и тщательно припаиваются;
если же элементы воротника нарезаны из стального листа, они устанавливаются двойным стоячим фальцем;
соединение лежачим фальцем применяется для отделки дымохода на кровле, собранной из гофрированных плит или черепицы;
на скатной кровле с углом уклона более 30°,прямо за дымоотводной трубой, монтируется «бампер» в виде бруса или металлического порожка,который будет направлять потоки дождевой воды вокруг трубы.

Современные методы отделки

На фото — монтаж сборного фартука

Для того чтобы цена отделки была относительно невысокой, а качество проделанной работы не вызывало нареканий, дымовая труба герметизируется защитным фартуком.

Фартук изготавливается двумя способами:

с применением гибкой алюминиевой или свинцовой ленты;
с использованием оцинкованного металла, покрытого защитными полимерными составами.

Схема отделки с применением мягкой металлической ленты и герметика

Фартук из алюминиевой ленты монтируется в два слоя, которые оборачиваются вокруг трубы по всему периметру. Лента наполовину заводится в зазор между трубой и кровельным покрытием, тогда как другая половина ленты загибается и укладывается поверх кровельного материала.

Далее места примыкания фартука к кровельным материалам тщательно проклеиваются с применением битумной мастики или альтернативных средств. Фартук на примыкании к дымоходу закрывается металлическими профилями.

Заключительным этапом является гидроизоляция собранной конструкции посредством специальной гидроизолирующей пленки. (См. также статью Как делать гидроизоляционные и отделочные работы.)

На фото — фартук из листовой стали

Фартук из листовой стали устанавливается я следующим образом:

Кровельный настил изолируется рубероидом с нахлестом на примыкающие стенки дымохода;
Поверх рубероида монтируются заранее заготовленные элементы фартука;
Зазоры между фартуком и поверхностью дымохода заполняются кровельным силиконом или другими полимерными герметиками.

Важно: Статистика показывает, что наиболее надежным и долговечным решением является не один из выше перечисленных методов, а их сочетание.
То есть,целесообразно выполнить отделку с применением гибкой ленты, а вдобавок к этому установить стальной фартук.

Особенности применения кровельных уплотнителей дымохода

Есть универсальное средство, с которым отделка дымохода существенно упрощается. Речь идет кровельных уплотнителях Мастер-флеш.

Изоляция этого типа подходит для большинства дымоотводных труб, независимо от их диаметра. Благодаря применению данного изолятора, дымоход можно устанавливать на скатах любой кровельной системы с разными углами наклона.

Такие удивительные характеристики обеспечиваются за счет уникальной формы и эластичности изолятора. Кровельный уплотнитель Мастер-флеш, равно как и аналоги, изготавливается из специальной термостойкой резины или силикона с рабочим температурным диапазоном от -74 до +260°.

Установленный уплотнитель Мастер-флеш

Инструкция установки кровельного уплотнителя следующая:

Внутреннюю часть кольца уплотнителя смазываем шампунем или влажным мылом;
Далее, одеваем на верхнюю часть дымоотводной трубы и с усилием проталкиваем книзу;
Дойдя до кровельного материала, насухо протираем нижнюю сторону уплотнителя от возможных загрязнений;
Далее, наносим на очищенную поверхность изолирующий полимерный состав и прижимаем фланец к кровле.

В рамках данной статьи мы рассмотрели наиболее востребованные методы защитной отделки дымохода и примыкания к кровельной системе. Чтобы результат проведенных работ был максимально эффективным,описанные методы целесообразно применять не по отдельности, а комплексно.

Свинцовый дымоходный фартук Kytun™ | North West Aluminium

Наши свинцовые фартуки для дымоходов предназначены для предотвращения проникновения воды в здание через дымоход. Свинцовые фартуки устанавливаются при строительстве дымохода.

Северо-западные алюминиевые свинцовые фартуки дымохода бывают половинного и полного размеров. Если вы не видите требуемый фартук, свяжитесь с нами и сообщите свои требования, и мы быстро свяжемся с вами и предложим индивидуальное решение для удовлетворения ваших потребностей.

Мы можем изготовить любой размер.

Добавить к цитате

Для кирпичных или блочных дымоходов.

Разработан специально для использования без свинцового дымохода Kytun.
Передний и задний фартуки полной или половинной ширины должны использоваться в сочетании со ступенчатыми планками, где это необходимо.

Предназначен для защиты переднего фартука и заднего водосточного желоба от дымохода.
Подходит для нового строительства или реконструкции.
Изготовлен из свинца с кодом 4, материала с проверенными характеристиками, обеспечивающими высочайшее качество в одной из самых уязвимых частей здания.

Для владельца дома

Прочная деталь, исключающая попадание воды в подкровельное пространство.
Индивидуальный дизайн, отвечающий уникальным требованиям каждого проекта.
Соответствует действующим требованиям строительных норм.

Кровельщику

Легко встраивается в блочную кладку.
Соответствует действующим требованиям строительных норм.
Используется в сочетании со свинцовым поддоном дымохода Kytun и ступенчатыми накладками по мере необходимости.

Архитектору/профессионалу

Прочные детали в уязвимых местах здания.
Проверенное решение для этого сложного перекрестка.
Доступно полное техническое обслуживание.

Обсудите потребности вашего проекта с нами сегодня

Мы готовы помочь вам с любыми вопросами, которые могут у вас возникнуть в отношении наилучших вариантов для вашего проекта. В качестве альтернативы, если вы знаете, что ищете в нашем ассортименте, и вам нужно найти ближайшего поставщика, воспользуйтесь нашей функцией поиска запасов ниже.

Найдите стокиста

Фартук в сборе — Grant Logan Copper

0,00 $

Используйте для подсветки нижней стороны (спуска) дымоходов или мансардных окон.

Выберите 16 унций или 20 унций Bright Copper, 16 унций меди со свинцовым покрытием или 16 унций Freedom Grey Copper.

Со спаянными водонепроницаемыми углами.

Используйте под сайдингом, искусственным камнем или штукатуркой, а также с прямой планкой или стеновой планкой для примыкания кирпичных или каменных стен к крыше.

Пожалуйста, укажите РАЗМЕРЫ A и B (см. СХЕМУ), материал и желаемую общую ширину. Если требуется более одной длины/конфигурации, заказывайте каждую деталь отдельно.
