Сборка щита 380 В: трехфазный щиток своими руками

Получив разрешение на подключение к трехфазной сети, стоит задуматься о том, как сделать так, чтобы сборка щита 380 В была надежной, работоспособной и легкой в обслуживании. В принципе, при условии установки дифавтоматов, это несложно, но дорого. Если бюджет ограничен, придется придумывать схему распределения нагрузки. А это непросто, так как надо соблюсти логику распределения линий и не перегрузить при этом фазы.

Содержание статьи

  • 1 Особенности трехфазной сети
  • 2 Схемы сборки трехфазных электрощитов
    • 2.1 Необходимость кросс-модуля для трехфазных щитов
    • 2.2 Сборка щита 380 В только на дифавтоматах
    • 2.3 С двумя УЗО
    • 2.4 С УЗО на каждой фазе
    • 2.5 Количество групповых УЗО больше трех
  • 3 Алгоритм распределения нагрузки по трем фазам
    • 3.1 Общие принципы группировки нагрузки для автоматов
    • 3.2 Проверка групп

Особенности трехфазной сети

Первое и самое главное, что надо уяснить — к сети 380 В может подключаться трехфазное и однофазное оборудование. Разница в том, что трехфазное подключается сразу к трем фазам и нейтрали, а однофазное — к одной из фаз и нейтрали. Такое подключение — к одной из фаз и нейтрали — дает 220 В.

Не стоит думать, что наличие трехфазной техники обязательно. Совсем нет. Просто при подключении мощной техники к трем фазам, ее нагрузка распределяется поровну между всеми тремя фазами. А это значит, что можно использовать провода меньшего сечения и автоматы меньших номиналов (но провода при этом четырех/пяти проводные, и автомат трех-четырех полюсный).

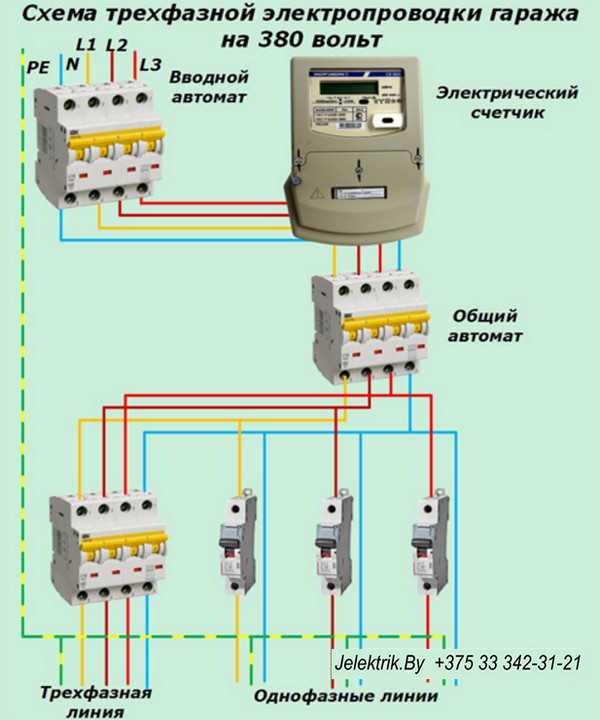

Пример сети 380 В с трехфазной нагрузкой и без нее

Особенность электропитания 380 В в том, что фаз три и выделенная вам мощность делится поровну на все три фазы. Если вам выделили 18 кВт, на каждую из фаз должно приходиться по 6 кВт. При этом устанавливается трехполюсный или четырехполюсный автомат, который будет отключать электропитание полностью если нагрузка по одной из фаз будет превышена. У автомата есть некоторая временная задержка, но она очень невелика, так что придется хорошо рассчитывать распределение нагрузки по фазам, иначе свет будет постоянно выключаться из-за перегрузок. Это так называемый «перекос фаз», который мешает нормально жить.

Схемы сборки трехфазных электрощитов

Сборка щита 380 В может быть сделана по разным схемам. Вариантов много, важно выбрать наиболее логичный, не слишком дорогой. Но самое важное, чтобы электричество в доме или квартире было безопасным. Поэтому кроме автоматов защиты, которые оберегают сети от перегрузки, ставят еще и УЗО (устройство защитного отключения), которые оберегают человека от поражения электротоком. Нормативы не требуют установки УЗО на освещение в сухих помещениях, но в случае с трехфазным подключением квартиры или дома это не вариант, так как придется тогда все освещение сажать на один автомат. При его срабатывании все окажется в темноте. Так что придется и освещение заводить через УЗО, что только повышает надежность системы электроснабжения дома/квартиры (хоть и увеличивает цену).

Для частного дома на два этажа трехфазный электрощит будет большим

Пару, автомат + УЗО, может заменить дифференциальный автомат. Это делает схему более простой, надежной, легко читаемой и изменяемой (при условии подключения через кросс-модуль). Еще и экономится место в щите, что тоже немаловажно. Но такая схема обходится раза в три дороже, так как дифов много, а стоят они дороже пары автомат + УЗО.

Необходимость кросс-модуля для трехфазных щитов

Чтобы сборка щита 380 В была проще и существовала возможность переподключить один или несколько автоматов к другой фазе, после счетчика устанавливают трехфазный кросс-модуль. Это устройство, которое имеет три входа — под три фазы, и несколько выходов с теми же фазами (количество выходов зависит от модели).

Чтобы сборка щита 380 В была понятной и легко обслуживаемой лучше использовать кросс-модули

Подключение к нужной фазе через кросс-модуль происходит следующим образом: оконеченый проводник вставляется в гнездо, закрепляется прижимным винтом. Переключиться на другую фазу просто: откручиваем винт, вытаскиваем провод, подключаем к свободному выводу на другой фазе.  При наличии кросс-модуля все подключение более логичное, в нем несложно разобраться непрофессионалу, проще вносить изменения. Стоимость этого оборудования не такая большая, а выгод много. Лучше все-таки его поставить, хоть оборудование и не входит в список обязательных.

Сборка щита 380 В только на дифавтоматах

Как уже говорили неоднократно, если на каждую группу или отдельный мощный потребитель установлен свой дифавтомат, вся задача грамотно распределить их между фазами, чтобы не было перекоса фаз. Пример такого щитка для квартиры приведен на рисунке ниже.

Сборка щита 380 В на дифавтоматах

При такой схеме все четко. Сработал первый автомат — проблема с освещением в зале, сработал четвертый — непорядок в розетках на кухне. Все ясно и понятно. Но такая схема для частного дома получается слишком дорогой, поэтому и приходится мудрить, разделяя все линии на группы.

С двумя УЗО

Можно всю нагрузку разделить на две группы, поставить два мощных трехфазных УЗО на входе. В этом случае возле каждой группы должны быть по две шины: нейтраль и заземление. После каждого УЗО ставится свой кросс-модуль, на которые заводятся фазы и уже к выходам подключаются защитные автоматы линий.

Достоинства такой схемы: не слишком высокая цена, относительно небольшой по размерам шкаф, несложно переключить при необходимости один-два потребителя в рамках одной группы.

Пример планировки электрощита на 380 В с двумя УЗО

Недостатков больше:

  • Трехфазные УЗО стоят дорого. В случае выхода из строя затраты будут ощутимыми.
  • Чтобы перекинуть потребителей из одной группы в другую, придется перетягивать провода — для непосвященных это сложно.
  • При срабатывании оного из автоматов, половина потребителей остается обесточенной. Так как к каждому УЗО подключено много линий, процесс поиска виновника срабатываний длительный, ведь придется сначала отключить все, потом постепенно добавлять по одному. Та линия, на которой снова сработает защита, и будет поврежденной.
  • Появились дополнительные шины, надо их подписать, какие из них идут к первой группе, какие ко второй и не перепутать при монтаже. Чтобы во время обслуживания провода разных шин не перепутались, лучше на каждый повесить бирку.
  • Невозможно собрать группы так, чтобы на одном УЗО были только «мокрые» помещения, на другом только «сухие». И вообще, чтобы более-менее выровнять нагрузку, придется поломать голову.

В общем, схема не самая хорошая именно из-за того, что при срабатывании защиты отключается половина нагрузки. Неудобно. Да и номиналы УЗО надо брать большие, да еще и трех или четырех фазные, что в регионах может быть проблематичным, а также бьет по карману. Так что сборка щита 380 В по этой схеме возможна только на даче, например.

Сборка щита 380 В: для уменьшения количества проводов и обеспечения лучшего контакта нейтраль на автоматы лучше заводить при помощи электрической гребенки

Кстати, чтобы меньше было проводов в щите, нулевые провода лучше подавать через специальную монтажную шину. В магазинах можно даже найти шины, покрашенные с синий цвет. Если их нет, возьмите лак для ногтей и покрасьте ее сами. Для подключения нейтрали через шину, в ней надо выкусить зубья через один, подключить к ней провод от шины. Остается только вставить зубья в нужные пазы, позатягивать прижимные винты. При таком подключении нейтрали к автоматам защиты, провод всего один, а качество соединения на высоте.

С УЗО на каждой фазе

Еще один вариант схемы трехфазного электрического щитка — по одному УЗО на каждую из фаз. В этом случае УЗО берем двухполюсные, кросс модуль ставится после каждого УЗО, и к его выходам подключается нагрузка, которую распределили на каждую из фаз.

Если взглянуть на схему трехфазного щита, собранного по этому принципу, можно увидеть, что шин заземления и нейтрали уже три — у каждого из УЗО. Если подключать нейтраль при помощи проводников, будет путаница. К достоинствам этой схемы можно отнести наличие трех групп, так что распределение потребителей можно сделать более логичным. При срабатывании одного из УЗО, большая часть потребителей остается в работе, что тоже хорошо.

Проект трехфазного электрощита с тремя УЗО

Но все равно, не всегда получается распределить нагрузку так, чтобы мокрые помещения были отдельно и при этом не было перекоса фаз. И поиск повреждения достаточно сложный, так как потребителей много. Чтобы проще было разбираться, можно поставить на «опасные» линии собственные УЗО. На примере выше так сделали на линии питания к стиральной машине.

Собрать трехфазный электрощит своими руками по это схеме будет проще, если каждую из групп собрать на одной ДИН-рейке. Поставить на ней УЗО, потом последовательно расположить автоматы. При сработке будет четко видно, где и в каких линиях искать проблему (если автоматы подписаны).

Количество групповых УЗО больше трех

В больших домах и коттеджах приходится прокладывать большое количество линий. Если поставить всего три УЗО, на каждом из них будет по десятку или более линий — искать повреждение при отключении замучаешься. И никак не получится отдельно посадить влажные помещения, улицу и т.д. Выход в этом случае — делать многоуровневую защиту, ставить персональные УЗО после групповых, чтобы разделить-таки влажные и сухие помещения. Неплохой вариант, но есть и еще один: сделать групп больше чем три. Например, по две на каждой фазе или больше. Или не на каждой. Зависит от количества потребителей, от того, как вы разобьете нагрузку, от того, сколько денег вы готовы вложить в электрический распределительный шкаф. Потому что количество оборудования растет, увеличивается размер необходимого шкафа, а с размером увеличивается и стоимость самой «коробки». Еще надо добавить стоимость дин-реек, шин и т.д.

Вот пример сборки трехфазного щита где на каждой фазе больше одного УЗО

Еще один недостаток: такое количество оборудования смонтировать, а потом обслуживать проблематично. Проводов масса. Чтобы снизить шанс не «запутаться», подписывайте каждый проводок, а уж про автоматы и УЗО и говорить нечего. Пишите, к какой фазе подключен, разработайте систему нумерации. Например, если к первой фазе подключили три УЗО, пишите на первом L1-1, на втором L1-2, на третьем L1-3. Аналогично подписывайте и другие группы.

При всей сложности это схемы, мы получаем более «индивидуальную» систему. При сработке одного УЗО, искать повреждение просто, так как линий подключено немного. Еще один плюс — отключается только малая часть приборов, легче обеспечить электричеством отключенные на время помещения.

Но сборка щита 380 В по такому принципу может быть практически такой же дорогой, как при использовании дифавтоматов. Но та схема вообще уникальна в своей простоте и мобильности. Если разница получается небольшая, лучше соберите трехфазный электрощиток на дифференциальных автоматах. Будет намного проще в обслуживании, можно будет легко менять распределение по фазам, добавлять новые линии и т.д.

Алгоритм распределения нагрузки по трем фазам

Как уже сказано, надо собрать всю однофазную нагрузку и распределить ее равномерно между фазами. Причем фокус в том, чтобы подобрать все так, чтобы мощные приборы, подключенные к одной фазе не вызывали отключение по перегрузке. Это возможно если суммарная мощность работающих устройств будет не больше номинала, или если эти приборы не будут работать одновременно.

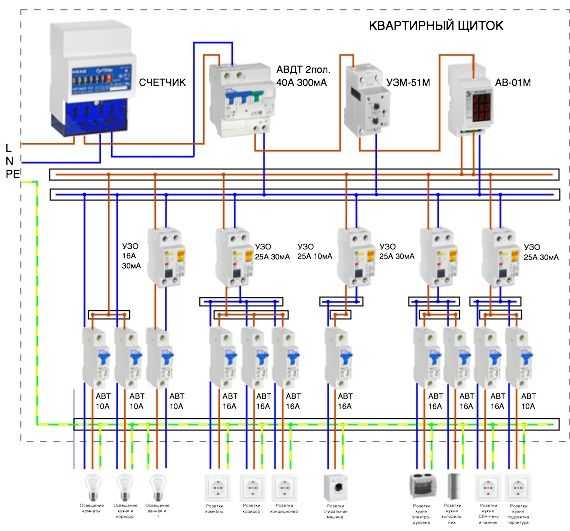

Квартирный щит 380 В может быть и не очень большим

Общие принципы группировки нагрузки для автоматов

Самая надежная и простая в обслуживании схема — когда на каждую группу потребителей или мощное устройство стоит отдельный автомат, а вкупе с ним УЗО. Но такая схема, во-первых, дорога, во-вторых, требует просто огромного шкафа, что тоже недешево. Поэтому стараются подключить несколько линий на один автомат, но объединять их надо следуя определенной логике. Иначе разобраться что к чему при срабатывании автомата будет очень непросто. Стоит придерживаться следующих правил:

Чтобы формировать группы было проще, составляете список линий и нагрузку на них. Должно быть указано помещение, название линии и мощность подключенной нагрузки. Глядя на эту таблицу, следуя описанным выше правилам, собираете группы. При этом надо еще следить чтобы нагрузка была распределена более-менее ровно.

Проверка групп

После того как вы на бумаге набросали группы, проводите проверку. Садитесь и думаете, что будет, если сработает каждый из автоматов, насколько катастрофичными будут последствия для каждого помещения.

Щит на 380 В для частного дома своими руками собрать можно, но надо сначала придумать как распределить нагрузку

Например, если в двухэтажном коттедже подключить все розетки первого этажа и освещение второго на один автомат, и освещение первого, розетки второго на другой, а технику на третий, то при  срабатывании любого из автоматов ситуация будет аховой.

Вот в таком русле проигрываем ситуации с отключением каждого автомата. Желательно, чтобы в помещении оставались или рабочие розетки или они были в соседнем. Тогда, при необходимости, можно будет и оборудование подключить и освещение.

Cборка электрощита для частного дома 380В 15кВт: распределительный, уличный

Стандартные параметры электросети частных домов – 3 фазы, напряжение 380 В. Мощности выделяется 15 кВт, а для проводки используется 4-х жильный тип кабеля. По этой причине коммутационные и защитные приборы закрываются от нелегального подключения. Самостоятельная сборка электрощита для частного дома 380 В 15 кВт предусматривает его установку в доступной для проверки зоне и базовое применение.

Содержание

  1. Характеристики и специфика трехфазной сети
  2. Конструкция и элементы электрощита
  3. Выбор схемы сборки трехфазного электрического щита
  4. Использование кросс-модуля для трехфазного щита
  5. Сборка распредщитка 380 В только на дифференциальных автоматах
  6. Схема с двумя УЗО
  7. По одному УЗО на каждую фазу
  8. УЗО на вводе и однополюсный автомат
  9. Больше трех групповых УЗО
  10. Алгоритм распределения нагрузки по трем фазам
  11. Общий порядок группировки нагрузки на автоматы
  12. Специфика сборки щитка в деревянном доме
  13. Нюансы выбора материалов
  14. Требования к распредщитку
  15. Полезные советы при сборке электрощитка

Характеристики и специфика трехфазной сети

Электрощиток в трехфазной сети

Электрическая сеть на 380 В предназначена для подсоединения трехфазного и однофазного оборудования. В случае с трехфазным подсоединение происходит на 3 фазы и нейтраль для равномерного распределения нагрузки мощной бытовой техники.

Наличие трех фаз позволяет использовать 4-5-жильные провода с меньшим сечением и дифавтоматы на 3-4 полюса. Выделенная мощность для сети 380 В разделяется поровну по фазам. То есть, если выделено 18 кВт, каждая фаза будет по 6 кВт.

При помощи автомата трехполюсного или четрыехполюсного типа осуществляется обесточивание линии в случае повышенной нагрузки одной фазы. С учетом временной задержки дифавтомата требуется правильно распределить данную нагрузку.

Без распределения нагрузки возникает «перекос фаз», который приводит к постоянному выключению электричества.

Конструкция и элементы электрощита

Элементы электрощитка

Для трехфазного щита с мощностью 15 киловатт и мощностью потребления 15 кВт/ч понадобятся следующие комплектующие:

  • Прибор учета электроэнергии. Счетчик устанавливается в щитке сразу. Для домашней сети подойдут электронные модели, отличающиеся высокой точностью и надежностью. Они работают по нескольким тарифам, выводят данные на цифровой дисплей.

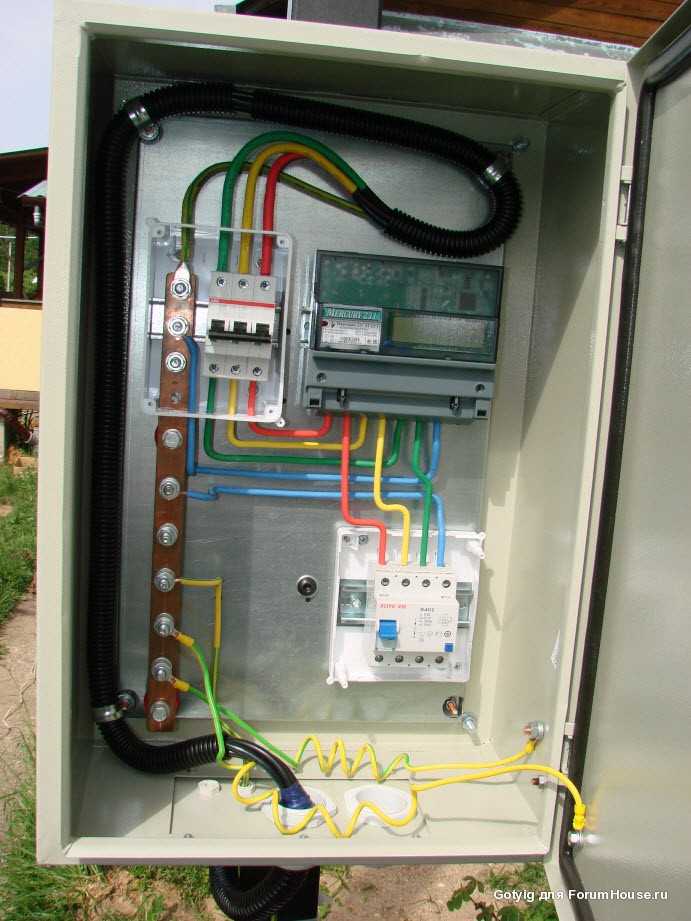

  • Электрощит. Представляет собой бокс различных габаритов. Уличный вариант должен иметь DIN-рейку, замок, смотровое отверстие для снятия показаний. Оптимальный уровень пыле- и влагозащиты – IP 54, толщина стенок – 1 мм.
  • Дифавтомат на вводе. Подойдет трехполюсная модель, подключаемая к трем фазам.
  • УЗО. Элемент защиты от возникновения опасного потенциала на корпусе прибора.
  • Выключатель автоматического типа. В частном доме на ввод понадобится устройство в 25 А, для системы освещения – на 6,3 или 10 А, для силовой цепи – 16 А. Мощность такого переключателя – от 7 киловатт.
  • Реле напряжения. Предотвращает поломки бытового оборудования при колебаниях напряжения.
  • Измерительные устройства. Вольтметр и амперметр в одном корпусе – не обязательное устройство.

Для предотвращения импульсных колебаний и защиты от молний можно заменить реле на УЗИП.

Выбор схемы сборки трехфазного электрического щита

Схема подключения заземления

Сборка щита на 380 для дома производится по нескольким схемам. В отличие от квартиры, в домах помимо защитной автоматики устанавливается УЗО, через которое заводится освещение. Приобретение элемента влияет на бюджет работ, но система электроснабжения получается надежной и безопасной.

Установка распределительного бокса предусматривает организацию линии заземления. Частный дом заземляется по схемам:

  • TN-C-S. Рекомендована ПУЭ, но подходит только для новых магистралей с регулярным обслуживанием.
  • TT. Монтируется на основе защитных устройств и контура заземления.

Работоспособность составляющих схем заземления поддерживает пользователь.

Использование кросс-модуля для трехфазного щита

Кросс-модуль

Для простоты сборки щита на 380 В и возможности переподключения автоматов к другим фазам применяется кросс-модуль. Его ставят после счетчика. Особенность прибора – наличие трех выходов под три фазы и нескольких выходов с аналогичными фазами.

Через кросс-модуль производится разделение нагрузки на дифавтоматы. Подсоединение делается так:

  1. Оконечный кабель вставляется в гнездо.
  2. Жила фиксируется при помощи прижимного винта.
  3. Для переподключения фаз винт выкручивается, провод извлекается и подключается на свободный вывод нужной фазы.

Менять местами провода нужно только при перегрузке одной из фаз.

Сборка распредщитка 380 В только на дифференциальных автоматах

Дифавтомат с электронным блоком дифференциальной защиты

Дифавтомат – прибор для отдельной линии, который работает в качестве обычного автомата и устройства защиты от токовой утечки. На каждую группу потребителей можно поставить отдельный прибор, распределив нагрузку без фазного перекоса.

Преимущества схемы сборки трехфазного щита на дифавтоматах для загородного или частного дома:

  • защита каждой линии от утечек, перегрузок, замыканий с помощью одного прибора;
  • быстрый поиск проблемного участка при поломках;
  • отсутствие нулевых шин;
  • подбор числа дифавтоматов по количеству отводных линий;
  • самостоятельный выбор принципа группировки элементов в боксе;
  • легкость распределения фазной нагрузки.

Минусы подключения – понадобится габаритный распределительный щит, более 72 модулей, что очень дорого.

Модели с индикацией причины срабатывания определяют, почему выключился дифференциальный автомат.

Схема с двумя УЗО

Схема с двумя УЗО

Сбор щитка по схеме подключения с двумя УЗО на 380 Вольт подразумевает установку мощных устройств на входе. Возле каждой группы потребителей располагаются шины нейтрали и заземления. Нулевые подаются через отдельную монтажную шину:

  • элемент окрашивается в синий цвет лаком для ногтей или акриловой краской;
  • с шины через 1 удаляются зубцы;
  • нейтральный провод подключается от шины;
  • зубчики вставляются в пазы и затягиваются прижимными винтами.

После УЗО ставится кросс-модуль, куда заводится фаза. Защитные автоматы для линий подкидываются на выход.

К преимуществам схемы относятся:

  • доступная стоимость расходников;
  • небольшие габариты бокса;
  • простота переключения одного-двух потребителей из группы.

Минусов сборки гораздо больше:

  • большие затраты на трехфазные модели УЗО;
  • сложности с переподключением групповых потребителей;
  • длительный поиск причины неполадки;
  • отключение 50% потребителей от сети в момент срабатывания одного автомата;
  • проблема с выравниванием нагрузки и отдельным размещением «мокрых» и «сухих» зон.

Схема подойдет, если у вас дачный деревянный дом, который используется периодически, а не круглогодично.

Чтобы не перепутать шины, подпишите их или наклейте этикетки.

По одному УЗО на каждую фазу

УЗО и однополюсные автоматы

Собирать схему можно из двухполюсных УЗО и кросс-модулей после каждого. Нагрузка, распределенная по фазам, подкидывается на выходы устройств защитного отключения. Шин нейтрали и заземления будет три – по количеству УЗО.

К преимуществам подключения относятся:

  • логичное распределение групп потребителей;
  • выключение 20-25 % потребителей при активации одного УЗО.

Минусами являются проблематичность выделения «мокрых» комнат в отдельную группу без перекоса фаз, затраты времени на поиск поломок. Для устранения минусов можно собрать каждую группу на отдельной дин-рейке, установить УЗО, а затем разместить автоматы последовательно.

Установите на опасные линии индивидуальные УЗО.

УЗО на вводе и однополюсный автомат

УЗО на вводе и однополюсные автоматы

Простейшая и популярная сборка трехфазного щита, которая не дает в будущем изменять порядок расположения элементов. Нагрузка на фазы распределяется только один раз. Схема отличается бюджетной стоимостью и реализуется в щитке небольших габаритов на 54-72 модуля.

На вводе выполняется монтаж УЗО, а для распределения нагрузки применяются однополюсные модели. ПУЭ ограничивает пользователя в количестве линий подключения. Основанием является п. 7.1.83, где сказано, что ток утечки в сумме не должен быть больше 1/3 номинала. Под токовой утечкой сети ПУЭ подразумевают 10мкА на 1 м провода.

Схема выгодная в плане стоимости элементов, небольшого размера короба, в котором находится примерно 32 модуля. К ее минусам относятся проблемы с группировкой, отсутствие возможности изменения фазной нагрузки, наличие нулевых шин. Для выравнивания напряжения придется почти полностью перебрать щиток. В противном случае возможен сильный перекос напряжения, нагрев шины с выгоранием нуля и перегрузка автоматов.

Часто происходит срабатывание УЗО в ложном режиме.

Больше трех групповых УЗО

Система защиты с индивидуальными УЗО

Электроэнергия в загородном доме и коттедже протекает по большому количеству линий. В случае установки 3-х защитных устройств возникают проблемы с поиском повреждений, отдельной групповой разводкой влажных помещений и улицы.

Многоуровневая система защиты с индивидуальными УЗО после групповых позволит организовать отдельную запитку «мокрых» и «сухих» зон. Количество групп на фазе определяется количеством потребителей, особенностями разбивки нагрузки и размером распределительного щитка.

Перед работами нужно подсчитать затраты на каждый узел с учетом стоимости дин-рейки, шины, кабеля. Выполнение вводного щита с более, чем 3-мя УЗО, рассчитанного на 380 Вольт, имеет несколько нюансов:

  • чтобы не запутаться, нужно подписать или промаркировать каждый провод, автомат и УЗО;
  • указать, на какую фазу выведен проводник. К примеру, на первую фазу подведено три УЗО. На первом указывается L1-1, на втором – L1-2, на третьем – L1-3.

Несмотря на сложность схемы, система получается персонализированной. Если сработал один УЗО, обнаружить повреждение можно на конкретной линии. В момент активации устройства выключается небольшое количество оборудования.

Алгоритм распределения нагрузки по трем фазам

Основные сложности при сборке конструкции – группировка и равномерное разделение нагрузки так, чтобы мощная техника не становилась причиной выключения из-за перегрузки. Это выйдет при суммарной мощности, не превышающей номинал и не одновременной работы всех устройств.

Общий порядок группировки нагрузки на автоматы

Таблица степеней защиты

Простой и надежной является схема с установкой для отдельной потребительской группы или мощной техники индивидуального автомата и УЗО. Минусами подключения являются большой трехфазный щиток и затраты на его обустройство. Альтернативой является подвод нескольких линий к одному автомату и правильная последовательность их объединения:

  • Для подключения розеток и осветительных устройств нужно использовать разные автоматы. Это исключит обесточивание всей сети при поломке одной группы.
  • Ванную комнату, кухню или баню («мокрые зоны») нельзя размещать в одной группе с «сухими». Автоматы для влажной среды подбираются с иными характеристиками.
  • Уличная группа – свет и розетки подсоединяются к отдельным автоматическим приборам. Допускается совмещение данной группы с хозпостройками.
  • Для питания автоматических ворот, охранного освещения и СКУД применяются отдельные автоматы.
  • Для запитки мощной бытовой техники ставятся персональные УЗО и автоматы. Можно группировать электрический духовой шкаф с электроплитой, стиралку и посудомойку, проточный и накопительный бойлер. Во избежание перегрузки приборы не рекомендуется подключать единовременно.

Для правильного формирования групп сделайте перечень линий с указанием нагрузки каждой.

Специфика сборки щитка в деревянном доме

Повышенная степень горючести и риски пожарных ситуаций предусматривают особый порядок монтажа щитка в домах из дерева. Изначально пиломатериал пропитывается антипожарными средствами, которые могут удерживать огонь до 20 минут. Чтобы исключить возможность возгорания, понадобится придерживаться строгой последовательности работ.

Нюансы выбора материалов

Проводка в потолке из дерева в металлической гофре

При подборе материалов учитываются такие нюансы:

  • Деревянный дом допускается электрифицировать только медным кабелем. Провод должен иметь маркировку «нг» и LS – двухслойная негорючая изоляция.
  • Выбор сечения проводника. Можно рассчитать по формулам или воспользоваться таблицей ПУЭ.
  • Все точки проводки, в том числе розеточно-осветительные, заземляются.
  • Разрешено применять трех-, четырехжильный провод.
  • Обязательная установка УЗО для защиты пробоя по корпусу и возгорания бревен.
  • Установка для каждой линии или группы отдельного автомата с мощностью в соответствии с суммарной нагрузкой на сеть.
  • Отдельный прибор выключения на каждую группу. Для двухэтажного здания достаточно модели 25 А на вводе и отдельно для группы – прибора на 16 А.
  • Выбор розеток в зависимости от способа прокладки проводки – скрытого или открытого.

Прибор учета должен располагаться перед вводным автоматом для удобства пломбирования.

Требования к распредщитку

Правильный электрощиток для дома из дерева – металлический, который не контактирует с пиломатериалом. Толщина стенки изделия – от 1 до 2 мм, но при коротком замыкании электрическая дуга прожигает металл. В этом случае можно отделать стену кирпичом и поставить на готовую поверхность бокс. Второй вариант прослойки – асбестоцементная плита или укладка под короб отреза асбестовой ткани, сложенного в несколько раз.

Полезные советы при сборке электрощитка

Термоусадочные трубки для проводов

Чтобы собрать электрощит с приборами учета электроэнергии и защитным оборудованием, рассчитанным на 380 В 15 кВт, понадобится приобрести качественный влагостойкий бокс. Провода подкидываются на автоматы специальными опрессовочными наконечниками, обжимаются клещами.

Изоляционная лента не сможет создать надежное покрытие. Удобнее работать с термоусадочными трубками, которые при нагреве феном или зажигалкой плотно обжимают изделия.

Жилы подбираются с одинаковым сечением. Разные сечения кабеля в одной клемме выключателя приведут к оплавлению изоляции и пожарам.

Готовый короб должен иметь промаркированные элементы. Так будет проще выключить подачу напряжения в отдельное помещение. Подписать узлы можно маркером или приклеить на скотч бумажные таблички.

Вводно-распределительное устройство устанавливается на столб, от которого подается электроэнергия. От ЛЭП протягивается кабель через щит к дому, а только потом выполняется разводка электрических групп. Законодательство предусматривает разделение щитка на аппараты ввода и распределения электропитания.

Сборка электрощита | Частичный и комплексный ремонт в Таллинне

Монтаж электрощита в Таллинне

Электроэнергия подается конечным потребителям через распределительный щит. Если он правильно спроектирован и правильно собран, можно не опасаться поражения электрическим током, повреждения кабельных линий или пожара в жилище. Монтаж электрощита в Таллинне в компании AVGroup – это безопасность, высокий профессионализм и ответственное отношение к работе на каждом этапе.

Функции коммутатора

Электрический щит — устройство, предназначенное для распределения поступающей мощности на несколько потребителей. В многоквартирных домах главный щит получает его от трансформаторной подстанции и распределяет по щитам в подъездах или на этажах. Далее электричество идет в квартиры, где также есть щиток, передавая его конечным потребителям, то есть бытовая техника.

Электрощит выполняет не только распределительную функцию, но и защитную. Он обеспечивает безопасность при использовании бытовых приборов, а также уберегает сами приборы от скачков напряжения, перегрева и короткого замыкания.

Монтаж электрощита осуществляется только квалифицированными электриками, имеющими соответствующее разрешение и группу охраны. Доступ к сборке и настройке оборудования посторонним лицам запрещен.

Какие устройства включают

Щит может быть модульным, то есть собранным на заводе из стандартных элементов, или индивидуальным. Затем он собирается по желанию заказчика.

При сборке распределительного щита устанавливаются следующие устройства:

  • автоматические выключатели;
  • реле контроля напряжения;
  • Устройства защитные по напряжению УЗО или дифференциальные автоматические выключатели УВДТ;

    • автоматические выключатели

  • ;
  • счетчик электроэнергии;
  • шины, клеммы.

При наличии слаботочных сетей – кабельного телевидения, телефона, интернета – их компоненты можно разместить в отдельном отсеке. При установке щитов автоматики неразъемные линии, например, охранно-пожарной сигнализации, систем жизнеобеспечения, холодильника, аварийного освещения, домофона с видеокамерой и т.д., удобно подключать через отдельные мосты. Тогда в ваше отсутствие, в случае затопления соседями или других аварийных ситуаций, отключится основное электроснабжение, а неотключаемое электрооборудование будет в рабочем состоянии.

В частных домах может быть предусмотрено подключение питания от резервного генератора. Для этого также устанавливается отдельный блок.

Как осуществляется сборка панелей автоматики

Перед началом работ составляется проект, где указываются все виды устройств и их расположение. Схему желательно сохранить, чтобы в случае ремонта вся информация была под рукой.

Сборка щита 220 начинается с установки всех защитных устройств и двухполюсного выключателя-разъединителя с указателем фаз. Далее устанавливаются распределительные линии для потребителей. Для мощной техники – бойлера, стиральной или посудомоечной машины – рекомендуется устанавливать собственные выключатели с УЗО или дифф-автоматами. Остальные линии объединены в группы, управляющие розетками, освещением и микроклиматом в помещении.

При сборке трехфазного щитка используется четырехполюсный выключатель, а сама схема состоит из большего количества элементов, чем однофазная. Устанавливаются дополнительные коммутационные устройства, реле и контакторы. Соответственно подбирается шкаф большего размера и длинные DIN-рейки для монтажа модулей.

Сборка щита 380 может понадобиться, если вы используете мощное оборудование. Обычно потребность в этом возникает в частном секторе, где много потребителей энергии – водогрейные котлы, электродвигатели, насосы, специализированные станки для деревообработки или металлообработки. Автоматика здесь более сложная и трудоемкая в установке.

Сколько стоит собрать электрощит

Цена на нашем сайте указана за 1 типовой модуль, поэтому не учитывает всех нюансов. Точно рассчитать цену сборки шкафов автоматики мы сможем после оценки исходных условий, проектирования и определения объема монтажа нашим специалистом. Необходимо рассчитать вероятные токи нагрузки, настройки расцепителей и утечек, подобрать аксессуары и соответствующие средства защиты.

Стандартное решение может вам не подойти, но необходим индивидуальный проект. Но в любом случае для клиентов стоимость остается очень доступной и прозрачной.

Монтаж электрощита в Таллинне

В нашей компании электромонтажные работы повышенной сложности выполняются квалифицированными мастерами с соответствующим официальным разрешением и большим опытом работы. Мы используем только качественную продукцию ведущих брендов, которая полностью соответствует эстонским стандартам.

Предлагаем заказать электромонтаж панелей у нас по самым выгодным ценам. Гарантированное качество, безопасность и строгое соблюдение всех нормативных требований.

Сколько стоит установить генератор для всего дома?

Отключение электроэнергии может произойти где угодно и почти в любое время. По данным S&P Global, в 2020 году в США было 1,33 миллиарда часов простоев, что на 78% больше, чем в 2019 году, отчасти из-за растущего числа сильных штормов и экстремальных погодных условий, происходящих по всей стране.

Это также может вас заинтересовать: Чувствуете себя в темноте? Вот что делать во время отключения электроэнергии

Один из способов защитить себя от выхода из строя электросети — установить генератор для всего дома, чтобы пережить темные времена.

Генератор для всего дома: общая стоимость

Средняя стоимость генератора для всего дома зависит от того, где вы живете. По словам Боба Вила, цены варьируются от 10 000 до 20 000 долларов (от 12 700 до 25 500 канадских долларов), в зависимости от размера вашего дома и того, сколько энергии вам понадобится.

Первое, что нужно сделать, это определить, сколько киловатт вам понадобится для питания вашего дома. Имея эту информацию, вы можете определить оптимальный размер генератора для вашего дома.

Небольшой генератор мощностью 2200 Вт для всего дома может питать обычный квартирный холодильник, микроволновую печь, телевизор, дренажный насос, небольшой портативный обогреватель и плиту или плиту мощностью 2100 Вт.

С другой стороны, генератор всего дома мощностью 10 000 ватт (10 киловатт) будет питать почти все основные бытовые приборы в вашем доме, включая автономные морозильники, холодильники, оконные кондиционеры и посудомоечную машину. Если вы ищете генератор для всего дома, который также питает ваши системы отопления, вентиляции и кондиционирования воздуха, вам потребуется не менее 14 000 Вт (14 кВт) или выше.

Цена в зависимости от размера

Большой диапазон цен на установку генератора обусловлен мощностью, которую производит генератор.

Если вы не хотите тратиться на генератор для всего дома, переносные генераторы тоже подойдут. Портативные генераторы мощностью от 2 до 8 кВт — это минимальные модели, которые питают только один крупный прибор и несколько источников света. Диапазон цен на них составляет от 500 до 2000 долларов (от 640 до 2550 канадских долларов).

Стационарные генераторы, предназначенные для питания всего дома, производят от 7 до 38 кВт в зависимости от ваших потребностей в электричестве. Эти генераторы обычно стоят от 800 до 20 000 долларов (от 1 000 до 25 500 канадских долларов), и они обычно питают основные бытовые приборы, дренажные и скважинные насосы, ноутбуки, кофеварки и вентилятор на печи.

Другие статьи по теме:

  • Как выполнить тест блока нагрузки генератора
  • Контрольный список технического обслуживания домашнего резервного генератора
  • Сколько генератора мне нужно для моего дома?
  • Что такое сетевой фильтр для всего дома?
  • Сколько стоит сетевой фильтр для всего дома?

Стоимость установки генератора для всего дома

Стоимость установки обычно включается в стоимость работы, но иногда указывается по пунктам. Есть некоторые вещи, которые необходимо сделать перед установкой, например, построить опорную базу для генератора. Обычно используется бетонная подушка, и ее установка может стоить от 50 до 75 долларов (от 60 до 9 канадских долларов).5) за квадратный метр.

Фактическая установка генератора будет стоить от 500 до 3000 долларов (от 640 до 3800 канадских долларов), в зависимости от вашего местоположения и размера генератора.

Установка переключателя, позволяющего подключать электричество, вырабатываемое генератором, к бытовой электросети, стоит от 200 до 400 долларов (от 250 до 500 канадских долларов).

Часто требуются разрешения на выполнение работ. Это будет стоить от 50 до 200 долларов (от 60 до 250 канадских долларов).

Факторы стоимости

Техническое обслуживание

Генератор следует обслуживать и ежегодно проводить испытание под нагрузкой, чтобы убедиться, что все в надлежащем рабочем состоянии, и вы не столкнетесь с неожиданностями в самый неподходящий момент.
