Привет Хабр!

Чаще в статьях приводят вместо электрических схем красочные картинки, из-за этого возникают споры в комментариях.

В связи с этим, решил написать небольшую статью-ликбез по типам электрических схем, классифицируемых в Единой системе конструкторской документации (ЕСКД).

На протяжении всей статьи буду опираться на ЕСКД.

Рассмотрим ГОСТ 2.701-2008 Единая система конструкторской документации (ЕСКД). Схемы. Виды и типы. Общие требования к выполнению.

Данный ГОСТ вводит понятия:

вид схемы — классификационная группировка схем, выделяемая по признакам принципа действия, состава изделия и связей между его составными частями;

тип схемы — классификационная группировка, выделяемая по признаку их основного назначения.

Сразу договоримся, что вид схем у нас будет единственный — схема электрическая (Э).

Разберемся какие типы схем описаны в данном ГОСТе.

Тип схемы	Определение	Код типа схемы
Схема структурная	Документ, определяющий основные функциональные части изделия, их назначение и взаимосвязи	1
Схема функциональная	Документ, разъясняющий процессы, протекающие в отдельных функциональных цепях изделия (установки) или изделия (установки) в целом	2
Схема принципиальная (полная)	Документ, определяющий полный состав элементов и взаимосвязи между ними и, как правило, дающий полное (детальное) представления о принципах работы изделия (установки)	3
Схема соединений (монтажная)	Документ, показывающий соединения составных частей изделия (установки) и определяющий провода, жгуты, кабели или трубопроводы, которыми осуществляются эти соединения, а также места их присоединений и ввода (разъемы, платы, зажимы и т. п.)	4
Схема подключения	Документ, показывающий внешние подключения изделия	5
Схема общая	Документ, определяющий составные части комплекса и соединения их между собой на месте эксплуатации	6
Схема расположения	Документ, определяющий относительное расположение составных частей изделия (установки), а при необходимости, также жгутов (проводов, кабелей), трубопроводов, световодов и т.п.	7
Схема объединенная	Документ, содержащий элементы различных типов схем одного вида	0
_{Примечание — Наименования типов схем, указанные в скобках, устанавливают для электрических схем энергетических сооружений.}

Далее рассмотрим каждый тип схем более подробно применительно для электрических схем.

Основной документ: ГОСТ 2.702-2011 Единая система конструкторской документации (ЕСКД). Правила выполнения электрических схем.

Так, что же такое и с чем «едят» эти схемы электрические?

Нам даст ответ ГОСТ 2.702-2011: Схема электрическая — документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи.

Схемы электрические в зависимости от основного назначения подразделяют на следующие типы:

Схема электрическая структурная (Э1)

На структурной схеме изображают все основные функциональные части изделия (элементы, устройства и функциональные группы) и основные взаимосвязи между ними. Графическое построение схемы должно обеспечивать наилучшее представление о последовательности взаимодействия функциональных частей в изделии. На линиях взаимосвязей рекомендуется стрелками обозначать направление хода процессов, происходящих в изделии.

Пример схемы электрической структурной:

Схема электрическая функциональная (Э2)

На функциональной схеме изображают функциональные части изделия (элементы, устройства и функциональные группы), участвующие в процессе, иллюстрируемом схемой, и связи между этими частями. Графическое построение схемы должно давать наиболее наглядное представление о последовательности процессов, иллюстрируемых схемой.

Пример схемы электрической функциональной:

Схема электрическая принципиальная (полная) (Э3)

На принципиальной схеме изображают все электрические элементы или устройства, необходимые для осуществления и контроля в изделии установленных электрических процессов, все электрические взаимосвязи между ними, а также электрические элементы (соединители, зажимы и т.д.), которыми заканчиваются входные и выходные цепи. На схеме допускается изображать соединительные и монтажные элементы, устанавливаемые в изделии по конструктивным соображениям. Схемы выполняют для изделий, находящихся в отключенном положении.

Пример схемы электрической принципиальной:

Схема электрическая соединений (монтажная) (Э4)

На схеме соединений следует изображать все устройства и элементы, входящие в состав изделия, их входные и выходные элементы (соединители, платы, зажимы и т.д.), а также соединения между этими устройствами и элементами. Расположение графических обозначений устройств и элементов на схеме должно примерно соответствовать действительному размещению элементов и устройств в изделии. Расположение изображений входных и выходных элементов или выводов внутри графических обозначений и устройств или элементов должно примерно соответствовать их действительному размещению в устройстве или элементе.

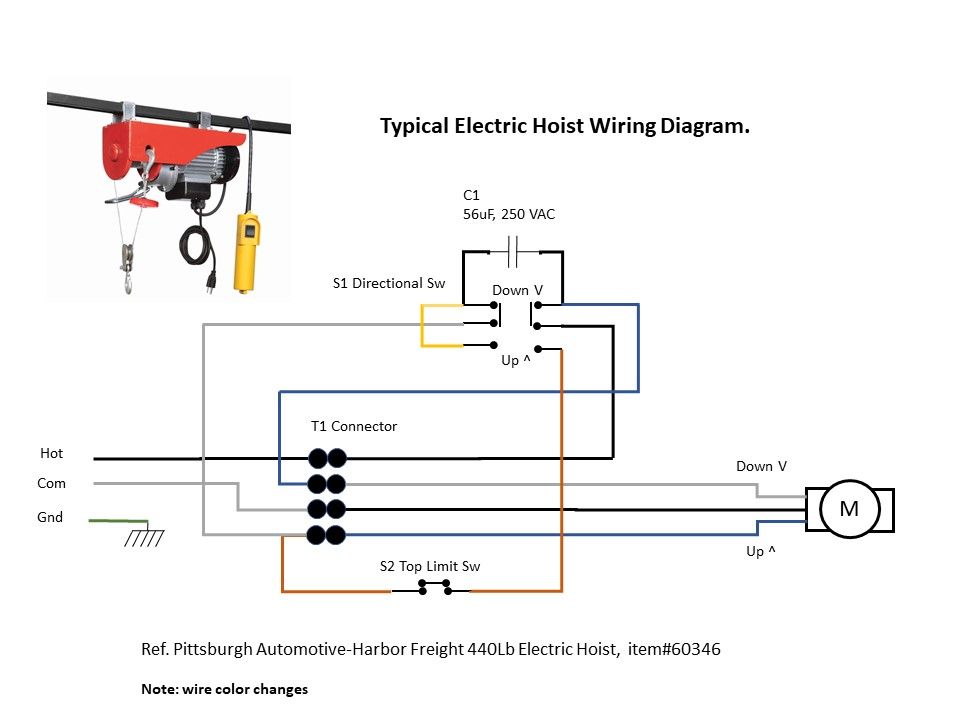

Пример схемы электрической соединений:

Схема электрическая подключения (Э5)

На схеме подключения должны быть изображены изделие, его входные и выходные элементы (соединители, зажимы и т. д.) и подводимые к ним концы проводов и кабелей (многожильных проводов, электрических шнуров) внешнего монтажа, около которых помещают данные о подключении изделия (характеристики внешних цепей и (или) адреса). Размещение изображений входных и выходных элементов внутри графического обозначения изделия должно примерно соответствовать их действительному размещению в изделии. На схеме следует указывать позиционные обозначения входных и выходных элементов, присвоенные им на принципиальной схеме изделия.

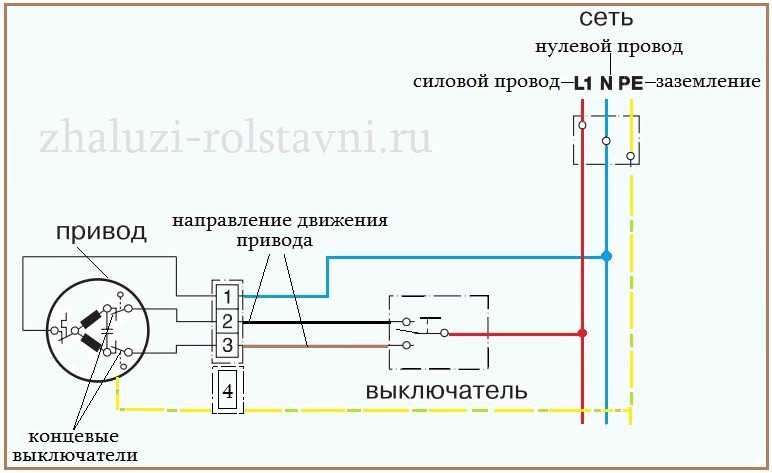

Пример схемы электрической подключений:

Схема электрическая общая (Э6)

На общей схеме изображают устройства и элементы, входящие в комплекс, а также провода, жгуты и кабели (многожильные провода, электрические шнуры), соединяющие эти устройства и элементы. Расположение графических обозначений устройств и элементов на схеме должно примерно соответствовать действительному размещению элементов и устройств в изделии.

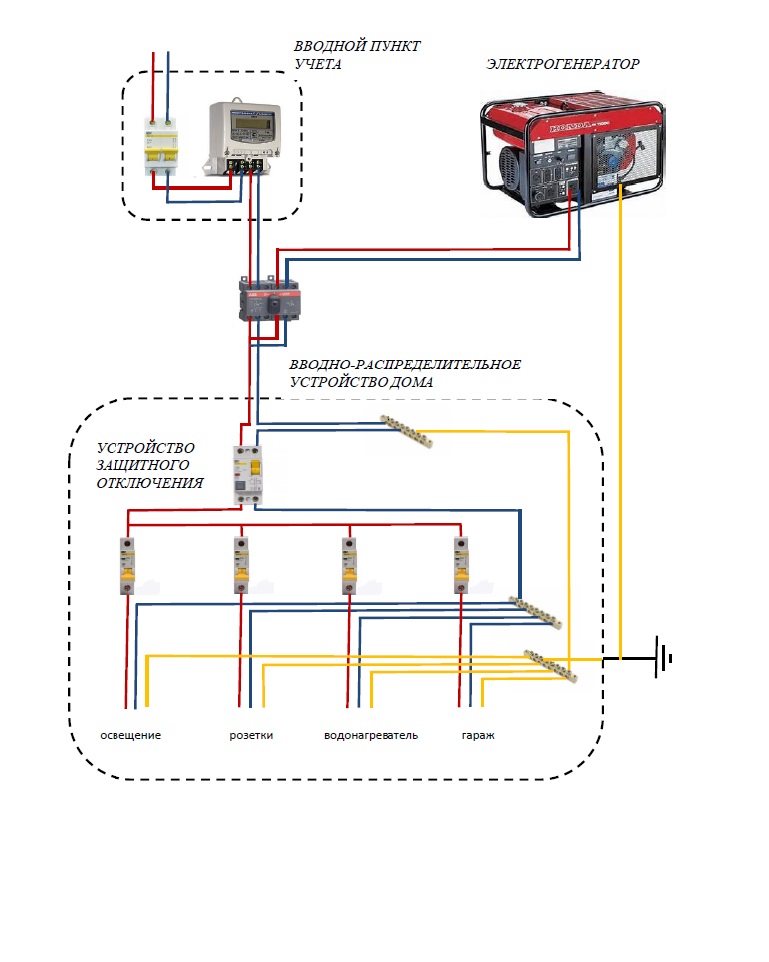

Пример схемы электрической общей:

Схема электрическая расположения (Э7)

На схеме расположения изображают составные части изделия, а при необходимости связи между ними — конструкцию, помещение или местность, на которых эти составные части будут расположены.

Пример схемы электрической расположения:

Схема электрическая объединенная (Э0)

На данном виде схем изображают различные типы, которые объединяются между собой на одном чертеже.

Пример схемы электрической объединенной:

Это моя первая статья на Хабре не судите строго.

СХЕМА ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ

30.03.202018.06.2021 от admin

У нас не заграница, и взывать по таким мелочам, как заменить выключатель в комнате на новый, электрика, далеко не каждый будет. Да и уровень технической подготовки славян не сравнить с иностранным. Поэтому попробуем сами подключить новый выключатель на свет, так сказать своими руками. Для начала рассмотрим возможные варианты схем подключения выключателей.

Предупреждаем! Все работы по замене выключателей производите при отключенном напряжении сети!

Электрическая схема подключения в проводку очень простая. Фаза (коричневый цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (2) подключается к нижнему (входному) контакту выключателя. С верхнего (выходного) контакта, уже пунктирной линией, фаза проводом (2) заходит в коробку и, соединяясь в коробке с жилой провода (3), приходит на лампочку. Ноль (синий цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (3), приходит на лампочку.

Нулевой провод от распределительной коробки идет сразу на потолок к лампочке. К выключателю и от него на лампочку идет только фазная жила. Так предусмотрено правилами и сделано в целях безопасности и безопасной эксплуатации электрооборудования, чтобы при отключенном выключателе разрывалась именно фаза, а не ноль. Ведь если фаза останется подключенной к лампочке (люстре), то во время замены ламп на новые можно нечаянно каснуться металлического цоколя и получить удар током. Конечно это будет не смертельно, но упав с табуретки можно получить повреждения похуже…

Но вернёмся к электромонтажным работам. Чтобы определить входной и выходные контакты, достаточно взглянуть на заднюю сторону выключателя. У двойного, как правило, имеются три вывода: два на одной стороне (L1 и L2) – выходные, и один на противоположной (L3) – входной.

Ноль к лампочке приходит напрямую с питающего провода, а фаза делается в разрыв. Разрывать ее будет выключатель, при нажатии кнопки включения он замкнет цепь и подаст фазу к лампочке, при выключении разомкнет и фаза пропадет. При подключении самой люстры учтите, что на резьбу подаётся ноль, а на цоколь — фаза. Очень часто их путают, подключая патрон «как придётся».

Проходной выключатель освещения

Иногда в больших домах или магазинах (владельцы хрущёвок могут этот раздел не читать), нужно управлять светом из двух точек. Например, длинный коридор или лестница на второй этаж (в двухуровневых квартирах). Применение обычных выключателей неэффективно, так как включив свет при входе в помещение когда вы дойдете до другого конца помещения, вы уже не сможете выключить его.

Схема проходного выключателя

Отличия проходного от обычного выключателя в том, что проходной выключатель – это переключатель. Чтоб разобраться с принципом работы и со схемой включения проходного выключателя, предлагаем рассмотреть схему его включения с двух мест.

Если обычные выключатели просто разрывают цепь, то проходные выключатели переключаются с одной цепи на другую, то есть, в случае проходного выключателя с двух мест, необходимо чтобы на первый проходной выключатель приходило питание, а со второго проходного выключателя уходил один провод, который будет соединятся в распределительной коробке с проводом питающим лампочку. А между собой — эти два проходных выключателя соединяются обычным двужильным проводом.

А как осуществить включение с трех мест? В этой схеме, между двумя проходными выключателями, нужно сделать еще один, правда, он отличается от первых двух. В предыдущей схеме у выключателей один входной контакт и два выходных, между которыми он и переключается, а в этом выключателе — уже должно быть два входных провода и два выходных.

И последнее. Каким проводом нужно соединять включатели с лампой? На этот вопрос есть отдельный материал, в котором подробно описаны тип и области применения электромонтажных кабелей. В простейшем случае можно взять обычный провод ШВВП-2х0,75. Его хватит для питания ламп суммарной мощностью до 300 ватт.

Originally posted 2019-06-18 15:31:30. Republished by Blog Post Promoter

Руководство по монтажным схемам | Семейный мастер на все руки

У вас есть проект по электрике своими руками, но вам непонятны электрические схемы? Выполняйте их шаг за шагом, и вскоре вы будете выполнять электромонтажные работы как профессионал.

Сегодня я смеюсь над этим. Но когда я был учеником второго года и мой мастер вручил мне электрическую схему, я ненадолго запаниковал. Я увидел кучу ящиков и множество, казалось бы, хаотично нарисованных линий. Это было похоже на мешанину из спагетти с квадратными фрикадельками.

«Конечно, я уже видел их раньше», — сказал я нетерпеливо. К счастью, я знаю свои пределы, поэтому моими следующими словами были: «Но вы можете пройти это со мной?»

Три года спустя я подключаю систему управления освещением (сеть ламп, переключателей, датчиков и реле) для кабинета компьютерной томографии (КТ) в крупной больнице. Как я прошел путь от неуверенного ученика до гения электрических схем?

Для меня это было время и терпение, часто со стороны моих инструкторов. Но держу пари, у вас нет трех лет, чтобы понять это — у вас прямо сейчас есть проект. Так как же читать электрическую схему? И вообще, какие они?

Давайте пройдемся по ним вместе.

На этой странице

Что такое электрическая схема?

Схема соединений представляет собой упрощенное представление проводников (проводов) и компонентов (устройств, источников света, двигателей, переключателей, датчиков и т. д.), составляющих электрическую цепь или электрическую систему. Некоторые электрические схемы показывают точные соединения, которые должны быть выполнены для работы системы, в то время как другие предлагают графическое представление того, как электричество течет по цепи.

Схемы подключения могут быть простыми (одна розетка) или сложными (управление освещением в помещении КТ). Схема подключения розетки содержит изображения или линейные чертежи розетки и проводов источника питания. Он показывает установщику, где именно на розетке нужно прикрепить горячий, нейтральный и заземляющий провода.

Более сложные системы, такие как комната КТ, имеют схему, показывающую общую компоновку системы, а также более подробные схемы отдельных компонентов и того, как они связаны друг с другом.

Электрические схемы часто легче интерпретировать, чем письменные инструкции, особенно для людей, незнакомых с электрическими системами и концепциями. Если вы можете взять палец и проследить линию от одного места к другому, вы можете следовать электрической схеме.

Для чего используется электрическая схема?

Схема соединений представляет собой сложную информацию, представленную в удобном визуальном графическом виде. Схемы подключения отлично подходят для установки электрических устройств и устранения неполадок, когда система не работает.

Допустим, вы хотите установить датчик присутствия, чтобы выключать свет и кондиционер, когда вас нет дома. Когда вы вытаскиваете его из коробки, из него может торчать шесть или более проводов. Какой провод куда идет? Все ли они подключаются? На схеме подключения все расписано.

Схемы подключения предназначены не только для внешних компонентов, таких как подключение датчика присутствия к оборудованию питания, освещения, отопления, вентиляции и кондиционирования воздуха (HVAC). Схемы подключения также применимы к внутренней проводке, такой как печатная плата внутри компьютера или стиральной машины.

Схемы электропроводки также могут отображать, как электричество течет в цепи. На этих диаграммах показаны источник питания и напряжение, а также нагрузки (освещение и оборудование) и любые компоненты, влияющие на поток электроэнергии, такие как выключатели. Этот тип, называемый схемой, чаще всего используется инженерами и другими специалистами-электриками.

Как читать электрические схемы

Сначала найдите ориентир. Это может быть источник питания, свет или датчик, который вы устанавливаете. Посмотрите на картинку и найдите провода, отходящие от устройства. Следуйте по линиям, чтобы увидеть, где они заканчиваются. Они могут не все пойти в одно и то же место. Датчик присутствия будет иметь некоторые провода, которые идут к трансформатору, а другие — к оборудованию HVAC и освещению.

Если вы видите точку на пересечении двух или более линий, соедините эти провода вместе. Но если линия «перепрыгивает» через другую в форме полумесяца или пересекает другую без точки, не соединяйте их.

На схеме подключения показано, куда подключать каждый провод на устройстве. На схеме розеток может быть написано «Line In», что означает горячий провод от источника питания, «Neutral» и «Ground». Или это может быть «черный», «белый» и «зеленый». Выполняйте соединения точно так, как указано, иначе устройство не будет работать.

На схемах, показывающих электрический ток в цепи, используются стандартные символы для представления электрических компонентов. Земля представляет собой вертикальную линию с тремя последовательно меньшими горизонтальными линиями под ней. Переключатели представляют собой диагональные линии, исходящие из линии, представляющей электрический поток.

Чтобы прочитать эти схемы, начните с источника питания и проследите линию через все компоненты системы.

Типы схем подключения

Существует три основных типа схем подключения:

Электропроводка : Изображает электрические устройства в виде рисунков или рисунков, соединенных линиями, изображающими провода. На электрических схемах показаны конкретные электрические соединения.
Иллюстрированный : Показывает, как компоненты связаны с другими в той же цепи, но содержит менее подробную информацию об электрических соединениях.
Схема : представляет поток электричества через цепь и ее компоненты. Нарисован стандартными символами.

Домовладельцы, выполняющие электромонтажные работы своими руками, скорее всего, обратятся к основным схемам электропроводки и графическим схемам, обычно включенным в инструкции к электрическим устройствам.

Схема подключения — подробное руководство

Что такое схема подключения?

Схема соединений представляет собой визуальное представление компонентов и проводов, связанных с электрическим соединением. Эта графическая диаграмма показывает нам физические связи, которые очень легко понять в электрической цепи или системе. Один 9Схема подключения 0056 может обозначать все соединения, тем самым указывая на их относительное расположение. Использование электрической схемы хорошо заметно в производственных проектах или проектах по устранению неполадок в электротехнике. Это может предотвратить множество повреждений, которые даже сорвут план электроснабжения.

В этой статье мы узнаем некоторые интересные факты о схемах разводки , их важности и полезном онлайн-инструменте, т. е. EdrawMax, для их быстрого рисования.

Почему мы используем электрические схемы?

Схемы подключения широко используются при производстве схем или других электронных устройств. Компоновка облегчает общение между инженерами-электриками, проектирующими электрические схемы и реализующими их. Фотографии также помогают в ремонте. Он показывает, была ли установка спроектирована и реализована надлежащим образом, при этом подтверждая соблюдение правил безопасности.

Схема подключения также может быть полезна в проектах по ремонту автомобилей и домашнему строительству. Например, строитель дома может легко определить правильное расположение осветительных приборов и электрических розеток, чтобы избежать дорогостоящих дефолтов или нарушений правил строительства.

Преимущества схем подключения:

Рисование схемы подключения дает несколько преимуществ, как указано ниже.

Диаграммой легко поделиться даже в электронном виде.
Процесс создания схемы быстрый и допускает обычное построение.
Доступ к сотням и тысячам символов проводки делает схему более понятной.
Диаграмму легко редактировать в соответствии с различными условиями.
Соответствующий инструмент обеспечивает точное размещение символов, что невозможно выполнить вручную или другими средствами.

Тип электрической схемы

С использованием различных символов электрическая схема в основном состоит из трех основных типов. Все, что связано с электрической системой, можно показать на одной из диаграмм, чтобы убедиться, что соединения работают правильно. Его три основных вида заключаются в следующем.

A. Схематические диаграммы

Схематические диаграммы показывают поток контура с его оттиском, а не с подлинным изображением. Они предоставляют только общую информацию и не могут использоваться для ремонта или проверки цепи. Функции различного оборудования, используемого в цепи, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии. Однако известно, что эти линии показывают поток системы, а не ее провода.

B. Схемы электрических соединений

Схема электрических соединений представляет исходную физическую схему электрических соединений. Разводка на картинке разными символами показывает точное расположение оборудования во всей цепи. Это гораздо полезнее в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома. Его компоненты показаны на рисунках, чтобы их можно было легко идентифицировать.

C. Иллюстрированный

Это наименее эффективная схема среди электрических схем. Часто это фотографии с подробными рисунками или этикетками физических компонентов. Изображение даже не пытается быть ясным или эффектным. Человек, хорошо разбирающийся в электрических схемах, может понять только иллюстрацию.

Схема подключения VS Принципиальная схема

Обычно электрическую схему принимают за принципиальную схему или наоборот. Эти схемы визуально представляют соединения и цепи, но их функциональность совершенно различна. Схема соединений иллюстрирует физические компоненты электрической цепи. С другой стороны, схематическая диаграмма изображает функцию схемы без какой-либо заботы о физическом расположении схемы. Приведенная ниже таблица поможет вам лучше понять разницу между обеими диаграммами.

Предметы	Схема подключения	Принципиальная схема
Определение	Схема соединений хорошо показывает или передает проводное соединение между всеми компонентами. Так что любой может прототипировать.	Схематическая диаграмма — это схема любой цепи, которая показывает четкие соединения и в стандартизированной форме между компонентами. Схематическая диаграмма показывает все компоненты на диаграмме, а также значения компонентов и детали подключения в форме понимания.
Назначение	Он используется для графического представления диаграмм.	Он используется для представления диаграмм в форме схемы.
Типы	Схема подключения, графическая схема, схема компоновки и т. Д.	Блок-схема, логическая схема, однолинейная схема и т. д.
Чаще всего используется для	Схема подключения в основном используется в установках управления двигателем и при проектировании электрических цепей. Он визуально представляет схему всех физических компонентов системы и их соответствующих положений.	Принципиальная схема в основном используется в электротехнической промышленности. Для любого обслуживания и ремонта в системе принципиальные схемы являются лучшим вариантом, поскольку они просты и понятны.

Как читать электрическую схему: символы, которые вы должны знать

Чтобы прочитать схема подключения , вы должны знать различные используемые символы, такие как основные символы, линии и различные соединения.

Стандартные или основные элементы, используемые в электрической схеме, включают источник питания, заземление, провода и соединения, переключатели, устройства вывода, логический элемент, резисторы, свет и т. д. В статье представлены электрические символы.

Переключатель — Переключатель на электрической схеме включает подсимволы, такие как нажимной выключатель, нажимной переключатель, 2-позиционный переключатель, переключатель DPST, переключатель DPDT и т. д.
Батарея — Батарея представляет собой более одной ячейки для обозначения электрической энергии. Более того, он работает на постоянном напряжении.
Резистор — Резистор показывает ограничение протекания тока. Он используется вместе с конденсатором в цепи синхронизации.
Провода и соединения — Символы проводов и соединений включают провод, соединенный и несоединенный провод. Соединённые провода обычно образуют двух-Т-образные соединения, тогда как несоединённые провода представляют собой просто несоединённые пересекающиеся провода.
Конденсатор — Конденсатор представляет собой единицу хранения электрического заряда. Этот символ используется с буквой b, а также может отображаться как фильтр для пропуска сигналов переменного тока и блокировки сигналов постоянного тока.
Логический вентиль — Логический вентиль представляет собой разновидность сигнала процесса, используемого для представления истинного (высокий, 1, вкл., +Vs) или ложного (низкий, 0, выкл., OV). Он также содержит подсимволы, такие как AND, NOT, NAND, NOR и OR.
Полупроводник — Полупроводниковые символы интеллектуальны и обычно используются для обозначения таких компонентов, как биполярный, МОП-транзистор, управляемый выпрямитель, управляемый переключатель, диод, диак, симистор и т. д. преобразуется в кинетическую энергию.
Динамик — Динамик представляет собой цифровой вход, преобразованный в аналоговые звуковые волны. Это одна из основных частей различных продуктов, таких как телефоны и телевизоры.
Катушка индуктивности — Компонент электрической цепи, обладающий индуктивностью. Он также включает различные символы, такие как индуктор датчика положения, половинный индуктор, взаимный индуктор и т. д.

Примеры схем подключения

Вы можете найти все шаблоны схем подключения в сообществе шаблонов EdrawMax.

Цепь двухпозиционного переключателя

В двустороннем переключателе два односторонних переключателя объединены в один. Один из терминалов может быть подключен к любому из двух, но не к обоим одновременно. Преимущество двустороннего переключателя заключается в возможности управлять одним устройством из двух разных мест. Использование двухпозиционного переключателя? Двусторонний переключатель света — это переключатель, который можно использовать в сочетании с другим двусторонним выключателем света для включения и выключения света (или огней) из более чем одного места. 1.Лестница 2.Спальня 3.Ванная 4.Вниз

Схема подключения выключателя света

Сделать электрическую схему выключателя света очень просто. На этой схеме мы должны использовать однополюсный переключатель, который может включать и выключать наш светодиод. Во-первых, мы должны подключить наш фазный провод к одному из концов клеммы выключателя, а затем другую клемму выключателя к свету. Оставшийся нейтральный провод подключаем к другому концу нашего светодиода. Итак, это простая схема подключения светодиодного выключателя. Для более подробной информации схема цепи приведена ниже.

Схема подключения потолочного вентилятора

Создать схему электропроводки для потолка также очень просто. На этой диаграмме мы должны использовать регулятор вентилятора, который может включать и выключать наш вентилятор, а также управлять скоростью вентилятора. Во-первых, мы должны подключить наш фазный провод к одному из концов клеммы регулятора, а затем другую клемму выключателя к вентилятору. Оставшийся нейтральный провод подключаем к другому концу нашего вентилятора. Итак, это простая схема подключения потолочного вентилятора. Для более подробной информации схема цепи приведена ниже.

Как нарисовать электрическую схему с помощью Edraw?

Получив лучшее представление об основной концепции, мы должны теперь продолжить изучение того, как рисовать схему соединений с помощью одного из лучших онлайн-инструментов — EdrawMax. Чтобы сделать схему подключения онлайн, перейдите на официальный сайт Edraw и выполните следующие шаги.

Шаг 1: Первый шаг — зарегистрироваться на EdrawMax Online . Для этого вам необходимо использовать действующий адрес электронной почты и пароль.

Шаг 2: Выберите Электротехника и Базовая электрика. Поскольку создание электрической схемы является электрической концепцией, вам необходимо выбрать Электротехника на боковой панели. Это приведет вас к различным параметрам основного интерфейса, откуда вам нужно перейти к Basic Electrical .

Шаг 3: Создайте шаблон. Следующим шагом будет создание вашего шаблона. Во-первых, вам нужно выбрать + значок Базовая электрика . Этот выбор приведет вас к основному интерфейсу создания диаграммы следующим образом.

Шаг 4: Сделайте схему подключения из разных инструментов.

В этом окне вы можете создать схему подключения, выбрав различные символы схемы подключения из библиотеки символов. Доступны различные символы, такие как путь передачи, квалифицирующие символы, полупроводниковые устройства, переключатели и реле и другие необходимые электрические символы.

Посмотрите это видео, чтобы узнать больше. Если видео не воспроизводится, посетите его на YouTube.
