СХЕМА ПОДКЛЮЧЕНИЯ ДВОЙНОГО ВЫКЛЮЧАТЕЛЯ

22.09.201922.09.2021 от admin

Двойной выключатель для сети 220 вольт имеет похожее внутреннее устройство с классической одноклавишной моделью. По сути, такой механизм является двумя совмещенными одноклавишными устройствами. Правильное подключение его не займет много времени, достаточно лишь разобрать все нюансы правильного соединения проводников.

Итак, для начала нужно купить все необходимое. А именно: выключатель, имеющий две клавиши, коробка монтажная (если производится внутренний монтаж в стену), кабель трехжильный, набор клеммных колодок.

Схема подключения двойного выключателя

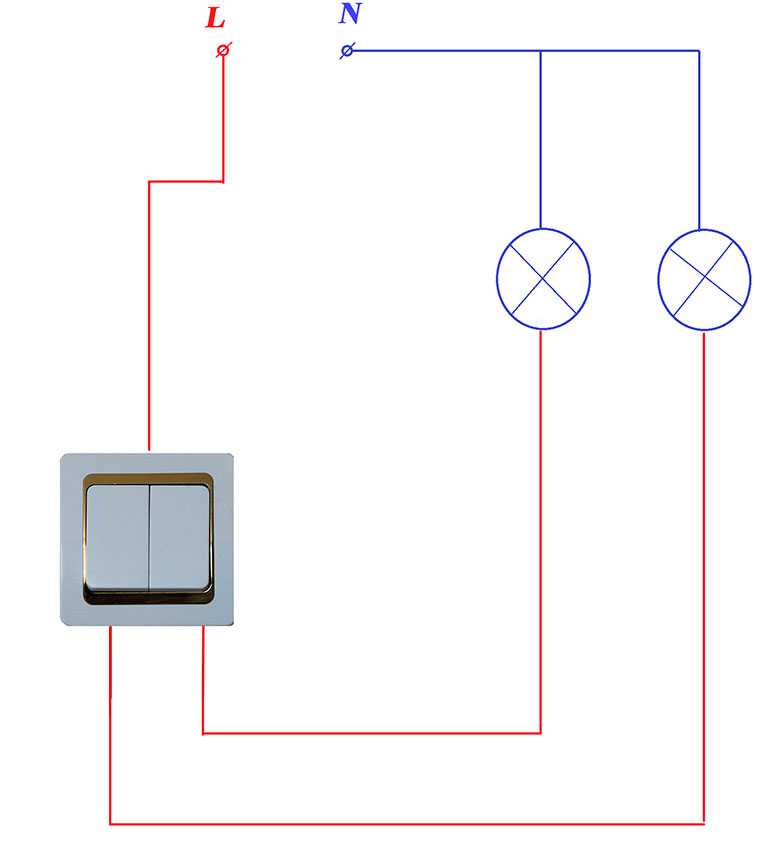

Три варианта схем — все одинаковые по функциям

Двухклавишный выключатель в своих квартирах используют для подключения люстры на несколько лампочек или точечных светильников на потолке. Одна группа точечных светильников или ламп в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до десятка.

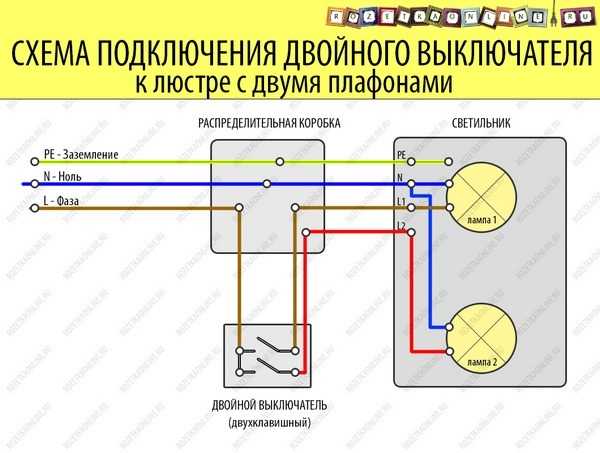

Пример подключения пятиламповой люстры через двухклавишный выключатель

Если один светильник находится в коридоре, а второй в другом помещении — отходящих проводов будет больше, так как на каждую группу пойдет свой провод или кабель. Схема подключения примет другой вид:

С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).

• Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двойного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).
• Ноль (по схеме синего цвета), приходящий в распределительную коробку с квартирного щитка, соединяется сразу с нулем, идущим на группы ламп. То есть нули сразу же идут на лампы. А выключатель коммутирует Только фазы разных групп ламп.

Процесс подключения пошагово

1. Изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
2. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
3. Желательно подключать выключатель таким образом, чтобы центральный контакт располагался в нижней части.
4. Соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
5. Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
6. В выключателе имеется 2 фазных провода, каждый из них соединяется с аналогичным проводником, идущим от светильника.
7. Внутри распределителя, эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
8. В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
9. После всех соединений приступать к пайке и скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

В разрыв, то есть на выключатель, делают именно фазу, а не нуль, потому что такой способ наиболее безопасен. При отключении питания, переведения выключателя в положение «выключено», правильным будет, если на патроне лампы не останется напряжение, а при подключении нуля в разрыв именно это произойдет, и простая замена перегоревшей лампы может превратиться в ежесекундную подверженность опасности поражения электрическим током.

Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм. Подрозетники старого образца имеют диагональ 70 мм, поскольку старые устройства были больше, и плохо подходят под современные модели. К тому же, раньше их изготавливали из металла, а не из пластика. И не забываем использовать кабеля нужного диаметра, о чём было подробно рассказано по ссылке.

Originally posted 2019-09-22 08:25:34. Republished by Blog Post Promoter

схемы + советы по подключению

Комфорт проживания складывается из многих составляющих, среди которых важное место занимает управление системой освещения. Его можно сделать более удобным, установив двухклавишные электроприборы.

Согласитесь, было бы неплохо научиться выполнять такую работу самостоятельно, особенно, если предстоит капитальный ремонт жилья и обновление электропроводки. Но прежде чем подключить двойной выключатель на две лампочки, необходимо определиться со схемой и изучить порядок действий.

Мы поможем вам осуществить задуманное. В статье описаны нюансы реализации разных схем подключения, а также приведен пошаговый инструктаж установки двухклавишного выключателя. Текстовый материал дополнен наглядными иллюстрациями и видео-обзорами.

Содержание статьи:

• Плюсы и минусы двойного подключения
• Как выбрать схему на две лампочки
• Поэтапная инструкция по монтажу
  • Этап #1 – подготовка стен
  • Этап #2 – подключение в распредкоробке
  •  Этап #3 – монтаж светильников
  • Этап #4 – установка выключателя
• Общие рекомендации и полезные советы
• Выводы и полезное видео по теме

Плюсы и минусы двойного подключения

Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.

Примером оптимизированного контура является традиционная организация освещения блока «туалет + ванная комната». Со стороны коридора обычно устанавливают один выключатель, но с двумя клавишами.

Таким образом, светильником в ванной управляют одной клавишей, а лампочкой в туалете – второй. Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно.

Если выключатель установить в простенке между двумя частями санузла, то выбрать клавишу не составит труда – она будет находиться со стороны нужного помещения

Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом. Для удаленных друг от друга помещений разумно использовать отдельные электроустановки.

Двойной выключатель может потребоваться и при монтаже люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.

Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.

С целью экономии электроэнергии необязательно эксплуатировать обе лампочки одновременно. Для создания атмосферы отдыха достаточно включить только одну из них

Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света. При установке единого прибора на две комнаты экономится не только электричество, но сокращается количество монтажных материалов и устройств.

Как выбрать схему на две лампочки

Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.

К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.

На схеме показан вариант с применением двухжильного кабеля, без использования «земли». Нулевую жилу протягивают напрямую к осветительному прибору, а фазу подводят к выключателю, откуда она следует к лампочкам (+)

Это самая простая схема, ее традиционно используют, если необходимо простое управление светильником или целой группой. При включении электроустановки загораются все задействованные источники света. Если люстра или бра с двумя лампами, то включатся обе сразу, по одной их использовать возможности не представится.

А сейчас рассмотрим, что меняется, если одноклавишный прибор заменить двухклавишным. Первая схема для подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для осветительного контура используют двухжильные провода.

Ноль через распредкоробку отправляется прямо к лампам, подключенным последовательно, а фаза уходит на входную клемму выключателя. Но выход уже двойной: с каждой из выходных клемм уходит фазная жила к отдельной лампе (+)

Получается, что одновременно можно задействовать либо одну, либо обе лампочки, воспользовавшись или одной, или двумя клавишами.

Положительный момент – возможность менять интенсивность освещения в одной комнате. Если светильники находятся в разных помещениях, соответственно, можно включать свет в каждой комнате по отдельности или сразу в обеих.

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила и есть «земля».

Как и нулевая жила, заземляющая отправляется в распредкоробку, а затем соединяется с проводами ламп и подключается к металлическим деталям (+)

Заземляющий провод подсоединяют по-другому, если в одном блоке с выключателем находится розетка. Тогда «земля» от электрощитка тянется к распредкоробке, а оттуда – к розетке.

Поэтапная инструкция по монтажу

Условно подключение коммутационного устройства можно разделить на несколько этапов. Начинают с кабелей: если проводка старая, то она обязательно требует замены.

Затем необходимо правильно соединить провода в распределительной коробке, а напоследок — в механизме выключателя. Для монтажа люстры или светильника обычно используют инструкцию, предложенную производителем.

Этап #1 – подготовка стен

Этап рекомендуется пропускать только в том случае, если уже проложена новая проводка с медными жилами подходящего сечения. Когда возникают сомнения, лучше проконсультироваться с электриком.

Для осветительной группы подходит обычный провод ВВГнг с сечением 1,5 мм². Если вместе с освещением подключаются розетки, то лучше сразу брать тот же провод, но 2,5 мм².

В подготовку стен входит штробление, обустройство мест монтажа подрозетников и распредкоробок. На этом же этапе можно установить дополнительный  в электрощиток.

Отдельное защитное устройство пригодится, когда линия освещения потребует ремонта – можно отключить только один контур, остальные будут работать в обычном режиме.

Штробы выбивают перфоратором, циркуляркой и даже вручную, однако для вырезания ровных канавок используют специальный инструмент – штроборез, оснащенный пылесосом

Система  отличается типом проводки. Скрытый способ не применяют, так как он является крайне пожароопасным и требует максимальной изоляции кабелей.

Провода монтируются с наружной стороны, на специальные изоляторы. Вместо внутренних выключателей устанавливают накладные, но принцип подключения жил к клеммам не меняется.

По окончании штробления бетонных, кирпичных, газобетонных стен канавки, в которые укладывают провода, заделывают строительной смесью или алебастром. Затем можно штукатурить и проводить декоративную отделку стен, но месторасположение проводов лучше сохранить на чертеже или схеме – до следующего ремонта.

Этап #2 – подключение в распредкоробке

Распределительная коробка – это камера, где происходит разводка и соединение жил. При установке выключателей или розеток различного типа схема подключения меняется.

Но сначала нужно правильно . Раньше использовались металлические изделия, сейчас выпускают более безопасные и удобные в монтаже пластиковые аналоги.

Существуют внутренние и внешние модели, но работать легче и оперативнее всегда с внешними. Если потребуется срочное расключение проводов по причине замены электроустановки, то для доступа к встроенной распредкоробке придется демонтировать штукатурку, а затем производить ремонт.

Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия.

Схема соединения жил проста: нулевой провод от щитка скручивается с нулями двух подключаемых ламп, а фаза отправляется к выключателю. Две выходные фазы из выключателя идут к лампам – по одной на каждую

Если провод трехжильный – а сейчас чаще всего применяют именно его – то в распредкоробке, аналогично нулевой жиле, происходит скрутка «земли». А если проводка старая, но надежная, то смысла менять ее нет, и нужно использовать подключение, указанное на схематическом изображении.

Существует несколько способов соединения проводов. Самые распространенные – скрутка с последующей изоляцией и .

Пайку применяют крайне редко. Если вы привыкли пользоваться клеммниками, то можно рассмотреть вариант распредкоробки с уже предустановленными клеммами.

 Этап #3 – монтаж светильников

Как производится  с двумя лампами или двух раздельных светильников, зависит от многих факторов:

• модели осветительного прибора;
• готовности проводки;
• основы для монтажа.

Проще всего менять осветительное оборудование, когда провод выведен в месте установки, например, в центре комнаты.

Чтобы установить люстру, необходимо совершить две операции: подвесить осветительный прибор на крючок или кронштейн и правильно соединить провода

Если потолок новый и представляет собой подвесную конструкцию (натяжной, пластиковый или гипсокартонный), то для монтажа люстры следует установить дополнительный крепеж или закладные.

Когда от двухклавишника к светильнику подаются два фазных провода, их подключают поочередно – каждый к своей лампе. Также из распредкоробки протянуты две нулевых жилы – их тоже раскидывают по разным лампам.

Если обе лампочки присоединить к одному и тому же проводу, то они будут включаться/выключаться одновременно, и смысла устанавливать двойной выключатель нет.

При установке двух раздельных ламп в разных комнатах принцип подключения остается прежним, меняется только протяжка проводов от распредкоробки – они направляются в разные стороны. Как правило, комнаты находятся по соседству. Распредкоробку лучше монтировать над выключателем, примерно в 15-20 см от потолка.

Этап #4 – установка выключателя

Ни в монтаже, ни в подключении двухклавишника никаких сложностей нет. Его устанавливают в подрозетник или прямо в стену, зафиксировав лапками или винтовым соединением. Как именно присоединяются провода, показано на фото.

Двойной выключатель всегда подключается только к фазной жиле, идущей от распредкоробки, куда он попадает от электрощитка. Жилу вставляют в клемму, обозначенную «фаза L». От выходящих контактов L1 и L2 фазные жилы идут к лампам (+)

Если в люстре не две, а более ламп, что встречается гораздо чаще, то подключение выполняется по группам. Все лампы делят на две равнозначные или неравнозначные группы, и тогда провод с контакта L1 направляется к одной, а провод с контакта L2 – ко второй.

Условное деление на группы производится в зависимости от желаемой степени освещенности комнаты. Если нужны два режима интенсивности, слабый и яркий, то можно к одной лампе подвести первую жилу, а к остальным вторую. Чтобы достичь максимального уровня яркости, достаточно нажать обе клавиши.

Общие рекомендации и полезные советы

Существует несколько важных моментов, о которых забывать нельзя. Они касаются как монтажных работ, так и выбора оборудования.

Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

Галерея изображений

Фото из

Все работы по подключению электрооборудования в распределительном щите проводят квалифицированные электрики, обслуживающие дом. Самостоятельно вмешиваться в систему безопасности, расположенную на площадке, не рекомендуется

Для наружного типа проводки используют специальные материалы: кабель в прочной изоляции, керамические ролики, на которые он монтируется, и накладной выключатель. Более эстетично смотрятся изделия из одной коллекции

Если нет возможности арендовать штроборез, то канавки можно вырезать и циркуляркой, но это сложное и трудоемкое занятие. Чтобы штробы были ровными, рекомендуется предварительно сделать точную разметку на стенах

Для аккуратной установки выключателей используют подрозетники, как и для розеток. Это полимерные коробки из негорючего материала, которые необходимо закрепить в стенном отверстии. Установка выполняется на крепления, зазоры замазывают алебастром

Чтобы обеспечить собственную безопасность, во время электромонтажа необходимо использовать отвертки и плоскогубцы с изоляцией, а также специальные перчатки и приборы для измерения напряжения в электроустановках – тестеры и индикаторы

Чтобы выполнить скрутку или вставить провода в клеммы, концы жил необходимо освободить от изоляционной оплетки – зачистить. Для этого используют острый канцелярский или строительный нож, а также специальные клещи – стриппер

Традиционно для обозначения нагрузки жил используется цветовая маркировка: фаза – красный, коричневый, черный; ноль – синий или сине-белый; земля – зеленый или желто-зеленый. Однако установленные провода могут быть перепутаны, поэтому необходима перепроверка

Распределительные коробки и подрозетники имеют ограниченное внутреннее пространство, поэтому необходимо отрезать лишние провода. Однако всегда нужно оставлять небольшой запас для последующей замены электрооборудования или переподключения

Монтаж автоматического выключателя в щитке

Монтаж наружной проводки в деревянном доме

Инструмент для вырезания штроб

Оборудование отверстия под выключатель

Инструмент для электромонтажных работ

Как производится зачистка проводов

Цветовая маркировка жил для подключения

Длина проводов в коробках

Не забывайте, что любые действия с электрическими приборами и установками производятся только после отключения электроэнергии на общеквартирном щите. Перед каждой операцией с проводами следует убедиться в том, что контур обесточен.

Если вместо обычного двухклавишника вы захотите установить выключатель бесконтактного типа или прибор с , обязательно изучите схему, так как монтаж таких устройств может отличаться.

Выводы и полезное видео по теме

Как правильно выполнить соединение проводов и установить приборы, лучше всего представить, просмотрев обучающее видео.

Двухклавишник на два светильника:

Нюансы подключения люстры:

Полезные советы по подключению:

Процедуру установки и подключения двойного выключателя можно выполнить без привлечения квалифицированного мастера, однако во время работ следует помнить о правилах безопасности. Перед электромонтажными работами необходимо учесть все факторы и выбрать верную схему.

Есть, что дополнить, или возникли вопросы по подключению двойного выключателя? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Электропроводка однополюсных и двухполюсных автоматических выключателей — мелкое жилищное строительство

Установка стандартного однополюсного автоматического выключателя

Как правило, однополюсные автоматические выключатели на 15 или 20 ампер управляют цепями общего пользования, освещения или небольших бытовых цепей; они также могут управлять печью, насосом для бассейна или измельчителем мусора. На показанной здесь последовательности фотографий однополюсный выключатель устанавливается в подпанель, питание которой отключено.

Сначала подсоедините провод заземления 1 . В подпанели заземление подключается к отдельной шине заземления, соединенной с металлической панелью. Вставьте только один провод заземления под винт с проушиной. Обратите внимание на одинаковый угол наклона всех оснований, под которым они наклоняются к автобусу. Присмотритесь, и вы также увидите, что и заземляющий, и нулевой провода связаны пластиковыми стяжками для поддержания порядка в коробке.

Далее снимите изоляцию с нулевого провода и подключите его к нулевой шине 2 . Поскольку это субпанель, нейтральная шина находится на черном пластиковом кронштейне, который электрически изолирует нейтральную шину от металлической коробки панели.

Защелкнуть однополюсный выключатель на горячую шину 3 . Пятка отбойного молотка садится на пластиковую планку, а затем поворачивается так, что его челюсти входят в зацепление с торчащей вверх металлической шиной. Нажмите вниз, чтобы надежно зафиксировать прерыватель. Зачистите от 3⁄8 дюйма до 1⁄2 дюйма изоляции с конца провода под напряжением, затем подсоедините его к винту с проушиной на конце выключателя 4 . Примечание. Прежде чем подсоединять нагревательный провод, наденьте маркированный кусок оболочки, который идентифицирует цепь, которую он питает. Затяните наконечник прерывателя, чтобы зафиксировать горячий провод.

Перед включением автоматического выключателя проверьте новую цепь на наличие коротких замыканий с помощью мультиметра, как описано в разделе «Коммерческая тайна». Как только вы убедитесь, что в цепи нет коротких замыканий, снимите заглушку выключателя с крышки вспомогательной панели, замените крышку, включите вспомогательную панель и включите новый выключатель.

Установка двухполюсного выключателя

В жилых помещениях двухполюсные выключатели обычно управляют печами, сушилками, плитами, конденсаторами переменного тока и другими крупными потребителями энергии. На последовательности фотографий справа показан двухполюсный выключатель на 30 ампер, установленный в субпанели. Поскольку проводка 120 В / 240 В, как правило, зависит от конкретного устройства, эта цепь питает розетку сушилки. Поскольку электронным компонентам сушилки требуется 120 В, эта 30-амперная цепь была подключена кабелем Romex 10/3 w/grd. В дополнение к двум горячим проводам кабель содержит нейтральный провод и заземление.

Рассчитав, что электрическая система имеет достаточную мощность для добавления 30-амперной цепи и что в вспомогательной панели есть место для двойного выключателя 1 , электрик выключил выключатель вспомогательной панели в сервисной панели, а затем проверил вспомогательную панель. чтобы убедиться, что питание отключено. Сделав это, он снял крышку панели, удалил вырез в корпусе панели, установил кабельный разъем и пропустил через него кабель 10/3 w/grd, затянул кабельный разъем и снял защитную оболочку кабеля.

1) Двухполюсные выключатели крепятся к двум горячим шинам. Слева вы можете видеть пластиковые планки, на которые крепится пятка гидромолота; справа две лопасти горячей шины.

Он подсоединил оголенный заземляющий провод кабеля к шине заземления подпанели, снял изоляцию с конца нейтрального провода и подсоединил его к нулевой шине. Прежде чем защелкнуть двухполюсный выключатель на горячие шины 2 , он убедился, что он приземлится в правильном положении шины A-B, то есть что верхние кулачки двухполюсного выключателя соединятся с шиной фазы A, а нижние челюсти к шине Phase B.

2) Поместите пятку гидромолота на пластиковые планки, затем поверните гидромолот так, чтобы его захваты защелкнулись на лезвиях горячей шины.

После надевания маркированного наконечника на черный горячий провод кабеля электрик соединил его с верхним наконечником выключателя, а затем подключил красный горячий провод к нижнему наконечнику выключателя 3 . Он затянул оба винта, чтобы обеспечить надежное соединение, а затем с помощью мультиметра проверил цепь на наличие коротких замыканий, как описано в разделе «Коммерческая тайна». Обнаружив отсутствие коротких замыканий, он удалил два заглушки выключателя (двухполюсный выключатель) из крышки подпанели, заменил крышку, подал питание на подпанель и включил новый выключатель.

3) Подсоедините провод заземления цепи к шине заземления, провод нейтрали к шине нейтрали, затем два провода под напряжением к наконечникам двухполюсного выключателя.

Выдержки из Wiring Complete, 3-е издание (The Taunton Press, 2017) Майкла Литчфилда и Майкла Макалистера

Доступно в магазине Taunton и на Amazon. com.

Как легко и безопасно подключить двухполюсный автоматический выключатель?

Вам нужна замена нового автоматического выключателя или вы добавляете удлинитель? В любом случае, если вы обязаны установить его, лучше всего узнать, как подключить двухполюсный автоматический выключатель.

Вы можете сделать это, просто отключив питание, сняв крышку панели, зачистив провода цепи, подключив горячие провода к новому выключателю и, наконец, вставив выключатель в панель.

Хотя этот процесс кажется немного сложным, вы обнаружите обратное, когда закончите этот урок. Прежде чем приступить к работе с электрощитом, убедитесь, что присутствует профессиональный подрядчик, или позвольте ему сделать это для обеспечения безопасности.

Содержание

• Что вам понадобится
  • 1. 240-вольт. a Двухполюсный автоматический выключатель
    • Шаг 1. Выключите главный выключатель и проверьте наличие тока
    • Шаг 2. Проверьте электропроводку панели
    • Шаг 3. Зачистите провода цепи
    • Шаг 4. Подключите двухполюсный автоматический выключатель
    • Шаг 5. Сборка панели выключателя
  • Заключение

  Что вам потребуется

  Для установки двухполюсного выключателя не нужны самые дорогие инструменты на рынке. Вам нужно будет только обратить внимание на качество вашего автоматического выключателя, в то время как вы можете найти свои инструменты в типичном ящике для инструментов дома. Основные элементы, которые необходимо иметь, перечислены ниже, прежде чем вы приступите к подключению двухполюсного выключателя.

  1. Автоматический выключатель 240 В

  Двухполюсный выключатель имеет напряжение 240 вольт из-за двух горячих проводов, питающих по 120 вольт каждый. Электропроводка двухполюсного выключателя 240 В на 30 А состоит из двух проводов под напряжением (черного или красного цвета) и провода заземления (зеленого цвета). Кроме того, проверьте этот пост, чтобы узнать, как измерить силу тока на 240-вольтовом автоматическом выключателе, если вам это нужно.

  Планируя замену автоматического выключателя, вы должны изучить особенности, соответствующие требованиям выключателя панели. Например, ваш щит выключателя изготовлен компанией Siemens. По своей конструкции ваш двухполюсный выключатель также должен быть производства Siemens.

  Убедитесь, что автоматический выключатель подходит для вашей электрической системы. Например, использование двухполюсного выключателя для цепей 110 В не рекомендуется.

  2. Средства индивидуальной защиты

  Средства индивидуальной защиты послужат вашей защитой от поражения электрическим током, поскольку вы будете работать в зоне высокого напряжения. При установке выключателя вам потребуются следующие средства индивидуальной защиты:

  • Защитите глаза защитными очками на случай вспышки дуги.
  • Ваши руки не должны касаться панели голыми руками, поэтому закрепите их изолированными перчатками.
  • Наконец, в том месте, где вы стоите, пол должен быть покрыт утепленным ковриком, а еще лучше наденьте пару утепленных ботинок. Это мера предосторожности на случай замыкания на землю. Отвертка PlusMinus

  3. Отвертка PlusMinus

  Этот тип отвертки лучше всего подходит для электрических панелей и клемм благодаря своей универсальности. Это очень удобно для винтов в вашей панели, будь то тип Philips или прорезь. Он обладает высокой устойчивостью к соскальзыванию, что хорошо подходит для работы в труднодоступных местах.

  С другой стороны, вы все равно можете использовать обычную отвертку, если это единственный доступный инструмент. Если вы планируете использовать разные отвертки, я рекомендую использовать инструмент средней длины, который не будет легко соскальзывать и имеет достаточную изоляцию.

  4. Инструмент для зачистки проводов

  Инструмент для зачистки проводов, также известный как инструмент для зачистки кабелей, используется для удаления защитных изоляторов с проводов. Его конструкция заключается в удалении слоя пластиковой изоляции и во избежание повреждения медной проводки внутри.

  Как правило, существуют устройства для зачистки проводов, предназначенные для зачистки проводов от 10-го до 20-го калибра. В вашем случае вы будете работать с проводом 10-го калибра, поэтому купите инструмент, который точно зачистит проводку автоматического выключателя. Инструмент для зачистки проводов Uvital — отличный пример этого инструмента.

  5. Тестер напряжения

  Наконец, для дополнительной безопасности используйте тестер напряжения, чтобы идентифицировать токоведущие части вашей панели, прежде чем прикасаться к ней.

  Вы также можете использовать мультиметр (аналоговый или цифровой). Одним из преимуществ мультиметра является то, что вы можете позже определить, правильно ли вы подключили проводку или наоборот.

  Инструкции по подключению двухполюсного автоматического выключателя

  Теперь, когда вы собрали все необходимые материалы, приступайте к установке автоматического выключателя. Следуйте этим сложным процедурам, не забывая о своей безопасности.

  Шаг 1. Отключите главный выключатель и проверьте ток

  Отключите основной источник питания, выключив выключатель большой силы тока, расположенный в верхней части панели. Затем осторожно открутите винты, удерживающие дверцу панели и накладку.

  После того, как все внутренние провода ваших выключателей будут обнаружены, проверьте, течет ли ток внутри ваших выключателей, используя тестер напряжения. Не забывайте избегать контакта с сервисными наконечниками, потому что они постоянно находятся под напряжением. Убедившись, что главный выключатель обесточен, переходите к следующему шагу.

  Шаг 2. Осмотрите проводку панели

  Прежде чем прикасаться к какой-либо проводке, связанной с установкой выключателя, найдите свободный слот, куда вы поместите двухполюсный автоматический выключатель.

  Как я упоминал ранее, у нас есть два провода или проводника под напряжением, что делает доступным наш двухполюсный выключатель для двух цепей.

  При этом здесь задействованы только два провода питания, за исключением случаев, когда у вас есть миниатюрный автоматический выключатель (MCB), где есть четыре клеммы: 2 для входящего питания и 2 для отходящего питания.

  Шаг 3. Зачистите провода цепи

  С кончика каждого провода, находящегося под напряжением, снимите примерно полдюйма защитной изоляции с помощью инструмента для зачистки проводов. Выполняйте эту процедуру, пока полностью не обнажите медные провода. Повторите процесс с зеленым заземляющим проводом и убедитесь, что все три провода хорошо рассчитаны, чтобы выдержать силу тока выключателя.

  Шаг 4. Подключите двухполюсный автоматический выключатель

  Точно так же, как вы видите на типичной схеме подключения двухполюсного автоматического выключателя, подключите два провода под напряжением к клемме автоматического выключателя — по одному проводу на клемму соответственно.

  Плотно затянув винты клемм, вставьте выключатель в панель горизонтально. Вставьте конец выключателя с выступом в пазы, затем вставьте другой конец в лезвия горячих шин, пока не услышите щелчок, указывающий на то, что он закреплен.

  Не забудьте прикрепить заземляющий провод к шине заземления. Вставьте зачищенный конец в открытый слот и закрепите клеммные винты. В целях безопасности не размещайте несколько заземляющих проводов в одном месте.

  Шаг 5. Соберите обратно панель выключателя

  Теперь можно установить заглушку вместе с дверцей панели обратно в корпус панели. Наконец, восстановите питание и проведите проверку цепи, подключенной к вашему новому двухполюсному выключателю.

  Заключение

  Вам было весело на нашем уроке? Эта статья о том, как подключить двухполюсный автоматический выключатель, имеет важное значение для таких мастеров, как вы, благодаря простым шагам.
