Электропроводка в газобетонном доме своими руками

В данной статье мы собрали множество полезной информации про электропроводку в газобетонном доме. Вы узнаете некоторые азы электромонтажного дела, среди которых следующее: подбор диаметра проводов, сравнение кабельных жил, схемы проводки, планировку разводки проводов, штробление газобетона и многое другое.

Расчет мощности электропотребления и подбор кабеля

Чтобы определиться с характеристиками требуемого электрического кабеля, необходимо рассчитать мощность потребления всех возможных электроприборов в доме. Сразу отметим, что нужно применять именно медные провода.

Для розеточной группы, сечение кабеля должно быть от 2.5 мм. Кв., для освещения – от 1.5 мм. кв. Для подключения мощных электроприборов, таких как бойлер, электроплита, камины и прочее, сечения кабеля должно быть от 4 мм. Кв.

Однопроволочная или многопроволочная жила

Однопроволочная жила кабеля более жесткая, и при частых перегибах ломается. Ее используют именно для стационарный электропроводки, так как она дешевле чем многопроволочная и более проста в монтаже.

Многопроволочная жила очень гибкая, применяется для труднодоступных мест и для подключения переносного оборудования.

Использование трансформаторов и стабилизаторов

Нестабильное напряжение в сети является частой проблемой в домах, и это может стать не только причиной поломки электроприборов, но даже порчи электропроводки.

Решить такие неполадки можно применяя трансформатор напряжения, который представляет из себя статистический электроаппарат, преобразующий напряжение. Заказать такой прибор можно на сайте newet.ru. Принцип трансформатора в том, что он выравнивает и сглаживает скачки напряжения, защищая всю электросистему дома.

Схемы подключения проводки

От схемы подключения зависит надежность электропроводки, удобство использования, и расход провода и комплектующих.

Выделяют следующие виды (схемы) подключения:

  1. Все розетки и лампочки подключены через один автомат.

  2. Все розетки подключены через один автомат, все лампочки – через другой.

  3. В каждой отдельной комнате по автомату на розетки, а всё освещение подключено на другой автомат.

План электропроводки и разводки в доме

План электропроводки является очень важным и ответственным этапом, в котором нужно очень хорошо разобраться самостоятельно, или прибегнуть к услугам специалистов.

На этапе планировки нужно схематически указывать следующие элементы:

  1. Щиток.

  2. Провода.

  3. Розетки.

  4. Светильники(лампочки).

  5. Выключатели.

  6. Автоматы.

  7. Распределительные коробки.

Скрытая и открытая проводка

Скрытая проводка – это вариант, когда провода прячутся в стены, потолок и пол. В стенах делаются штробы, укладываются в них кабеля и замазываются штукатуркой. Гофрированная проводка в полах заливается бетонной стяжкой. На потолках гофрированные кабели закрываются натяжными потолками, пластиковыми панелями и прочими навесными материалами.

Основной смысл скрытой проводки – визуальное восприятие и дополнительные возможности декора.

Открытая проводка – это вариант, когда гофрированные кабеля укладываются снаружи стен в специальные кабель каналы. По полу и потолку кабеля укладываются в плинтуса. На вид такая проводка смотрится не очень приятно, моё субъективное мнение.

И она больше подвержена механическим повреждениям, к примеру, если ее случайно адеть переносимой мебелью. Плюс открытой проводки – быстрая замена и простой ремонт.

Использование гофры

Гофра является дополнительной защитой кабеля и применяется в электропроводке довольно часто. Но всегда ли оправдано ее применение? Давайте разбираться. Многие электромонтажники настаивают на повсеместном использовании гофры, чтобы увеличить себе объем работ и общую стоимость. Но давайте подойдем к этому вопросу логически.

Подумайте, если используется хороший кабель ВВГнг-Ls, который спрятан в газобетонную штробу и заштукатурен, нуждается ли он в гофре? С точки зрения пожаробезопасности гофра в этом случае не нужна, но она может быть оправдана в случае замены кабеля, когда его вытягивают из штробы проволокой. Но далеко не факт, что это получится.

Гофру нужно использовать, если часть кабеля проводится в бетонной стяжке.

Использование гофры обязательно для открытой проводки, и особенно при использовании горючих облицовочных материалов, таких как пластик и дерево.

Монтаж распределительных коробок и розеток

Распределительные коробки, как и розетки, могут быть утоплены в толщу газобетона, а могут полностью выступать на поверхности. Утопленный вариант в газобетоне более предпочтителен, так как это и более пожаробезопасно и практичнее.

Большое отверстие в газобетоне под розетку или распределительную коробку можно сделать при помощи шуруповерта с коронкой. Высверливаются круги и внутренность скалывается молотком.

Штробы под кабеля в газобеотне

Штробы делаются в газобетоне также очень просто, при помощи штробореза или шуруповертом с фрезой. Помните, что штробы должны идти строго вертикально и строго горизонтально, чтобы не запутаться при дальнейшей отделке.

Выпиливая штробы рекомендуем прикручивать направляющие из металлического профиля, это позволит сделать канавки идеально ровными.

Электропроводка в доме из газобетона: видео, фото, схема

Перед выполнением работ по монтажу проводки в газобетонном доме, нужно рассчитать мощность потребления всего дома и по отдельности каждой комнаты. Сумма мощностей всех помещений даст общую потребляемую мощность жилья. Это необходимо для того, чтобы определить характеристики вводного кабеля, электросчетчика, общего автоматического выключателя и автоматов, расположенных по участкам или комнатам. Далее мы расскажем, как должна быть выполнена электропроводка в доме из газобетона. Для читателей сам электрик мы предоставили инструкцию с фото и видео примерами.

  • Выбор схемы
  • Скрытый электромонтаж
  • Открытый электромонтаж

Выбор схемы

Итак, начнем с выбора схемы подключения потребителей. От нее зависит расход провода для электропроводки, количество комплектующих, а так же надежность и удобство эксплуатации смонтированной разводки. Можно рассмотреть три основные схемы проводки в газобетоне:

  • все розетки и осветительные приборы включены через один автомат;
  • все розетки включены через один автоматический выключатель, а освещение через другой;
  • все розетки одной комнаты включены через отдельный автомат, все освещение через другой (не надо забывать, что бойлер, стиральная машина, электроотопление, электроплита — включаются отдельно от других потребителей).

Наиболее подходящий третий вариант. Более подробно вопрос рассмотрен в статье: как разделить проводку на группы. Схема электропроводки в газобетонном доме может выглядеть так:

Далее нужно определиться с видом прокладки проводки: скрытый или открытый. В каждом случае своя специфика выполнения работ и набор комплектующих для электромонтажа.

Скрытый электромонтаж

Газобетон легкий в обработке материал и для прокладки внутренней проводки, в отличии от бетонных стен, особых проблем не вызывает. Режется он легко как штроборезом, так и обычной «болгаркой», только пыли побольше. Этот этап можно выполнить своими руками.

После этого нужно сделать разметку стен под электропроводку, а также установку розеток и выключателей для всего участка. Необходимо соблюдать одно правило: кабельная линия проводится только горизонтально или вертикально, поворачивая вверх или вниз под углом 90 градусов. Никаких диагональных схем прокладки проводки в доме быть не должно.

Согласно составленной схемы электрик создает штробы, вырезает посадочные места под выключатели, розетки, бра, настенные светильники. В подготовленном газобетоне замуровывает электротехнические комплектующие, прокладывает провода, крепит их в штробах с помощью хомутов, как показано на фото ниже. После этого заполняет пустоты строительным раствором, выравнивает.

У некоторых хозяев возникает вопрос, как проложить кабель в стене с применением внутренних кабель-каналов или электротехнической гофры. В этом случае нужно делать штробу глубже и шире (по размерам гофры). Крепят её обычно на клипсы или дюбель хомуты, что в некоторых случаях ускоряет электромонтаж.

Однако не стоит считать, что таким образом вы сможете заменить проводку в случае её повреждения, не вскрывая стену. Вытянуть кабель из гофры, в большинстве случаев затруднительно и электромонтаж в гофре не предназначен для обеспечения сменяемости электропроводки, а является лишь способом её прокладки и дополнительной защитой.

Как провести электричество по потолку? Если стены в доме выполнены из газобетона, то потолок может быть выполнен:

  • монолитным;
  • установлены железобетонные перекрытия;
  • смонтированы деревянные перекрытия.

В зависимости от вида межкомнатного перекрытия нужно выбрать способ, как сделать соединение проводов к люстрам, потолочному освещению. Если потолок монолитный, то при его изготовлении должны были предусмотреть каналы для прокладки электропроводки. В этом случае достаточно воспользоваться готовым решением. В случае установленных железобетонных перекрытий заводского изготовления – можно воспользоваться технологическими отверстиями, которые заранее предусмотрены. Если же это деревянные перекрытия, то необходимо провести открытую прокладку с выполнением всех требований ПУЭ. О том, как провести электропроводку в деревянном доме, мы рассказывали в отдельной статье.

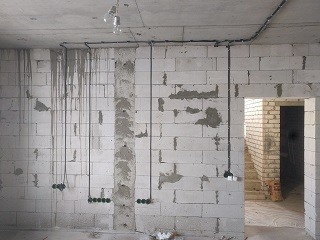

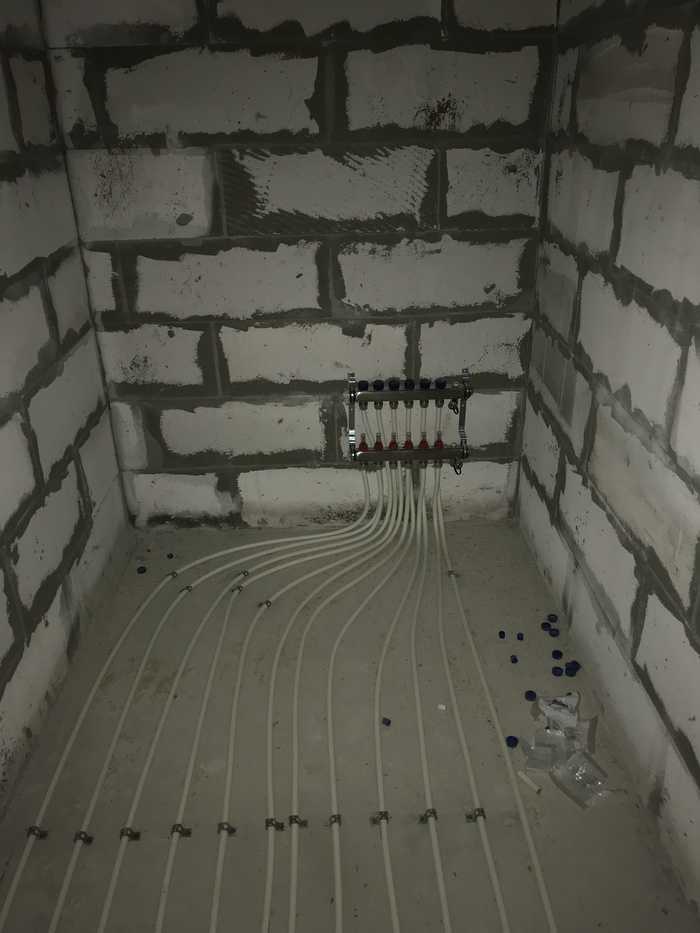

На фото ниже демонстрируется еще один популярный вариант разводки электрики в газобетонном доме — по полу:

В этом случае кабель нужно дополнительно защитить черной гофрой (она более прочная). О том, как проложить проводку по полу, мы также рассказывали отдельно.

Открытый электромонтаж

Прокладка открытой электропроводки в доме из газобетона проводится в случае ограничения по времени и нежелании пылить. Этот вид выполнения работ намного проще и может применяться для стен как из газоблока, так и деревянных, согласно требованиям ПУЭ. Все комплектующие приобретают для открытой проводки, провода должны быть рассчитаны на максимальную расчетную нагрузку и иметь двойную изоляцию из трудновоспламеняемого материала. Все розетки, выключатели, соединительные коробки устанавливают на поверхность стены и закрепляют их. Под них устанавливают прокладки из асбеста, металла или другого несгораемого материала. Хотя современные изделия изготавливаются из трудновоспламеняемых или не поддерживающих горение материалов и предполагают установку без прокладок (обращайте внимание на инструкции или консультируйтесь у специалиста).

Кабель рекомендуем выбрать ВВГнг-LS, он является негорючим. Вся разводка и монтаж выполняется подобно монтажу скрытой электропроводки в газобетоне, за исключением того, что провод прокладывают по поверхности стены в плинтусе, желобах, гофре или на диэлектрических изоляторах.

Соединение проводников выполняют с помощью клеммников, сварки, пайки или опрессовки. Скрутки недопустимы (Глава 2.1. ПУЭ п. 2.1. 21).

Выполнение работ по монтажу проводки в доме из газоблока должен проводить специально обученный персонал — электрик, во избежание возможных неисправностей в процессе эксплуатации. На видео примерах ниже доступно рассмотрены все этапы прокладки электрики в газобетонном доме:

Вот и все, что хотелось рассказать вам касательно данного вопроса. Надеемся, теперь вы знаете, как провести электропроводку в доме из газобетона своими руками!

Будет интересно прочитать:

  • Сколько кабеля нужно на дом
  • Что делать сначала: электрику или штукатурку стен
  • Ошибки при электромонтаже
  • Как сделать штроборез своими руками

Ремонт подземной проводки (сделай сам)

Обновлено: 01 декабря 2022 г.

Сделайте соединение, которое прослужит дольше, чем провод

Следующий проект›

Семейный мастер на все руки

Случайно перерезал подземный электрический провод? Самый простой способ отремонтировать его — использовать комплект для подземного соединения, в котором используется нержавеющий разъем для ремонта и герметизации разрыва.

Эксперты DIY журнала The Family Handyman Magazine

Оценить ущерб

Если вы копаете ямы на заднем дворе, вам следует за несколько дней до этого позвонить по номеру 811, чтобы отметить все подземные коммуникации. К сожалению, проводка в частном владении не будет маркирована, поэтому задеть электрический кабель все же возможно. Это особенно вероятно, если вы копаете землю между домом и отдельно стоящим гаражом, сараем или фонарем во дворе. Однако, если вы перережете линию электропередач, это легко исправить. Вот как.

Сначала отключите питание электрического устройства, питаемого оборванным кабелем на щитке. Затем выкопайте 12 дюймов с каждой стороны разрыва провода и осторожно проложите себе путь к кабелю. Вы найдете кабель на глубине от 12 до 24 дюймов. Когда вы найдете кабель, используйте бесконтактный детектор напряжения, чтобы убедиться, что питание отсутствует.

Если у вас повреждена линия метро и вы не знаете, где разрыв, наймите электрика с подземным локатором обрыва/короткого замыкания. Электрик сможет найти и пометить подземный кабель, определить, насколько глубоко он проложен, и с точностью до нескольких дюймов определить, где существует проблема.

Два комплекта для сращивания

Комплекты для сращивания в подземных сетях переменного тока бывают двух видов: термоусадочная трубка и экран, заполненный гелем. Оба используют латунный соединительный блок для соединения проводов. Но они отличаются тем, как они защищают соединение.

Наиболее распространенный тип комплекта для защиты сращивания с помощью 8-дюймового соединителя. длина термоусадочной трубки, заполненной водонепроницаемым термоклеем. (Здесь показан Gardner Bender HST-1300, доступный благодаря нашему сотрудничеству с Amazon.com). Наденьте трубку на кабель, прежде чем подсоединять провода к блоку сращивания. Затем наденьте трубку на разъем и усадите ее с помощью фена (лучше всего) или горелки (аккуратно!). Другой тип представляет собой гофрированный пластиковый экран, заполненный инкапсулирующим гелем. (Комплект Tyco Electronics PowerGel WrapAround UF Splice Kit, также доступный на Amazon.com, является одним брендом). Он в два раза дороже, но устанавливается намного быстрее, защищен от дурака и очень долговечен.

Соединение термоусадочной трубки

Наполненный гелем пластиковый соединительный экран

Ремонт термоусадочных трубок

Подземный соединитель

Используйте соединительный блок для фиксации разорванного кабеля.

Фото 1. Соедините провода

Вставьте провода в разъемы сплайс-блока, убедившись, что цвета совпадают, затем затяните винты.

Фото 2. Герметизация соединения

Наденьте термоусадочную трубку на разъем. Используйте тепловую пушку, чтобы усадить его и герметизировать соединение.

Замените весь участок кабеля, который вы выкопали, кабелем UF (подземный фидер) того же калибра. Отрежьте кабель примерно на 12 дюймов с каждой стороны разрыва. Затем снимите оболочку на 2 дюйма и изоляцию провода на 5/8 дюйма. Используйте два специальных комплекта для подземных сращиваний (продаются в домашних центрах) для соединения новой секции кабеля. Наденьте термоусадочную трубку на один конец кабеля, затем подключите провода к латунному разъему (фото 1). Сделайте это на обоих концах нового кабеля. После замены поврежденного кабеля и соединения проводов разъемами наденьте на каждый разъем термоусадочную трубку (Фото 2). Нагрейте трубку с помощью фена, пока она не сожмется плотно на разъеме, а герметик не начнет пузыриться на конце.

Ремонтный комплект для сращивания, заполненный гелем

Фото 1. Поверните и потяните, чтобы отделить

Возьмитесь за каждый из боковых проводников плоскогубцами. Затем поверните руки в противоположных направлениях, чтобы начать разрыв. Потяните проводники на 180 градусов друг от друга, чтобы разделить и обнажить длину 1-1/2 дюйма. Зачистите 3/4 дюйма изоляции от черного и белого проводов.

Фото 2: Сопоставьте цвета и соедините

Вставьте черные провода в противоположные концы латунного корпуса и затяните винты. Затем сделайте то же самое для белого и оголенного медного провода.

Фото 3: Поместите сращивание на экран

Поместите сплайс-блок точно по центру на экран, заполненный гелем. Очистите любой мусор, который мог попасть в гель. Затем нажмите соединение в гель.

Фото 4: Сверните и защелкните

Оберните защитный экран вокруг соединения и совместите пластиковые защелки. Защелкните защелки, начиная с центра и двигаясь к краям. Затем установите стяжки и затяните плоскогубцами.

Фото 5: Отметьте место

Обвяжите стык яркой геодезической лентой и засыпьте отверстие землей. Замените траву и обрежьте ленту на уровне почвы, чтобы вы могли снова ее найти.

Начните с вырезания поврежденных участков. Затем обрежьте, разделите и зачистите концы закопанного кабеля (Фото 1). Сделайте то же самое для дополнительного отрезка кабеля (при необходимости). Далее закрепите провода в латунном держателе (Фото 2). Найдите сплайс-блок в защитном щитке (Фото 3). Оберните экран вокруг соединения и закрепите его (Фото 4). Затем повторно включите цепь, чтобы убедиться, что соединение работает.

Чтобы в будущем было легче найти стык, пометьте его яркой геодезической лентой (Фото 5). Затем снова засыпьте яму.

Сращивание низковольтного кабеля

Помимо подземного силового кабеля, также можно разрезать низковольтный осветительный, поливной и телефонный кабель, а также коаксиальный кабель. Поскольку они низковольтные, у вас может возникнуть соблазн просто скрутить провода и обмотать место соединения изолентой. Это не сработает. Вместо этого отправляйтесь в домашний центр и получите пару низковольтных разъемов для прямого захоронения. Они полагаются на гель для герметизации соединения, чтобы предотвратить проникновение воды и коррозию.

Для многожильного кабеля низкого напряжения, например, для освещения, используйте проволочную гайку/трубку, заполненную гелем. Поверните проволочную гайку, вставьте соединитель в трубку, пока гель не начнет вытекать из верхней части, затем защелкните крышку. Для сплошного ирригационного и телефонного провода вставьте провода в разъем, заполненный гелем для прокалывания изоляции, и защелкните его.

Муфты низковольтных кабелей
