Как работает электрический котел? | Статьи

Обогревать помещение с помощью электроэнергии – один из самых экологичных и безопасных способов. Если нет доступа к газу или центральному отоплению, можно выбрать электрический котел. Эти приборы отличаются высокой мощностью и качеством, на рынке представлен широкий модельный ряд, однако выбирать котел нужно внимательно.

Достоинства и недостатки электрических котлов

Плюсы:

это оптимальное решение, если нет газоснабжения и центрального отопления;

у большинства моделей простой монтаж и установка;

котел долго служит;

не требуются дополнительные устройства вроде дымохода;

нет проблем с устранением неполадок, возникающих при использовании;

не воспламеняется и не выделяет опасных газов;

один из самых безопасных отопительных приборов;

высокое кпд.

Недостатки:

при полном отключении электричества дом перестает снабжаться теплом;

в жилье со старой и некачественной проводкой электрокотел лучше не устанавливать;

содержание некоторых моделей обходится дороже, чем у газового котла.

Есть нюансы использования разных видов электрических котлов. Их можно разделить на три вида, в зависимости от того, какой нагревательный элемент включён в конструкцию. Это могут быть электроды, индукционная катушка или ТЭНы.

Электродный котел, положительные стороны:

подойдет даже для помещения, в котором мало места – по сравнению с другими котлами электрокотел небольшой;

не потребляет много электричества;

безопасен, долговечен;

имеет простую конструкцию;

не требует дополнительного ухода.

Отрицательные стороны конструкций с электродами:

электроды надо регулярно обновлять, потому что они деформируются, на них образуется накипь;

жидкость, циркулирующая в котле, обязательно должна содержать соли, дистиллированная вода не подходит;

чтобы котел нормально вырабатывал тепло, процент солей в воде надо регулярно контролировать;

котел нельзя настроить, чтобы он работал в половину мощности, есть только функции включения и выключения.

Достоинства котлов с индукционной катушкой:

в котел заливают не только воду (и не только с конкретными характеристиками), также применяют масла и другие незамерзающие жидкости;

срок эксплуатации от 30 лет и выше;

хорошая производительность устройства, почти 100% коэффициент полезного действия;

нет рисков, связанных с эксплуатацией, безопасное использование;

не нужен специальный уход.

Недостатки:

относительно непростой монтаж устройства;

цена может показаться немного завышенной.

Котлы с ТЭНами – классика среди электрических котлов. Плюсы:

долговечность в работе;

помещение нагревают равномерно;

теплоноситель почти моментально прогревается до нужной температуры;

с подключением к трубам может справиться не специалист;

требуется минимальный уход в процессе эксплуатации.

Минусы:

без подготовки воды образуется накипь, которая мешает правильной работе;

электропроводка должна быть качественной, иначе могут возникнуть проблемы при эксплуатации;

когда ТЭН выходит из строя, менять его надо целиком.

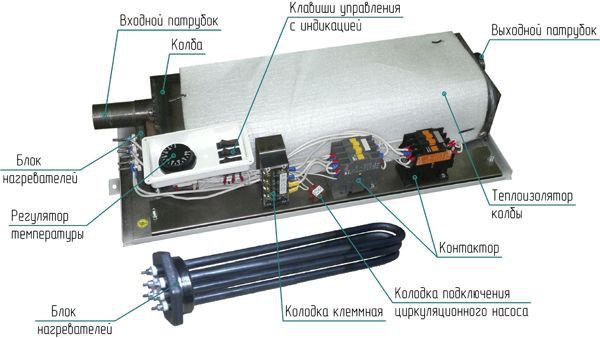

Устройство электрокотла

Электрические котлы представляют собой стальной резервуар, в который заливается вода или другая жидкость. В него вмонтированы устройства, нагревающие теплоноситель. Это могут быть трубчатый электронагреватель, индукционная катушка или электроды. Для присоединения к трубам системы отопления в конструкции предусмотрены патрубки.

Есть и дополнительные комплектующие, отвечающие за автоматику, контроль работы прибора, скорость и мощность работы, безопасность. Например, в котле Stout есть датчики температуры теплоносителя, которые при изменении показаний отправляют сигнал на блок управления.

ТЭНы в конструкции установлены в оболочках, есть аварийный термовыключатель, который срабатывает в экстренных случаях. Избегать аварийных ситуаций поможет зажим для заземления. Котел помещен в кожух. Также в моделях Stout есть циркуляционный насос, который обеспечивает бесперебойное движение теплоносителя по отопительной системе.

Котел с ТЭНом

Трубчатый электронагреватель расположен внутри резервуара и должен быть полностью покрыт водой во избежание выхода из строя. Главная деталь этого нагревательного элемента – трубка (или спираль) со стержнем внутри. Вокруг вольфрамового стержня уложен кварцевый песок.

На спираль поступает электрический ток через контакты, к которым присоединены провода. Деталь становится горячей благодаря высокому сопротивлению и нагревает теплоноситель, перемещающийся в отопительной системе. Для быстрого перемещения воды по трубам от и к нагревательному элементу производитель устанавливает электрический насос.

В качестве теплоносителя можно использовать дистиллированную воду или антифриз. Трубка с кварцевым песком располагается параллельно или перпендикулярно дну. С помощью котла можно регулировать температуру в помещении и поддерживать на определенном уровне. Электрические тэновые котлы снабжены датчиками, реагирующими на любое изменение условий работы.

Электродный котел

С помощью электродов, подключённых к фазе, ионизируется теплоноситель. За счет этого обогревается дом. Сам котел компактен, но, несмотря на это, справляется с большими объёмами воздуха в помещении.

Нельзя использовать дистиллированную воду или другую жидкость, не содержащую соли металлов. Именно благодаря солям заряжаются частицы воды, движение которых и сопротивление нагревает воду.

Сверху агрегат покрыт изоляцией, не дающей току выходить наружу. Электроды подсоединены к «фазе», бак – к «нулю». Котел выпускается в форме цилиндра.

Устройство отличается надежностью, но регулировать температуру воздуха не получится – электродный котел работает только на полную мощность. Когда становится слишком жарко, обогреватель отключают от сети, а потом, когда помещение охладится, включают вновь.

Индукционный

Индукционный котел компактен и рассчитан на длительное использование. Нагревательным элементом служит индукционная катушка с металлическим сердечником внутри. Именно он передает тепло воде или другому теплоносителю, сама катушка не нагревается.

При использовании возможно появление накипи. Для того, чтобы этого не происходило, используют дистиллированную воду или антифриз.

Катушка содержит определенное количество витков, располагается вертикально, от самого дна цилиндрического резервуара до его верха. Работать начинает после подачи на неё электроэнергии. Сердечник согревают вихревые токи.

Коэффициент полезного действия у индукционных котлов до 100% не доходит всего на 1 пункт. Теплом, выделяемым обогревателем, можно управлять. Для этого используют тиристорные пускатели. У индукционных котлов большая производительность, можно приобрести агрегат с мощностью до 60 кВт.

Разновидности электрокотлов

Котлы разделяются по принципу действия: использующиеся только как обогреватели или также обеспечивающие горячее водоснабжение – одноконтурные и двухконтурные.

Электрокотлы могут быть напольными и настенными. В зависимости от того, где применяются – промышленные и бытовые. И, наконец, в зависимости от тепловой мощности и напряжения электроэнергии – трехфазные (от 6 кВт) и более простые однофазные.

Критерии выбора электрического котла для частного дома

Разобравшись во всех нюансах, выбрать электрический котел значительно легче. Обычно при покупке опираются на следующие критерии;

мощность;

цена;

тип нагревательного элемента;

производитель;

возможность управления и дополнительные функции;

размер и особенности установки.

Сначала необходимо рассчитать мощность электрокотла. Брать самый мощный котел без расчёта мощности, даже если помещение кажется очень холодным опрометчиво. Если потолки меньше 3 м, примерная мощность агрегата 1 кВт на 10 кв. м.

Следует определить потерю тепла сквозь стены, окна и двери с учетом температуры в помещении и снаружи. Надо также измерить окна, знать толщину и материал, из которого сделаны стены. Дополнительно, если речь идет о многоэтажном строении, надо уточнить толщину перекрытий, и из чего они сделаны.

Расчеты производятся раздельно, затем складываются. Для определения тепловых потерь используется следующая формула: разница температур снаружи и внутри умножается на объем помещения.

Как только вычисления произведены, нужно прибавить к результату 20%. Это люфт, чтобы не возникла ситуация, что мощности едва хватает. Для более точного результата можно обратиться в компанию, которая рассчитывает теплопотери.

ТЭНовые устройства дешевле остальных, но это не значит, что они уступают по качеству. Они удобны тем, что можно использовать разные жидкости в качестве теплоносителя. И ими можно управлять.

Тип нагревательного прибора выбирается в зависимости от принципов работы. Все они подробно описаны выше. Электродные котлы наиболее современные и безопасные, но температуру в помещении с ними нельзя настраивать.

В работе индукционных систем может не устроить магнитное поле. Работу ТЭНовых котлов легко регулировать, они недорогие и простые в использовании, но чаще ломаются, чем электродные.

Не во всех частных домах есть возможность поместить громоздкий обогреватель. В таком случае стоит обратить внимание на компактные, а также настенные модели.

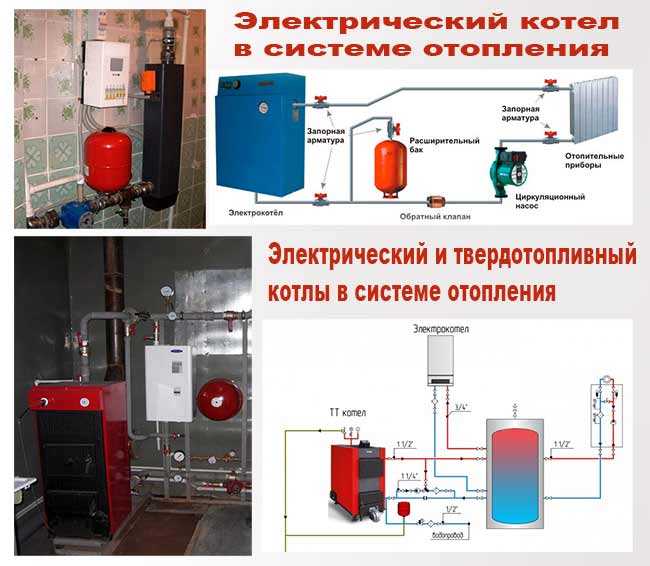

Особенности установки электрического котла

Электрический котел не подходит для ванной комнаты – его нельзя устанавливать во влажном помещении. На кухне тоже лучше не монтировать котел не рекомендуется держать рядом со взрывоопасными веществами. В очень пыльном помещение установка электрического котла тоже нежелательна.

Электрокотел устанавливают таким образом, чтобы был доступ к коммуникациям. Для отопительного прибора лучше выделить отдельный автомат, чтобы не перегружать сеть. При установке не надо забывать о заземляющем контуре. Место для монтажа должно быть не только безопасным, но и удобным, чтобы лучше управлять устройством.

Особенности и принцип работы электрокотлов разных типов

Содержание

Особенности и принцип работы электрокотла для отопления дома
Особенности ТЭНового электрокотла
Электродные котлы: основные особенности
Особенности и принцип работы индукционных электрокотлов
Основные характеристики электрокотла
Экономичный электрокотел для отопления

Электрический котел отопления для дома позволяет быстро нагревать воду и, благодаря этому, обеспечивать теплом любые помещения. Электрокотел отопления отличается высоким качеством, долговечностью и легкостью установки. Однако перед покупкой такого оборудования нужно знать ряд особенностей, в соответствии с которыми должен осуществляться выбор электрокотла, чтобы он был эффективным и экономным. Несмотря на достаточно высокую стоимость электроэнергии, при отсутствии подключения дома к газопроводу обогрев электрическим котлом является достаточно хорошим решением для отопления частного дома. Достаточно часто электрический котел выбирают для отопления дачного дома. Более того, электрические котлы покупают и городские жители, проживающие в многоквартирных домах, для отопления своих квартир. В данном случае электрокотел используется как дополнительный источник тепла в случае отключения центрального отопления.

Электрический котел может быть оснащен отдельным шкафом для автоматики.

Особенности и принцип работы электрокотла для отопления дома

При меньшем энергопотреблении, электродный котел нагревается быстрее.

Чтобы правильно сделать выбор электрического котла и понять, на самом ли деле отопление при помощи электроэнергии выгоднее применения других приборов для отопления, нужно проанализировать существующий показатель КПД такого оборудования. Именно с помощью этого критерия можно понять, насколько электроэнергия способна трансформироваться в тепловую энергию и как данный процесс происходит.

Все производители, предлагающие электрические котлы для отопления дома, а также магазины, продающие их, в большинстве случаев указывают на высокий КПД своего оборудования. Следует отметить, что практически все электрические котлы для отопления дома имеют примерно одинаковый КПД, который составляет 95-98%. Поэтому не нужно верить утверждениям о том, что какой-либо компании-производителю удалось создать самый экономичный электрический котел для отопления дома, использовав современные технологии и уникальные разработки. Это просто маркетинговый ход, с помощью которого производители пытаются заставить вас выбрать именно их продукцию.

Пока что ни у кого не получилось обмануть закон сохранения энергии. Электроэнергия, с помощью которой работают электрические котлы отопления для дома, превращается в тепловую. Важным преимуществом электрокотла отопления для дома является то, что для него не нужно устраивать котельную (отдельное помещение, как для газовых и твердотопливных котлов отопления).

Все электрокотлы для отопления дома можно разделить на 3 основных типа, исходя из метода нагрева теплоносителя: индукционные, электродные и ТЭНовые электрические котлы.

Все они имеют ряд характеристик, благодаря которым их можно легко отличить друг от друга и выбрать подходящий электрокотел для отопления именно вашего дома. К примеру, существуют настенные и напольные агрегаты, однофазные и трехфазные, одноконтурное и двухконтурное оборудование.

Электрические котлы достаточно часто используются для создания систем горячего водоснабжения.

Особенности ТЭНового электрокотла

ТЭНовый котел содержит всю пускорегулирующую аппаратуру и не занимает много места.

Данный электрокотел для отопления дома работает по принципу электрочайника. Разогрев воды осуществляется с помощью ТЭНов. Этот нагревательный элемент имеет свою отличительную особенность: нагревание теплоносителя осуществляется при помощи проточного режима. С его же помощью обеспечивается нормальная циркуляция воды в системе отопления дома.

Многие специалисты будут советовать вам выбрать именно такой электрокотел, так как он обладает множеством преимуществ. Прежде всего выбрать такое оборудование стоит из-за его великолепного дизайна, благодаря которому агрегат можно повесить на стену и он не будет занимать много места. ТЭНовый электрокотел достаточно просто монтировать, он имеет в своем арсенале пусковую и терморегулирующую арматуру, которая дает возможность поддерживать нужную вам температуру воды в желаемом режиме.

В зависимости от конструкции, на этом оборудовании используются сразу 2 типа датчиков. Один из них позволяет поддерживать в помещении изначально заданный температурный режим, на основании того, до какой температуры нагрет системный теплоноситель. А при помощи другого датчика вы сможете сами выбрать и установить желаемую температуру воздуха в комнате.

Если вы ищете недорогое, качественное и универсальное оборудование, отдайте свой выбор в пользу ТЭНового электрокотла. Вы сможете отключать и включать определенные ТЭНы, регулируя тем самым употребляемую мощность.

Конечно же, у такой системы есть и определенные недостатки. Самый главный — появление накипи на нагревательных элементах, что приводит к постепенному уменьшению тепловой отдачи и увеличению употребления электроэнергии.

Электродные котлы: основные особенности

Электродные котлы имеют модификации для однофазной или трехфазной сети.

Перед тем как отдать свой выбор в пользу электродного котла, обязательно изучите его особенности и принципиальные отличия от оборудования других типов. Главным отличием в данном случае является то, как нагревается теплоноситель. Функции элементов, разогревающих агрегат, выполняют электроды, которые передают силу электрической энергии тепловому носителю, нагревающемуся от своего же сопротивления в момент, когда по ней проходит электрический ток. При помощи этого метода можно расщепить молекулы воды на ионы, которые затем направляются в сторону соответствующих электродов.

Нельзя оставить без внимания и тот факт, что перемещение ионов никак не провоцирует образование накипи на электродах, так как полярность данных элементов корректируется исходя из частоты, характерной для этой сети.

Среди главных преимуществ, на основании которых можно отдать выбор в пользу такого оборудования, можно отметить такие качества, как компактность, безопасность, небольшая стоимость и постепенный выход на основную мощность.

Среди недостатков, ограничивающих выбор подобного оборудования, нужно отметить обязательную водоподготовку. Помимо этого, здесь нельзя использовать незамерзающие жидкости как теплоноситель. Помимо этого, нужно поддерживать нормальную циркуляцию жидкости. В случае ее снижения вода в котле начнет попросту кипеть, а в случае увеличения агрегат может не запуститься.

Особенности и принцип работы индукционных электрокотлов

Отсутствие нагревательного элемента только повышает КПД котла.

Эта разновидность электрокотлов для отопления дома использует для работы такой метод, как электромагнитная индукция. Внешне такие котлы похожи на трансформатор, помещенный в предварительно подготовленный металлический корпус. Катушка установлена в специальном герметичном помещении, благодаря которому исключается возможное взаимодействие с теплоносителем, циркулирующем в корпусе этого отопительного оборудования.

Вторичная обмотка осуществляется при помощи сердечника, который самостоятельно нагревается и в то же время нагревает теплоноситель, циркулирующий в этой системе. Несмотря на тот факт, что в индукционном котле отопления нет нагревательного элемента, КПД оборудования от этого только возрастает. Самыми лучшими подтверждениями эффективности работы данных агрегатов являются положительные отзывы покупателей, которые рекомендуют отдавать выбор в пользу именно этого оборудования.

Производители данных котлов предлагают вниманию своих покупателей индукционное оборудование, функционирующее благодаря промышленной частоте электротока и высокочастотному току, создающемуся при помощи специальных преобразователей. Именно по этой причине в данном случае становится невозможным значительно уменьшить размеры данного отопительного оборудования.

Внешний вид индукционного котла.

Индукционные котлы обладают рядом преимуществ, благодаря которым покупатели часто отдают выбор именно в их пользу. Так, данные агрегаты не нуждаются в установке нагревательных элементов, следовательно, исключаются связанные с ними поломки. У таких отопительных приборов нет разъемных соединений, что исключает появление протечек. Накипь, даже если и появляется, то в незначительных количествах. Такое оборудование может работать с использованием незамерзающей жидкости. Стоит отметить и тот факт, что данный агрегат полностью безопасен в таких вопросах, как электробезопасность. Среди недостатков подобного оборудования следует отметить крупные габариты и достаточно высокую стоимость.

Основные характеристики электрокотла

Перед тем как выбрать электрический котел, нужно изучить основные характеристики данного оборудования. В первую очередь необходимо сделать расчет мощности электрокотла для отопления дома, чтобы ее хватило на отопление во всех помещениях здания. Необходимая мощность оборудования рассчитывается по следующему принципу: считается, что на каждые 10 кв. м отапливаемой площади при высоте потолка в 2,5-3 м для поддержки комфортной температуры нужно не менее 1 кВт электроэнергии. Так что, исходя из площади вашего дома, можно рассчитать необходимую мощность электрического котла.

После подсчета мощности нужно определиться, хватит ли выделенной на дом мощности электрической энергии при эксплуатации выбранного вами оборудования, и обратить внимание на наличие заземления и состояние электропроводки. В случае соблюдения всех условий следующим важным этапом станет выбор комплектации оборудования.

Современные поставщики стараются обеспечить своего покупателя полным комплектом оборудования. Электрический котел поставляется вместе с насосом для циркуляции теплоносителя, расширительным баком, программатором. Каждый агрегат комплектуется устройствами защиты и кабелем для его подключения.

Покупатель, который решает выбрать такое оборудование, в большинстве случаев получает в свое распоряжение готовый к установке и подключению электрический котел отопления.

Экономичный электрокотел для отопления

Температурный режим котла может задаваться программатором.

Использование электрических котлов для отопления, ввиду постоянного повышения стоимости электроэнергии, требует особого внимания к ее расходу. Естественно, что в процессе выбора отопительной установки, кроме мощности, нужно обращать внимание и на ее экономичность, т.е. при максимальном качестве работы электрокотел для отопления дома должен расходовать как можно меньше электроэнергии.

Для того чтобы снизить расходы на электроэнергию, нужно иметь возможность регулировки температурного режима в помещении. Для этого нужно выбрать электрический котел с возможностью ступенчатой регулировки мощности, что позволит не использовать полную мощность агрегата в периоды, когда она не нужна.

Еще одна хорошая возможность получения существенной экономии электроэнергии заключается в установке в систему отопления дома дополнительных устройств, дающих возможность устанавливать температуру в каждом помещении отдельно. Данные устройства называются программаторами. Они способны в автоматическом режиме устанавливать и поддерживать заданный температурный режим в помещениях по графику, установленному владельцем дома.

Помимо экономии электроэнергии, такие устройства, как программаторы, еще используются и для повышения комфорта в доме. При отсутствии людей в помещении программатор поддерживает температуру на минимальном уровне, а в заданное владельцем время включает оборудование на мощность, требуемую для качественного обогрева дома. Стоимость таких приборов не очень высока и окупается за весьма короткое время, так как их работа позволяет существенно сэкономить на потреблении электроэнергии.

Прекрасным способом снизить расход электроэнергии является применение системы, устанавливающей зависимость работы отопления от температуры наружного воздуха. Некоторые разработчики электрокотлов заранее предусматривают установку такой системы.

Таким образом, если принять во внимание все характеристики электрокотла, правильно подобрать дополнительное оборудование и качественно утеплить дом, то использовать электрическое оборудование становится не таким дорогим удовольствием.

Как работают электрические котлы?

Опубликовано 5 октября 2021 г.

Как работают масленки/нагреватели Electric B ?

В течение многих лет большинство домохозяйств Великобритании полагались на газовые котлы для обеспечения своих домов отоплением и горячей водой.

Тем не менее, это должно измениться, когда Великобритания поставила перед собой цель стать к 2050 году углеродно-нейтральным или нулевым выбросом углерода, и, как следствие, в ближайшие годы растет давление на поэтапный отказ от газовых котлов.

Кроме того, более 2 миллионов домохозяйств в Великобритании не имеют доступа к магистральной газовой сети, а огромное количество других объектов не могут использовать газ из-за ограничений на использование дымоходов в старых / внесенных в список зданий.

По этой причине электрические котлы и обогреватели являются популярной и растущей альтернативой газовому отоплению.

Но как именно они работают?

Как работают электрические котлы?

Так же, как и традиционный газовый двухконтурный котел, электрический котел питается холодной водой из водопровода.

Электричество подается в котел от электросети к нагревательному элементу внутри котла, и они работают, по сути, как гигантские чайники – используя электричество и металлический элемент для нагрева воды.

Холодная вода проходит через металлический нагревательный элемент и передается тепло, в результате чего получается горячая вода, которая может подаваться к радиаторам и кранам по требованию или из накопительного бака горячей воды.

Точный способ работы котла с точки зрения нагрева и хранения воды зависит от типа используемого электрического котла/нагревателя.

Типы электрических котлов

Электрические котлы чрезвычайно эффективны, многие сертифицированы как КПД 100%, в то время как КПД газовых котлов обычно не превышает 90%. Сами электрические котлы также не производят вредных выбросов углерода, что делает их экологически чистой альтернативой.

Однако существует несколько различных типов электрических котлов, принцип работы которых различается, и выбор наиболее подходящего для вашей собственности зависит от таких факторов, как потребность в горячей воде, размер собственности и давление в водопроводной сети.

Электрические комбинированные котлы

Электрический комбинированный или комбинированный котел может обеспечивать отопление и горячую воду по требованию от одного блока. В них используется нагревательный элемент и конструкция, максимально увеличивающая площадь поверхности, чтобы можно было нагреть как можно больше холодной воды, проходящей через элемент.

Комбинированные котлы, как правило, подвешиваются на стену и идеально подходят для небольших объектов или объектов с низкой или средней потребностью в горячей воде. Они также являются самым быстрым и дешевым типом котлов для установки.

Основным недостатком электрического комбинированного котла является то, что они не используют резервуар для хранения горячей воды, поэтому вы не сможете воспользоваться тарифами Эконом 7, нагревая воду ночью по более низкой цене. Кроме того, они могут быть не в состоянии удовлетворить потребности в горячей воде более крупного дома с несколькими водовыпусками.

Накопительные электрические бойлеры

Накопительные электрические бойлеры используют электрический проточный бойлер для нагрева воды и имеют встроенный накопительный бак горячей воды, в котором можно хранить горячую воду.

Основное преимущество этих накопительных бойлеров заключается в том, что вода может нагреваться в непиковые периоды, так что вы можете легко настроить таймер термостата, чтобы пожинать плоды определенных тарифов на электроэнергию. Например, абоненты тарифа «Эконом 7» могут настроить таймер на включение обогревателя только в непиковые часы.

Возможность использования накопительных котлов по тарифу Эконом 7 может помочь людям лучше контролировать свои счета за отопление. Однако их небольшой недостаток заключается в том, что они, как правило, дороже в покупке и установке и требуют больше места для установки.

Накопительные котлы с сухим сердечником

Этот тип электрического котла похож на электрический накопительный котел тем, что он использует электроэнергию в нерабочее время.

Отличаются тем, что аккумулируют тепло в сухой среде, т.е. кирпичи. Затем это тепло может быть высвобождено в периоды, когда цены на электроэнергию выше. Тепло выделяется по мере необходимости в воду, которую затем можно использовать для центрального отопления или горячего водоснабжения.

Накопительные котлы с сухим сердечником считаются гораздо более универсальными, чем обычные накопительные котлы, поскольку тепло выделяется в воду только по мере необходимости. По этой причине они идеально подходят для домовладельцев, желающих воспользоваться тарифом «Эконом 7».

Электрические котлы БГУ

Комбинированный первичный аккумулирующий блок или КПБ – это котел, способный хранить большой объем горячей воды. Это означает, что он может подавать воду к радиаторам и кранам с очень высокой скоростью, что делает его идеальным для больших зданий с высоким спросом на горячую воду.

Их можно найти в жилых помещениях, но гораздо чаще их можно увидеть в коммерческих объектах. Это также большие котлы, требующие больше места для размещения, и они намного дороже, чем обычные котлы.

Пара электрических котлов с солнечными батареями

Если у вас есть водонагреватель с погружным нагревателем, также называемый мегапроточным бойлером, его можно подключить к солнечной фотоэлектрической системе, чтобы вы могли питать его во время днем, практически бесплатно.

Какой размер котла вам нужен?

Размер котла относится к выходной мощности, а для электрических котлов, а не к размерам, он измеряется в киловаттах в час (кВт). В целом, чем она выше, тем больше точек водоразбора она может обеспечить горячей водой.

Доступны электрические котлы мощностью от 5 кВт до 15 кВт. Размер вашего имущества и потребности в отоплении будут определять, какой размер котла (мощность кВт) вам нужен.

Общее эмпирическое правило заключается в том, что вам нужно 1,5 кВт для каждого радиатора в вашем доме. Тем не менее, есть и другие факторы, которые необходимо учитывать, например, давление воды в водопроводе, высота потолка и уровень изоляции в вашем доме. По этой причине всегда рекомендуется, чтобы инженер оценил ваши потребности в отоплении.

Важно иметь в виду, что, несмотря на то, что дешевле купить и эксплуатировать электрический бойлер меньшего размера, если он не подходит для вашего дома, вскоре вы обнаружите, что у вас закончилась горячая вода. В то время как слишком большой котел приведет к чрезмерному счету за отопление, поэтому правильный размер котла имеет решающее значение.

Установка нового электрического котла

Если вы хотите установить новый котел, вы можете рассмотреть электрический комбинированный котел EHC Mercury мощностью 12 кВт и 14,4 кВт, однофазный, а также 19 кВт.кВт и 26 кВт 3 фазы.

Котел подходит для небольших квартир, в которых есть душ и подвод горячей воды для раковины. В домах с большими потребностями в горячей воде его можно комбинировать с накопительным баком горячей воды в конфигурации «S».

Комментарии к статье

Обзор Arthurgrill, 1 месяц назад

Этот пост в блоге был очень поучительным, поэтому я с удовольствием его прочитал. В блоге много полезной информации о работе котла, за что я признателен. Я нашел особенно полезным широкое использование автором наглядных пособий. Лично я нашел блог https://smarthomeboilers.co.uk/ чрезвычайно полезным.

Добавить комментарий

Электродные котлы и энергетический переход

3 июля 2018 г.

Электродный котел, котел с электрическим приводом, в котором нагреваемая вода сама используется в качестве электрического сопротивления, обеспечивает надежный и прочный способ преобразования энергии в тепло, способный напрямую использовать напряжение до прибл. 24 кВ без понижающих трансформаторов и достижением очень высоких скоростей нарастания (чему способствует отсутствие поверхностей нагрева и трубопроводов котлов). Эта технология существует уже несколько лет, но вновь вызвала интерес как средство, помогающее поддерживать стабильность в сетях с высоким процентом возобновляемых источников энергии, а также как экономически эффективный вариант преобразования электроэнергии в тепло. Мартин Лёвланд, технический директор, PARAT Halvorsen, Норвегия

В электродном котле переменный ток протекает в воде между тремя или более электродами. Электрическое сопротивление воды напрямую генерирует тепло. Тепло может быть использовано для обеспечения горячей водой системы отопления или производства пара для промышленных процессов.

Электродный котел используется в Европе более 70 лет. Он был очень популярен в 1960-х годах, особенно в странах со значительными гидроэнергетическими ресурсами (например, в Норвегии). До того, как электрические сети в Европе были подключены, электродные котлы позволяли использовать дешевую избыточную энергию, вырабатываемую гидроэлектростанциями в периоды перепроизводства, и использовать ее для производства горячей воды или пара.

В 1980-х годах, с улучшением сетевого соединения между странами и ростом цен на электроэнергию, хранение тепловой энергии стало менее привлекательным, а популярность электрических котлов снизилась даже в Норвегии.

Тем не менее, несмотря на спад на рынке, норвежская компания PARAT Halvorsen AS приняла решение продолжать предлагать технологию и поддерживать ее на максимальном уровне техники, предоставляя ее для нишевых применений, например, для больниц, которым нужен электрический котел в качестве резервного для дополнения жидкотопливного котла.

Компания также поставила оффшорную версию для применения FPSO (соответствующая требованиям взрывоопасной зоны «EX»).

Появление новых рынков

Впоследствии, примерно в 2010 году, появился новый рынок для электродных котлов: регулирование сетей, справляющееся с растущей долей прерывистой ветровой генерации. Первые запросы поступили от датских муниципальных ТЭЦ, которые по требованию регулятора сети Дании должны были установить аккумулирование тепла, чтобы помочь предотвратить потенциальную нестабильность сети, возникающую из-за значительной ветровой мощности в сети.

В Дании электродный котел PARAT Halvorsen использовался преимущественно для регулирования первичной сети. В этом приложении вся мощность котла используется для отрицательного регулирования сети. Это означает, что когда в сети слишком много мощности, котел автоматически регулирует работу, достигая полной тепловой мощности за 30 секунд, помогая стабилизировать частоту сети. Электродный котел с минимальным количеством трубопроводов и без нагревательных поверхностей особенно подходит для такого быстрого линейного изменения температуры.

В других странах, в частности в Германии, сформировался рынок электродных котлов с отрицательным вторичным регулированием, т. е. с потреблением энергии из сети, но в течение более длительного периода времени.

Другим рынком являются ТЭЦ, которые сталкиваются с ситуацией, когда поставка тепла для централизованного теплоснабжения приносит больший доход, чем продажа электроэнергии. Они могут использовать электродный котел для преобразования своей энергии в тепло вместо того, чтобы поставлять дешевую электроэнергию в сеть.

Электродный котел также может использоваться для внутреннего регулирования нагрузки в многоблочных ТЭЦ при пуске или остановке блока, что позволяет поддерживать нагрузку поршневых двигателей или газовых турбин на оптимальном уровне.

Кроме того, некоторые пользователи считают, что электродный котел может стать ценной частью резервного плана на случай выхода из строя газоснабжения или других частей инфраструктуры. В этих условиях электродный котел может обеспечивать централизованное теплоснабжение или пар для критически важных клиентов. Электродный котел может выйти на полную мощность из холодного состояния за 5-10 минут, что выгодно для резервного котла.

В Норвегии потребители используют электродный котел, потому что электричество конкурирует с нефтью и газом в качестве источника тепла. Использование электричества также улучшает экологические показатели.

Принцип действия и преимущества электродного котла

Электродный котел PARAT состоит из внешнего и внутреннего контейнеров. Электроды подвешены внутри внутреннего контейнера, электрически изолированного от внешней оболочки.

Вода и внутренний контейнер образуют изолированную нулевую точку в звездообразном соединении между электродами.

Циркуляционный насос подает воду в контейнер для электродов. Мощность котла пропорциональна уровню воды на электродах.

В традиционном котле на огне требуется камера сгорания и трубная секция для передачи тепла от пламени к воде. Это приводит к большой, тяжелой и дорогостоящей конструкции. В электродном котле тепло вырабатывается непосредственно в компактном объеме воды между электродами.

Электродный котел среднего напряжения в диапазоне 6-24 кВ. В отличие от обычного низковольтного нагревателя, ему не нужен низковольтный трансформатор, что позволяет избежать затрат, связанных с трансформатором, кабелями и низковольтным распределительным устройством.

Технология электродного котла хорошо известна и хорошо изучена благодаря многолетнему опыту.

Используемая в настоящее время высоконадежная система электродов была разработана компанией PARAT Halvorsen в 1993 году в сотрудничестве с Университетом Тронхейма. Ранее использовавшиеся электроды имели тенденцию изнашиваться из-за больших токов, и их приходилось часто заменять. На основе практических экспериментов и компьютерного моделирования была разработана концепция симметричного электрода PARAT. Потоки тока были снижены до уровня, при котором электроды больше не подвергались чрезмерному износу.

В ответ на рост использования возобновляемых источников энергии, которые становятся важной частью производства электроэнергии, электродный котел постоянно совершенствуется. Версия на 24 кВ была разработана в 2015 году и сейчас успешно эксплуатируется на четырех станциях. Система управления котлом также была усовершенствована, а время отклика уменьшено, что позволяет котлу выполнять сложную задачу первичного регулирования.

Диапазон мощности электродного котла ПАРАТ 5-60 МВт.

Проектный опыт

PARAT Halvorsen AS была первой компанией в мире, которая внедрила паровой электродный котел для регулирования сети. В настоящее время в Германии для этого применения используется паровой котел PARAT мощностью более 250 МВт.

Проект на предприятии Currenta в Леверкузене, Германия (см. рисунок вверху слева), является хорошим примером того, как электродный котел мощностью 7 МВт может быть интегрирован в паровую сеть промышленного парка. Котел претендует на вторичное регулирование, и когда он работает, для производства пара можно использовать меньше газа и угля. Электродный котел в Леверкузене производит насыщенный пар под давлением 32 бар изб., а пароперегреватель низкого напряжения доводит температуру пара до 380°C.

Также на фото (вверху справа) электродный котел мощностью 15 МВт, используемый в проекте по выработке электроэнергии на электростанции ŠKO-ENERGO в Млада-Болеславе. В этом случае электродный котел PARAT соединен с теплообменником, который подает выработанное тепло в существующую систему централизованного теплоснабжения, обеспечивая буфер во время пиковых нагрузок в сети общего пользования.

Электростанция разработана совместно компаниями ŠKO-ENERGO и E.ON Czech Republic.

Другой недавней установкой (см. справа) был высоковольтный электродный котел PARAT Halvorsen мощностью 10 МВт для A2A Calore e Servizi, крупнейшей итальянской компании централизованного теплоснабжения. Котел был введен в эксплуатацию в начале 2018 года и будет использоваться для пиковой нагрузки и регулирования сети в Милане.

Мысли о будущем

PARAT Halvorsen всегда ищет инновационные пути для разработки электродных котлов. Недавний заказ от Statoil предусматривает, например, поставку системы отопления с электродным котлом 2 x 12 МВт 11 кВ (на салазках) для месторождения Йохан Свердруп, фаза 2. Морское месторождение будет полностью эксплуатироваться за счет возобновляемой энергии, поступающей с материковой части Норвегии, а не от обычных генераторных установок, установленных на платформе.

Мы также считаем, что бизнес возобновляемых источников энергии в настоящее время сталкивается с проблемой, которую могли бы решить электродные котлы. С тех пор, как в 2010 году мы вышли на рынок регулирования энергосистем, мы наблюдаем значительный рост использования возобновляемых источников энергии в европейской энергосистеме. Однако, когда мы путешествуем, мы замечаем, что многие ветряные турбины простаивают даже в ветреную погоду. Причиной этого в основном являются устаревшие налоговые структуры, препятствующие использованию электроэнергии в качестве источника тепла, или высокие тарифы на электроэнергию, даже когда сеть не загружена. По этим причинам многие ГВтч возобновляемой энергии тратятся впустую каждый день, поскольку она никогда не производится. Поэтому мы призываем политиков работать так же усердно над созданием подходящей основы для использования возобновляемых источников энергии, как они работали над внедрением технологий производства возобновляемых источников энергии.

Схема электродного котла ПАРАТ

Централизованное теплоснабжение A2A Calore e Servizi в Милане, где недавно был установлен высоковольтный электродный котел PARAT Halvorsen мощностью 10 МВт.

Электродный котел PARAT на торжественном открытии новой электростанции ŠKO-ENERGO в Skoda Auto (Фото: Škoda Auto)

Электродный котел PARAT в индустриальном парке Currenta, Леверкузен, Германия

Политика конфиденциальности

Мы обновили нашу политику конфиденциальности. В последнем обновлении объясняется, какие файлы cookie
и как мы их используем на нашем сайте. Чтобы узнать больше о файлах cookie и их преимуществах,
пожалуйста, ознакомьтесь с нашей политикой конфиденциальности.
