Проводка в частном доме – особенности ее планирования, организации и установки

Содержание статьи (ссылки кликабельны):

1. Какой кабель является лучшим для проводки?
2. Виды электрофурнитуры.
3. Что надо учесть во время планирования проводки?
4. Особенности разводки или создания контуров.
5. Где устанавливать выключатели?
6. Как установить скрытую проводку?
7. Открытая проводка.
8. Использование инсталляционных коробов.
9. Использование напольной коробки.
10. Видео. Проводка в частном доме своими руками.

Обязательным условием жизни каждого из нас является наличие электричества в частном доме. Без него мы не смогли бы развлекаться, выполнять различные бытовые дела, создавать свет в ночное время и осуществлять еще много других дел.

Другими словами роль электричества является неоценимой и его отсутствие в некоторой степени ассоциируется с остановкой жизни. Именно поэтому очень важно обеспечить наличие электрического тока в нашем доме.

Для того чтобы им можно было пользоваться, нам нужно сделать две вещи:

1. Подключиться к общей электрической сети.
2. Организовать электрическую проводку в любом уголке частного дома, то есть проложить кабели, по которым будет проходить электрический ток.

Первый этап осуществляется специалистами той компании, которая обслуживает электрические сети. То есть здесь мы ничего не делаем. Работники этой компании для подключения к электросети осуществляют установку центрального автомата (рубильника), «защиты» и электросчетчика.

Все остальные работы по электропроводке осуществляются нашими руками. Конечно, это могут сделать и специалисты за определенную плату. Однако в любом случае мы должны четко знать, из каких компонентов состоит проводка в частном доме, как ее нужно организовывать и каким образом проводится ее монтаж?

Эти знания дадут возможность проверить качество работы наемного специалиста и уберечь от различных будущих проблем.
В том случае, если вы планируете сэкономить, то эти знания помогут проложить электрическую проводку в любой уголок частного дома с помощью своих же рук.

Перед тем, как рассмотреть все особенности монтажа электропроводки, следует рассмотреть, какие элементы необходимы для организации и установки домашней электрической сети.

Каким должен быть кабель?

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Полезный совет: будет лучше, если использовать медный кабель. Причина этого заключается в том, что он обладает большей пропускной способностью. Это дает возможность использовать провод с меньшим сечением.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Различные виды кабеля

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Одна жила является фазной, другая — нейтральной, третья предназначена для заземления. В случае прокладки трехфазного питания кабель должен быть пятижильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели. Важной их характеристикой является поперечное сечение.

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

Полезный совет: чтобы не прогадать с сечением электрического провода, нужно провести подсчет мощности всех возможных приборов, которые будут питаться от отдельного провода. Конечно, нужно учесть некоторую величину в качестве запаса. После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Нужная электрофурнитура и требования к ней

Что касается электрофурнитуры, которая будет использоваться в частном доме для создания эл проводки, то она может состоять из:

• монтажных коробок;
• розеток;
• любых видов выключателей;
• переключателей;
• кнопки вызова и других видов.

Монтажные коробки используются в любой комнате и могут характеризоваться различными формами. Так, их форма может быть круглой, квадратной или прямоугольной. Назначение этих коробок может быть разным.

Некоторые из них используются для установки розеток или выключателей. Они монтируются под штукатурку и не имеют верхней крышки. Есть и такие коробки, которые также устанавливаются под штукатурку, но имеют крышку. Они являются или распределительными, или сквозными.

Кроме этих есть еще внешние (наружные) коробки. Стоить отметить, что большинство коробок является негерметизированным. Однако некоторые имеют герметизацию.

Полезный совет: в этих коробках часто подключаются и разводятся различные провода. Для их соединения нужно использовать распределительное кольцо и специальные зажимы. Если же просто скрутить провода и использовать изолирующую ленту, то такое соединение будет ненадежным. Результат — искрение в коробке. И это как минимум.

Что касается розеток, то сейчас нужно использовать розетки с тремя полюсами. Третий полюс представляет собой защитный контакт, который подключается к заземляющему проводу.

Стоит сказать и о том факте, что рекомендуется использовать двойные розетки. Они дадут возможность уменьшить количество двойников или тройников.
Как розетки, так и выключатели могут иметь герметизацию, а могут и не иметь.

Герметичную электрофурнитуру целесообразно использовать на внешних стенах частного дома, на балконе, крыльце и т. д.

Итак, материалами следует запасаться перед началом монтажа проводки внутри и снаружи частного дома.

Если говорить о принципе прокладки электрической проводки в частном доме, то он мало чем отличается от этого же процесса в стенах квартиры. Главная разница заключается в том, что частный дом может иметь несколько этажей и в нем кроме многих бытовых приборов могут использоваться и мощные электроприборы, которые являются частью систем отопления, водоснабжения или предназначены для некоторых производственных целей.

Еще одной разницей является получение тока от различных источников. Частный дом получает ток от местного трансформатора или от столба электролинии.

Как планировать проводку?

Для того чтобы процесс прокладки проводки был осуществлен очень грамотно и при этом проводка служила в течение большого срока, нужно провести правильное планирование ее проведения. Другими словами нужно составить схему.

Монтаж трех скрытых розеток в стену
[sc name=img ]

Специалисты рекомендуют определиться со списком розеток, светильников, а также всех возможных механизмов и устройств, которые нуждаются в индивидуальном подключении.

Данный список нужно составить для каждой комнаты и каждого вспомогательного здания. При разработке этого списка стоит учесть то, что в будущем список электрических приборов будет только расширяться.

Учитывая это, нужно определиться, куда и каким образом будут подключаться дополнительные приборы.

В процессе планирования размещения розеток стоит также определиться с местом размещения электрических приборов и других электрических «пользователей», которые будут использоваться в будущем.

То есть нужно определиться с тем, где будут размещаться люстры, где будет стоять телевизор, а где будет размещаться холодильник и другие устройства.

Не лишним будет определение мест подключения тех электрических установок, которые будут использоваться за пределами дома, то есть во дворе или на ландшафтном участке.

Когда эту работу сделано, приступают к составлению схемы проводки, которая будет использоваться в частном доме. Составление такой схемы является очень важным. Благодаря ей можно будет определить все необходимое количество материалов.

При этом во время монтажа вы не забудете установить какую-то розетку или провести определенный кабель. Еще одним преимуществом такой схемы является то, что в будущем при проведении ремонта вы будете знать, где проходят все электрические провода.

Благодаря этому будет устранена любая возможность случайного повреждения кабеля во время проведения ремонтных работ.
Какой должна быть разводка?

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

Контуры электропроводки

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них назначается для розеток, другой — для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника или микроволновой печи или любого другого электрического устройства.

По сути дела этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Еще одним плюсом наличия большого количества контуров является легкий поиск неисправности.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать монтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Что касается максимальной нагрузки на контур, то эта величина зависит от типа сети. Если она является трехфазной, то в домашних условиях максимальная нагрузка на одну разводку не должна превышать шести киловатт.

К одной разводки двухфазной системы нужно подключать устройства, общая мощность которых не должна быть большей двух киловатт. Это надо учитывать во время определения количества используемых контуров.

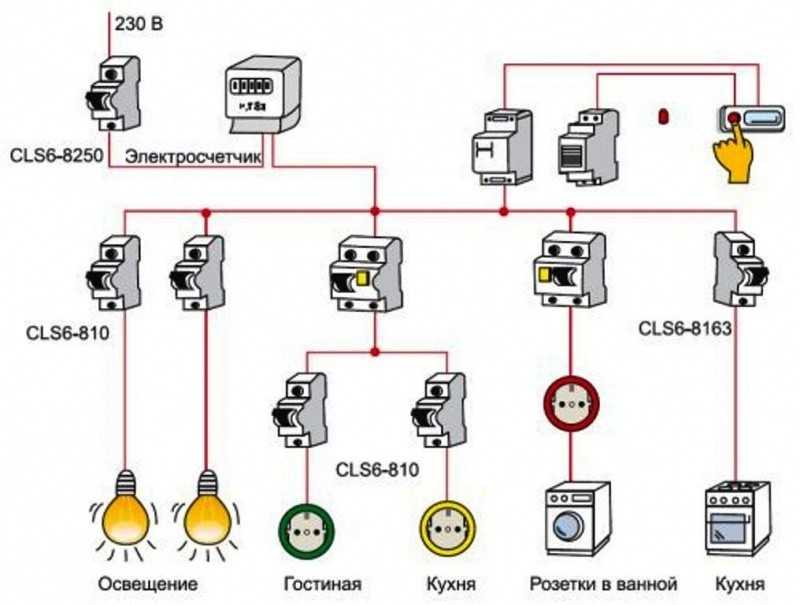

Реальная схема элекстроснабжения частного дома
[sc name=img ]

Соблюдение этого условия позволит повысить уровень безопасности как трехфазной, так и двухфазной проводки в частном доме. В общем, схема проводки в частном доме может выглядеть следующим образом:

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Где устанавливать выключатели?

Здесь стоит обратить внимание на том, что требования к прокладке электропроводки в некоторых комнатах являются более жесткими. К списку этих комнат принадлежат те, которые характеризуются постоянным присутствием воды и наличием высокого уровня влажности. Примером является ванная, туалет или прачечная.

Схема подключения выключателя
[sc name=img ]

Главным требованием для этих комнат является вынесение всех выключателей за их пределы. То есть в середине них нельзя монтировать выключатели. Соблюдение этого требования повысит уровень безопасности.

Что касается других комнат, то в них можно использовать выключатели. Желательно, чтобы они находиться на высоте 90-140 сантиметров. При этом расстояние между деревянным дверным коробом и выключателем должно равняться 15-ти сантиметрам.

Выключатель должен находиться с той стороны двери, с которой находится ручка.

Также схема должна предусматривать и контур заземления.

После того, как вы сделали схему проводки, можно приступать к установке каждого провода и всей электрофурнитуры. Одним из главных процессов является монтаж проводки. Он может осуществляться различными способами.

Скрытая электропроводка

Проводку можно монтировать открытым способом и скрывать под штукатуркой. Последний вариант является очень популярным.

Он заключается в установке каждого электрического провода на стену еще до того, как происходит процесс нанесения штукатурки. При этом прокладка должна осуществляться по определенным правилам.

Так, кабель можно прокладывать только в горизонтальном или вертикальном положении. Установка по диагонали нежелательна, а в ванной, туалете или на кухне является запрещенной.

Придерживаясь этого правила, в будущем можно будет легко угадывать место прохождения электропроводов на случай потери схемы.

Прокладку горизонтальной проводки рекомендуется делать под потолком на уровне, который находится на 30 сантиметров ниже. Конечно, в любой комнате будут размещаться розетки. Для них также можно использовать горизонтальную проводку. Однако она должна осуществляться уже на высоте 30 сантиметров от пола.

Что касается вертикальной прокладки кабелей возле угла стены или дверной коробки, то этот процесс может осуществляться на расстоянии 15 сантиметров от них.

После закрепления проводки монтируются распределительные коробки, наносится штукатурка и устанавливаются выключатели и розетки. Теперь вы знаете, как правильно сделать скрытую проводку в любой части частного дома.

Можно также использовать гофрорукава. Их монтируют на стену. Также у их выходов устанавливают распределительные коробки. После этого наносится штукатурка.

В конце через эти гофрорукава можно втянуть необходимое количество электропроводов. Этот вариант имеет много преимуществ. Главное из них состоит в возможности простой замены поврежденного (перегоревшего) электрокабеля без надобности вырывания его из-под штукатурки.

Монтаж открытой проводки

Также в частном доме с помощью своих рук можно установить и открытую проводку (ее фото приводится ниже).

Обычно такой тип электропроводки устанавливается в середине вспомогательных хозяйственных помещениях, на фасадах частного дома и в подвале. Также ее часто используют и в жилых помещениях.

Если говорить о вспомогательных зданиях, то в них может использоваться многожильный электрокабель или большое количество одножильных электрокабелей. Первый тип кабеля монтируется на стену и прикрепляется к ней специальными зажимами. Одножильные электропровода нужно втягивать в гофрорукава.

Использование инсталляционных коробов

Если говорить об открытой проводке электрических коммуникаций внутри частного дома, то для ее монтажа целесообразно использовать инсталляционные коробы.

Инсталляционный короб для розеток

[sc:links_center ]

Эти короба имеют достаточно эстетичный вид и используются для монтажа электрической сети после того, как владелец завершил отделку и покраску стен. Благодаря им можно менять электропроводку без разрушения штукатурки стен.

Такие короба могут монтироваться вдоль потолка, пола или дверной коробки. Они могут иметь один, два или больше каналов. Конечно, каждый из этих каналов может быть использован для прокладки различных кабелей.

Материалом, из которого изготавливают инсталляционные короба, является или пластмасса или алюминий. Внутренняя сторона алюминиевого короба покрывается пластмассой.

Нижнюю сторону перфорируют. Стоит отметить, что использование этих коробов является очень выгодным, поскольку их можно легко резать и сгибать. Это дает возможность подгонять их под любые размеры комнат.

Размеры этих коробов могут быть разными. Очень большие короба желательно использовать в тех случаях, когда используется проводка для питания различных видов аппаратуры.

Для того чтобы они не выделялись на фоне интерьера, можно подобрать обшивку или крышку, которые имеют такой цвет, которые соответствует дизайну.
Сверху над этими коробами устанавливаются розетки.

Следует иметь в виду, что каждая розетка, которая устанавливается вместе с открытой проводкой, должна обладать полностью защитным корпусом. Такая розетка монтируется прямо на стену. Такими же являются и требования к выключателям, которые будут использоваться в случае открытой электропроводки.

Использование напольной коробки

Довольно часто частные дома имеют комнаты с большой площадью. И в том случае, если есть необходимость размещения нескольких электроприборов на определенном расстоянии от стены и владелец не желает протягивать кабель по полу, можно встроить в пол напольную коробку. Конечно, кабель будет идти уже под полом.

Использование напольной коробки устранит наличие свободных проводов, которые могут валяться на полу и создавать препятствия во время движения. Такие коробки монтируют в полу и находятся на том же уровне, что и пол.

При этом крышка коробки может быть оформлена в стиле пола. В результате напольная коробка не будет препятствием и не станет вещью, которая портит дизайн. При этом она характеризуется герметичностью, что не создает никаких рисков при влажной уборке.

После того, как были сделаны все монтировочные работы, электропроводку нужно проверить. Этот процесс не должен ограничиваться простым включением светильника и проверкой, светится ли он.

Вам нужно определить, установлены ли все элементы, которые предусмотрены схемой, работают ли УЗО и автоматические выключатели, насколько качественным является соединение заземления. Также следует провести проверку надежности крепления выключателей, розеток и других элементов.

Когда этот процесс сделан, можно считать, что прокладка проводки является завершенной.

Видео. Проводка в частном доме своими руками

Простой выбор: как заказать смартфоны через интернет

Что такое балки? Какие бывают виды, как за ними ухаживать?

Обучение электриков

Особенности выбора охранной сигнализации

схемы электропроводки + как провести самому

Обязательная часть ремонтных работ в квартире – замена или монтаж электрических кабелей, распределительных коробок, электрощита. Грамотно подобранная схема электропроводки обезопасит жилье от аварий и непредвиденных ситуаций.

Мы расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. У нас вы узнаете, как составить схему и распределить электроточки в однокомнатных, двух- и трехкомнатных квартирах. С учетом наших рекомендаций вы сможете обеспечить себя безотказно действующей энергетической сетью.

Содержание статьи:

• Отличительные черты современной электропроводки
• Для чего нужна схема разводки?
• Разделение электропроводки на группы (линии)
  • Стационарная бытовая техника
  • Выделенная линия для кухни
  • Одна или несколько осветительных групп?
  • Помещения с повышенной влажностью
• Обзор схем электропроводки для жилых помещений
  • Вариант #1: однокомнатное жилье или студия
  • Вариант #2: 2-, 3-комнатная квартира
• Выводы и полезное видео по теме

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с , осветительных приборов.

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной ?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы:

Галерея изображений

Фото из

Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей

На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина

Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты

Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа – мощная бытовая техника

2 группа – кухонная линия

3 группа – ванная и туалет

4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла.

Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств.

Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей

Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

К электроприборам и кабелю в санузле применяются повышенные требования, так как близкое соседство воды – это риск. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже разводки необходимо учитывать ряд правил:

Галерея изображений

Фото из

Распределительную коробку следует установить за границей санузла – в коридоре, холле или прихожей

Для каждого устройства, которое используется в ванной (стиральной машины, светильников у зеркала, фена или электробритвы), необходимо выделить отдельную розетку

Вне зависимости от размеров санузла выключатель всегда устанавливают с наружной стороны. Наиболее удачное место – около входной двери

Электрокабель рекомендуют прокладывать в верхней части стены, под самым потолком, располагая линии параллельно полу и используя изолирующий рукав

Правило 1 – установка распределительной коробки

Правило 2 – монтаж розеток для электроприборов

Правило 3 – место установки выключателя

Правило 4 – способ монтажа проводки

Требования распространяются также на выбор фурнитуры, которой придутся пользоваться регулярно – розеток и выключателей. Предположим, степень защиты розеток должна быть не менее IP 44, а еще лучше приобретать специальные устройства с защищающей от брызг крышкой.

От светильников 220 В рекомендуют отказаться в пользу аналогов 12 В.

Трехжильный медный провод вполне подойдет для установки розеток в санузле, но стоит обратить внимание на сечение: для подключения рядовых приборов оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Отечественный вариант – ВВГнг

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в ванной комнате, но  во всей квартире электропроводку придется заменить на трехжильную.

С правилами выбора для обустройства ванных и санузлов предлагаем ознакомиться в статье, посвященной этим вопросам.

Обзор схем электропроводки для жилых помещений

Перейдем к конкретным схемам, которые можно применить в процессе планирования разводки в собственном помещении. При составлении чертежа важно учесть расстановку и мощность стационарной техники, условия использования электроприборов, комфортное для использования размещение розеток и выключателей.

Вариант #1: однокомнатное жилье или студия

Отличительная черта однокомнатного жилья – минимальное, по сравнению с остальными вариантами, количество электроприборов, соответственно, образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или санузла не нужно планировать отдельные группы – общие принципы лучше сохранить.

Вариант схемы проводки для 1-комнатной квартиры с учетом того, что в каждом помещении планируется установить один прибор освещения

Рассмотрим, что обязательно следует предпринять при составлении схемы разводки электрики в однокомнатной квартире:

• выбрать основные параметры электрической сети;
• рассчитать нагрузку, подобрать кабель и УЗО;
• выбрать схему подключения (1 или несколько групп).

Решив эти вопросы, составить схему будет намного легче.

Параметры электрической сети

Сложно заранее решить, какие приборы будут установлены во всей квартире, тем не менее, хотя бы приблизительное их количество необходимо, чтобы правильно подсчитать суммарную мощность.

Важно определить и места их размещения, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.

При выборе мест для монтажа розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток – 0,3-1,8 м, выключателей – 0,6-0,9 м. Ориентируемся на удобство пользования

Также важно выбрать способ прокладки кабелей – открытый или закрытый. предполагает укладку проводов поверх декоративной отделки стен. В этом случае чаще всего проводку прикрывают пластиковыми коробами, но в отдельных случаях оставляют на виду.

Монтаж проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и находящиеся на виду провода являются частью декоративного оформления

Преимущества открытой проводки:

• возможность установки после или во время ремонтных работ;
• быстрый монтаж;
• в любое время можно подключить еще одну линию.

При монтаже скрытой проводки придется штробить стены, чтобы все провода замаскировать под финишной отделкой. Проще с подвесными конструкциями: подводку для системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.

У скрытой проводки плюсов немного, но они весомее:

• предъявляются не такие строгие требования к параметрам и условиям монтажа;
• увеличиваются допуски к номинально разрешенным токам;
• сохраняется интерьерная целостность.

Традиционно в новых квартирах используют скрытую разводку, а открытым способом пользуются только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет нагрузки электросети

Чтобы рассчитать общую нагрузку электроприборов, необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение электросети. Существует множество формул расчета, но лучше воспользоваться готовыми таблицами.

Таблица потребляемых мощностей наиболее распространенных бытовых электроприборов, которые обычно используются жителями квартир. Значения усредненные, поэтому для точного расчета необходимо знать характеристики приборов (+)

Рекомендуем для подсчета точной нагрузки обратиться к инженеру или воспользоваться компьютерной программой, потому что от результата зависит .

При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытый или закрытый), так как у закрытой проводки теплопроводность меньше, следовательно, и ток также меньше (+)

По правилам, если внутриквартирные сети разделены на группы, то каждую отдельную линию необходимо оборудовать автоматом 25 А. Следовательно, при разбивке на группы учитываем суммарный номинальный ток (не более 25 А).

Существуют исключения: например, для осветительных сетей достаточно аппарата защиты на 16 А, но при условии, что группа включает в себя не более 20 розеток и ламп одновременно.

Какая схема подключения лучше?

Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) необходима отдельная линия с аппаратом защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, в которых на протяжении долгих лет не проводился ремонт, или на даче, где нет мощного электрооборудования. Получается, что даже для устройства электрики в однокомнатной квартире необходимо разделение на группы.

Примерная схема подключения электроточек по группам. Для кухни выделено целых три группы, обслуживающих электроплиту, малую бытовую технику и осветительную сеть

Эта схема практически применима к любому типу жилья, но точек подключения, соответственно, и линий, в 2- и 3-комнатных квартирах будет больше.

Вариант #2: 2-, 3-комнатная квартира

Принципиально электрическая разводка не зависит от количества комнат, но существует ряд особенностей, которые нужно учесть:

• розеточную сеть лучше разделить на несколько групп – по количеству комнат;
• осветительную систему также необходимо разделить по комнатам;
• для кухни следует выделить как минимум три линии – для приборов освещения, мощного оборудования и малой бытовой техники;
• если санузел раздельный, лучше также использовать разделение на 2 группы.

Учитывая, что большая площадь квартир характерна для жилья элитной категории, в схемы разводки включают охранное оборудование.

Примерная схема установки защитной аппаратуры для квартиры с двумя комнатами. Предполагается, что кроме розеточных и осветительных групп в квартире установлена система видеонаблюдения и охранная сигнализация

Если составлением схемы и монтажом занимаются специалисты, то и у вас по окончании работ должна остаться схема – на случай ремонта или возникновения непредвиденной ситуации.

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки для многокомнатных квартир лучше использовать несколько чертежей, так как в одном сложно обозначить все группы, включая слаботочные

По разработанной схеме прокладки электролиний и установки электроточек можно смело выполнять монтаж . Желательно избегать изменений в спланированной разводке во время производства работ. Однако если в них возникнет необходимость, корректировку схемы нужно делать с учетом вышеизложенных правил.

Составляя , обязательно следует указать входное электрооборудование и параметры кабеля из входной группы.

Выводы и полезное видео по теме

Составить схему электропроводки можно в виде чертежа, сделанного вручную, или используя компьютерную программу. Пример разводки для квартиры в трехмерном компьютерном изображении:

Профессиональные советы от практиков:

Тонкости различных видов подключения розеток и выключателей:

Провести электрическую сеть в квартире, защитив все устройства и правильно распределив нагрузку, можно при одном условии – если вы являетесь квалифицированным электриком.

Работать с распределительным щитом без специального допуска нельзя. Следовательно, поменять розетку или подключить вытяжку можно и самостоятельно, а более серьезные работы лучше перепоручить специалистам.

Хотите поделиться личным опытом в составлении схемы для модернизации или ремонта электролиний в квартире? Есть вопросы или ценные рекомендации? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

Домашняя электропроводка 101 — Основная электрическая проводка для домовладельцев

Клинт К. Томас, эсквайр.

Фотография Зои Томас

Как провести проводку в доме

Электромонтажные работы, как и все остальное в жизни, могут варьироваться от самых простых до чрезвычайно сложных. Каждому домовладельцу, который любит делать что-то своими руками, полезно иметь хотя бы базовое представление об электромонтажных работах. В этой статье мы попытаемся раскрыть некоторые тайны, связанные с лабиринтом проводки, который проходит по всему дому и заставляет все в нем работать одним щелчком выключателя.

Электричество поступает в каждый дом, проходя через счетчик мощности, поставленный местной коммунальной компанией, затем, в большинстве случаев, через главный 200-амперный автоматический выключатель, а затем в распределительную коробку дома, часто называемую блоком предохранителей. .От коробки выключателя этот поток электричества распределяется по многочисленным цепям в разные части дома, сначала проходя через отдельные автоматические выключатели, которые служат механизмом безопасности, предотвращающим перегрузку системы. Электрическая система дома рассчитана на работу от 120 вольт, за исключением некоторых крупных бытовых приборов, таких как электрическая сушилка для белья, которая работает от 240 вольт.

Бытовой калибр проводов

Электропроводка бывает разного сечения или размера. Чем тяжелее сечение, т. е. чем толще медный провод, тем больший электрический ток он может пропускать без перегрева. Электрические провода и автоматические выключатели предназначены для совместной работы друг с другом, и каждый из них должен иметь соответствующий размер. Например, электрический провод калибра 14/2 рассчитан на максимальный ток 15 ампер и не должен использоваться с любым автоматическим выключателем на ток более 15 ампер. Проводка калибра 12/2 рассчитана на максимальный ток 20 ампер. Эти провода двух размеров являются стандартом, который сегодня используется в домах для большинства осветительных и настенных розеток. Опять же, для определенных приборов, которые потребляют больше электроэнергии, и в соответствии с местными и государственными строительными нормами, должны использоваться более тяжелые датчики и автоматические выключатели с более высоким усилием.

Электрический провод калибруется как дробь для дробовика. Чем меньше число, тем толще провод. Провод двенадцатого калибра тяжелее и выдерживает большую нагрузку, чем провод 14-го калибра, но он меньше, чем провод 10-го калибра, и выдерживает меньшую нагрузку, чем провод 10-го калибра.

Использование провода неподходящего сечения с автоматическим выключателем неправильного размера может легко привести к возгоранию или неисправности электрической цепи. Например, если провод слишком малого сечения используется с разрывом на большой ток, то провод может перегреться и загореться задолго до срабатывания автоматического выключателя. С другой стороны, если провод слишком большого сечения используется с малоамперным выключателем, выключатель может постоянно срабатывать, нарушая цепь до того, как провод достигнет максимальной электрической нагрузки.

Крайне важно точно знать, провод какого сечения и какой амперный выключатель необходимо использовать для любого конкретного применения. Это не та область, где можно гадать. Результатом таких догадок может стать пожар в доме или удар током. Кроме того, в соответствии с применимыми строительными нормами существуют ограничения на количество розеток и / или источников света и т. д., которые может иметь конкретная цепь, и даже на то, где они могут быть размещены или не размещены. Перед началом любых электромонтажных работ обязательно ознакомьтесь с местными и государственными строительными нормами.

Стандартный бытовой электрический провод содержит три провода: черный (горячий), белый (нейтральный) и оголенный медный (земля).

Типы бытовых проводов

Типичный электрический провод для домашнего использования поставляется в изолированном рукаве и состоит из трех проводов. По черному проводу протекает электрический ток, поэтому его часто называют «горячим». Есть белый провод, который является «нейтральным», и, наконец, оголенный медный провод, который является проводом заземления. Когда электрические провода соединены вместе, черные провода должны быть соединены вместе, белые провода должны быть соединены с белыми проводами, а заземляющие провода должны быть соединены вместе. В противном случае цепь не будет работать и приведет к «короткому замыканию».

Трехжильный электрический провод доступен для использования в приложениях, требующих дополнительного «горячего» провода, например, с трехпозиционным выключателем. Всего в трехпроводной схеме имеется четыре провода: белый нейтральный провод, оголенный медный провод заземления, черный «горячий» провод и красный провод для второго «горячего» провода.

Используйте плоскогубцы для зачистки проводов, чтобы срезать изоляцию с концов проводов. Инструмент для зачистки проводов может использоваться с различными калибрами проводов, чтобы гарантировать снятие пластика без повреждения провода. Простой детектор напряжения — это недорогой инструмент, который может обнаруживать провода под напряжением, чтобы убедиться, что питание отключено, прежде чем вы начнете работать с электрическими проводами.

Основные соединения

В первую очередь всегда отключайте электропитание перед работой с любой частью электрической системы.

Провода обычно соединяются с помощью проволочных гаек, которые классифицируются по калибру в соответствии с электрическими проводами.

Для таких применений, как подключение осветительного прибора, провода светильника соединяются с проводами электропитания с помощью гаек. Как и сама проволока, проволочные гайки бывают разных размеров, чтобы соответствовать разным сечениям проволоки. Для подключения снимите изоляцию с концов проводов, зажмите их между пальцами и накрутите на концы гайки по часовой стрелке.

При подключении электрического прибора подсоедините проводку, совместив цветные провода линии питания и прибора, скрутив их вместе, а затем заглушив каждое соединение проволочной гайкой. Многие светильники не имеют черного и белого проводов, и в этом случае ищите ребро на оболочке провода, чтобы определить нейтральный провод.

Выключатели света и настенные розетки имеют винты с обеих сторон для соединения проводов. Зеленые винты предназначены для заземляющих проводов, серебристые/нержавеющие винты — для белых нейтральных проводов, а латунные винты — для черных «горячих» проводов.

Некоторые из наиболее распространенных электромонтажных работ, с которыми сталкивается домовладелец, — это замена выключателей света и настенных розеток. Расширение комнат или капитальный ремонт могут даже потребовать увеличения количества розеток в определенной части вашего дома. Таким образом, объем этой статьи будет ограничен самыми основными электрическими работами с использованием только однополюсных выключателей и оконечных розеток.

Электрический ток, проходящий по проводу, может быть прерван с помощью выключателя, который просто разрывает соединение между двумя горячими проводами. Однополюсный выключатель света имеет два латунных винта с одной стороны для соединения черных проводов.

Выключатели света просто служат для прерывания или «разрыва» потока электричества в проводке, прежде чем он попадет в светильник. Это прерывание потока и выключает свет, а затем снова включает его. Чтобы подключить выключатель, представьте себе провод, идущий от «горячей» точки соединения к коробке, в которой будет выключатель света. Другой провод будет идти от этой коробки выключателя света к распределительной коробке, в которой находится осветительная арматура. Сам выключатель — это то, что соединит эти два провода и позволит электрическому току течь к свету или останавливаться на выключателе.

Проложите концы двух проводов в распределительной коробке, зачистите концы, а затем соедините белые провода с помощью гайки для проводов, а заземляющие провода вместе, закрепив их вокруг зеленого винта в нижней части переключателя. Каждый черный провод подключен к выключателю. Один провод прикреплен к каждому латунному винту на правой стороне переключателя.

Настенные розетки — это еще одна область, которая может потребовать внимания домовладельца. В отличие от светильника, настенные розетки остаются «горячими», что означает, что в них постоянно присутствует электрический ток. Это достигается за счет того, что розетки соединяются в ряд, как огни на рождественской елке. «Горячий» провод будет исходить от автоматического выключателя или другой «горячей» распределительной коробки и вести к первой настенной розетке. Оттуда другой провод проходит от первой розетки ко второй розетке. Это продолжается до тех пор, пока не будет подключено все помещение или пока к определенной цепи не будет подключено максимальное количество приборов.

Розетки (вилки или розетки) соединяются, так сказать, в ряд, путем присоединения белых проводов к серебряным/нержавеющим металлическим винтам с одной стороны и подсоединения черных проводов к латунным винтам с другой стороны. Заземляющий провод подключается к зеленому винту внизу. В отличие от светильника, настенные розетки остаются «горячими», что означает, что в них постоянно присутствует электрический ток.

Розетки, также известные как розетки или вилки, соединяются, так сказать, в ряд, путем прикрепления черных проводов к латунным винтам, белых проводов к серебряным/нержавеющим металлическим винтам и заземляющего провода к зеленому винту. внизу. Современные розетки называются «дуплексными розетками», потому что они имеют два винта с обеих сторон. Как следует из названия, они могут подавать электрический ток на один набор винтов, а затем направлять его по другому «дуплексному» набору винтов на другое приспособление.

Провода прикрепляются к розеткам и выключателям путем сгибания конца в форме крючка. Я обычно делаю это, удерживая оголенный провод между парой острогубцев, а затем вращая запястье, чтобы сформировать крючок на проводе. Этот крюк легко обойдет винты с каждой стороны розетки и/или выключателя, обеспечивая надежное соединение при затяжке.

Помните, что все электромонтажные работы в доме регулируются «юрисдикцией , имеющей полномочия».  В большинстве юрисдикций соблюдаются стандарты, провозглашенные Национальным электротехническим кодексом, но иногда эти стандарты вносятся в местные и государственные строительные нормы и правила. Многие штаты и местные юрисдикции разрешают домовладельцам выполнять свои собственные электротехнические работы, но некоторые этого не делают. Перед началом любых электромонтажных работ ознакомьтесь с местными законами, постановлениями и местными строительными нормами. Кроме того, убедитесь, что вы знаете, что делаете. Если гипсокартон повесить неправильно, то у вас просто мозолят глаза руки. Если электромонтажные работы выполнены ненадлежащим образом, это может привести к пожару в вашем доме или к поражению человека электрическим током! Если вы сомневаетесь, не делайте этого.

Прочие электротехнические изделия

• Замена аналоговых счетчиков цифровыми «умными» счетчиками
• Розетки с расщепленной цепью
• Модернизация термостата своими руками
• Домашняя электропроводка для информационного века

Основы электрических кабелей для домовладельцев | Семейный мастер на все руки

Прежде чем приступить к следующему проекту домашней проводки, вооружитесь базовой информацией об электрических кабелях и проводке, которые вы, вероятно, увидите.

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

1
/
11

Семейный мастер на все руки

Типы электрических кабелей: основы

Проходы для проводов и кабелей в вашем домашнем центре могут быть довольно запутанными. Мы научим вас, как идентифицировать различные типы электрических проводов и их назначение, а также как определить размер отдельных проводов и их назначение. Вы сможете избежать путаницы, получить именно то, что вам нужно, и обеспечить безопасность вашей проводки.

2
/
11

Family Handyman

Кабель и провод

Люди часто используют эти термины как взаимозаменяемые, но есть разница:

• Кабель представляет собой сборку из двух или более проводов в одной оболочке.
• Провода представляют собой отдельные изолированные или неизолированные жилы внутри оболочки.

3
/
11

Калибр проводов

Провода бывают разных размеров и калибров в зависимости от силы тока цепи, в которой они используются. Это нелогично, но чем больше число, тем меньше провод.

Наиболее распространенные размеры, которые вы найдете в жилых помещениях, — это 14-й и 12-й калибр. В более крупных приборах, таких как электрические плиты, электрические водонагреватели, электрические сушилки и центральные кондиционеры, часто используется провод 10-го, 8-го или даже 6-го калибра.

Если вы добавляете розетку, вам нужно использовать провод того же сечения, что и существующая проводка. Как узнать свой старый датчик проводки? Вот простой визуал.

4
/
11

Семейный мастер на все руки

Кабель по номерам

Электрический кабель классифицируется двумя номерами, разделенными дефисом, например 14-2. Первая цифра обозначает сечение проводника; вторая обозначает количество жил внутри кабеля.

Например, в 14-2 есть две жилы 14-го калибра: горячая и нейтральная. Этот кабель также содержит оголенный медный провод в качестве земли. Отдельные проводники также имеют цветовую маркировку, что указывает на их назначение в цепи.

5
/
11

Цветовая маркировка внешней оболочки

Цвет внешней оболочки кабеля говорит о толщине провода внутри оболочки, а также о силе тока в цепи.

Белый = 14-го калибра, цепь 15-ампер

Желтый = Провод 12-го калибра, 20-ам-ампер

Orange = 10-го калибра = провод калибра 8 или 6, цепи на 45 или 60 ампер. Проверьте маркировку оболочки для определения калибра и характеристик цепи.

СЕРЫЙ = Подземный кабель. Поскольку все кабели UF (подземные фидеры) серого цвета, проверьте маркировку оболочки, чтобы узнать калибр и характеристики цепи.

6
/
11

April Cat/Shutterstock

Не все кабели имеют цветовую маркировку

Цветовая маркировка оболочки кабеля началась в 2001 году и до сих пор является добровольной. Если у вас старая проводка, не думайте, что она соответствует текущей цветовой кодировке. Однако большинство производителей теперь следуют стандартному цветовому коду.

Проблемы с проводкой и ошибки слишком распространены, и если их не исправить, они могут привести к короткому замыканию, поражению электрическим током и даже пожару.

7
/
11

Цветовая маркировка проводов

Этот код является стандартным для всех проводников. Цвета, которые вы, скорее всего, найдете в своем доме, следующие:

ЧЕРНЫЙ (ИЛИ КРАСНЫЙ) = ГОРЯЧИЙ. Горячие провода проводят ток от панели к устройству, которое может быть выключателем, розеткой, осветительным прибором или прибором. Есть и другие цвета для горячих проводов, но они встречаются гораздо реже.

БЕЛЫЙ = НЕЙТРАЛЬНЫЙ. Нейтральные провода несут ток обратно к панели, замыкая цепь.

ГОЛЫЙ (ИЛИ ЗЕЛЕНЫЙ) = ЗАЗЕМЛЕНИЕ. В случае замыкания на землю заземляющий провод обеспечивает путь для возврата тока замыкания на панель, размыкание выключателя или перегорание предохранителя и прекращение подачи электроэнергии.

8
/
11

NM-B — неметаллический кабель

Это наиболее распространенный тип электрического кабеля в домах, построенных с середины 60-х годов. «Неметаллический» просто означает, что внешняя оболочка не металлическая. Его часто называют Romex, что является торговой маркой. Как правило, кабель NM-B имеет либо две жилы и заземление, либо три жилы и заземление. Проводники индивидуально изолированы, обернуты в бумагу и покрыты пластиком. Заземляющие провода либо голые медные, либо с зеленой изоляцией.

14-2 Используется для общего освещения и розеток. 15-амперная цепь максимум.

14-3 Используется для трехпозиционных выключателей и цепей с разделенными розетками. 15-амперная цепь максимум.

12-2 Используется для 20-амперных кухонь, ванных комнат, прачечных и гаражей; 230-вольтовые отопительные контуры мощностью до 3700 Вт; и 115-вольтовые цепи до 1800 Вт. Можно использовать где угодно вместо 14-2.

12-3 То же применение, что и 12-2, с добавлением трехпозиционных выключателей и разделенных цепей розеток.

9
/
11

Семейный мастер на все руки

UF – кабель подземного питания

UF используется в основном для подачи электроэнергии в отдельные гаражи, хозяйственные постройки или наружное освещение. Изолированные жилы запрессованы в оболочку. В зависимости от ситуации UF либо закапывается напрямую, либо проходит в трубопроводе.
